Produkttype	Ukrudtsbjælke til højtryksrenser
Mærke	Kärcher
Model	WR 100
Arbejdsbredde	1000 mm
Min. indgangstemperatur	90 °C
Maks. forsyningstemperatur	100 °C
Indgangsmængde (flow)	8,3 til 16,7 l/min
Vægt	1,2 kg
Kompatibilitet	Kärcher varmtvandshøjtryksrensere (HDS-serie)
Nødvendig dyse	« Power »-dyse (reference efter model, sælges separat)
Primær funktion	Fjernelse af ukrudt med varmtvandsjet uden tryk
Temperaturindikator	Visuel indikator (farvebånd) for driftstemperatur
Montering	Skrues på lansestang med medfølgende metal lim
Dysernes retning	Åbninger peger nedad
Anbefalet afstand til jorden	Ca. 50 til 100 mm
Sikkerhed	Ret ikke strålen mod personer, dyr eller elektriske installationer; brug beskyttelseshandsker og -briller; rør ikke ved under drift
Vedligeholdelse	Rengør dyserne regelmæssigt, skyl med rent vand, beskyt mod frost
Opbevaring	På et frostfrit sted
Valgfrit tilbehør	Chassis til WR 50 / WR 100

Ofte stillede spørgsmål - WR 100 Kärcher

Hvordan monterer jeg ukrudtsbjælken WR 100 på højtryksrenseren?

Skub Power-dysen ind i skrueforbindelsen, sæt en tætningsring i, påfør derefter den medfølgende metal lim på gevindet på sprøjteslangen før du skruer bjælken på. Overhold limens tørretid.

Hvilken vandtemperatur skal jeg bruge med WR 100?

Apparatet fungerer med varmt vand mellem 90 °C (minimum) og 100 °C (maksimum). Indstil højtryksrenseren til maks. 98 °C.

Hvordan ved jeg, hvornår vandet er ved den rette temperatur?

Temperaturindikatoren skifter farve: felterne går fra sort til brun, og derefter bliver den højre streg grøn, når apparatet er klar.

Hvilket vandflow kræves for optimal drift?

Indgangsflowet skal være mellem 8,3 og 16,7 l/min. Brug en passende Power-dyse til at begrænse flowet om nødvendigt.

Hvordan bruger jeg WR 100 til at fjerne ukrudt?

Før bjælken langsomt hen over ukrudtet. Det brændende vand skal komme ud næsten uden tryk, med en let dampdannelse. Gentag om nødvendigt.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Ret aldrig strålen mod personer, dyr eller elektriske installationer. Brug beskyttelseshandsker og beskyttelsesbriller. Rør ikke ved bjælken under drift.

Hvordan rengør og vedligeholder jeg WR 100?

Efter hver brug, lad bjælken køre med koldt vand i 2 minutter for at afkøle den. Rengør dyserne regelmæssigt for at undgå tilstopning. Opbevar apparatet frostfrit.

Hvad gør jeg, hvis højtryksrenseren slukker, eller brænderen ikke starter?

Kontroller, at dyserne på bjælken ikke er tilstoppede. Rengør dem om nødvendigt.

Hvordan justerer jeg bjælkens højde i forhold til jorden?

Løsn stjernegrebsskruen, juster bjælken i holderen til en højde på 50 til 100 mm over overfladen, og stram derefter skruen.

Hvor finder jeg tilbehør og reservedele?

Brug kun originale Kärcher tilbehør og reservedele. Besøg www.karcher.com for mere information.

BRUGSANVISNING WR 100 Kärcher

Læs original brugsanvisning inden første brug, følg anvisnin-

gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Indholdsfortegnelse

Faregrader DA 1

Sikkerhedsanvisninger ..... DA 1

Bestemmelsesmæssig anvendelse DA 1

Maskinelementer..... DA 2

GennemstrømningsbegrænsningDA 2

Sprøjtebjælke ..... DA 2

Monter sprøjtebjælke. . . DA 2

Monter understel (WR 50) DA 3

Drift DA 3

Temperaturindikator. . . . DA 3

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

△FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Sikkerhedsanvisninger

⚠️FARE

Risiko for tilskadekomst! Der må ikke foretages ændringer på maskinen.

⚠️FARE

Varmtvandsstråler er farlige, hvis de ikke anvendes korrekt. Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod den anvendte højtryksrenser.

ADVARSEL

Forbrændings- og skoldningsfare pga. varme overflader!

Brug beskyttelseshandsker og -briller ved arbejde med maskinen.

Følg højtryksrenserens sikkerhedsanvisninger

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det delige husholdningsaffald, men afle- en til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor ud-

tjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

Bestemmelsesmæssig anvendelse

Maskinen er beregnet til ukrudtsbekæmpelse i forbindelse med en varmtvandshøjtryksrenser.

Varmt vand (maks. 100°C) påføres planterne trykløst via dyserne på sprøjtebjælken.

Enhver anden anvendelse er ikke tilladt.

Maskinelementer

1 forskruning
2 Stjernegrebskrue
3 Holder sprøjtebjælke
4 Understel (WR 50)
5 S p r ø j t e b j æ l k e
6 Dyser sprøjtebjælke
7 Temperaturvisning

Gennemstrømningsbegræns ning

For at sikre en konsekvent høj vandtemperatur (over 90°C) skal der lægges en powerdyse ind i spredebommens forskruningen for at begrænse gennemstrømningen.

Bemærk

Den nødvendige powerdyse er afstemt til den tilsvarende højtryksrenser og skal bestilles separat.

Varmtvandshøjtryks-renser	Bestillingsnummer Powerdyse
HDS 6/14 C 2.113-070.0
HDS 6/14-4 C 2.113-070.0
HDS 7/12-4 M 2.113-006.0
HDS 7/16 C 2.113-041.0
HDS 8/17 C 2.113-071.0
HDS 8/18-4 C 2.113-071.0
HDS 8/18-4 M 2.113-071.0
HDS 9/18-4 M 2.113-005.0
HDS 10/20-4 M 2.113-021.0
HDS 12/18-4 S 2.113-010.0
HDS 13/20-4 S 2.113-025.0
HDS 1000 De 2.113-071.0
HDS 1000 Be 2.113-071.0
HDS 13/20 DeTr.1 2.113	-026.0
HDS 17/20 DeTr.1 2.113	-026.0

Bemærk: Powerdyser til varmtvandshøj-tryksrenseren, der ikke er nævnt her, skal anmodes hos servicepartneren.

Sprøjtebjælke

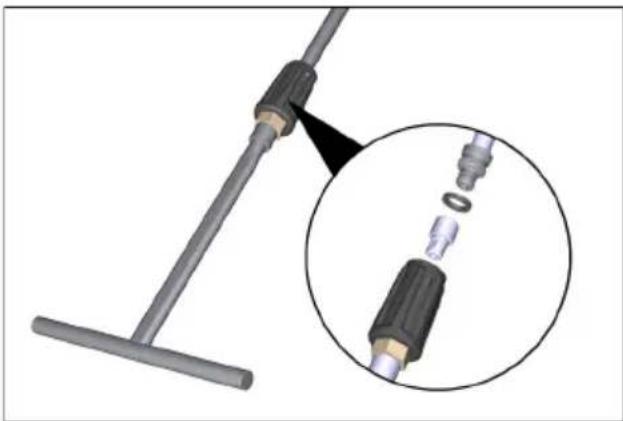

Monter sprøjtebjælke

→ Skub powerdysen ind i forskuningen.
→ Sæt tætningsringen i mellem powerdy-sen og strålerøret.

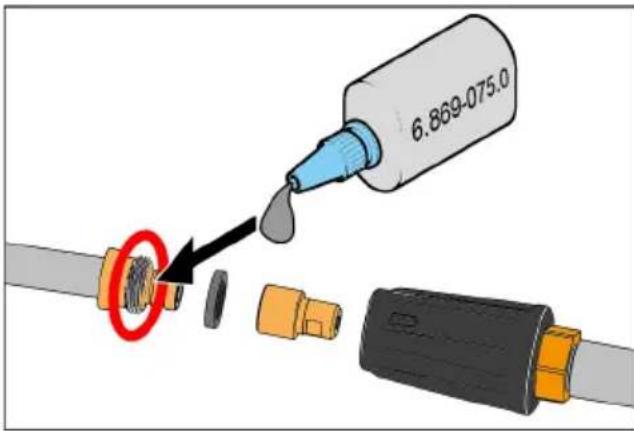

→ Kom metallim 6.867-075.0 (er vedlagt) på strålerørets gevind.
→ Skru sprøjtebjælken på strålerøret.

Bemærk

Vær opmærksom på metallimens tørrings- tid!

Bemærk

Forbindelsen må ikke længere løsnes, når metallimen er hærdet.

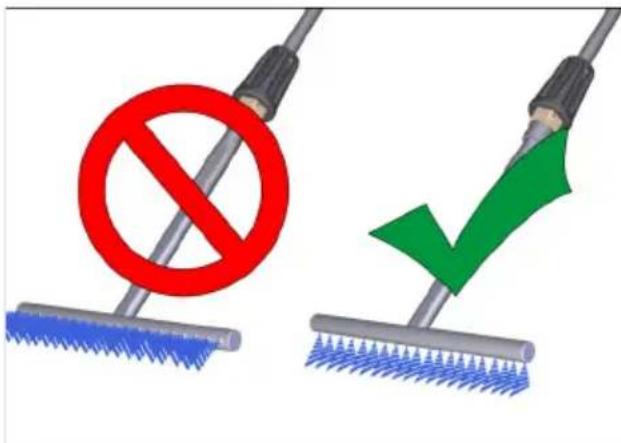

Sprøjtebjælkens åbninger må ikke vise fremad, men skal justeres så de vender nedad.

Monter understel (WR 50)

Bemærk

Efter behov kan WR 50 være udstyret med understellet.

→ Skub sprøjtebjælken ind i understellets holder.

Bemærk

Indstil sprøjtebjælkens afstand til overfladen på holderen (ca. 50 mm - 100 mm over overfladen).

→ Løsn stjernegrebsskruen.
→ Forskyd sprøjtebjælken i holderen.
→ Skru stjernegrebsskruen fast.

Drift

ADVARSEL

Forbrændingsfare! Sprøjtebjælken skal være monteret således, at udløbsåbningerne vender nedad.

Vandstrålen må ikke rettes mod personer eller dyr.

Rør under drift ikke WR 20/ WR 50 / WR 100, og sæt ikke hænderne i vandstrålen.

→ Omstilleren på højtryksrenseren indstilles til maks. 98 °C.
→ Hvis der findes en Servo-Control-regulator, indstilles denne på maks.

Bemærk

Alt efter den anvendte højtryksrenser er opvarmningstiden mellem 2 og 5 minutter.

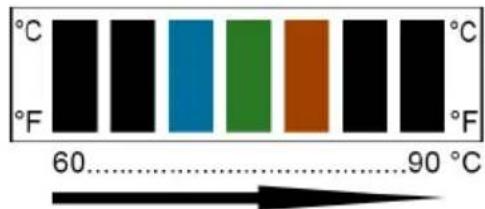

Temperaturindikator

Temperaturvisningen informerer om, hvor- når den nødvendige vandtemperatur er nä- et.

→ Tænd for højtryksrenseren og træk i højtrykspistolens greb.
→ Vent, til der kommer varmt vand ud af sprøjtebjælken.
→ Temperaturvisningen ændres med stigende vandtemperatur. Indikatorfelterne skifter fra venstre til højre farven fra sort til brun.
→ Når bjælken helt til højre er grøn, er ma- skinen driftsklar.

Ukrudtsfjernelse

→ Før sprøjtebjælken langsomt hen over ukrudtet.
→ Gentag om nødvendigt processen flere gange.

Bemærk

Den optimale virkning opnås, när det varme vand strømmer næsten trykløst ud med let dampdannelse.

Ud-af-drifttagning

ADVARSEL

Fare for forbrændinger! Lad WR20 / WR 50 / WR 100 køle af før afmontering.

→ Efter drift med sprøjtebjælken, skal der bruges koldt vand i 2 minutter så den køler af.
→ Skyl ved behov sprøjtebjælker og understel (WR 50 / WR 100) med klart vand.

Pleje

→ Beskyt maskinen imod frost.
→ Fjern snavs, jord og planterester fra understel (WR 50 / WR 100).
→ Kontroller med jævne mellemrum dy-serne på sprøjtebjælken for tilstopning.

Transport

Hold øje med maskinens vægt ved transporten.

Opbevaring

■ Hold øje med maskinens vægt ved oplagringen.
■ Maskinen opbevares et frostfrit sted.

Hjælp ved fejl

Der kommer damp ud af sprøjtebjælken:

→ Skru ned for temperaturindstillingen på højtryksrenseren.

Vandet kommer ud med et for højt tryk:

→ Montér powerdysen i forskuningen.
→ Vælg en passende powerdyse (se tabel).

Højtryksrenseren slukker / brænderen på højtryksrenseren starter ikke:

→ Kontroller dyserne på sprøjtebjælken for tilsmudsning.
→ Kontroller dyserne på sprøjtebjælken for tilkalkning.

Hjul understel (WR 50 / WR 100) kan ikke dreje:

→ Kontroller hjulakse og hjullejer for til-smudsning.

Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen.

	WR 20 WR	50 WR 100
Arbejdsbredde 200mm 500mm 1000mm
Min. tilløbstemperatur 90°C
Forsyningstemperatur, max. 100°C
Tilløbsmængde l/min 5,8 - 8,3 8,3 - 16,7	8,3 - 16,7
Vægt (kg)	0,3	2,2	1,2
