Type de produit	Panneau solaire portable
Marque	EcoFlow
Modèle	110W Solar Panel
Puissance nominale	110 W (±5 W)
Tension à vide	21,8 V
Tension de fonctionnement	18,4 V
Courant de court-circuit	6,5 A
Courant de fonctionnement	6,0 A
Rendement	22,8 %
Type de cellule	Silicium monocristallin
Indice de protection	IP68
Dimensions déplié	42,0 x 178,5 x 2,5 cm
Dimensions plié	42,0 x 48,0 x 2,5 cm
Poids	Environ 4 kg
Température de fonctionnement	De -20 °C à 85 °C
Coefficient de température (puissance)	-0,39 %/K
Connectique	Port XT60 (sortie) et connecteurs MC4
Garantie	12 mois
Contenu du colis	Panneau solaire, mallette de protection, câble de charge solaire, connecteurs MC4, 4 mousquetons, manuel
Compatibilité stations	EcoFlow RIVER, DELTA et autres stations avec norme MC4
Connexion série/parallèle	Possible, respecter les limites de courant

FOIRE AUX QUESTIONS - 110W Solar Panel ECOFLOW

Le panneau solaire 110 W génère-t-il une puissance totale de 110 W ?

En conditions réelles, la puissance dépend de l'ensoleillement, de la température et de l'angle. Par temps clair à midi, vous pouvez atteindre 80 à 90 W. Les conditions standard (1000 W/m², 25 °C) donnent 110 W, mais en pratique, des pertes sont normales.

Quelle puissance le panneau solaire 110 W peut-il générer dans des conditions normales ?

Par temps clair sans nuage, avec un angle de 90°, comptez 80 à 90 W en été, et proche de 110 W en hiver à midi grâce à une température de surface plus basse.

Quelle est la température de fonctionnement et de stockage du panneau ?

La température de fonctionnement est comprise entre -20 °C et 85 °C. Pour le stockage, pliez le panneau et rangez-le dans sa mallette à l'abri des chocs et de l'humidité.

Puis-je utiliser des stations d'alimentation d'autres marques qu'EcoFlow avec ce panneau ?

Oui, si la station est compatible avec les connecteurs MC4. Cependant, les performances peuvent être inférieures à celles obtenues avec les stations EcoFlow.

Puis-je connecter des panneaux solaires 110 W avec d'autres tailles en série ?

Déconseillé. Même si la tension est identique, les intensités diffèrent, ce qui limite la puissance totale. Utilisez des panneaux de même taille pour une connexion série.

Puis-je connecter les panneaux 110 W en parallèle ?

Oui, mais avec précaution. Deux panneaux maximum en parallèle pour ne pas dépasser la limite de courant de la station. Si plus de deux, vérifiez que la station accepte plus de 20 A.

Comment nettoyer et entretenir le panneau solaire ?

Nettoyez la surface avec un chiffon doux et de l'eau claire. N'utilisez pas de produits abrasifs. Évitez de rayer la surface. Rangez-le dans sa mallette après usage.

Le panneau est-il étanche ?

Oui, le corps principal du panneau est certifié IP68, ce qui signifie qu'il résiste à l'immersion. Cependant, le boîtier de raccordement et les connecteurs ne sont pas immergeables.

Quel est le nombre maximal de panneaux connectés en série avec une station EcoFlow ?

Cela dépend de la station : RIVER mini : 1, RIVER : 1, DELTA mini : 3, DELTA : 3, DELTA Max : 4, DELTA Pro : 6.

Comment maximiser l'efficacité de charge ?

Placez le panneau perpendiculairement aux rayons du soleil (angle de 90°), évitez toute ombre, utilisez le support pour incliner entre 25° et 80° avant 10h et après 14h, et nettoyez régulièrement la surface.

MODE D'EMPLOI 110W Solar Panel ECOFLOW

Ce marquage indique que ce produit ne doit pas être jeté avec les ordures ménagères au sein de l'UE. Recyclez ce produit de façon correcte pour éviter toute atteinte à l'environnement ou à la santé humaine en l'apportant à un centre de recyclage afin de revaloriser ses matières premières. Veuillez rapporter votre produit usagé à un centre de collecte approprié ou contactez le distributeur qui vous a vendu ce produit. Notre revendeur reprendra vos produits hors d'usage et les retournera à un centre de recyclage écologique.

fr: http://www.ecoflow.com/fr/eu-compliance

Kontakt:

ecoflow. com

fr: http://www.ecoflow.com/fr/eu-compliance

Ecoflow panneau solaire

Contactez-nous :

ecoflow. com

Mallette de protection et support

Panneau solaire

Mousqueton x4

Manuel d'utilisation et carte de garantie

Cable de charge solaire

Connecteurs photovoltaiques (adaptables aux connecteurs MC4)

Fonctionnement

Panneau solaire

Cable de charge solaire

XT60 PORT D'ENTREE

EcoFlow DELTA (vendue séparément)

EcoFlow RIVER (vendue séparément)

Votre configuration solaire

Ce câble ne peut être utilisé que pour la connexion entre les panneaux solaires et le stockage d'énergie. Il est interdit de l'utiliser pour l'interconnexion entre les panneaux solaires ou pour d'autres types de connexion.

Pour recueillir l'énergie solaire le plus efficacement possible, assurez-vous que les rayons du soleil frappent le panneau à un angle de et qu'aucune ombre ne le recouvre.

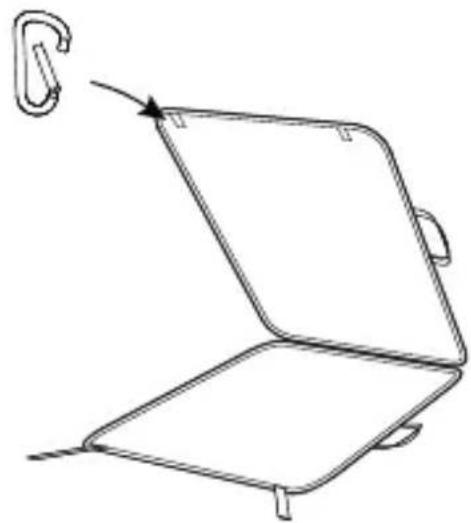

6 Réglage de l'angle par pivotement

Pour obtenir plusieurs résultats de charge, la mallette de protection peut également être utilisée en tant que support pour incliner le panneau solaire à un angle de.

La fonction support ne doit être utilisée qu'avant 10h00 et après 14h00. Pour utiliser le produit vers midi, placez simplement le panneau solaire à plat sur le sol.

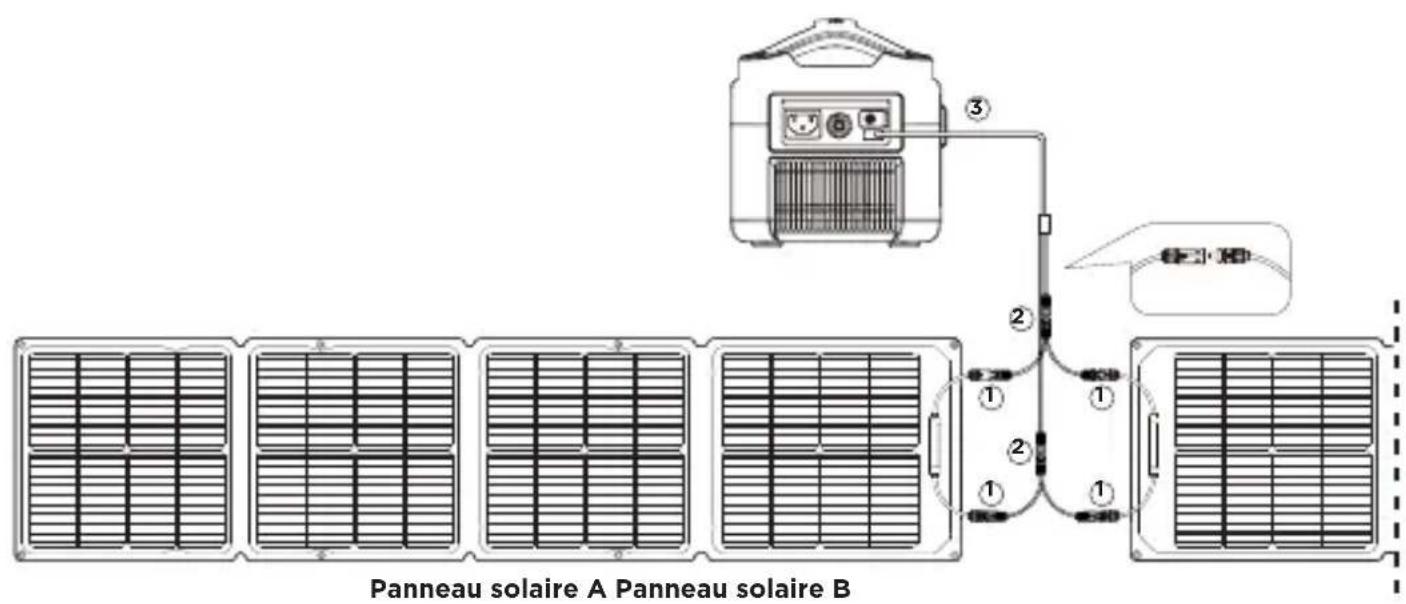

Câblage des panneaux solaires en parallèle

(reportez-vous à l'image ci-dessous)

1. Branchez les pôles positifs des deux panneaux solaires au cable parallèle; répétez cette étape pour les pôles négatifs.
2. Branchez les connecteurs de cable parallèle (côté sortie) aux connecteurs du cable de charge solaire respectifs.
3. Branchez le connecteur XT60 du cable de charge solaire au port XT60 de la station d'alimentation portable pour recharger l'unité.

*Pour obtenir de plus amples informations et en savoir plus sur les méthodes relatives à la charge solaire, reportez-vous au manuel d'utilisation de la station d'alimentation portable spécifique.

Cable de connexion parallèle solaire

Les utilisateurs doivent acheter les panneaux solaires et autres accessoires de connexion parallèle séparément.

Câblage des panneaux solaires en série

1. Engagez le connecteur mâle de l'un des panneaux solaires dans le connecteur femelle respectif de l'autre panneau, afin de brancher les trois panneaux solaires en série.
2. Branchez les deux connecteurs non câbleis lors de l'étape 1 au câble de charge solaire respectif.
3. Branchez le connecteur XT60 du cable de charge solaire au port XT60 de la station d'alimentation portable pour recharger l'unité.

*Pour obtenir de plus amples informations et en savoir plus sur les méthodes relatives à la charge solaire, reportez-vous au manuel d'utilisation de la station d'alimentation portable spécifique.

Nombre max. de panneaux connectés en série aux produits pris en charge

Produit pris en charge	110 W
RIVER mini	1
Série RIVER	1
DELTA mini	3
DELTA	3
DELTA Max	4
DELTA Pro	6

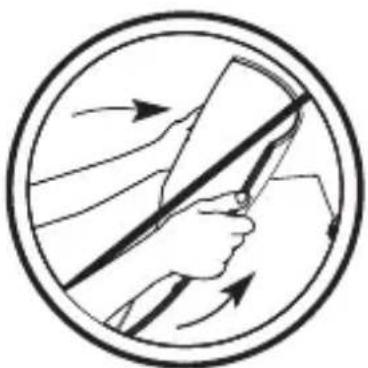

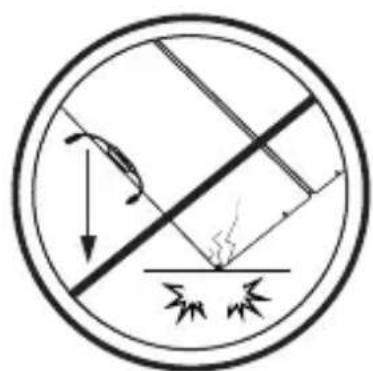

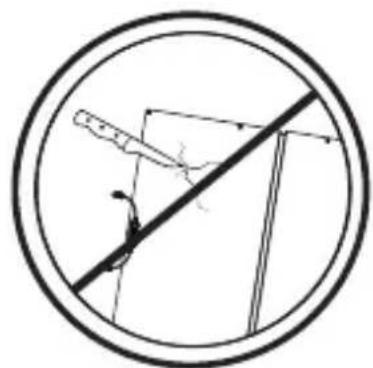

Les comportements ci-dessus peuvent endommager le panneau solaire et casser la cellule à l'intérieur de celui-ci, entraînant une baisse d'efficacité ou rendant le panneau inutilisable. La période de garantie gratuite ne couvre pas les dommages liés à une utilisation inadéquate du produit.

Points à retenir lors de l'utilisation du panneau solaire

1. L'efficacité des panneaux solaires dépendant de l'intensité lumineuse et de l'angle d'inclinaison utilisé, la puissance de charge du panneau peut être affectée par de nombreux facteurs, par exemple les conditions climatiques, les changements saisonniers et l'emplacement. L'installation et le raccordement de ce produit doivent être effectués en respectant scrupuleusement les instructions du manuel d'utilisation.
2. Seul le corps principal de ce produit est étanche à l'eau. Le boîtier et les points de raccordement ne doivent pas être immergés dans de l'eau.
3. Ce produit ne doit pas entrer en contact avec des substances très corrosives, ni être immergé dans des liquides corrosifs.
4. Pour éviter d'endommager le produit, n'utilisez pas d'objets pointus sur la surface du panneau et ne frappez pas le produit.
5. N'exercez pas de pression sur le panneau et ne le laissez pas tomber sur ses coins, ses côtés ou ses faces. Cela pourrait endommager le panneau solaire.
6. Le panneau ne doit pas être heures, exposé à une force pression ou plié pendant le transport, la rotation ou l'installation. Nous vous recommandons de maintenir le panneau en position verticale lorsqu'il est déplacé ou rangé.
7. Lors du stockage du panneau, assurez-vous toujours que les bornes positive et négative du boîtier de raccordement ne sont pas exposées à la lumière du soleil.
8. Pour éviter tout risque de blessure, ce produit et son boîtier de raccordement doivent être ouverts ou démontés uniquement par du personnel qualifié.
9. Les panneaux solaires non utilisés doivent être mis au rebut conformément à la réglementation locale.

Le panneau solaire 110 w génére-t-il une puissance totale de 110 w ?

Dans la plupart des cas, il est normal qu'un panneau solaire ne fournisse pas la totalité de sa puissance nominale. Certaines des raisons pour lesquelles cela se produit, ainsi que quelques suggestions pour se rapprocher de la puissance nominale, sont représentées ci-dessous.

1. Intensité lumineuse. La quantité de lumière frappant le panneau entraîne des fluctuations de la puissance de sortie. Vous êtes plus susceptible d'obtenir des valeurs de puissance nominale proches de celles obtenues dans des conditions de test lorsque vous utilisez le produit par temps clair, vers midi, que lorsque vous l'utilisez le matin ou plus tard dans l'après-midi. Les conditions météorologiques affectent également la quantité de lumière du soleil frappant le panneau. Par exemple, vous êtes beaucoup moins susceptible d'atteindre les valeurs de puissance nominale dans des conditions brumeuses, nuageuses ou pluvieuses.
2. Température de surface. La température de surface du panneau solaire affecte également ses performances énergétiques. Plus la température de surface du panneau est BASSE, plus la puissance produite est élevée. Par exemple, les panneaux solaires générent plus d'énergie lorsqu'ils sont utilisés en hiver qu'en été, ce qui est tout à fait normal. Les panneaux solaires atteignent généralement des températures proches de 60°C en été. Cela réduit la puissance nominale de 13%, malgré les niveaux de lumière plus élevés frappant le panneau.
3. Angle de la lumière du soleil. Dans des conditions lumineuses optimales, les rayons du soleil doivent rester perpendiculaires à la surface du panneau pour assurer des performances idéales. Une différence de ± 10 degrés par rapport à un angle de lumière du soleil de 90 degrés a peu d'effet sur la puissance.
4. Ombrage du panneau. La surface du panneau solaire ne doit pas se couvrir dans l'ombre pendant l'utilisation. Les ombres causées par les corps étrangers et le verre peuvent réduire considérablement la puissance de sortie.

Problèmes de performances provoqués par un dysfonctionnement des panneaux : si le panneau ne génère tout pas d'énergie ou si son rendement reste bien inférieur aux valeurs de puissance nominale attendues après avoir résolu les problèmes ci-dessus, il peut y avoir un problème avec le panneau lui-même. Veuillez contacter l'assistance clientèle pour obtenir de l'aide.

Quelle puissance les panneaux solaires 110 w peuvent-ils générer dans des conditions normales?

Cela dépend avant tout des conditions météorologiques. En règle générale, par temps clair, sans nuages dans le ciel, la lumière du soleil qui frappe le panneau à un angle de générale normalement 80 W à 90 W de puissance dans le panneau de 110 W. (Les conditions lumineuses actuelles sont généralement de 800 W-900 W/m² pour une température du panneau de 50 °C dans des conditions de test. Les puissances nominales sont basées sur 1 000 W/m² dans des conditions AM1.5 pour une température du panneau de 25 °C dans des conditions de test. Des valeurs de puissance de sortie proches des valeurs nominales sont normalement observées sous le soleil de midi en hiver.)

Que dois-je savoir sur la température de fonctionnement, le stockage et l'utilisation du panneaux solaires 110 w?

La température de fonctionnement du panneau solaire est comprise entre -20°C et 85°C. Le panneau doit être plié dans sa forme d'origine et rangé dans sa mallette de protection (support), qui offre une protection suffisante pour le produit. Pour prolonger la durée de vie du panneau, assurez-vous que le produit n'est pas exposé à des forces/impacts externes lorsqu'il n'est pas utilisé. Le panneau solaire ne doit pas tomber, être percé ou plié; il est également interdit de s'asseoir dessus. Ceci pourrait casser la cellule et rendre le panneau inutilisable. Ces dommages ne sont pas couverts par la garantie gratuite.

Puis-je utiliser des stations d'alimentation d'une autre marque qu'EcoFlow avec les panneaux solaires 110 W ?

Oui, mais seulement certains types. La station d'alimentation utilisée doit être compatible avec les normes MC4 pour fonctionner correctement. En outre, certaines autres marques de stations d'alimentation peuvent ne pas offrir les mêmes niveaux de compatibilité, présenter des puissances nominales inférieures et ne pas offrir les mêmes niveaux de performance que les stations d'alimentation de marque EcoFlow.

Puis-je connecter les panneaux solaires 110 W avec des panneaux solaires d'une autre taille en série ?

Oui, mais cela n'est pas recommandé. Même si la tension des deux panneaux est identique, les intensités nominales ne sont pas. Cela signifie que, lorsque les panneaux sont connectés en série, l'intensité est limitée à la plus faible des deux, ce qui crée un scénario de type 1 + 1 < 2 ou la puissance du panneaux solaires 110 W ne peut être totalement libérée. Si vous avez l'intention de connecter plusieurs panneaux en série, veuillez acheter des panneaux de la même taille.

Puis-je connecter des panneaux solaires 110 W en parallèle ?

Oui, mais cela n'est pas recommandé. Les connexions en parallèle doublent l'intensité totale de la puissance d'entrée. Les panneaux solaires 110 W peuvent être connectés en parallèle, mais l'intensité peut dépasser la limite d'intensité d'entrée de la station d'alimentation. Seuls deux panneaux de 110 W doivent être utilisés dans une connexion en parallèle.

Si vous souhaitez connecter plus de deux panneaux de 110 W en parallèle, assurez-vous que l'intensité d'entrée solaire maximale de votre station d'alimentation est supérieure à 20 A.

Panneaux solaires 110 w

Puissance nominale: 110 W (+ / - 5W)^*

Tension de circuit ouvert: 21,8 V

Tension de fonctionnement : 18,4 V

Courant de court-circuit: 6,5 A

Courant de fonctionnement: 6,0 A

Rendement : 22,8%

Type de cellule : silicium monocrystallin

Généralités

Panneau solaire : environ 4 kg

Dimensions une fois déplié :

42,0 178,5 2,5 cm

Dimensions une fois pliée :

42,0 48 2,5cm

Garantie: 12 mois

Testé et certifié

IP68

*Conditions de test standard : 1000 W/m², AM1.5, 25 °C

Spécifications de coefficient de température

PuissanceTK - (0,39± 0,02)% /k

TensionTK - (0,33± 0,03)% /k

CourantTK +(0,06±0,015) %/k

Par la présente, EcoFlow Inc. déclare que l'équipement de type panneau solaire est conforme à la Directive 2014/30/EU, 2011/65/EU (RoHS), (EU) 2015/863 (RoHS). Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:
