Produkttyp	Tragbares Solarpanel
Marke	EcoFlow
Modell	110W Solar Panel
Nennleistung	110 W (±5 W)
Leerlaufspannung	21,8 V
Betriebsspannung	18,4 V
Kurzschlussstrom	6,5 A
Betriebsstrom	6,0 A
Wirkungsgrad	22,8 %
Zelltyp	Silizium monokristallin
Schutzart	IP68
Abmessungen (ausgeklappt)	42,0 x 178,5 x 2,5 cm
Abmessungen (zusammengeklappt)	42,0 x 48,0 x 2,5 cm
Gewicht	Ca. 4 kg
Betriebstemperatur	-20 °C bis 85 °C
Temperaturkoeffizient (Leistung)	-0,39 %/K
Anschlüsse	XT60-Anschluss (Ausgang) und MC4-Stecker
Garantie	12 Monate
Lieferumfang	Solarpanel, Schutztasche, Solarladekabel, MC4-Stecker, 4 Karabiner, Handbuch
Stationskompatibilität	EcoFlow RIVER, DELTA und andere Stationen mit MC4-Standard
Serien-/Parallelschaltung	Möglich, Stromgrenzen beachten

Häufig gestellte Fragen - 110W Solar Panel ECOFLOW

Erzeugt das 110-W-Solarpanel eine Gesamtleistung von 110 W?

Unter realen Bedingungen hängt die Leistung von Sonneneinstrahlung, Temperatur und Winkel ab. Bei klarem Himmel um die Mittagszeit können Sie 80 bis 90 W erreichen. Die Standardbedingungen (1000 W/m², 25 °C) ergeben 110 W, in der Praxis sind jedoch Verluste normal.

Wie viel Leistung kann das 110-W-Solarpanel unter normalen Bedingungen erzeugen?

Bei klarem, wolkenlosem Himmel und einem Winkel von 90° rechnen Sie im Sommer mit 80 bis 90 W und im Winter nahe 110 W um die Mittagszeit dank niedrigerer Oberflächentemperatur.

Was ist die Betriebs- und Lagertemperatur des Panels?

Die Betriebstemperatur liegt zwischen -20 °C und 85 °C. Zur Lagerung falten Sie das Panel und bewahren Sie es in der Schutztasche vor Stößen und Feuchtigkeit geschützt auf.

Kann ich mit diesem Panel auch Netzteile anderer Marken als EcoFlow verwenden?

Ja, wenn die Station mit MC4-Anschlüssen kompatibel ist. Allerdings kann die Leistung geringer sein als mit EcoFlow-Stationen.

Kann ich 110-W-Solarpanels mit anderen Größen in Reihe schalten?

Nicht empfohlen. Auch wenn die Spannung identisch ist, unterscheiden sich die Ströme, was die Gesamtleistung begrenzt. Verwenden Sie Panels gleicher Größe für eine Reihenschaltung.

Kann ich die 110-W-Panels parallel schalten?

Ja, aber mit Vorsicht. Maximal zwei Panels parallel, um den Stromgrenzwert der Station nicht zu überschreiten. Bei mehr als zwei überprüfen Sie, ob die Station über 20 A akzeptiert.

Wie reinige und pflege ich das Solarpanel?

Reinigen Sie die Oberfläche mit einem weichen Tuch und klarem Wasser. Verwenden Sie keine Scheuermittel. Vermeiden Sie Kratzer. Bewahren Sie es nach Gebrauch in der Schutztasche auf.

Ist das Panel wasserdicht?

Ja, der Hauptkörper des Panels ist nach IP68 zertifiziert, was bedeutet, dass es gegen Eintauchen beständig ist. Das Anschlussgehäuse und die Stecker sind jedoch nicht tauchfähig.

Wie viele Panels können mit einer EcoFlow-Station maximal in Reihe geschaltet werden?

Das hängt von der Station ab: RIVER mini: 1, RIVER: 1, DELTA mini: 3, DELTA: 3, DELTA Max: 4, DELTA Pro: 6.

Wie kann ich die Ladeeffizienz maximieren?

Stellen Sie das Panel senkrecht zu den Sonnenstrahlen (90° Winkel), vermeiden Sie Schatten, verwenden Sie die Halterung zur Neigung zwischen 25° und 80° vor 10 Uhr und nach 14 Uhr, und reinigen Sie die Oberfläche regelmäßig.

BEDIENUNGSANLEITUNG 110W Solar Panel ECOFLOW

These Kennzeichnung zeigt an, dass these Produkt innerhalb der EU nicht mit anderen Hausabfall entsorgt werden sollen. Recyclen Sie these Produktordnungsgemäß, um mögliche Umweltschäden oder Gesundheitsrisiken durch unkontrollierte Abfallentsorgung zu verhindern und gleichzeitig die umweltvertragliche Wiederverwendung von Materialressourcen zu fördern.itte geben Sie Ihr gebrauchtes Produkt an eine geeignete Sammelstelle oderkontaktieren Sie den Handler, wo Sie das Produkt erworben haben. Ihr Handler wird das gebrauchte Produkt annehmen und an eine umweltgerechte RecyclingEinrichtung weiterleiten.

FR

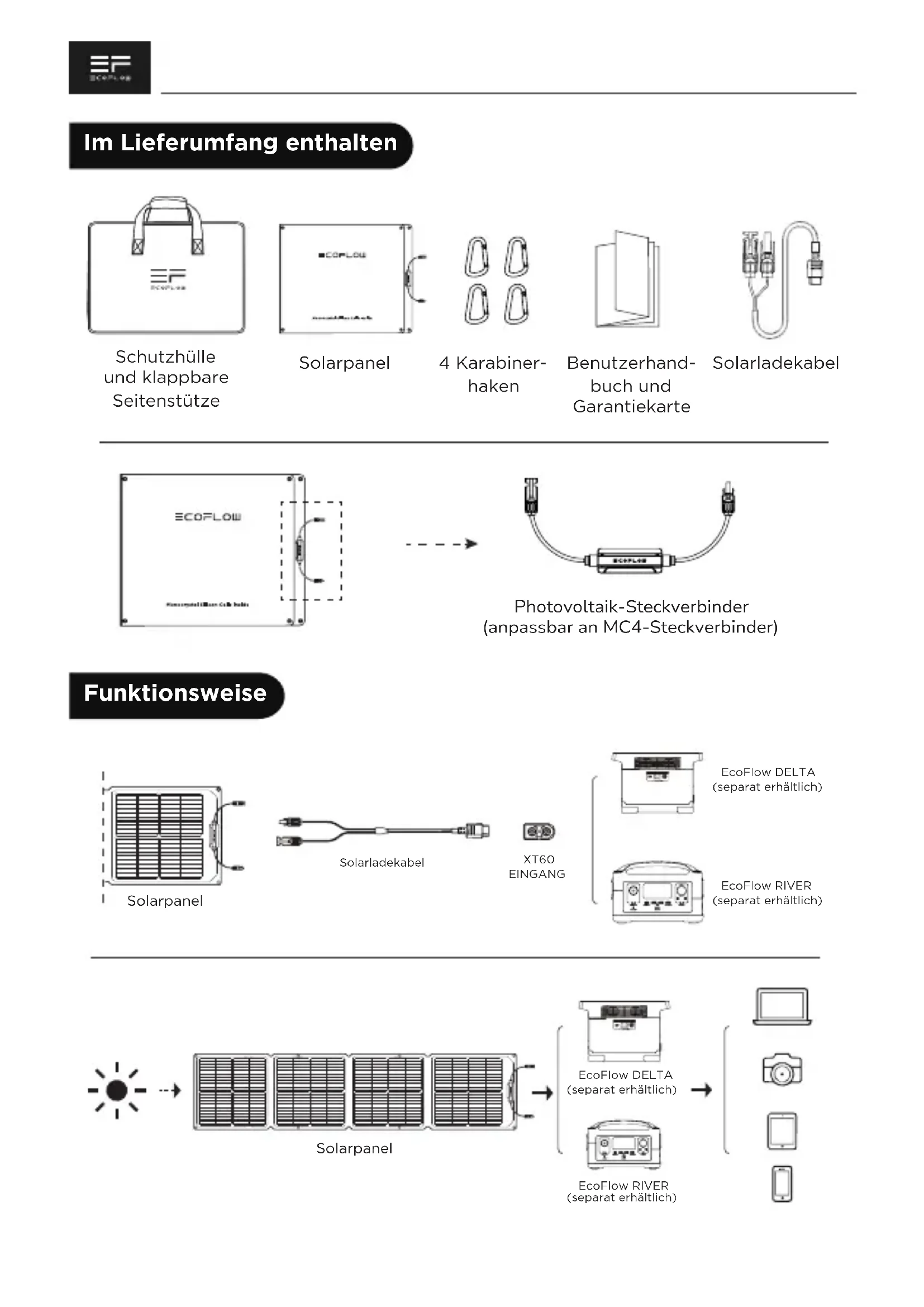

Im Lieferumfang enthalten

Schutzhülle und klappbare Seitenstütze

Solarpanel

4 Karabiner-haken

Benutzerhandbuch und Garantiekarte

Solarladekabel

Photovoltaik-Steckverbinder (anpassbar an MC4-Steckverbinder)

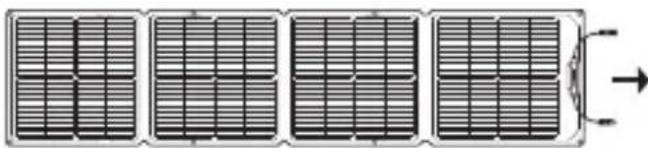

Funktionswise

Solarladekabel

XT60 EINGANG

EcoFlow DELTA (separat erhältlich)

EcoFlow RIVER (separatehaltlich)

Solarpanel

EcoFlow DELTA (separat erhältlich)

EcoFlow RIVER (separatehaltlich)

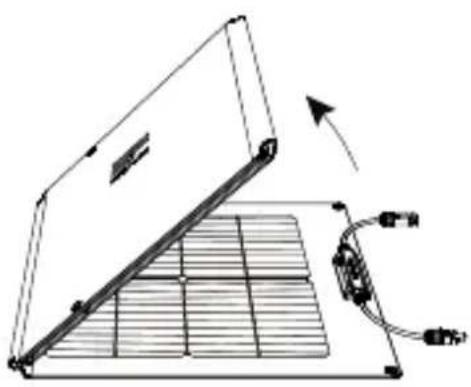

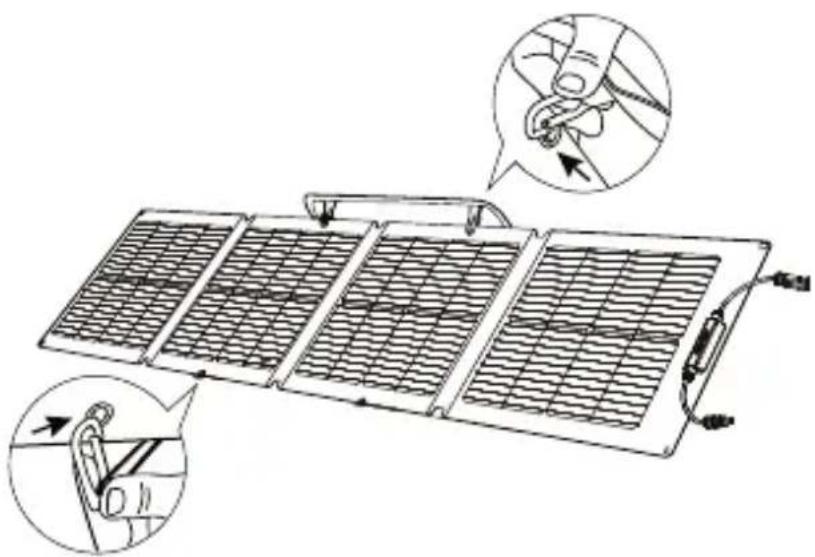

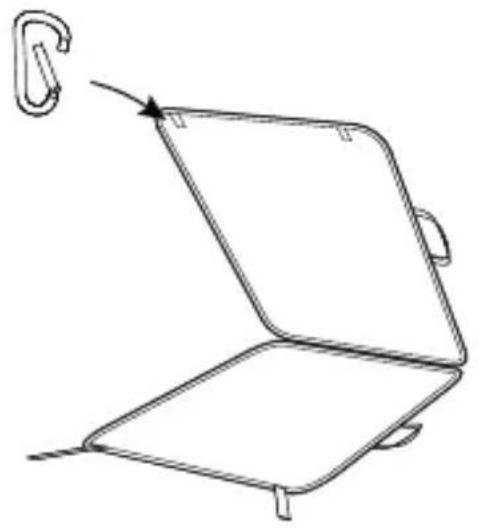

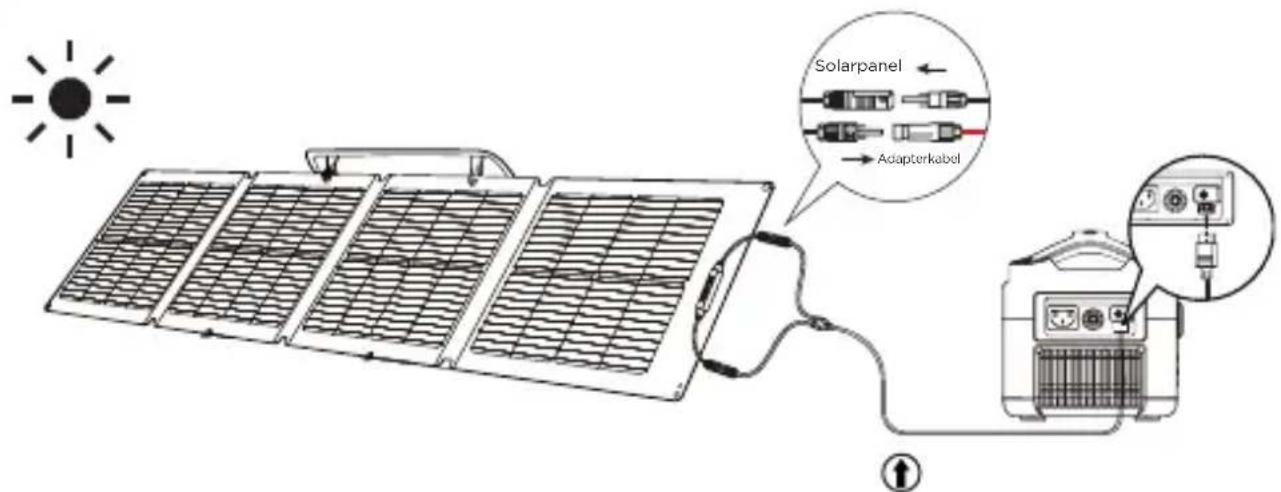

Aufstellung des Solarpanels

1

2

3

4

Dieses Kabelarfur fur die Verbindung zwischen Solarpanel und Energiespeicher verwendet werden.Es ist verboten, sie fur die Zusammenschaltung von Solarpanel oder fur andere Anschlusszwecke zu verwenden.

5

Damit die Sonnenenergie möglichst effizient genutzt werden kann, stellen Sie sicher, dass die Sonnenstrahlen in einem Winkel von 90^ auf das Modul auftreffen und dass das Modul nicht beschattet wird.

6
AnpassendesWinkels

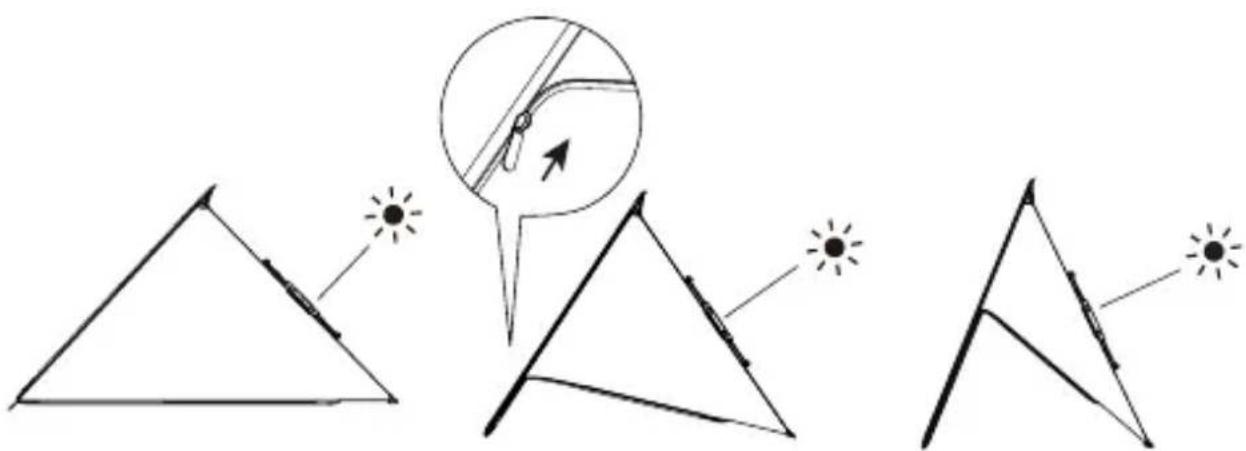

Um bessere Ladeergebnisse zu erreichen, kann die Schutztasche auch als klappbare Seitenstütze verwendet werden, um das Solarpanel in einem Winkel von 25^ - 80^ geneigt aufzustellen.

7

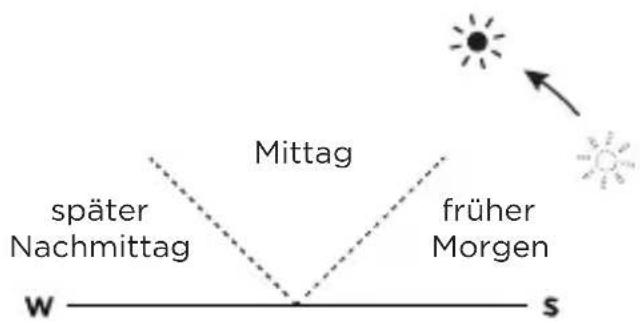

Die Seitenstütze sollen nur vor 10:00 Uhr oder nach 14:00 Uhr verwendet werden. Um das Modul in der Mittagssonne zu verwenden, legen Sie es einfach flach auf den Boden.

Beschleunigung der Solarladung

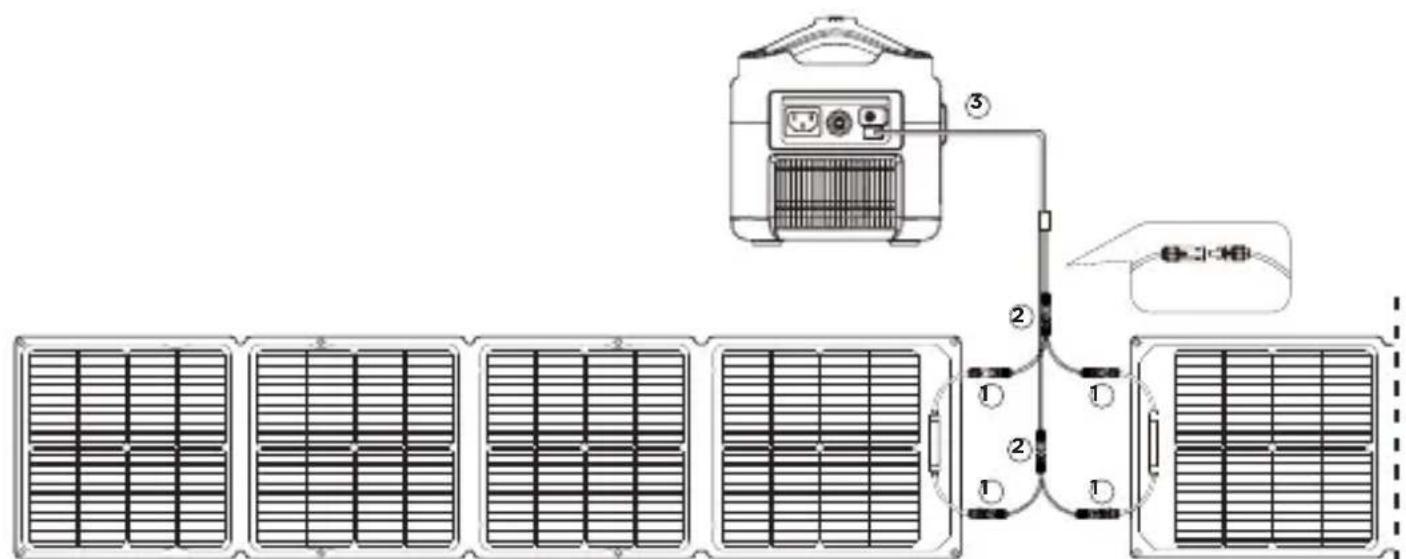

Parallelschaltung von Solarpanellen

(siehe Abbildung unten)

1. Verbinden Sie die Pluspole der zwei Solarpanele mit dem Parallelkabel und wiederholen Sie den Schritt bei den Minuspolen.
2. Verbinden Sie die Steckverbinder des Parallelkabels (Ausgangsweise) mit den Steckverbindern des Solar-Ladekabels.

3. Verbinden Sie den XT60-Steckverbinder am Solar-Ladekabel mit dem XT60-Eingang an der tragbaren Powerstation, um diese aufzuladen.

4. Weitere Informationen und Hinweise zum Aufladen mit Solarstrom finden Sie im Benutzerhandbuch Ihrer tragbaren Powerstation.

Solarkabel fur die.
Parallelschaltung

• Die Solarpanele und das Zubehör für die Parallelschaltung sind separat erhältlich.

Solarpanel A Solarpanel B

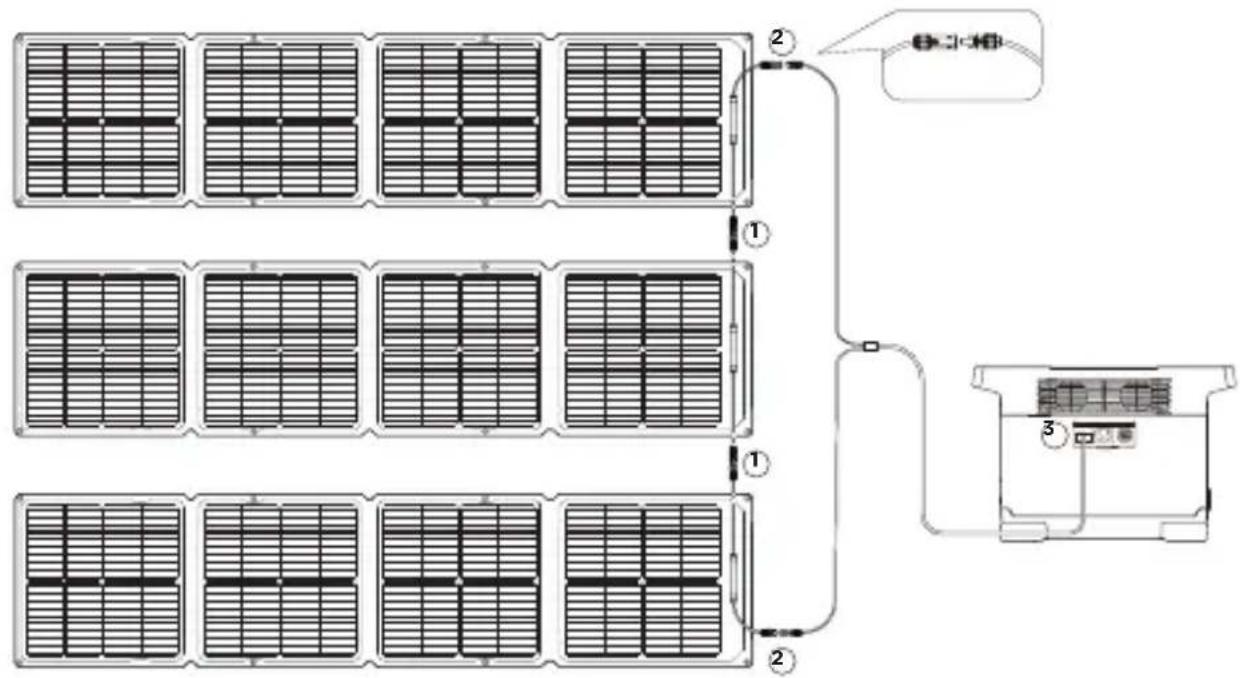

Reihenschaltung von Solarpanellen

(siehe Abbildung unten)

1. Stecken Sie den Stecker eines Solarpanels in die Buchse eines anderen, um drei Solarpanele in Reihe zu schalten.
2. Verbinden Sie die beiden in Schritt 1 nicht verdrahteten Steckverbinder jeweils mit dem Solar-Ladekabel.

3. Verbinden Sie den XT60-Steckverbinder am Solar-Ladekabel mit dem XT60-Eingang an der tragbaren Powerstation, um diese aufzuladen.

4. Weitere Informationen und Hinweise zum Aufladen mit Solarstrom finden Sie im Benutzerhandbuch Ihrer tragbaren Powerstation.

Max. Anzahl der mit entsprechenden Produkten in Reihe geschalteten Module

Unterstütztes Produkt	110 W
RIVER mini	1
Baureihe RIVER	1
DELTA mini	3
DELTA	3
DELTA Max	4
DELTA Pro	6

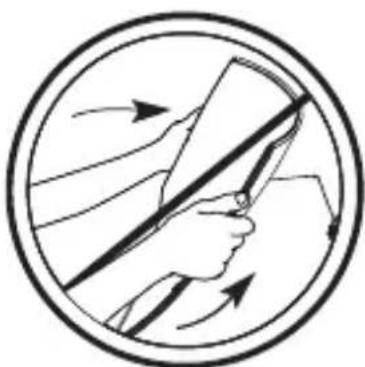

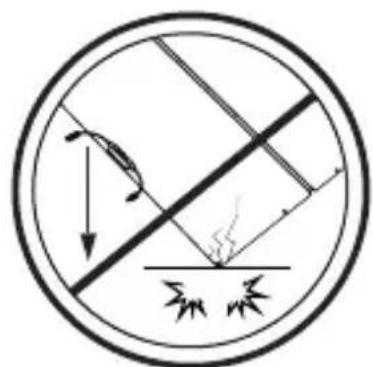

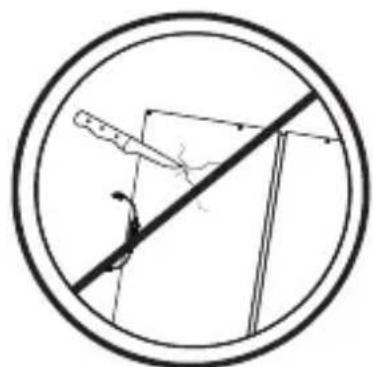

Zu vermeiden

Die oben abgebildeten Tätigkeiten führen dazu, dass die Zellen im Inneren des Solarpanels brechen und der Wirkungsgrad sinkt oder das Modul unbrauchbar wird. Der kostenlose Garantiezeitraumdeckt keine Schäden ab, die durch unsachgemäß Verwendung des Produkts entstehen.

Wichtige Hinweise für die Verwendung von Solarpanellen

1. Da der Wirkungsgrad von Solarpanelen von der Lichtintensität und dem Neigungswinkel abhängt, kann die Ladeteistung des Moduls durch eine Reihe von Faktoren wie Wetter, Jahreszeit und Standort beeinflusst werden. Die Installation und der Anschluss thesese Produkte sollen den Anweisungen im Benutzerhandbuch erfolgen.
2. Nur das Hauptgehäuse theses Produkts ist wasserdicht. Der Anschlusskosten und die Anschlusspunkte durren nicht in Wasser eingetaucht werden.
3. Dieses Produkt darf nicht mit stark ätzenden Substanzen in Kontakt kommt oder in ätzende Flüssigkeiten getaucht werden.
4. Um eine Beschädigung des Produkts zu vermeiden, verwenden Sie keine scharfen Gegenstände auf der Oberfläche des Moduls und stoßen oder schlagen Sie nicht dagegen.
5. Üben Sie keinen Druck auf das Modul aus und halten Sie es nicht auf seine Ecken, Seiten oder Flächen fallen. Dadurch kann das Solarpanel beschädigt werden.
6. Beim Transportieren, Neigen oder Installieren damit das Modul nicht gestoßen, keinem starken Druck ausgesetzt und nicht gebogen werden. Wir empfehlen, das Modul in vertikaler Position zu transportieren oder zu lagern.
7. Achten Sie bei der Lagerung des Moduls darauf, dass die Plus- und Minuspole des Anschlusskastens keiner Sonneneinstrahlung ausgesetzt sind.
8. Um Verletzungen zu vermeiden, * dürfen das Produkt und der Anschlusskasten nur von qualifiziertem Personal geöffnet oder zerlegt werden.
9. Nicht benöttige Solarpanele mussen gemäß den örtlichen gesetzlichen Bestimmungen entsorgt werden.

FAQ-Bereich

Erzeugt das 110-W-Solarpanel volle 110 W Leistung?

In den meisten Fällen ist es normal, dass ein Solarpanel nicht seine volle Nennleistung liefert. Einige der Grunde damit sowie einzelne Vorschläge, wie Sie sich dem Nennleistungswertnahmeern, sind unter aufgeführt.

1. Lichtintensität: Die Lichtmenge, die auf das Modul trifft, führt zu Schwankungen der Ausgangsleistung. Es ist wahrscheinlicher, dass Sie eine Nennausgangsleistung erzielen, die nahe an der unter Testbedingungen erreichten ist, wenn Sie das Produktstatt morgens oder am nachmittags an einem wolkenlosen Tag in der Mittagssonne verwenden. Auch die Wetterbedingungen wirken sich darauf aus, wie viel Sonnenlicht auf das Modul trifft. Beispielsweise ist es unter dunstigen, truben oder regenerischen Bedingungen viel weniger wahrscheinlich, dass Sie die Nennleistungswerte erreichen.
2. Oberflächentemperatur: Die Oberflächentemperatur des Solarpanels beeinflusst dessen Ausgangsleistung. Je niedriger die Oberflächentemperatur des Moduls ist,esto mehr Strom wird erzeugt.Solarpaniele erzeugen beispiselsweise im Winter mehr Strom als im Sommer, und das ist vollig normal. Solarpanele erreichen im Sommer in der Regel Temperaturen von annahernd 60^ (140°F). Dadurch wird die Nennleistung trotz der stärkeren Sonneneinstrahlung um 13% reduziert.
3. Winkel der Sonneneinstrahlung: Bei optimalen Lichtverhältnissen sollte das Sonnenlicht senkrecht auf die Moduloberfläche auftreffen, um eine optimale Leistung zu erzielen. Die Ausgangsleistung wird nur geringfällig beeinträchtigt, wenn das Sonnenlicht beiderseits um etwa 10^ von thisem rechten Winkel abweichend auf das Modul trifft.
4. Modulbeschattung: Die Oberfläche des Solarpanels sollte während des Betriebs nicht bes Chattet werden. Schatten von Fremdkörpern und Glas können die Ausgangsleistung erheblich reduzieren.

Leistungsprobleme aufgrund von Fehlfunktionen des Moduls: Wenn das Modul immer noch keinen Strom erzeugt oder seine Ausgangsleistung welt unter den erwarteten Nennleistungswerten bleibt, nachdem die oben genannten Probleme behoben wurden, liegt möglicherweise ein Problem mit dem Modul selbst vor. Wenden Sie sich in diesen Fall an den Kundendienst.

Wie viel Strom kann das 110-W-Solarpanel unter normalen Bedingungen erzeugen?

Das hangt in erster Linie von den Wetterbedingungen ab. Verallgemeinert ausgedruckt erzeugt das Sonnenlicht, das in einem Winkel von 90^ auf das 110-W-Modul trifft, an einem klaren, wolkenfreien Tag in der Regel 80 W-90 W Leistung. (Unter Testbedingungen liegen die aktuellen Lichtbedingungen normalerweise bei einer Modultemperatur von 50^ (122 F) bei 800 W-900 W/m² (74,3 W-83,6 W/ft²). Die Nennleistungen unter Testbedingungen basieren auf 1000 W/m² (92,9 W/ft²) bei einem Luftmassenkoeffizienten von 1,5 AM und einer Modultemperatur von 25^ (77 F). In den Wintermonaten wurden in der Mittagssonne in der Regel Leistungswerte nahe den Nennwerten beobachtet.)

Was sollte ich über die Betriebstemperatur, Lagerung und Verwendung des 110-W-Solarpanels worden?

Die Betriebstemperatur des Solarpanels beträgt -20 °C bis +85 °C (-4 °F bis +185 °F). Das Modul sollte in seine ursprüngliche Form gefaltet und in der Schutzhülle (Seitenstütze) aufbewahrt werden. Dadurch ist für einen ausreichenden Schutz des Produkts gesorgt. Um die Lebensdauer des Moduls zu verlangern, stellen Sie safer, dass das Produkt keinen äußerten Käuften/Stößen ausgesetzt wird, wenn es nicht verwendet wird.

Das Solarpanelarf nicht fallen gelassen, durchstochen oder gebogen werden, und man darf sich nicht daraufuf setzen. Dadurch konnen die Zellen brechen und das Modul unbrauchbar werden. Solche Schaden sind nicht durch die kostenlose Garantie abgedeckt.

Kann ich Powerstations anderer Anbieter mit dem 110-W-Solarpanel von EcoFlow verwenden?

Ja, aber nur bestimmte Typen. Die verwendete Powerstation muss mit den MC4-Standards kompatibel sein, damit sie ordnungsgemäß Funktioniert. Darüber hinaus bieten Powerstations anderer Marken möglicherweise nicht die gleichen Kompatibilitätstufen wie Powerstations der Marke EcoFlow, haben möglicherweise niedrigere Nennleistungen und bieten möglicherweise nicht dieselbe Leistung.

Kann ich 110-W-Solarpanele mit Solarpanellen anderer Groß in Reihe schalten?

Ja, aber das wird nicht empfohlen. Die Spannungen der beiden Module sind während identisch, die Nennströme jedoch nicht. Das bedeutet, dass bei einer Reihenschaltung der Module der Strom auf den Strom des Moduls mit dem niedrigeren Nennstrom begrenzt ist und das volle Leistungspotenzial des 110-W-Solarpanels nicht ausgeschöft werden kann, was zu einem Szenario der Art 1 + 1 < 2 führt. Wenn Sie mehrere Module in Reihe schalten möchten, kaufen Sieitte Module der gleichen Leistung.

Kann ich 110-W-Solarpanele parallel schalten?

Ja, aber das wird nicht empfohlen. Durch Parallelschaltungen verdoppelt sich der Gesamtstrom der Eingangsleistung. 110-W-Solarpanele konnenzar parallel geschaltet werden, allerding kann der Ausgangsstrom dadurch die Eingangsstrombegrenzung der Powerstation überschreiben. Es sollenn hochstens zwei 110-W-Module parallel geschaltet werden.

Wenn sie mehr als zwei 110-W-Module parallel schalten möchten, sollte der maximale Eingangsstrom ihrer Powerstation größter als 20 A sein.

Technische Spezifikationen

110-W-Solarpanel

Nennleistung: 110 W (+/-5 W)*

Leerlaufspannung: 21,8 V

Betriebsspannung: 18,4 V

Kurzschlussstrom: 6,5 A

Betriebsstrom: 6,0 A

Wirkungsgrad: 22,8 %

Zellentyp: Monokristallines Silizium

Allgemeines

Solarpanel: ca. 8,8 lbs (4 kg)

Abmessungen (entfaltet): 16,5 × 70,3 × 1,0 Zoll (42,0 × 178,5 × 2,5 cm)

Abmessungen (gefaltet): 16,5 × 18,9 × 1,0 Zoll (42,0 × 48 × 2,5 cm)

Garantie: 12 Monate

Tests und Zertifizierungen

FC 10 ☎ CCE ☎ IP68

*Standardtestbedingungen: 1000 W/m², 1,5 AM, 25 °C

Temperaturkoeffizienten

TK Leistung - (0,39± 0,02)% /k

TK Spannung - (0,33± 0,03)% /k

TK Strom +(0,06 ±0,015) %/k

Hiermit erklart EcoFlow Inc., dass der typ des Solarpanel der Richtlinie 2014/30/EU,

2011/65/EU(RoHS), (EU) 2015/863(RoHs) entspricht. Der vollstandige Text der

EUKonformitatserklung ist unter der folgenden Internetadresse verfügbar:

eu: http://www.ecoflow.com/eu/eu-compliance

uk: http://www.ecoflow.com/uk/eu-compliance

de: http://www.ecoflow.com/de/eu-compliance
