Produkttyp	Tragbares Solarmodul
Marke	EcoFlow
Modell	160W Solar Panel
Nennleistung	160 W (+/- 5 W)
Leerlaufspannung (Voc)	21,4 V
Betriebsspannung	18,2 V
Kurzschlussstrom (Isc)	9,6 A
Betriebsstrom	8,8 A
Wirkungsgrad	21 % bis 22 %
Zelltyp	Monokristallines Silizium
Anschluss	MC4
Abmessungen (ausgeklappt)	68,5 x 159,0 x 2,5 cm
Abmessungen (zusammengeklappt)	68,5 x 43,0 x 2,5 cm
Gewicht	ca. 5,6 kg
Schutzart	IP68
Garantie	12 Monate
Lieferumfang	Solarmodul, Schutztasche/Ständer, Solarladekabel MC4 auf XT60, Karabiner x4, Bedienungsanleitung und Garantiekarte
Temperaturkoeffizient (Leistung)	-0,39 %/°C
Temperaturkoeffizient (Spannung)	-0,33 %/°C
Temperaturkoeffizient (Strom)	+0,06 %/°C
Empfohlene Nutzung	Volle Sonne, Platte senkrecht zu den Strahlen, ohne Hindernis
Kompatibilität	EcoFlow DELTA- und RIVER-Stromstationen (separat erhältlich)

Häufig gestellte Fragen - 160W Solar Panel ECOFLOW

Wie schließe ich das EcoFlow 160W Solarmodul an eine Stromstation an?

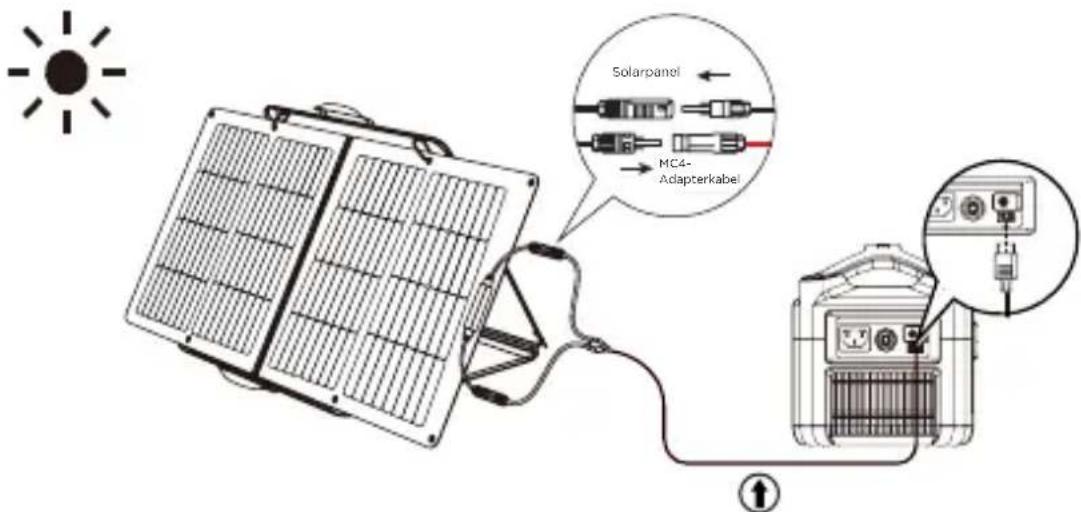

Verwenden Sie das mitgelieferte Solarladekabel MC4 auf XT60. Schließen Sie die MC4-Stecker des Kabels an die Ausgänge des Panels an und dann den XT60-Stecker an den XT60-Port der EcoFlow-Station (DELTA oder RIVER).

Kann ich mehrere EcoFlow 160W Solarmodule zusammen verwenden?

Ja, Sie können sie parallel oder in Reihe schalten. Für Parallelschaltung verwenden Sie ein MC4-Parallelkabel (nicht im Lieferumfang). Befolgen Sie das Schema im Handbuch, um Überspannungen zu vermeiden.

Was ist die beste Ausrichtung für das Solarmodul?

Stellen Sie das Panel in die volle Sonne, senkrecht zu den Strahlen. Verwenden Sie die Tasche als Ständer, um das Panel vor 10 Uhr und nach 14 Uhr zwischen 30° und 45° zu neigen. Mittags legen Sie es flach hin.

Ist das Panel wasserdicht?

Ja, das 160W Panel hat die Schutzart IP68, was bedeutet, dass es staubdicht ist und längerem Eintauchen in Wasser standhält.

Wie reinige ich das EcoFlow 160W Solarmodul?

Reinigen Sie das Panel mit einem weichen Tuch und warmem Wasser. Verwenden Sie keine scheuernden Mittel oder Lösungsmittel. Stellen Sie sicher, dass das Panel vor der Reinigung abgesteckt ist.

Wie hoch ist die tatsächliche Ausgangsleistung des Panels?

Die Nennleistung beträgt 160 W (+/- 5 W) unter Standardtestbedingungen (1000 W/m², AM1.5, 25 °C). Unter realen Bedingungen kann sie je nach Sonneneinstrahlung und Temperatur variieren.

Ist das Panel mit anderen Marken von Stromstationen kompatibel?

Es ist hauptsächlich für EcoFlow-Stationen ausgelegt. Es kann mit anderen Stationen verwendet werden, die über einen XT60-Port verfügen, aber überprüfen Sie die Kompatibilität von Spannungen und Strömen.

Wie lagere und transportiere ich das Solarmodul?

Falten Sie es sorgfältig und legen Sie es in die mitgelieferte Schutztasche. Die Tasche dient auch als Ständer bei der Nutzung. Lagern Sie es an einem trockenen Ort.

Welche Garantie hat das EcoFlow 160W Solarmodul?

Die Garantie beträgt 12 Monate ab Kaufdatum. Bewahren Sie die Garantiekarte und die Rechnung für eventuelle Ansprüche auf.

Kann ich das Solarladekabel für andere Zwecke verwenden?

Nein, das MC4-auf-XT60-Kabel ist ausschließlich für die Verbindung zwischen Solarmodul und Stromstation vorgesehen. Verwenden Sie es nicht, um Panels untereinander zu verbinden.

BEDIENUNGSANLEITUNG 160W Solar Panel ECOFLOW

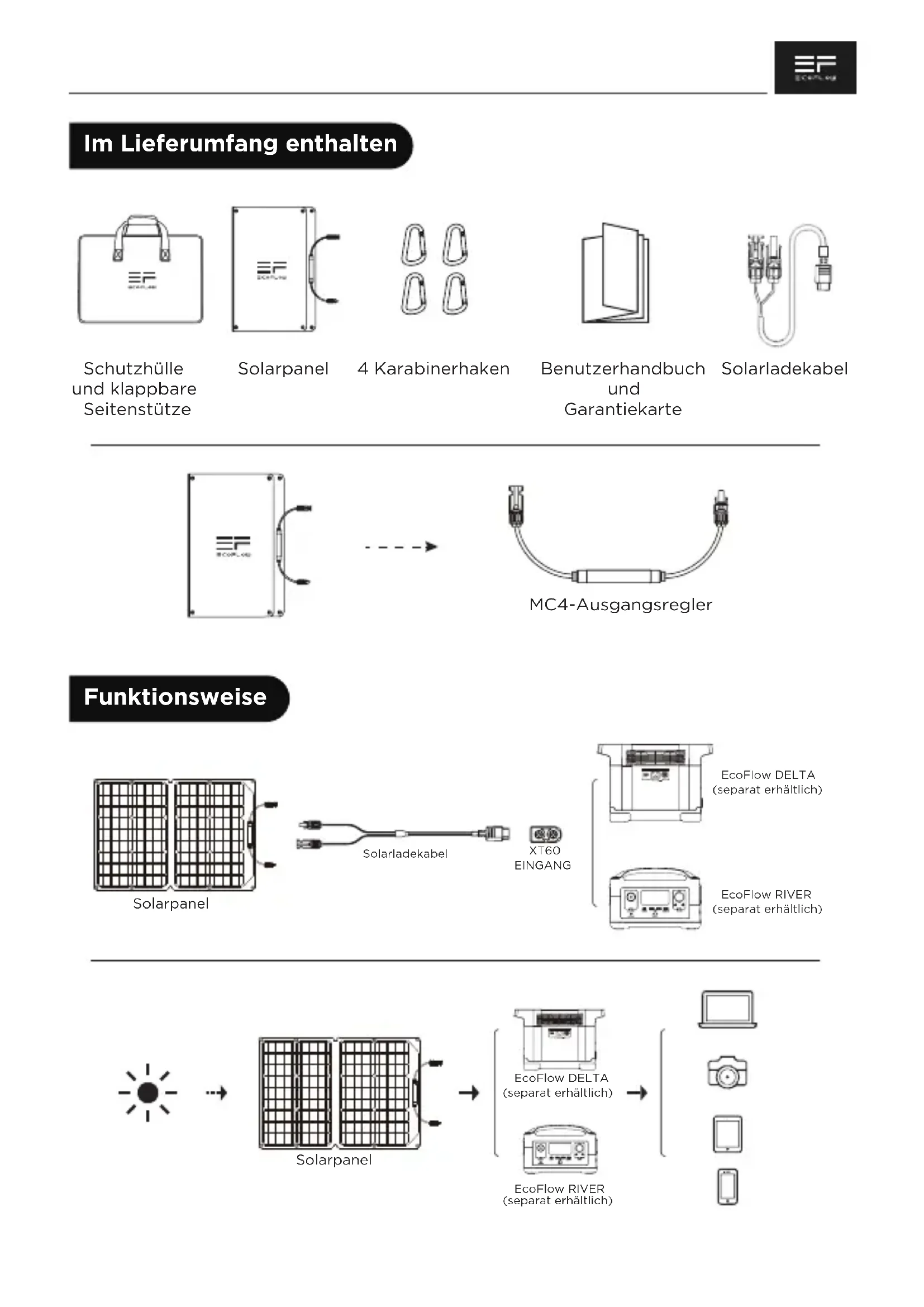

Im Lieferumfang enthalten

Schutzhülle und klappbare Seitenstütze

Solarpanel

4 Karabinerhaken

Benutzerhandbuch und Garantiekarte

Solarladekabel

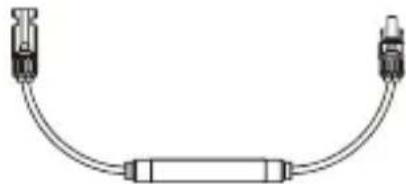

MC4-Ausgangsregler

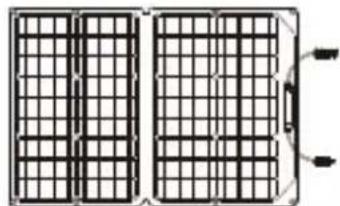

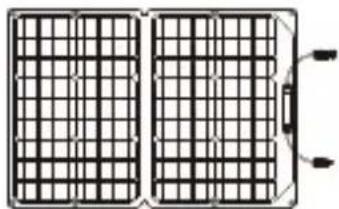

Funktionsweise

Solarpanel

Solarladekabel

EINGANG

EcoFlow DELTA (separat erhältlich)

EcoFlow RIVER (separat erhältlich)

Solarpanel

EcoFlow DELTA (separatehaltlich)

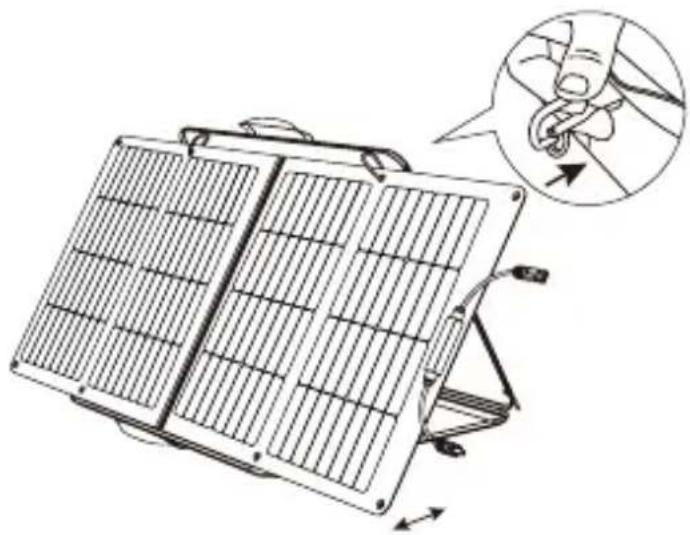

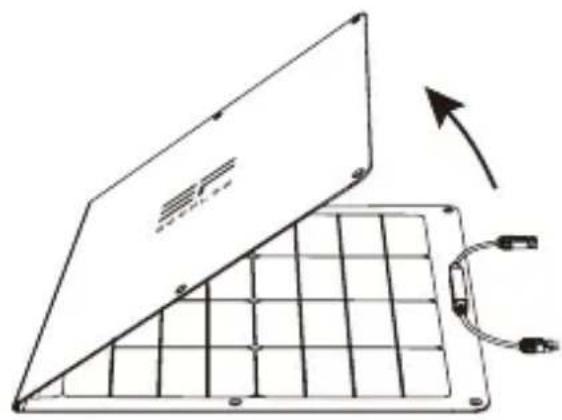

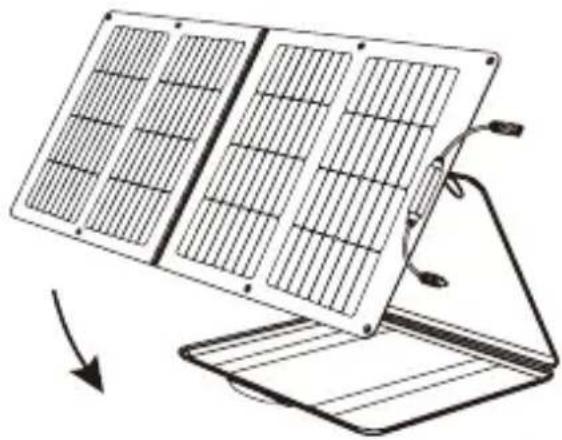

Aufstellung des Solarpanels

1

2

3

4

Dieses Kabelarfur fur die Verbindung zwischen Solarmodulen und Energiespeicher verwendet werden.

Es ist verboten, sie für die Zusammenhangtung von Solarmodulen oder für andere Anschlusszwecke zu verwenden.

5

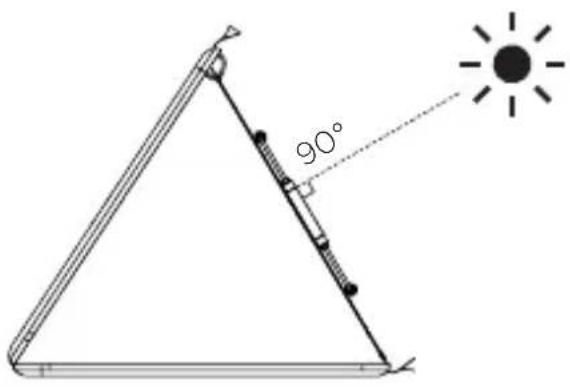

Um den Wirkungsgrad des EcoFlow 160-W-Solarpanels zu erhöhen, verwenden Sie es bei direkter Sonneneinstrahlung, positionieren Sie es senkrecht zum Sonnenlicht und stellen Sie safer, dass die Solarpanele unverdeckt sind.

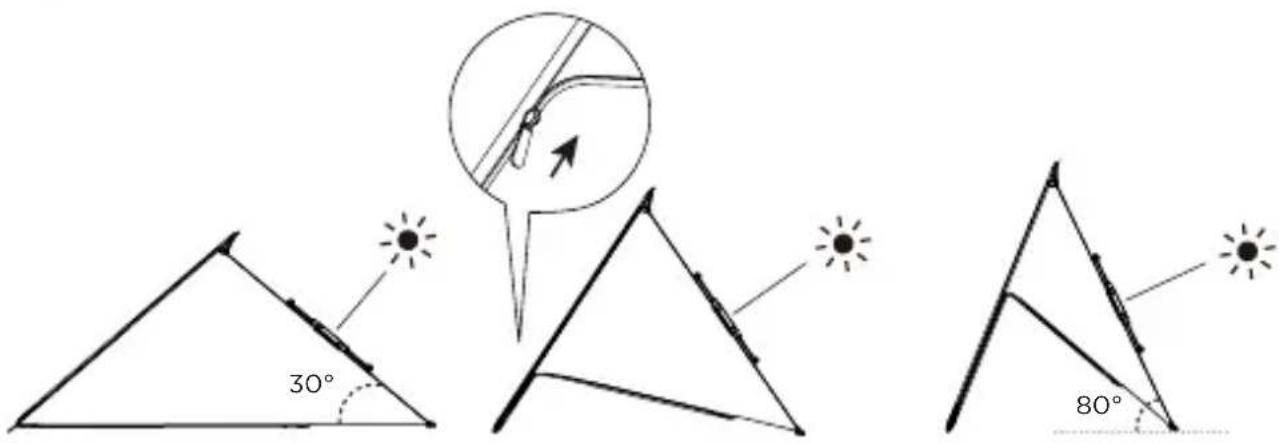

AnpassendesWinkels

6

Um bessere Ladeergebnisse zu erreichen, kann die Schutztasche auch als klappbare Seitenstütze verwendet werden, um das Solarpanel in einem Winkel von 30^ - 80^ geneigt aufzustellen.

7

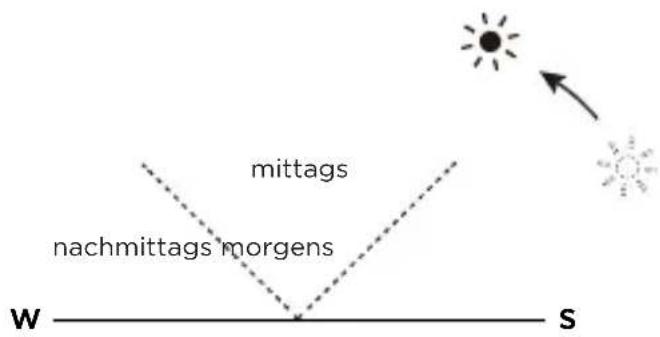

Die Seitenstütze sollen nur vor 10:00 Uhr oder nach 14:00 Uhr verwendet werden. Um das Modul in der Mittagssonne zu verwenden, legen Sie es einfach flach auf den Boden.

Beschleunigung der Solarladung

Parallelschaltung von Solarpanellen (siehe Abbildung unten)

1. Verbinden Sie die Pluspole der zwei Solarpanele mit dem MC4-Parallelkabel und wiederholen Sie den Schritt bei den Minuspolen.
2. Verbinden Sie die Steckverbinder des Parallelkabels (Ausgangsseite) mit den MC4-Steckverbindern des Solar-Ladekabels (MC4-zu-XT60-Kabel).
3. Verbinden Sie den XT60-Steckverbinder am Solar-Ladekabel (MC4-zu-XT60-Kabel) mit dem XT60-Eingang an der tragbaren Powerstation, um diese aufzuladen.

Reihenschaltung von Solarpanelen

(siehe Abbildung unten)

1. Stecken Sie den Stecker eines Solarpanels in die Buchse eines anderen, um drei Solarpanele in Reihe zu schalten.
2. Verbinden Sie die beiden in Schritt 1 nicht verdrahteten Steckverbinder jeweils mit dem Solar-Ladekabel (MC4-zu-XT60-Kabel).
3. Verbinden Sie den XT60-Steckverbinder am Solar-Ladekabel (MC4-zu-XT60-Kabel) mit dem XT60-Eingang an der tragbaren Powerstation, um diese aufzuladen.

Weitere Informationen und Hinweise zum Aufladen mit Solarstrom finden Sie im Benutzerhandbuch ihrer tragbaren Powerstation.

Technische Spezifikationen

160-W-Solarmodul

Nennleistung: 160 W (+/-5 W)*

Leerlaufspannung: 21,4 V

Betriebsspannung: 18,2 V

Kurzschlussstrom: 9,6 A

Betriebsstrom:8,8A

Wirkungsgrad: 21% - 22%

Zellentyp: Monokristallines Silizium

Steekertype: MC4

Allgemeines

Solarpanel: ca. 12,3 lbs (5,6 kg)

Abmessungen (entfaltet):

26,9× 62,6× 1,0 Zoll (68,5× 159,0× 2,5cm)

Abmessungen (gefaltet):

26,9× 16,9× 1,0 Zoll (68,5× 43,0× 2,5cm)

Garantie: 12 Monate

Tests und Zertifizierungen

IP68

60-W-Solarmodul

Nennleistung: 60 W (+/-5 W)*

Leerlaufspannung: 21,6 V

Betriebsspannung:18,2V

Kurzschlussstrom: 3,5 A

Betriebsstrom:3,3A

Wirkungsgrad: 21% - 22%

Zellentyp: Monokristallines Silizium

Steckertype: MC4

Allgemeines

Solarpanel: 5,5 lbs (2,5 kg)

Abmessungen (entfaltet):

21,1× 32,4× 1,0 Zoll (53,5× 82,2× 2,5cm)

Abmessungen (gefaltet):

21,1× 16,7× 1,0 Zoll (53,5× 42,5× 2,5cm)

Garantie: 12 Monate

Tests und Zertifizierungen

IP67

*Standardtestbedingungen: 1000 W/m², 1.5 AM, 25 °C

Temperaturkoeffizienten

TK Leistung - (0,39 + / - 0,02)% /k

TK Spannung - (0,33 + / - 0,03)% /k

TK Strom + (0,06 +/-0,015) %/k
