用户手册 160W Solar Panel ECOFLOW

*標準nt卜条件：1000W/m2、AM1.5、 25^

電圧溫度係數 -0.33 + / - 0.03)% /k

電流温度係數 + (0.06 + / - 0.015)% /k

ECOFLOW

太阳能充电板

联系我们：

ecoflow.com

[e-mail]

包装清单

太阳能充电板
保护套 （支架）

太阳能充电板

用户手册和保修卡

太阳能充电线挂钩 × 4

X4

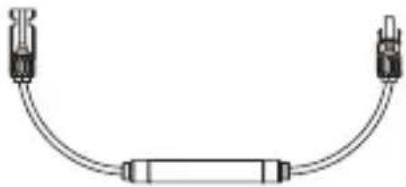

MC4 输出控制器

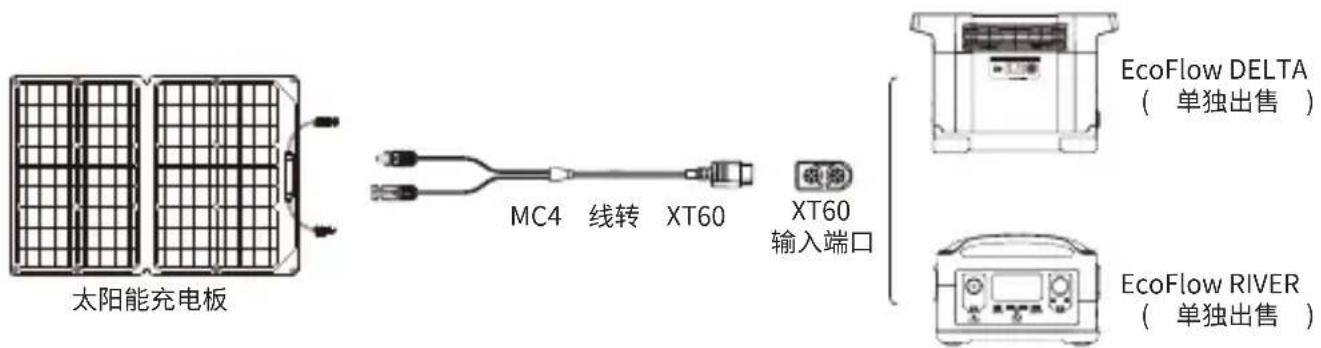

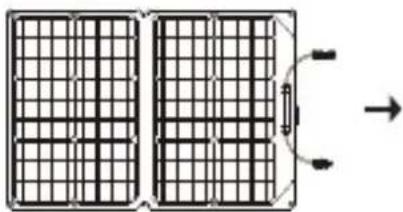

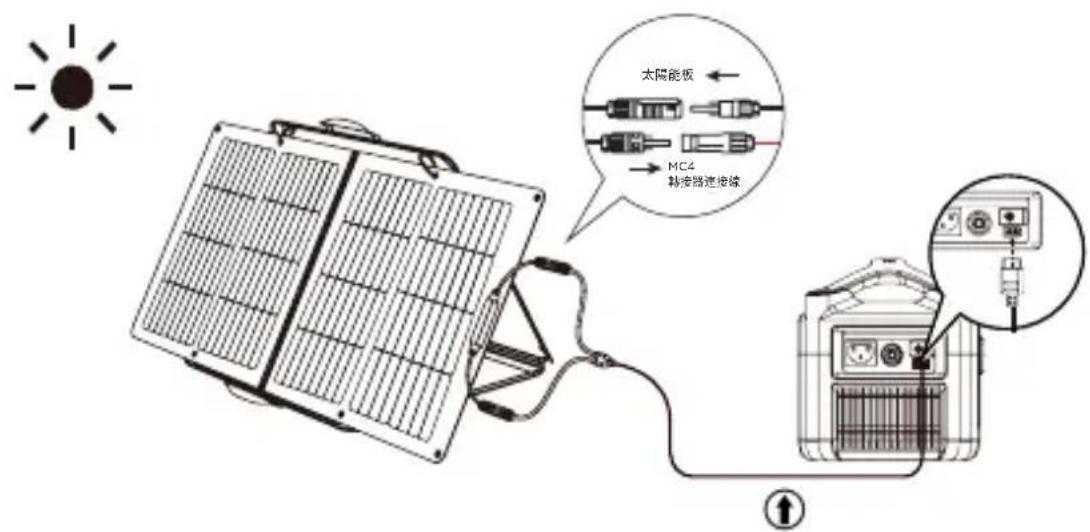

如何工作

太阳能充电板

EcoFlow RIVER（单独出售）

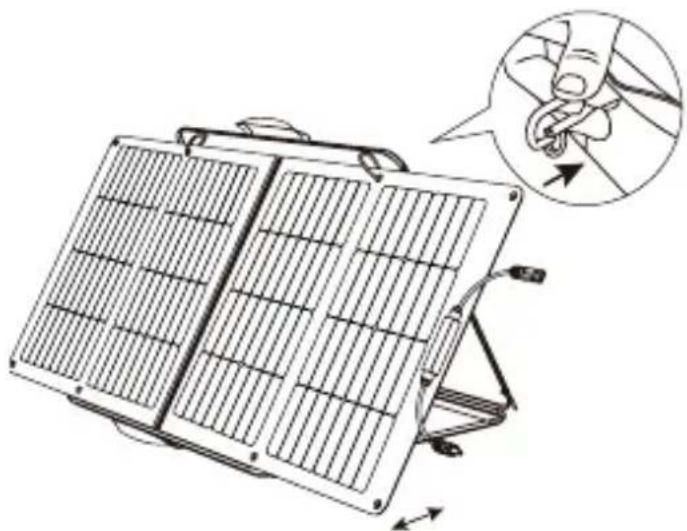

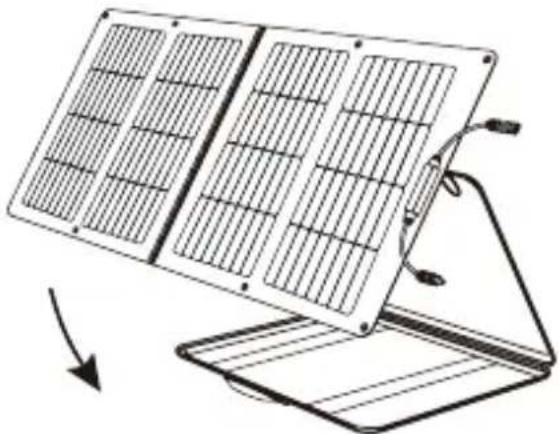

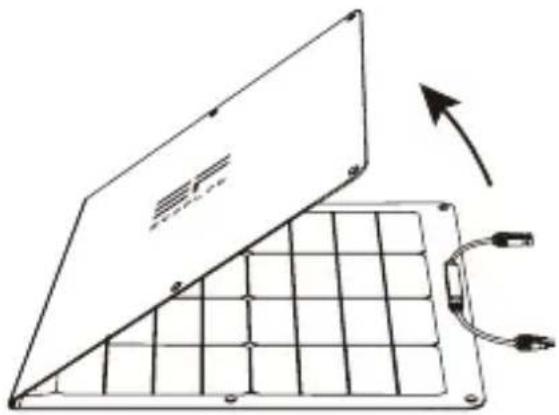

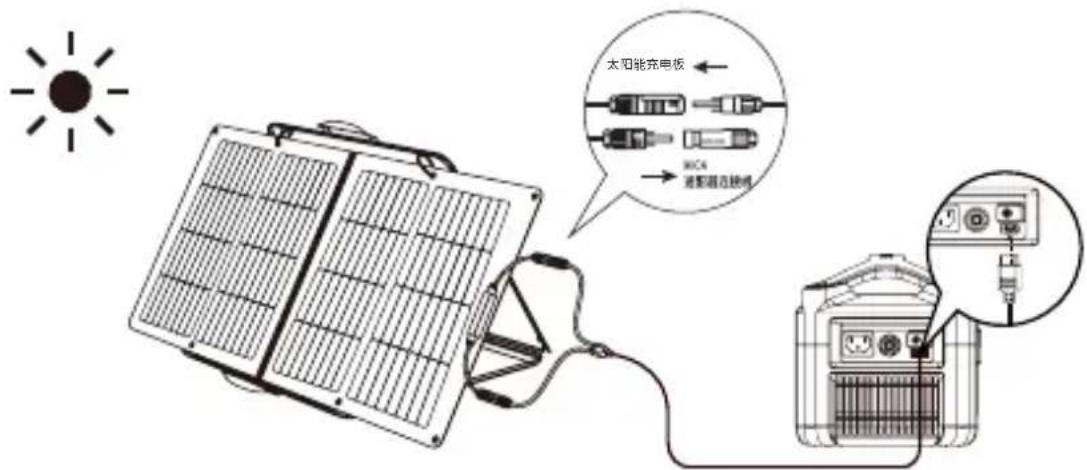

太阳能板使用方法

1

2

3

4
①

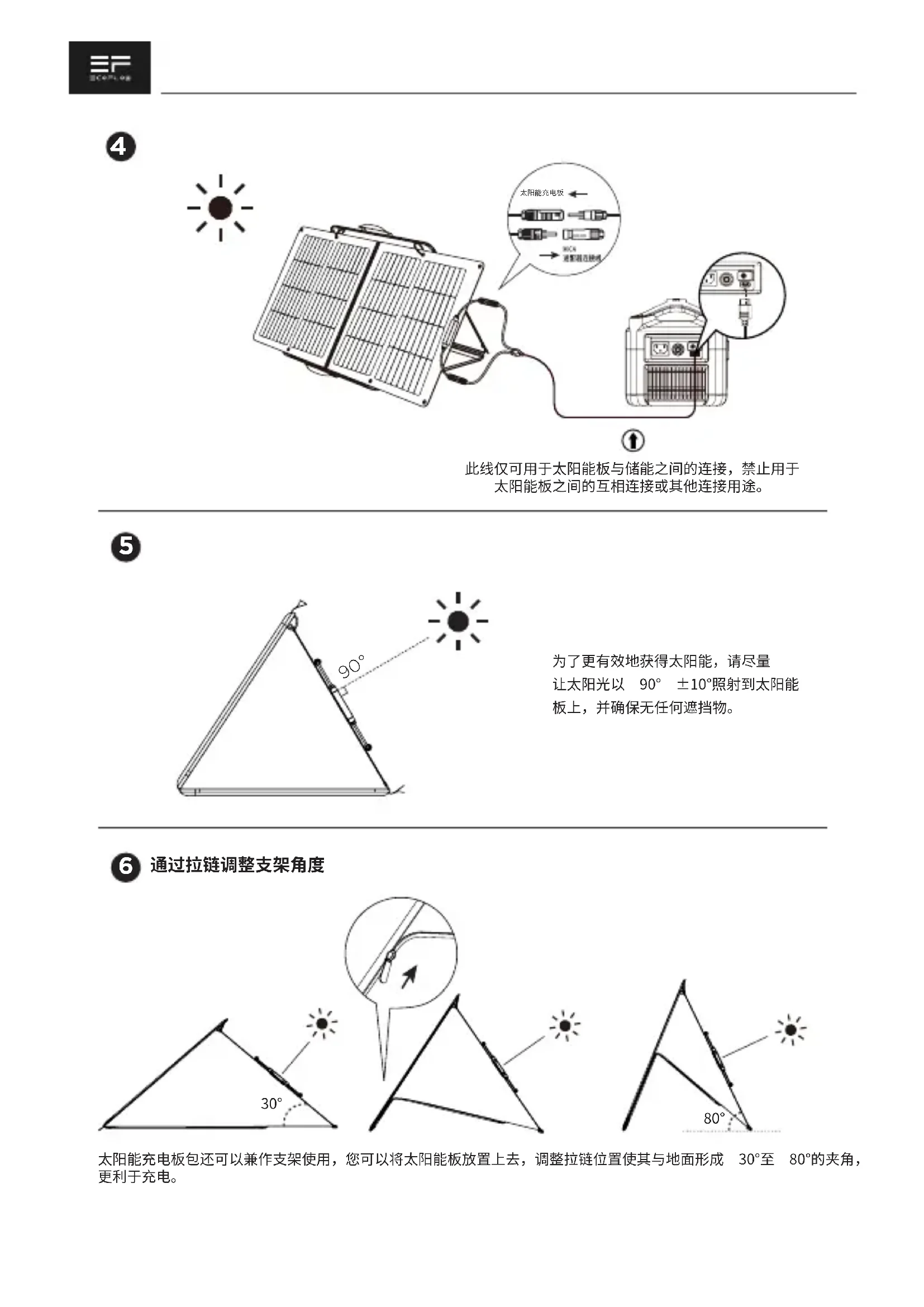

此线仅可用于太阳能板与储能之间的连接，禁止用于太阳能板之间的互相连接或其他连接用途。

5

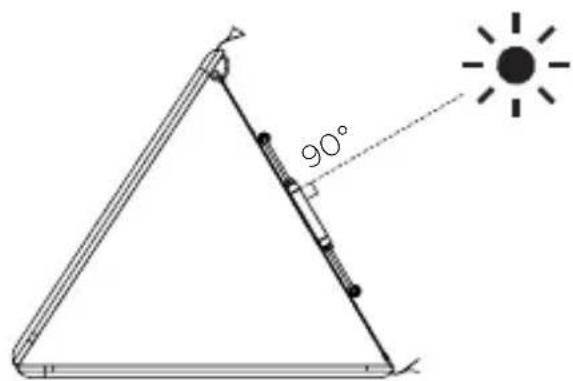

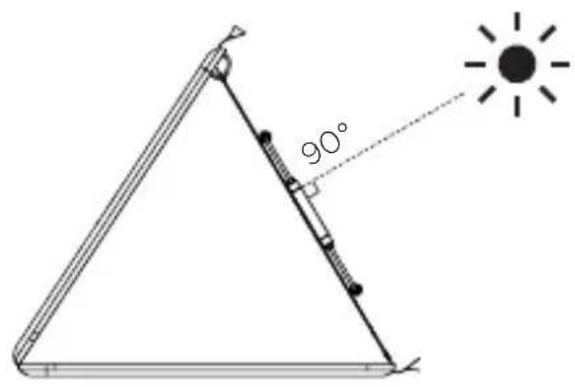

为了更有效地获得太阳能，请尽量让太阳光以 90^ ± 10^ 照射到太阳能板上，并确保无任何遮挡物。

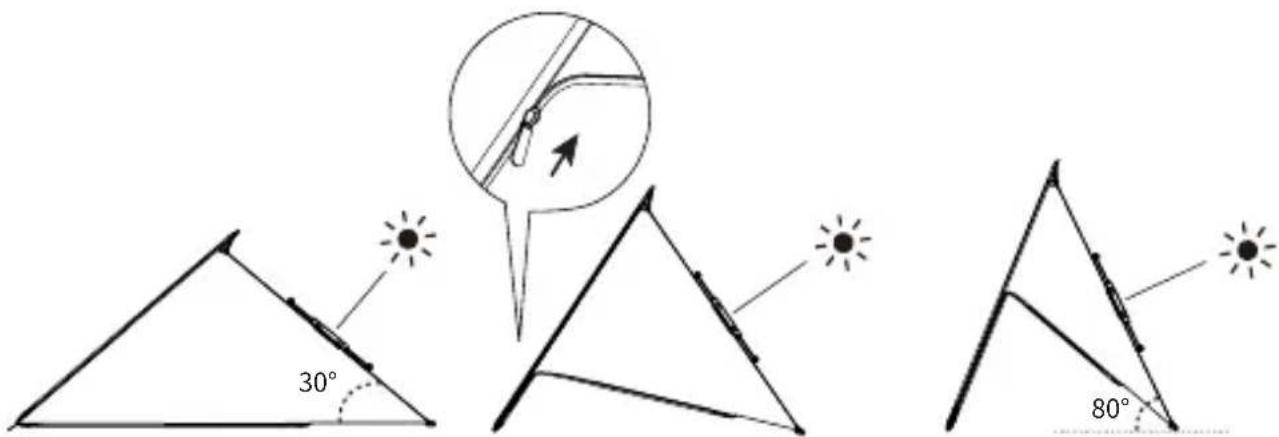

通过拉链调整支架角度

6

太阳能充电板包还可以兼作支架使用，您可以将太阳能板放置上去，调整拉链位置使其与地面形成 30^ 至 80^ 的夹角，更利于充电。

7

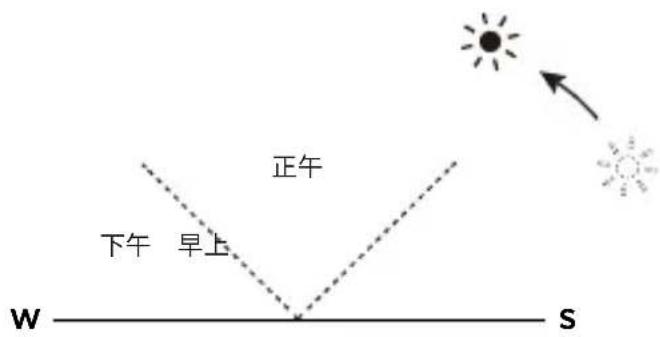

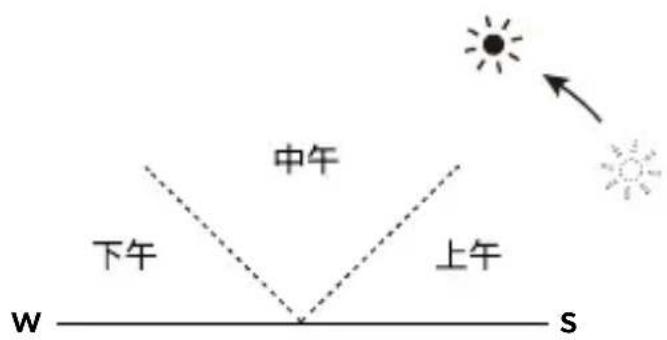

太阳能充电板包的支撑使用仅适用于10点前及14点后的太阳光线，正午时将太阳能板充电板平铺于地面即可。

获取更快的充电速度

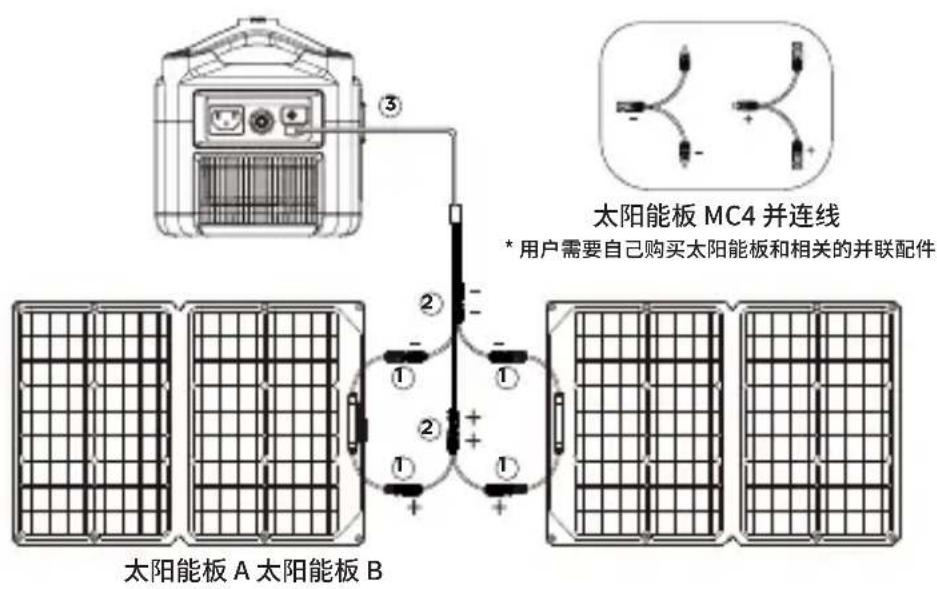

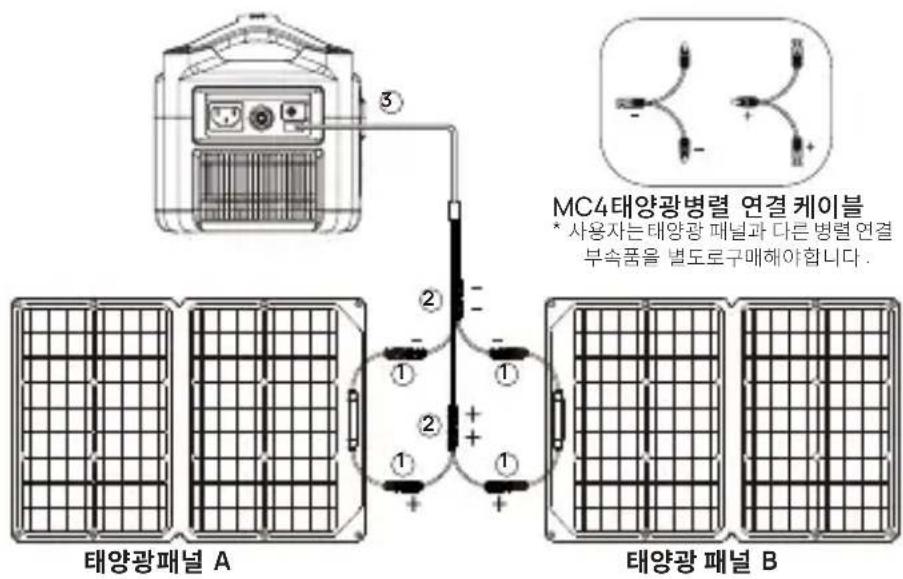

并联示例

（如下图所示）

1、将两块太阳能板的正极与正极、负极与负极通过 MC4 并联线进行并联。
2、用MC4转XT60线连接MC4并联线的汇流接头。
3、再用MC4转XT60线连接主产品的XT60端口，给主产品充电。

• 不同主产品的太阳能板充电方式请参照主产品的说明书

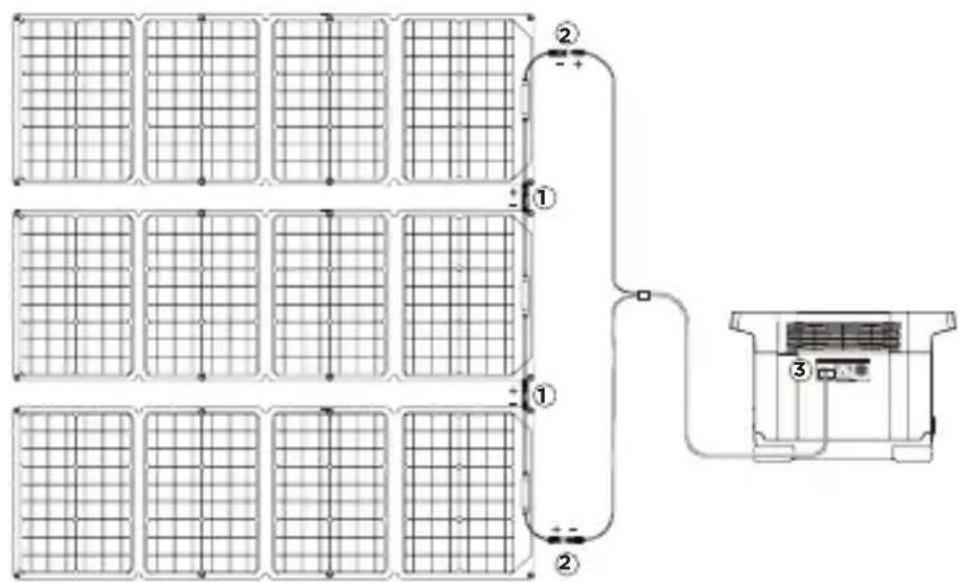

串联示例

（如下图所示）

1、将三块太阳能充电板的 MC4 接口正负极首尾相接进行串联。
2、串联好之后，用MC4转XT60线连接剩余的两个正负极MC4接口。
3、再用 MC4 转 XT60 线连接主产品的 XT60 端口，给主产品充电。

• 不同主产品的太阳能板充电方式请参照主产品的说明书

技术参数

160W 太阳能充电板

额定功率：160W(+/-5W)*

开路电压：21.4V

工作电压：18.2V

短路电流：9.6A

工作电流：8.8A

效率：21%-22%

电池类型：单晶硅

接口类型：MC4

常规

太阳能充电板：约 5.6 千克

展开尺寸：68.5*159.0*2.5 厘米

折叠尺寸：68.5*43.0*2.5 厘米

保修期：12 个月

检测和认证

标准测试条件：1000W/m2，AM1.5， 25^ C

60W 太阳能充电板

额定功率：60W(+/-5W)*

开路电压：21.6V

工作电压：18.2V

短路电流：3.5A

工作电流：3.3A

效率：21%-22%

电池类型：单晶硅

接口类型：MC4

常规

太阳能充电板：约 2.5 千克

展开尺寸：53.5*82.2*2.5 厘米

折叠尺寸：53.5*42.5*2.5 厘米

保修期：12 个月

检测和认证

FC 10 ☑ C E ☑ IP67

温度系数

功率表现温度系数	- (0.39+/-0.02)%/k
电压表现温度系数	- (0.33+/-0.03)%/k
电流表现温度系数	+(0.06+/-0.015)%/k

ECOFLOW

SOLARPANEL

Kontakt:

ecoflow.com

钒斯徳德能是云原10尼远，无是云幸2
T 2
当在天的时

邯在天

Taeongtae 1

1. 多派同的
2. 男默贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝
3. 1. TAEYANGFANTXINTEI（MC4-XT60KII）的XT60KITNDEHJHADWISSTEAI，

T

(Аларгий саду)

4

此線僅可用於太陽能板與儲能之間的連接，禁止用於太陽能板之間的互相連接或其他連接用途。

5

如要提升 EcoFlow 160W 太陽能板的效能，請確保陽光可直接照射太陽能板，並將太陽能板以垂直於陽光的方式擺放且不被阻擋。

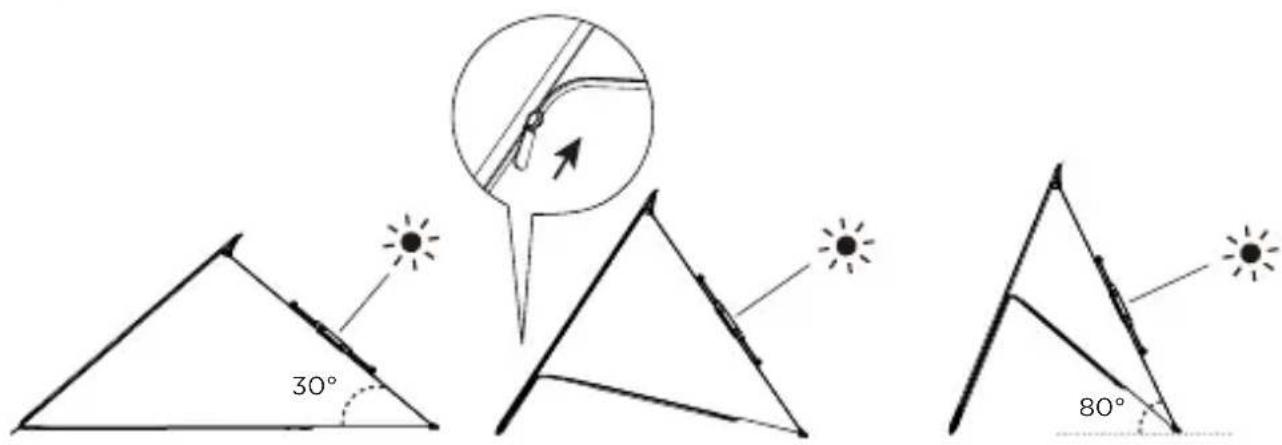

调整角度

6

為提升充電效能，亦可將保護套用作支架，將太能能板以30至80度角擺放。

7

支架只應在早上10時前或下午2時後使用。如要在正午陽光下使用產品，只需將太陽能板平放在地面。

加快太陽能充電

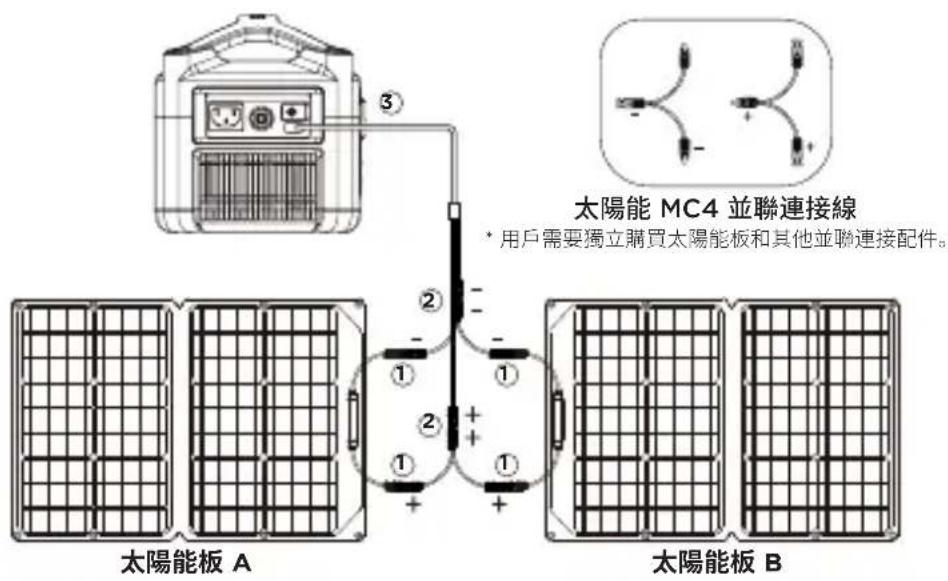

並聯太陽能板（參閱下圖）

1. 使用MC4並聯連接線將兩塊太陽能板的正極連接，並以相同方式連接負極。
2. 分別使用太陽能充電連接線（MC4 轉 XT60 線）的 MC4 連接器連接並聯連接線連接器（輸出端）。
3. 將太陽能充電連接線（MC4 轉 XT60 線）的 XT60 連接器連接至便攜式發電站上的 XT60 端口以重新為產品充電。

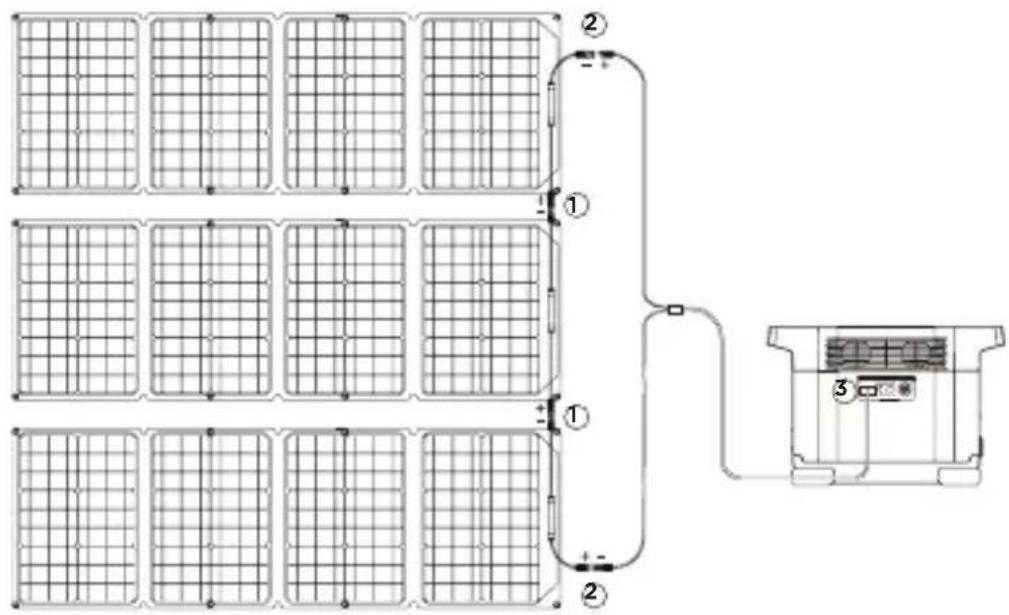

串聯太陽能板

（參閱下圖）

1. 將太陽能板的公頭連接器分別插入另一塊太陽能板的母頭連接器，以將三塊太陽能板串聯。
2. 分別使用太陽能充電連接線（MC4 轉 XT60 線）將步驟 1 中未接線的兩個連接器連接起來。
3. 將太陽能充電連接線（MC4 轉 XT60 線）的 XT60 連接器連接至便攜式發電站上的 XT60 端口以重新為產品充電。

如欲更多太陽能充電的資訊和方法，請參閱特定便携式發電站的用戶手冊。

技術規格

160W 太陽能板

額定功率：160W (+ / - 5W)^*

開路電壓：21.4V

運行電壓： 18.2V

短路電流：9.6A

運行電流：8.8A

效率： 21% - 22%

電池類型：單晶矽

連接器類型：MC4

一般

太陽能板：約12.3磅（5.6公斤）

展開尺寸：

26.962.61.0时（68.5159.02.5厘米）

折叠尺寸：

26.916.91.0时（68.543.02.5厘米）

保養：12個月

通過測試和認證

IP68

60W 太陽能板

額定功率：60W (+ / - 5W)^*

開路電壓：21.6V

運行電壓：18.2V

短路電流：3.5A

運行電流：3.3A

效率： 21% - 22%

電池類型：單晶矽

連接器類型：MC4

一般

太陽能板：5.5磅（2.5公斤）

展開尺寸：

21.132.41.0时（53.582.22.5厘米）

折叠尺寸：

21.116.71.0时（53.542.52.5厘米）

保養：12個月

通過測試和認證

IP67

溫度系數規格

TKPower - (0.39 + / - 0.02)% /k

TKVoltage - (0.33 + / - 0.03)% /k
