160W Solar Panel - Batería portátil ECOFLOW - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO 160W Solar Panel ECOFLOW

Contacte con nosotros:

ecoflow.com

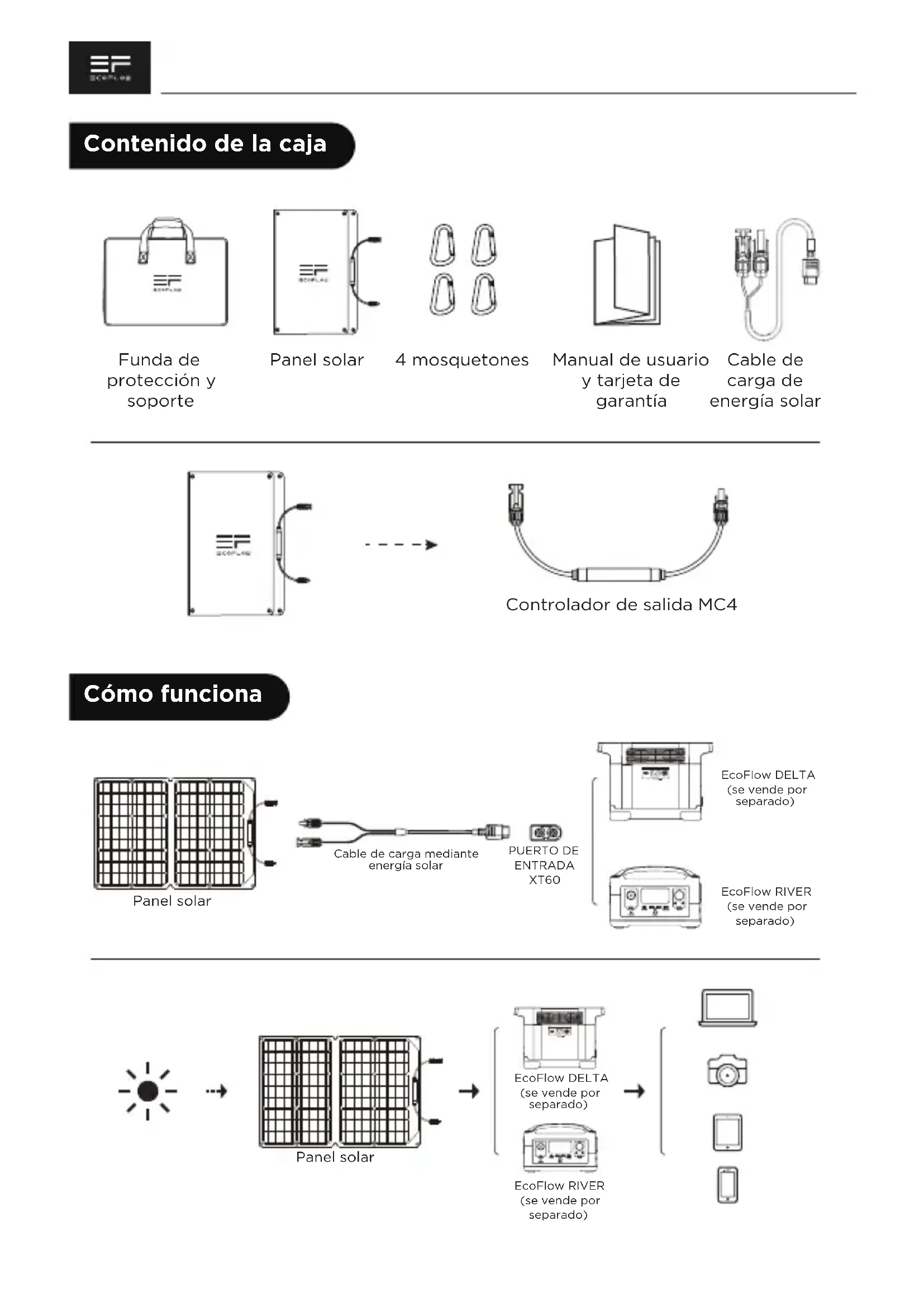

Contenido de la caja

Funda de proteccion y soporte

Panel solar

4 mosquetones

Manual de usuario y tarjeta de garantía

Cable de
carga de
energia solar

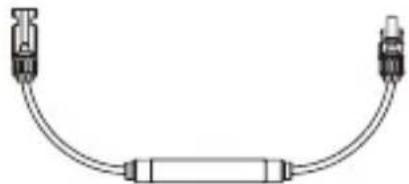

Controlador de salute MC4

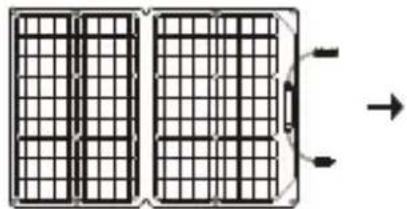

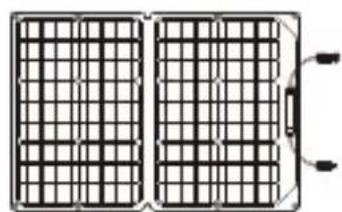

como funciona

Panel solar

Cable de energia solar

PUERTO DE ENTRADA XT60

EcoFlow DELTA (se vende por separado)

EcoFlow RIVER (se vende por separado)

Panel solar

EcoFlow DELTA (se vende por separado)

EcoFlow RIVER (se vende por separado)

Configuración del panel solar

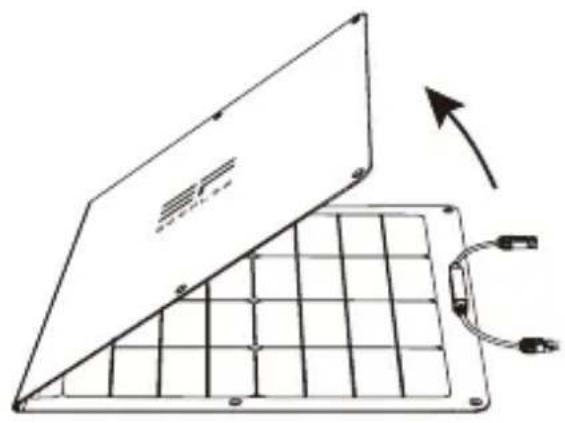

1

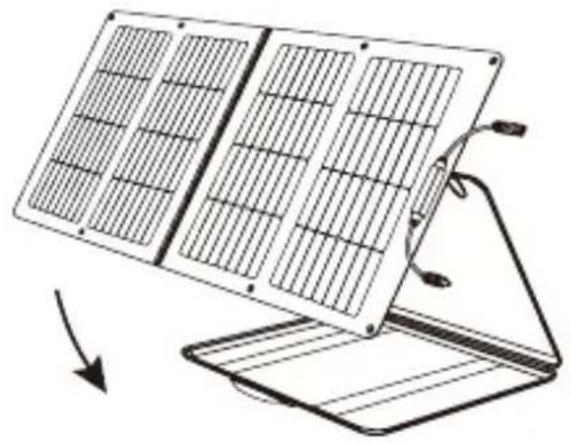

2

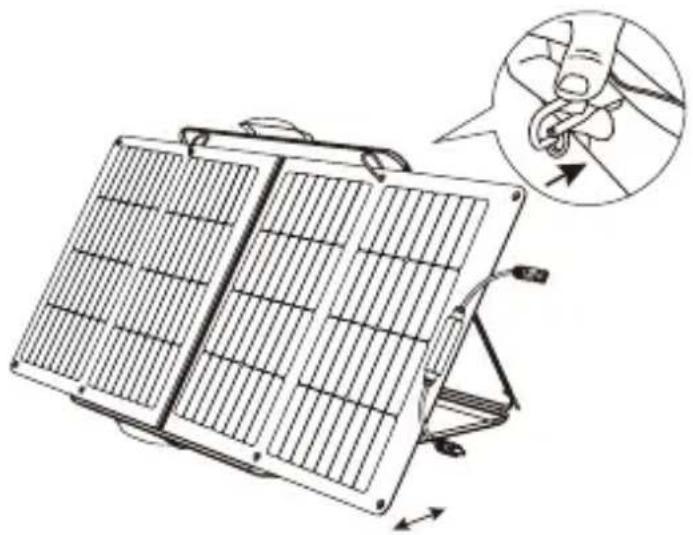

3

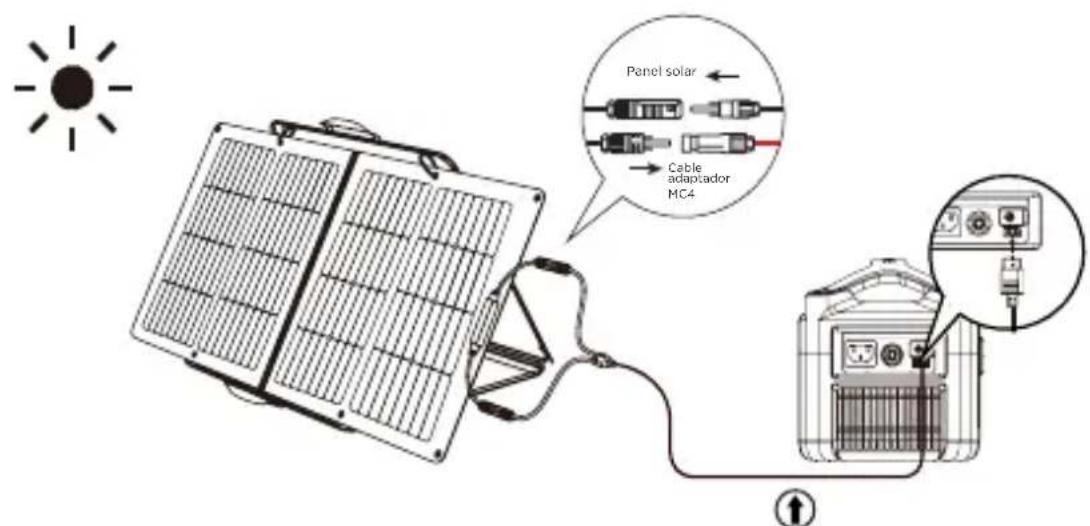

4

Este cable solo puede usar para la conexión entre los paneles solares y el almacenimiento de energia.

5

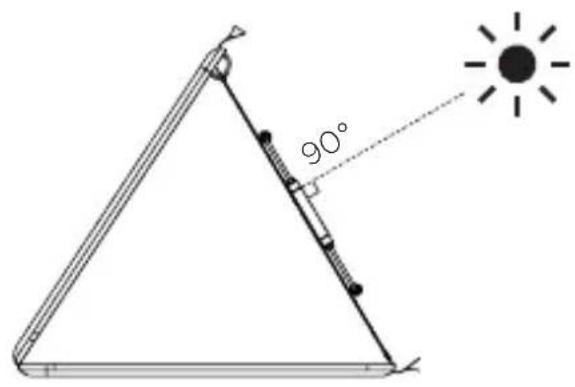

Paraaculareficienceldpanel solar EcoFlowde160W,usoconexposiOndirecta al sol,colquelo en perpendicular a la luz solar y compruebe que esté libre de obstrucciones.

6
Ajuste el ángulo

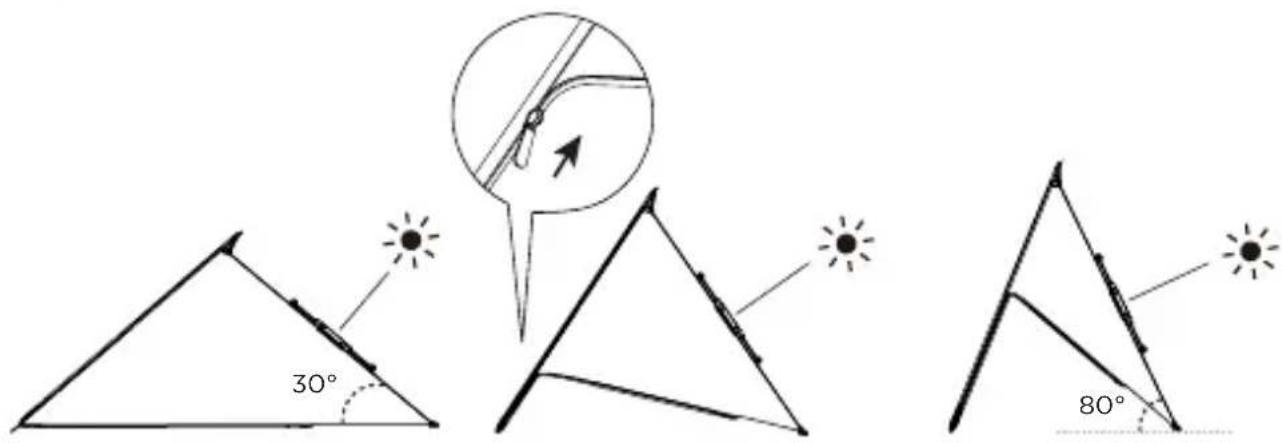

Para melhorar los resultados de cargo, la funda de proteccion también se pueda usar como soporte para sostener el panel solar en un angulo de 30^ - 80^

7

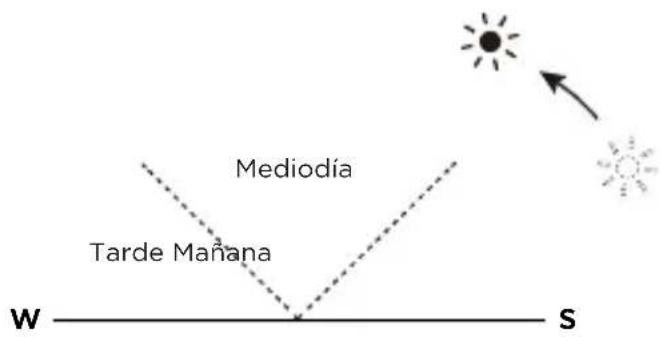

La funciona de soporte solo debeutilizarse antes de las 10:00 o afteresde las 14:00. Para utiliser el producto al sol del mediodía, solo tiene que colocar el panel solar en el suejo.

Carga solar más=rápida

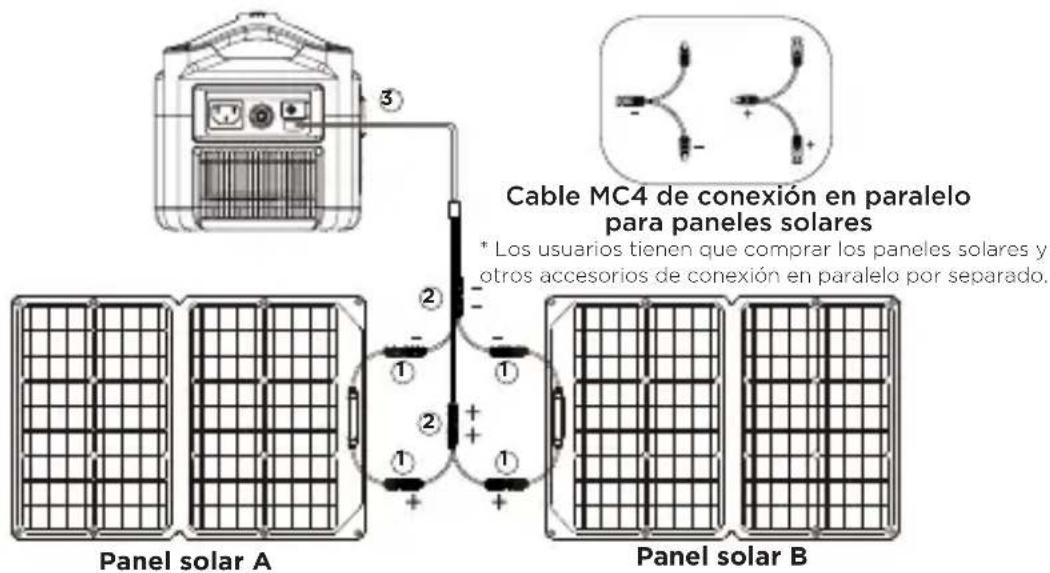

Cableado de paneles solares en paralelo

(consulte la figura.), (siguiente)

1. Conecte los polos positivos de los dos paneles solares con el cable MC4 de connexion en paralelo y repita el paso para los polos negativos.
2. Conecte los conectores del cable de connexion en paralelo (lado de salute) con los conectores MC4 del cable de energia solar (cable de MC4 a XT60), Respectivamente.
3. Conecte el conector XT60 del cable de energia solar (cable de MC4 a XT60) al puerto XT60 del generator de energia portátil para recargar la unidad.

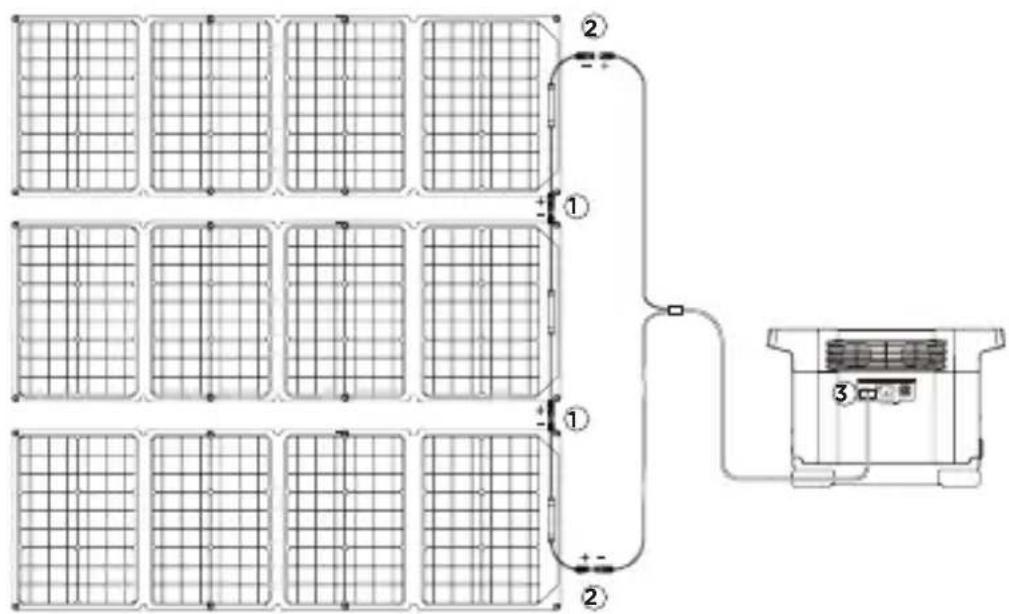

Cableado de paneles solares en série

(consulte la figura.),

1. Encaje el conector macho de un panel solar en el conector hembra del除外, respectivamente, para conectar los tres paneles solares en series.
2. Cablee los dos connectores que no se cablearon en el paso 1 con el cable de energia solar (cable de MC4 a XT60), respectively.
3. Conecte el conductor XT60 del cable de energia solar (cable de MC4 a XT60) al puerto XT60 del generator de energia portátil para recargar la unidad.

• Para Obtener más información sobre los métodos de energia solar, consulte el manual de usuario del generator de energia portátil correspondiente.

Especificaciones sociales

Panel solar de 160 W

Potencia nominal: 160 W(+/-5 W)*

Tensión de circuito abierto: 21,4 V

Tensión de funciona: 18,2 V

Corriente de cortocircuito: 9,6 A

Corriente de funciona: 8,8 A

Efficiencia: 21% - 22%

Tipode celda: Silicio monocristalino

Tipde conector:MC4

General

Panel solar: Aprox. 12,3 lb (5,6 kg)

Dimensiones (sin plegar):

26,9 × 62,6 × 1,0 pulp. (68,5 × 159,0 × 2,5 cm)

Dimensiones (pledado):

26,9× 16,9× 1,0 pulp. (68,5× 43,0× 2,5cm)

Garantia: 12 meses

Ensayos y certifications

IP68

Panel solar de 60 W

Potencia nominal: 60 W(+/-5 W)*

Tensión de circuito abierto: 21,6 V

Tensión de funciona: 18,2 V

Corrente de cortocircuito: 3,5 A

Corriente de funciona: 3,3 A

Efficiencia: 21% - 22%

Tipode celda: Silicio monocristalino

Tipde conector: MC4

General

Panel solar: 5,5 lb (2,5 kg)

Dimensiones (sin plegar): 21,1× 32,4× 1,0 pulp. (53,5× 82,2× 2,5cm)

Dimensiones (pledado): 21,1× 16,7× 1,0 pulp. (53,5× 42,5× 2,5cm)

Garantia: 12 meses

Ensayos y certifications

IP67

*Condiciones de prueba estandar: 1000 W/m2, AM1,5, 25 °C

Especificaciones del coeficiente de temperatura

TKPower - (0,39 + / - 0,02)% /k

TKVoltage - (0,33 + / - 0,03)% /k

TKCurrent +(0,06+/-0,015) %/k

ECOFLOW ZONNEPANEEL
