110W Solar Panel - Batería portátil ECOFLOW - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel solar portátil
Marca	EcoFlow
Modelo	110W Solar Panel
Potencia nominal	110 W (±5 W)
Tensión en circuito abierto	21,8 V
Tensión de funcionamiento	18,4 V
Corriente de cortocircuito	6,5 A
Corriente de funcionamiento	6,0 A
Rendimiento	22,8 %
Tipo de célula	Silicio monocristalino
Índice de protección	IP68
Dimensiones desplegado	42,0 x 178,5 x 2,5 cm
Dimensiones plegado	42,0 x 48,0 x 2,5 cm
Peso	Aproximadamente 4 kg
Temperatura de funcionamiento	De -20 °C a 85 °C
Coeficiente de temperatura (potencia)	-0,39 %/K
Conectividad	Puerto XT60 (salida) y conectores MC4
Garantía	12 meses
Contenido del paquete	Panel solar, funda de protección, cable de carga solar, conectores MC4, 4 mosquetones, manual
Compatibilidad con estaciones	EcoFlow RIVER, DELTA y otras estaciones con estándar MC4
Conexión en serie/paralelo	Posible, respetar los límites de corriente

Preguntas frecuentes - 110W Solar Panel ECOFLOW

¿El panel solar de 110 W genera una potencia total de 110 W?

En condiciones reales, la potencia depende de la insolación, la temperatura y el ángulo. Con tiempo despejado al mediodía, puede alcanzar 80 a 90 W. Las condiciones estándar (1000 W/m², 25 °C) dan 110 W, pero en la práctica, las pérdidas son normales.

¿Qué potencia puede generar el panel solar de 110 W en condiciones normales?

Con tiempo despejado sin nubes, con un ángulo de 90°, cuente 80 a 90 W en verano, y cerca de 110 W en invierno al mediodía gracias a una temperatura de superficie más baja.

¿Cuál es la temperatura de funcionamiento y almacenamiento del panel?

La temperatura de funcionamiento está entre -20 °C y 85 °C. Para el almacenamiento, pliegue el panel y guárdelo en su funda, protegido de golpes y humedad.

¿Puedo usar estaciones de alimentación de otras marcas que no sean EcoFlow con este panel?

Sí, si la estación es compatible con los conectores MC4. Sin embargo, el rendimiento puede ser inferior al obtenido con las estaciones EcoFlow.

¿Puedo conectar paneles solares de 110 W con otros tamaños en serie?

No recomendado. Aunque la tensión sea idéntica, las intensidades difieren, lo que limita la potencia total. Use paneles del mismo tamaño para una conexión en serie.

¿Puedo conectar los paneles de 110 W en paralelo?

Sí, pero con precaución. Dos paneles como máximo en paralelo para no exceder el límite de corriente de la estación. Si más de dos, verifique que la estación acepte más de 20 A.

¿Cómo limpiar y mantener el panel solar?

Limpie la superficie con un paño suave y agua clara. No use productos abrasivos. Evite rayar la superficie. Guárdelo en su funda después de su uso.

¿El panel es impermeable?

Sí, el cuerpo principal del panel está certificado IP68, lo que significa que resiste la inmersión. Sin embargo, la caja de conexiones y los conectores no son sumergibles.

¿Cuál es el número máximo de paneles conectados en serie con una estación EcoFlow?

Depende de la estación: RIVER mini: 1, RIVER: 1, DELTA mini: 3, DELTA: 3, DELTA Max: 4, DELTA Pro: 6.

¿Cómo maximizar la eficiencia de carga?

Coloque el panel perpendicularmente a los rayos del sol (ángulo de 90°), evite cualquier sombra, use el soporte para inclinar entre 25° y 80° antes de las 10 h y después de las 14 h, y limpie regularmente la superficie.

MANUAL DE USUARIO 110W Solar Panel ECOFLOW

Estamarca indica que este producto no debe ser eliminado en la basura del hogar en la Unión Europea. Debe reciclar este producto adeuadamente para evitar posiblesdaños al medio ambiente o riesgos para la salute humana a工程技术 de la eliminación no controlada y para promover la reutilización de recursos materiales. Debe devolver su producto uso en un punto adeuado de recogida o contactar el vendedordondecompréeste producto.El vendedordebeaceptar productos usados ydevolverlos en una planta de reciclaje adeuada al medio ambiente.

NL

Contacte con nosotros:

ecoflow.com

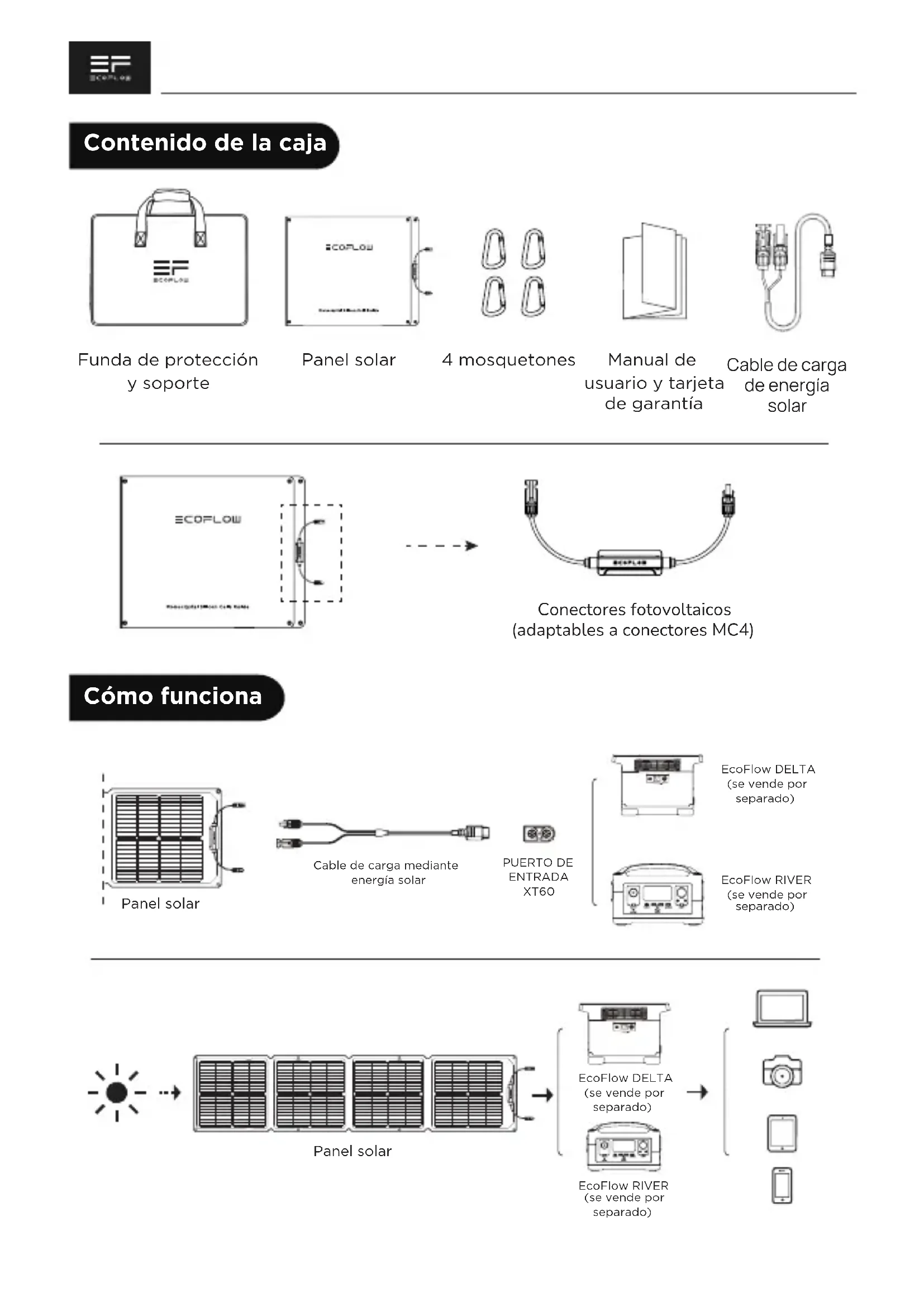

Contenido de la caja

Funda de proteccion y soporte

Panel solar

4 mosquetones

Manual de usuario y tarjeta de garantía

Cable de carga de energia solar

Conectores fotovoltaicos (adaptables a connectores MC4)

como funciona

Panel solar

Cable de energia mediante Energia solar

PUERTO DE
ENTRADA
XT60

EcoFlow DELTA (se vende por separado)

EcoFlow RIVER (se vende por separado)

Panel solar

EcoFlow DELTA (se vende por separado)
EcoFlow RIVER (se vende por separado)

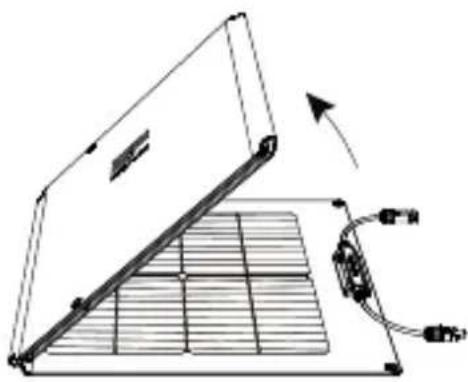

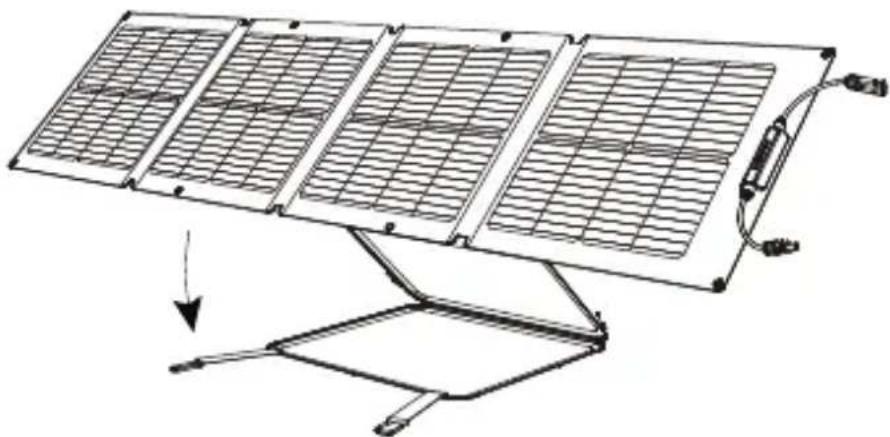

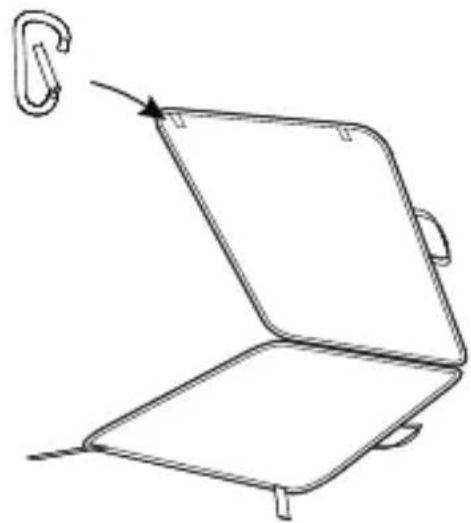

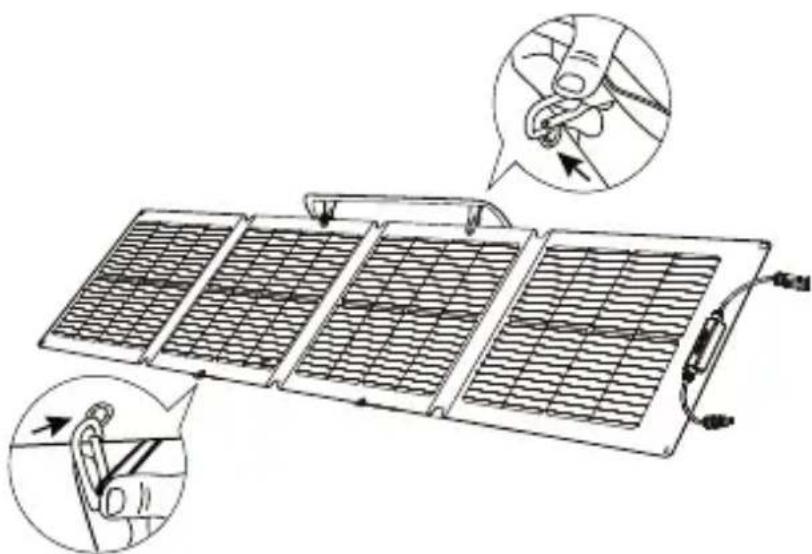

Configuración del panel solar

1

2

3

4

Este cable solo peut utiliser para la connexion entre los paneles solares y el almacenimiento de energia.

5

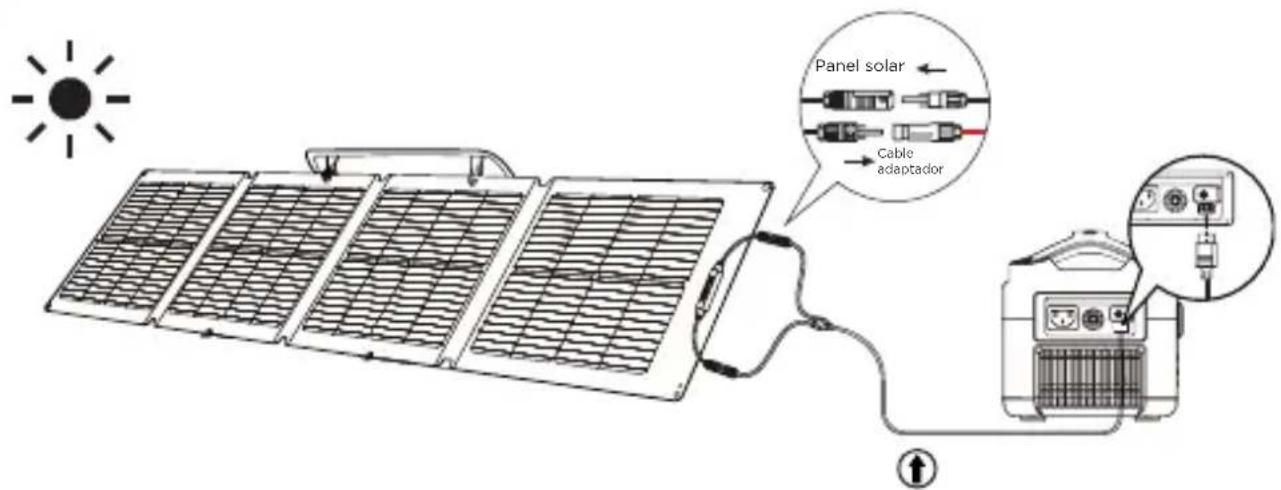

Para Obtener energia solar de la forma mas eficiente, asegurese de que los rayos del sol incidan en el panel a un angulo de 90^ y de que el panel no se ocurre a la sombra.

6

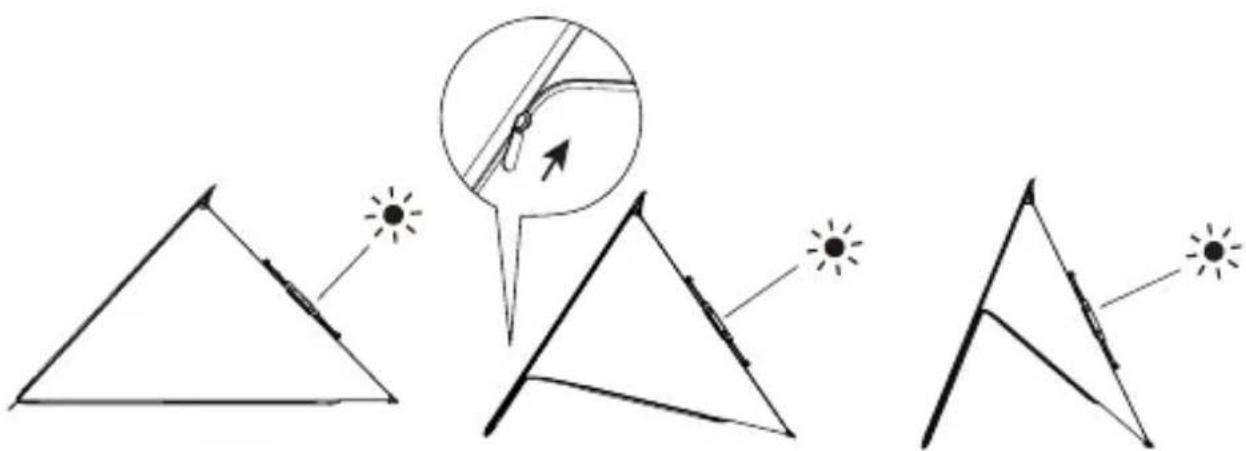

Ajuste el ángulo

Para melhorar los resultados de energia, la funda de proteccion también se pueda usar como soporte para sostener el panel solar en un ángulo de 25^ - 80^

7

* Para Obtener más información sobre los métodos de energia solar, consulte el manual de usuario del generator de energia portátil correspondiente.

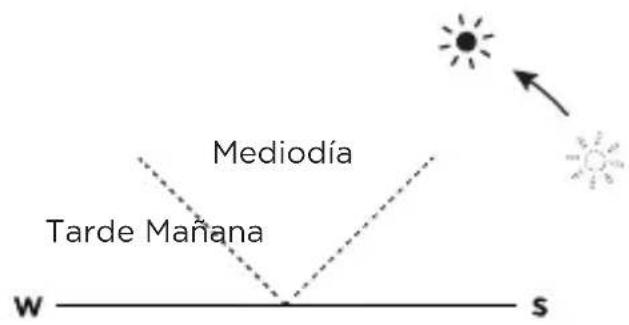

La funciona de soporte solo debeutilizarse
antes de las 10:00 oafter des de las
14:00. Para utilizing el producto al sol del
mediodia, solo tiene que colocar el panel
solar en el suejo.

Carga solar más=rápida

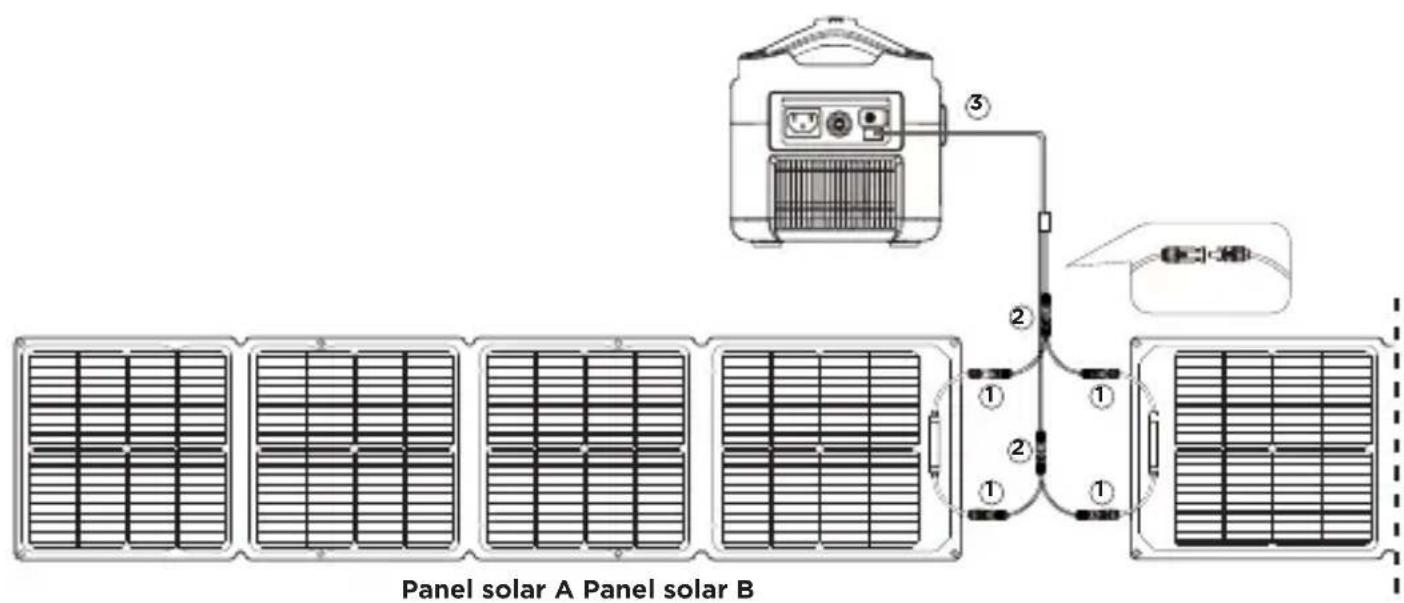

Cabledo de paneles solares en paralelo

(consulte la figura?siquiente)

1. Conecte los polos positivos de los dos paneles solares con el cable de connexion en paralelo y repita el paso para los polos negativos.
2. Conecte los conectores del cable de connexion en paralelo (lado de salute) con los conectores del cable de energia solar, respectively.
3. Conecte el conector XT60 del cable de energia solar al puerto XT60 del generator de energia portátil para recargar launidad.

Cable de connexion en paralelo para paneles solares

• Los sistemas tienen que comprar los paneles solares y除外as accesos de connexion en paralelo por分开.

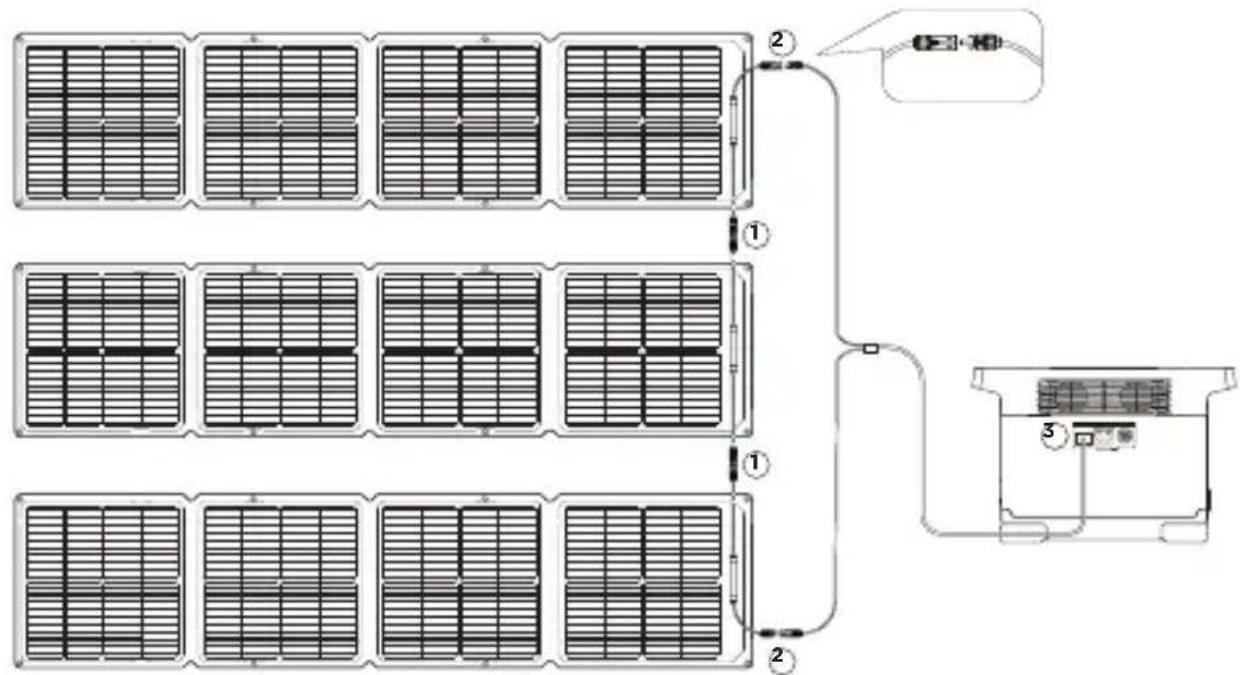

Cabledo de paneles solares en series

(consulte la figura?singulare)

1. Encaje el conector macho de un panel solar en el conector hembra del除外, Respectivamente, para conectar los tres paneles solares en series.
2. Cablee los dos conectores que no se cablearon en el paso 1 con el cable de energia solar, Respectivamente.

3. Conecte el conector XT60 del cable de energia solar al puerto XT60 del generator de energia portátil para recargar la unidad.

4. Para Obtener más información sobre los métodos de energia solar, consulte el manual de usuario del generator de energia portétil correspondiente.

Núm max. de paneles connectados en série a produits compatibles

Productocompatible	110 W
RIVER mini	1
Serie RIVER	1
DELTA mini	3
DELTA	3
DELTA Max	4
DELTA Pro	6

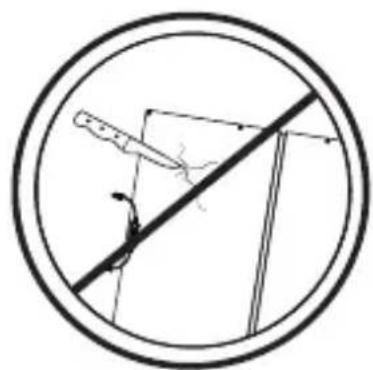

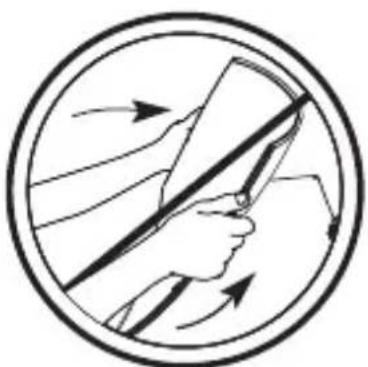

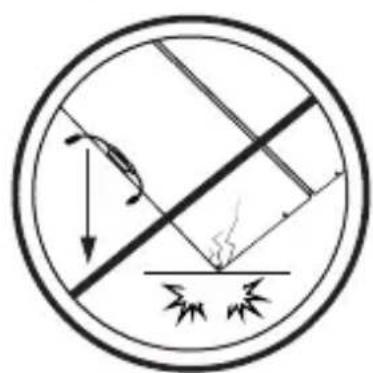

Evitar

Las actiones que se ilustran arriba peuvent darar el panel solar y hacer que la celda de su interior se agriete y que disminuya la eficiencia del producto, o inclujo que quede inservible. El periodo de garantía Gratis no cubre los danios derivados del uso incorrecto del producto.

Casas que deben recordar al utiliser el panel solar

1. Dado que la eficiencia de los paneles solares depende de la intensidad de la luz y del ángulo de inclínación realizado, la potencia dearga del panel peut verse afectada por una series de factores como las conditiones meteorológicas, los Cambios estaciones y laubicacion. La instalacion y connexion de este producto debe realizarse strictamente de acuero con las instrucciones del manual de usuario.
2. Solo el cuerpo principal de este producto es resistente al agua. La caja de conexiones y los+puntos de
   conexion no deben sumergirse en el agua.
3. Este produit no deben estar en contacto con sustancias altamente corrosivas ni sumergirse en liquidos corrosivos.
4. Para evaporar danos en el producto, no utilise objetivos aflados en la superficie del panel y no golpee el producto.
5. No ejerza presión sobre el panel ni permitita que se caiga sobre ninguna de sus esquinas, laterales o caras.
   Estasaxonuespdenprovocardanos enelpanel solar.
6. El panel no debe golpearse, exponerse a una gran presión ni doblarse durante el transporte, la rotación o la instalación. Se recomiendamantenerelpanelenposiónverticalcuando setrasladeoalmacene.
7. Al guardar el panel, asegúrese siempre de que los terminales positivo y negativo de la caja de conexiones no queden expuestos a la luz solar.
8. Para evaporar el riesgo de lesiones, este producto y su caja de conexiones solo deben ser abiertos o desmontados por personalriallicado.
9. Una vez usados, los paneles solares deben desecharse de acuerdo con la normativa local.

Preguntas frecentes

El panel solar de 110 W genera una potencia total de 110 W?

En la mayoria de los casos, es normal que un panel solar no suministe toda su potencia nominal.

A continuación se indicate los motivos por los que este ocurre, asi como todas susgerencias para acercarse al valor de potencia nominal.

1. Intensidad de la luz. La calidad de luz que se refleja en el panel producirá fluctuaciones en la potencia de salute. Es más probable que alcance values de potencia nominal más cercanos a los obtenidos en conditiones de prueba cuando utilise el producto en un día despejado al sol del mediodía, que cuando lo utilise por lamania o por la tarde. Las conditiones meteorológicas también afectaran a la calidad de luz solar que se refleja en el panel. Por exemple, es是多么些 noles probable que alcance los values de potencia nominal cuando hay bruma, nubosidad y lluvia.
2. Temperatura superficial. La temperatura de la superficie del panel solar también afectará a la cantidad de energia generada. Cuanto menor sea la temperatura de la superficie del panel, más energia se producirá. Por exemple, los paneles solares generan más energia cuando se utilizes durante el invierno que durante el verano, y este es Completely normal. Los paneles solares generalmente alcancan temperatas cercanas a los 60^ (140°F) durante el verano. Esto reduce la potencia nominal en un 13%, a pesar de los mayores niveles de luz que se reflejan en el panel.
3. Ángulo de luz solar. EnCONDITIONES de luz optimas, los rayos solares deben estar perpendicularas a la superficie del panel para Obtener el máximo rendimiento. La diferencia de ± 10 grados de 90 grados de luz solar que reciben los paneles tiene peu efecto en la potencia.
4. Efecto de la sombra en el panel. La superficie del panel solar no debe estar a la sombra durante su uso. El efecto provocado por sombras, objetos extraños y cristal peut reducir en gran medida la potencia de salute.

Problemas de rendimiento provocados por paneles que no funciona correctamente: Si el panel suguesin generate energia o su produccion sigue estando muy por debajo de los values de potencia nominalesperados afterwards de solutionar los problemas anteriores,可以更好 haben un problema con el propio panel. Pongase en contacto con el service de atencion al cliente para Obteneraida.

¿Cuánta energia puede tener el panel solar de 110 W en conditiones normales?

Esto depende ante todo de las condidiones meteorologicas. En terminos generales, en un dia claro sin nubes en el cielo, la luz solar que recibe el panel a un ángulo de 90^ suele tener entre 80 W y 90 W de potencia en el panel de 110 W. (Las conditiones de luz actuales son normalmente de 800 W-900 W/m² [74,3 W-83,6 W/ft²] con una temperatura de panel de 50 °C [122 °F] en conditiones de prueba. Los values de potencia nominal se basan en 1000 W/m² [92,9 W/ft²] en conditiones AM1,5 con una temperatura de panel de 25 °C [77 °F] en conditiones de prueba. Se observaron values de potencia de salute cercanos a los values nominales normalmente al sol del mediodía durante el invierno).

¿Qué debo saber sobre la temperatura de funciona,[el almacenimiento y el uso del panel solar de 110 W?]

La temperatura de funciona del panel solar es de -20^ - 85^ (-4F-185F). El panel debe doblarse en su forma original y guardarse en su funda protectora (con referencia de soporte), que proportionscna suficiente proteccion para el producto. Para prolongar la vida util del panel, asegurese de que el producto no este expuesto a fuerzas o impactos externos cuando no se use. El panel solar no debe caerse, perforarse, doblarse ni usarse para sentarse encima. Estas actiones能把 romper la celda y hacer que el panel quede inservible. Dichos daños no estaran cubiertos por la garantia gratuite.

¿Puedo utilizes generadores de energia que no sean de lamarca EcoFlow con el panel solar de 110 W?

Sí, pero solo determinados temas. El generator de energia正常使用 de ser compatible con las normas MC4 para que funciona correctamente. Además, es posible que otheras marcas de generadores de energia no ofrezcan los mismos niveles de compatibilidad que los generadores de lamarca EcoFlow, que tengan values de potencia nominal inferiores y que no ofrezcan los mismos niveles de rendimiento.

¿Puedo conectar paneles solares 110 W con paneles solares de另一边 capacité en series?

Si, pero no se recomienda. Incluso si la tensión de los dos paneles es identica, las corrientes nominales no lo son. Esto significa que, cuando los paneles se conectan en series, la corrente se limitará a la del panel solar de menor capacité, de modo que no seoulda liberar todo el potencial de rendimiento del panel solar de 110 W, lo que provocaria una situacion de 1 + 1 < 2 . Adquiera paneles de la mesma capacité si desea conectar various paneles en series.

¿Puedo conectar paneles solares de 110 W en paralelo?

Sí, pero no se recomienda. Las conexiones en paralelo duplicaran la corriente total de la potencia de entrada. Los paneles solares de 110 W se pueda conectar en paralelo, pero la corrienteotta supera el limite de corriente de entrada del generator de energia. Solo se deben utilizar dospaneles de 110 W en una connexion en paralelo.

Si deseña conectar más de dos paneles de 110 W en paralelo, asegúrese de que la corriente de entrada solar maxima del generator de energia sea superior a 20 A.

Especificaciones sociales

Panel solar de 110 W

Potencia nominal: 110 W(+/-5 W)*

Tensión de circuito abierto: 21,8 V

Tensión de funciona: 18,4 V

Corrente de cortocircuito: 6,5 A

Corriente de funciona: 6,0 A

Eficiencia: 22.8%

Tipode celda: Silicio monocristalino

General

Panel solar: Aproximamente 8,8 libras (4 kg)

Dimensiones (sin plegar):

16,5× 70,3× 1,0 pulp. (42,0× 178,5× 2,5cm)

Diminiones (pledado):

16,5× 18,9× 1,0 pulg. (42,0× 48× 2,5cm)

Garantía: 12 meses

Ensayos y certifications

IP68

*Condiciones de prueba estandar: 1000 W/m², AMI,5,25 °C

Especificaciones del coeficiente de temperatura

TKPower - (0,39± 0,02)% /k

TKVoltage - (0,33± 0,03)% /k

TKCurrent + (0,06 ± 0,015) % / k

Mediante la presente, EcoFlow Inc. declares que el equipo de tipo panel solar cumple con la Directiva 2014/30/EU, 2011/65/EU(RoHS), (EU) 2015/863(RoHs). El texto completo de la declaracion de conformidad de la UE esta disponible en la?sigaiente direccion de Internet:
