110W Solar Panel - Draagbare batterij ECOFLOW - Gratis gebruiksaanwijzing en handleiding

Producttype	Draagbaar zonnepaneel
Merk	EcoFlow
Model	110W Solar Panel
Nominaal vermogen	110 W (±5 W)
Nullastspanning	21,8 V
Bedrijfsspanning	18,4 V
Kortsluitstroom	6,5 A
Bedrijfsstroom	6,0 A
Rendement	22,8 %
Celtype	Monokristallijn silicium
Beschermingsgraad	IP68
Afmetingen uitgeklapt	42,0 x 178,5 x 2,5 cm
Afmetingen ingeklapt	42,0 x 48,0 x 2,5 cm
Gewicht	Ongeveer 4 kg
Bedrijfstemperatuur	Van -20 °C tot 85 °C
Temperatuurcoëfficiënt (vermogen)	-0,39 %/K
Aansluitingen	XT60-poort (uitgang) en MC4-connectoren
Garantie	12 maanden
Inhoud van de verpakking	Zonnepaneel, beschermende koffer, zonne-opladerkabel, MC4-connectoren, 4 karabijnhaken, handleiding
Compatibiliteit stations	EcoFlow RIVER, DELTA en andere stations met MC4-standaard
Serie/parallel aansluiting	Mogelijk, let op de stroomlimieten

Veelgestelde vragen - 110W Solar Panel ECOFLOW

Genereert het 110 W zonnepaneel een totaal vermogen van 110 W?

In de praktijk hangt het vermogen af van de zoninstraling, temperatuur en hoek. Bij helder weer rond de middag kunt u 80 tot 90 W halen. Standaardomstandigheden (1000 W/m², 25 °C) leveren 110 W, maar in de praktijk zijn verliezen normaal.

Welk vermogen kan het 110 W zonnepaneel genereren onder normale omstandigheden?

Bij helder, onbewolkt weer met een hoek van 90° kunt u in de zomer 80 tot 90 W verwachten, en in de winter rond de middag bijna 110 W vanwege een lagere oppervlaktetemperatuur.

Wat is de bedrijfs- en opslagtemperatuur van het paneel?

De bedrijfstemperatuur ligt tussen -20 °C en 85 °C. Voor opslag vouwt u het paneel op en bergt u het op in de koffer, beschermd tegen stoten en vocht.

Kan ik andere voedingsstations dan EcoFlow gebruiken met dit paneel?

Ja, als het station compatibel is met MC4-connectoren. De prestaties kunnen echter lager zijn dan met EcoFlow-stations.

Kan ik 110 W zonnepanelen met andere afmetingen in serie aansluiten?

Afgeraden. Ook al is de spanning gelijk, de stroomsterktes verschillen, wat het totale vermogen beperkt. Gebruik panelen van dezelfde grootte voor een serieaansluiting.

Kan ik de 110 W panelen parallel aansluiten?

Ja, maar met voorzichtigheid. Maximaal twee panelen parallel om de stroomlimiet van het station niet te overschrijden. Bij meer dan twee, controleer of het station meer dan 20 A aankan.

Hoe reinig en onderhoud ik het zonnepaneel?

Reinig het oppervlak met een zachte doek en helder water. Gebruik geen schurende middelen. Vermijd krassen op het oppervlak. Berg het na gebruik op in de koffer.

Is het paneel waterdicht?

Ja, het hoofdpaneel is IP68-gecertificeerd, wat betekent dat het bestand is tegen onderdompeling. De aansluitdoos en connectoren zijn echter niet onderdompelbaar.

Wat is het maximale aantal panelen dat in serie kan worden aangesloten op een EcoFlow-station?

Dat hangt af van het station: RIVER mini: 1, RIVER: 1, DELTA mini: 3, DELTA: 3, DELTA Max: 4, DELTA Pro: 6.

Hoe maximaliseer ik de laadefficiëntie?

Plaats het paneel loodrecht op de zonnestralen (hoek van 90°), vermijd schaduw, gebruik de standaard om te kantelen tussen 25° en 80° voor 10:00 en na 14:00, en reinig regelmatig het oppervlak.

GEBRUIKSAANWIJZING 110W Solar Panel ECOFLOW

Deze aanduiding geeft aan dat dit product in de EU Niet met ander huishoudelijk afval mag worden weggegooid. Recycle dit product op een correcte manier om möglich schade aan het milieu of gezondheidrisico's door middel van ongecontroleerd storten te voorkomen en om het duurzaam hergebruik van grondstoffen te promoten. Breng uw gebruikt productaar een verzamelpunt of neem contact op met de handelaar waar u dit product heb gekocht. Uw handelaar aanvaardt gebruekte producten en brengt deze terug maar een milieuvriendelijk recyclefacilititeit

RU

3Ta MapknpoBka yka3bIbAeT HaTo, YTO daHHbI npOdyKT HeIb3a
yTnHn3npOBaTB BmecTe C dpyrMM 6bITOBbIM OTXoamN BnPpeJenax EC.
YTNn3npyIte 3OT npOdyKT dONKhbIM o6pa3OM, YTO6bl npedotBpataNTb
BO3MOxHbI yUeP6 OKpykaIOSeI cpeE IIN pNCK dJIg 3dOpOBbI yeNoBeka
n3-3a HeKOHTPOlNPyEMoY TnIn3aUcII ONXoOB, a TaKKe dJIg o6ecneHEnra
yCTOnuHBOrO NOBtOPHO NcNOlb3OBAHN MaTePnaJIbHbIX pecypcoB.
PiKaIyIcTA, BepHnTe NcNoIb3OBAHbI npOdyKT B COOTBeTCTBYIoUoiN
NYHK Tc6opa II INCByKTECb C npOdaBcOm, Y KOTOPoro Bbl npio6peII n3OT
npOdyKT. BaI npOdaBeU npIMet NcNoIb3OBAHbIe npOdyKbI n BepHeTnx Ha
3KoJIoRnueckn 6e3oNaChoe npedpniayTne no nepepa60Tke. Pycckn - (RU)
IVcNoIb3OBAHbIe 6aTapeiKn HeIb3A Bbl6paCbIBaTb BMeCTe C 6blTOBbIM Mycopom,
Tak KaK OHN MoryT coDEPKaTb TOKcUHbIe 3JeMeHTbl I TjXKeJIbe MeTaJIbl,
KOTOpBIE MOryTHaHeCTNbBpeD OKpykaIOSeI cpeDen 3dOpOBbIOUeNoBeka.
BepHnTe pa3prJKeHHbIE6aTapeN B COOTBeTCTBYIOUINCeHTp nonepepa60Tke.

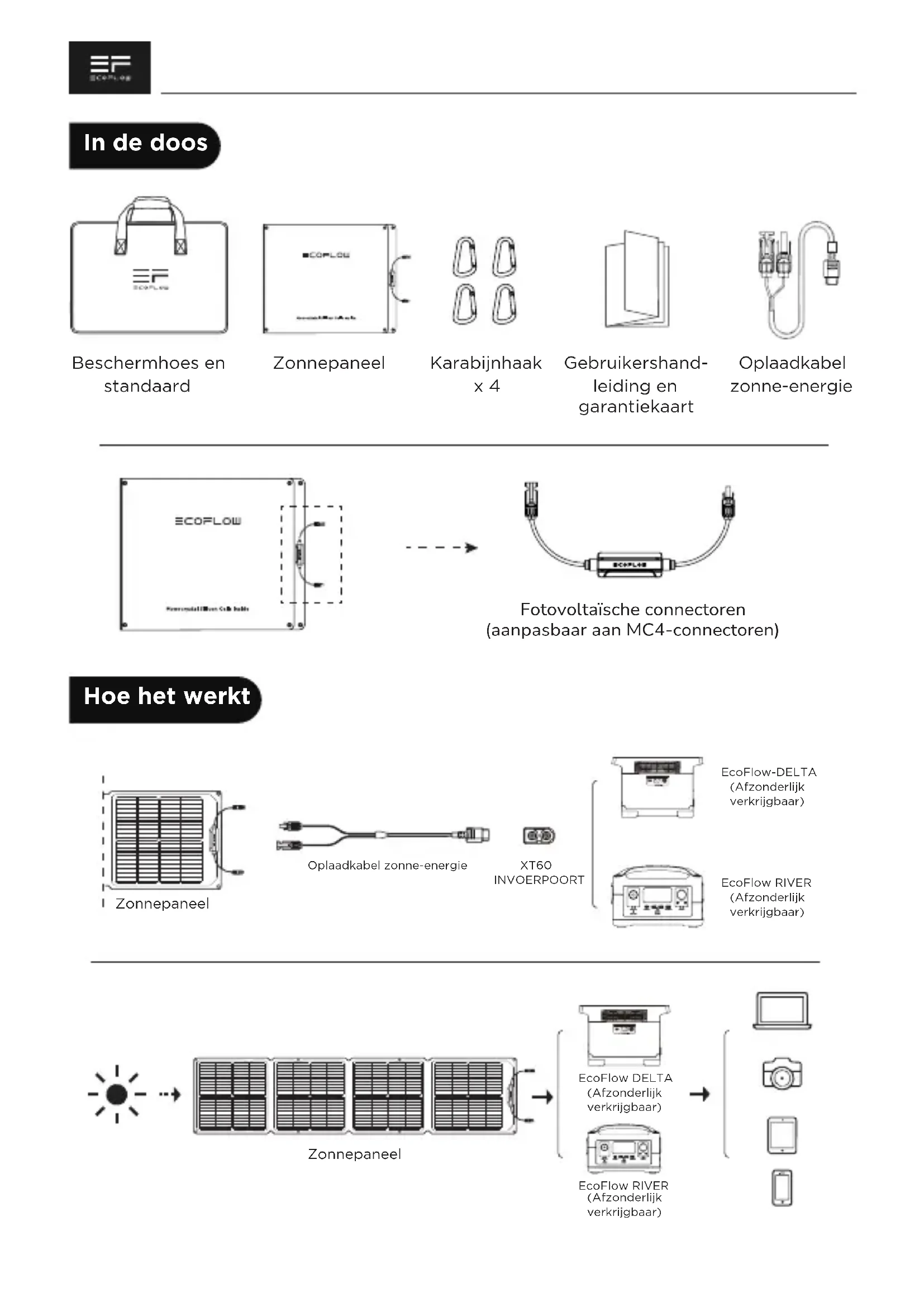

In The Box

Neem contact met ons op:

ecoflow.com

Gebruikershandleiding engarantiekaart

Oplaadkabel zonne-energie

Fotovoltaische connectoren (aanpasbaar aan MC4-connectoren)

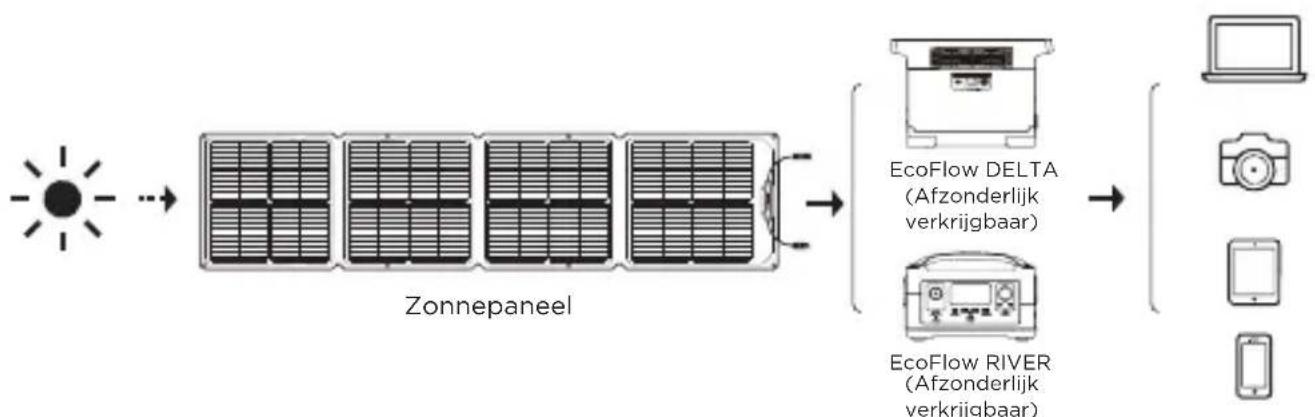

Hoe het werkt

Zonnepaneel

Oplaadkabel zonne-energie

XT60 INVOERPOORT

EcoFlow-DELTA (Afzonderlijk verkrijngbaar)

EcoFlow RIVER (Afzonderlijk verkrijngbaar)

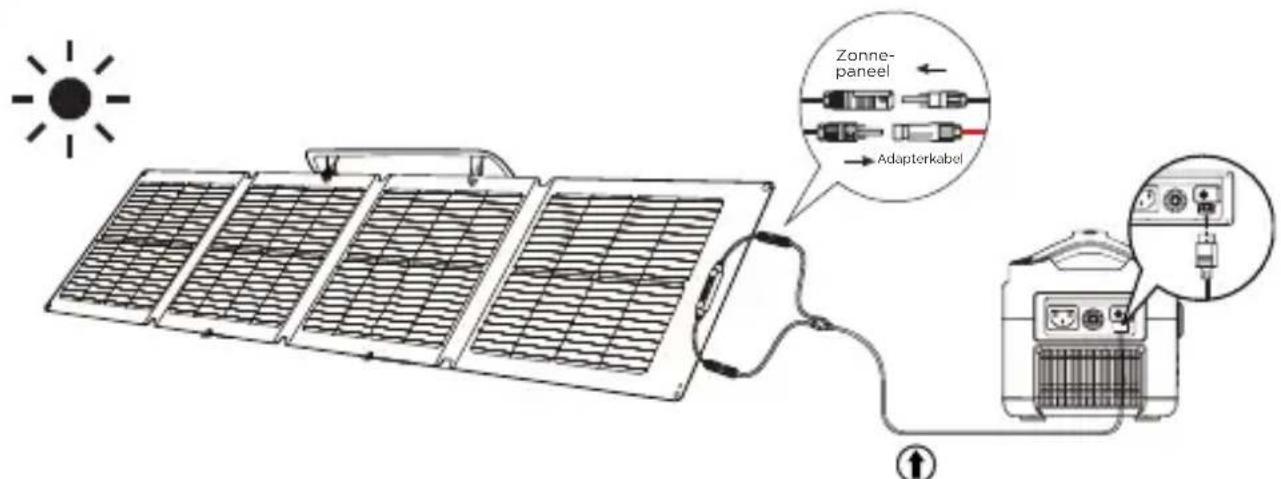

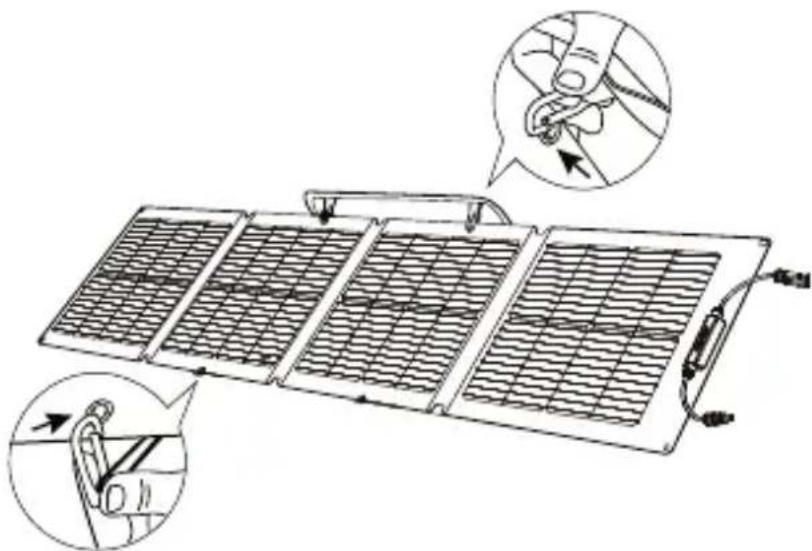

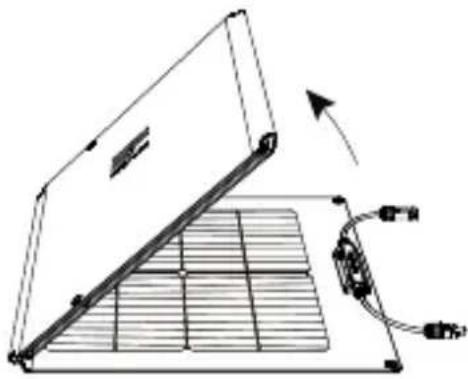

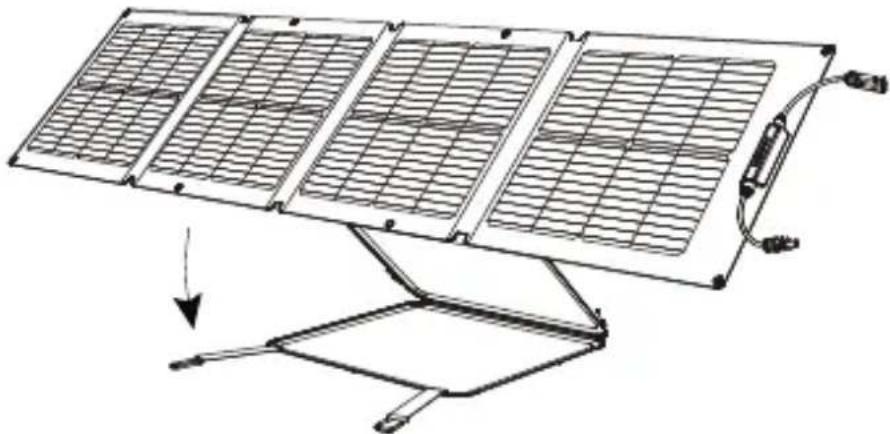

Uw zonnepaneelsystem

1

2

3

4

Deze kabel mag alleen worden gebruikt voor de verbinding:tussen zonnepanelen en energieopslag. Het is verboden ze te gebruiken voor de onderlinge verbinding van zonnepanelen of voor andere verbindingsdoeleinden.

5

Om de zonne-energie zo efficienmt mogelijk te oogsten,要去 u ervoor zorgen dat de zonnestralen het paneel in een hoek van 90^ raken en dat het paneel Niet in de schaduw ligt.

6

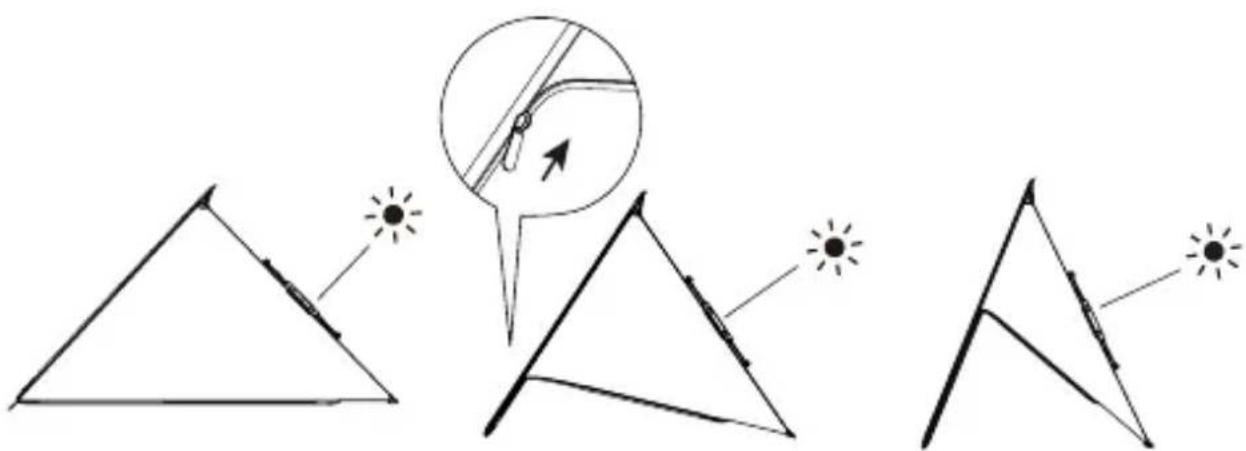

Pas de hoek aan door kantelen

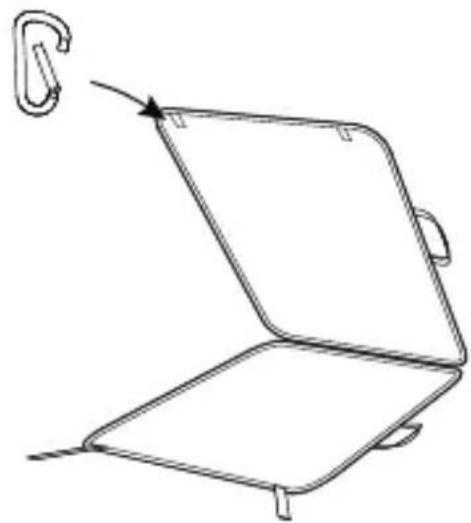

Voor een beter laadresultaat kan de beschermhoes ook worden gebruikt als standard om het zonnepaneel onder een hoek van 25^ - 80^ op tezetten.

7

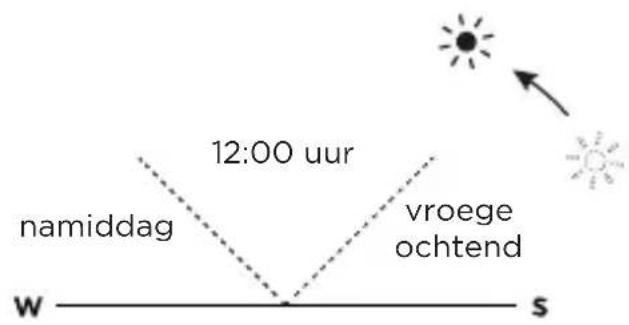

De standaard dient alleen te worden gebruikt voor 10:00 uur of na 14:00 uur. Als u het product tijdens de middagzon wilt gebruiken,plaatst u het zonnepeel plat op de grond.

Sneller laden

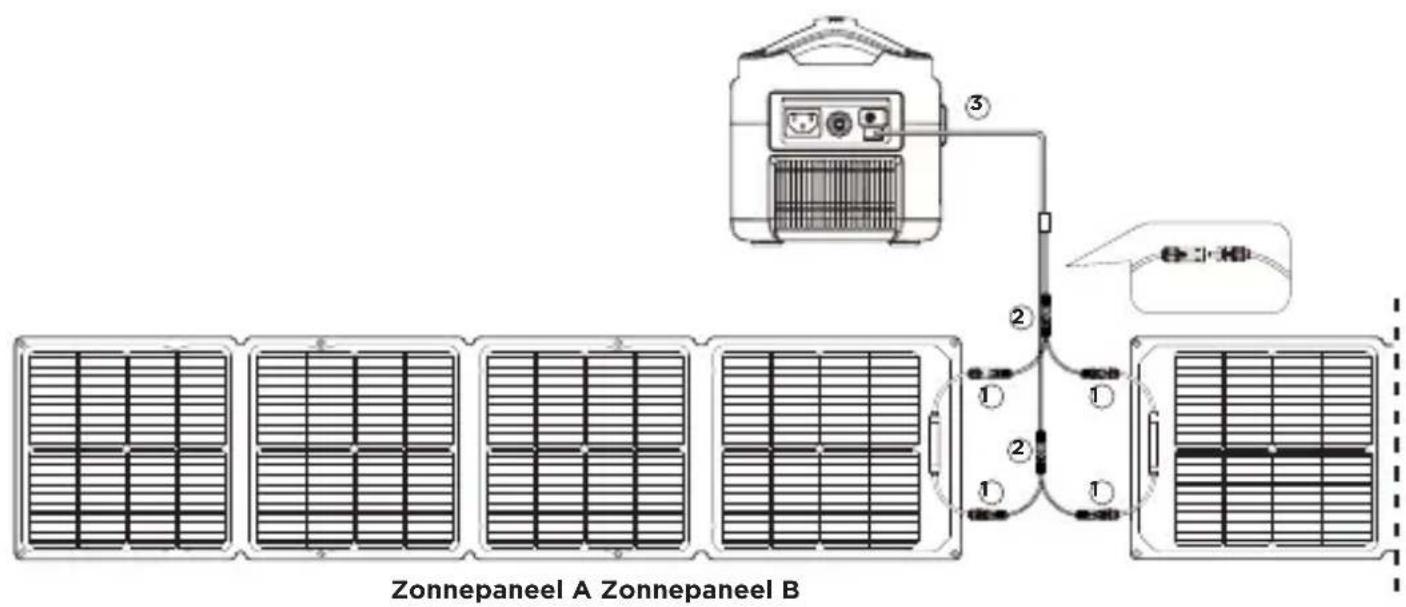

Zonnepanelen parallel bedraden

(zie de onderstaande afbeelding)

1. Suit de positieve polen van de tweet zonnepanelen aan met de parallelle kabel en herhaal de stap voor de negatieve polen.
2. Verbind de connectoren van de parallelle kabel (uitgangszieje) met respectievelijk de connectoren van de zonnelaadkabel.
3. Sluit de XT60-connector op de zonnelaadkabel aan op de XT60-poort van het draagbare laadstation om het toestel opte laden.

*Raadpleeg voor meer informatie en methoden over het opladen met zonne-energie de gebruikershandleiding van het specifieke draagbare laadstation.

parallelle aansluitkabel voor zonne-energie

• Gebruikers要去en de zonnepanelen en andere accessoires voor parallele aansluitingen afzonderlijk kopen.

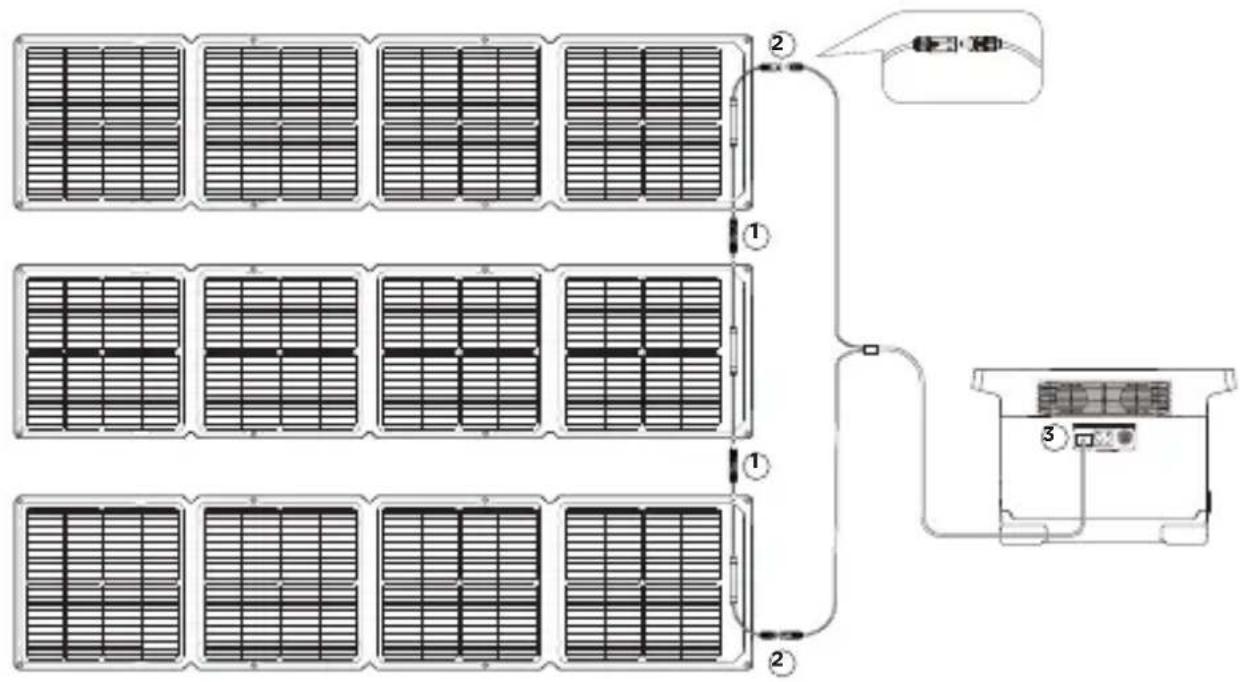

Zonnepanelen in série bedraden

(zie de onderstaande afbeeling)

1. Klik de mannelijke connector van een zonnepaneel telkens in de vrouwelijkke connector van het andere paneel om de drie zonnepanelen in serie te bedraden.
2. Verbind de twee connectoren die in stap 1 zichো aangesloten met de zonnenelaadkabel.
3. Sluit de XT60-connector van de zonnelaadkabel aan op de XT60-poort van het draagbare laadstation om het apparatus op te laden.

*Raadpleeg voor meer informatie en methoden over het opladen met zonne-energie de gebruikershandleiding van het specifieke draagbare laadstation.

Max. aantal panelen in serie aangesloten op ondersteunde producten

Ondersteund product	110 W
RIVER mini	1
RIVER Series	1
DELTA mini	3
DELTA	3
DELTA Max	4
DELTA Pro	6

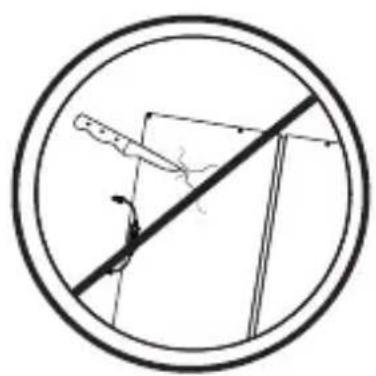

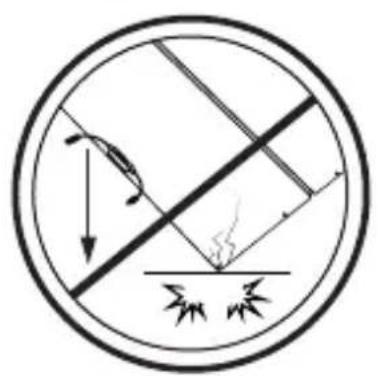

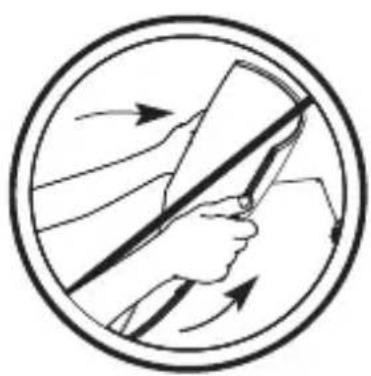

Vermijd

Bovenstaande handelingen, die het zonnepaneel beschadigen, ertoe leiden dat de cel in het zonnepaneel barst en de efficicntie daalt, of het zonnepaneel zichs onbruikbaar maakt. De Gratis garantieperiode dekt geen schade die het gevolg is van onjuist gebruik van het product.

Zaken om te onthouden bij het gebruik van zonnepanelen

1. Aangezien de efficicntie van zonnepanelen afhankelijk is van de Lichtintensiteit en de gebruikte kantelhoek, kan het laadvermogen van het paneel worden beinvloed door een aantal factoren, zoals weersomstandigheden, seizoensveranderingen en locatie. De installmentie en aansluiting van dit product要去en in strikte overeenstemming met de instructies in de gebruikershandleiding worden uitgevoerd.
2. Alleen de hoofdbehuizing van dit product is waterdicht. De aansluitdoos en aansluitpunten mogen nicht in water worden ondergedompeld.
3. Dit product mag nicht in contact komen met sterk corrosieve stoffen en mag nicht worden ondergedompeld in corrosieve vloeistoffen.
4. Gebruik geen scherpe voorwerpen op het oppervlak van het paneel en stoot Niet gegen het product om schade aan het product te voorkomen.
5. Oefen geen druk uit op het paneel en LAST het paneel Niet op de hoeken, zijkanten of vlakken vallen. Dergelijk handelingen konnen leiden tot schade aan het zonnepaneel.
6. Het paneel mag tijdens transport, omdraien of installmentiet worden omgestoten, blootgesteld aan zware druk of verbogen. Wij raden u aan het paneel verticaal te houden wonneer u het verplaatst of opbergt.
7. Zorg er bij het opbergen van het paneel altijd voor dat de positieve en negatieve aansluitingen van de aansluitdoos Niet worden blootgesteld aan zonlicht.
8. Om het risico op letsel te voorkomen, mogen dit product en de aansluitdoos alleen worden geopend of gedemonteerd door gekwalificeerd personeel.
9. Ongewenste zonnepanelen要去en worden afgevoerd in overeenstemming met deplaatselijke wettelijkke voorschriften.

Veelgesteldevragen

Genereert het zonnepaneel van 110 W een volledig vermogen van 110 W?

In de meeste gezallen is het normal dat een zonnepaneel Niet het volledige nominale vermogen levert. Hieronder vindt u enkele redenen waarom dit gebeurt en enkele suggesties omDICter bij het nominale vermogen te komen.

1. Lichtintensiteit. De hoeveelheidlicht die op het paneel schijnt, leidt tot schommelingen in het uitgangsvermögen. De kans is groter dat u een nominaal uitgangsvermögen bereikt dat dichter ligt bij de waarden die zich verwkregen onder testomstandigheden, als u het product gebrukt op een heldere dagijdens de middagzon, dan wanner u het product's ochtends of later in de middag gebrukt. Ook de weersomstandigheden beinvloeden de hoeveelheid zonlicht die op het paneel schijnt. U hebt bijvoorbeeld veel minder kans om de nominale vermogenswaarden te bereiken in mistige, bewolkte of regenachtige omstandigheden.
2. Oppervlaktetemperatuur. De temperatuur van het oppervlak van het zonnepaneel is ook van invloed op de hoeveelheid opgewekte stroom. Hoe lager de oppervlaktetemperatuur van het paneel, hoe更是 vermogen worden geprodueerd. Zonnepanelen genereren bijvoorbeeld更是nergie in de winter dan in de zomer, endit is volkomen normalaal. Zonnepanelen bereiken in de zomer doorgaans temperaturen van 60^ (140°F). Dit vermindert het nominale vermogen met 13% , ondanks het hogere lichtniveau op het paneel.
3. Invalshoek zonlicht. Bij optimale lichtomstandigheden要去en de zonnestralen loodrecht op het oppervlak van het paneel gericht blijven voor de Beste prestaties. Een verschil van ± 10 graden van een 90 grades invalidshoek van het zonlicht dat op de panelen valt, heeft weinig invloed op het vermogen.
4. Schaduw op paneel. Het oppervlak van het zonnepaneel mag tijdens het gebruik Niet in de schaduw liggen. Schaduw die worden veroorzaakt door schaduwen, externe objecten en glas konnen het vermogen aanzienlijk verminderen.

Prestatieproblemenveroorzaakt door slecht functionerende panelen: Als het paneel nog steeds geen stroom genereert of als de output ver onder het verwachte nominale vermogen blijft na het oplossen van de bovenstaande problemen, kan er een probleem zich met het paneel zich. Neem contact op met de klantenservice voor hulp.

Hoeveel vermogen kan het zonnepaneel van 110 W onder normale omstandigheden genereren?

Dit is in de eerste plaats afhankelijk van de weersomstandigheden. Over het algemeen genereert zonlicht dat op een heldere dag zichonder bewolking op het paneel valt onder een hoek van 90^ meestal een vermogen van 80 W-90 W in het paneel van 110 W. (De huidige Lichtomstandigheden zijn gewoonlijk 800 W-900 W/m² (74,3 W-83,6 W/ft²) met een paneeltemperatuur van 50 °C (122 °F) onder testomstandigheden. Nominale vermogens zichgebaseerd op 1000 W/m² (92,9 W/ft²) in AM1.5-omstandigheden met een paneeltemperatuur van 25 °C (77 °F) onder testomstandigheden. Vermogenswaarden zich bij de nominale waarden werden normaliter waargenomen bij middagzon in de winter.)

Wat要去ik weten over de bedrijfstemperatuur, opslag en het gebruik van het zonnepaneel van 110 W?

De bedrijfstemperatuur van het zonnepaneel is -20 °C-85 °C (-4 °F-185 °F). Het paneel moet in de oorspronkelijke vorm worden opgevouwen en worden opgeborgen in de beschermhoes (standaard), die voldoende bescherming besteht voor het product. Om de levensduur van het paneel te verlappen,要去 u ervoor zorgen dat het product zich wordt blootgesteld aan externe krachten/stoten wonneer het Niet in gebruik is. Het zonnepaneel mag nicht vallen, doorboord of gebogen worden, en er mag Niet op worden gezeten. Hierdoor kan de cel breken en het paneel onbruikbaar worden. Dergelijk schade wordt Niet gedekt door de Gratis garantie.

Kan ik Niet-EcoFlow-laadstations gebruiken met het zonnepaneel van 110 W?

Ja, maar alleen bepaalde typen. Het gebruike laadstation moet compatibel zich met MC4-normen om goed te kunnen werken. Daarnaast bieden andere merken laadstations möglichk Nietdezelfde compatibiliteitsniveauaus als EcoFlow-laadstations, hebben ze möglichk een lager nominal vermogen en bieden ze möglichk nichtdezelfde prestatieniveauus.

Kan ik zonnepanelen van 110 W in serie aansluiten op zonnepanelen van een ander formaat?

Ja, maar dit worden nicht aanbevolen. Zelfs als de spanning van de twee velden gelijk is,+zijn de stroomwaarden Niet gelijk. Dit betekent dat wonneer de panelen in series worden geschakeld, de stroom wordt beperkt tot die van het onderste zonnepaneel, waardoor de stroom van het zonnepaneel van 110 W Niet volledig kan worden vrijgegeven, wat resulteert in een 1 + 1 < 2 -scenario. Wij raden de aanschaf van panelen van hetzelfde formaat aan als u van plan bent meerere panelen in series aan te sluiten.

Kan ik zonnepanelen van 110 W parallel aansluten?

Ja, maar dit worden nicht aanbevolen. Parallelle aansluiingen verdubbelen de totale stroom van het ingangsvermogen. Zonnepanelen van 110 W konnen parallel worden aangesloten, maar de stroom kan de beperking van de ingangsstroom van het laadstation overschrijden. Er mogen slechts twee 110W-velden parallel worden aangesloten.

Als u meer dan twee 110W-velden met een parallelle aansluiting wilt aansluten, moet u ervoor zorgen dat de maximale ingangsstroom voor zonne-energie van uw laadstation hoger is dan 20A.

Technische specificaties

Zonnepaneel 110 W

Nominaal vermogen: 110 W(+/- 5 W*)

Nullast spanning: 21,8 V

Bedrijfs spanning: 18,4 V

Kortsluit spanning: 6,5 A

Bedrijfsstroom: 6,0 A

Efficientie: 22,8%

Celtype: Monokristallijn silicium

Algemeen

Zonnepaneel: Ca. 4 kg (8,8 lbs)

Afmetingen opengevouwen: 42,0 × 178,5 × 2,5 cm (16,5 × 70,3 × 1,0 in)

Afmetingen damitgevouwen: 42,0 × 48 × 2,5 cm (16,5 × 18,9 × 1,0 in)

Garantie: 12 maanden

Getest en gecertificerd

FC 10 CE IP68

*Standaardtestomstandigheden:1000 W/m², AM1.5, 25 °C

Specifications temperatuurcoefficient

TKPower - (0,39± 0,02)% /k

TKVoltage - (0,33± 0,03)% /k

TKCurrent + (0,06 ± 0,015) % / k
