110W Solar Panel - 移动电源 ECOFLOW - 免费用户手册

产品类型	便携式太阳能板
品牌	EcoFlow
型号	110W太阳能板
额定功率	110 W（±5 W）
开路电压	21.8 V
工作电压	18.4 V
短路电流	6.5 A
工作电流	6.0 A
效率	22.8%
电池类型	单晶硅
防护等级	IP68
展开尺寸	42.0 x 178.5 x 2.5 cm
折叠尺寸	42.0 x 48.0 x 2.5 cm
重量	约4 kg
工作温度	-20°C 至 85°C
温度系数（功率）	-0.39%/K
接口	XT60输出端口和MC4连接器
保修	12个月
包装内容	太阳能板、保护套、太阳能充电线、MC4连接器、4个登山扣、手册
兼容电站	EcoFlow RIVER、DELTA及其他符合MC4标准的电站
串联/并联连接	可能，需遵守电流限制

常见问题 - 110W Solar Panel ECOFLOW

110W太阳能板能产生110W的总功率吗？

实际条件下，功率取决于日照、温度和角度。晴天中午可达80至90W。标准条件（1000W/m²，25°C）下为110W，但实际中损耗是正常的。

110W太阳能板在正常条件下能产生多少功率？

在无云晴天，90°角度下，夏季约80-90W，冬季中午接近110W，因为表面温度较低。

太阳能板的工作和存储温度是多少？

工作温度为-20°C至85°C。存储时应折叠太阳能板并放入保护套，避免震动和潮湿。

我可以使用非EcoFlow品牌的电源站吗？

可以，只要电站兼容MC4连接器。但性能可能低于使用EcoFlow电站。

我可以将110W太阳能板与其他尺寸的板串联吗？

不推荐。即使电压相同，电流不同会限制总功率。串联时应使用相同尺寸的板。

我可以将110W太阳能板并联吗？

可以，但需小心。最多并联两块板，以免超过电站电流限制。若超过两块，需确认电站支持20A以上。

如何清洁和维护太阳能板？

用软布和清水清洁表面。请勿使用研磨性产品。避免刮伤表面。使用后放入保护套。

太阳能板防水吗？

是的，太阳能板主体具有IP68认证，可浸入水中。但接线盒和连接器不可浸水。

与EcoFlow电站串联的最大板数是多少？

取决于电站：RIVER mini：1块，RIVER：1块，DELTA mini：3块，DELTA：3块，DELTA Max：4块，DELTA Pro：6块。

如何最大化充电效率？

将太阳能板垂直于太阳光线（90°角），避免任何阴影，使用支架在10点前和14点后倾斜25°至80°，并定期清洁表面。

用户手册 110W Solar Panel ECOFLOW

太陽光 發電 ニネケタ一
(MC4コネケタ一に適応可能)

ソーラーパルの使用方法

一瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦尔瓦

出力温度係數 - (0.39± 0.02)% /k

電圧溫度係數 - (0.33± 0.03)% /k

電流温度係數 + (0.06 ± 0.015)% / k

ECOFLOW

THONGFANG

说的：

ecoflow.com

1. 1
3. 3
4. 3
6. 用一用二用三用四用五用六用七用八用九用十用十一用十二用十三用十四用十五用十六用十七用十八用十九用二十用二十
8. 本章将讨论如何使用自定义的列表框，如图10-2所示。
9. 9.

FAQ

110W 110W TAIYANGTAPALIN

大部本的天时长是中大公信，成于，。

110W 本地映射器的安装过程，从出生开始，就一直持续进行。

I是，用的，自。

110W 天向天明的音动运，保关实

T

制Iis（KtsT）EfoaHaeahn.。

h

110W天龍宮天龍宮地圖之國的天龍宮天龍宮和神戸羅天龍宮的天龍宮

，

110W天龍光罩當歸為國寶，無限於任何人，只有在這時，才能與之相應。

，

吉舍

太阳能充电板用户手册保修卡 太阳能充电线

太阳能连接器（适配于MC4）

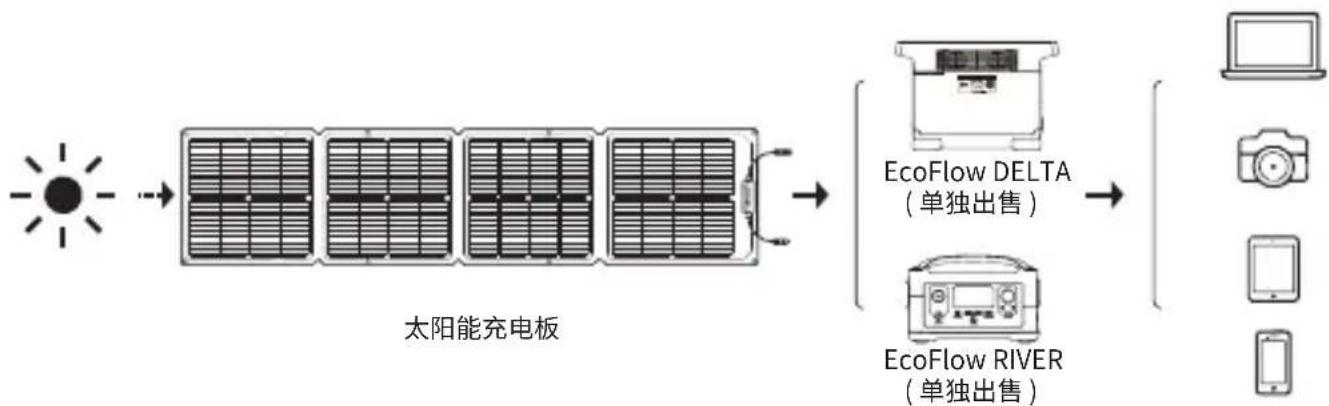

如何工作

太阳能充电板

太阳能板转XT60充电线

XT60输入端口

EcoFlow DELTA（单独出售）

EcoFlow RIVER（单独出售）

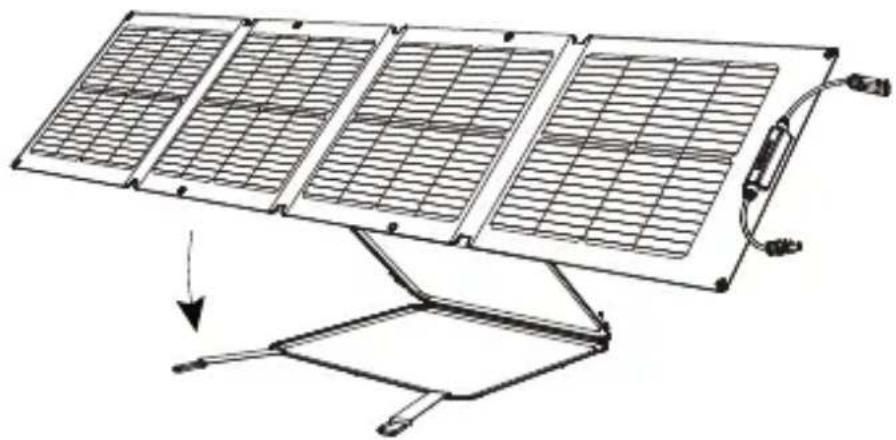

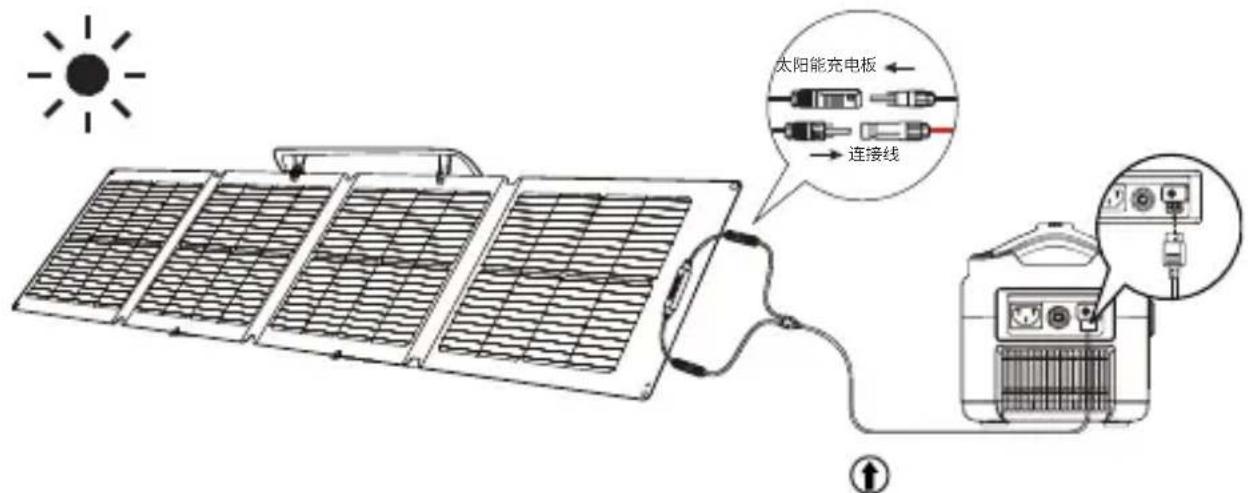

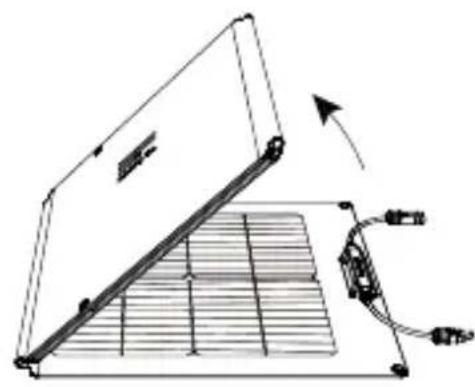

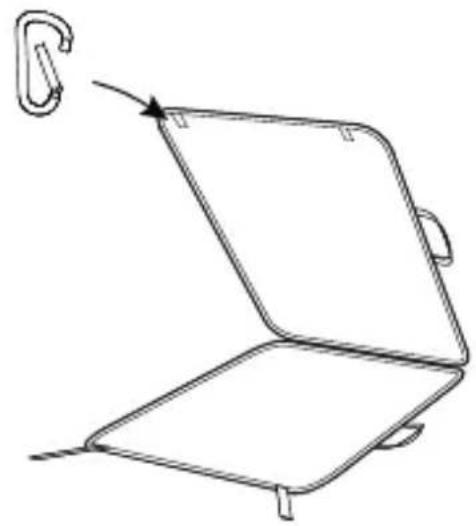

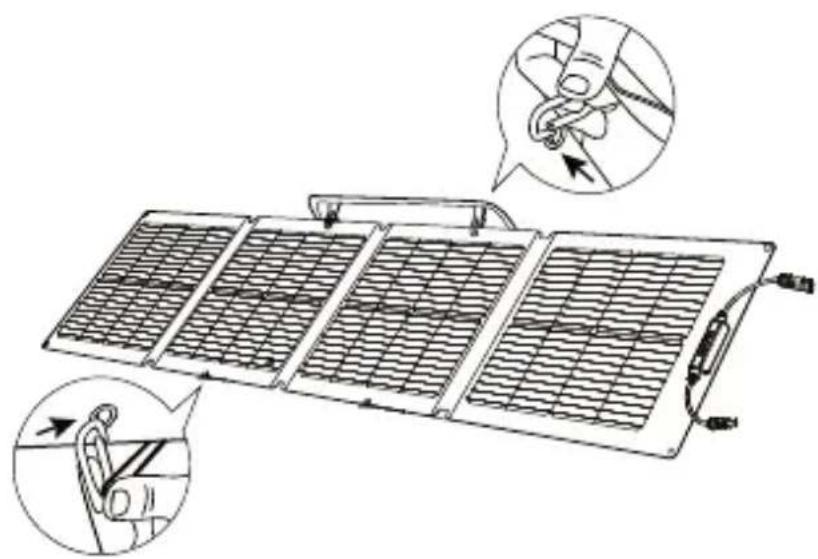

太阳能板使用方法

1

2

3

4

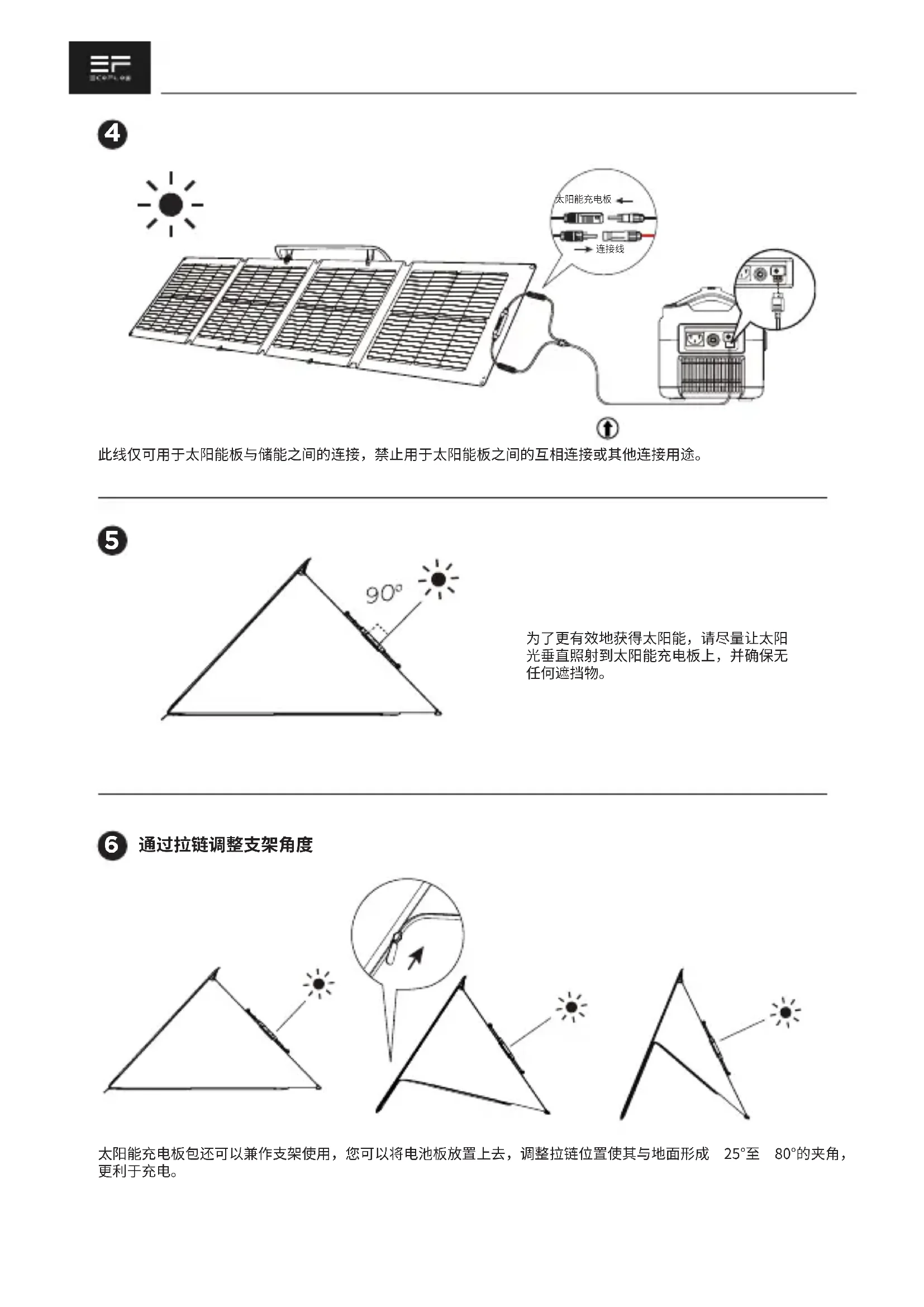

此线仅可用于太阳能板与储能之间的连接，禁止用于太阳能板之间的互相连接或其他连接用途。

5

为了更有效地获得太阳能，请尽量让太阳光垂直照射到太阳能充电板上，并确保无任何遮挡物。

6

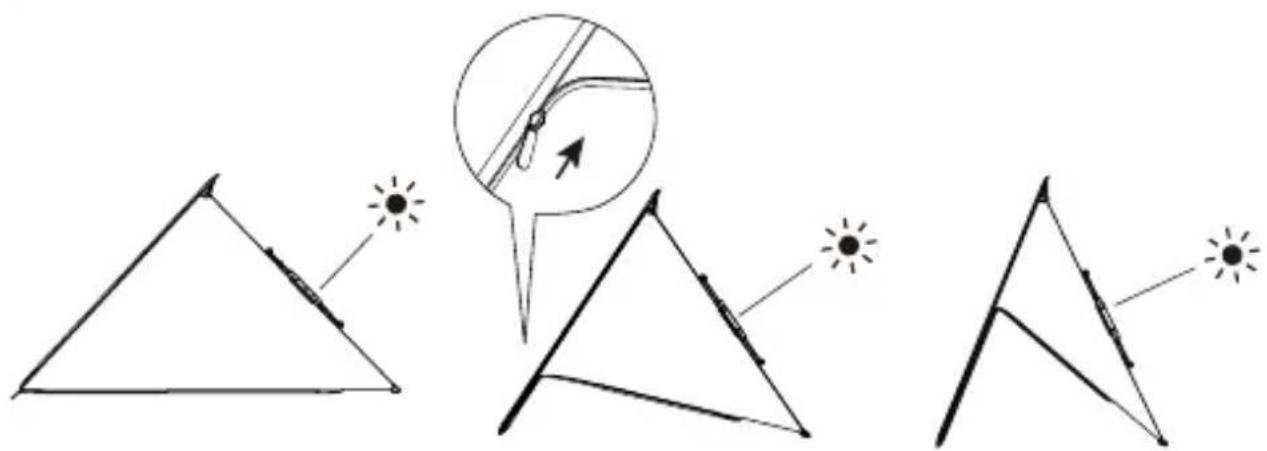

通过拉链调整支架角度

太阳能充电板包还可以兼作支架使用，您可以将电池板放置上去，调整拉链位置使其与地面形成 25^ 至 80^ 的夹角，更利于充电。

7

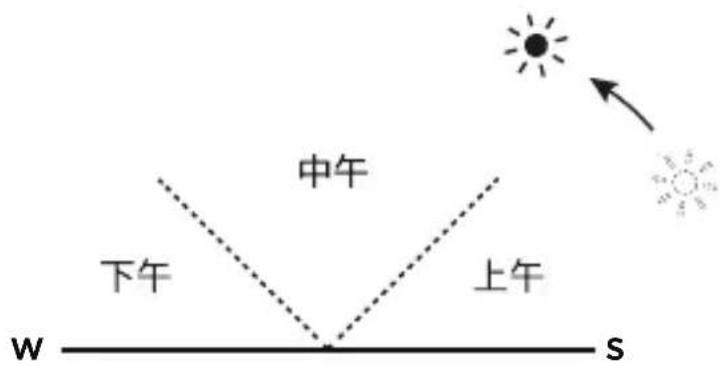

太阳能充电板包的支撑使用仅适用于10点前及14点后的太阳光线，正午时将太阳能板充电板平铺于地面即可。

获取更快的充电速度

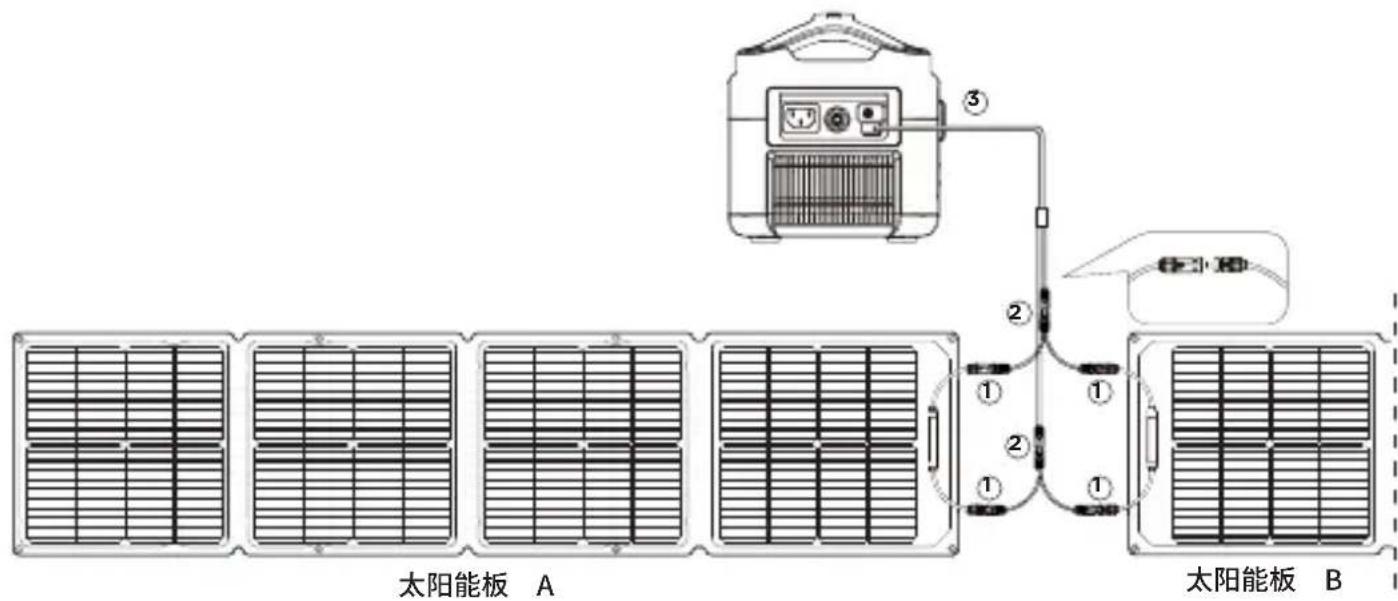

并联示例（如下图所示）

1、将两块太阳能板的正极与正极、负极与负极通过并联线进行并联。
2、用太阳能板转XT60充电线连接并联线的汇流接头。
3、再用太阳能板转XT60充电线连接主产品的XT60端口，给主产品充电。

• 不同主产品可接太阳能板的数量请参照主产品的说明书。

太阳能板并联线

* 用户需要自己购买太阳能板和相关的并联配件

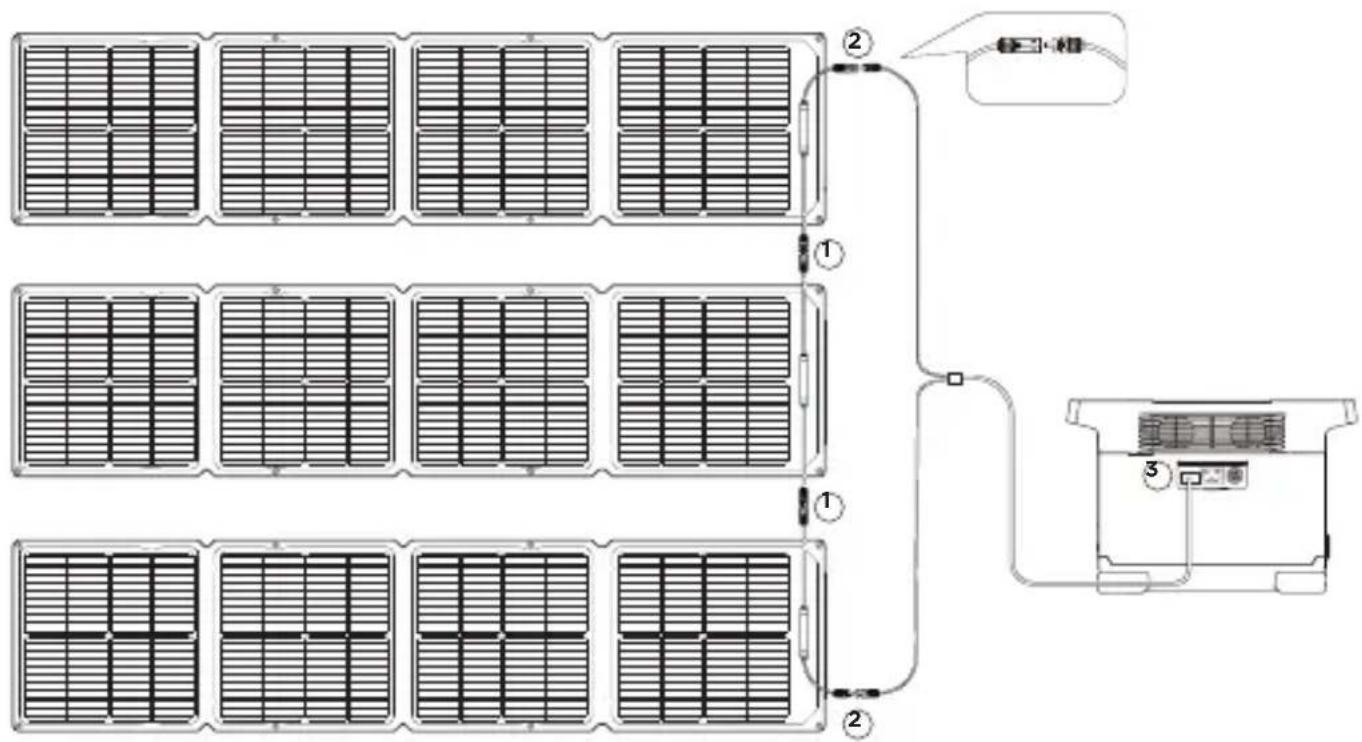

串联示例（如下图所示）

1、将三块太阳能充电板的接口正负极首尾相接进行串联。
2、串联好之后，用太阳能板转XT60充电线连接剩余的两个正负极接口。
3、再用太阳能板转XT60充电线连接主产品的XT60端口，给主产品充电。

• 不同主产品可接太阳能板的数量请参照主产品的说明书。

兼容产品串联最大数量及推荐

兼容产品110W
RIVER mini	1块
RIVER 600系列	1块
DELTA mini	3块
DELTA	3块
DELTA Max	4块
DELTA Pro	6块

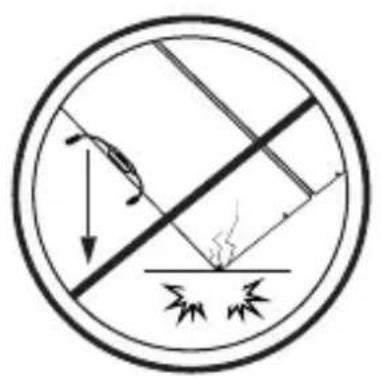

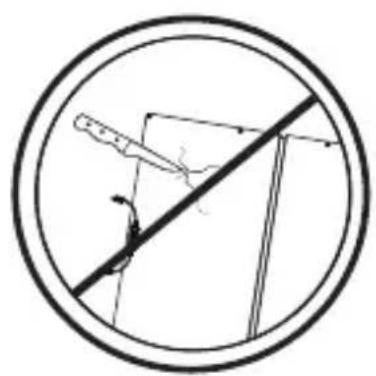

禁止行为

以上损害太阳能板的行为，会导致太阳能板晶片碎裂及功率下降，甚至不能使用。由于人为损坏、不正确使用对太阳能板造成损坏的行为，均不属于免费保修范围。

太阳能板使用注意事项

1. 由于太阳能电池板的转换效率受光照强度和放置角度的影响，因此充电功率会因天气情况、季节变化、地理位置等因素而不同，请严格按照产品说明书中操作方式将太阳能产品展开安装和连接。
2. 本产品防水仅限于主体部分，接线盒及接口位置请避免长时间浸泡在水中。
3. 请勿与强腐蚀性物质接触，不可将产品浸入腐蚀性的液体中。
4. 请勿用尖锐物体刮擦太阳能板表面，禁止猛烈撞击、摔打本产品，以免造成损坏。
5. 禁止用力挤压和跌落太阳能电池板，无论哪种形式的跌落（角部、边部或面部），都会对太阳能板造成损坏。
6. 在运输、周转和装配过程中，禁止碰撞、重压、折弯太阳能板等违规操作，建议采取竖立方式移动和存放。
7. 收纳时，务必将接线盒正负极引线端子放置在非太阳能区域。
8. 非技术人员，请勿自行拆开接线盒和产品，以免发生危险。
9. 废弃的太阳能电池板请勿随意丢弃，请依据当地的法例规定处理废弃的产品。

FAQs

110W 太阳能实际使用怎么没有标称的那么多？

正常的太阳能板在实际拿到手里的时候，使用功率多数情况下都达不到标称功率是属于正常情况，以下几个因素会导致功率低于标称功率，或者按照指示修正即可接近标称数据。

1、光线的强弱，太阳光线的强弱都会导致输出功率上下浮动，在正午晴天的太阳光下使用会相对接近测试条件的功率，早上或下午都会小于标称值。不同的天气条件都会引起光线条件改变，比如雾霾天气、多云或阴雨天气都会导致功率远小于标称的数据。
2、表面温度，太阳能板表面温度会影响太阳能板的功率表现，表面温度越低功率表现越好，比如冬季的时候使用太阳能板功率会比夏季的时候高，属于正常现象。通常夏季太阳能板受到光线照射温度会接近60摄氏度，即使光线比较好也会比标称低 13% 的功率。
3、太阳光线的角度，在光线条件好的情况下，太阳能板保持和光线垂直就可以获得比较好的光线表现，正常光线与板面90度有 ± 10 度的差异对功率影响不大。
4、是否有遮挡，太阳能板在使用时表面尽量不要有遮挡，包括投影、异物、玻璃遮挡都会导致功率大幅下降。

故障情况下的表现：如果出现以上条件都满足最优的情况下，出现没有功率或者功率远小于标称数据，有可能属于故障情况，即可联系售后处理。

110W 通常能出现的功率是多少？

这个首先取决于当前的天气条件，通常晴天万里无云的情况下光线直射110W太阳能板常见的功率范围是80W-90W（当前光线条件通常是800W-900W/平方米，板面 50^ 的条件下测试获得；标称数据则是由AM1.5气象条件1000W/平方米，板面 25^ 的条件下测试获得，通常在冬季正午的状态下可以看到接近标称的功率）。

110W 使用温度范围，储存方式和使用注意事项？

太阳能板的使用温度范围为 -20^ - 85^ ，储存使用前将太阳能板折叠回原样放回包中即可，包内的支撑板可以起到比较好的保护作用，避免不使用情况下受到外力冲击，以延长使用寿命。太阳能板裸板是单晶硅片，不可以用力摔在地面，不可以穿刺，不可以折弯，不可以坐在表面上以免晶片破裂导致不能再次使用，人为外力损坏不在免费保修的范围内。

110W 太阳能板除了 EcoFlow 的产品，其他产品的储能产品也能使用吗？

是的，但不是所有的，必须要兼容MC4接头标准的才可以正常使用。而且其他品牌储能兼容性没有EcoFlow原厂的好，低于标称功率或低于本司产品的性能表现是正常的。

110W 太阳能板可以混合使用吗？

支持，但不推荐，串联时太阳能板必须电流规格接近才可以。电流不同的太阳能板串联在一起使用会受到电流低的那一块太阳能板的限制，110W太阳能板的功率得不到释放，造成 1 + 1 < 2 的情况，购买时请购买同样规格的太阳能板进行串联使用。

110W 太阳能板可以并联使用吗？

支持，但不推荐，并联使用是通过电流翻倍来实现功率增大的，由于DELTA系列最大支持电流是15A，最多允许2块110W太阳能板在并联状态下使用，会得到 1 + 1 = 2 的结果。但不推荐更多太阳能板并联使用，除非使用的是其他储能产品支持20A以上的输入电流。

技术参数

110W 太阳能充电板

额定功率:110W(+/-5W)*

开路电压:21.8V

工作电压:18.4V

短路电流:6.5A

工作电流:6.0A

效率:22.8%

电池类型:单晶硅

常规

太阳能充电板:约4千克

展开尺寸:42.0*178.5*2.5 厘米

折叠尺寸:42.0*48.0*2.5 厘米

保修期:12个月

检测和认证

FC 10 CE IP68

标准测试条件： 1000W / m^2 ，AM1.5， 25^

温度系数

功率表现温度系数 - (0.39± 0.02)% /k

电压表现温度系数 - (0.33± 0.03)% /k

电流表现温度系数 +(0.06 ± 0.015) % / k

ECOFLOW

太陽能板

聯絡我們：

ecoflow.com

[e-mail]

包装内容

保護套和支架

太陽能板

彈簧鉤 × 4

用戶手冊和保養卡

太陽能充電連接線

光伏連接器（適用於MC4連接器）

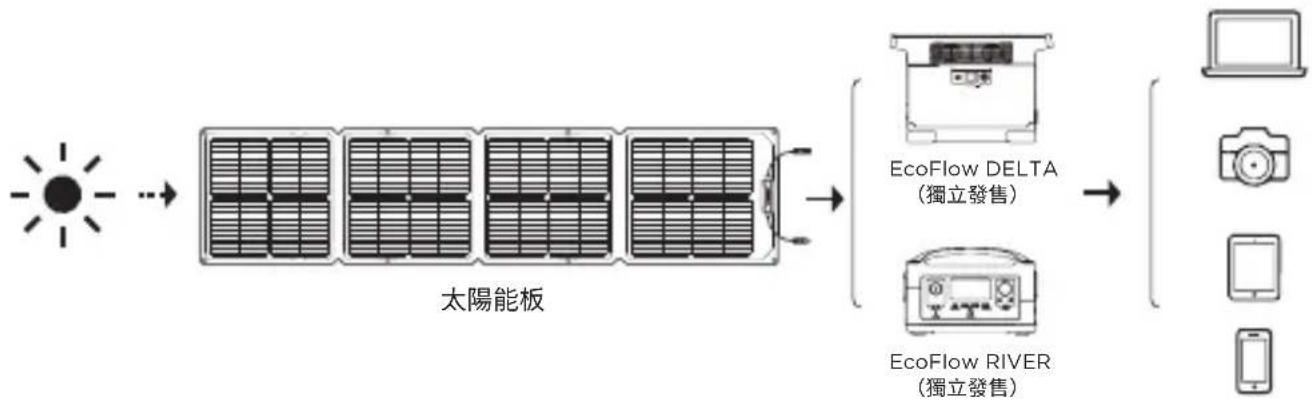

運作方式

太陽能充電連接線

XT60輸入端口

EcoFlow DELTA（獨立發售）

EcoFlow RIVER（獨立發售）

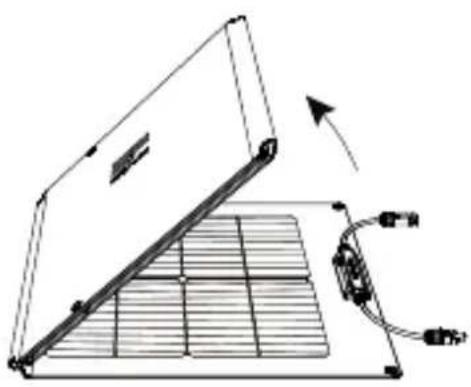

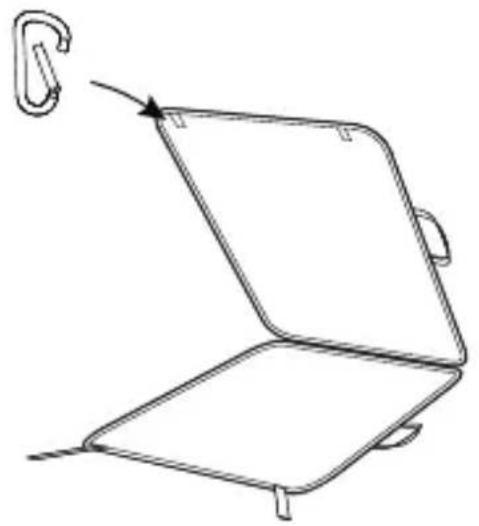

您的太陽能板設定

1

2

3

4

此線僅可用於太陽能板與儲能之間的連接，禁止用於太陽能板之間的互相連接或其他連接用途。

5

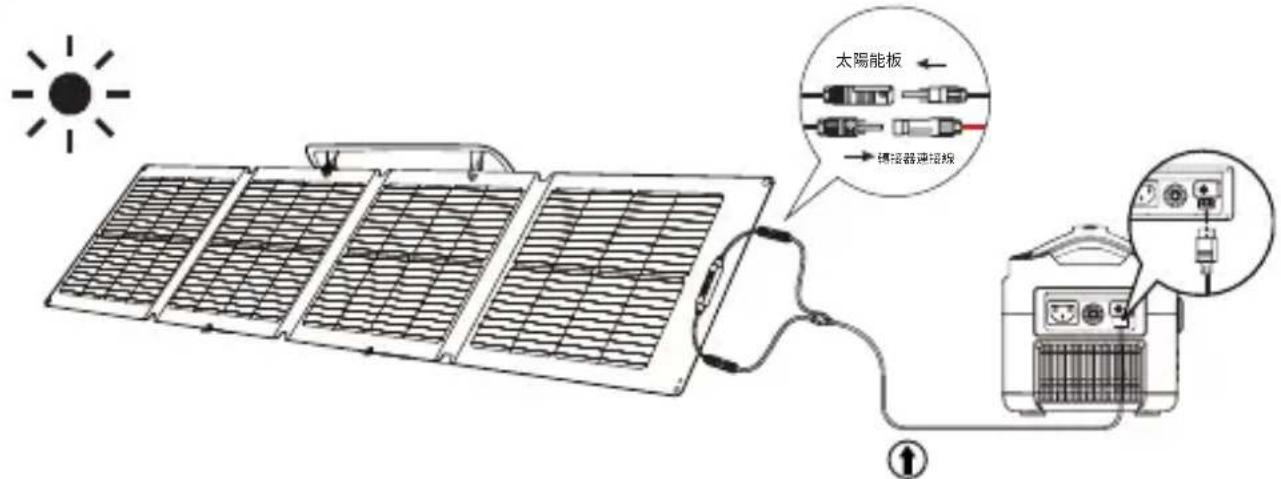

為了以最有效率的方式獲取太陽能，嘗試確保陽光以90度角照射面板，而且面板沒有被遮擋。

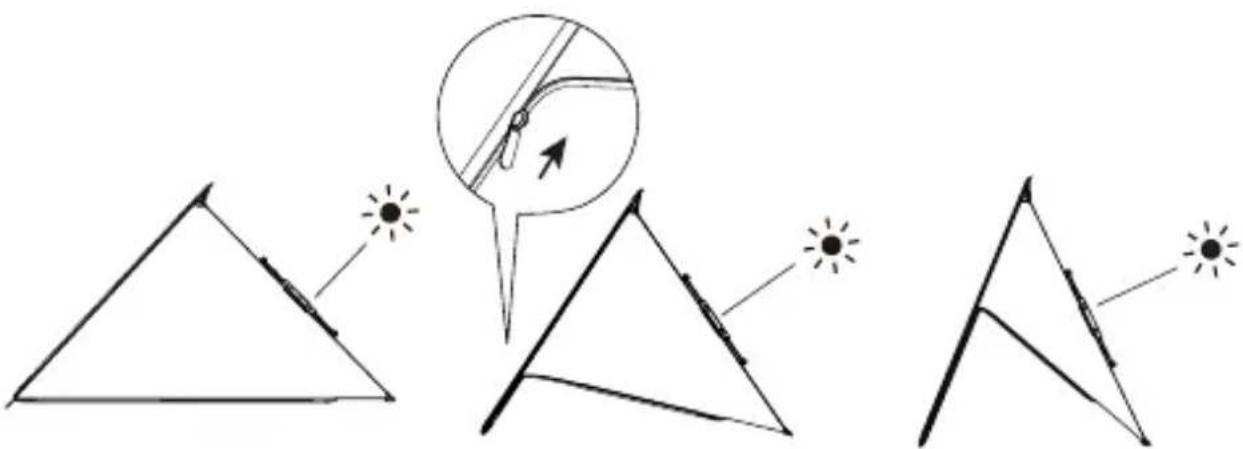

调整角度

6

為提升充電效能，亦可將保護套用作支架，將太能能板以25至80度角擺放。

7

支架只應在早上10時前或下午2時後使用。如要在正午陽光下使用產品，只需將太陽能板平放在地面。

加快太陽能充電

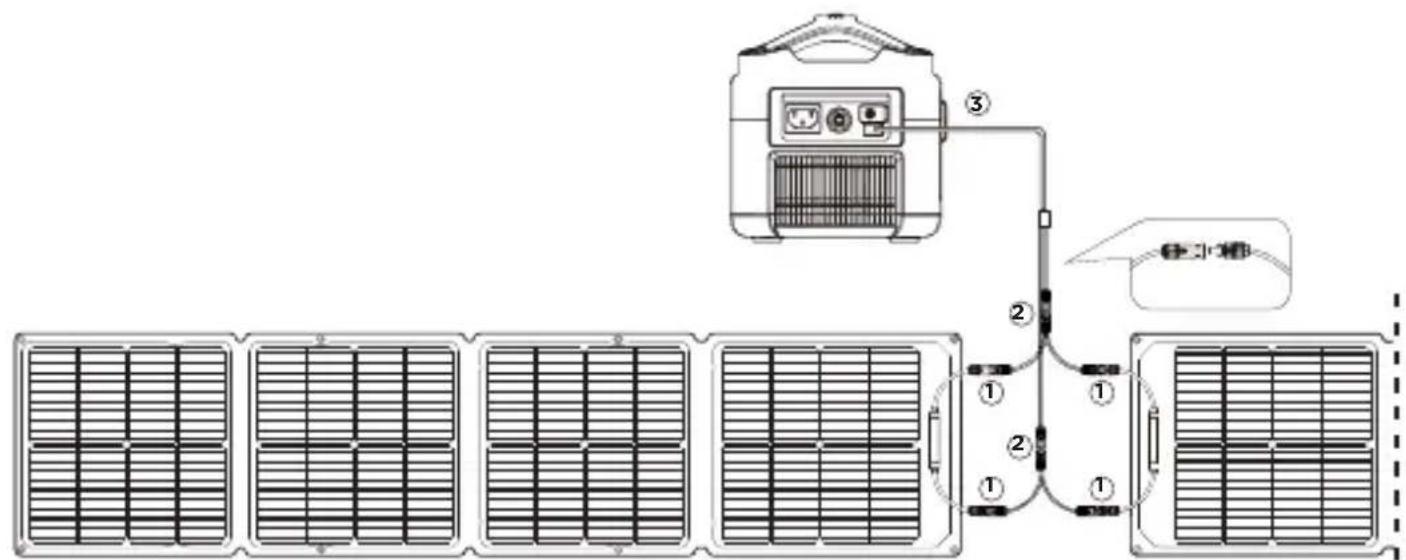

並聯太陽能板

（參閱下圖）

1.使用並聯連接線將兩塊太陽能板的正極連接，並以相同方式連接負極。
2. 分別使用太陽能充電連接線的連接器連接並聯連接線連接器（輸出端）。
3. 將太陽能充電連接線的 XT60 連接器連接至便攜式發電站上的 XT60 端口以重新為產品充電。

*如欲更多太陽能充電的資訊和方法，請參閱特定便攜式發電站的用戶手冊。

太陽能並聯連接線

*用戶需要獨立購買太陽能板和其他並聯連接配件。

太陽能板A太陽能板B

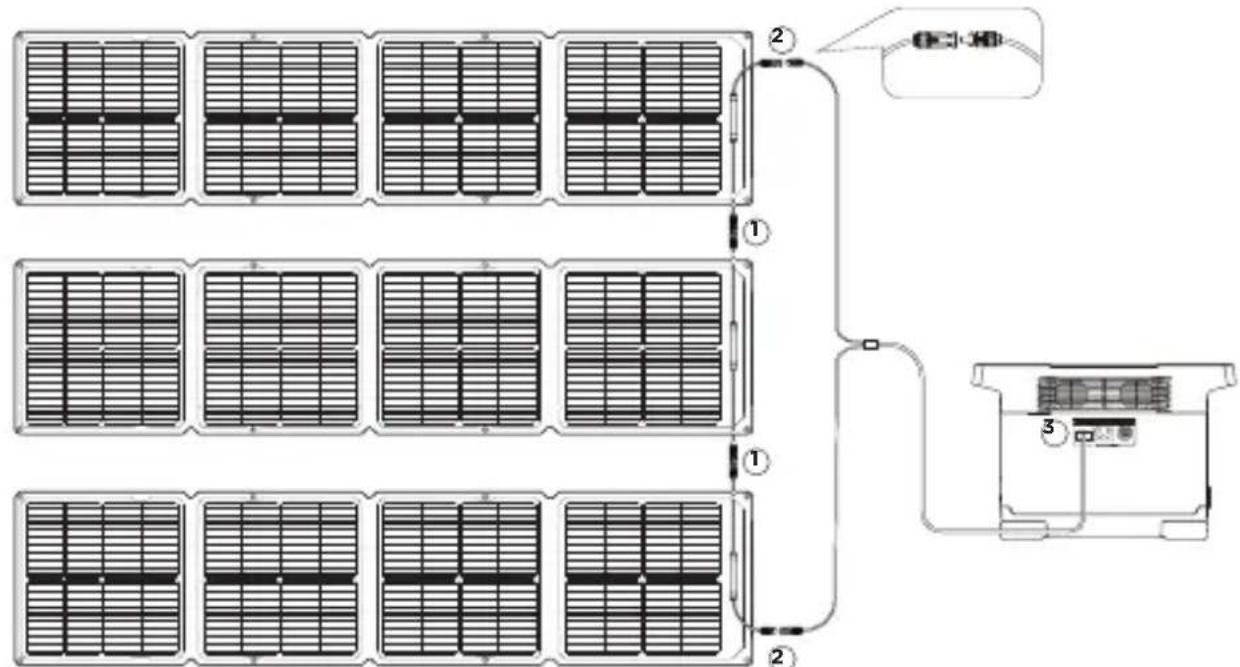

串聯太陽能板

（參閱下圖）

1. 將太陽能板的公頭連接器分別插入另一塊太陽能板的母頭連接器，以將三塊太陽能板串聯。
2. 分別使用太陽能充電連接線將步驟1中未接線的兩個連接器連接起來。

3. 將太陽能充電連接線的 XT60 連接器連接至便携式發電站上的 XT60 端口以重新為產品充電。

4. 如欲更多太陽能充電的資訊和方法，請參閱特定便攜式發電站的用戶手冊。

支援產品的最高申聯太陽能板數量

支援的產品	110W
RIVER mini	1
RIVER 系列	1
DELTA mini	3
DELTA	3
DELTA Max	4
DELTA Pro	6

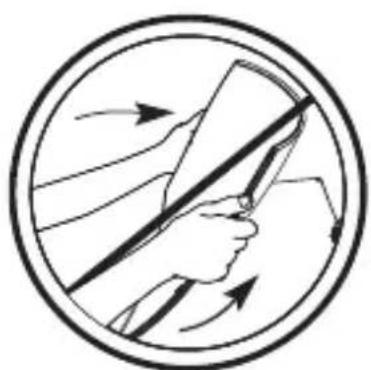

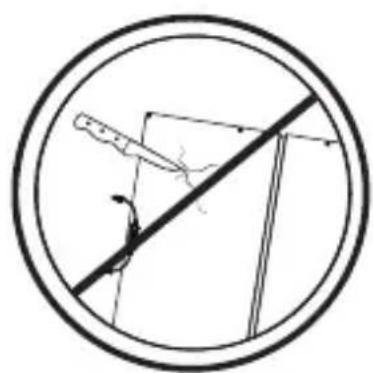

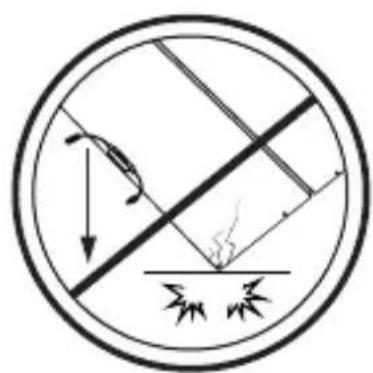

避免事項

上述損壞太陽能板的行為會令太陽能板內的電池破裂、效能下降，甚至無法使用。免費保養並不涵蓋因不當使用產品而引致的損壞。

使用太陽能板的須知

1. 太陽能板的效能視乎光線強度和使用傾斜角度而定，因此太陽能板的充電功率可能會受數種因素影響，例如天氣情況、季節轉變和地點。本產品的安裝和連接只應按照用戶手冊所述的指示進行。
2. 只有本產品的主機具防水功能。接線盒和連接點不應浸入水中。
   3.本產品不得與強腐蝕性物質接觸，或浸入腐蝕性液體中。
3. 為免產品損壞，切勿在太陽能板表面上使用尖銳物體，亦不要敲擊或撞擊產品。
   5.切勿在太陽能板上施加壓力，亦不要讓太陽能板墜落以令其板角、板邊或板面受撞擊。這些行為可能會令太陽能板損壞。
4. 不可敲擊太陽能板或在其施加壓力，亦不可在運輸、旋轉或安裝時屈曲太陽能板。移動或儲存時，我們建議將太陽能板保持垂直。
5. 儲存太陽能板時，確保接線盒的正負端口不會受陽光照射。
6. 為免受傷，本產品及其接線盒只可由合資格人員開放或解裝。
   9.不再使用的太陽能板必須按照當地法例棄置

常見問題

110W 太陽能板能產生 110W 功率嗎？

在大部分情況下，太陽能板通常不會完全產生其標稱功率。部分原因，以及產生更接近標稱功率的建議如下。

1. 光線強度。照射在太陽能板上的光線量會導致功率輸出波動。相比早上或下午稍晚時間，在天清氣朗的正午陽光下使用產品所產生的標稱輸出功率會較接近測試條件下產生的功率。天氣情況亦會影響照射在太陽能板上的陽光量。例如，在朦臘、多雲或多雨的天氣下，您較難產生標稱功率。
2. 表面温度。太陽能板的表面溫度亦會影響產生的功率。太陽能板的表面溫度較低，產生的功率較高。例如，相比夏季，在冬季使用太陽能板能產生較高功率，這是完全正常現象。在夏季，太陽能板一般可達到 60^(140^) 。即使太陽能板的光線量較高，但亦會令標稱功率下降 13%
   3.照射角度。在最佳的光線條件下，陽光應保持垂直照射至太陽能板的表面，以達至最佳效能。若陽光以90度照射太陽能板，10度或以內的差異對產生功率的影響不太。
3. 太陽能板遮擋。使用時，太陽能板的表面不應被遮擋。被陰影、異物和玻璃遮擋可大大降低輸出功率。

太陽能板故障引致的效能問題：若上述問題已解決，但太陽能板仍然無法產生功率，或輸出功率遠低於預期標稱功率，便可能是太陽能板發生問題。請聯絡客戶服務部尋求協助。

110W 太陽能板在正常情況下可產生多少功率？

這視乎天氣情況。一般來說，在天清氣朗的情況下，陽光以90度角照射在110W太陽能板上通常可產生80W-90W功率。（在測試環境下，目前光線條件一般為800W-900W/m²（74.3W-83.6W/ft²），太陽能板溫度為 50^ （122°F）。額定功率乃根據1000W/m²（92.9W/ft²）在AM1.5的條件，且太陽能板溫度為 25^ （77°F）的測試條件下所得出。測試觀察所得，在冬季正午陽光下產生的輸出功率較接近標稱數值。）

在110W太陽能板的運作溫度、儲存和使用方面，我有什麼須知？

太陽能板的運作溫度為-20°C-85°C(-4°F-185°F)。太陽能板應以其原來的形狀折疊，並存放在其保護套中（支架），以取得足夠的保護。如欲延長太陽能板的壽命，須確保產品在不使用時不會受外力撞擊。太陽能板不得墜落、被刺穿、被彎曲或被坐。這些行為可能會損壞電池且令太陽能板不能使用。免費保養不涵蓋任何該等損壞。

我可以將110W太陽能板與EcoFlow品牌以外的發電站配合使用嗎？

可以，但只限部分類型。使用的發電站必須與MC4標準兼容，以確保運作正常。此外，其他品牌發電站的兼容性可能未能達到EcoFlow品牌發電站的水平，因而額定功率可能較低，且未能提供同等效能。

我可以將11OW太陽能板與其他大小的太陽能板串聯嗎？

可以，但並不建議。即使兩塊太陽能板的電壓相同，其電流額定值也不相同。這意味串聯太陽能板時，電流會受較低的太陽能板所限，因而令110W太陽能板無法完全產生功率，即1加1少於2的情況。如欲串聯多塊太陽能板，請選購大小相同的太陽能板。

我可以並聯11OW太陽能板嗎？

可以，但並不建議。並聯太陽能板會令輸入功能的總電流加倍。即使可以並聯110W太陽能板，但其電流可能會超出發電站的輸入電流上限。只應並聯兩塊110W太陽能板。

如欲並聯超過兩塊110W太陽能板，請確保發電站的最高太陽能輸入電流高於20A。

技術規格

110W 太陽能板

額定功率：110 W(+/-5 W)*

開路電壓：21.8 V

運行電壓：18.4 V

短路電流：6.5 A

運行電流：6.0 A

效率：22.8%

電池類型：單晶矽

一般

太陽能板：約8.8磅（4公斤）

展開尺寸： 16.5*70.3*1.0吋（42.0*178.5*2.5厘米）

折疊尺寸： 16.5*18.9*1.0吋（42.0*48*2.5厘米）

保養：12個月

通過測試和認證

FC ⑩ CE IP68

*標準測試條件：1000 W/m²、AM1.5、25°C

溫度系數規格

TKPower - (0.39 ± 0.02)% / k TKVoltage - (0.33 ± 0.03)% / k TKCurrent + (0.06 ± 0.015)% / k

在此，EcoFlow Inc.聲明設備類型太陽能板符合指令2014/30/EU, 2011/65/EU(RoHS), (EU) 2015/863(RoHs)。歐盟全文符合性聲明可在以下網址獲得：

eu: http://www.ecoflow.com/eu/eu-compliance

uk: http://www.ecoflow.com/uk/eu-compliance

de: http://www.ecoflow.com/de/eu-compliance
