Tipo di prodotto	Pannello solare portatile
Marca	EcoFlow
Modello	110W Solar Panel
Potenza nominale	110 W (±5 W)
Tensione a vuoto	21,8 V
Tensione di funzionamento	18,4 V
Corrente di cortocircuito	6,5 A
Corrente di funzionamento	6,0 A
Efficienza	22,8 %
Tipo di cella	Silicio monocristallino
Grado di protezione	IP68
Dimensioni aperto	42,0 x 178,5 x 2,5 cm
Dimensioni piegato	42,0 x 48,0 x 2,5 cm
Peso	Circa 4 kg
Temperatura di funzionamento	Da -20 °C a 85 °C
Coefficiente di temperatura (potenza)	-0,39 %/K
Connettività	Porta XT60 (uscita) e connettori MC4
Garanzia	12 mesi
Contenuto della confezione	Pannello solare, custodia protettiva, cavo di ricarica solare, connettori MC4, 4 moschettoni, manuale
Compatibilità stazioni	EcoFlow RIVER, DELTA e altre stazioni con standard MC4
Collegamento serie/parallelo	Possibile, rispettare i limiti di corrente

Domande frequenti - 110W Solar Panel ECOFLOW

Il pannello solare da 110 W genera una potenza totale di 110 W?

In condizioni reali, la potenza dipende dall'irraggiamento, dalla temperatura e dall'angolo. Con cielo sereno a mezzogiorno si possono raggiungere 80-90 W. Le condizioni standard (1000 W/m², 25 °C) danno 110 W, ma in pratica sono normali delle perdite.

Quale potenza può generare il pannello solare da 110 W in condizioni normali?

Con cielo sereno e senza nuvole, con un angolo di 90°, contate 80-90 W in estate, e vicino a 110 W in inverno a mezzogiorno grazie a una temperatura superficiale più bassa.

Qual è la temperatura di funzionamento e di stoccaggio del pannello?

La temperatura di funzionamento è compresa tra -20 °C e 85 °C. Per lo stoccaggio, piegate il pannello e riponetelo nella sua custodia al riparo da urti e umidità.

Posso utilizzare stazioni di alimentazione di altre marche oltre a EcoFlow con questo pannello?

Sì, se la stazione è compatibile con i connettori MC4. Tuttavia, le prestazioni potrebbero essere inferiori a quelle ottenute con le stazioni EcoFlow.

Posso collegare pannelli solari da 110 W con altre dimensioni in serie?

Sconsigliato. Anche se la tensione è identica, le correnti differiscono, limitando la potenza totale. Utilizzate pannelli della stessa dimensione per un collegamento in serie.

Posso collegare i pannelli da 110 W in parallelo?

Sì, ma con cautela. Massimo due pannelli in parallelo per non superare il limite di corrente della stazione. Se più di due, verificate che la stazione accetti più di 20 A.

Come pulire e mantenere il pannello solare?

Pulite la superficie con un panno morbido e acqua pulita. Non utilizzate prodotti abrasivi. Evitate di graffiare la superficie. Riponetelo nella sua custodia dopo l'uso.

Il pannello è impermeabile?

Sì, il corpo principale del pannello è certificato IP68, il che significa che resiste all'immersione. Tuttavia, la scatola di giunzione e i connettori non sono immergibili.

Qual è il numero massimo di pannelli collegati in serie con una stazione EcoFlow?

Dipende dalla stazione: RIVER mini: 1, RIVER: 1, DELTA mini: 3, DELTA: 3, DELTA Max: 4, DELTA Pro: 6.

Come massimizzare l'efficienza di ricarica?

Posizionate il pannello perpendicolarmente ai raggi del sole (angolo di 90°), evitate qualsiasi ombra, utilizzate il supporto per inclinare tra 25° e 80° prima delle 10 e dopo le 14, e pulite regolarmente la superficie.

MANUALE UTENTE 110W Solar Panel ECOFLOW

Questo symbolo indica che il presente prodotto non deve essere smaltito tra i rifiuti domestici nelle nazioni dell'Unione Europea. Per prevenir possibili danni all'ambiente o alla salute da apparecchi e dispositivi smaltiti in modo non corretto, iciclare il dispositivo in modo responsabile per promuovere il riutilizzo sostinibile delle risorse materiali. Per smaltire il dispositivo, utilizzato i sistemi di raccolta e smaltimento o contattare il rivenditore autorizzato presso il quale il prodotto è stato acquistato. Il rivenditore autorizzato accetterà i prodotti usati e provvedera al loro riciclaggio adeguato in maniera ecocompatibile.

ES

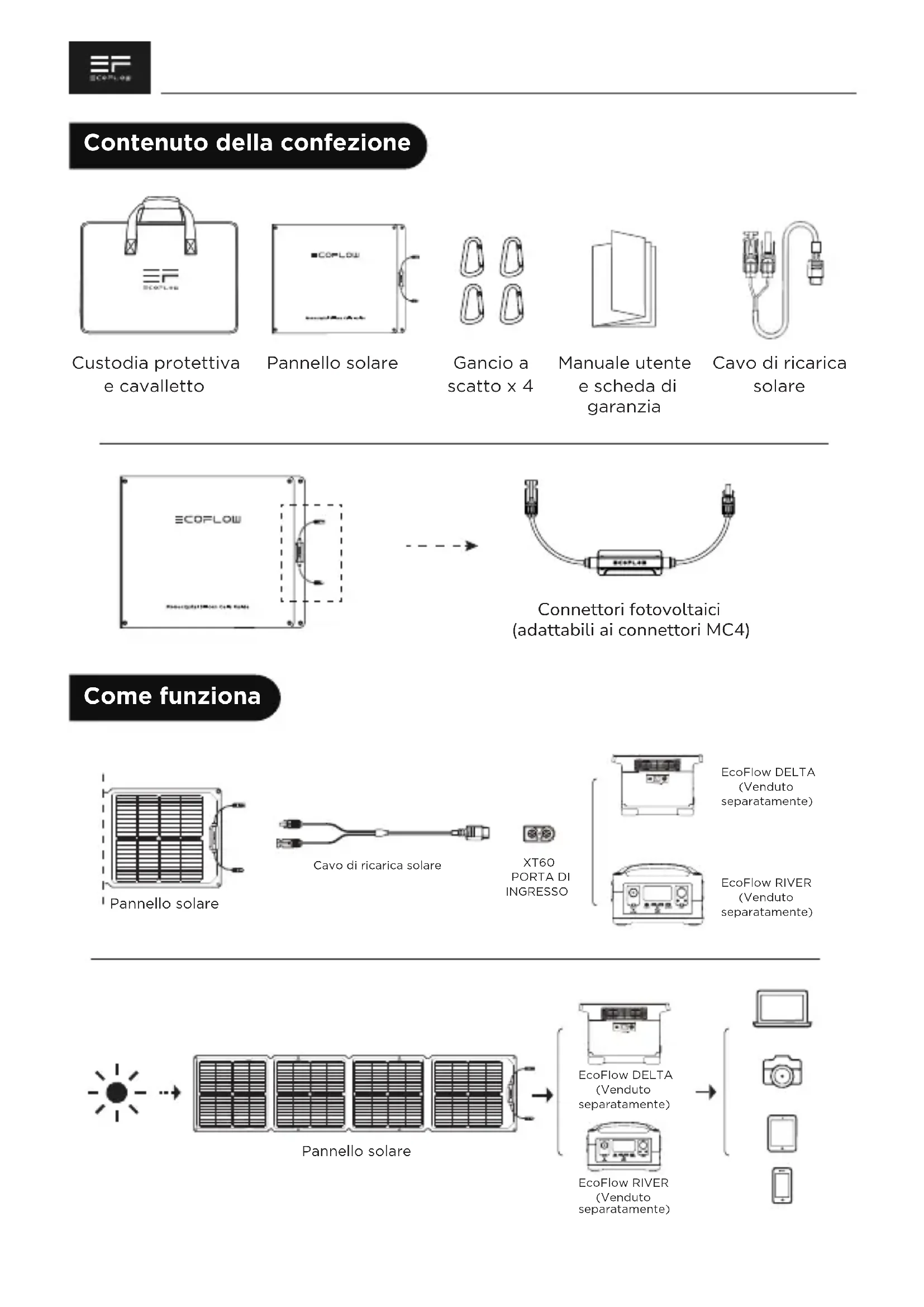

Contenuto della confezione

Custodia protettiva e cavalletto

Pannello solare

Gancio a scatto x 4

Manuale utente e schedules garanzia

Cavo di ricarica solare

Connettori fotovoltaici (adattabili ai connettori MC4)

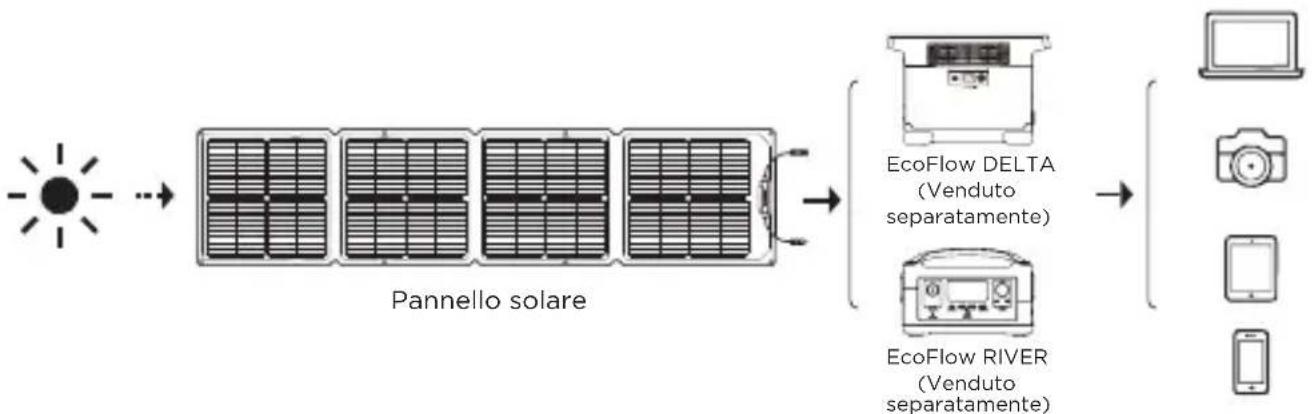

Come funziona

Pannello solare

Cavo di ricarica solare

XT60 PORTA DINGRESSO

EcoFlow DELTA (Venduto separamente)

EcoFlow RIVER (Venduto separatamente)

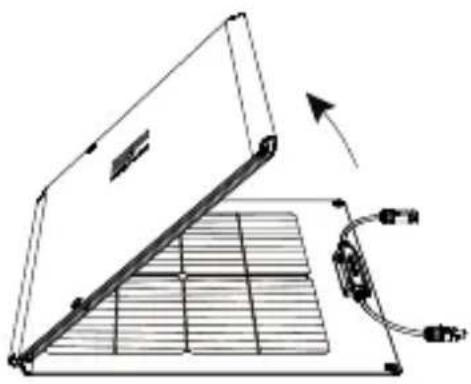

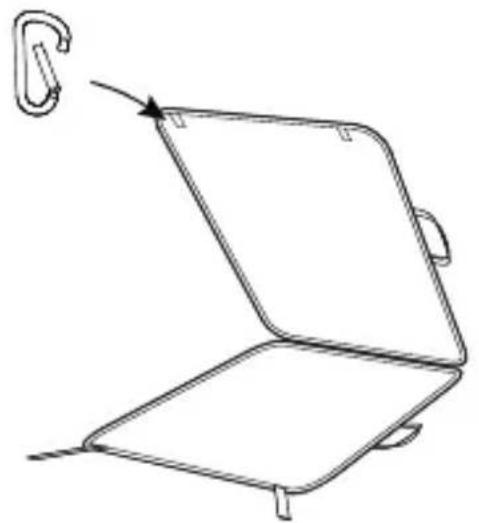

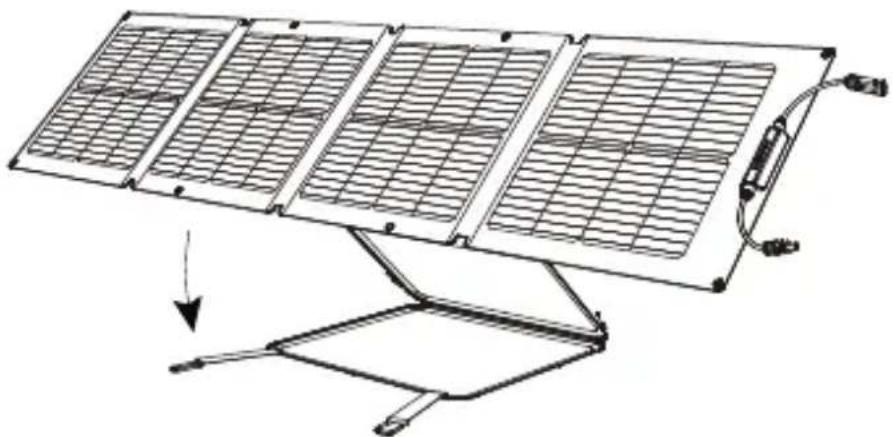

Configurazione del pannello solare

1

2

3

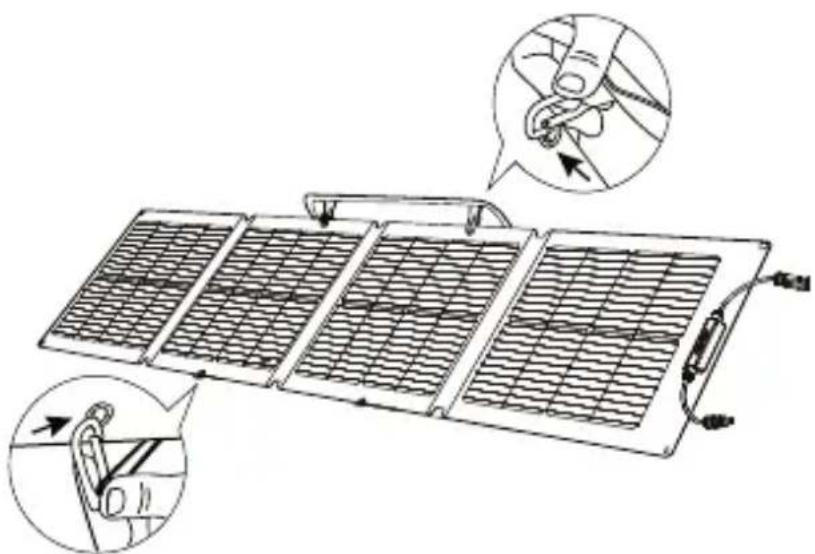

4

Questo cavo cui èsere utilizzato solo per il collegamento tra i pannelli solari e l'accumulo di energia. É vietato utilizzato per l'interconnessione tra pannelli solari o per altri scopi di connessione.

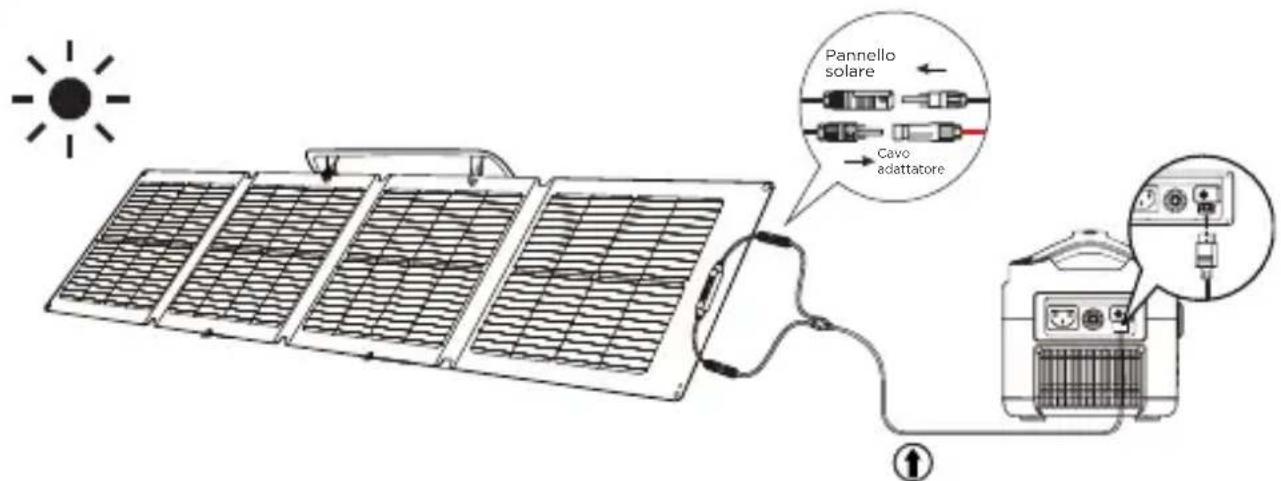

5

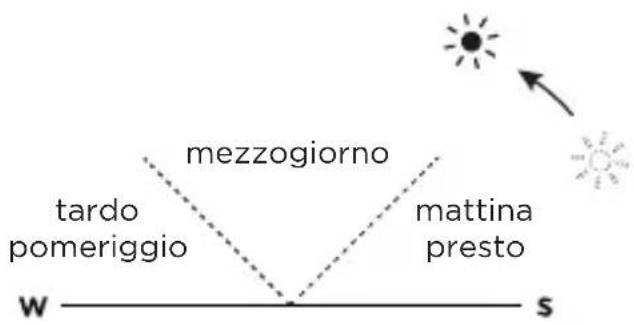

Per raccogliere energia solare in maniera più efficente, assicurarsi che i raggi solari colpiscano il pannello ad un'angolazione di 90^ e che il pannello non sia all'ombra.

6

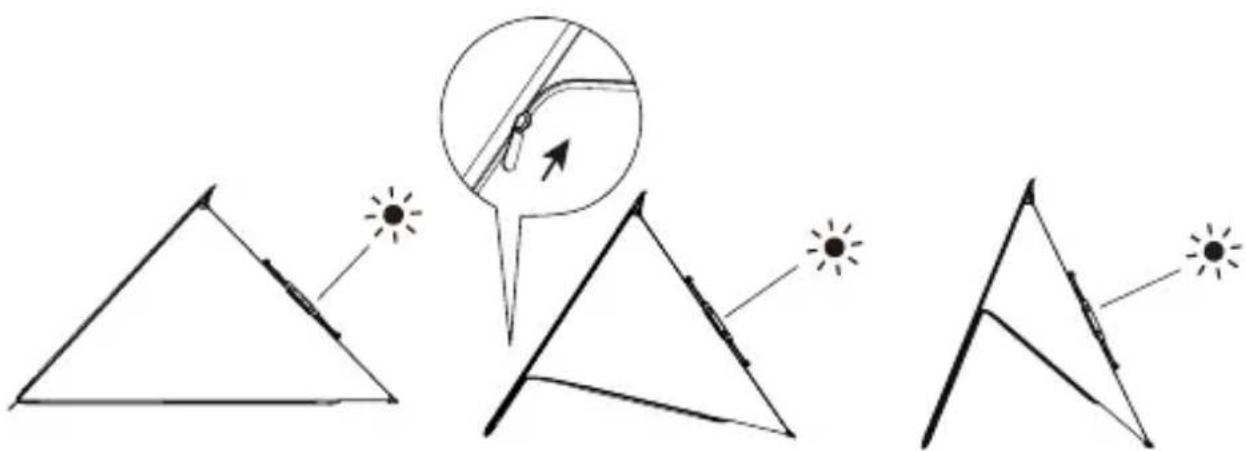

Regolare l'angolazione

Per migliorare i risultati di carica, la custodia protettiva può essere utilizzataanche come cavalletto per sostenere il pannello solare ad un angolo di 25^ - 80^

7

La funzione cavalletto deve essere utilizzata solo prima delle 10:00 o dopo le 14:00.

Perutilizzareil prodotto durante il sole di mezzogiorno,ésuccidente posizionare il pannello solare piatto sul pavimento.

Ricarica solare più veloce

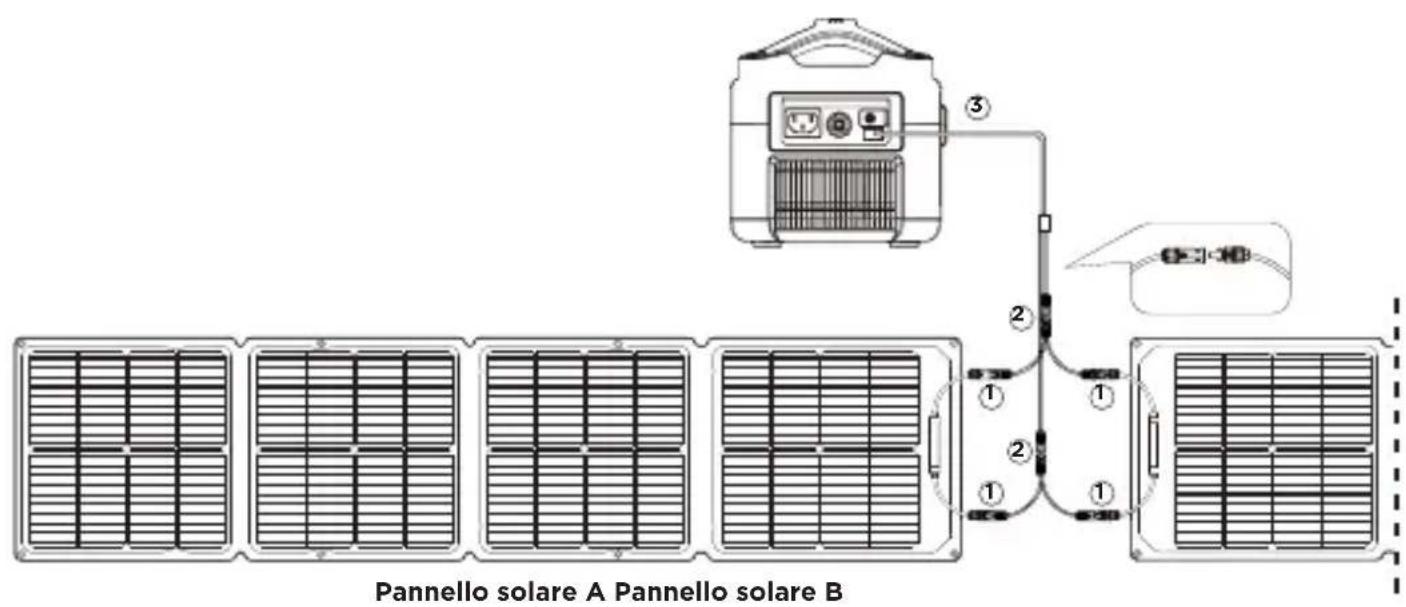

Pannelli solari collegati in parallelo

(fare riferimento alla figura seguente)

1. Collegare i poli positivi dei due pannelli solari con il cavo parallelo e ripetere il passaggio per i poli negativi.
2. Collegare i connettori del cavo parallelo (lato uscita) ai connettori del cavo di ricarica solare corrispondenti.
3. Collegare il connettore XT60 del cavo di ricarica solare alla porta XT60 della centrale elettrica portatile per ricaricare l'unità.

*Per ulteriori informazioni e metodi relativi alla ricarica solare,fare riferimento al manuale dell'utente della centrale elettrica.
portatile specifica.

Cavo di collegamento parallelo solare

• Gli utenti dovranno acquistare i pannelli solari e gli altri accessori per il collegamento in parallelo separatamente.

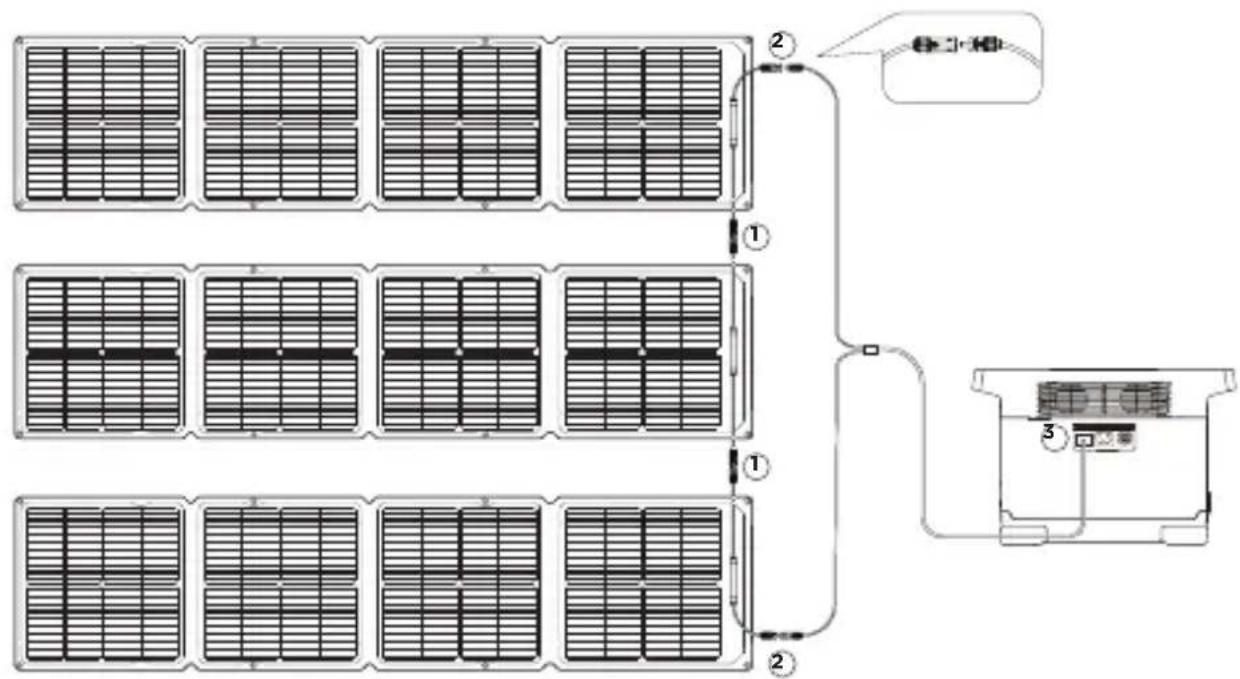

Pannelli solari collegati in serie

(fare riferimento alla figura seguente)

1. Inserire il connettore maschio di un pannello solare nel connettore femmina dell'altro per collegare in series i tre pannelli solari.
2. Collegare i due connettori corrispondenti che non sono stati collegati nel passaggio 1 con il cavo di ricarica solare.
3. Collegare il connettore XT60 del cavo di ricarica solare alla porta XT60 della centrale elettrica portatile per ricaricare l'unità.

*Per ulteriori informazioni e metodi relativi alla ricarica solare,fare riferimento al manuale dell'utente della centrale elettrica portatile specifica.

Numero massimo di pannelli collegati in seriesi ai prodotti supportati

Produotto supportato	110W
RIVER mini	1
Serie RIVER	1
DELTA mini	3
DELTA	3
DELTA Max	4
DELTA Pro	6

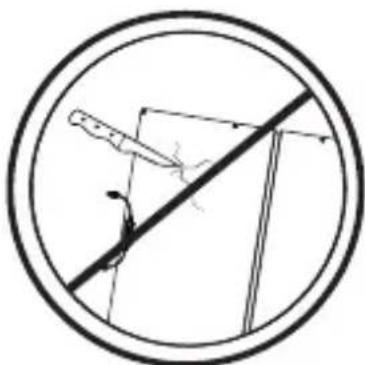

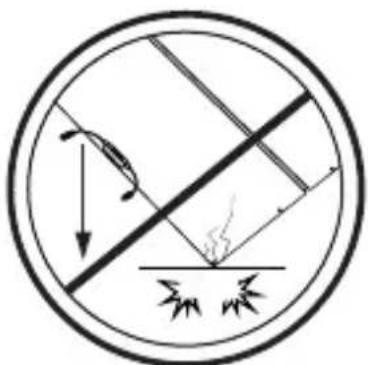

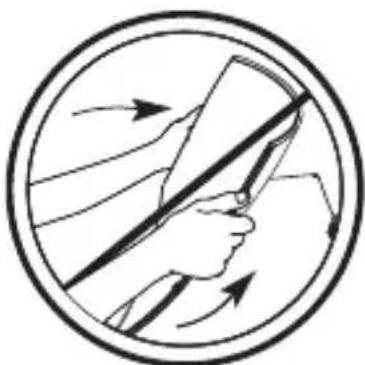

Comportamenti da evitare

I comportamenti descritti in precedenza che danneggiano il pannello solare, causeranno la rottura della cella all'interno del pannello e incideranno sull'efficienza di quest'ultimo o lo renderanno inutilizzabile. Il periodo di garanzia gratuite non copre i dati derivanti dall'uso improprio del prodotto.

Aspetti da tenere a mente durante l'uso di un pannello solare

1. Poiché l'efficienza dei pannelli solari dipende dall'intensità della luce e dall'angolo di inclinazione utilizzato, la potenza di ricarica del pannello può essere influenzata da diversi fattori, quali le condizioni meteorologiche, le variazioni stagionali e la posizione. L'installazione e il collegamento di questo prodotto devono essere effettuali attenendosi scrupolosamente alle istruzioni riportate nel manuale utente.
2. Solo il corpo principale di quello prodotto è impermeabile. La scatola di derivazione e i punti di collegamento non devono essere immersi in acqua.
3. Questo prodotto non deve entrare in contatto con sostanze altamente corrosive o essere immerso in liquidi corrosivi.
4. Per evitare di danneggiare il prodotto, non utilizzato oggetti appuntiti sulla superficie del pannello e non urtare il prodotto.
5. Non esercitare pressione sul pannello e non far cadere il pannello sugli angoli, sui lati o sulle superfici. Ciò potrebbe danneggiare il pannello solare.
6. Il pannello non deve essere urtato, esesto a una pressione elevata o piegato durante il trasporto, la rotazione o l'installazione. Si consiglia di mantenere il pannello in posizione verticale durante lo spostamento o lo stoccaggio.
7. Quando si ripone il pannello, assicurarsi sempre che i terminali positivo e negativo della scatola di derivazione non siano esposti alla luce solare.
8. Per evitare il rischio di lesions, il prodotto e la relativa scatola di derivazione devono essere aperti o smontati esclusivamente da personale qualificato.
9. I pannelli solari indesiderati devono essere smaltiti in conformità alle normative locali vigenti.

DOMANDE FREQUENTI

Il pannello solare da 110W genera una potenza completa di 110W?

Nella maggior parte dei casi, è normale che un pannello solare non eroghi tutte la sua potenza nominale. Di seguito sono riportati alcuni dei motivi per cui ciò accade, nonché alcuni suggerimenti per avvincarsi al raggiungimento del valore di potenza nominale.

1. Intensità della luce. La quantità di luce sul pannello determina fluttuazioni dell'uscita di potenza. è più probabile che i valori nominali della potenza erogata siano più vicini a quelli ottenuti in condizioni di prova quando si utilizza il prodotto in una giornata serene a mezzogiorno, anzché al mattino o nel pomeriggio. Le condizioni meteorologiche influisconoanche sulla quantità di luce solare che raggiunge il pannello. Ad esempio, è molto meno probabile che si raggiungano i valori della potenza nominale in presenza di pioggia o nuvole.
2. Temperatura superficieale. Anche la temperatura superficieale del pannello solare influsce sulla quantità di potenza generata. Più bassa è la temperatura superficieale del pannello, maggiore sare la potenza prodotta. Ad esempio, i pannelli solari generano più energia quando vengono utilizzati in inverno anziché in estate, ed è del tutto normale. I pannelli solari generalmente raggiungono temperature prossime a 60^ (140°F) durante l'estate. Ciò riduce la potenza nominale del 13%, nonostante i livelli più elevati di luce che si irradia sul pannello.
3. Angolazione della luce solare. In condizioni di luce ottimali, i raggi solari devono rimanere perpendicolari alla superficie del pannello per ottenere prestazioni ottimali. La differenza di ± 10 gradi di 90 gradi di luce solare che colpisce i pannelli ha un effetto minimo sulla potenza.
4. Oscuramento del pannello. La superficie del pannello solare non deve essere oscurata durante l'uso. L'oscuramento causato da ombre, corpi estranei e dal vetro possono ridurre notevolmente l'uscita di potenza.

Problemi di prestazioni causati da pannelli difettosi: Se il pannello non genera alimentazione o la sua uscita rimane molto al di sotto dei valori nominali previsti dopo aver risolto i problemi riportati sopra, il pannello stesso potrebbe essere difettioso. Contattare l'assistenza clienti.

Quanta potenza è in grado di essere generare il pannello solare da 110W in condizioni normali?

Dipende innanzitutto delle condizioni meteorologiche. In genere, in una giornata limpida senza nuvole nel cielo, la luce solare che colpisce il pannello a un angolo di 90^ genera solitamente 80W-90W di potenza nel pannello da 110W. (Le condizioni di illuminazione currenti sono normalmente 800W-900W/m² (74,3W-83,6W/ft²) con una temperature del pannello di 50^ (122°F) in condizioni di prova. I valori relativi alla potenza nominale si basano su 1000W/m² (92,9W/ft²) in condizioni AM1.5 con una temperature del pannello di 25^ (77°F) in condizioni di prova. L'uscita di potenza ha valori nominali prossimi a quelli osservati normalmente a mezzogiorno durante l'inverno.)

Cosa si deve sapere sulla temperatura di esercizio, la conservazione e l'uso del pannello solare da 110W?

La temperatura di esercizio del pannello solare è 20^ - 85^ (-4^ - 185^) . Il pannello deve essere ripiegato nella sua forma originale e conservato nella sua custodia protettiva (cavalletto), che fornisce una protezione sufficiente per il prodotto. Per prolungare la vita utile del pannello, assicurarsi che il prodotto non sia esposto a forze/impatti esterni quando non viene utilizzato. Il pannello solare non devese essere lasciato cadere, non devese essere forato,iegato e non ci si deve sedere su diesso. Queste azioni potrebbero rompere la cella e renderse il pannello inutilizzabile. Danni di quello tipo non saranno coperti alla garanzia gratuite.

È possibile utilizzato centrali elettriche di un marchio diverso da EcoFlow con il pannello solare da 110W?

Si, ma solo alcuni tipi. La centrale elettrica utilizzata deve essere compatibile con gli standard MC4 per funzionare correttamente. Inoltre, altre marche di centrali elettriche potrebbero non offrirge gli stessi livelli di compatibilità delle centrali elettriche a marchio EcoFlow, potrebbero avere potenze nominali inferiori e potrebbero non offrirge gli stessi livelli di prestazioni.

È possibile collegare in serie pannelli solari da 110W con pannelli solari di altri dimensioni?

Si, ma non è consigliato. Anche se la tensione dei due pannelli è identica, le correnti nominali non lo sono. Ciò significiva che quando i pannelli sono collegati in series, la corrente sare limitata a quella del pannello solare inferiore, pertanto il pannello solare da 110W non può erogare la massima energia con uno scenario risultante di 1 + 1 < 2 . Acquistare pannelli delle stesse dimensioni se si intende collegare più pannelli in series.

É possible collegare i pannelli solari da 110W in parallelo?

Si, ma non è consigliato. I collegamenti in parallelo raddoppieranno la corrente totale della potenza in ingresso. I pannelli solari da 110W possono essere collegati in parallelo, ma la corrente può superare il limite di corrente di ingresso della centrale elettrica. Utilizzato solo due pannelli da 110W per il collegamento in parallelo. Se si desidera collegare più di due pannelli da 110W in parallelo, assicurarsi che la corrente di ingresso solare massima della centrale elettrica sia superiore a 20A.

Specifiche tecniche

Pannello solare da 110W

Potenza nominale: 110 W(+/-5 W)*

Tensione a circuito aperto: 21,8 V

Tensione di esercizio: 18,4 V

Corrente di cortocircuito: 6,5 A

Corrente di esercizio: 6,0 A

Efficienza: 22.8%

Tipodiella: Silicio monocrystallino

Informazioni generali

Pannello solare: Circa 8,8 lbs (4 KG)

Dimensioni da aperto:

Dimensioni da ripiegato:

Testato e certificato

IP68

*Condizioni di test

standard: 1000W / m^2 AM1.5, 25^

Specifiche del coefficiente di temperatura

TK Potenza - (0,39± 0,02)% /k

TK Tensione - (0,33± 0,03)% /k

TK Corrente +(0,06± 0,015)% /k

Con la presente, EcoFlow Inc. dichiara che il tipo di apparecchiatura Pannello solare e conforme alla direttiva 2014/30/EU, 2011/65/EU(RoHS), (EU) 2015/863(RoHs). Il testo complete della dichiarazione di conformita UE e disponibile al seguente indirizzo:
