Smart Generator - Batteria portatile ECOFLOW - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Generatore inverter portatile
Marca	EcoFlow
Modello	Smart Generator
Dimensioni (L × l × H)	597 × 296 × 475 mm
Peso netto	29,3 kg
Potenza nominale	1 800 W (picco 1 900 W)
Tensione nominale	230 V / 50 Hz
Fattore di potenza	1
Uscita CC	42-58,8 V, corrente max 32 A
Motore	R80-i, monocilindrico 4 tempi, 79,7 cm³, raffreddamento ad aria forzata
Carburante	Senza piombo, serbatoio 4 L
Olio motore	SAE SJ 10W-40, capacità 0,38 L
Autonomia	3,5 h a pieno carico
Livello sonoro (7 m)	56-67 dB a pieno carico
Candela d'accensione	Modello A5RTC, gioco 0,6-0,8 mm
Modalità di avviamento	Elettrica (pulsante) e manuale (cavetto di trazione)
Funzioni principali	Carica CC per batterie DELTA Max/Pro, app EcoFlow, modalità ECO, spegnimento automatico, rilevamento CO
Manutenzione ordinaria	Cambio olio ogni 50 ore, pulizia filtro aria ogni 10 ore in ambiente polveroso, controllo candela
Sicurezza	Rilevamento monossido di carbonio (spegnimento+allarme), protezione sovraccarico, temperatura, batteria
Ricambi e riparabilità	Candela, filtro aria, filtro carburante, olio ; manutenzione presso rivenditore per carburatore e gioco valvole
Temperatura di utilizzo	-15 °C a 40 °C
Garanzia	Consultare la scheda di garanzia fornita

Domande frequenti - Smart Generator ECOFLOW

Come avviare il Smart Generator EcoFlow ?

Assicurarsi che il serbatoio contenga carburante senza piombo e che l'olio motore sia al livello corretto. Aprire lo sfiato del serbatoio, posizionare l'interruttore motore su ON. È possibile avviare premendo il pulsante di avviamento elettrico per 2 secondi oppure tirando la maniglia dell'avviamento manuale. Per un avviamento automatico, collegarlo a una batteria DELTA compatibile.

Come ricaricare una batteria DELTA Max con il Smart Generator ?

Collegare il cavo di connessione Extra Battery (5 m) tra la porta CC del generatore e la porta di carica della batteria DELTA Max. Assicurarsi che lo sfiato e l'interruttore motore siano su ON. La batteria invierà una richiesta di carica se la sua capacità è bassa e il generatore si avvierà automaticamente. È possibile anche avviare manualmente. La carica si interrompe automaticamente quando la batteria raggiunge il limite superiore (regolabile nell'app).

Che tipo di olio motore utilizzare e come cambiarlo ?

Utilizzare olio motore SAE SJ 10W-40 di qualità API SJ o superiore, capacità 0,38 L. Per il cambio: far girare il motore per alcuni minuti per riscaldare l'olio, poi spegnerlo. Posizionare una vaschetta sotto il generatore, rimuovere il coperchio di manutenzione, svitare il tappo di scarico e inclinare il generatore per scaricare l'olio. Rimettere il tappo, aggiungere olio nuovo fino al livello corretto.

Cosa fare se la spia di allarme monossido di carbonio si accende ?

La spia rossa lampeggiante indica che la concentrazione di CO si avvicina a una soglia pericolosa. Il generatore si spegne automaticamente. Interrompere immediatamente l'uso e spostare il generatore in un luogo ben ventilato all'esterno. Non riavviare finché la ventilazione non è migliorata. Se la spia persiste, contattare il servizio post-vendita.

Come pulire e manutenere il filtro aria ?

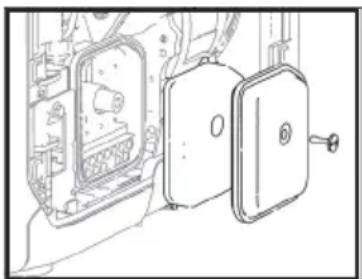

Rimuovere il coperchio di manutenzione, poi le viti del filtro aria. Estrarre l'elemento in schiuma. Lavarlo con acqua saponata o con un solvente non infiammabile, asciugarlo. Imbevarlo di olio motore pulito e strizzare l'eccesso (l'elemento deve essere umido senza gocce). Rimetterlo in posizione e richiudere. In ambiente polveroso, pulire il filtro ogni 10 ore.

Qual è la potenza massima che può fornire il Smart Generator ?

La potenza nominale è di 1 800 W con un picco di 1 900 W. In uscita CA, la potenza massima è di 1800 W (fattore di potenza 1). In uscita CC, la corrente max è di 32 A a 42-58,8 V. La potenza totale CC+CA non deve superare 1800 W.

Posso utilizzare il Smart Generator all'interno ?

No, mai all'interno. I gas di scarico contengono monossido di carbonio tossico che può causare perdita di coscienza o morte. Utilizzarlo solo in un luogo ben ventilato, all'esterno, lontano da porte, finestre e prese d'aria.

Come scaricare il carburante per un deposito prolungato ?

Portare l'interruttore motore su OFF. Aprire il tappo del serbatoio, rimuovere il filtro carburante e svuotare tutto il carburante in un contenitore adatto. Rimettere il tappo. Avviare il generatore (senza carico) per consumare il carburante rimanente; si spegnerà automaticamente. Rimuovere il coperchio di manutenzione, allentare il bullone di scarico del carburatore per svuotare il carburante residuo, quindi serrare. Conservare il generatore in un luogo asciutto e aerato.

Cosa fare in caso di sovraccarico in uscita ?

Se l'icona di sovraccarico lampeggia sul display, scollegare il carico eccessivo che ha attivato la protezione. Spegnere il generatore (interruttore motore su OFF) e riavviarlo. Assicurarsi che il carico totale non superi la potenza nominale. Se il problema persiste, verificare che i dispositivi collegati non siano difettosi.

Come connettere il Smart Generator all'app EcoFlow ?

Premere il pulsante IOT (reset) per 3 secondi; l'icona Wi-Fi lampeggia sul display. Aprire l'app EcoFlow sullo smartphone e seguire le istruzioni per accoppiare tramite il punto di accesso diretto del generatore o tramite la rete Wi-Fi. Una volta connesso, è possibile monitorare lo stato, i codici di errore e modificare le impostazioni come la modalità ECO o le soglie di carica.

MANUALE UTENTE Smart Generator ECOFLOW

Ecoflow Smart Generator | Manuale utente

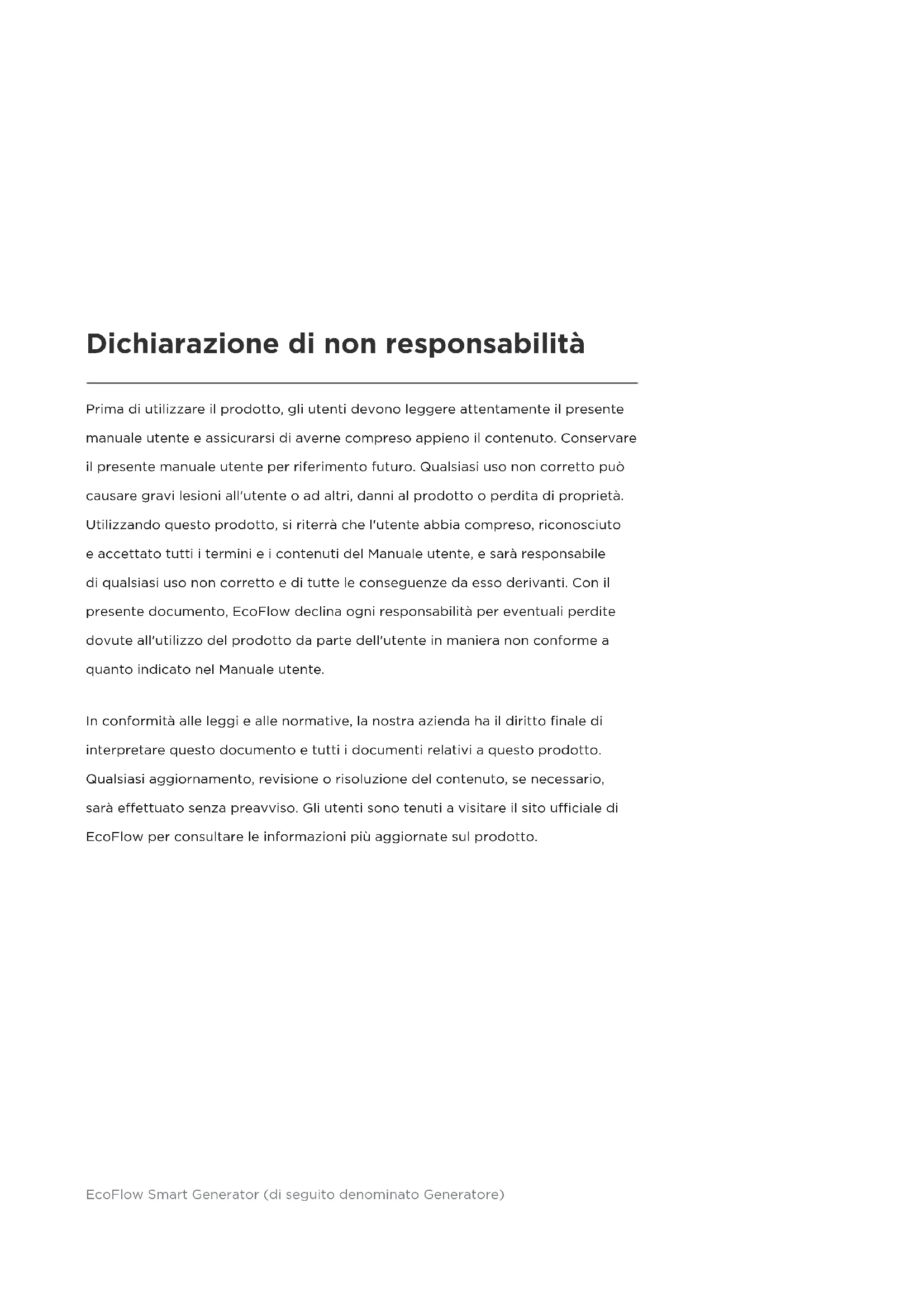

Dichiarazione di non responsabilità

Prima di utilizzare il prodotto, gli utenti devono leggere attentamente il presente manuale utente e assicurarsi di averne compreso appieno il contenuto. Conservare il presente manuale utente per riferimento futuro. Qualsiasi uso non corretto può causare gravi lesioni all'utente o ad altri, danni al prodotto o perdita di proprietà. Utilizzando questo prodotto, si riterrà che l'utente abbia compreso, riconosciuto e accettato tutti i termini e i contenuti del Manuale utente, e sarà responsabile di qualsiasi uso non corretto e di tutte le conseguenze da esso derivanti. Con il presente documento, EcoFlow declina ogni responsabilità per eventuali perdite dovute all'utilizzo del prodotto da parte dell'utente in maniera non conforme a quanto indicato nel Manuale utente.

In conformità alle leggi e alle normative, la nostra azienda ha il diritto finale di interpretare questo documento e tutti i documenti relativi a questo prodotto. Qualsiasi aggiornamento, revisione o risoluzione del contenuto, se necessario, sarà effettuato senza preavviso. Gli utenti sono tenuti a visitare il sito ufficiale di EcoFlow per consultare le informazioni più aggiornate sul prodotto.

Contenuto

1. Linee guida per la sicurezza 1

1.1 Avvertenza di sicurezza 1
1.2 Istruzioni per la sicurezza 1
1.3 Etichette importanti 2

2. Avvio rapido 3

2.1 Descrizione dell'aspetto 3
2.2 Introduzione alle icone sullo schermo 5
2.3 Prima di utilizzare il prodotto 6
2.4 Utilizzo del prodotto 9
--2.4.1 Avviamento 9
--2.4.2 Spegnimento 10
--2.4.3 Collegamenti CA 10
--2.4.4 Carica CC 11
2.4.4.1 Carica di DELTA Max o DELTA Pro 11
2.4.4.2 Carica di batterie supplementari DELTA Max 12 o di batterie supplementari DELTA Pro
--2.4.5 Utilizzo dell'app 12
--2.4.6 Campo di applicazione 13
--2.4.7 Requisiti speciali 13

3. Manutenzione e assistenza 14

3.1 Controllo della candela 15
3.2 Regolazione del carburatore 15
3.3 Sostituzione dell'olio motore 16
3.4 Filtro dell'aria 16
3.5 Filtro del carburante 17
3.6 Silenziatore 17

4. Stoccaggio e trasporto 18

4.1 Rimozione del carburante 18
4.2 Stoccaggio del generatore 18
4.3 Batteria ricaricabile 18
4.4 Utilizzo dopo lo stoccaggio 19
4.5 Trasporto 19

5. Guasti e risoluzione dei problemi 20

6. Parametri e specifiche 21

7. Elenco elementi 21

8. Schema circuitale 22

1. Linee guida per la sicurezza

1.1 Avvertenza di sicurezza

La sicurezza personale, degli altri e dei beni sono di primaria importanza. Leggere attentamente le avvertenze di sicurezza riportate nel Manuale utente e sull'adesivo del gruppo elettrogeno. Esse sono estremamente importanti.

Ciò serve a ricordare i potenziali pericoli per l'utente e per altre persone. Prima di ogni avvertenza di sicurezza si trovano un simbolo e una delle tre parole seguenti: pericolo, avvertenza o attenzione.

Queste parole indicano:

Pericolo

Il mancato rispetto delle istruzioni può portare a conseguenze molto gravi o mortali.

Avvertenza

Il mancato rispetto delle istruzioni può portare a conseguenze gravi o mortali.

Attenzione

Il mancato rispetto delle istruzioni può portare al danneggiamento del gruppo elettrogeno e di altri beni.

1.2 Istruzioni per la sicurezza

Leggere attentamente il Manuale utente prima di utilizzare il generatore per evitare incidenti.

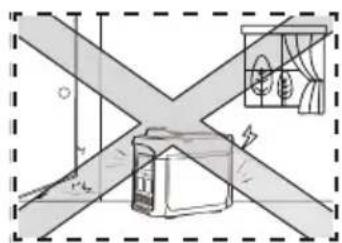

Non utilizzare all'interno e tenere lontano da porte, finestre e prese d'aria

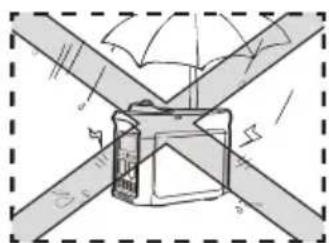

Non utilizzare in ambienti umidi

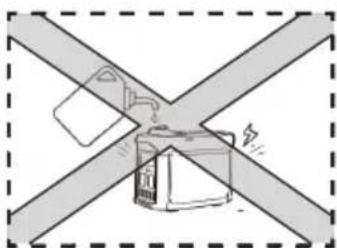

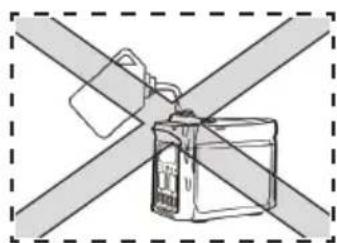

Assicurarsi che non vi siano fuoriuscite di carburante durante il rifornimento

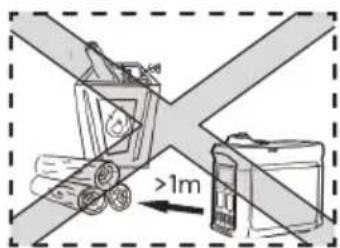

Tenere i materiali combustibili ad almeno 3 ft (1 m) di distanza

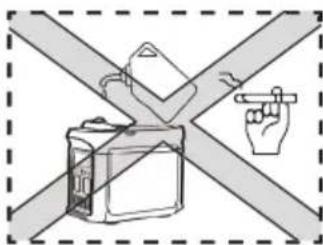

Non fumare durante il rifornimento

Spegnere il motore prima di effettuare il rifornimento

Collegamento a terra del generatore

Il generatore è dotato di messa a terra del sistema, che viene utilizzata per collegare i componenti del telaio del generatore a un terminale di messa a terra nella presa CA. La messa a terra del sistema non si collega al neutro CA.

Collegamento del generatore all'impianto elettrico

Non collegare il generatore all'impianto elettrico di un edificio a meno che non sia stato installato un interruttore di isolamento da un elettricista certificato. Osservare tutte le leggi e i requisiti normativi applicabili in materia di impianti elettrici.

Attenzione

Mantenere pulite e non ostruite le prese d'aria sul lato del pannello anteriore, silenziatore e parte inferiore del generatore ed evitare che vi entrino detriti, fango o acqua. Nel caso in cui queste prese d'aria si ostruiscano, il generatore, la centralina o il motore potrebbero danneggiarsi. Non trasportare, conservare o utilizzare il generatore insieme ad altri prodotti. Eventuali perdite di olio possono danneggiare il generatore o compromettere la sicurezza personale e i beni.

1.3 Etichette importanti

Prima di iniziare a utilizzare il prodotto, consultare con attenzione i seguenti adesivi.

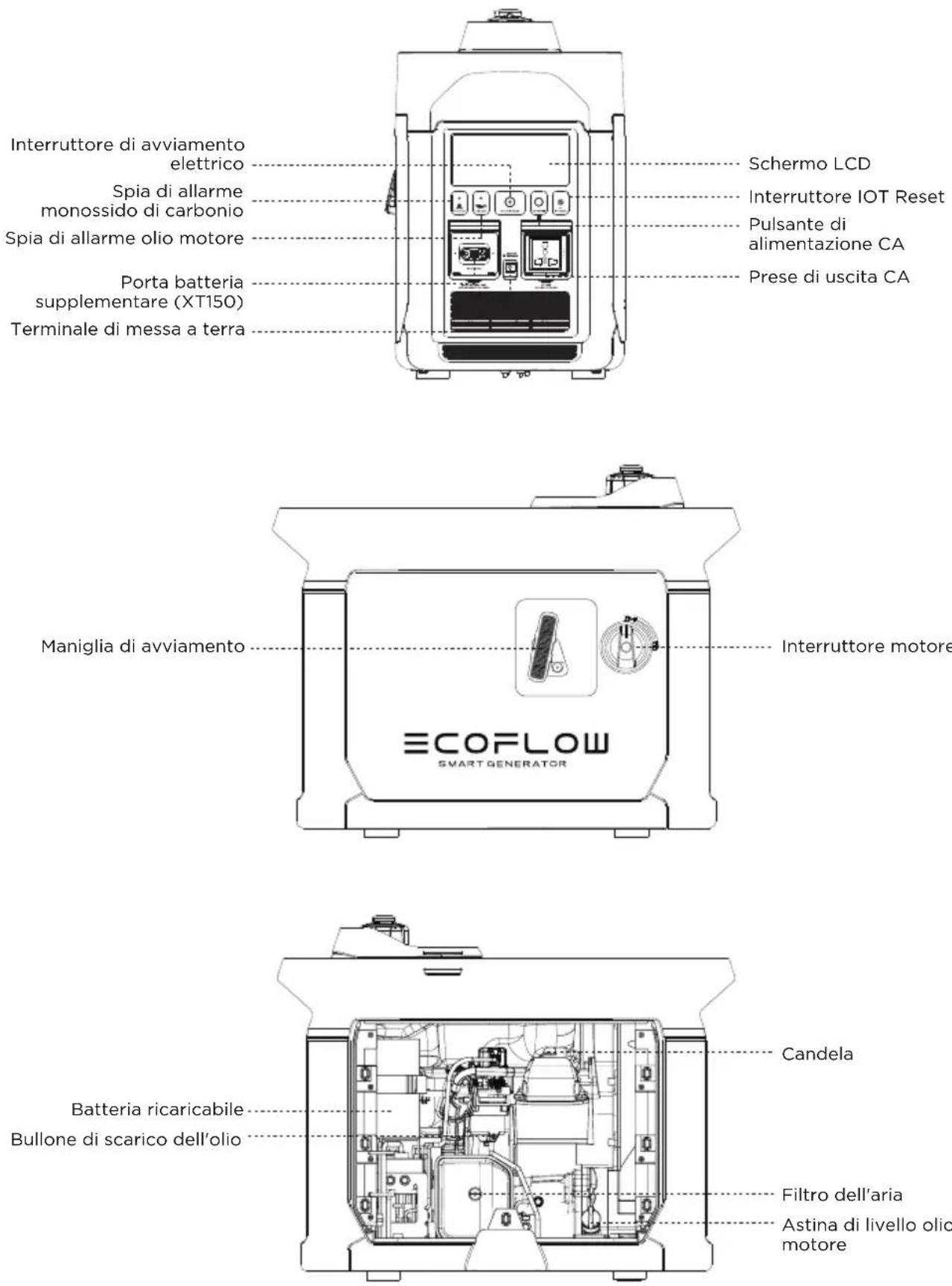

2.1 Descrizione dell'aspetto

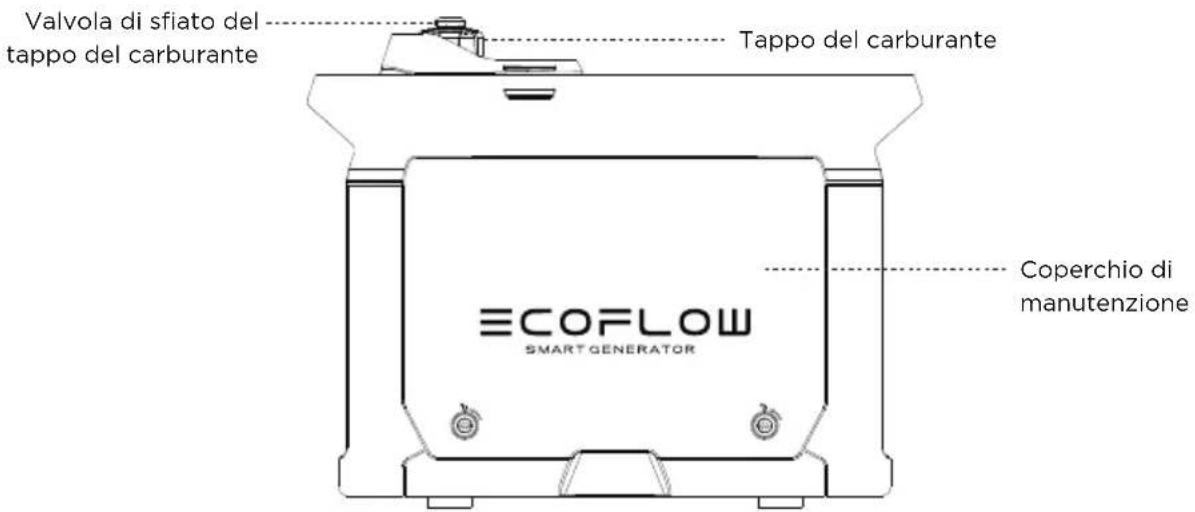

Valvola di sfiato del tappo del carburante Tappo del carburante ECOFLOW SMART GENERATOR Coperchio di manutenzione

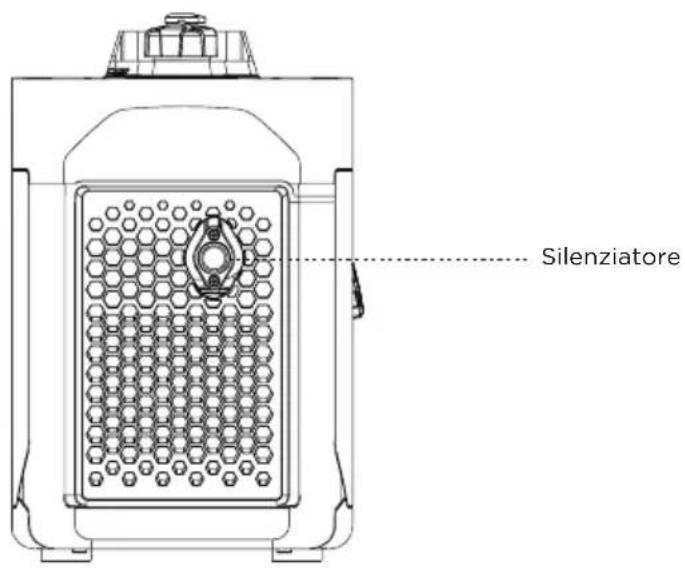

Silenziatore

Interruttore di avviamento elettrico Spia di allarme monossido di carbonio Spia di allarme olio motore Porta batteria supplementare (XT150) Terminale di messa a terra Schermo LCD Interruttore IOT Reset Pulsante di alimentazione CA Prese di uscita CA Maniglia di avviamento Interruttore motore ECOFLOW SMART GENERATOR Candela Batteria ricaricabile Bullone di scarico dell'olio Filtro dell'aria Astina di livello olio motore

Spia di allarme monossido di carbonio: Quando il sensore di monossido di carbonio rileva che la concentrazione di monossido di carbonio sta per superare il limite, il generatore si arresta automaticamente e la spia di allarme monossido di carbonio lampeggia per 5 minuti. In questo caso, il generatore non può essere avviato.

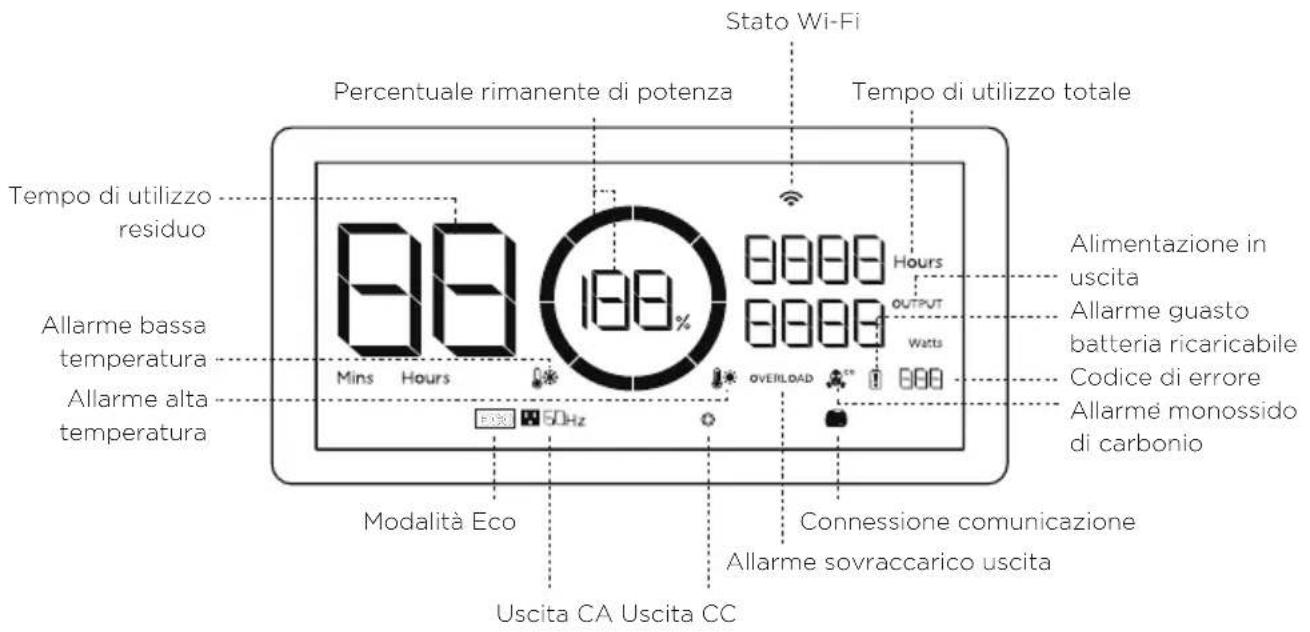

2.2 Introduzione alle icone sullo schermo

Stato Wi-Fi Percentuale rimanente di potenza Tempo di utilizzo totale Tempo di utilizzo residuo Allarme bassa temperatura Allarme alta temperatura Mins Hours 100% Hours OUTPUT Watts OVERLOAD 50Hz Modalità Eco Connessione comunicazione Allarme sovraccarico uscita Uscita CA Uscita CC Alimentazione in uscita Allarme guasto batteria ricaricabile Codice di errore Allarmé monossido di carbonio

Percentuale rimanente di potenza: se il livello di carburante residuo è inferiore a 20,3 once (600 ml), la spia indica lo 0% di carica e lampeggia per avvisare l'utente.

Stato Wi-Fi: una volta premuto il pulsante IOT per 3 secondi, l'icona di stato Wi-Fi lampeggia sullo schermo LCD per indicare che il prodotto è pronto per l'accoppiamento. Esistono due modi per collegare il prodotto all'app: tramite collegamento diretto all'hotspot del prodotto o tramite Internet. Se l'app è collegata correttamente all'hotspot del prodotto, l'icona continua a lampeggiare; se è collegata correttamente a Internet, l'icona rimane accesa.

Codice di errore: fare riferimento all'app Ecoflow per specifici codici di errore.

Modalità ECO: in modalità ECO, lo Smart Generator regola la velocità di rotazione in base alla richiesta di potenza di uscita, per risparmiare carburante e ridurre la rumorosità. Questa è la modalità predefinita. È possibile modificare le impostazioni della modalità nell'app Ecoflow. Per ulteriori dettagli, fare riferimento alla sezione 2.4.5.

* Consultare la Sezione 5 per ulteriori procedure di risoluzione dei problemi.

2.3 Prima di utilizzare il prodotto

Rifornire

Pericolo

Leggere attentamente le linee guida per la sicurezza prima di effettuare il rifornimento, poiché il carburante è una sostanza infiammabile e tossica. Non riempire eccessivamente il serbatoio del carburante, poiché, nel momento in cui il serbatoio si riscalda, il carburante potrebbe espandersi e fuoriuscire. Dopo il rifornimento, assicurarsi di chiudere bene il tappo del carburante.

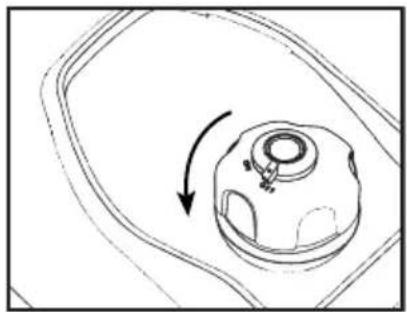

Aprire il tappo del carburante

Attenzione

Dopo il rifornimento, eliminare il carburante rimasto, utilizzando un panno pulito e morbido per evitare di danneggiare il guscio in gomma. Utilizzare carburante senza piombo, anziché con piombo, poiché quest'ultimo potrebbe danneggiare gravemente le parti interne del generatore. Togliere il tappo del carburante e riempire fino all'indicatore rosso.

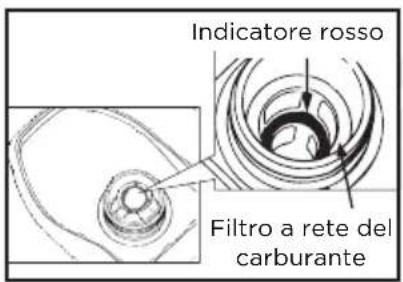

Indicatore rosso Filtro a rete del carburante

Rifornire

Carburante consigliato: senza piombo

Capacità del serbatoio di carburante:

1,05 gal. (4 l)

Attenzione

Quando esce dalla fabbrica, il generatore non contiene olio motore.

Non avviare il generatore prima di aver aggiunto sufficiente olio motore.

Non inclinare il generatore durante il rabbocco dell'olio motore, per evitare che il generatore si danneggi a causa dell'aggiunta di eccessivo olio.

1. Posizionare il generatore su un piano orizzontale.

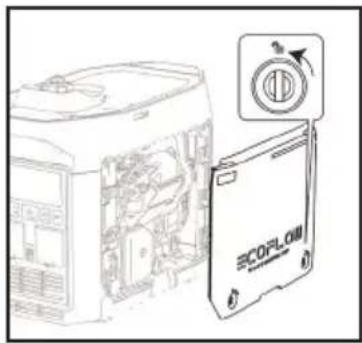

2. Ruotare i bulloni del coperchio di manutenzione le rimuovere il coperchio.
3. Svitare il coperchio e l'astina del livello dell'olio.

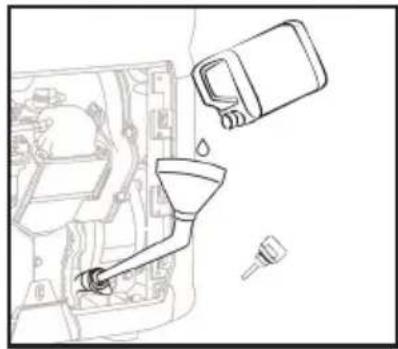

4. Immettere la quantità specificata dell'olio motore consigliato e avvitare bene il coperchio e l'astina del livello dell'olio. Riposizionare il coperchio di manutenzione e ruotare la manopola nella posizione di chiusura.

Olio motore consigliato: SAE SJ 10W-40

Grado consigliato per l'olio motore: API SJ o superiore

Capacità olio: 0,1 gal. (0,38 l)

Rimozione del coperchio di manutenzione

Rabbocco dell'olio motore

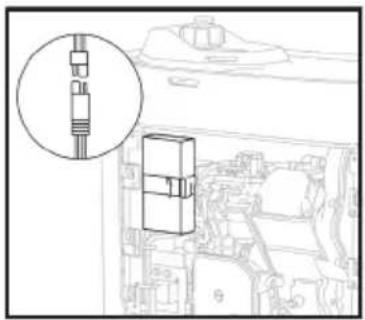

Collegamento della batteria ricaricabile

Il generatore non può essere avviato con 'interruttore di avviamento elettrico, a meno che non sia collegato alla batteria interna.

Ruotare i bulloni del coperchio di manutenzione ☐rimuovere il coperchio e collegare rispettivamente i cavi positivo e negativo della batteria.

Collegamento dei cavi positivo e negativo

Avvertenza

Controllare attentamente i seguenti componenti ogni volta prima di utilizzare il generatore.

a) Controllo del livello del carburante

Togliere il tappo del carburante e controllare il livello di quest'ultimo. Se il livello del carburante è troppo basso, immettere più carburante nel serbatoio.

b) Controllo del livello dell'olio motore

• Accertarsi che non vi siano perdite di olio motore.

• Controllare il livello dell'olio motore. Se il livello dell'olio è basso, il sistema di allarme dell'olio motore potrebbe spegnere il motore.

• Svitare il coperchio, estrarre l'astina del livello dell'olio e pulirla.

• Immergere l'astina del livello dell'olio nel bocchettone di rifornimento dell'olio, senza avvitarla, e controllare il livello dell'olio.
• Se il livello dell'olio è basso, aggiungere la quantità consigliata di olio motore.
• Avvitare bene l'astina del livello dell'olio e il coperchio.

Controllo del livello dell'olio motore

c) Verifica del corretto collegamento della batteria ricaricabile

Ruotare i bulloni del coperchio di manutenzione ☐ rimuovere il coperchio di manutenzione e controllare se i cavi positivo e negativo della batteria sono collegati correttamente.

Malfunzionamenti durante l'utilizzo

Verificare la presenza di eventuali problemi mentre il generatore è in funzione e, se necessario, consultare EcoFlow per ulteriore assistenza tecnica.

2.4 Utilizzo del prodotto

Pericolo

• Leggere le linee guida sulla sicurezza prima dell'uso.
• Non utilizzare il generatore in uno spazio chiuso, poiché i gas di scarico possono causare perdite di coscienza o addirittura la morte. Utilizzarlo in un luogo ben ventilato.
• Non collegare la presa di uscita CA ad apparecchiature elettriche prima di avviare il generatore.

Suggerimenti: Il generatore viene utilizzato a una temperatura compresa tra 5 °F e 104 °F (15 °C e 40 °C).

Il generatore può funzionare alla potenza nominale in condizioni atmosferiche standard ("condizioni atmosferiche standard": temperatura ambiente 77° F (25 °C) - pressione atmosferica 100 KPA - umidità relativa 30%). Quando la temperatura, l'umidità e l'altitudine vanno oltre le condizioni ambientali standard, le prestazioni del generatore calano. L'utilizzo prolungato in un ambiente con alta temperatura (superiore a 95 °F (35 °C)) influisce sul ciclo di vita del generatore e della batteria integrata. Inoltre, se il generatore viene utilizzato in uno spazio ristretto, il carico deve essere ridotto, altrimenti si rischia di compromettere il raffreddamento del generatore.

2.4.1 Avviamento

OFF OFF

1. Ruotare la manopola della valvola di sfiato del tappo del carburante su "ON".

OFF ON

1. Portare l'interruttore del motore su "ON".

Il generatore può essere avviato utilizzando uno dei quattro metodi seguenti:

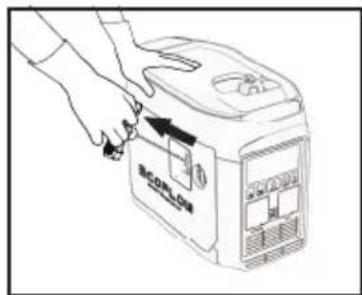

a) Interruttore di avviamento elettrico

Tenere premuto l'interruttore di avviamento elettrico per 2 secondi, per eseguire il programma di avviamento e avviare il generatore.

Suggerimenti: Per risparmiare energia della batteria, quando l'interruttore del motore è in posizione "ON", se il generatore non si avvia, l'alimentazione viene scollegata dopo 3 minuti e lo schermo si spegne. In questa situazione, premere il pulsante di avviamento per attivare il display e riattivare l'interruttore di avviamento elettrico.

b) Avviamento manuale

Tirare la maniglia di avviamento manuale fino a quando il filo non fa resistenza e spingere con forza.

Suggerimenti: Quando si effettua l'avviamento manuale, è necessario tenere fermo il generatore per evitare che si inclini o si capovolga a causa dei movimenti richiesti dal processo.

c) Avviamento automatico, consultare il paragrafo 2.4.4

d) Avviamento tramite app, consultare il paragrafo 2.4.5

Suggerimenti: Quando la temperatura ambiente è inferiore a 32 °F (0 °C), il motore deve riscaldarsi per tre minuti dopo l'avviamento; durante questo lasso di tempo, non deve essere caricato alcun carico.

2.4.2 Spegnimento

Per spegnere il motore in caso di emergenza, portare l'interruttore del motore in posizione "OFF". In qualsiasi altro caso, attenersi alla procedura riportata di seguito.

1. Spegnere tutte le apparecchiature elettriche e scollegarle dal generatore.
2. Esistono quattro metodi per spegnere il generatore:

a) utilizzare l'interruttore del motore: portare l'interruttore del motore su "OFF" per spegnere il generatore.
b) utilizzare il pulsante di avviamento elettrico: tenere premuto il pulsante di avviamento elettrico per 2 secondi per arrestare il motore.
c) Spegnimento automatico: se il pulsante di alimentazione CA è spento, questo generatore si fermerà automaticamente al completamento della carica CC. Fare riferimento a 2.4.4.

Suggerimenti: quando il pulsante di alimentazione CA e l'uscita CC sono spenti, si fermerà automaticamente dopo 10 minuti per risparmiare carburante.

d) Spegnimento dell'APP, fare riferimento a 2.4.5.

1. Attendere che il generatore si sia completamente raffreddato, quindi ruotare l'interruttore del motore e la manopola della valvola di sfiato del tappo del carburante su "OFF".

2.4.3 Collegamenti CA

1. Avviare il generatore.
2. Inserire la spina nella presa di uscita CA e verificare che l'icona della porta di uscita CA sullo schermo sia accesa.
3. Accendere l'apparecchiatura elettrica.

Suggerimenti: Durante il funzionamento del gruppo elettrogeno, l'uscita CA può essere attivata e disattivata tramite l'interruttore CA. Se il generatore alimenta più carichi o apparecchiature elettriche, avviare le apparecchiature elettriche in ordine decrescente, in base alle dimensioni del carico.

Avvertenza

Spegnere tutte le apparecchiature elettriche prima di inserire le spine.

Attenzione

Assicurarsi che tutte le apparecchiature elettriche, inclusi i cavi e le spine, siano in buone condizioni prima di collegarli al generatore, e verificare che tutti i carichi alimentati dal generatore rientrino nella gamma di carico nominale e che la corrente di carico rientri nella gamma di corrente nominale.

Suggerimenti: Accertarsi che il generatore sia collegato a terra. Se è necessario collegare a terra un'apparecchiatura elettrica, anche il generatore deve essere collegato a terra.

2.4.4 Carica CC

2.4.4.1 Carica di DELTA Max o DELTA Pro

1. Ruotare la manopola della valvola di sfiato del tappo del carburante su "ON" (consultare il passaggio 1 nel paragrafo 2.4.1).
2. Portare l'interruttore del motore su "ON" (consultare il passaggio 2 nel paragrafo 2.4.1).

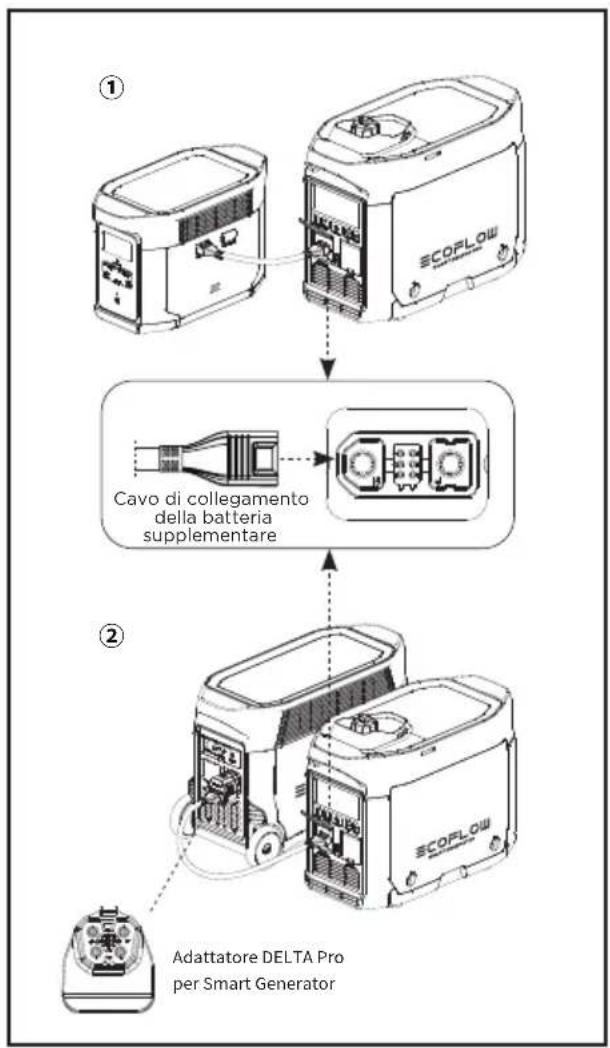

3. Collegare a DELTA Max① o DELTA Pro② tramite il cavo di collegamento della batteria supplementare da 16,4 ft (5 m)*.
4. Se l'energia restante di DELTA Max o DELTA Pro raggiunge il limite inferiore, viene inviata una richiesta di ricarica al generatore. Il generatore risponde, iniziando la ricarica.
   Suggerimenti: Se l'energia restante di DELTA Max o DELTA Pro non raggiunge il limite inferiore, il generatore può essere avviato manualmente per avviare la ricarica.
5. Quando la potenza residua di DELTA Max o DELTA Pro raggiunge il limite superiore, verrà inviata una richiesta al gruppo elettrogeno per interrompere la carica e il gruppo elettrogeno risponderà e si arresterà automaticamente.

Suggerimenti: Nella modalità di autoaccensione, l'uscita AC del generatore è disattivata di default; Se il pulsante di alimentazione CA è acceso, il generatore non si fermerà automaticamente quando la carica CC è completata; I limiti superiori e inferiori possono essere impostati sull'app. Per impostazione predefinita, il limite superiore è 100% e quello inferiore è 20%. In caso di utilizzo insieme a DELTA Max o DELTA Pro per la ricarica, per migliorare l'efficienza di utilizzo del carburante si consiglia di impostare l'80% come limite superiore. Durante la ricarica in CC, è possibile accendere l'interruttore CA per l'uscita CA. La potenza totale di CC+CA è di 1800 W, con l'uscita CA che ha la priorità.

* Per DELTA Pro è necessario utilizzare l'adattatore dedicato, incluso nella configurazione standard DELTA Pro.

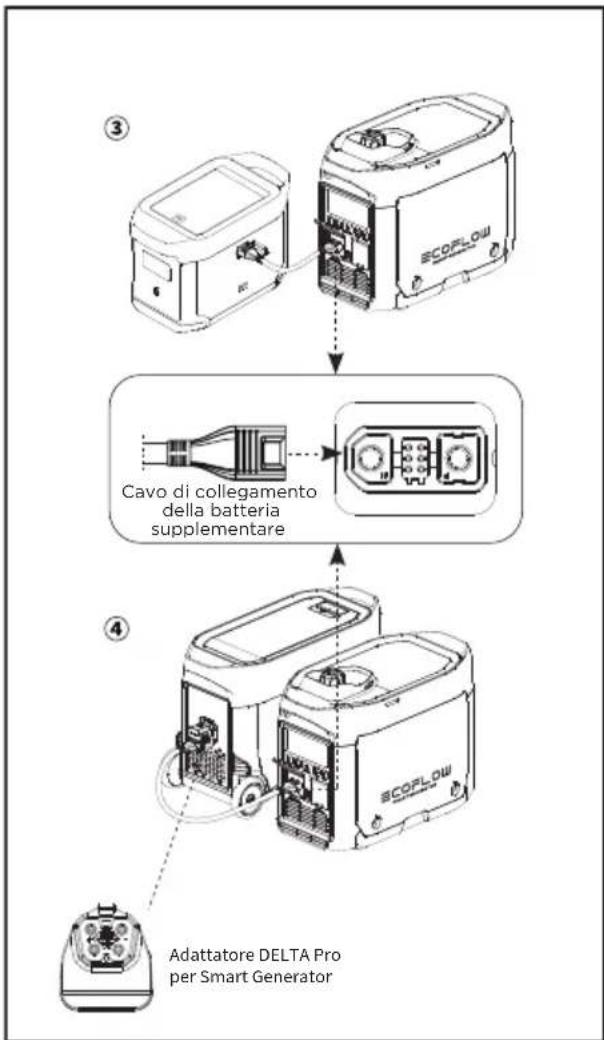

2.4.4.2 Carica di batterie supplementari DELTA Max o di batterie supplementari DELTA Pro

1. Ruotare la manopola della valvola di sfiato del tappo del carburante su "ON" (consultare il passaggio 1 nel paragrafo 2.4.1).
2. Portare l'interruttore del motore su "ON" (consultare il passaggio 2 nel paragrafo 2.4.1).
3. Collegare alla batteria supplementare DELTA Max ^③ o DELTA Pro ^④ con il cavo di collegamento della batteria supplementare da 16,4 ft (5 m) ^* .
4. Accendere la batteria supplementare DELTA Max o DELTA Pro. Viene inviata una richiesta di ricarica al generatore. Il generatore risponde, iniziando la ricarica.
5. Quando la batteria supplementare DELTA Max o DELTA Pro è completamente ricaricata, viene inviata una richiesta al generatore per interrompere la ricarica. Il generatore risponde, arrestando la ricarica CC.
   * La batteria supplementare DELTA Pro deve utilizzare l'adattatore dedicato, incluso nella configurazione standard DELTA Pro.

2.4.5 Utilizzo dell'app

È possibile controllare e visualizzare le informazioni e i dati del prodotto tramite l'app EcoFlow.

Leggere la guida dell'utente dell'app EcoFlow e accedere al link per il download da questo indirizzo: https://ecoflow.com/pages/ecoflow-app.

2.4.6 Campo di applicazione

Assicurarsi che il carico totale del generatore rientri nella gamma nominale prima di utilizzare il generatore, altrimenti quest'ultimo potrebbe danneggiarsi.

Applicazione
Fattore di potenza 1 0,8-0,95			0,4-0,75(Efficienza 0,85)
Potenza in uscita	≤1800 W	≤1440 W	≤612 W

Attenzione

Nel caso in cui il generatore fornisca energia a strumenti di precisione, controller elettronici, PC e microcomputer, tenere il generatore a una distanza sufficiente da tali apparecchiature per evitare interferenze elettromagnetiche e, allo stesso tempo, per garantire che il generatore non subisca interferenze da questi dispositivi elettronici. Se questo generatore viene utilizzato per fornire energia a dispositivi medici, si consiglia di consultare prima i produttori e i tecnici delle relative apparecchiature. Questo perché alcune apparecchiature elettroniche o macchine di uso generale per gli ospedali richiedono una grande quantità di corrente all'avvio e potrebbero non essere in grado di utilizzare il generatore. Contattare il produttore dell'apparecchiatura per avere conferma, anche se i rispettivi parametri di avviamento dell'apparecchiatura soddisfano le condizioni elencate nella tabella precedente.

2.4.7 Requisiti speciali

Avvertenza

• Potrebbero esservi leggi o normative locali applicabili all'uso previsto del gruppo elettrogeno. Per ulteriori informazioni, rivolgersi a elettricisti qualificati, ispettori elettrici o alle autorità locali competenti.
• In alcune aree, i gruppi elettrogeni devono essere registrati presso le società di servizi pubblici locali.
• I gruppi elettrogeni, se utilizzati nei cantieri edili, possono essere soggetti a normative.

3. Manutenzione e assistenza

Una manutenzione e un'assistenza adeguate sono essenziali per garantire un utilizzo sicuro, conveniente e affidabile. Ciò contribuisce anche a ridurre al minimo l'impatto ambientale.

È necessario controllare e fare regolarmente manutenzione sul generatore, in base al programma riportato di seguito, per mantenerlo in condizioni ottimali.

Componente\Intervalli di manutenzione		Ogni volta	Entro il primo mese o dopo 20 ore di funzionamento	Una volta ogni tre mesi o, in seguito, ogni 50 ore di funzionamento	Quindi, una volta all'anno o ogni 100 ore di funzionamento
Olio motore del generatore	Controllare - aggiungere	●
	Sostituire		●	●
Elemento del filtro dell'aria	Controllare - aggiungere	●
	Pulire		●
	Sostituire			●
Vaschetta di sedimentazione	Pulire				●
Candela*	Pulire - regolare				●
Parascintille	Pulire			●
Regime minimo **	Controllare - regolare				●
Gioco delle valvole **	Controllare - regolare				●
Serbatoio carburante e filtro carburante **	Pulire				●
Tubo del carburante*	Controllare Ogni 2	anni (o sostituire, se necessario)
Testata, pistone	Rimuovere eventuali depositi di carbonio **	Ogni 300 ore
* Questi componenti devono essere sostituiti, se necessario
** Questi componenti devono essere sottoposti a manutenzione dai rispettivi fornitori, a meno che l'utente non disponga degli attrezzi appropriati e delle capacità adeguate

Attenzione

• Se il gruppo elettrogeno funziona ad alte temperature con carichi elevati, l'olio motore deve essere sostituito ogni 25 ore.
• Se è utilizzato in ambienti polverosi o in condizioni difficili, l'elemento del filtro dell'aria deve essere pulito ogni 10 ore e, se necessario, sostituito ogni 25.
  Controllare gli elementi in base al ciclo o alla durata, a seconda di quale condizione si verifica per prima.
• Se viene raggiunto uno degli intervalli, la manutenzione deve essere eseguita, come indicato nella tabella riportata sopra, il più presto possibile.

Pericolo

Spegnere il generatore prima di iniziare qualsiasi intervento di manutenzione. Posizionare il generatore su un punto in piano e separare il cappuccio della candela dalla candela per evitare che il generatore si avvii.

Non utilizzare il generatore in luoghi scarsamente ventilati, come stanze, gallerie ferroviarie o grotte.

Assicurarsi di mantenere l'area di lavoro ben ventilata. I gas di scarico provenienti dal generatore contengono fumi tossici di monossido di carbonio. L'inalazione di questi fumi può causare shock, perdita di coscienza o addirittura morte.

3.1 Controllo della candela

La candela è una parte importante del generatore e deve essere controllata regolarmente.

1. Ruotare i bulloni del coperchio di manutenzione 📋 e rimuovere il coperchio.
2. Rimuovere il cappuccio della candela.
3. Utilizzare la presa della candela e ruotarla in senso antiorario per rimuovere la candela.
4. Controllare che il colore non sia sbiadito e rimuovere eventuali depositi di carbonio. Il centro in porcellana intorno all'elettrodo centrale della candela, se è in buone condizioni, deve essere di color marrone abbastanza chiaro. L'elettrodo deve essere sostituito se usurato o se l'isolamento si spacca, si incrina o si sporca.
5. Controllare il modello della candela e verificare che abbia una sufficiente distanza tra gli elettrodi. Se necessario, correggere la distanza.

Distanza tra gli elettrodi della candela: 0,6-0,8 mm

Suggerimenti: Se la candela non ha una sufficiente distanza tra gli elettrodi, il motore potrebbe danneggiarsi.

1. Rimontare la candela a una coppia di 13,5±1,5 Nm.

Suggerimento: Se si installa senza una chiave dinamometrica, un buon metodo è quello di serrare completamente, quindi continuare a ruotare di un ulteriore 1/4-1/2 di giro.

1. Rimontare il tappo della candela sulla candela.
2. Riposizionare il coperchio di manutenzione.

Rimozione della candela

0,6-0,8 mm

Distanza tra gli elettrodi della candela

3.2 Regolazione del carburatore

Il carburatore è una parte importante del motore e deve essere regolato dal fornitore, che dispone delle conoscenze professionali, dei dati e delle attrezzature necessarie per garantirne la corretta regolazione.

Utilizzo in aree di alta quota

Nelle aree di alta quota, la pressione atmosferica può ridurre la quantità di aria aspirata, diminuire le prestazioni e aumentare il consumo di carburante dei carburatori standard. Inoltre, la miscela densa può contaminare la candela e causare difficoltà di avviamento. Quando il generatore viene utilizzato in aree ad alta quota (oltre 3000 piedi (914 m)), le emissioni possono aumentare.

Modificare il carburatore può migliorare le sue prestazioni ad alta quota. Se si prevede di mettere in funzione il generatore in aree ad alta quota (oltre 3000 piedi (914 m)) per un periodo di tempo prolungato, contattare il team di assistenza post-vendita che aiuterà l'utente ad effettuare le necessarie modifiche. Quando si utilizza il carburatore modificato in aree di alta quota (se entro il ciclo di vita del generatore), il generatore soddisfa tutti gli standard sulle emissioni.

3.3 Sostituzione dell'olio motore

Avvertenza

Non scaricare l'olio motore immediatamente dopo lo spegnimento del generatore. La temperatura dell'olio sarà molto alta. Quando si scarica l'olio, fare attenzione a non scottarsi.

1. Posizionare il generatore su un piano orizzontale, avviarlo e mantenerlo in funzione per alcuni minuti per aumentarne la temperatura. Quindi, spegnerlo. Ruotare l'interruttore motore e la manopola di sfiato del tappo carburante su "OFF".
2. Ruotare i bulloni del coperchio di manutenzione e rimuovere il coperchio.
3. Svitare il coperchio e l'astina del livello dell'olio.
4. Posizionare una vaschetta per l'olio sotto il generatore e inclinare il generatore. L'olio uscirà rapidamente.

Suggerimenti: Lo smaltimento non corretto dell'olio motore può danneggiare l'ambiente. Se si sostituisce l'olio motore da soli, smaltire l'olio usato in modo adeguato. Conservare l'olio usato in un contenitore sigillato e portarlo al centro di riciclaggio più vicino. Non versarlo in alcun contenitore di rifiuti, sul terreno o nelle fognature.

1. Mettere il generatore nella sua originale posizione orizzontale.

Attenzione

Non inclinare il generatore durante il rabbocco dell'olio motore, per evitare di danneggiare il generatore a causa dell'aggiunta di eccessivo olio.

1. Rabboccare l'olio fino al livello corretto.

2. Pulire l'astina del livello dell'olio e rimuovere l'olio eventualmente fuoriuscito.

Avvertenza

Evitare l'ingresso di corpi estranei all'interno del motore.

1. Serrare l'astina di livello olio e il coperchio.

2. Riposizionare il coperchio di manutenzione e ruotare la manopola nella posizione di chiusura.

3.4 Filtro dell'aria

1. Ruotare i bulloni del coperchio di manutenzione 📋 e rimuovere il coperchio.
2. Rimuovere le viti e il coperchio del filtro dell'aria.
3. Rimuovere l'elemento filtrante in schiuma.
4. Pulire l'elemento filtrante in schiuma con acqua e sapone o con un solvente non infiammabile, quindi asciugarlo.
5. Versare olio sull'elemento filtrante in schiuma ed eliminare l'olio in eccesso. L'elemento filtrante in schiuma deve essere bagnato, ma senza gocciolamento di olio.
6. Posizionare l'elemento filtrante in schiuma nel filtro dell'aria.

Suggerimenti: 1. Assicurarsi che la superficie dell'elemento filtrante in schiuma sia a stretto contatto con il filtro dell'aria; non deve esserci spazio tra i due componenti.

Rimozione del coperchio del filtro dell'aria

1. Non avviare il generatore prima di rimontare il filtro dell'aria in quanto potrebbe prodursi un eccesso di gas tossici e oggetti estranei potrebbero penetrare nel motore causando l'usura del blocco motore.

2. Rimettere il coperchio del filtro dell'aria nella posizione originale e serrare le viti.

3. Riposizionare il coperchio di manutenzione e ruotare la manopola nella posizione di chiusura.

Attenzione

Non torcere l'elemento filtrante in schiuma, per evitare di danneggiarlo.

Lavare e pulire Premere e asciugare all'aria (non strizzare)
Aggiungere la quantità corretta di olio
Premere (non strizzare)

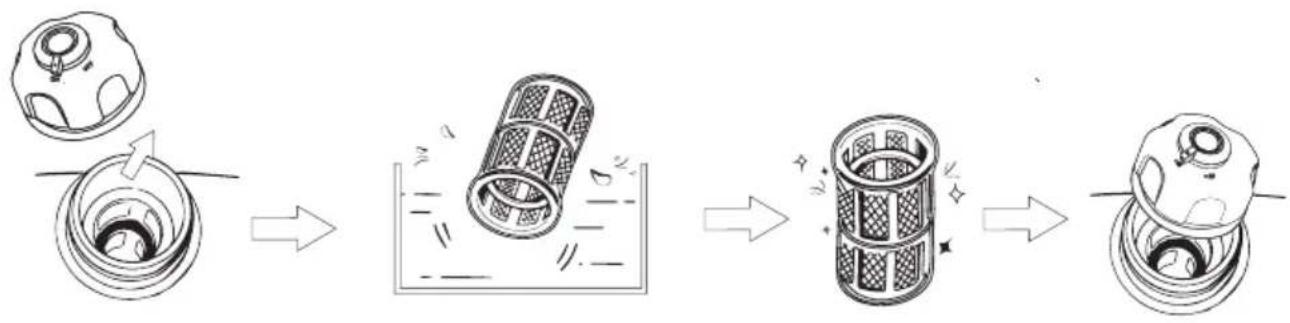

3.5 Filtro del carburante

1. Togliere il tappo del carburante e il filtro del carburante.

2. Pulire il filtro utilizzando del carburante.

3. Pulire il filtro e riporlo nuovamente al suo posto.

4. Riposizionare il tappo del carburante.

Avvertenza

Non utilizzare mai il carburante in vicinanza di fumo o fiamme.

Attenzione

Assicurarsi di serrare il tappo del carburante.

3.6 Silenziatore

1. Svitare i bulloni.
2. Rimuovere il cappuccio del silenziatore, il blocco silenziatore e il parascintille.
3. Pulire delicatamente i depositi di carbonio sul blocco silenziatore e sul parascintille con una spazzola metallica in acciaio per evitare danni o graffi al blocco silenziatore e al parascintille.
4. Controllare se il blocco silenziatore o il parascintille sono danneggiati e, se necessario, sostituirli.
5. Rimontare i componenti a turno.

Pulire eventuali depositi di carbonio

Avvertenza

Una volta che il generatore inizia a funzionare, il motore e il silenziatore diventano roventi. Non lasciare che la pelle o gli abiti tocchino direttamente il motore o il silenziatore durante i controlli e la manutenzione.

4. Stoccaggio e trasporto

Se si prevede di mettere via questo generatore per lungo tempo, è necessario adottare alcune misure per evitare il deterioramento prematuro del generatore.

4.1 Rimozione del carburante

1. Portare l'interruttore del motore su "OFF".
2. Aprire il tappo del carburante, estrarre il filtro carburante, svuotare completamente il serbatoio, mettendo il carburante in un serbatoio temporaneo, e riposizionare il tappo del carburante.
3. Avviare il generatore. Il carburante rimanente verrà esaurito in circa 20 minuti. Una volta esaurito il carburante, il generatore si spegne.
4. Non collegare alcuna apparecchiatura elettrica al generatore.
5. Il tempo necessario di funzionamento del generatore dipende dalla quantità di carburante rimanente all'interno del serbatoio del carburante.
6. Ruotare i bulloni del coperchio di manutenzione ☐ e rimuovere il coperchio.
7. Allentare e rimuovere il bullone di scarico dell'olio sul carburatore e scaricare il carburante dal carburatore al serbatoio di carburante temporaneo.
8. Portare l'interruttore del motore su "OFF".
9. Avvitare e serrare il bullone di scarico dell'olio.
10. Riposizionare il coperchio di manutenzione e ruotare la manopola nella posizione di chiusura.
11. Chiudere la manopola della valvola di sfiato del tappo del carburante dopo che il motore si è raffreddato completamente.

Avvertenza

Poiché il carburante è altamente volatile e tossico, leggere attentamente le "linee guida per la sicurezza" per sapere come gestirlo.

Attenzione

Rimuovere il carburante fuoriuscito con un panno morbido e pulito per evitare di danneggiare il guscio in plastica.

4.2 Stoccaggio del generatore

Attenersi alla seguente procedura per proteggere parti quali il blocco motore e le fasce elastiche del pistone, che sono le più soggette alla corrosione.

1. Estrarre la candela, inserire 0,34 once (10 ml) di olio motore, riposizionare la candela e tirare la maniglia di avviamento per alcuni minuti, in modo che l'olio motore possa lubrificare completamente il blocco cilindri.
2. Tirare la maniglia di avviamento fino a quando non fa resistenza (per evitare che il blocco cilindri e le valvole arrugginiscano).
3. Pulire la superficie del generatore, collocare il generatore in un luogo ben ventilato e asciutto, quindi coprirlo.

4.3 Batteria ricaricabile

Scollegare la batteria ogni volta che la si mette via per un periodo di tempo più lungo e ricollegarla prima di riutilizzarla.

Attenzione: la batteria deve essere caricata e scaricata una volta ogni 3 mesi. Si carica mentre il motore è in funzione.

4.4 Utilizzo dopo lo stoccaggio

Se il generatore è conservato con carburante all'interno del serbatoio del carburante e del carburatore, eseguire la manutenzione come indicato nella tabella seguente prima di riutilizzarlo.

Durata stoccaggio	Procedura di manutenzione consigliata per evitare avviamenti difficili
Entro un mese	Non è necessaria alcuna preparazione
Da uno a due mesi	Togliere il carburante e metterne di nuovo
Da due mesi a un anno	Togliere il carburante e metterne di nuovo
	Scaricare il carburante dalla vaschetta del carburatore1
	Scaricare il carburante dalla vaschetta di sedimentazione2
Più di un anno	Togliere il carburante e metterne di nuovo
	Scaricare il carburante dalla vaschetta del carburatore1
	Scaricare il carburante dalla vaschetta di sedimentazione2
	Scaricare il carburante originale in un apposito contenitore dopo averlo spostato fuori dal luogo di stoccaggio, poi inserire carburante nuovo prima di avviarlo.
1Allentare e rimuovere il bullone di scarico dell'olio e togliere tutto il carburante dal carburatore. Scaricare il carburante in un contenitore adatto, avvitare e serrare il bullone di scarico dell'olio.2Dopo aver spento l'interruttore del motore, rimuovere la vaschetta di sedimentazione, togliere la benzina dalla vaschetta, riposizionare la vaschetta e serrarla.

4.5 Trasporto

Attenzione

• Non posizionare sul lato il generatore durante lo spostamento, lo stoccaggio o il funzionamento. L'olio motore potrebbe fuoriuscire, danneggiando il motore o altri componenti.
• Se il generatore è costantemente in funzione, lasciarlo raffreddare prima di caricarlo sul veicolo di trasporto. I motori caldi e gli impianti di scarico possono provocare ustioni e dare fuoco a determinati materiali. Per evitare fuoriuscite di carburante durante il trasporto, posizionare il generatore verticalmente nella posizione di funzionamento standard, quindi ruotare l'interruttore del motore e la manopola della valvola di sfiato del tappo del carburante in posizione "OFF".
• Durante il trasporto, fare attenzione a non far cadere o urtare il generatore.

5. Guasti e risoluzione dei problemi

Errori	Contenuto dei suggerimenti	Tipo di errore Possibili cause Metodi di risoluzione
Impossibile effettuare l'avviamento	/	Impianto di alimentazione	La manopola della valvola di sfiato del tappo carburante è in posizione OFF
	/		L'interruttore del motore è in posizione OFF Portare l'interruttore del motore su "ON"
	L'icona lampeggia		Non c'è più carburante Rifornire
	/		Il gruppo elettrogeno non è stato adeguatamente preparato per lo stoccaggio, non è stata tolta la benzina, o il carburante inserito era di scarsa qualità.
	/		Il filtro del carburante è ostruito. Guasti al carburatore, problema di accensione, valvole bloccate, ecc.
	L'indicatore di allarme olio rimane acceso	Impianto olio motore	Livello olio motore basso. Il sistema di allarme dell'olio motore può spegnere il motore.
	/	Impianto elettrico	La candela è difettosa, sporca o presenta una distanza non corretta
	/		La candela è stata inumidita dal carburante (fuoriuscito all'esterno del motore)
	L'indicatore di allarme olio rimane acceso		Errore di comunicazione
	L'icona rimane accesa		Mancanza di carica della batteria o danneggiamento della stessa
	L'icona rimane accesa	Monossido di carbonio superiore ai valori standard specificati	Scarsa ventilazione
Nessuna erogazione	L'icona lampeggia	Protezione da sovraccarico CA	Problemi relativi al carico
	L'icona lampeggia	Protezione da sovraccarico CC	Problemi relativi al carico
	L'icona rimane accesa	Protezione da sovratemperatura	La presa dell'aria è ostruita o la temperatura ambiente è troppo alta oppure il carico è troppo grande
	L'icona rimane accesa	Sovratemperatura della batteria	La presa dell'aria è ostruita o la temperatura ambiente è troppo alta oppure il carico è troppo grande

Errore di comunicazione: Gli errori di comunicazione possono verificarsi in due situazioni specifiche, come descritto di seguito.

1) Guasto normale: Quando il generatore è collegato a DELTA Max o DELTA Pro, se il generatore entra in modalità sleep, si verifica un errore di comunicazione. In questa situazione, premere un pulsante per attivare il generatore e l'errore di comunicazione scompare.
2) Guasto anomalo: Se l'errore di comunicazione non scompare una volta che il generatore è stato attivato o mentre il generatore è in funzione, ciò potrebbe indicare che il guasto è stato causato da un problema con il generatore.

Se durante l'uso del prodotto si presentano allarmi e se l'icona di allarme non scompare dopo aver provato a utilizzare i metodi precedenti o riavviato il prodotto, interrompere immediatamente l'utilizzo.

Se con le indicazioni sopra riportate il problema non si risolve comunque, contattare il personale di assistenza professionale per ulteriore assistenza.

6. Parametri e specifiche

Macchina completa	Lunghezza × larghezza × altezza 23,5	×11,7×18,7 pollici (597×296×475 mm)
	Peso netto Circa 64,6 lb (29,3 kg)
Generatore	Tipo Generatore inverter
	Frequenza 50 Hz
	Tensione nominale 230 V
	Potenza nominale 1800 W (valore di picco 1900 W)
	Fattore di potenza 1
	Tensione di uscita CC 42-58,8 V
	Corrente di uscita CC massima 32 A
Motore	Modello motore	R80-i
	Tipo di motore	Cilindro singolo, quattro tempi, raffreddamento ad aria forzata, valvola in testa
	Cilindrata motore	79.7 CC
	Tipo di carburante	Carburante senza piombo
	Volume del serbatoio carburante	1,06 gal. (4 l)
	Volume olio motore del generatore	0,1 gal. (0,38 l)
	Tempo di funzionamento continuo	3,5 ore (a pieno carico)
	Livello di rumorosità (a una distanza di 7 metri)	56-67 dB (a pieno carico)
	Modello candela	A5RTC (TORCH)
	Modalità di avviamento	Avviamento elettrico

7. Elenco elementi

Manuale utente e scheda di garanzia

Cavo di collegamento della batteria supplementare

Imbuto per l'olio

Cacciavite

Presa candela Barra di tensionamento

Chiave doppia

8. Schema circuitale

    K --> K1["Co Alarm"]
    K --> K2["Co Controller"]
    K --> K3["STOP"]
    K --> K4["Power Switch"]
    K --> K5["Power on"]
    K --> K6["+3.3V ISV GND RX TX AC30 +AC30"]

    L --> L1["Tax wakeup 01+ 02 co light red co lightgreen"]
    L --> L2["GND-GND +3.3V ISV AC30 +AC30"]

    M --> M1["Tax wakeup 01+ 02 co light red co lightgreen"]
    M --> M2["GND-GND +3.3V isV AC30 +AC30"]

    N --> N1["Tax wakeup 01+ 02 co light red co lightgreen"]
    N --> N2["GND-GND +3.3V isV AC30 +AC30"]

    O --> O1["Tax wakeup 01+ 02 co light red co lightgreen"]
    O --> O2["GND-GND +3.3V isV AC30 +AC30"]

    P --> P1["Tax wakeup 01+ 02 co light red co lightgreen"]
    P --> P2["GND-GND +3.3V isV AC30 +AC30"]

    Q --> Q1["Tax wakeup 01+ 02 co light red co lightgreen"]
    Q --> Q2["GND-GND +3.3V isV AC30 +AC30"]

    R --> R1["Tax wakeup 01+ 02 co light red co lightgreen"]
    R --> R2["GND-GND +3.3V isV AC30 +AC30"]

    S --> S1["Tax wakeup 01+ 02 co light red co lightgreen"]
    S --> S2["GND-GND +3.3V isV AC30 +AC30"]

    T --> T1["Tax wakeup 01+ 02 co light red co lightgreen"]
    T --> T2["GND-GND +3.3V isV AC30 +AC30"]

    U --> U1["U V W ac30 ac30"]
    V --> V2["V V W ac30 ac30"]

    W --> W1["DC output"]
    X --> X2["DC-socket"]

    Y --> Y1["AC-DC"]
    Z --> Z1["AC-DC"]

ECOFLOW
