160W Solar Panel - Batteria portatile ECOFLOW - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pannello solare portatile
Marca	EcoFlow
Modello	160W Solar Panel
Potenza nominale	160 W (+/- 5 W)
Tensione a circuito aperto (Voc)	21,4 V
Tensione operativa	18,2 V
Corrente di cortocircuito (Isc)	9,6 A
Corrente operativa	8,8 A
Efficienza	21 % a 22 %
Tipo di cella	Silicio monocristallino
Connettore	MC4
Dimensioni aperto	68,5 x 159,0 x 2,5 cm
Dimensioni piegato	68,5 x 43,0 x 2,5 cm
Peso	Circa 5,6 kg
Grado di protezione	IP68
Garanzia	12 mesi
Contenuto della confezione	Pannello solare, valigetta di protezione/supporto, cavo di ricarica solare MC4 verso XT60, moschettoni x4, manuale d'uso e carta di garanzia
Coefficiente di temperatura (potenza)	-0,39 %/°C
Coefficiente di temperatura (tensione)	-0,33 %/°C
Coefficiente di temperatura (corrente)	+0,06 %/°C
Utilizzo consigliato	Pieno sole, pannello perpendicolare ai raggi, senza ostruzioni
Compatibilità	Stazioni di alimentazione EcoFlow DELTA e RIVER (vendute separatamente)

Domande frequenti - 160W Solar Panel ECOFLOW

Come collegare il pannello solare EcoFlow 160W a una stazione di alimentazione?

Utilizzare il cavo di ricarica solare MC4 verso XT60 fornito. Collegare i connettori MC4 del cavo alle uscite del pannello, quindi il connettore XT60 nella porta XT60 della stazione EcoFlow (DELTA o RIVER).

Posso utilizzare più pannelli solari EcoFlow 160W insieme?

Sì, è possibile cablarli in parallelo o in serie. Per il parallelo, utilizzare un cavo parallelo MC4 (non fornito). Seguire lo schema nel manuale per evitare sovratensioni.

Qual è il miglior orientamento per il pannello solare?

Posizionare il pannello in pieno sole, perpendicolare ai raggi. Utilizzare la valigetta come supporto per inclinare il pannello tra 30° e 45° prima delle 10:00 e dopo le 14:00. A mezzogiorno, appoggiarlo in piano.

Il pannello è resistente all'acqua?

Sì, il pannello 160W ha un grado di protezione IP68, il che significa che è a tenuta di polvere e resiste a immersione prolungata in acqua.

Come pulire il pannello solare EcoFlow 160W?

Pulire il pannello con un panno morbido e acqua tiepida. Non utilizzare prodotti abrasivi o solventi. Assicurarsi che il pannello sia scollegato prima della pulizia.

Qual è la potenza di uscita effettiva del pannello?

La potenza nominale è di 160 W (+/- 5 W) in condizioni di test standard (1000 W/m², AM1.5, 25 °C). In condizioni reali, può variare in base all'irraggiamento solare e alla temperatura.

Il pannello è compatibile con altre marche di stazioni di alimentazione?

È progettato principalmente per le stazioni EcoFlow. Può essere utilizzato con altre stazioni dotate di porta XT60, ma verificare la compatibilità di tensioni e correnti.

Come riporre e trasportare il pannello solare?

Piegarlo accuratamente e riporlo nella valigetta di protezione fornita. La valigetta funge anche da supporto durante l'uso. Conservarlo in un luogo asciutto.

Qual è la garanzia del pannello solare EcoFlow 160W?

La garanzia è di 12 mesi dalla data di acquisto. Conservare la carta di garanzia e la fattura per eventuali reclami.

Posso utilizzare il cavo di ricarica solare per altro?

No, il cavo MC4 verso XT60 è destinato esclusivamente al collegamento tra il pannello solare e la stazione di alimentazione. Non utilizzarlo per interconnettere pannelli tra loro.

MANUALE UTENTE 160W Solar Panel ECOFLOW

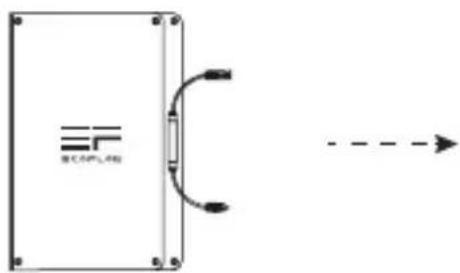

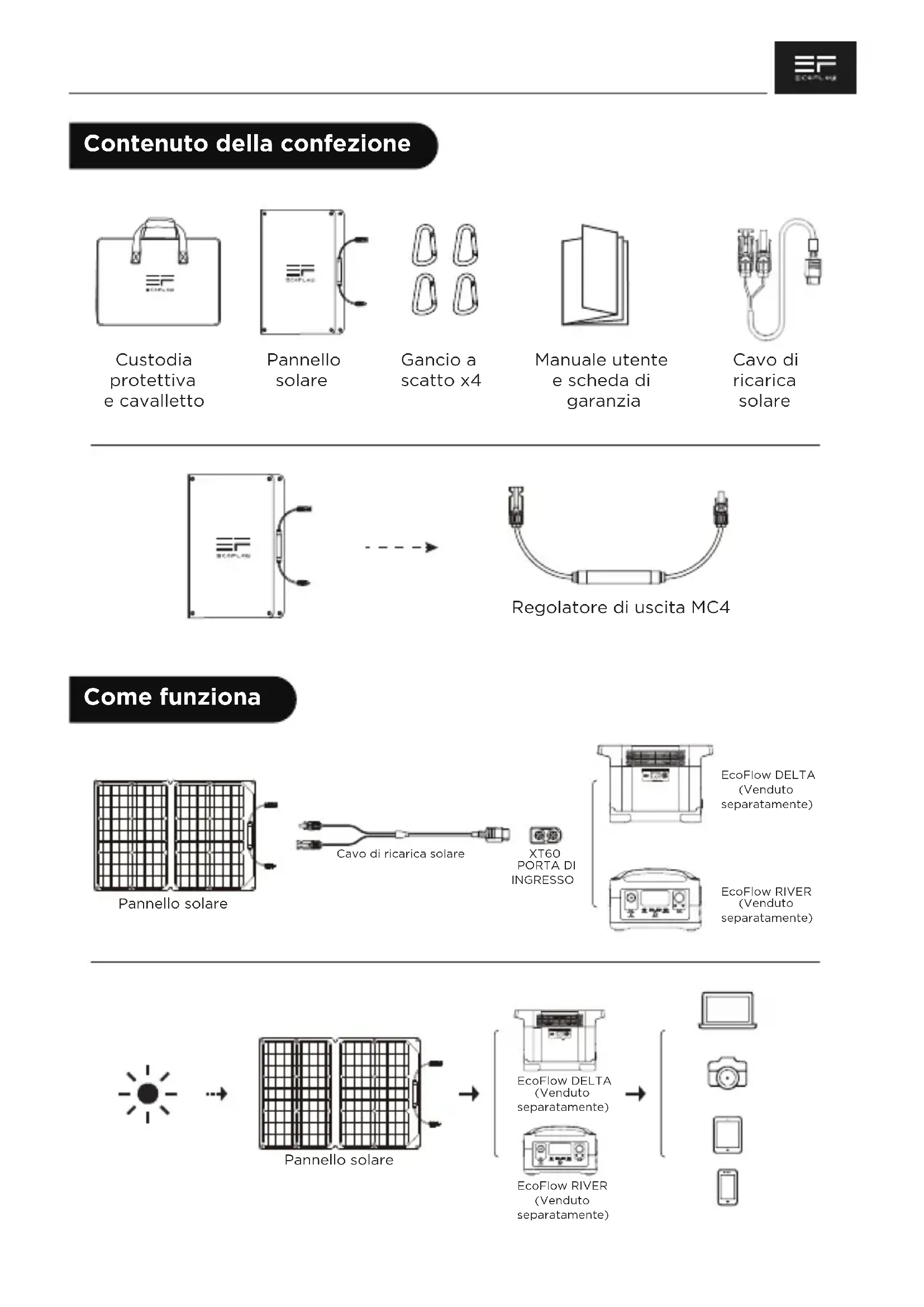

Contenuto della confezione

Custodia protettiva e cavalletto

Pannello solare

Gancio a scatto x4

Manuale utente e scheda di garanzia

Cavo di ricarica solare

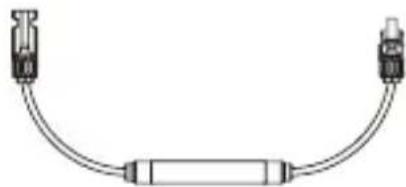

Regolatore di uscita MC4

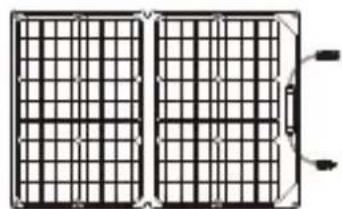

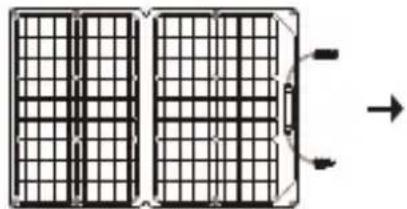

Come funziona

Pannello solare

Cavo di ricarica solare

XT60

PORTA DI NGRESSO

EcoFlow DELTA (Venduto separamente)

EcoFlow RIVER (Venduto separatamente)

Pannello solare

EcoFlow DELTA (Venduto separatamente)

EcoFlow RIVER (Venduto separatamente)

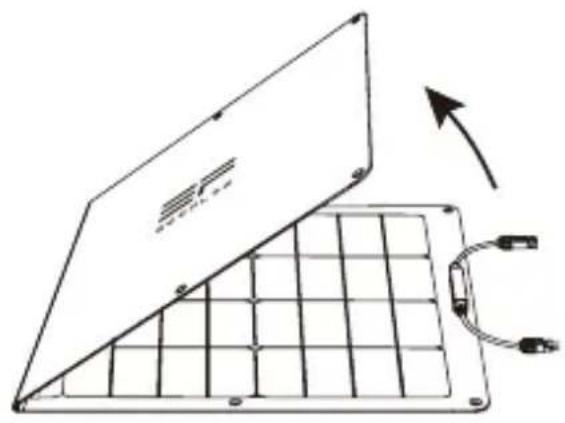

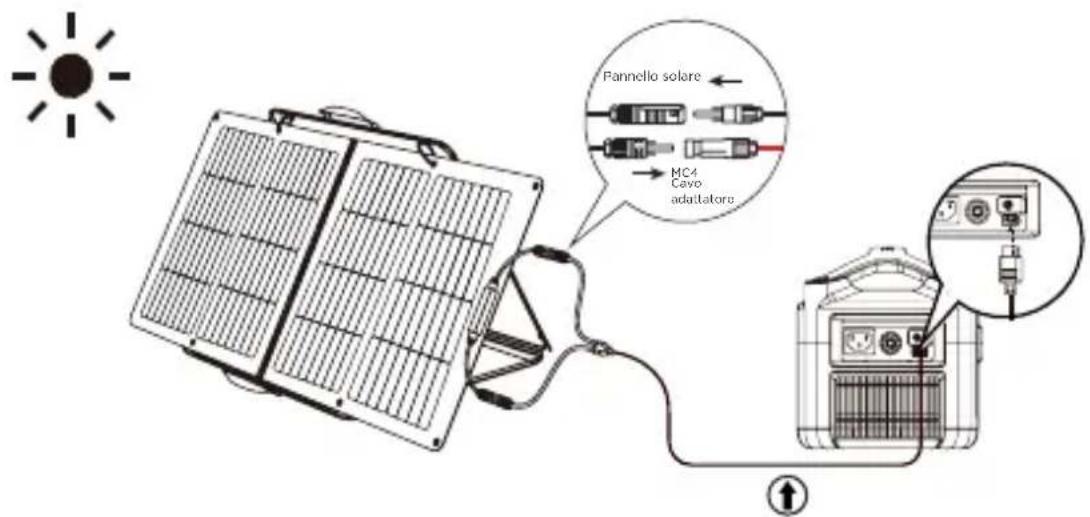

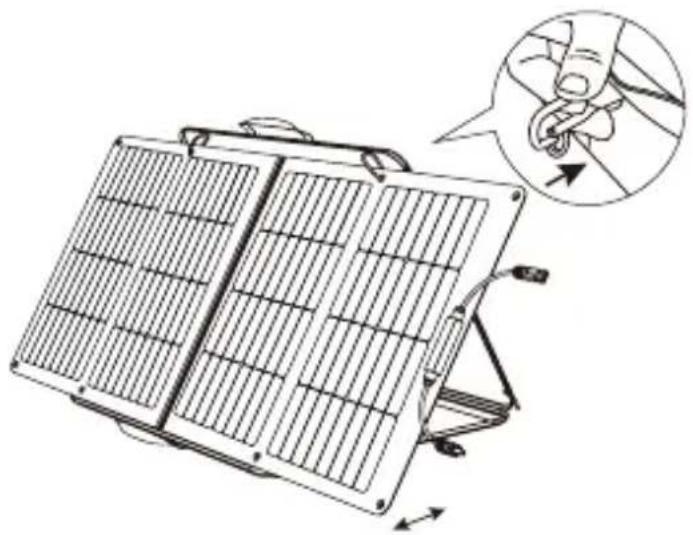

Configurazione del pannello solare

1

2

3

4

Questo cavo cui èsere utilizzato solo per il collegamento tra i pannelli solari e l'accumulo di energia.
È vietato utilizzato per l'interconnessione tra pannelli solari o per altri scopi di connessione.

5

Per aumentare l'efficienza del pannello solare EcoFlow da 160W, esporlo alla luce solare diretta, posizionarlo perpendicularamente adessa e assicurarsi che non sua ostruito.

6

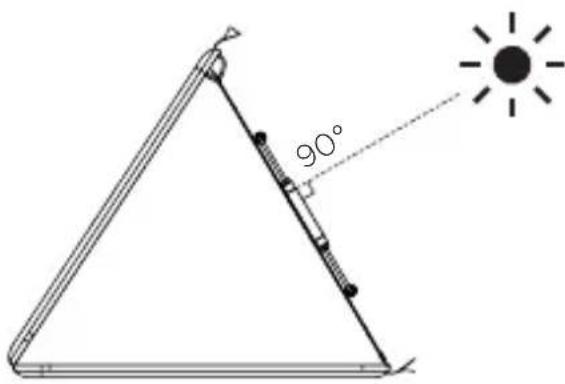

Regolare l'angolazione

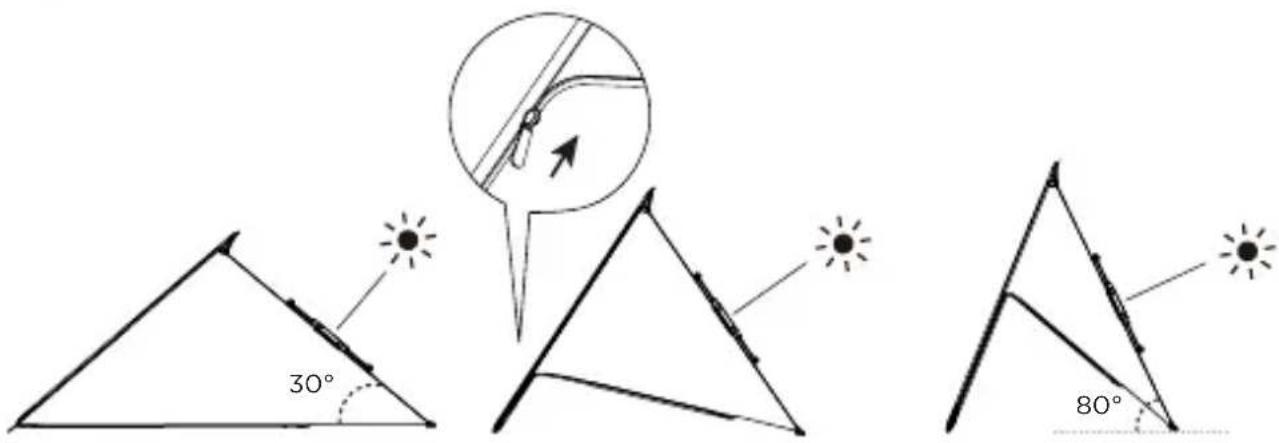

Per migliorare i risultati di carica, la custodia protettiva po èssere utilizzataanche come cavalletto per sostenere il pannello solare ad un angolo di 30^ - 80^

7

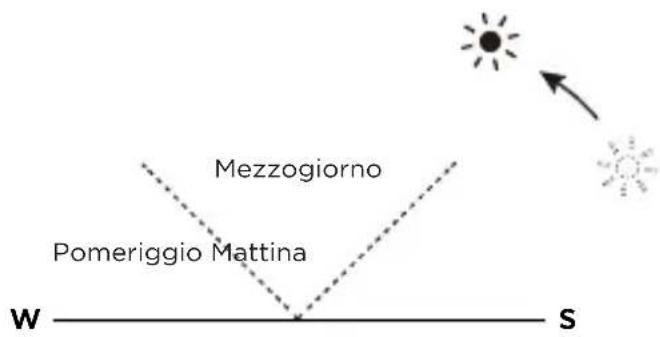

La funzione cavalletto deve essere utilizzata solo prima delle 10:00 o dopo le 14:00. Per utilizzato il prodotto durante il sole di mezzogiorno, è sufficiente posizionare il pannello solare piatto sul pavimento.

Ricarica solare più veloce

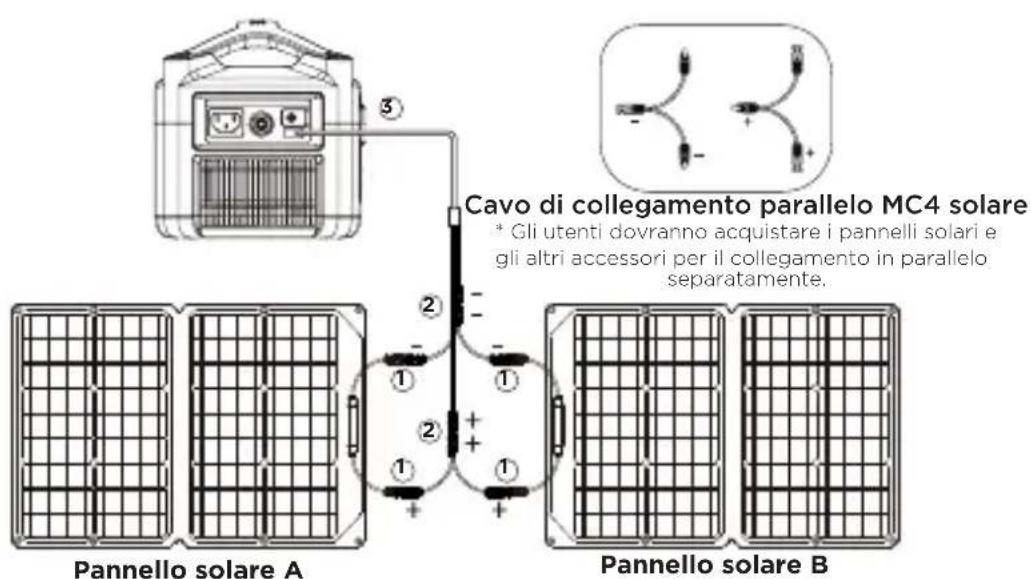

Pannelli solari collegati in parallelo (fare riferimento alla figura seguente)

1. Collegare i poli positivi dei due pannelli solari con il cavo parallelo MC4 e ripetere il passaggio per i poli negativi.
2. Collegare i connettori del cavo parallelo (lato uscita) ai connettori MC4 del cavo di ricarica solare (da MC4 a XT60) corrispondenti.
3. Collegare il connettore XT60 del cavo di ricarica solare (da MC4 a XT60) alla porta XT60 della centrale elettrica portatile per ricaricare l'unità.

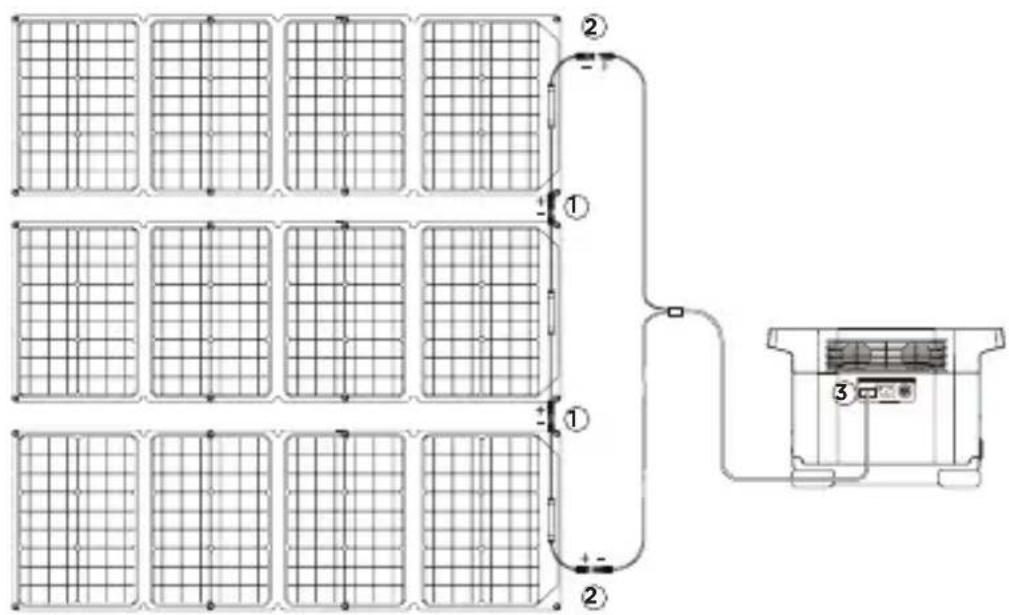

Pannelli solari collegati in serie (fare riferimento alla figura seguente)

1. Inserire il connettore maschio di un pannello solare nel connettore femmina dell'altro per collegare in serie i tre pannelli solari.
2. Collegare i due connettori corrispondenti che non sono stati collegati nel passaggio 1 con il cavo di ricarica solare (da MC4 a XT60).
3. Collegare il connettore XT60 del cavo di ricarica solare (da MC4 a XT60) alla porta XT60 della centrale elettrica portatile per ricaricare l'unità.

*Per ulteriori informazioni e metodi relativi alla ricarica solare, fare riferimento al manuale dell'utente della centrale elettrica portatile specifica.

Specifiche tecniche

Pannello solare da 160W

Potenza nominale: 160 W (+/-5 W)*

Tensione a circuito aperto: 21,4 V

Tensione di esercizio: 18,2 V

Corrente di cortocircuito: 9,6 A

Corrente di esercizio: 8,8 A

Efficienza: 21% - 22%

Tipodiella: Silicio monocristallino

Tipodi connettore:MC4

Informazioni generali

Pannello solare: Circa 12,3 lb (5,6 KG)

Dimensioni da aperto:

26,962,61,0 in (68,5159,02,5 cm)

Dimensioni da ripiegato:

Testato e certificato

IP68

Pannello solare da 60W

Potenza nominale: 60 W (+/-5 W)*

Tensiona circuito aperto:21,6V

Tensione di esercizio: 18,2 V

Corrente di cortocircuito: 3,5 A

Corrente di esercizio: 3,3 A

Efficienza: 21% - 22%

Tipodiella: Silicio monocrystallino

Tipodi connettore:MC4

Informazioni generali

Pannello solare: 5,5 lbs (2,5 KG)

Dimensioni da aperto:

Dimensioni da ripiegato:

21,116,71,0 in (53,542,52,5 cm)

Garanzia: 12 mesi

Testato e certificato

IP67

*Condizioni di test standard: 1000W/m2, AM1.5, 25°C

Specifiche del coefficiente di temperatura

TK Potenza - (0,39 + / - 0,02)% /k

TK Tensione - (0,33 + / - 0,03)% /k

TK Corrente +(0,06+/-0,015)%/k

ECOFLOW

PANEL SOLAR
