Producttype	Draagbaar zonnepaneel
Merk	EcoFlow
Model	160W Zonnepaneel
Nominaal vermogen	160 W (+/- 5 W)
Open spanning (Voc)	21,4 V
Bedrijfsspanning	18,2 V
Kortsluitstroom (Isc)	9,6 A
Bedrijfsstroom	8,8 A
Efficiëntie	21% tot 22%
Celtype	Monokristallijn silicium
Connector	MC4
Afmetingen uitgevouwen	68,5 x 159,0 x 2,5 cm
Afmetingen ingevouwen	68,5 x 43,0 x 2,5 cm
Gewicht	Ongeveer 5,6 kg
Beschermingsgraad	IP68
Garantie	12 maanden
Inhoud van de verpakking	Zonnepaneel, beschermkoffer/steun, MC4 naar XT60 zonne-opladerkabel, karabijnhaken x4, gebruikershandleiding en garantiekaart
Temperatuurcoëfficiënt (vermogen)	-0,39%/°C
Temperatuurcoëfficiënt (spanning)	-0,33%/°C
Temperatuurcoëfficiënt (stroom)	+0,06%/°C
Aanbevolen gebruik	Volle zon, paneel loodrecht op de zonnestralen, zonder obstructie
Compatibiliteit	EcoFlow DELTA en RIVER stroomstations (apart verkrijgbaar)

Veelgestelde vragen - 160W Solar Panel ECOFLOW

Hoe sluit ik het EcoFlow 160W zonnepaneel aan op een stroomstation?

Gebruik de meegeleverde MC4 naar XT60 zonne-opladerkabel. Sluit de MC4-connectoren van de kabel aan op de uitgangen van het paneel en vervolgens de XT60-connector op de XT60-poort van het EcoFlow station (DELTA of RIVER).

Kan ik meerdere EcoFlow 160W zonnepanelen samen gebruiken?

Ja, u kunt ze parallel of in serie aansluiten. Gebruik voor parallel een MC4 parallelkabel (niet meegeleverd). Volg het schema in de handleiding om overspanning te voorkomen.

Wat is de beste oriëntatie voor het zonnepaneel?

Plaats het paneel in de volle zon, loodrecht op de zonnestralen. Gebruik de koffer als steun om het paneel tussen 30° en 45° te kantelen vóór 10:00 en na 14:00. Leg het om 12:00 uur plat.

Is het paneel waterbestendig?

Ja, het 160W paneel heeft een beschermingsgraad IP68, wat betekent dat het stofdicht is en bestand tegen langdurige onderdompeling in water.

Hoe reinig ik het EcoFlow 160W zonnepaneel?

Reinig het paneel met een zachte doek en lauwwarm water. Gebruik geen schurende middelen of oplosmiddelen. Zorg ervoor dat het paneel is losgekoppeld vóór het reinigen.

Wat is het werkelijke uitgangsvermogen van het paneel?

Het nominale vermogen is 160 W (+/- 5 W) onder standaard testomstandigheden (1000 W/m², AM1.5, 25 °C). In de praktijk kan dit variëren afhankelijk van zoninstraling en temperatuur.

Is het paneel compatibel met andere merken stroomstations?

Het is voornamelijk ontworpen voor EcoFlow stations. Het kan worden gebruikt met andere stations met een XT60-poort, maar controleer de compatibiliteit van spanningen en stromen.

Hoe bewaar en vervoer ik het zonnepaneel?

Vouw het voorzichtig op en plaats het in de meegeleverde beschermkoffer. De koffer dient ook als steun tijdens gebruik. Bewaar het op een droge plaats.

Wat is de garantie van het EcoFlow 160W zonnepaneel?

De garantie is 12 maanden vanaf de aankoopdatum. Bewaar de garantiekaart en de factuur voor eventuele claims.

Kan ik de zonne-opladerkabel voor andere doeleinden gebruiken?

Nee, de MC4 naar XT60 kabel is uitsluitend bedoeld voor de verbinding tussen het zonnepaneel en het stroomstation. Gebruik het niet om panelen onderling te verbinden.

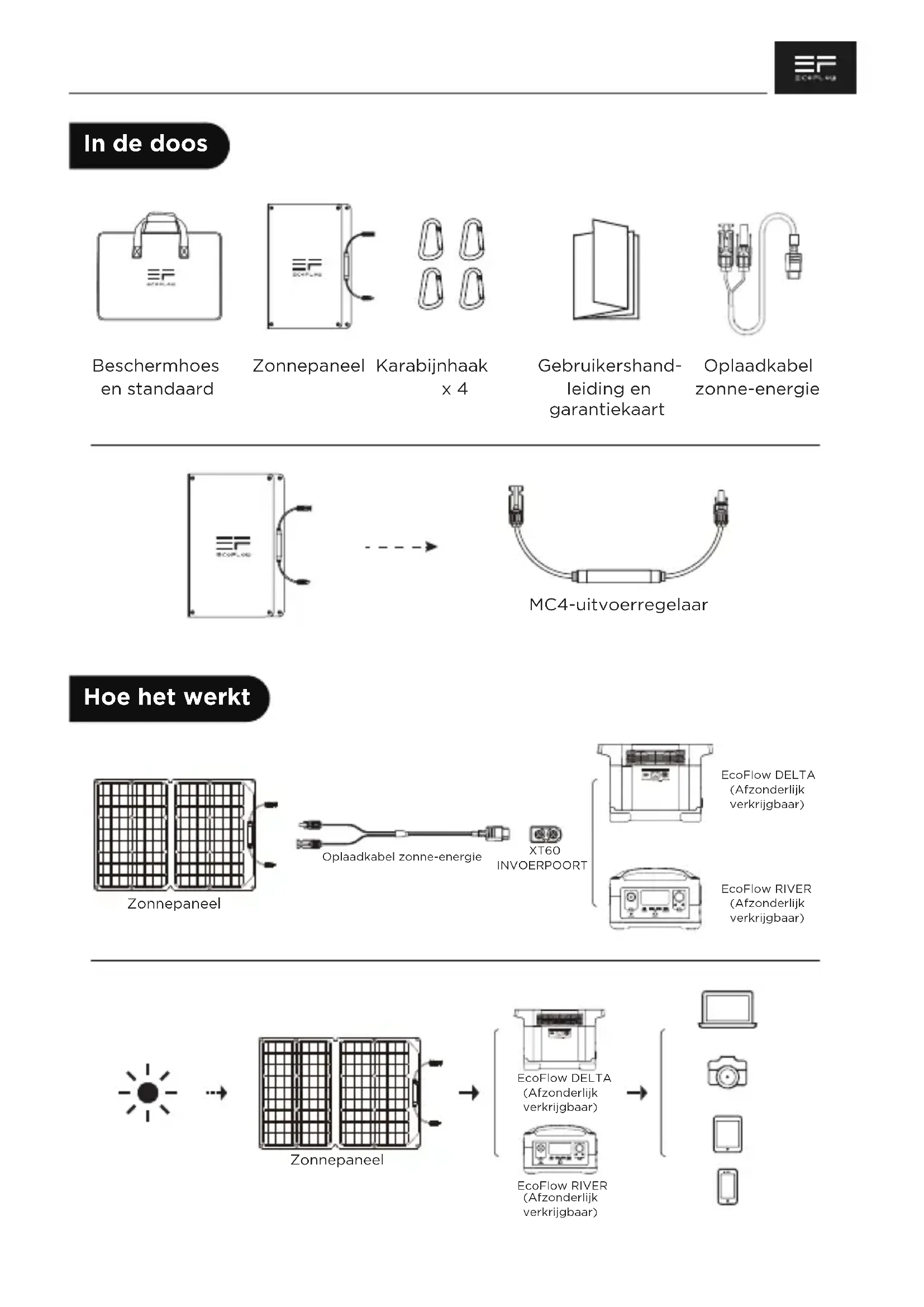

GEBRUIKSAANWIJZING 160W Solar Panel ECOFLOW

Neem contact met ons op:

ecoflow.com

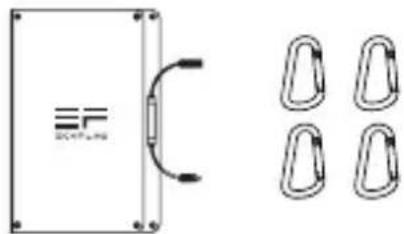

Zonnepaneel Karabijnhaak x4

Gebruikershandleiding engarantiekaart

Oplaadkabel zonne-energie

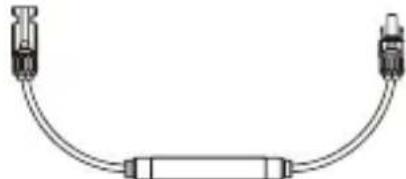

MC4-uitvoerregelaar

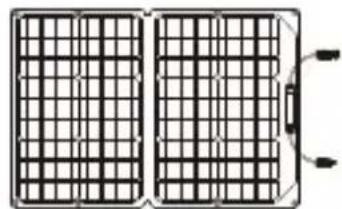

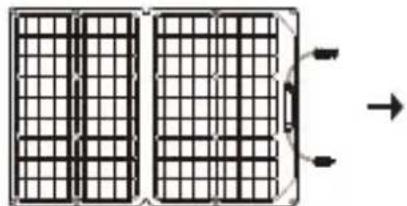

Hoe het werkt

Zonnepaneel

Oplaadkabel zonne-energie

XT60
INVOERPOORT

EcoFlow DELTA
(Afzonderlijk
verkrijgbaar)
EcoFlow RIVER
(Afzonderlijk
verkrijjgbaar)

Zonnepaneel

EcoFlow DELTA

(Afzonderlijk verkrijgbaar)
EcoFlow RIVER
(Afzonderlijk verkrijgbaar)

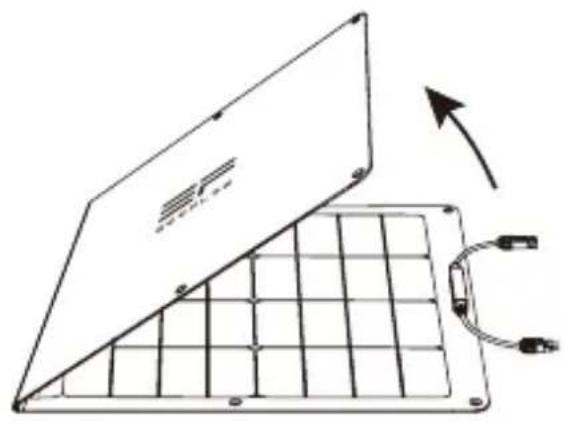

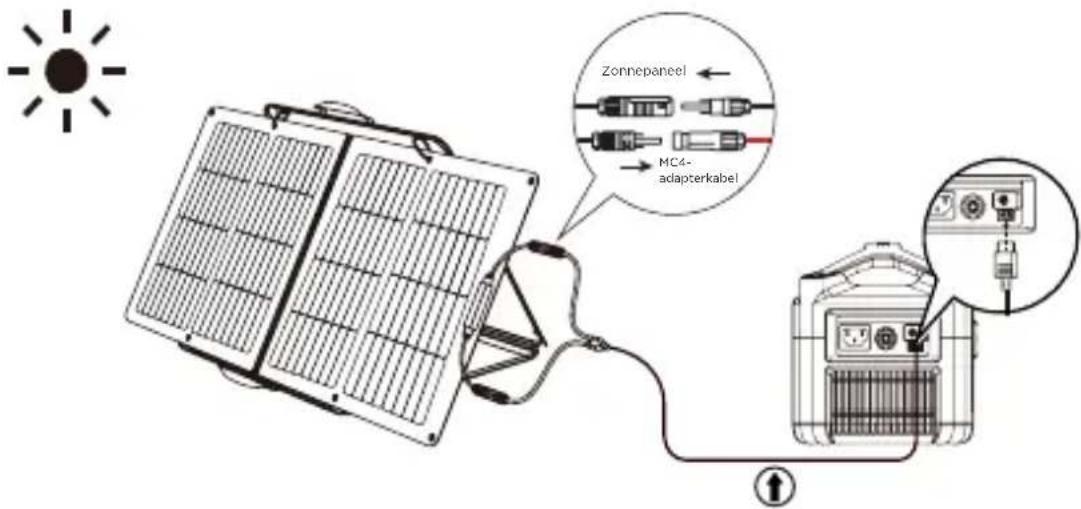

Uw zonnepaneelsystem

1

2

3

4

Deze kabel mag alleen worden gebruikt voor de verbinding:tussen zonnepanelen en energieopslag.
Het is verboden ze te gebruiken voor de onderlinge verbinding van zonnepanelen of voor andere verbindingsdoeleinden.

5

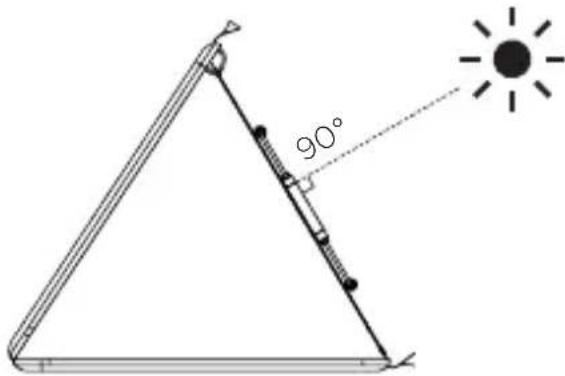

Om de efficicntie van het EcoFlow 160W-zonnepaneel te verhogen, gebrukt u het in direct zonlicht,plaatst u het loodrecht op het zonlicht en zorgt uervoort dat de zonnepanelen Niet worden geblokkeerd.

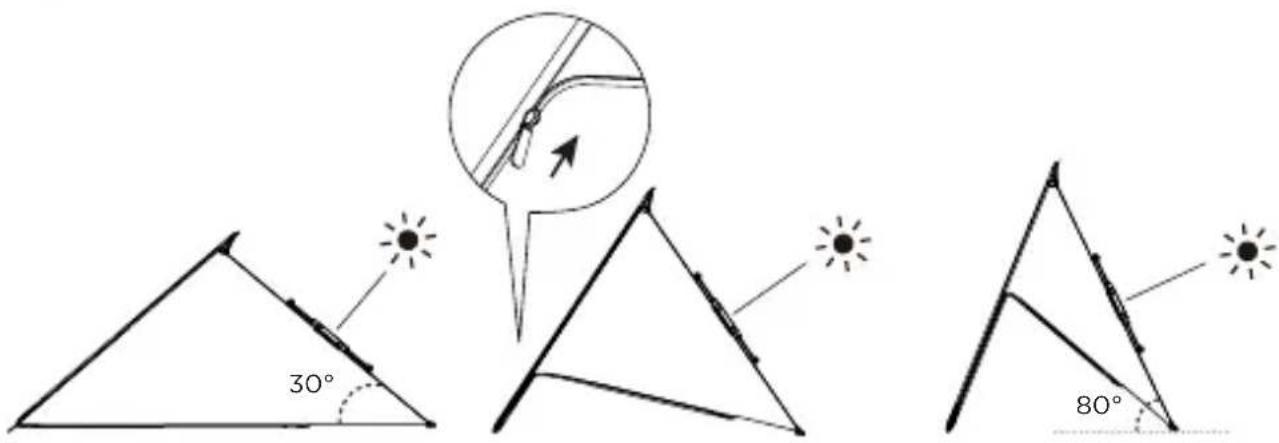

Pas de hoek aan

6

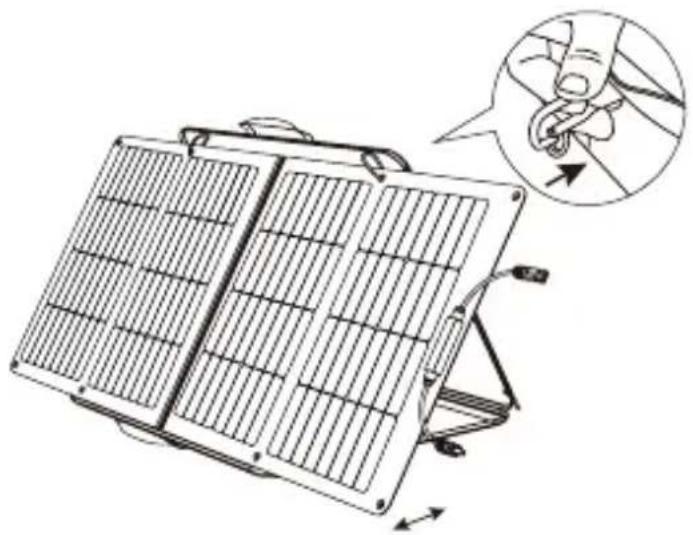

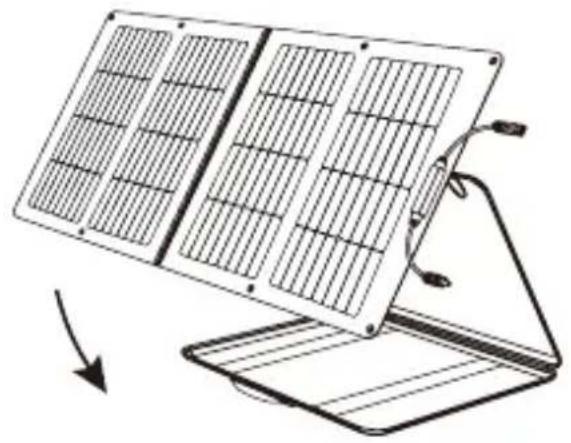

Voor een better laadresultaat kan de beschermhoes ook worden gebruikt als standard om het zonnepaneel onder een hoek van 30^ - 80^ op tezetten.

7

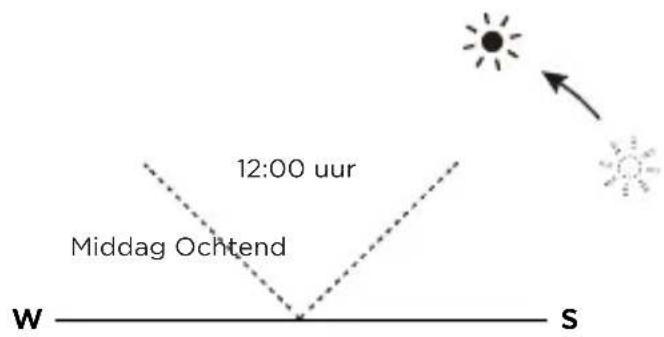

De standaard dient alleen te worden gebruikt voor 10:00 uur of na 14:00 uur. Als u het product tijdens de middagzon wilt gebruiken,plaatst u het zonnepaneel plat op de grond.

Sneller opladen

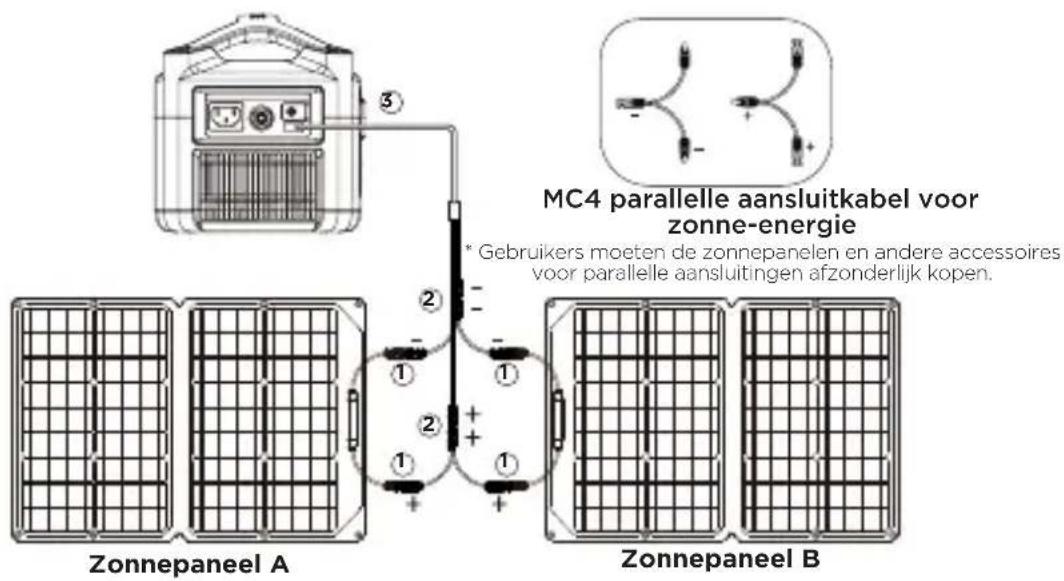

Zonnepanelen parallel bedraden (Zie de onderstaande afbeelding)

1. Sluit de positieve polen van de twee zonnepanelen aan met de parallelle MC4-kabel en herhaal de stap voor de negatieve polen.
2. Verbind de connectoren van de parallelle kabel (uitgangsijde) met respectievelijk de MC4-connectoren van de zonnelaadkabel (MC4aar XT60-kabel).
3. Sluit de XT60-connector op de zonnelaadkabel (MC4 waar XT60-kabel) aan op de XT60-poort van het draagbare laadstation om het toestel op te laden.

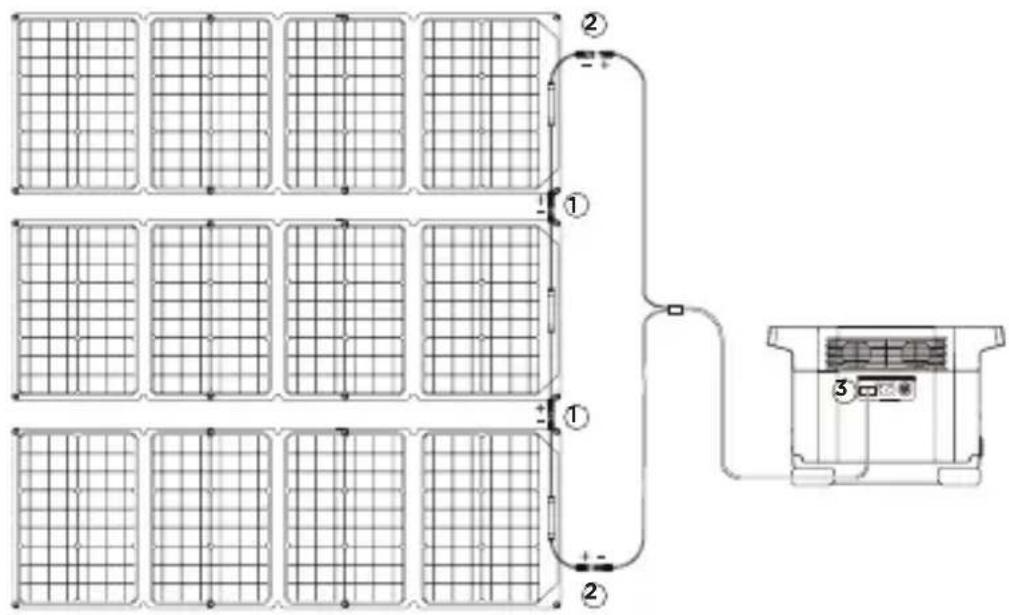

Zonnepanelen in série bedraden

(Zie de onderstaande afbeelding)

1. Klik de mannelijke connector van een zonnepaneel telkens in de rouwelijkke connector van het andere paneel om de drie zonnepaneelen in serie te bedraden.
2. Verbind de twee connectoren die in stap 1 zichী aangesloten met de zonnelaadkabel (kabel MC4aar XT60).
3. Sluit de XT60-connector van de zonneleadackabel (MC4 waar XT60-kabel) aan op de XT60-poort van het draagbare laadstation om het apparaat op te laden.

*Raadpleeg voor meer informatie en methoden over het oplaiden met zonne-energie de gebruikershandieiding van het specifie daagbare laadstation.

Technische specificaties

Zonnepaneel van 160 W

Nominal vermogen: 160W(+ / - 5W^*)

Nullastspanning: 21,4 V

Bedrijfsspanning: 18,2 V

Kortsluitspanning: 9,6 A

Bedrijfsstroom: 8,8 A

Efficientre: 21% - 22%

Celtype: Monokristallijn silicium

Type connector: MC4

Algemeen

Zonnepaneel: Ca. 5,6 kg (12,3 lbs)

Afmetingen opengevouwen:

68.5 × 159,0 × 2.5 ~cm (26,9 × 62,6 × 1,0 in)

Afmetingen dichtgevouwen:

68,5× 43,0× 2,5cm (26,9× 16,9× 1,0 in)

Garantie: 12 maanden

Getest en gecertificerd

IP68

Zonnepaneel 160 W

Nominal vermogen: 60 W(+/-5 W*)

Nullastspanning: 21,6 V

Bedrijfsspanning: 18,2 V

Kortsluitspanning: 3,5 A

Bedrijfsstroom: 3,3 A

Efficientre: 21% - 22%

Celtype: Monokristallijn silicium

Type connector: MC4

Algemeen

Zonnepaneel: 2,5 kg (5,5 lbs)

Afmetingen opengevouwen: 53,5× 82,2× 2,5cm (21,1× 32,4× 1,0 in)

Afmetingen dichtgevouwen: 53,5× 42,5× 2,5cm (21,1× 16,7× 1,0 in)

Garantie: 12 maanden

Getest en gecertificeerd

IP67

*Standaardtestomstandigheden: 1000 W/m2, AM1.5, 25 °C

Specifications temperatuurcoefficien

TKPower - (0,39 + / - 0,02)% /k

TKVoltage - (0,33 + / - 0,03)% /k

TKCurrent + (0,06 + / - 0,015)% /k
