РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 160W Solar Panel ECOFLOW

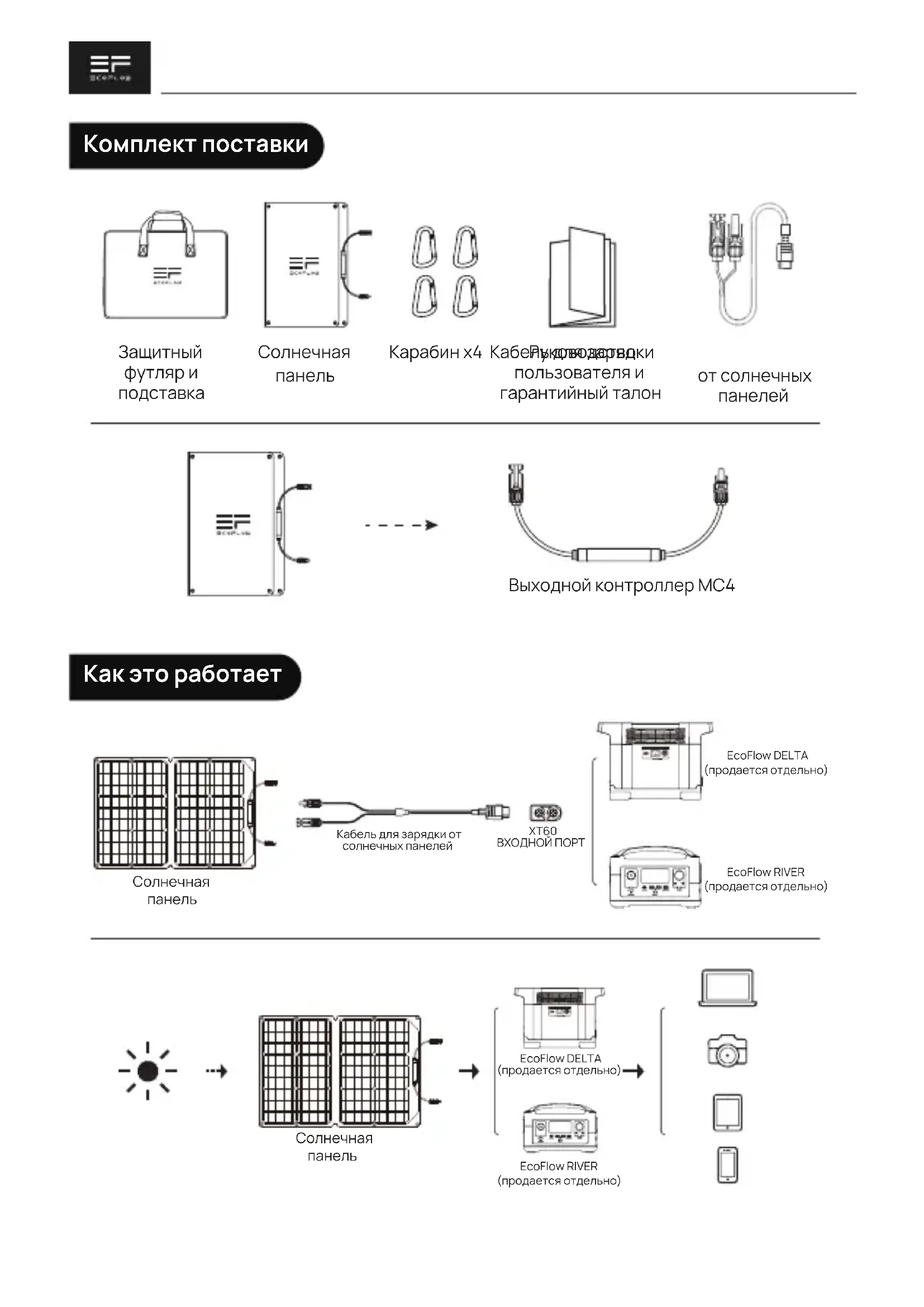

Mallette de protection et support

Panneau solaire

Mousqueton x4

Manuel d'utilisation et carte de garantie

Cable de charge solaire

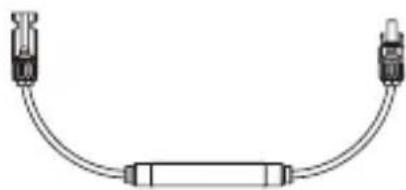

Contrôleur de sortie MC4

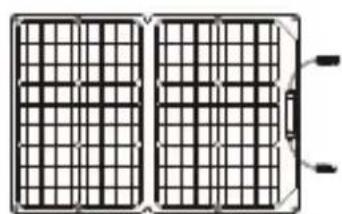

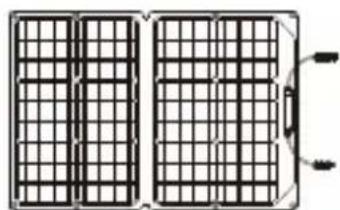

Fonctionnement

Panneau solaire

Cable de charge solaire

XT60 PORT
D'ENTREE

EcoFlow DELTA
(venue separation)

EcoFlow RIVER
(vendue séparément)

Panneau solaire

EcoFlow DELTA
(vendue séparément)

EcoFlow RIVER
(vendue séparément)

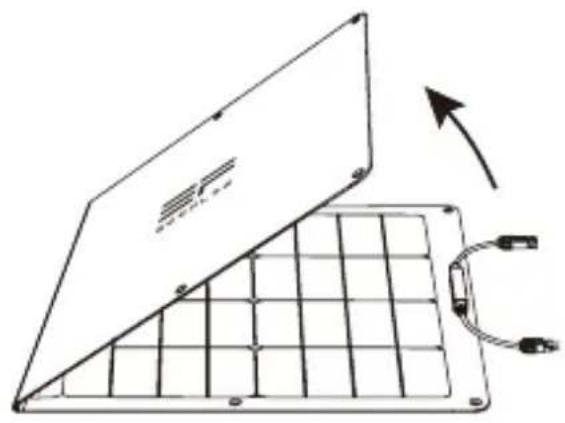

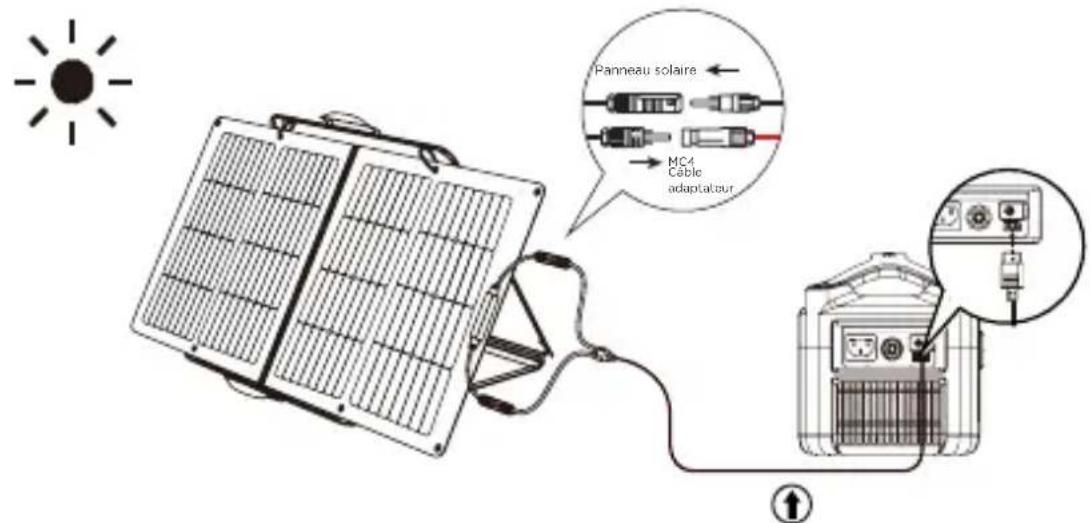

Votrecfguration solaire

1

2

3

4

Ce cable ne peut etre utilise que pour la connexion entre les panneaux solaires et le stockage d'energie. Il est interdit de l'utiliser pour l'interconnexion entre les panneaux solaires ou pour d'autres types de connexion.

5

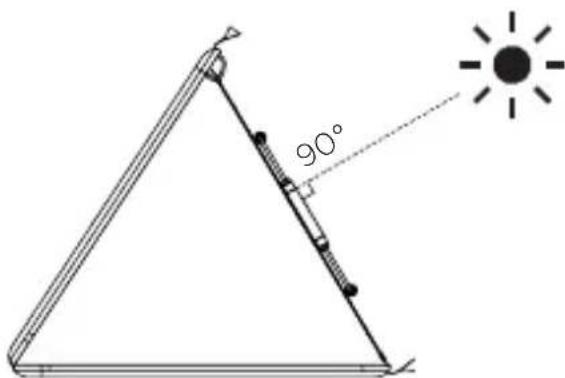

Afin d'augmenter l'efficacité du panneau solaire EcoFlow de 160 W, utilisez-le en plein soleil, placez-le perpendicularairement à la lumière du soleil et assurez-vous qu'il n'est pas obstrué.

6

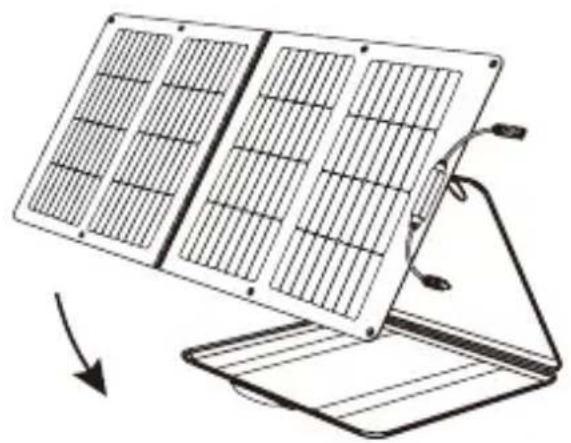

Réglage de l'angle

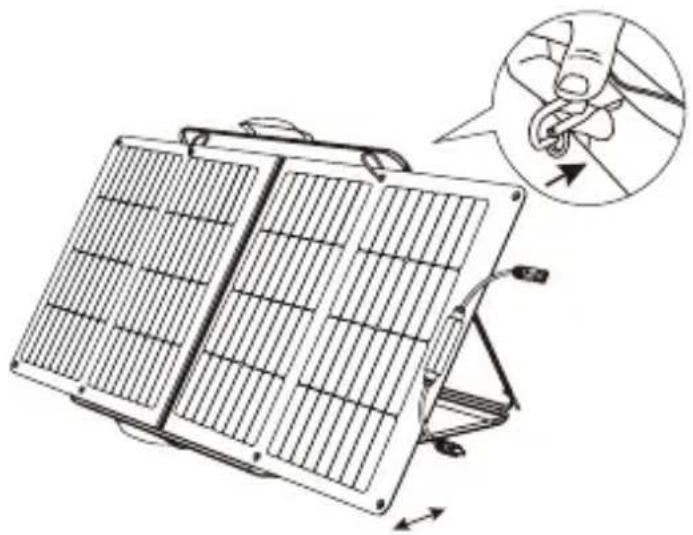

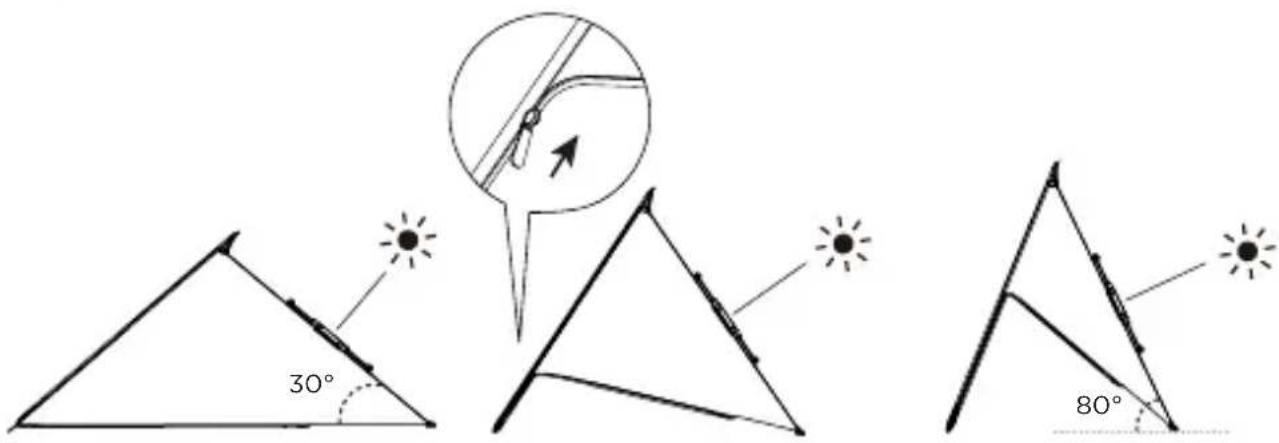

Pour obtenir deailles résultats de charge, la mallette de protection peut également être utilisée en tant que support pour incliner le panneau solaire à un angle de 30^ à 80^ .

7

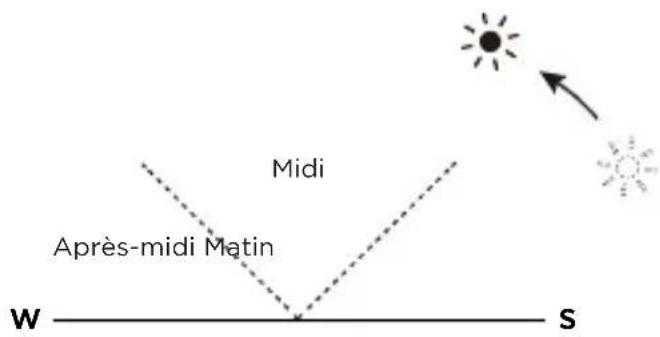

La fonction support ne doit etre utilisée qu'avant 10hOO et après 14hOO. Pour utiliser le produit a midi, placez simplement le panneau solaire a plat sur le sol.

Accélération de la charge solaire

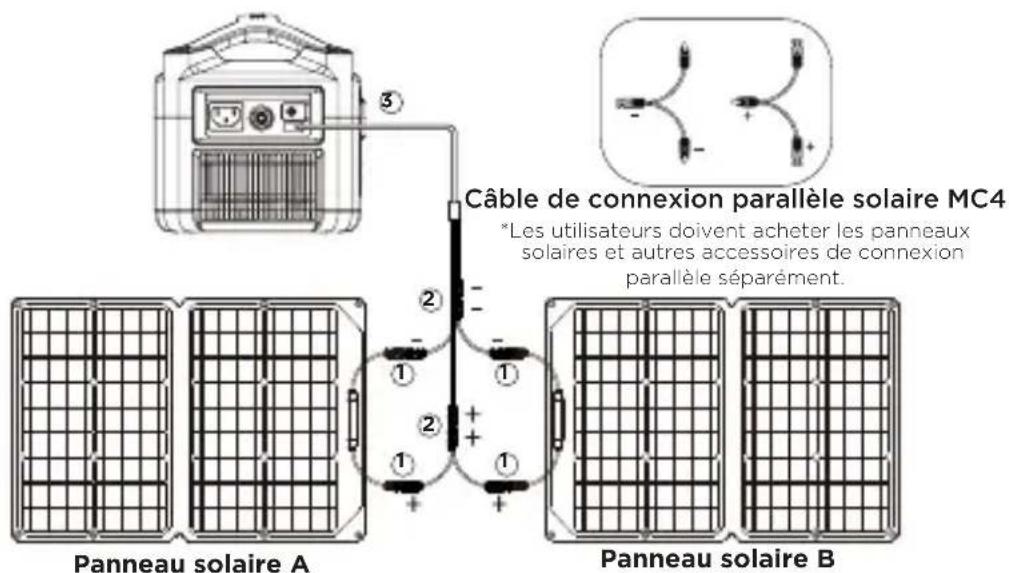

Cablage des panneux solaires en parallèle (reportez-vous à l'image ci-dessous)

1. Branchez les pôles positifs des deux panneaux solaires au cable parallele MC4; répétez cette étape pour les pôles négatifs.
2. Branchez les connecteurs du cable parallele (côté sortie) aux connecteurs MC4 du cable de charge solaire (câble MC4 vers XT60) respectifs.
3. Branchez le connecteur XT60 du cable de charge solaire (cable MC4 vers XT60) au port XT60 de la station d'alimentation portable pour recharger l'unité.

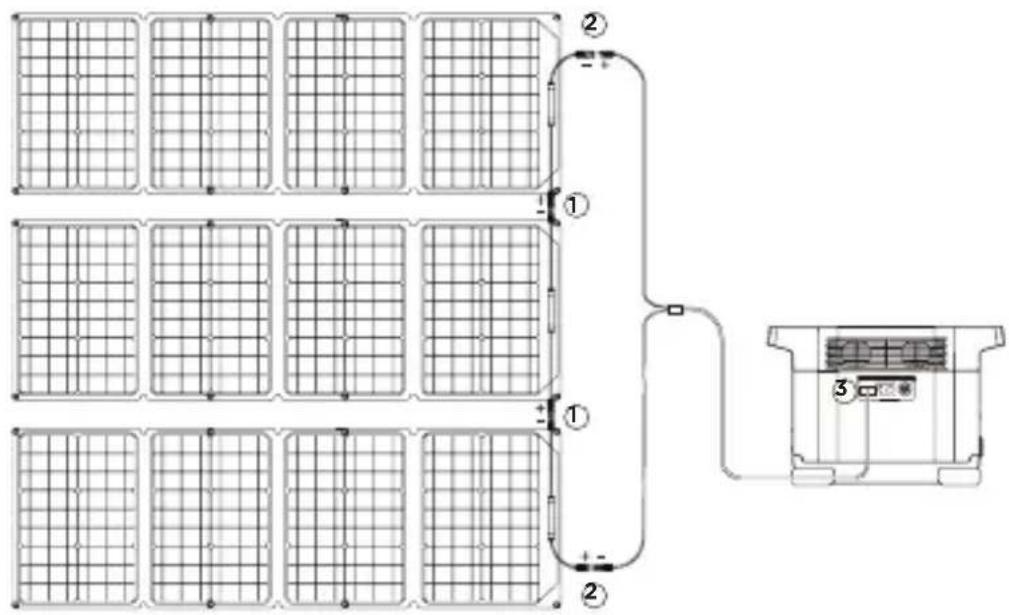

Câblage des panneaux solaires en série

(reportez-vous à l'image ci-dessous)

1. Engagez le connecteur male de l'un des panneaux solaires dans le connecteur femelle respectif de l'autre panneau, afin de brancher les trois panneaux solaires en série.
2. Branchez les deux connecteurs non cables lors de I'etape 1 au cable de charge solaire respectif (cable MC4 vers XT60).
3. Branchez le connecteur XT60 du cable de charge solaire (cable MC4 vers XT60) au port XT60 de la station d'alimentation portable pour recharger cette dernière.

*Pour être de plus amples informations et en savoir plus sur les méthodes relatives à la charge solaire, reportez-vous au manuel d'utilisation de la station d'alimentation portable spécifique.

Spécifications techniques

Panneau solaire de 160 W

Puisance nominale: 160W(+ / - 5W)^*

Tension de circuit ouvert : 21,4 V

Tension de fonctionnement : 18,2 V

Courant de court-circuit: 9,6 A

Courant de fonctionnement : 8,8 A

Rendement : 21% à 22%

Type de cellule : silicium monocrystallin

Type de connecteur: MC4

Généralités

Panneau solaire : environ 5,6 kg

Dimensions une fois déplié: 68,5159,02,5 cm

Dimensions une fois plie: 68,543,02,5 cm

Garantie:12mois

Testé et certifié

IP68

Panneau solaire de 60 W

Puisance nominale:60 W (+ / - 5W)^*

Tension de circuit ouvert : 21,6 V

Tension de fonctionnement : 18,2 V

Courant de court-circuit : 3,5 A

Courant de fonctionnement : 3,3 A

Rendement:21%à22%

Type de cellule : silicium monocrystallin

Type de connecteur:MC4

Généralités

Panneau solaire: 2,5 kg

Dimensions une fois déplié : 53,582,22,5 cm

Dimensions une fois plie: 53.542.52.5 cm

Garantie : 12 mois

Testé et certifié

IP67

*Conditions de test standard : 1000 W/m2, AM1.5, 25 °C

Spécifications de coefficient de température

PuissanceTK - (0,39 + / - 0,02)% /k

TensionTK - (0,33+/-0,03) %/k

CourantTK +(0,06+/-0,015) %/k
