110W Solar Panel - Портативный аккумулятор ECOFLOW - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 110W Solar Panel ECOFLOW

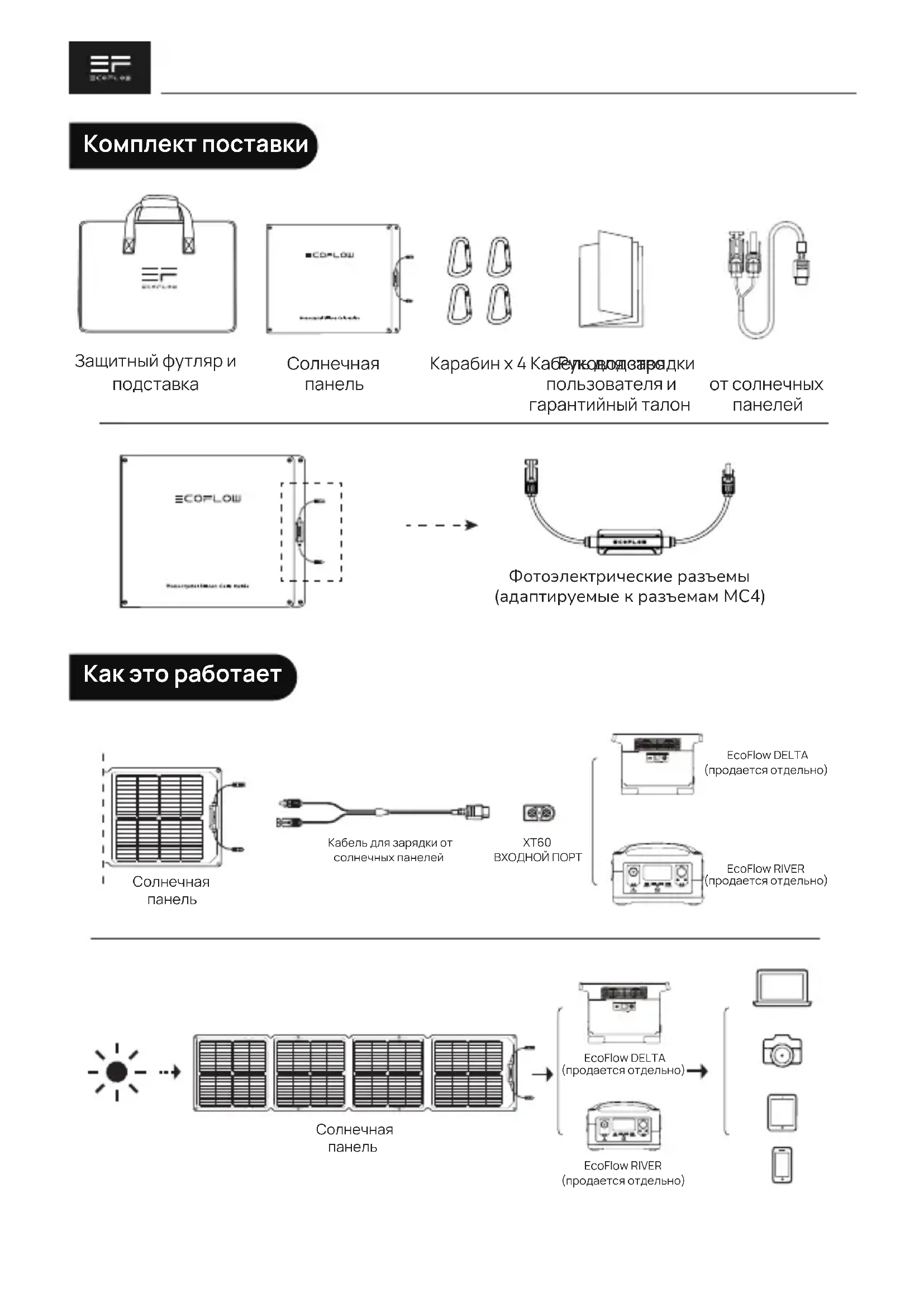

Эта маркировка указывает нато, что данный продукт нельзя утилизировать вместе с другими бытовыми отходами впределах ЕС. Утилизируйте этот продукт должным образом, чтобы предотвратить возможный ущерб окружающей среде или риск для здоровья человека из-за неконтролируемой утилизации отходов, а также для обеспечения устойчивого повторного использования материальных ресурсов. Пожалуйста, верните использованный продукт в соответствующий пункт сбора или свяжитесь с продавцом, у которого вы приобрели этот продукт. Ваш продавец примет использованные продукты и вернетих на экологически безопасное предприятие по переработке. Русский - (RU) Использованные батарейки нельзя выбрасывать вместе с бытовым мусором, так как они могут содержать токсичные элементы и тяжелые металлы, которые могутнанестивред окружающей средеи здоровьючеловека. Верните разряженныебатареи в соответствующийцентр попереработке.In The Box How It Works Protective Case and kickstand Photovoltaic connectors (adaptable to MC4 connectors) EcoFlow RIVER (Sold Separately) EcoFlow RIVER (Sold Separately) EcoFlow DELTA (Sold Separately) EcoFlow DELTA (Sold Separately) Solar Charging Cable XT60 INPUT PORT Solar Panel Solar Panel Solar Panel User Manual & Warranty Card Solar Charging Cable Snap Hook x 4Your Solar Setup

ecoflow.com NA/LA/APAC/MEA: [e-mail] EU: [e-mail] AU: [e-mail]Комплект поставки Как это работает Защитный футляр и

Фотоэлектрические разъемы (адаптируемые к разъемам MC4) EcoFlow RIVER (продается отдельно) EcoFlow RIVER (продается отдельно) EcoFlow DELTA (продается отдельно) EcoFlow DELTA (продается отдельно) Кабель для зарядки от солнечных панелей XT60 ВХОДНОЙ ПОРТ

Руководство пользователя и гарантийный талон Карабин x 4 Кабель для зарядки от солнечных панелейУстановка вашей солнечной панели

Для более эффективного аккумулирова- ния солнечной энергии убедитесь, что солнечные лучи падают на панель под углом 90° и что панель не находится в

Для улучшения результатов зарядки также можно использовать футляр в качестве подставки для установки солнечной панели под углом 25–80°. Регулировка угла

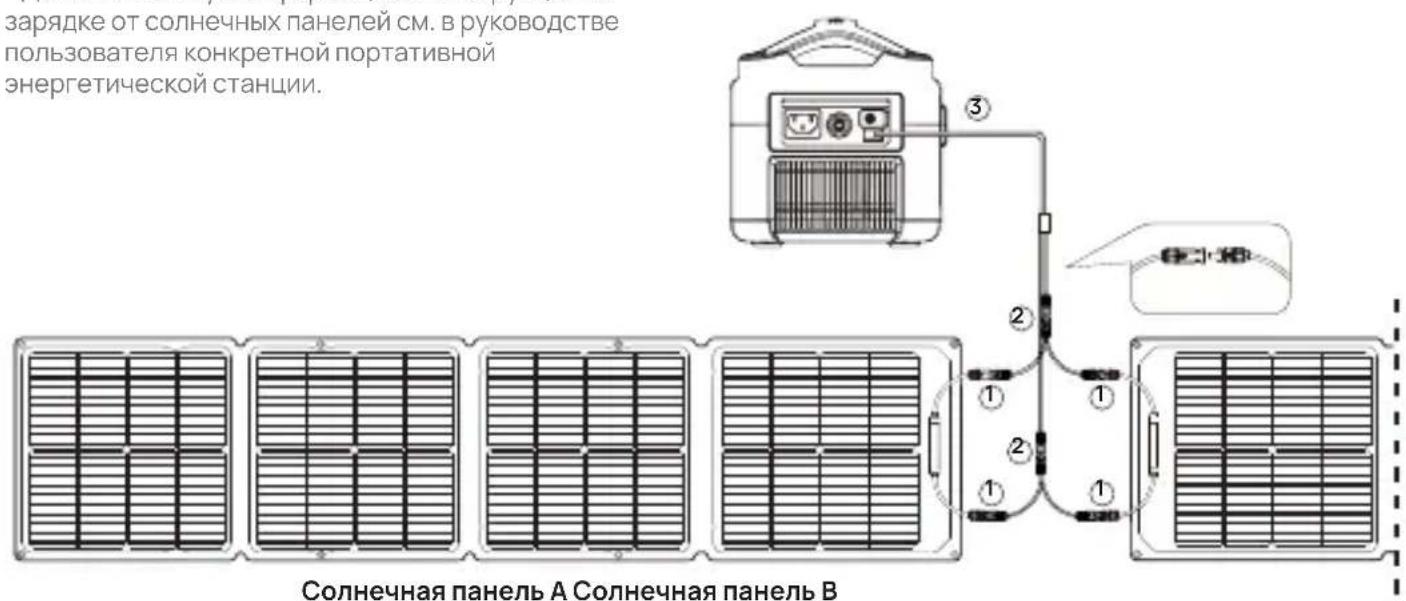

Кабель-адаптер Этот кабель можно использовать только для соединения между солнечными панелями и накопителями энергии. Запрещается использовать его для соединения между солнечными панелями или для других целей подключения.1 . Соедините плюсовые полюса двух солнечных панелей с помощью кабеля для параллельного подключения и повторите процедуру для минусовых полюсов.

2. Соедините разъемы кабеля для параллельного

подключения (выходные разъемы) с соответствующими разъемами кабеля для зарядки от солнечных панелей.

3. Вставьте разъем XT60 кабеля для зарядки от солнечных

панелей в разъем XT60 на портативной энергетической станции, чтобы зарядить устройство. (см. рисунок ниже) Параллельное соединение солнечных панелей Ускорение зарядки от солнечных панелей Солнечная панель A Солнечная панель B Кабель для параллельного подключения солнечной панели

• Солнечные панели и другие принадлежности для параллельного подключения приобретаются отдельно.

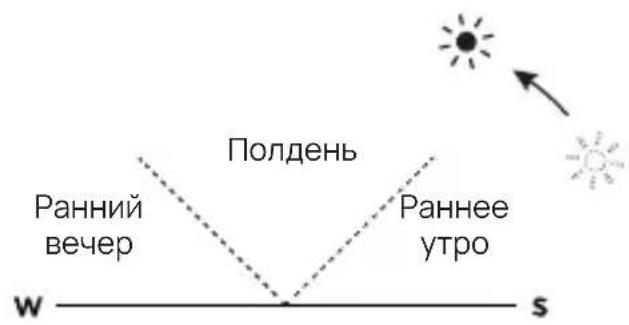

Подставку следует использовать только до 10:00 или после 14:00. Чтобы использовать солнечную панель днем, просто положите ее на землю.

• Дополнительную информацию и инструкции по зарядке от солнечных панелей см. в руководстве пользователя конкретной портативной энергетической станции.

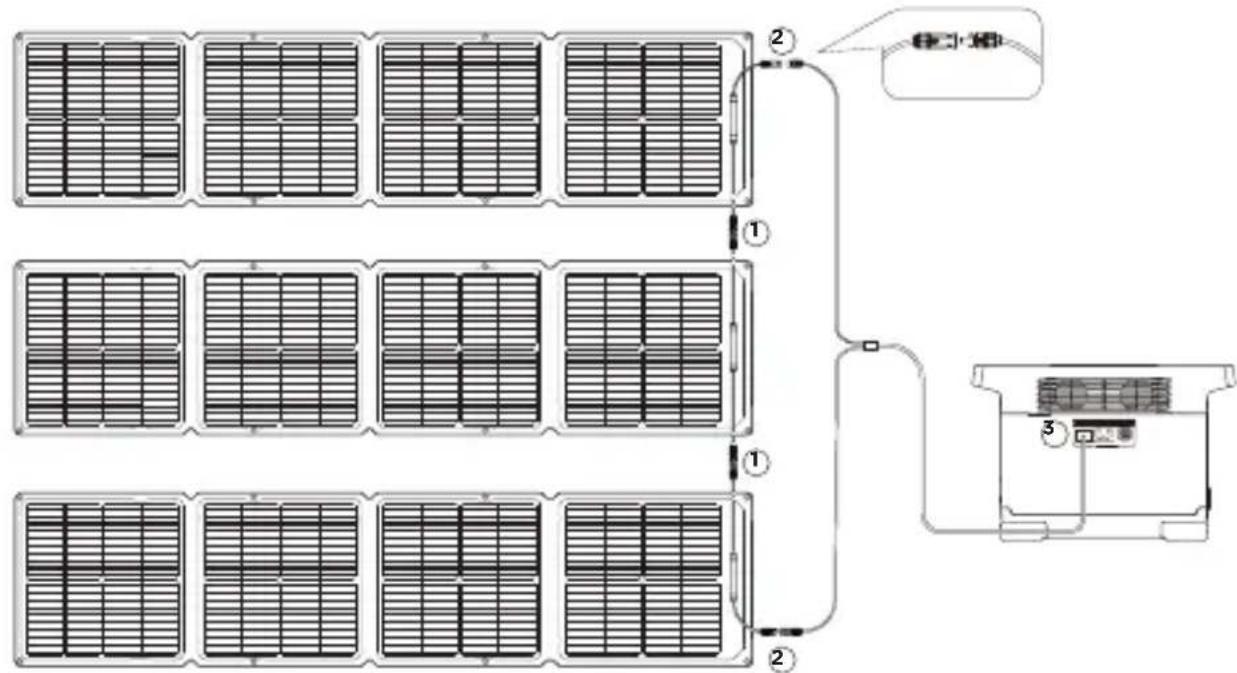

утро1 . Вставьте штекерный разъем одной солнечной панели в гнездовой разъем другой солнечной панели для последовательного соединения трех солнечных панелей.

2. Подключите к двум разъемам, которые не были подключены на

этапе 1, кабель для зарядки от солнечных панелей.

3. Вставьте разъем XT60 кабеля для зарядки от солнечных

панелей в разъем XT60 на портативной энергетической станции, чтобы зарядить устройство. (см. рисунок ниже) Последовательное соединение солнечных панелей Чего не следует делать Показанные выше действия приводят к повреждению солнечной панели и появлению трещин на элементе внутри солнечной панели, в результате чего эффективность панели снижается или же она становится полностью непригодной для использования. Бесплатный гарантийный срок не распространяется на повреждения, возникшие в результате неправильного использования устройства. Поддерживаемые

Макс. кол-во панелей, последовательно подключенных к поддерживаемым продуктам

• Дополнительную информацию и инструкции по зарядке от солнечных панелей см. в руководстве пользователя конкретной портативной энергетической станции.Что нужно помнить при использовании солнечной панели

1. Поскольку эффективность солнечных панелей зависит от интенсивности светового излучения и угла наклона,

на зарядную мощность панели могут влиять различные факторы, такие как погодные условия, сезонные изменения и местоположение. Установка и подключение данного устройства должны выполняться строго в соответствии с инструкциями, приведенными в руководстве пользователя.

2. Только основная часть данного устройства является водонепроницаемой. Запрещается погружать

распределительную коробку и точки подключения в воду.

3. Не допускайте контакта данного устройства с коррозионно-активными веществами и не погружайте его в

агрессивные жидкости.

4. Во избежание повреждения панели не используйте острые предметы на ее поверхности и защищайте ее от

5. Не нажимайте на панель и не допускайте падения панели на углы, стороны или грани. Это может привести к

повреждению солнечной панели.

6. Защищайте панель от ударов, воздействия сильного давления или деформации во время транспортировки,

вращения или установки. При перемещении или хранении рекомендуется держать панель в вертикальном

7. При хранении панели всегда следите за тем, чтобы плюсовая и минусовая клеммы распределительной

коробки не подвергались воздействию солнечного света.

8. Во избежание травм открывать и разбирать данное устройство и его распределительную коробку

разрешается только квалифицированному персоналу.

9. Ненужные солнечные панели следует утилизировать в соответствии с местными нормативными

требованиями.Что мне нужно знать о рабочей температуре, хранении и использовании солнечной панели мощностью 110Вт?

Не допускайте падения, прокалывания и деформации солнечной панели и не сидите на ней. Эти действия могут привести к повреждению элемента и сделать панель непригодной для использования. Любые такие повреждения не покрываются бесплатной гарантией. Снижение производительности, вызванное неисправностями панелей:

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ Генерирует ли солнечная панель мощностью 110Вт полную мощность 110Вт?

1. Интенсивность светового излучения.

2. Температура поверхности.

3. Угол падения солнечных лучей.

Какую мощность может вырабатывать солнечная панель мощностью 110Вт в нормальных

Можно ли использовать энергетические станции других брендов с солнечной панелью мощностью 110Вт? Да, но только определенного типа. Для правильной работы используемая энергетическая станция должна быть совместима со стандартами MC4. Кроме того, энергетические станции других брендов могут не обеспечивать такой же уровень совместимости, как энергетические станции EcoFlow, иметь более низкую номинальную мощность и не обеспечивать такой же уровень производительности. Можно ли подключать солнечные панели мощностью 110Вт параллельно? Да, но это не рекомендуется. При параллельном соединении общий ток входной мощности увеличивается в два раза. Солнечные панели мощностью 110Вт можно подключать параллельно, но ток может превысить максимально допустимый входной ток энергетической станции. Допускается параллельное соединение не более двух панелей мощностью 110Вт. Если вы хотите подключить параллельно более двух панелей мощностью 110Вт, убедитесь, что максимальный входной ток вашей энергетической станции превышает 20А. Можно ли последовательно соединять солнечные панели мощностью 110Вт с солнечными панелями другого размера? Да, но это не рекомендуется. Даже если напряжение двух типов панелей одинаковое, номинальные значения тока разные. Это значит, что при последовательном соединении панелей ток будет ограничен током менее мощной солнечной панели, а это не позволит полностью использовать потенциал панели мощностью 110Вт, что приведет к сценарию 1+1<2. Приобретайте панели одинакового размера, если вы планируете последовательно соединить несколько панелей.Технические характеристики Солнечная панель 110 Вт Общие характеристики Номинальная мощность: Напряжение при разомкнутой цепи: Рабочее напряжение: Ток короткого замыкания: Рабочий ток: Эффективность: 22,8% Тип элемента: Солнечная панель: Размеры в разложенном состоянии:

Размеры в сложенном состоянии:

Значения температурного коэффициента TK по мощности -(0,39±0,02)%/К TK по напряжению -(0,33±0,03)%/К TK по току +(0,06±0,015)%/К Испытания и сертификацияНастоящим EcoFlow Inc. заявляет, что тип Оборудование для солнечных батарей соответствует Директиве 2014/30/EU, 2011/65/EU(RoHS), (EU) 2015/863(RoHs). Полный текст ЕС декларация о соответствии доступна последующему интернет адресу: eu: http://www.ecoflow.com/eu/eu-compliance uk: http://www.ecoflow.com/uk/eu-compliance de: http://www.ecoflow.com/de/eu-compliance fr: http://www.ecoflow.com/fr/eu-complianceソーラーパネル
