使用説明書 110W Solar Panel ECOFLOW

ecoflow.com [e-mail]同梱物 ソーラーパネルの使用方法

EcoFlow ポータブル電源を充電する方法 デバイスを充電する方法 EcoFlow DELTA

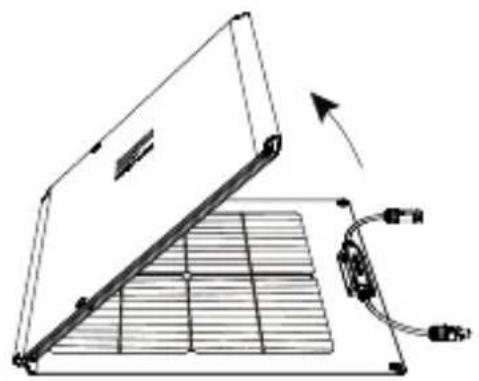

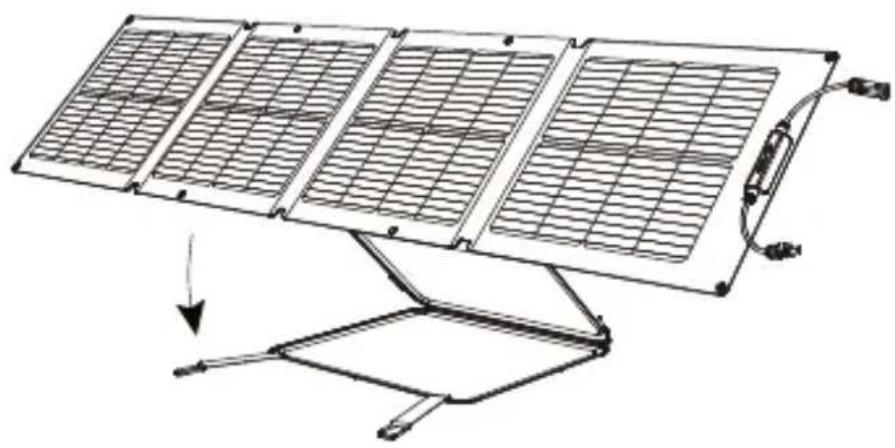

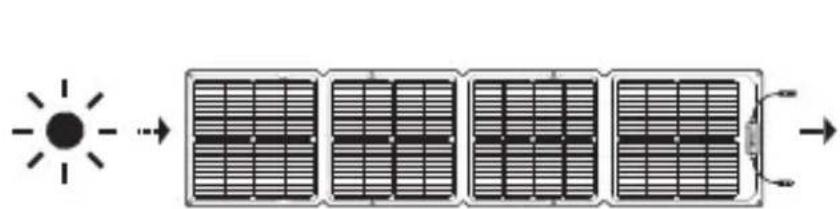

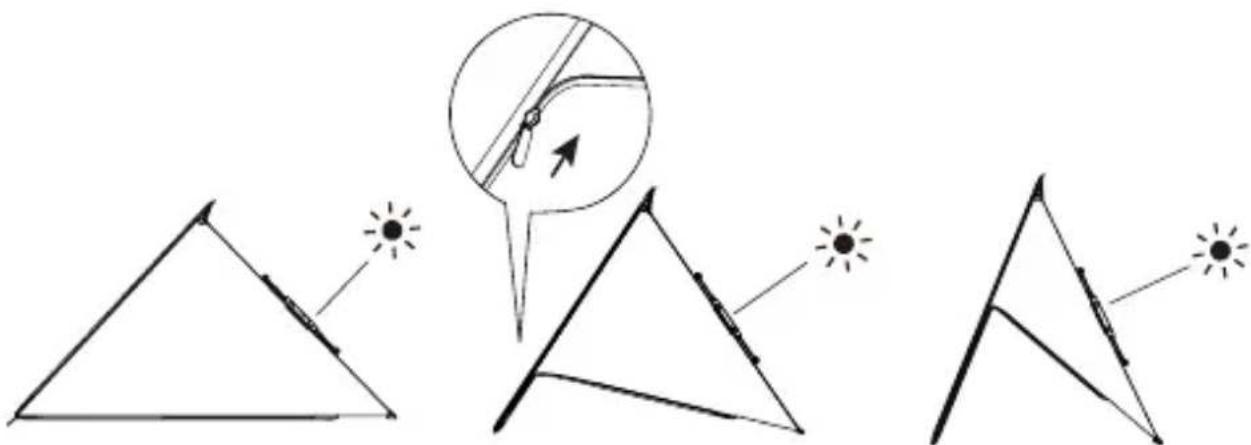

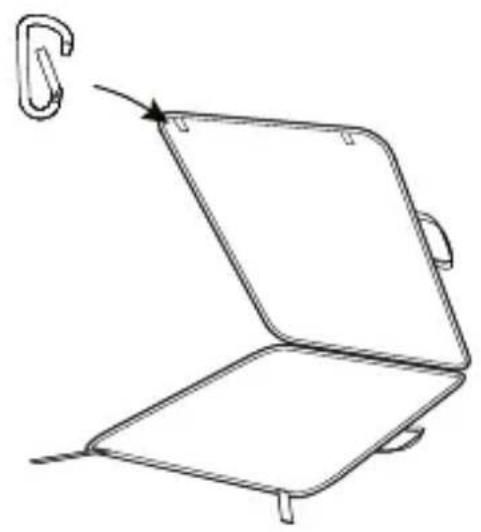

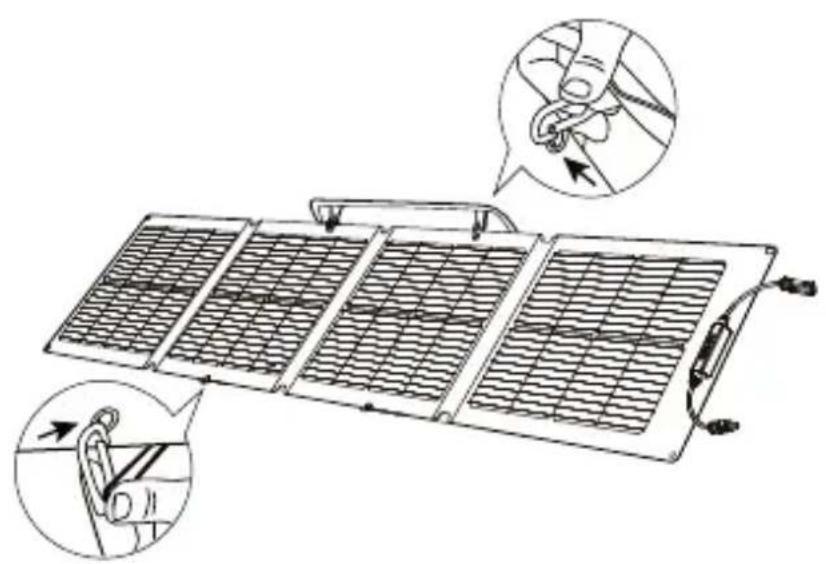

太陽エネルギーを最も効率的集めるために ､ ソー ラーパネルに影がかからず ､ 太陽光線が 90º の角 度で当たるようにすることをご確認ください ｡ 充電効率を向上させるために、保護ケースをキックスタンドとして使用し 25º ～ 80º の角度でソーラーパネル を支えることは可能です。 ジッパーでキックスタンドの角度を調節します

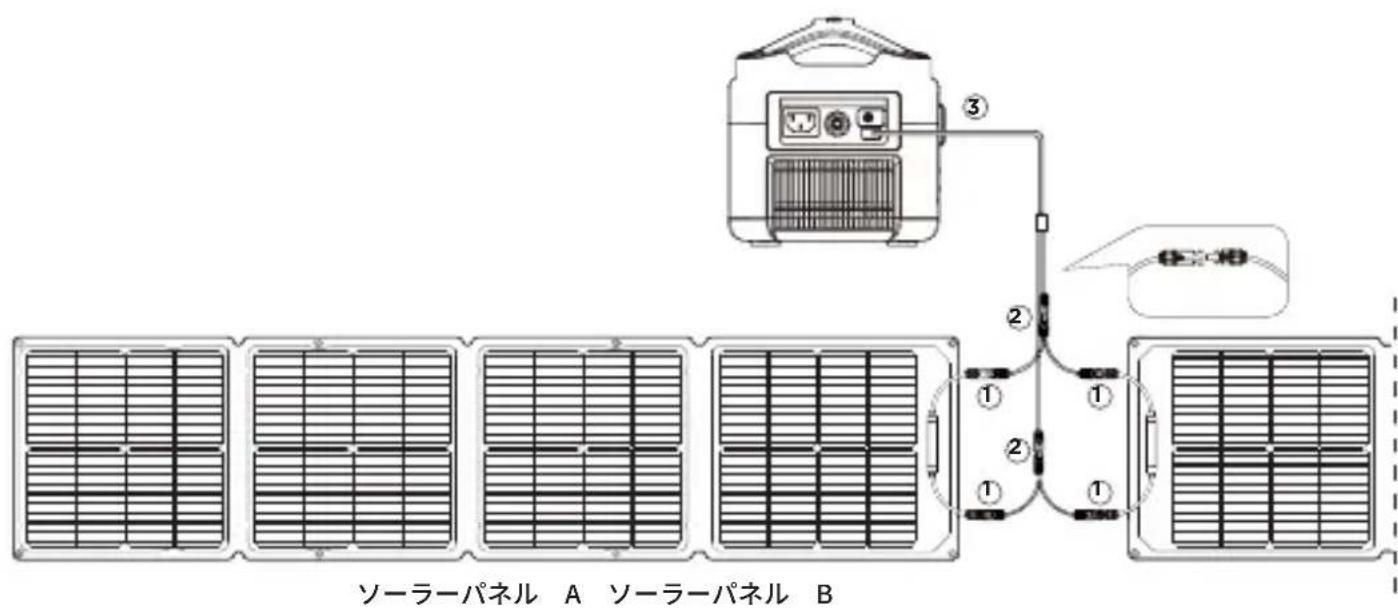

ソーラーパネル充電ケーブル このケーブルは、ソーラーパネルとエネルギー貯蔵装置間の接続にのみ使用することができます。ソーラーパネ ル間の相互接続やその他の接続目的での使用は禁止されています。ソーラーパネル用 二股ケーブル ( 別売り ) ソーラーパネル A ソーラーパネル B EcoFlow ポータブル電源に給電する ( 下図➂をご参照 )。

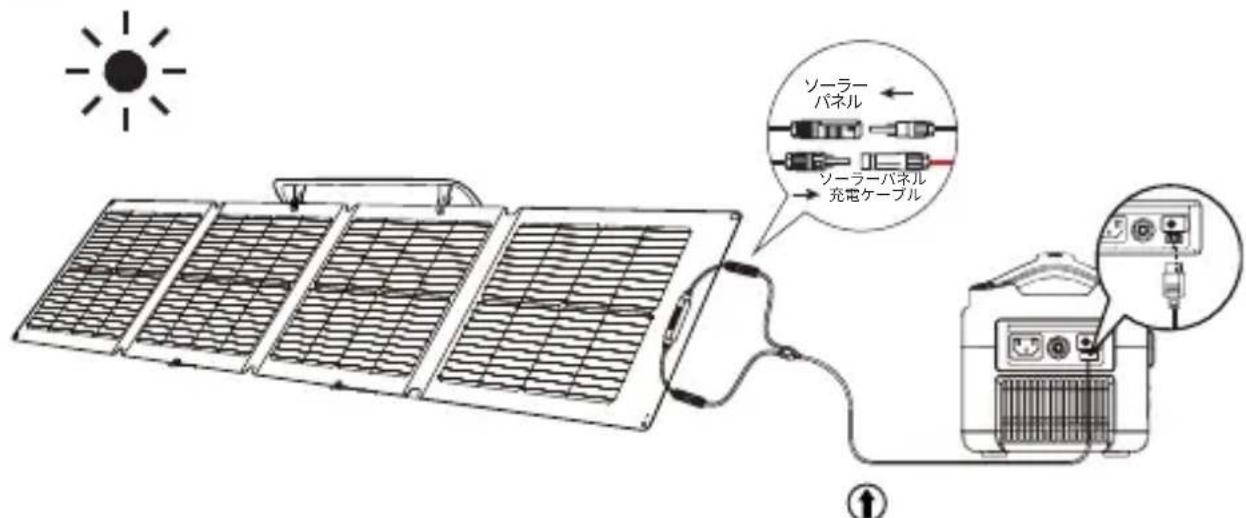

1、ソーラーパネル用二股ケーブルでソーラーパネル A とソーラーパネル B の コネクタ を接続する ( 下図➀をご参照 )。 2、EcoFlow ポータブル電源に同梱のソーラーパネル充電ケーブルのコネクタをソーラーパネ ルと接続済みの二股ケーブルのコネクタに繋げる ( 下図➁をご参照 )。 3、ソーラーパネル充電ケーブルのXT60 コネクタをEcoFlowポータブル電源のXT60 端子に接続し、

キックスタンド機能は ､ 午前 10 時より前または 午後 2 時以降にのみ使用してください ｡ 正午の太陽の下で本製品を使用するには ､ ソーラ ーパネルを平にして地面に置きます ｡

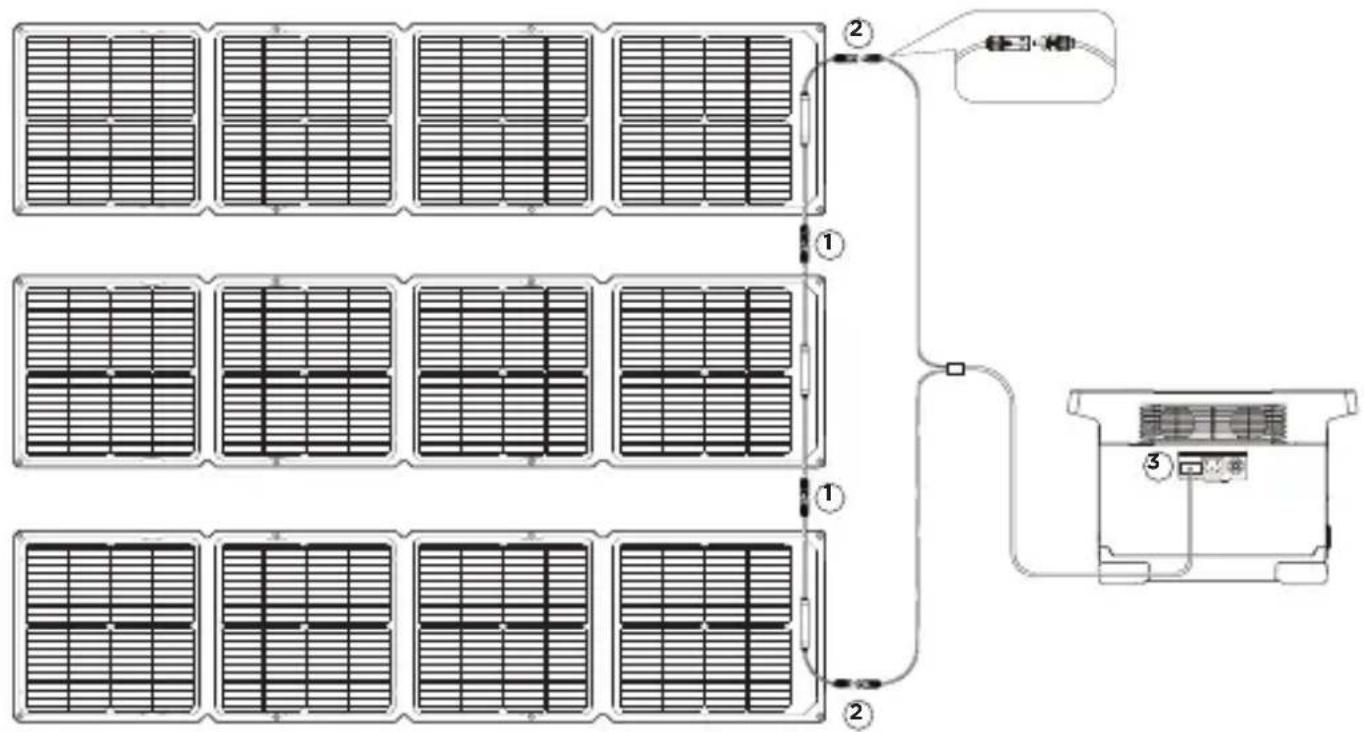

*EcoFlow 社以外のソーラーパネルをご利用の場合、お使いの製品のユーザーガイドをご参考ください。1、ソーラーパネル本体に付属し ている出力ケーブルでソーラーパネル同士を接続する ( 下図➀をご参照 )。 2、EcoFlow ポータブル電源に同梱のソーラーパネル充電ケーブルのコネクタをソーラ ーパネル側の出力ケーブルに繋げる ( 下図➁をご参照 )。 3、ソーラーパネル充電ケーブルの XT60 コネクタを EcoFlow ポータブル電源の XT60 端子に 接続し、EcoFlow ポータブル電源に給電する ( 下図➂をご参照 )。

*EcoFlow 社以外のソーラーパネルをご利用の場合、お使いの製品のユーザーガイドをご参考く ださい。 110W

対応可能な製品に直列で接続できる ソーラーパネルの最大枚数

以上の行為は製品を損傷して使用できなくなり、内蔵セルの破損と発電効率の低下の原因になります。無償保証は、製 品の不適切な使用による損傷には適用されません。予めご了承ください。

ーラーパネルの効率が光強度と傾きの角度によって異なるため、発電量は天候条件、季節の変化、場所などのさ まざまな要因によって影響を受ける場合があります。ソーラーパネルの設置と接続はユーザーマニュアルに記載さ れている手順に厳密に従って行う必要があります。

2. 本製品は本体のみが防水仕様になっています。出力コントローラの部分は、水に浸さないでください。

3. 本製品は腐食性の高い物質との接触や腐食性の液体への浸漬を避けてください。

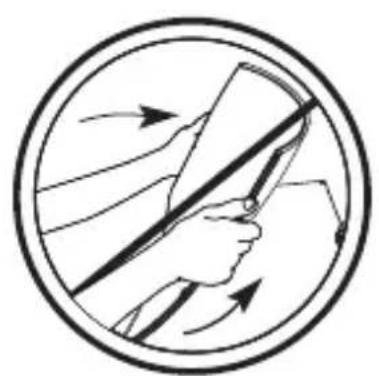

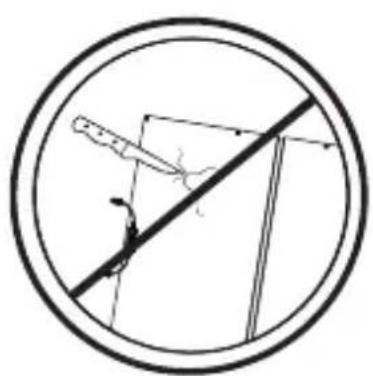

4. 製品の損傷を防ぐため、刃物など鋭利なもので突き刺したり、製品を叩いたり、衝撃を与えたりしないでください。

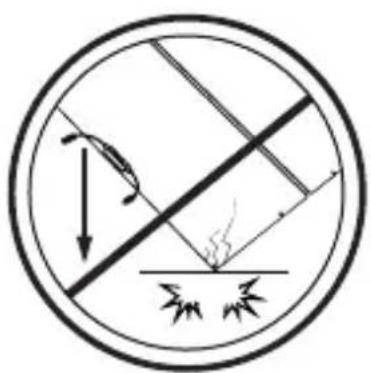

5. 損傷のおそれがありますので、製品に圧力をかけたり、製品を落としたりしないでください。

6. 輸送または設置を行うときに、製品をぶつけたり、強い圧力をかけたり、曲げたりしないでください。移動または保

管するときは、製品を垂直ににすることをお勧めします。

7. 保管する時、必ずジャンクションボックスのプラス・マイナス端子を日光に当たらないように納めてください。

8. けがするおそれがありますので、製品を開いたり、分解したりしないでください。

9. 製品を廃棄する際、お住まいの自治体に廃棄方法をお問い合わせください。

10. 使用する際は、説明書に従ってください。吊り下げたりしないでください。

FAQ EcoFlow 110W ソーラーパネルが 110W の出力で発電できますか？ 通常、ソーラーパネルが完全な公称電力を供給しないのは正常です。公称電力が供給されない理由と公称電力値に近づ けるためのいくつかの提案を以下に示します。

1. 光の強度。ソーラーパネルに射される日光の量によって、発電量が変わります。快晴の日に真昼の太陽の下で製品を

使用すると、朝または夕方近くに使用する場合より、標準試験条件下で得られた公称電力に近い出力値を得る可能性 が高くなります。また、天候条件も日光の量に影響します。例えば、もや、曇り、雨などの条件下では、公称電力の 出力値を得る可能性は遥かに低くなります。

2. 表面温度。ソーラーパネル表面の温度も発電量に影響します。表面温度が低いほど、より多くの電力が生成されます。

例えば、夏より、冬に使用した方がソーラーパネルはより多く発電できます。これは完全に正常です。通常、夏の間 にソーラーパネルの温度は 60℃近くに達するため、射される日光のレベルが高いにもかかわらず、公称電力より発電 量が 13% ぐらい減少します。

3. 設置角度。良好な日光条件では、より多くの発電量を作り出すため、日光を製品の表面に対して 90°で垂直に当たり

続ける必要があります。90°の角度が± 10°ぐらいの誤差があっても、発電量への影響はわずかになります。

4. パネルの影。使用中にソーラーパネルの表面に影がかからないようにしてください。影、異物、ガラスが原因で生じ

る影は、発電量を大幅に減少させます。 機能不良のパネルによるパフォーマンスの問題：上記の問題に対処した後も、パネルがまだ電力を生成しない場合、ま たはパネルの出力が予想される公称電力値より大幅に下回っている場合は、不具合が発生している可能性があります。 サポートが必要な場合は、EcoFlow アフターサポートへお問い合わせください。EcoFlow 110W ソーラーパネルを他のサイズのソーラーパネルと直列で接続できますか？ 他のサイズのソーラーパネルと直列で接続できますが、お勧めしません。ソーラーパネルの電圧が同じで定格電流が異 なる場合、電流値が定格電流が弱い方に制限され、ソーラーパネルの発電量は不十分になってしまいます。そのため、 直列で接続する時、発電量を低下させないように、同じ仕様のソーラーパネルをご利用ください。 EcoFlow 110W ソーラーパネルを並列で接続できますか？ 並列で接続できますが、お勧めしません。EcoFlow 110W ソーラーパネルは並列で接続可能ですが、出力の電流値が高す ぎてポータブル電源の対応可能の入力電流範囲をオーバーする可能性があります。並列接続は、電流を倍にすることで発 電量を増やさせます。しかし、並列でソーラーパネルを接続すると、ポータブル電源の最大入力電流の制限によって総発 電量が制限されます。そのため、入力電流制限が高いポータブル電源をご利用されない限り、複数の EcoFlow 110W ソー ラーパネルを並列で接続することはお勧めしません。 EcoFlow 110W ソーラーパネルの発電量は通常の条件下でどれくらいありますか？ ソーラーパネルの発電量は天候条件によって影響されます。通常、雲のない晴れた日に、90 °の角度で日光が当たってい る時、80W ～ 90W ぐらいの発電量が得られます。 EcoFlow 110W ソーラーパネルの動作温度、保管、および使用について知っておくこと？ ソーラーパネルの動作温度は -20℃ ～ 85℃です。使用しない時、製品は最初の形状に折りたたみ、十分に保護されるよう に保護ケースに格納してください。製品の耐用年数を延ばすために、製品に強い衝撃や振動を与えないでください。また、 内蔵セルの破損を防ぐために、本製品を落としたり、穴を開けたり、曲げたり、上に座ったりしないでください。製品が 上記の行為による破損される場合は、無償保証の対象外になります。 EcoFlow 110W ソーラーパネルを他社のポータブル電源で使用できますか？ はい。ただし、特定のタイプのみです。正常に動作させるには、ご利用のポータブル電源が「MC4」規格と互換性があ る必要があります。また、他社のポータブル電源は、EcoFlow のポータブル電源と同じレベルの互換性を提供できない、 公称電力が低い、同じレベルのパフォーマンスを提供できないといった可能性があります。温度係数の仕様

定格出力 : 110 W(+/-5 W)* 開放電圧 : 21.8 V 動作電圧 : 18.4 V 短絡電流 : 6.5 A 動作電流 : 6.0 A 変換効率 : 22.8 % セル種類 : 単結晶シリコン 正味重量 : 約 4 kg 展開寸法 : 42.0*178.5*2.5 cm 収納寸法 : 42.0*48.0*2.5 cm 保証期間 : 12 か月

• 標準テスト条件 : 1000W/ ㎡ ､AM1.5､25℃

• 標準測試條件：1000 W/m²、AM1.5、25° C
