EcoFlow ソーラートラッカー | ユーザー マニュアル

製品使用前にユーザーマニュアルをよくお読みいただき、正しくお使いください。またになった後は大切に保管してください。誤った取り扱いをすると、お客様ご自身または度の傷害を与える可能性や、製品破損故障または財産損失等を引き起こす場合があり品を使用した時点で、このユーザーマニュアル内のすべての条項および内容を理解したうえで

同意したものとさせていただきます。お客様自身の行為およびそれにより生じるすべての結果

に対して、EcoFlowは、一切の責任を負わないものとします。

法規制に従い、EcoFlowはユーザーマニュアルおよび製品に関連するすべての資料の最終的な

解釈の権利を有します。資料の更新、バージョン変更、サービス終了が生じる場合においてお客様に対して通達を行いませんので、EcoFlow公式Webサイトにアクセスして最新版の情報をご確認ください。

目次

1. 組み立て説明 1

1.1 同梱物 1
1.2 設置 2

--1.2.1 ソーラートラッカーの設置 2
--1.2.2 折り畳み式ソーラーパネルの使用 6
--1.2.3 剛性ソーラーチャージャーの使用 8

1.3 収納 11

1.4輸送 12

1.5 ソーラートラッカーの使用 13
--1.5.1 ソーラートラッカーの配置 13
--1.5.2 電源のオン/オフ 14
--1.5.3 緊急停止ボタン 14
--1.5.4 動作のモード 14

2. 仕様 15

2.1 仕様 15
2.2 内蔵バッテリー 15

3. 注意事項 15

4. バッテリーレベルインジケータ 16

4.1 電源ステータスインジケータ 16
4.2 バッテリーレベルインジケータ 16

5. メンテナンス 16

1.組み立て説明

1.1 同栖物

コントロールモジュール 光センサ モーター付きレバーアーム

ソーラーパネル用ソーラー充電ケーブル (約0.28m)
EcoFlow ユニット用ソーラー 充電ケーブル（約30m）

1.2 設置

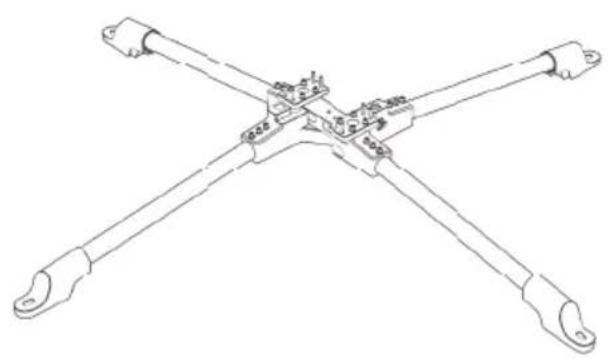

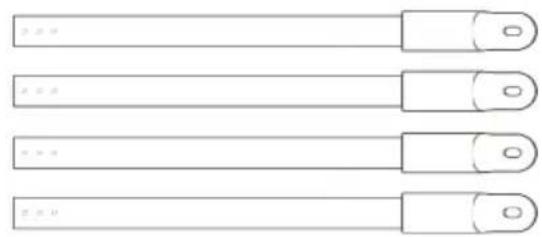

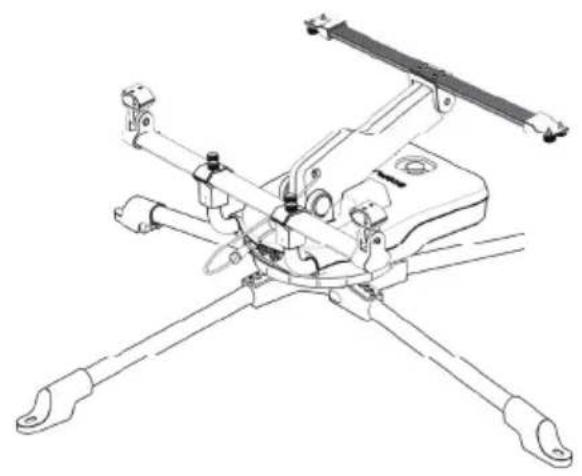

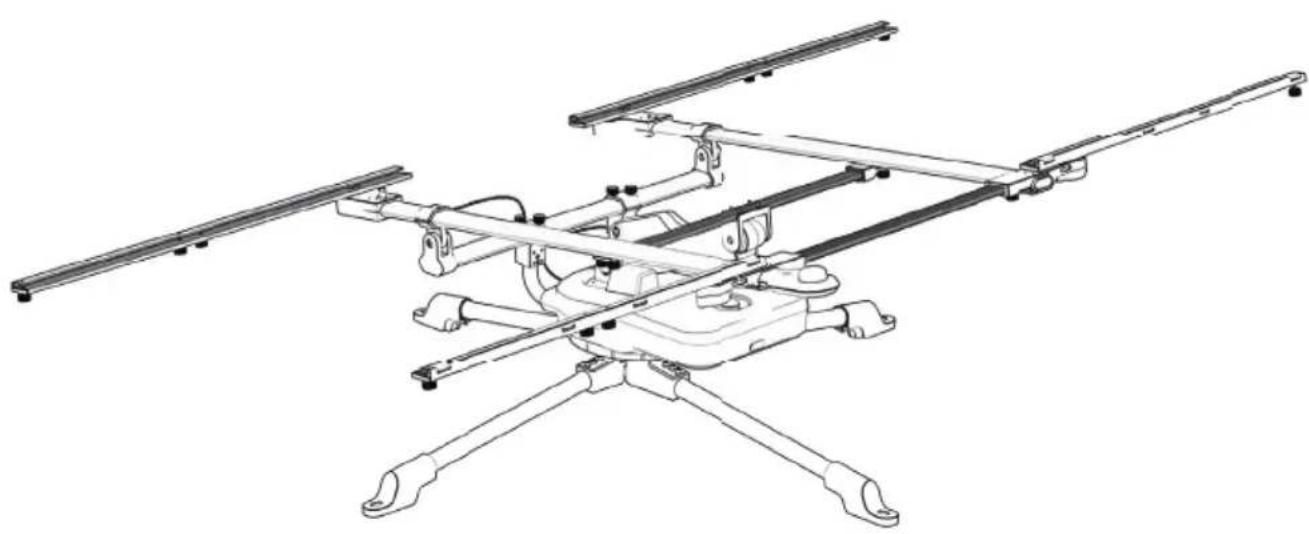

1.2.1 ソーラートラッカーの設置

1

x x y x z z x z z z z z

L-メス L-オス

L-オス L-メス

2

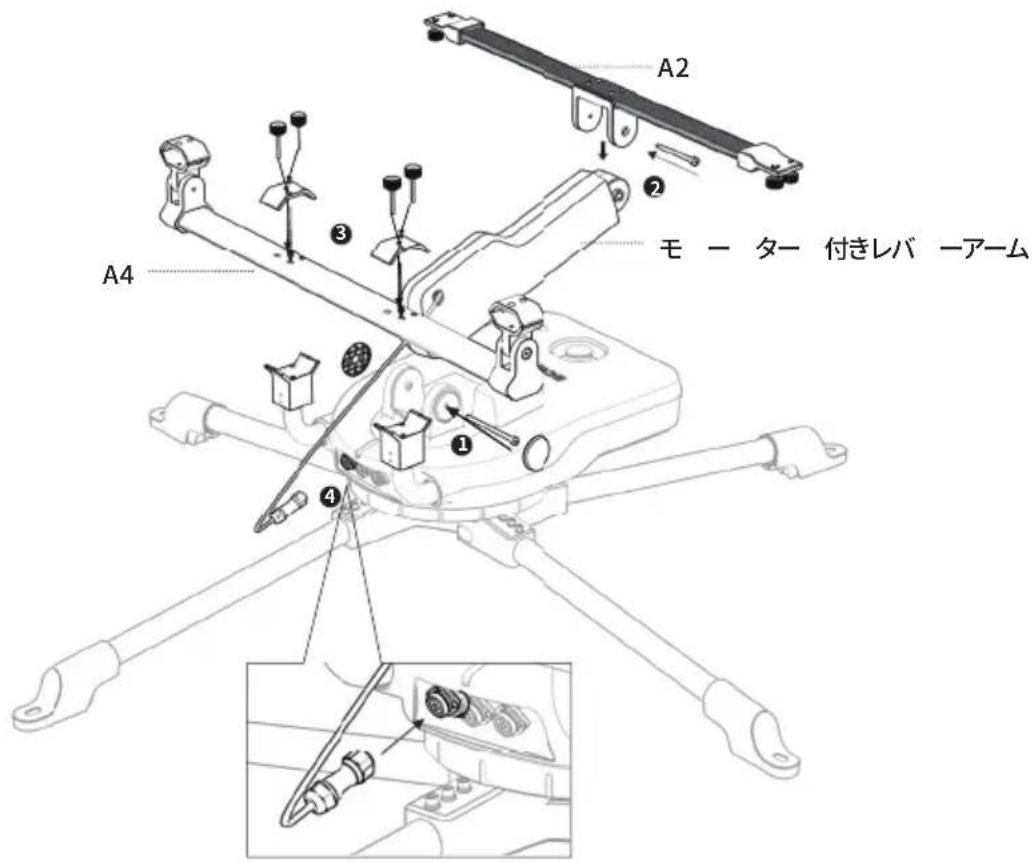

A4 A2 モ 一 ター 付きレバ ーアーム

A2 ② モータ付きレバ アーム A4 ③ ① ④

4

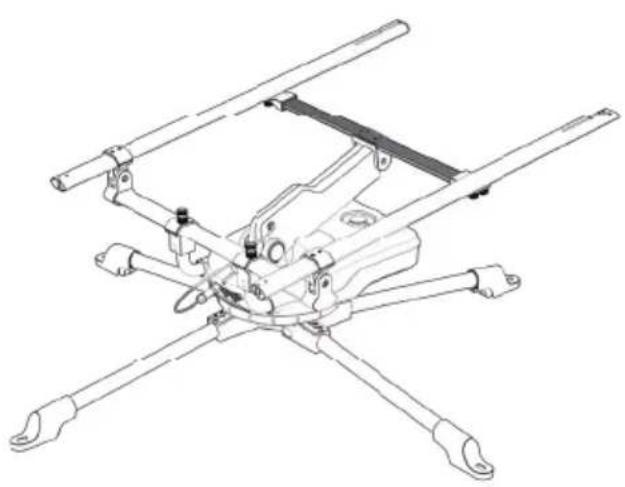

1.2.2 折り畳み式ソーラーパネルの使用

* 折り畳み式ソーラーパネルを使用する場合は、下記手順⑤～⑦の通りに製品を設置してください。

5

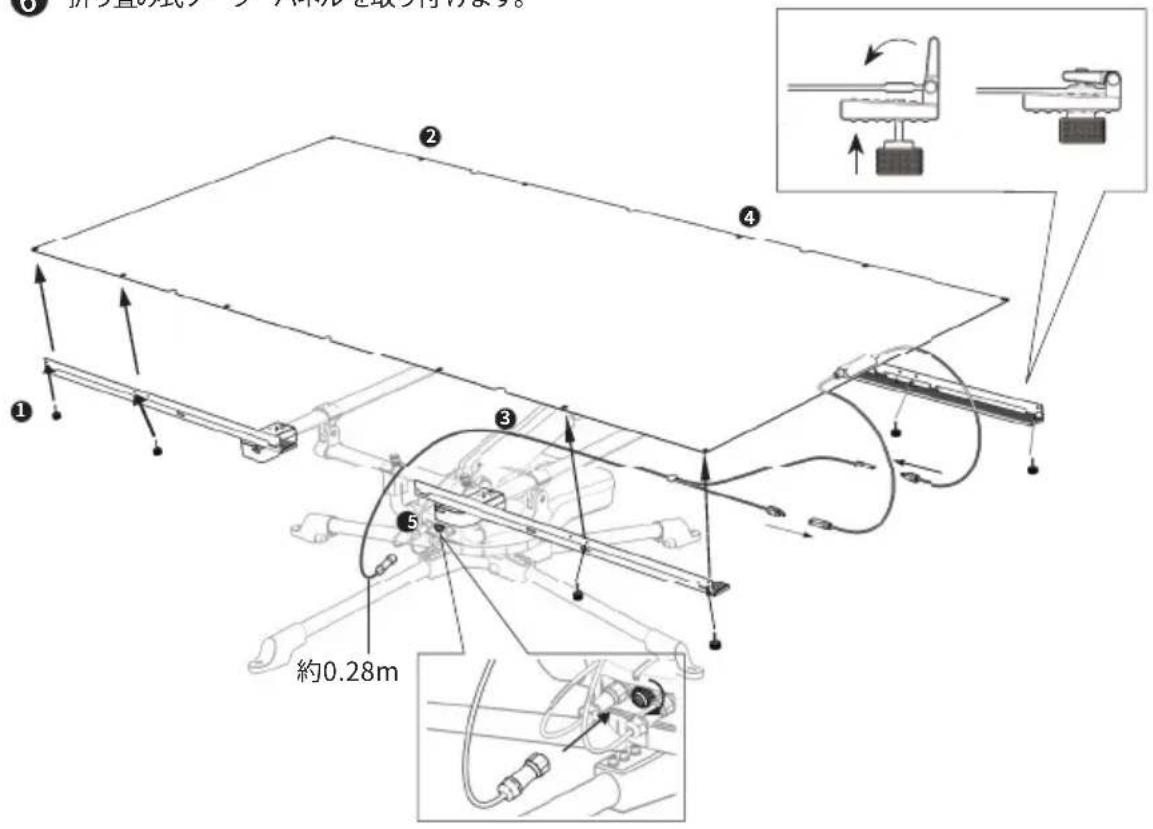

6 折り畳み式ソーラーパネルを取り付けます。

ソーラー充電ポート 約3.0m MC4 コネクター

注意点

電原ボタンを長押しすると、インジケータが点灯し、製品の電原がオンになります。ソーラートラッカーは光の照射によって回転を始めます。

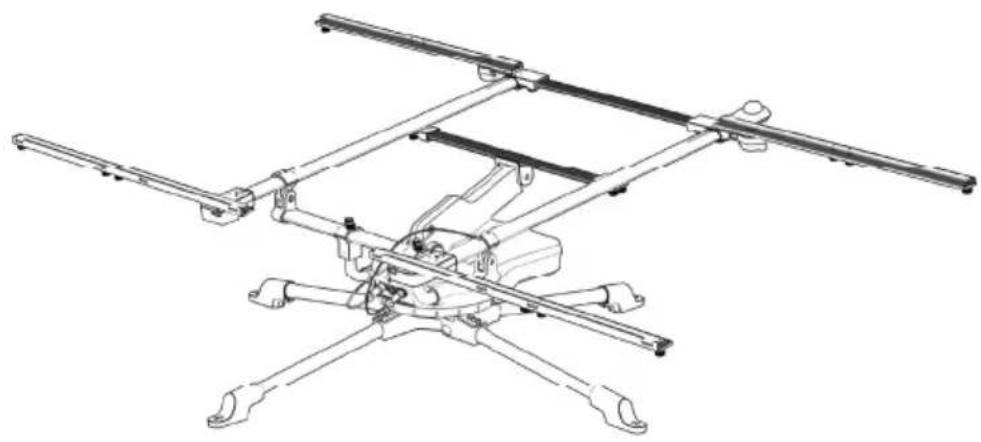

1.2.3 剛性ソーラーチャージャーの使用

*剛性ソーラーチャージャーを使用する場合、下記手順⑧～⑪の通りに製品を設置してください。

8

ソーラー充電ポート 約3.0m MC4 コネクター

注意点

電原がタンを長甲しすると、インジケータが点灯し、製品の電原がオンになります。ソーラートラッカーは光の照射によって回転を始めます。

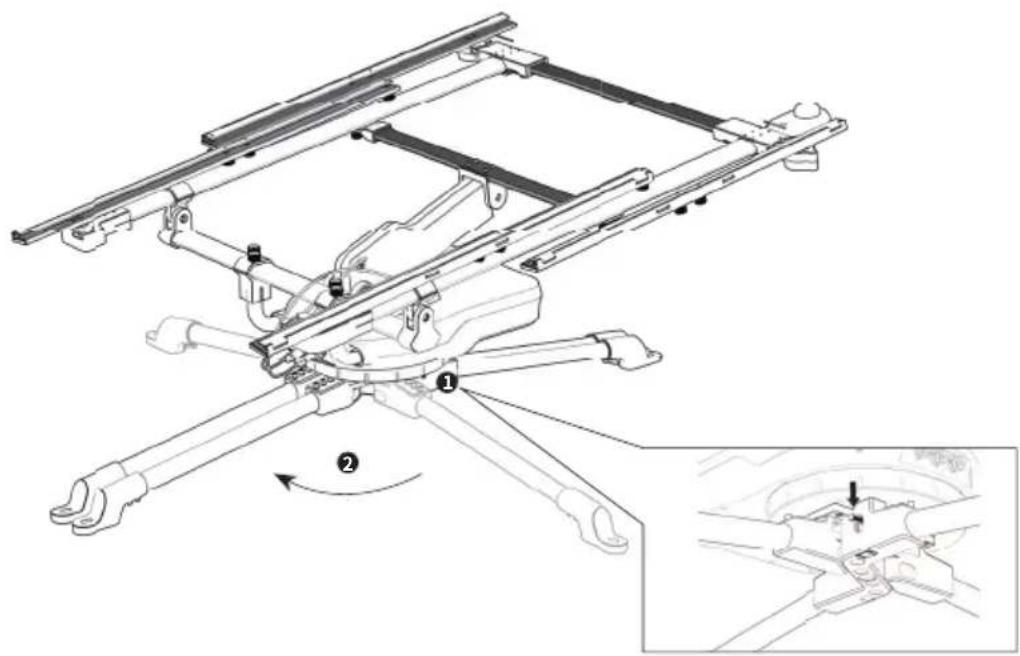

1.3 収納

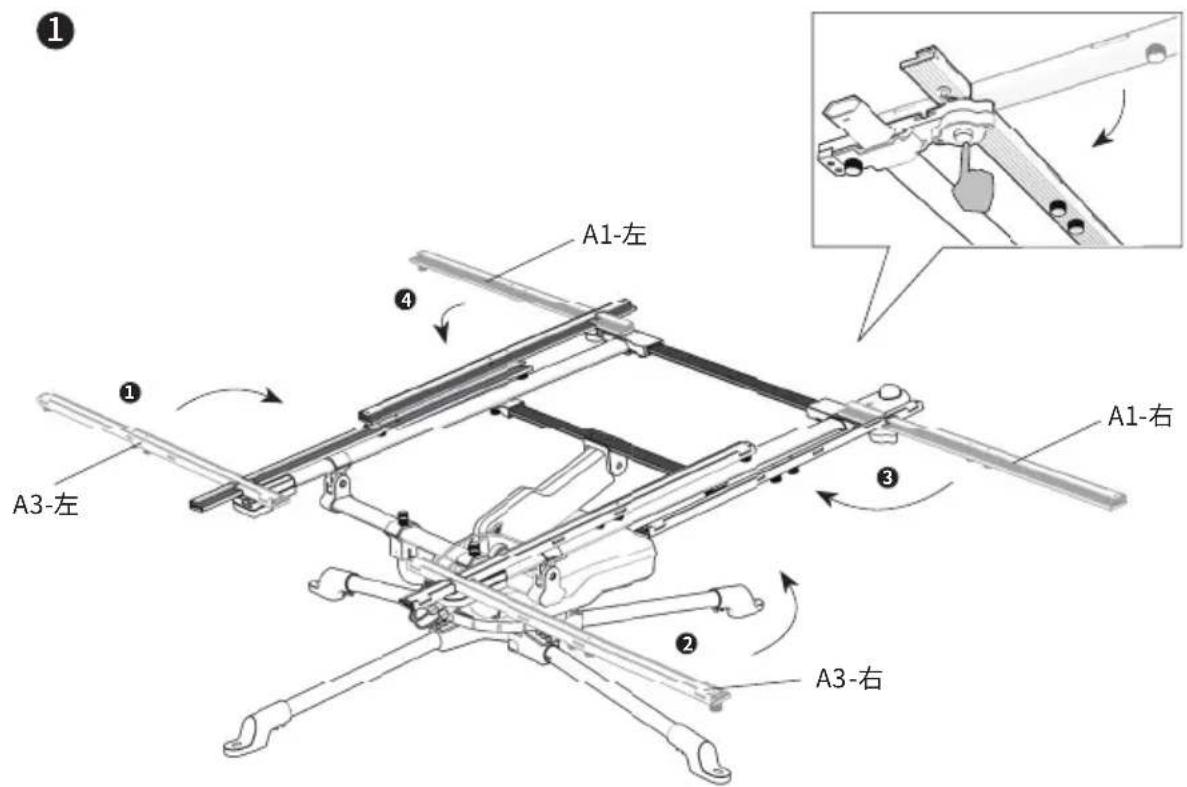

まずA3-左とA3-右を折り畳み、次にA1-左とA1-右を折りたたみます。

② ベーススタンドからコントロールモジュールを外します。ベースの脚を折りたたみます。

ソーラートラッカーは345°回転できます。北半球で使用する場合には、製品の前面をい。南半球で使用する場合には、製品の前面をやや南に傾け、東に配置してください。

ソーラートラッカーを配置する際はコンパスで配置の方向を確認してください。

1.5.2 電源のオン/オフ

電源ボタンを良押しすると、ビープ音が鳴り、製品の電源がオンになります。

再度電源ボタンを長押しすると、ビープ音が鳴り、製品の電源がオフになります。電源が完全オフになるまで、スタンド

が回転して元の位置に戻ります。

注意点

ソーラーチャージャーは接続の状態で発電する場合、製品の電源はオフになりません。

1.5.3 緊急停止ボタン

コントロールモジュールの上部にある赤いボタンが緊急停止ボタンです。このボタンを押すと、製品が直ちに停止し、ビープ音が鳴ります。

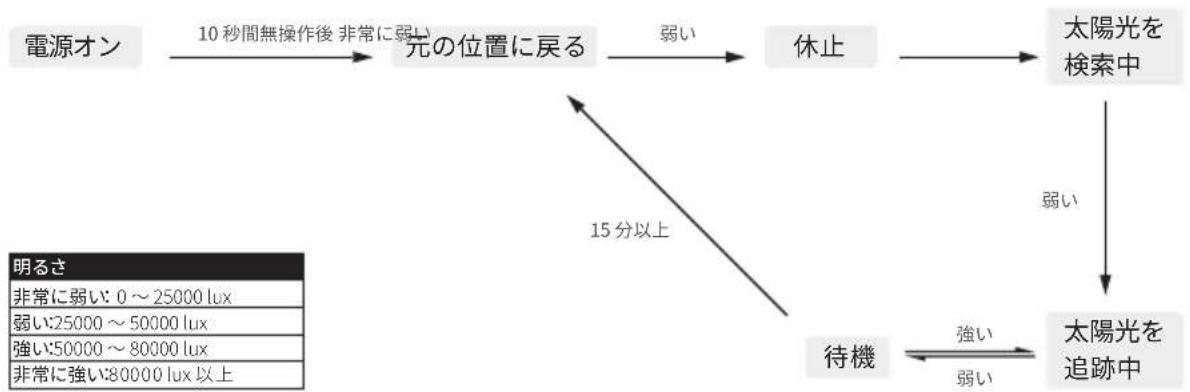

1.5.4 動作のモード

① モードの切り替え

② サウンド

電源オン:ビープ音が約10秒間鳴ります。鳴るスピードが徐々に速くなります。

開始位置に戻る:ビープ音が約1秒間毎に1回鳴ります。

休止状態:静音。

太陽光の検索中:ビープ音が約1秒間毎に1回鳴ります。

待機狀態:靜音。

明るさが弱い:静音。

明るさが強い:静音。

手動:ビープ音が約1秒間毎に1回鳴ります。

電源オフ:長いビープ音が鳴ります。その後、約1秒間毎に1回鳴ります。

緊急停止:ビープ音が約1秒間毎に5回鳴ります。

2. スペック

2.1 基本スペック

重量	25kg
負荷容量	25kg
ピッチ軸範囲	0~85°
ヨー軸範囲	0~345°
サイズ	2.5 × 1.5 × 1.5 m(最小 2.5 × 1.1 × 1.1 m)
アプリ	対応
内蔵バッテリー容量	5000mAh
防水レベル	IP54
防風レベル	6強風

2.2 内蔵バッテリー*

セル種類	三元素リチウムイオン
保管寿命	1年間(満充電後)
使用サイクル	80%に低下するまで500サイクル以上
動作温度範囲	-10°C~40°C(20°C推奨)

*内蔵バッテリーはソーラー発電で充電できます。長時間使用しない場合、製品の背面にあるUSB-Cポート(5～20V 1A)から充電できます。

3. 注意事項

• 製品を水に沈めないでください。
• 風力6を超える場合は トラッカーを収納して保管してください。
• 風力8を超える場合は、トラッカーを屋外に放置しないでください。
• 子供に使用させないでください。緊急時は緊急停止ボタンを押してください。
• 製品にソーラーチャージャー以外の重い物を載せないでください。
• 使用中、製品を移動しないでください。

4. インジケータ

4.1 電源インジケータ

電源オン:高速点滅

動作時：ゆっくり点滅

休止時:常時オン

注意点

ソーラーチャージャーを接続の状態で発電する場合、製品の電源がオフになりません。インジケータは細かく点滅し続けます。

4.2 バッテリー残量インジケータ

バッテリー残量	LED1	LED2	LED3
0	○	○	○
0~25%	○	○	○
25~40%	○	○	●
40~55%	○	○	●
55~70%	○	●	●
70~85%	○	●	●
>85%	●	●	●

注意点

インジケータのステータス:

○ オフ

① 点滅

● オン

5. メンテナンス

ソーラートラッカーが長期間使用されていない場合は、3か月ごとに内蔵バッテリーを30～50％まで充電してください。バッテリー残量は電原ステータスインジケータまたはアプリで確認できます。
