Solar Tracker - 发电机 ECOFLOW - 免费用户手册

产品类型	太阳能追踪器（太阳能跟踪器）用于光伏板
品牌	EcoFlow
型号	Solar Tracker
展开尺寸	2.5 × 1.5 × 1.5 m
最小折叠尺寸	2.5 × 1.1 × 1.1 m
重量	25 kg
最大承重	25 kg
倾斜范围	0° 至 85°
旋转范围	0° 至 345°（15° 盲区）
内置电池	锂离子NCM 5000mAh，可通过太阳能板或USB-C（5-20V，1A）充电
防水等级	IP54
抗风能力	6级（强风）；超过8级需收起
工作温度	-10°C 至 40°C（最佳25°C）
电池寿命	500次循环后容量>80%
电池储存寿命	充满电后可存放1年
面板兼容性	折叠式或刚性太阳能板（MC4连接器）
工作模式	待机、寻光、太阳能追踪、手动模式、紧急停止
指示灯	状态指示灯（开机/待机/充电）和电池电量（4个LED）
手机应用	兼容（监控和控制）
维护	如果未使用，每3个月将电池充电至30-50%
包装内容	控制模块、光传感器、电动臂、支架（A1、A3）、底座、螺丝

常见问题 - Solar Tracker ECOFLOW

我可以使用哪些类型的太阳能板与EcoFlow太阳能追踪器配合使用？

您可以使用配备MC4连接器的折叠式太阳能板或刚性太阳能板。追踪器可承重达25公斤。

如何正确设置太阳能追踪器的朝向？

将追踪器正面朝东。在北半球，稍向北倾斜；在南半球，向南倾斜。使用指南针或应用程序辅助。

追踪器没有内置电池能工作吗？

不行，内置5000mAh电池为跟踪机制供电。它可通过太阳能板或控制模块背面的USB-C端口（5-20V，1A）充电。

如何启动和停止追踪器？

按住电源键3秒钟可开启或关闭。长鸣声确认操作。注意：如果连接了太阳能板并正在发电，追踪器不会完全关闭。

遇到紧急情况或故障时怎么办？

使用控制模块上的红色紧急停止按钮。它会立即停止电机并每秒发出五次蜂鸣声。

长期不使用时如何维护太阳能追踪器？

每3个月将电池充电至30-50%。存放在干燥处。通过LED或应用程序检查电量。

追踪器是否防水防尘？

是的，它具备IP54防护等级（防尘和防溅水）。可抵御6级风。超过8级建议收起。

我可以使用应用程序控制追踪器吗？

是的，EcoFlow应用程序兼容。可以监控状态、电池电量并控制模式。

如何拆卸和运输追踪器？

按照安装的逆序操作：先折叠A3支架，再折叠A1支架，拆下控制模块并对折底座。折叠后的追踪器尺寸为2.5 × 1.1 × 1.1米。

儿童可以使用追踪器吗？

不建议12岁以下儿童单独使用。确保他们知道紧急停止按钮的位置。

用户手册 Solar Tracker ECOFLOW

EcoFlow 太阳能追踪器 | 用户手册

在使用前，请阅读本产品的用户手册，以保证在完全理解后正确使用。阅读后，请将用户手册妥善保管以备日后参考。如果没有正确操作本产品，您可能会对自身或他人造成严重伤害，或者导致产品损坏和财产损失。一旦使用本产品，即视为您已理解、认可和接受本文档全部条款和内容。使用者承诺对自己的行为及因此而产生的所有后果负责。EcoFlow不承担因用户未按《用户手册》使用产品所引发的一切损失。

在遵从法律法规的情况下，本公司享有对本文档及本产品所有相关文档的最终解释权。如有更新、改版或终止，恕不另行通知，请访问 EcoFlow 官方网站以获取最新的产品信息。

目录

1. 装配指引 1

1.1 包装内容 1 1.2 安装 2

1.2.1 太阳能追踪器安装 2 1.2.2 使用折叠式太阳能板 6 1.2.3 使用刚性太阳能板 8

1.3 收纳 11

1.4 运输 12

1.5 使用太阳能追踪器 13

1.5.1 放置太阳能追踪器 13 1.5.2 开关机 14 1.5.3 急停开关 14 1.5.4 操作模式 14

2. 规格 15

2.1 规格 15 2.2 内置电池 15

3. 注意事项 15

4. 指示灯说明

4.1 电源状态说明 4.2 电量状态说明

5. 维护

1. 装配指引

1.1 包装内容

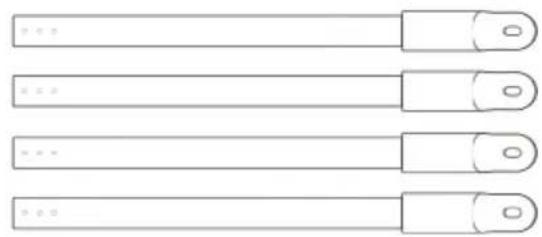

L-公支架 L-母支架 B-左支架 B-右支架

A2支架

A1-中间支架 A1-左支架 A1-右支架

太阳能板充电线输入侧 (0.28m) 太阳能板充电线输出侧 (3m)

1.2 安装

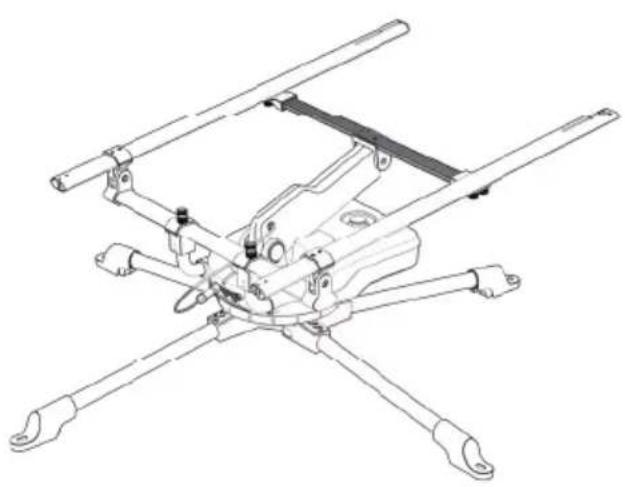

1.2.1 太阳能追踪器安装

1

*如果打算使用折叠式太阳能板，请按照5-7完成安装。

5

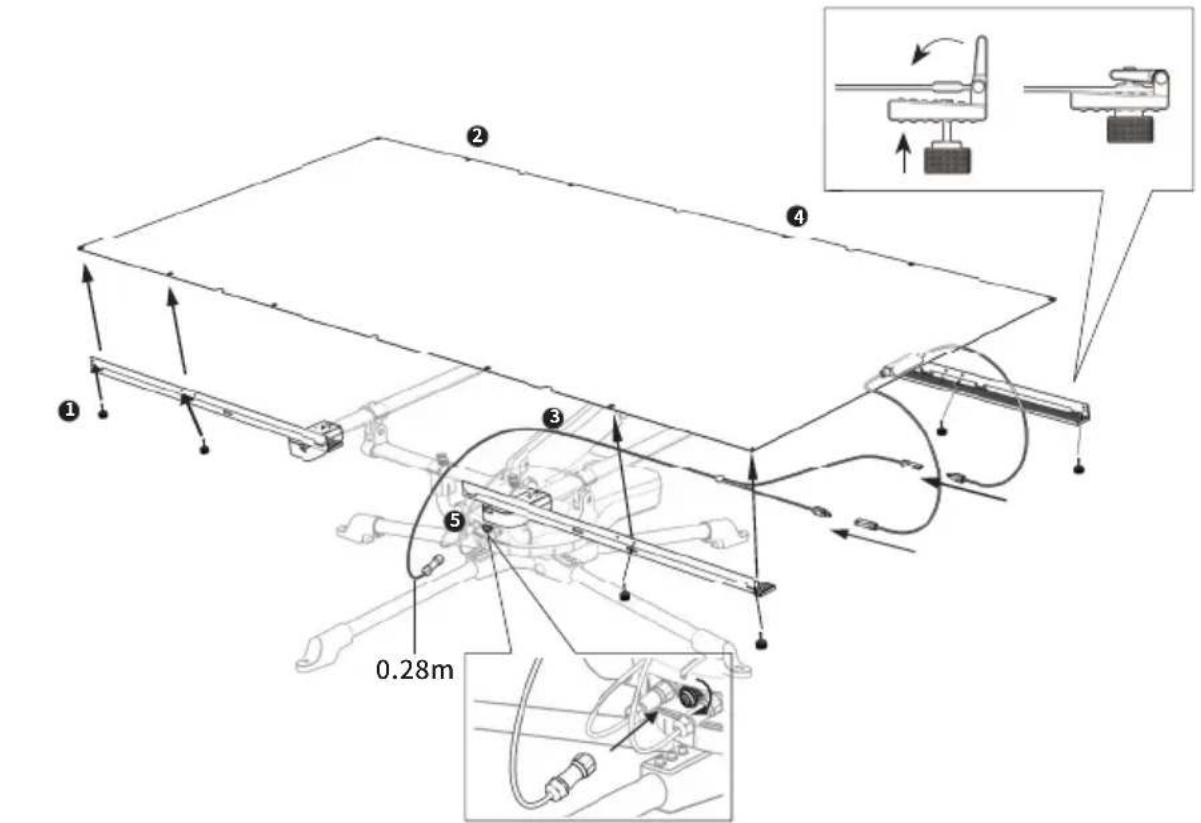

⑥ 安装折叠式太阳能板。

注意

长按电源按钮，指示灯会点亮。追踪器会根据光照情况开始旋转。

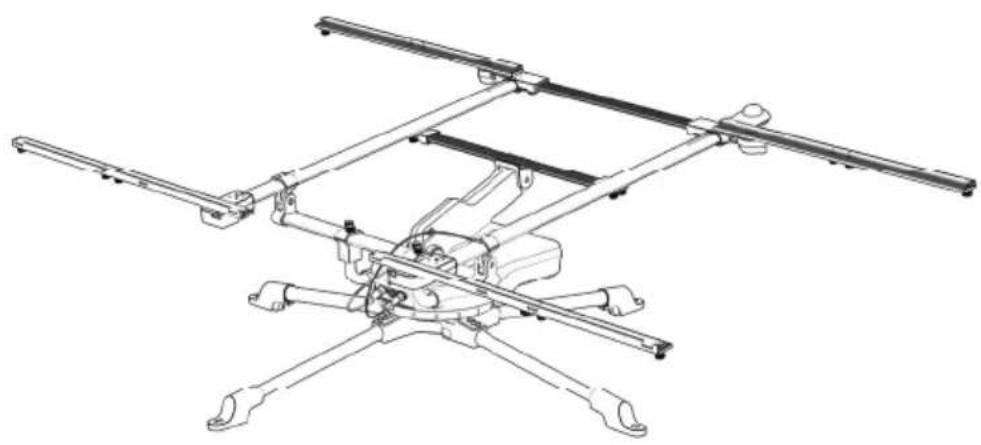

1.2.3 使用刚性太阳能板

*如果打算使用刚性太阳能板，请按照8-11先完成A1A3支架的拆卸和A5固定块的安装。

8

注意

长按电源按钮，指示灯会点亮。追踪器会根据光照情况开始旋转。

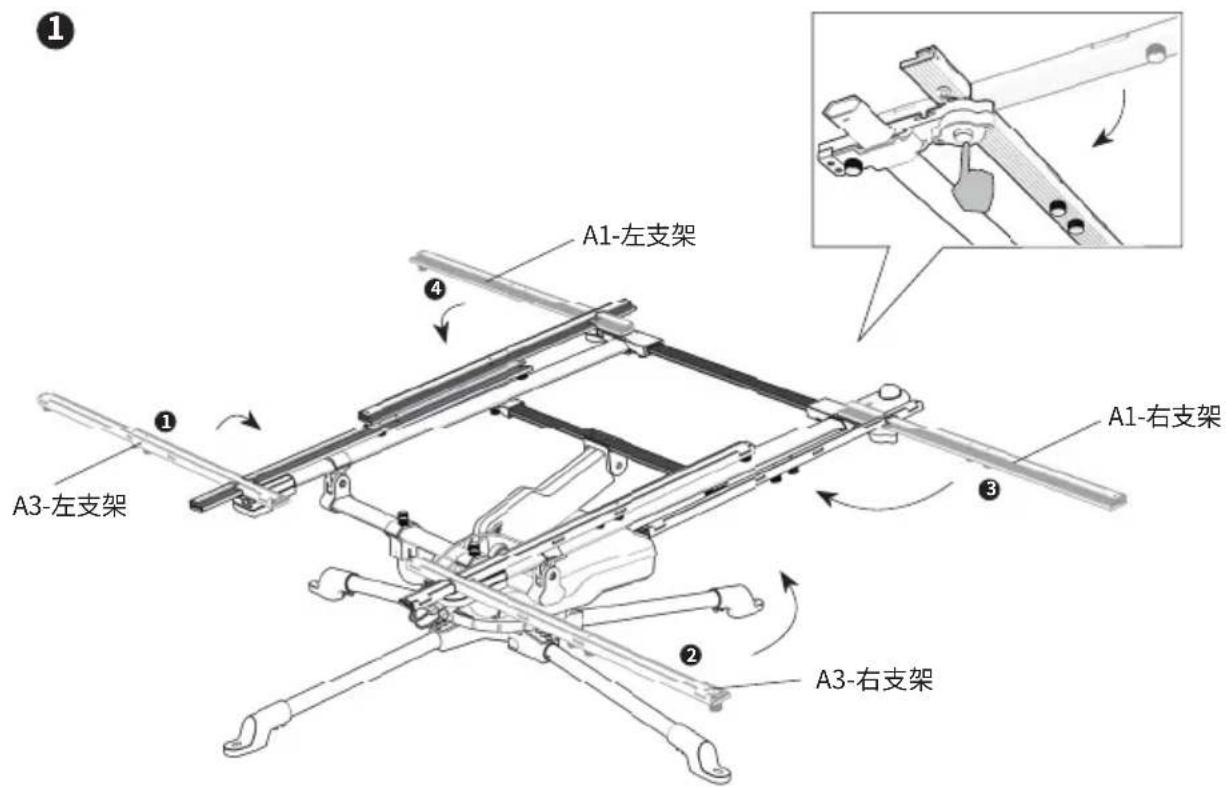

1.3 收纳

注意

请先折叠A3-左支架和A3-右支架，再折叠A1-左支架和A1-右支架。

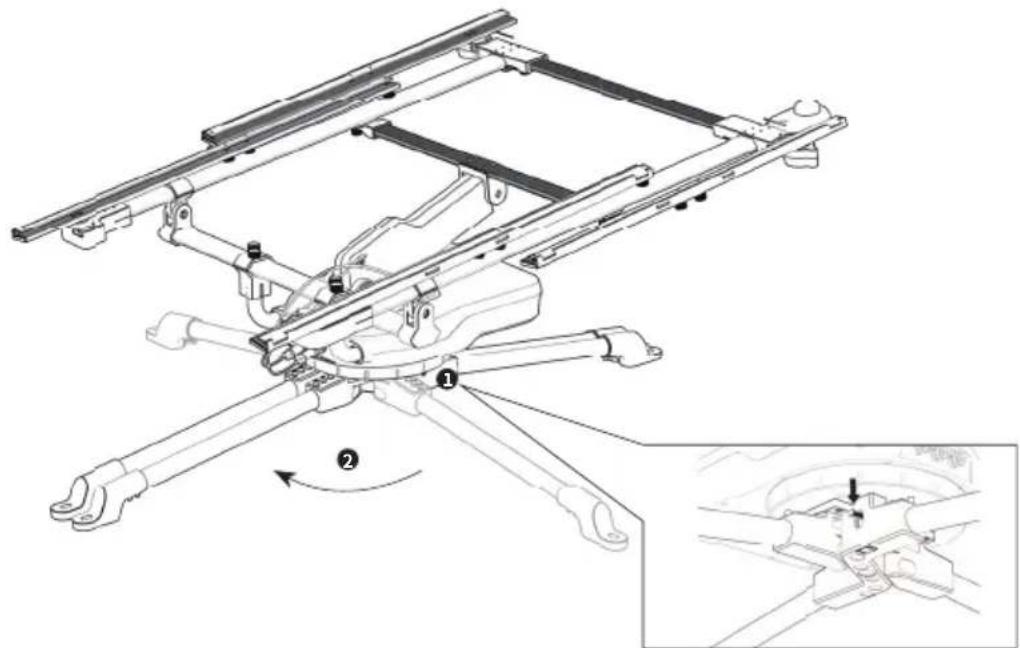

② 按压底部支架上销钉，将底部支架折叠起来。

太阳能追踪器可以旋转345°，有15°的盲区。如果你在北半球，你应该将追踪器的前面朝向东偏北方向。如果你在南半球，你应该将追踪器的前面朝向东偏南方向。

放置追踪器的时候请保持指南针的水平，或者你可以使用手机上的电子指南针。

1.5.2 开关机

长按电源按钮3秒开机，听到蜂鸣器长鸣一声表示已经开机。

长按电源按钮3秒关机，听到蜂鸣器长鸣一声表示正在关机。断电之前追踪器会旋转回到初始位置。

注意

若太阳能追踪器仍与太阳能板保持连接状态，并且正通过太阳能板给内部的电池充电，则无法关闭太阳能追踪器。

1.5.3 急停开关

控制模块顶部的红色按钮是急停开关，按下之后追踪器会立即停止运动，并发出警报声。

1.5.4 操作模式

1 模式切换

2 声音提示

开机：长鸣之后逐渐增加急促持续10s

回零位：1s响一次

休眠：安静

搜光：ls响一次

空闲：安静

弱光模式：安静

强光模式：安静

手动模式：1s响一次

关机：长鸣之后1s响一次

急停: 1s响五次

2.规格

2.1规格

重量	25KG
最大支持太阳能板重量	25KG
俯仰轴范围	0-85°
旋转轴范围	0-345°
尺寸	2.5 × 1.5 × 1.5m (最小2.5 × 1.1 × 1.1m)
APP	支持
内置电池容量	5000mAh
防水等级	IP54
防风等级	6级

2.2 内置电池*

*内置电池可以通过太阳能板充电。如果长时间未使用，可以通过控制模块后面的USBC(5-20V, 1A)接口补电。

3.注意事项

• 禁止泡水。
• 高于6级风情况下建议收起追踪器。
• 禁止高于8级风情况下使用。
• 禁止12周岁以下儿童单独使用，并且应该告知急停开关的使用。
• 禁止放置太阳能板以外的重物到追踪器上。
• 禁止在追踪器运动的时候移动。

4.指示灯

4.1 电源状态指示灯

开机：快闪（每0.2秒闪烁0.1秒）

工作：慢闪（每1秒闪烁0.5秒）

休眠：常亮

注意

太阳能板和追踪器连接的情况下关机后无法断电，指示灯会进入短闪状态，表示正在充电。

4.2 电量指示灯

如果长时间未使用太阳能追踪器，请每3个月将电池充电至 30 - 50% 。您可以通过电量指示灯或在App上查看电池电量。
