Caractéristiques	Détails
Type de produit	Générateur solaire
Puissance de sortie	Jusqu'à 600W
Type de panneaux solaires	Panneaux photovoltaïques
Dimensions	Variable selon le modèle
Poids	Variable selon le modèle
Utilisation	Idéal pour le camping, les activités de plein air et les situations d'urgence
Maintenance	Nettoyage régulier des panneaux, vérification des connexions
Sécurité	Éviter l'exposition à l'eau, ne pas surcharger le générateur
Garantie	Vérifier auprès du fournisseur
Accessoires inclus	Câbles de connexion, adaptateurs
Compatibilité	Compatible avec divers appareils électroniques

FOIRE AUX QUESTIONS - Solar Tracker ECOFLOW

Qu'est-ce que l'ECOFLOW Solar Tracker ?

L'ECOFLOW Solar Tracker est un dispositif conçu pour optimiser la capture de l'énergie solaire en ajustant automatiquement l'orientation des panneaux solaires en fonction de la position du soleil.

Comment installer l'ECOFLOW Solar Tracker ?

Pour installer l'ECOFLOW Solar Tracker, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de le placer dans un endroit dégagé, sans ombres portées par des arbres ou des bâtiments.

Quels types de panneaux solaires sont compatibles avec l'ECOFLOW Solar Tracker ?

L'ECOFLOW Solar Tracker est compatible avec la plupart des panneaux solaires de 100 W à 300 W. Vérifiez les spécifications de votre panneau pour confirmer la compatibilité.

Que faire si le Solar Tracker ne s'ajuste pas correctement ?

Si le Solar Tracker ne s'ajuste pas correctement, vérifiez les connexions électriques et assurez-vous que le capteur solaire est propre et non obstrué. Redémarrez l'appareil si nécessaire.

L'ECOFLOW Solar Tracker fonctionne-t-il par temps nuageux ?

Oui, l'ECOFLOW Solar Tracker peut fonctionner par temps nuageux, mais son efficacité sera réduite par rapport à une journée ensoleillée. Les performances dépendront de la quantité de lumière solaire disponible.

Comment entretenir l'ECOFLOW Solar Tracker ?

Pour entretenir l'ECOFLOW Solar Tracker, nettoyez régulièrement le capteur solaire et vérifiez les connexions électriques. Assurez-vous également que l'appareil n'est pas exposé à des débris ou à des obstacles.

Quelle est la durée de vie de l'ECOFLOW Solar Tracker ?

La durée de vie de l'ECOFLOW Solar Tracker dépend des conditions d'utilisation et de l'entretien, mais il est conçu pour durer plusieurs années avec un entretien approprié.

Est-ce que l'ECOFLOW Solar Tracker est résistant aux intempéries ?

Oui, l'ECOFLOW Solar Tracker est conçu pour être résistant aux intempéries, mais il est recommandé de le protéger des conditions extrêmes pour prolonger sa durée de vie.

Où puis-je acheter des pièces de rechange pour l'ECOFLOW Solar Tracker ?

Vous pouvez acheter des pièces de rechange pour l'ECOFLOW Solar Tracker sur le site officiel d'ECOFLOW ou auprès de revendeurs agréés.

Comment contacter le service client d'ECOFLOW ?

Pour contacter le service client d'ECOFLOW, visitez leur site web et utilisez le formulaire de contact ou les informations de contact fournies dans le manuel d'utilisation.

MODE D'EMPLOI Solar Tracker ECOFLOW

Traqueur Solaire EcoFlow | Manuel d'utilisation

Lisez attentivement l'ensemble des conseils de sécurité, messages d'avertissement, conditions d'utilisation et clauses de non-responsabilité. Reportez-vous aux conditions d'utilisation et à la clause de non-responsabilité disponibles sur le site https://ecoflow.com/pages/terms-of-use ainsi qu'aux autocollants apposés sur le produit avant l'utilisation. L'utilisateur assume l'entière responsabilité de l'utilisation et du fonctionnement du produit. Familiarisez-vous avec les réglementations en vigueur dans votre région. Il vous incombe de connaître toutes les réglementations pertinentes et d'utiliser les produits EcoFlow de manière conforme.

TABLE DES MATIÈRES

1. Instructions de montage 1

1.1 Contenu de la boîte 1
1.2 Installation 2

--1.2.1 Installation du traqueur solaire 2
--1.2.2 Utilisation de panneaux solaires pliables 6
--1.2.3 Utilisation de panneaux solaires rigides 8
1.3 Démontage 11
1.4 Transport 12
1.5 Utilisation du traqueur solaire 13
--1.5.1 Positionnement du traqueur solaire 13
--1.5.2 Mise sous tension et hors tension 14
--1.5.3 Bouton d'arrêt d'urgence 14
--1.5.4 Modes de fonctionnement 14

2. Spécifications 15

2.1 Spécifications 15
2.2 Batterie intégrée* 15

3. Précautions 15

4. Indicateur de niveau de charge de la batterie 16

4.1 Indicateur d'état d'alimentation 16
4.2 Indicateur de niveau de charge de la batterie 16

5. Entretien 16

1. Instructions de montage

1.1 Contenu de la boîte

ECOPLow

MODULE DE COMMANDE CAPTEUR DE LUMIÈRE BRAS À LEVIER MOTORISÉ


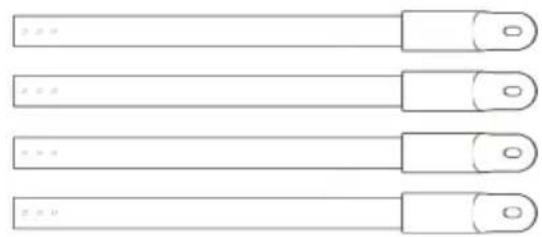

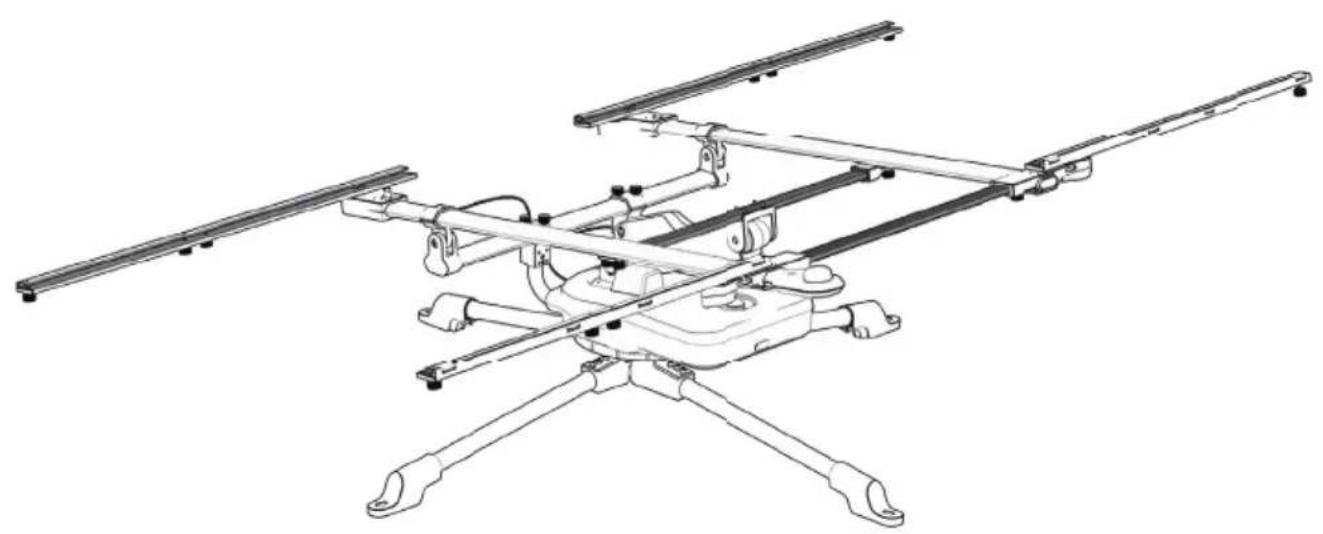

1.2.1 Installation du traqueur solaire

1

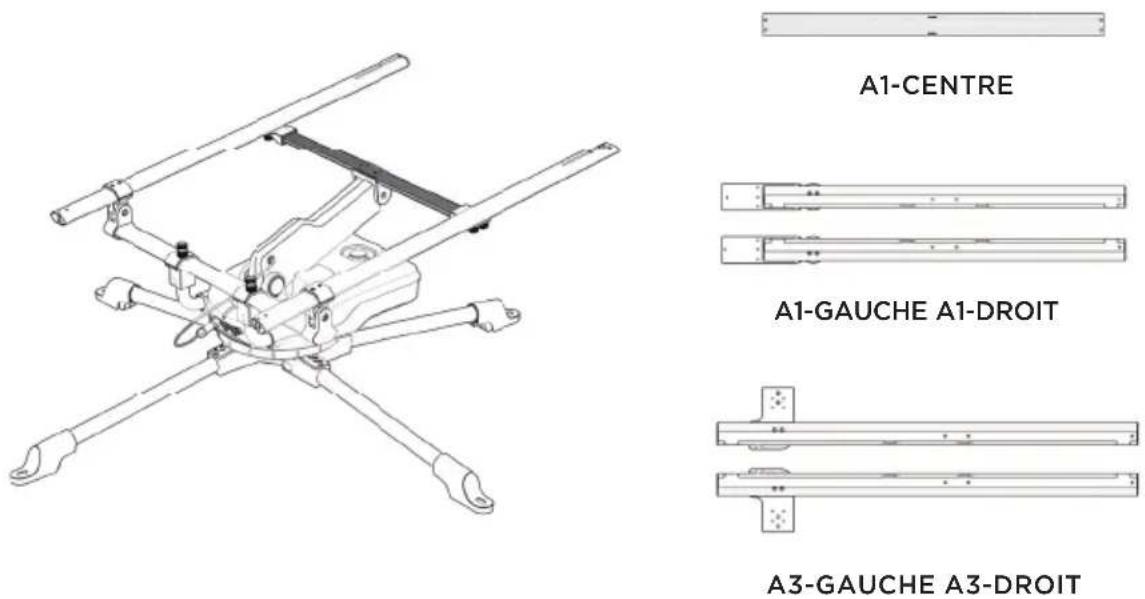

1.2.2 Utilisation de panneaux solaires pliables

*Si vous souhaitez utiliser des panneaux solaires pliables, passez aux étapes 5 à 7 pour terminer l'installation.

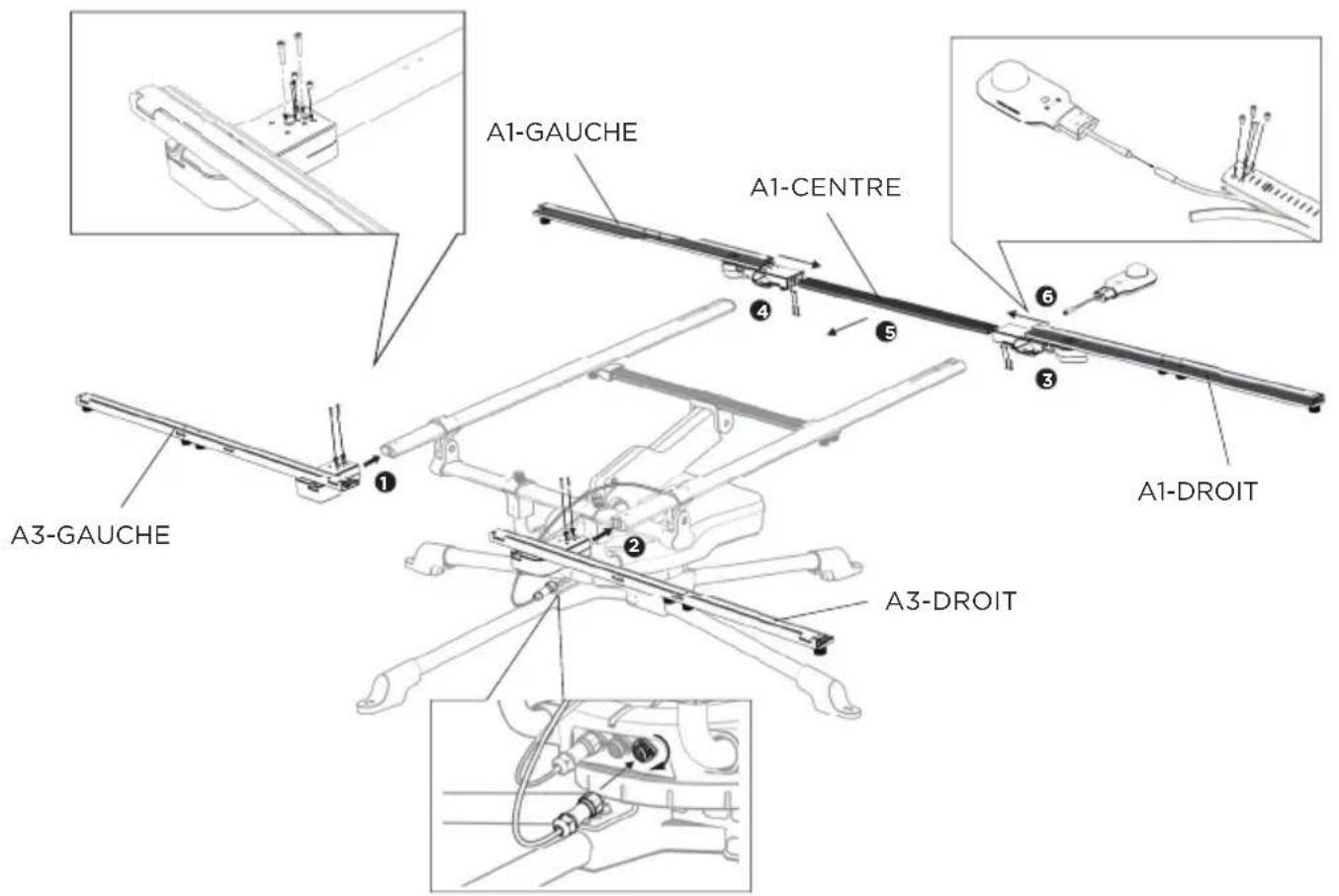

5

A1-GAUCHE A1-CENTRE A3-GAUCHE A3-DROIT A1-DROIT

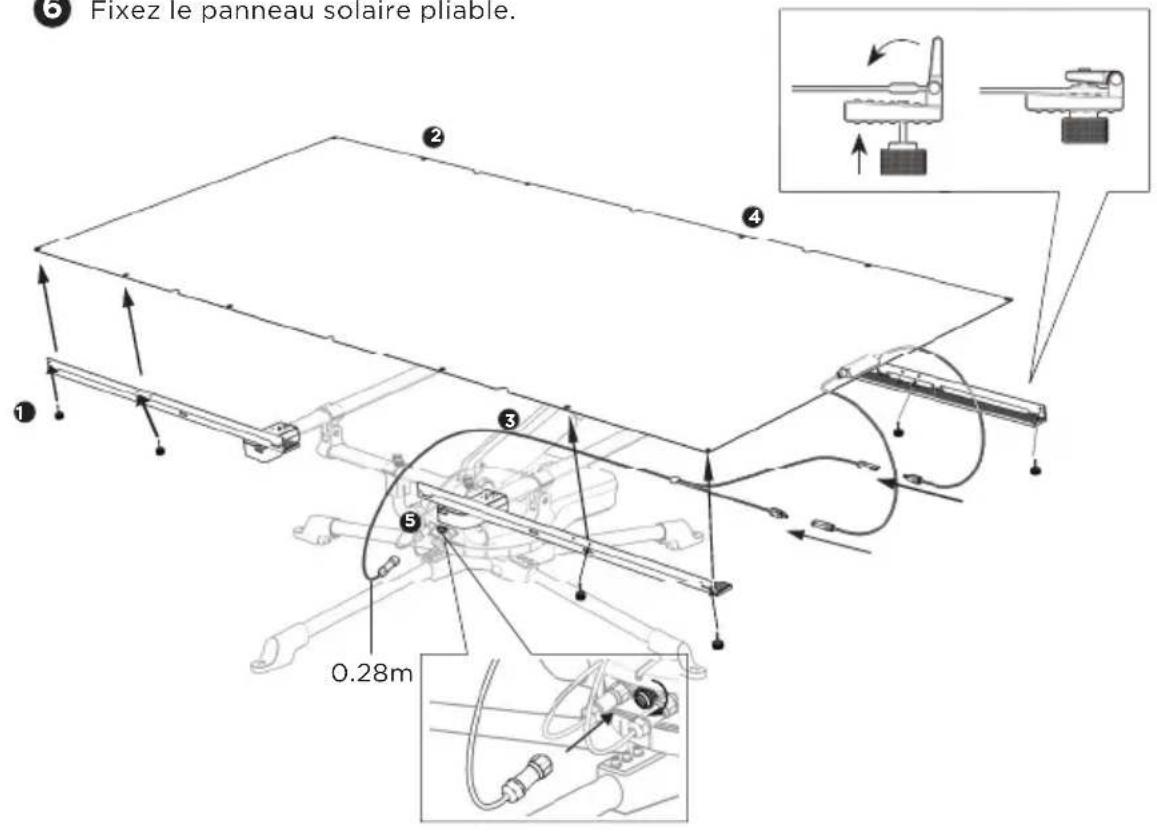

6 Fixez le panneau solaire pliable.

6 Fixez le panneau solaire pliable. 1 2 3 4 5 0.28m

7

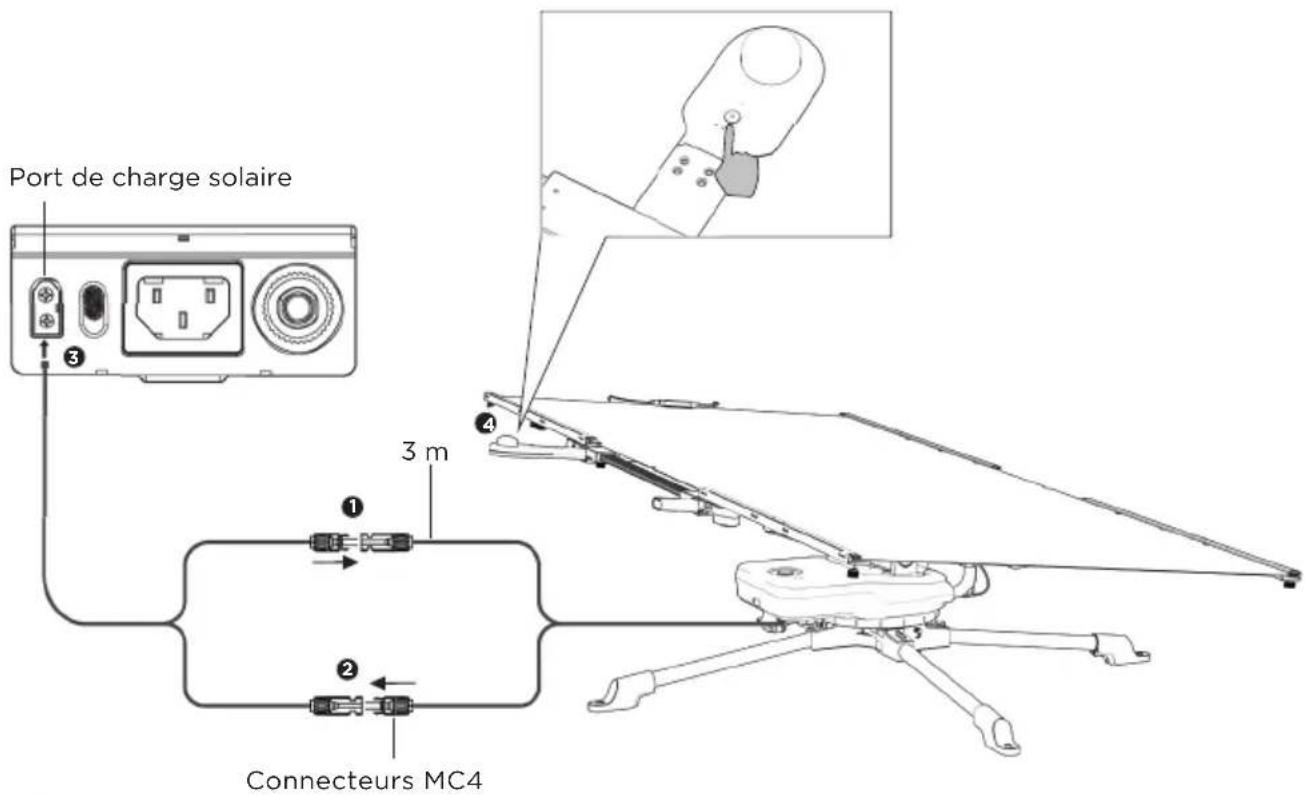

Port de charge solaire 3 m Connecteurs MC4

REMARQUE

Maintenir le bouton d'alimentation. Le voyant s'allume. Le traqueur solaire commence à pivoter en fonction de la luminosité.

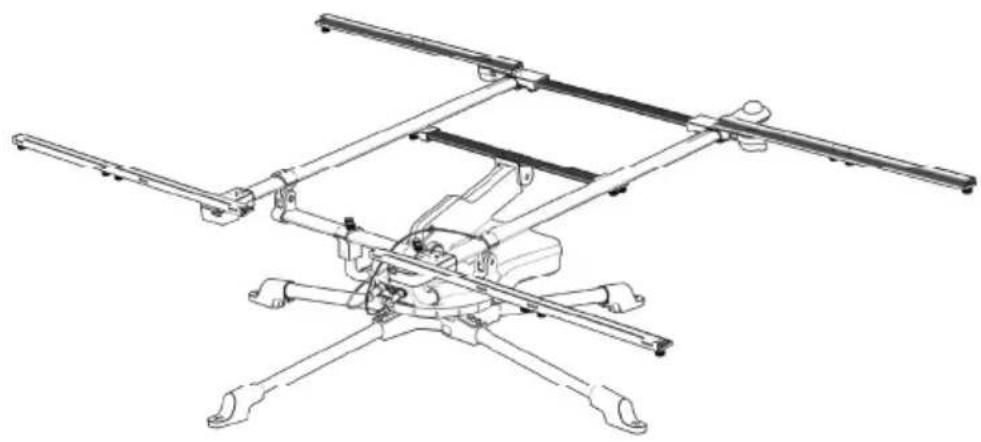

1.2.3 Utilisation de panneaux solaires rigides

*Si vous souhaitez utiliser des panneaux solaires rigides, passez aux étapes 8 à 11 pour détacher les barres pliantes et terminer l'installation.

8

Port de charge solaire 3 m Connecteurs MC4

REMARQUE

Maintenir le bouton d'alimentation ; le voyant s'allume. Le traqueur solaire commence à pivoter en fonction de la luminosité.

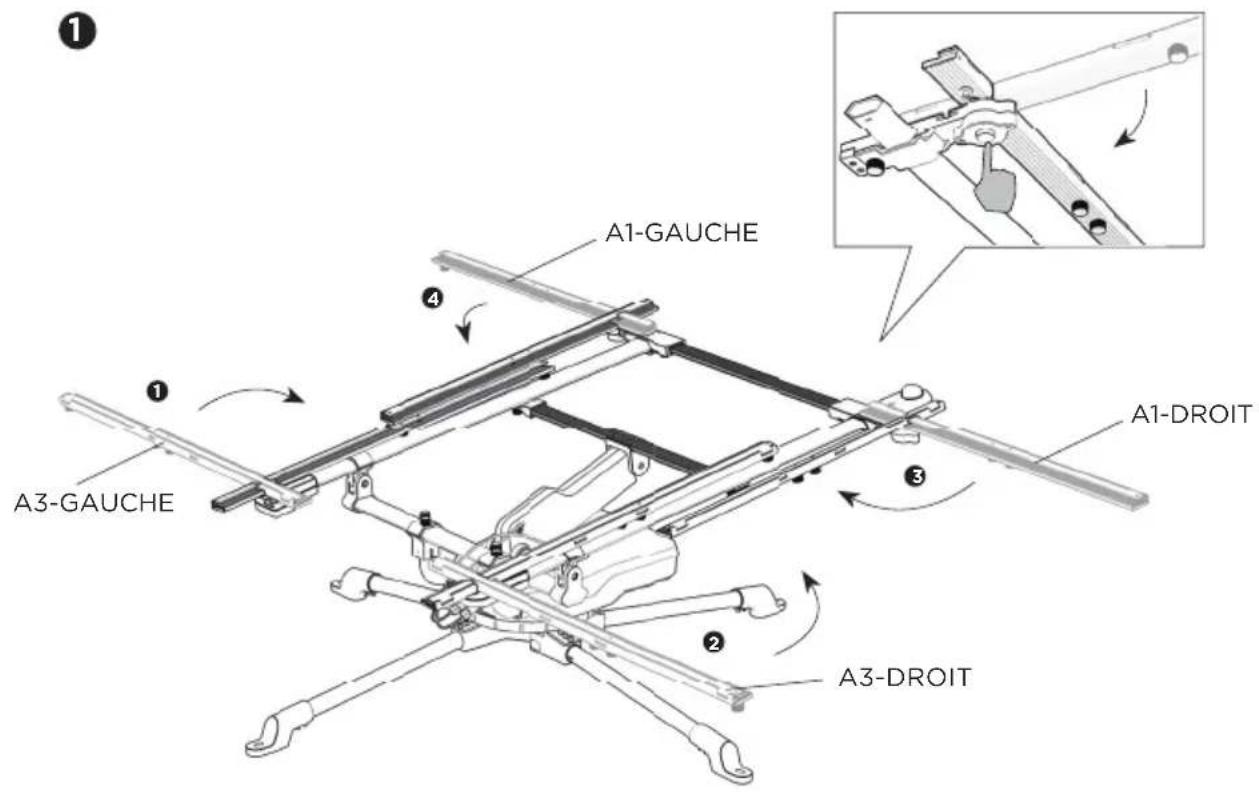

1.3 Démontage

A1-GAUCHE A3-GAUCHE A1-DROIT A3-DROIT

REMARQUE

Pliez d'abord les éléments A3-GAUCHE et A3-DROIT, puis A1-GAUCHE et A1-DROIT.

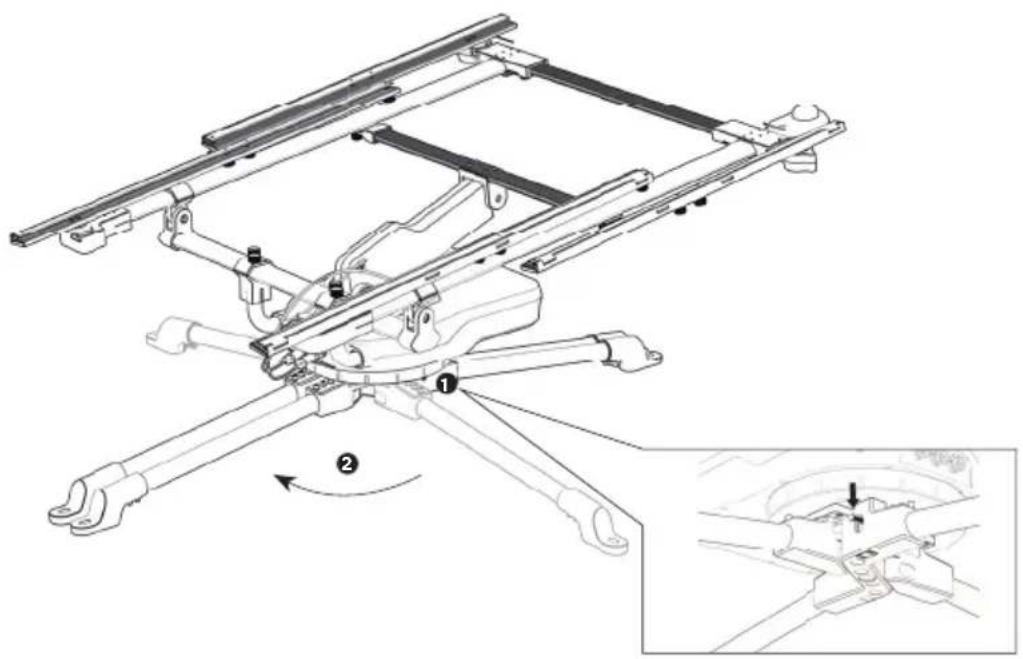

2 Détachez le module de contrôle du support. Repliez les pieds du support.

1.5 Utilisation du traqueur solaire

1.5.1 Positionnement du traqueur solaire

Le traqueur solaire peut pivoter à 345°, il y a donc un angle mort de 15°. Cela signifie que si vous vous trouvez dans l'hémisphère nord, vous devez orienter l'avant du traqueur solaire vers l'est, en l'inclinant légèrement vers le nord. Si vous vous trouvez dans l'hémisphère sud, vous devez orienter l'avant du traqueur solaire vers l'est, en l'inclinant légèrement vers le sud.

Placez la boussole à plat lorsque vous positionnez le traqueur solaire ou utilisez la boussole de votre téléphone pour déterminer l'orientation.

1.5.2 Mise sous tension et hors tension

Allumez le traqueur solaire en appuyant sur le bouton d'alimentation pendant 3 secondes. Un long bip indique qu'il est mis sous tension.

Éteignez le traqueur solaire en appuyant sur le bouton d'alimentation pendant 3 secondes.

Un long bip indique qu'il est mis hors tension. Le support revient à sa position initiale, puis s'arrête automatiquement.

REMARQUE

Veuillez noter que le traqueur solaire ne sera pas mis hors tension si le panneau solaire est toujours connecté et alimenté par l'énergie solaire.

1.5.3 Bouton d'arrêt d'urgence

Le bouton d'arrêt d'urgence est le bouton rouge situé sur le dessus du module de contrôle. Une pression sur ce bouton arrête immédiatement le moteur et un bip retentit.

1.5.4 Modes de fonctionnement

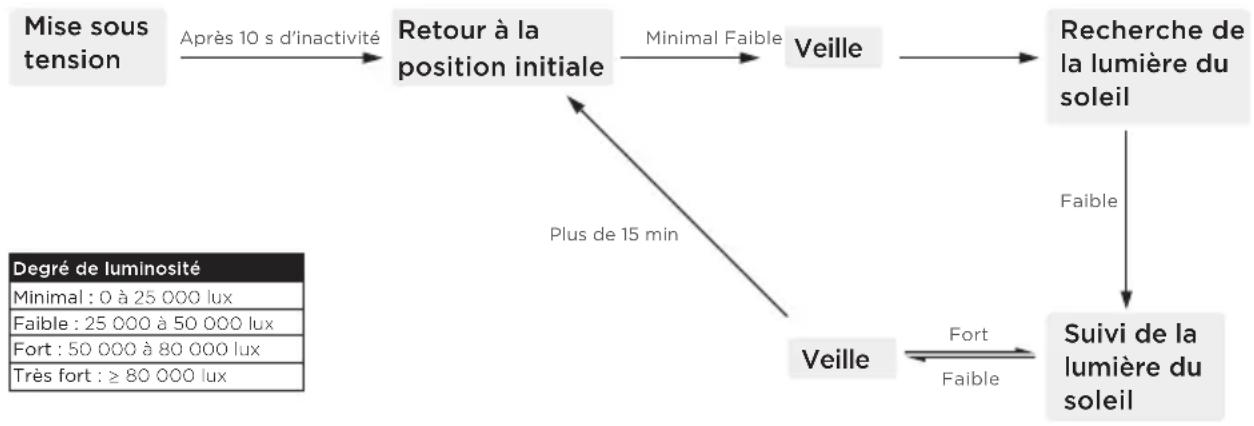

1 Changements de mode

2 Indicateur sonore

Mise sous tension : émet un bip (de plus en plus rapide) pendant 10 secondes

Retour à la position initiale : émet un bip par seconde

Mode veille : silencieux

Recherche de lumière : émet un bip par seconde

Inactivité : silencieux

Faible luminosité : silencieux

Forte luminosité : silencieux

Manuel : émet un bip par seconde

Mise hors tension : émet un long bip, puis un bip par seconde

Arrêt d'urgence : émet cinq bips par seconde

2. Spécifications

2.1 Spécifications

Poids	25 kg
Capacité de charge	25 kg
Plage de l'axe d'inclinaison	0-85°
Plage de l'axe de rotation	0-345°
Taille	2,5 × 1,5 × 1,5 m (minimum 2,5 × 1,1 × 1,1 m)
Application	Compatible
Capacité de la batterie intégrée	5 000 mAh
Étanchéité	IP54
Résistance au vent	Classe 6 Vent fort

2.2 Batterie intégrée*

Technologie de la batterie	NCM
Durée de conservation	1 an (après charge complète)
Durée de vie	Capacité de plus de 80 % de charge après 500 cycles
Température de fonctionnement	-10 °C~40 °C (optimal : 25 °C)

*La batterie intégrée peut être rechargée à l'énergie solaire. Si le traqueur solaire n'est pas utilisé pendant une période prolongée, vous pouvez recharger l'appareil à partir du port USB-C (5 à 20 V, 1 A) situé à l'arrière du module de commande.

3. Précautions

• Ne laissez pas le suiveur immergé dans l'eau.
• Il est recommandé de ranger le suiveur lorsque la force du vent est supérieure à la classe 6.
• Ne laissez pas le suiveur à l'extérieur si la force du vent est supérieure à la classe 8.
• Ne laissez pas les enfants de moins de 12 ans utiliser le suiveur seuls et les tenir informés de la fonction du bouton d'arrêt d'urgence.
• Ne posez pas d'objets lourds autres que des panneaux solaires sur le suiveur.
• Ne transportez pas le suiveur pendant son utilisation.

4. Voyants

4.1 Indicateur d'état d'alimentation

Mise sous tension : clignotement rapide (clignotement pendant 0,1 s toutes les 0,2 s)

En fonctionnement : clignotement lent (clignotement pendant 0,5 s toutes les 1 s)

En veille : lumière fixe

REMARQUE

Veuillez noter que le traqueur solaire ne sera pas mis hors tension si le panneau solaire est toujours connecté et alimenté par l'énergie solaire. Le voyant continue de clignoter brièvement (clignote pendant 1 s toutes les 0,1 s).

4.2 Indicateur de niveau de charge de la batterie

Éteint Allumé Clignote

5. Entretien

Si le traqueur solaire n'est pas utilisé pendant une période prolongée, veuillez recharger la batterie à 30-50 % tous les 3 mois. Vous pouvez vérifier le niveau de charge de la batterie grâce à Indicateur de niveau de charge de la batterie ou à l'application.
