Produkttyp	Solar-Tracker (Sonnen-Nachführsystem) für Photovoltaik-Paneele
Marke	EcoFlow
Modell	Solar Tracker
Abmessungen (ausgeklappt)	2,5 × 1,5 × 1,5 m
Abmessungen (minimal eingeklappt)	2,5 × 1,1 × 1,1 m
Gewicht	25 kg
Maximale Tragfähigkeit	25 kg
Neigungsbereich	0° bis 85°
Drehbereich	0° bis 345° (15° Totwinkel)
Integrierter Akku	Li-Ion NCM 5000 mAh, aufladbar über Solarmodule oder USB-C (5-20 V, 1 A)
Schutzart	IP54
Windbeständigkeit	Klasse 6 (starker Wind); bei Klasse 8 und darüber verstauen
Betriebstemperatur	-10 °C bis 40 °C (optimal 25 °C)
Batterielebensdauer	>80% Kapazität nach 500 Zyklen
Batterielagerzeit	1 Jahr nach vollständiger Aufladung
Panelkompatibilität	Faltbare oder starre Solarmodule (MC4-Stecker)
Betriebsmodi	Standby, Lichtsuche, Sonnenverfolgung, manueller Modus, Not-Aus
Leuchtanzeigen	Statusanzeige (Ein/Standby/Laden) und Batteriestand (4 LEDs)
Mobile App	Kompatibel (Überwachung und Steuerung)
Wartung	Akku alle 3 Monate auf 30-50% aufladen, wenn nicht in Gebrauch
Lieferumfang	Steuermodul, Lichtsensor, motorisierter Arm, Halterungen (A1, A3), Füße, Schrauben

Häufig gestellte Fragen - Solar Tracker ECOFLOW

Welche Arten von Solarmodulen kann ich mit dem Solar Tracker EcoFlow verwenden?

Sie können faltbare Solarmodule oder starre mit MC4-Steckern verwenden. Der Tracker kann bis zu 25 kg tragen.

Wie richte ich den Solartracker richtig aus?

Richten Sie die Vorderseite des Trackers nach Osten. Auf der Nordhalbkugel neigen Sie ihn leicht nach Norden, auf der Südhalbkugel nach Süden. Verwenden Sie einen Kompass oder die App zur Hilfe.

Funktioniert der Tracker ohne integrierten Akku?

Nein, der integrierte 5000-mAh-Akku versorgt den Nachführmechanismus. Er wird über die Solarmodule oder den USB-C-Anschluss (5-20 V, 1 A) auf der Rückseite des Steuermoduls aufgeladen.

Wie starte und stoppe ich den Tracker?

Drücken Sie den Einschaltknopf für 3 Sekunden, um ein- oder auszuschalten. Ein langer Piepton bestätigt die Aktion. Achtung: Wenn ein Solarmodul angeschlossen ist und Energie produziert, schaltet sich der Tracker nicht vollständig aus.

Was tun im Notfall oder bei Fehlfunktion?

Verwenden Sie den roten Not-Aus-Knopf am Steuermodul. Er stoppt sofort den Motor und gibt fünf Pieptöne pro Sekunde ab.

Wie warte ich den Solartracker bei Nichtgebrauch?

Laden Sie den Akku alle 3 Monate auf 30-50% auf. Lagern Sie ihn an einem trockenen Ort. Überprüfen Sie den Ladestand über die LEDs oder die App.

Ist der Tracker wetterbeständig?

Ja, er ist nach IP54 klassifiziert (staub- und spritzwassergeschützt). Er hält Wind der Klasse 6 stand. Ab Klasse 8 wird empfohlen, ihn zu verstauen.

Kann ich die App zur Steuerung des Trackers verwenden?

Ja, die EcoFlow-App ist kompatibel. Sie ermöglicht die Überwachung des Status, des Batteriestands und die Steuerung der Modi.

Wie baue ich den Tracker ab und transportiere ihn?

Befolgen Sie die umgekehrte Reihenfolge der Montage: Klappen Sie zuerst die A3-Halterungen, dann die A1-Halterungen, lösen Sie das Steuermodul und klappen Sie die Füße ein. Der zusammengeklappte Tracker misst 2,5 × 1,1 × 1,1 m.

Kann der Tracker von Kindern verwendet werden?

Es wird Kindern unter 12 Jahren nicht empfohlen, ihn allein zu verwenden. Stellen Sie sicher, dass sie den Standort des Not-Aus-Knopfs kennen.

BEDIENUNGSANLEITUNG Solar Tracker ECOFLOW

EcoFlow Solar-Tracker| Benutzer-handbuch

Lesen Sie alle Sicherheits- und Warnhinweise, Nutzungsbedingungen und Haftungsausschlüsse sorgfältig durch. Lesen Sie vor der Verwendung die Nutzungsbedingungen und den Haftungsausschluss unter

https://ecoflow.com/pages/terms-of-use sowie die Aufkleber auf dem Produkt. Benutzer übernehmen die volle Verantwortung für Verwendung und Betrieb des Produkts. Machen Sie sich mit den entsprechenden Vorschriften in Ihrem Land vertraut. Sie sind allein dafür verantwortlich, alle relevanten Vorschriften zu kennen und EcoFlow-Produkte gemäß dieser Vorschriften zu verwenden.

CONTENTS

1. Montageanweisungen 1

1.1 Lieferumfang 1
1.2 Installation 2

--1.2.1 Installation des Solar-Trackers 2
--1.2.2 Verwendung von faltbare Solarmodulen 6
--1.2.3 Verwendung von starren Solarmodulen 8
1.3 Demontage 11
1.4 Transport 12
1.5 Verwenden des Solar-Trackers 13
--1.5.1 Positionieren des Solar-Trackers 13
--1.5.2 Ein- und Ausschalten 14
--1.5.3 Not-Aus-Taste 14
--1.5.4 Betriebsmodi 14

2. Spezifikationen 15

2.1 Spezifikationen 15
2.2 Integrierter Akku ^* 15

3. Vorsichtsmaßnahmen 15

4. Ladezustandsanzeige 16

4.1 Stromversorgungsanzeige 16
4.2 Ladezustandsanzeige 16

5. Wartung 16

1. Montageanweisungen

1.1 Lieferumfang

A1-MITTE A1-LINKS A1-RECHTS

SOLAR-LADEKABEL FÜR ECOFLOW-EINHEITEN (3 m)

1.2 Installation

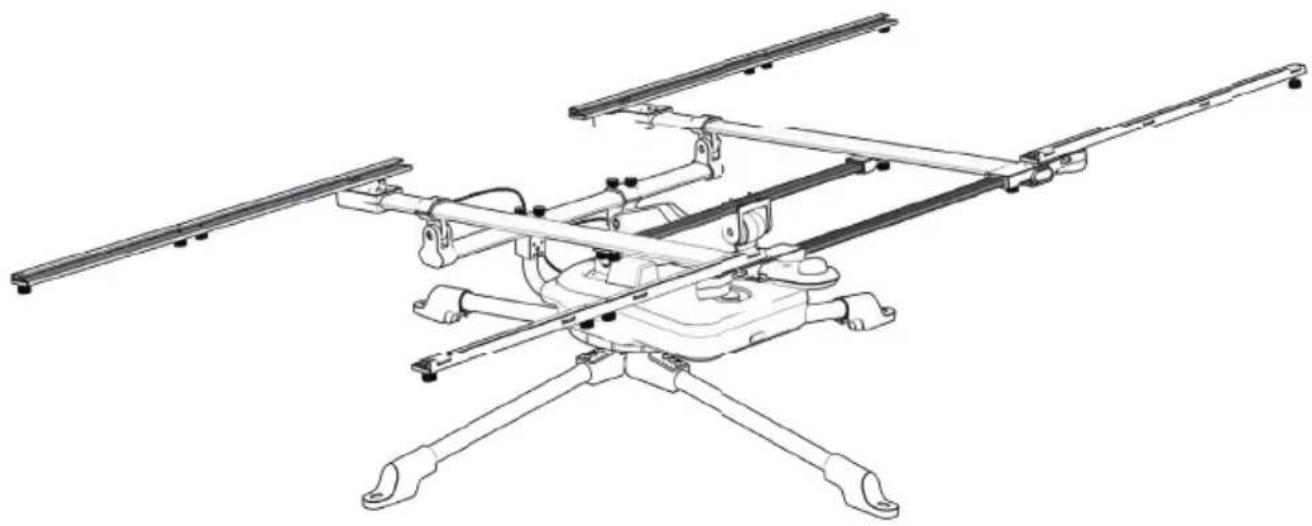

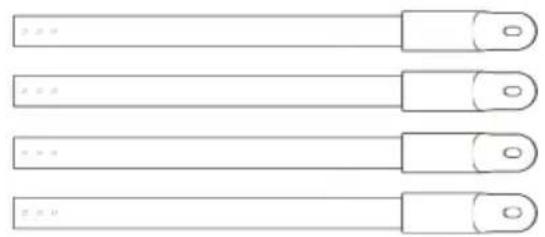

1.2.1 Installation des Solar-Trackers

1

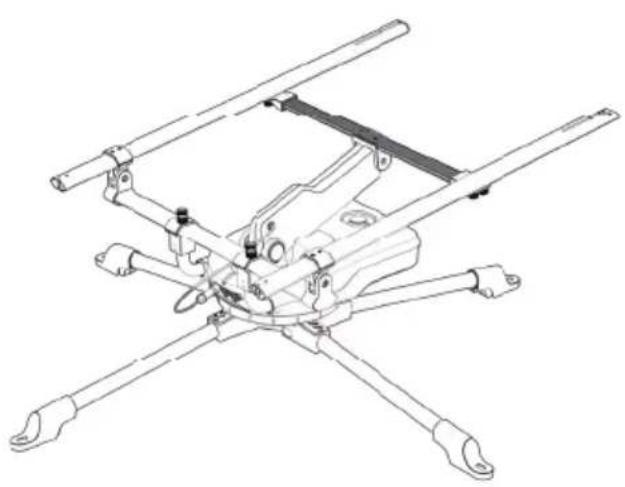

1.2.2 Verwendung von faltbaren Solarmodule

*Wenn Sie faltbare Solarmodule verwenden möchten, fahren Sie mit den Schritten 5 bis 7 fort, um die Installation abzuschließen.

5

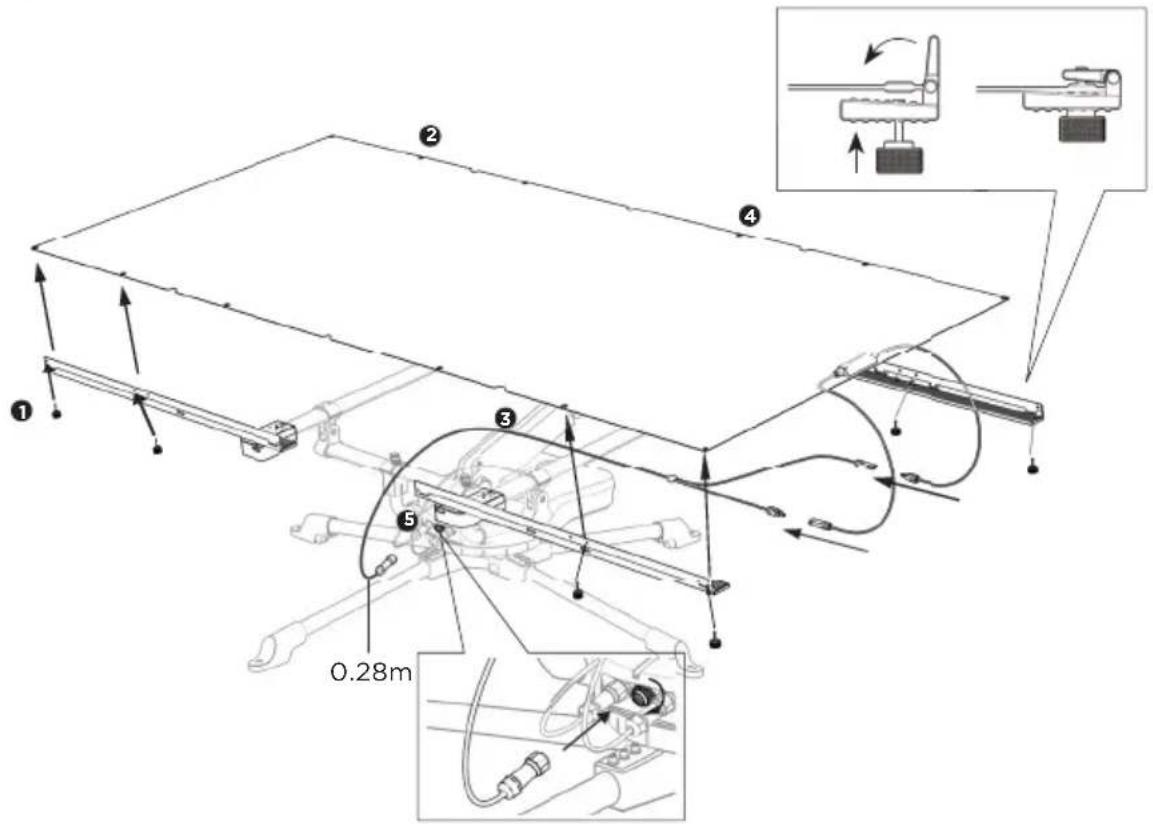

6 Bringen Sie das faltbare Solarmodul an.

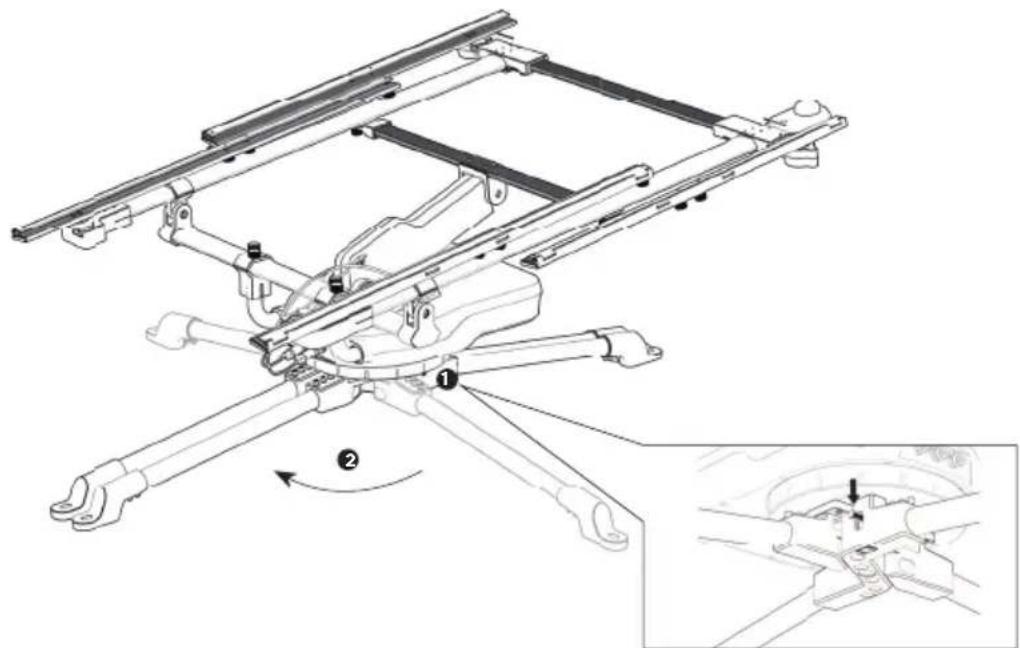

HINWEIS

Halten Sie die Netztaste lange gedrückt. Die Kontrollleuchte leuchtet auf. Der Solar-Tracker beginnt sich je nach Lichtbedingungen zu drehen.

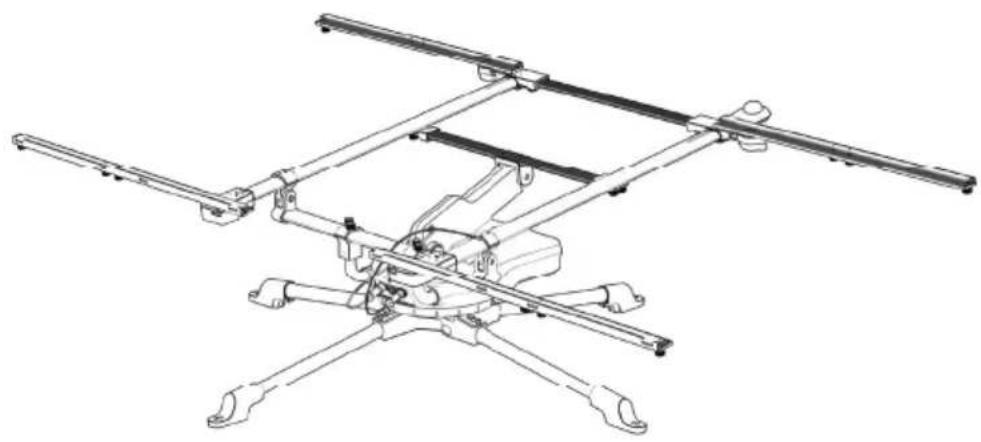

1.2.3 Verwendung von starren Solarmodulen

*Wenn Sie starre Solarmodule verwenden möchten, fahren Sie mit den Schritten 8 bis 11 fort, um die klappbaren Schienen zu demontieren und die Installation abzuschließen.

8

Halten Sie die Netztaste lange gedrückt. Die Kontrollleuchte leuchtet auf. Der Solar-Tracker beginnt sich je nach Lichtbedingungen zu drehen.

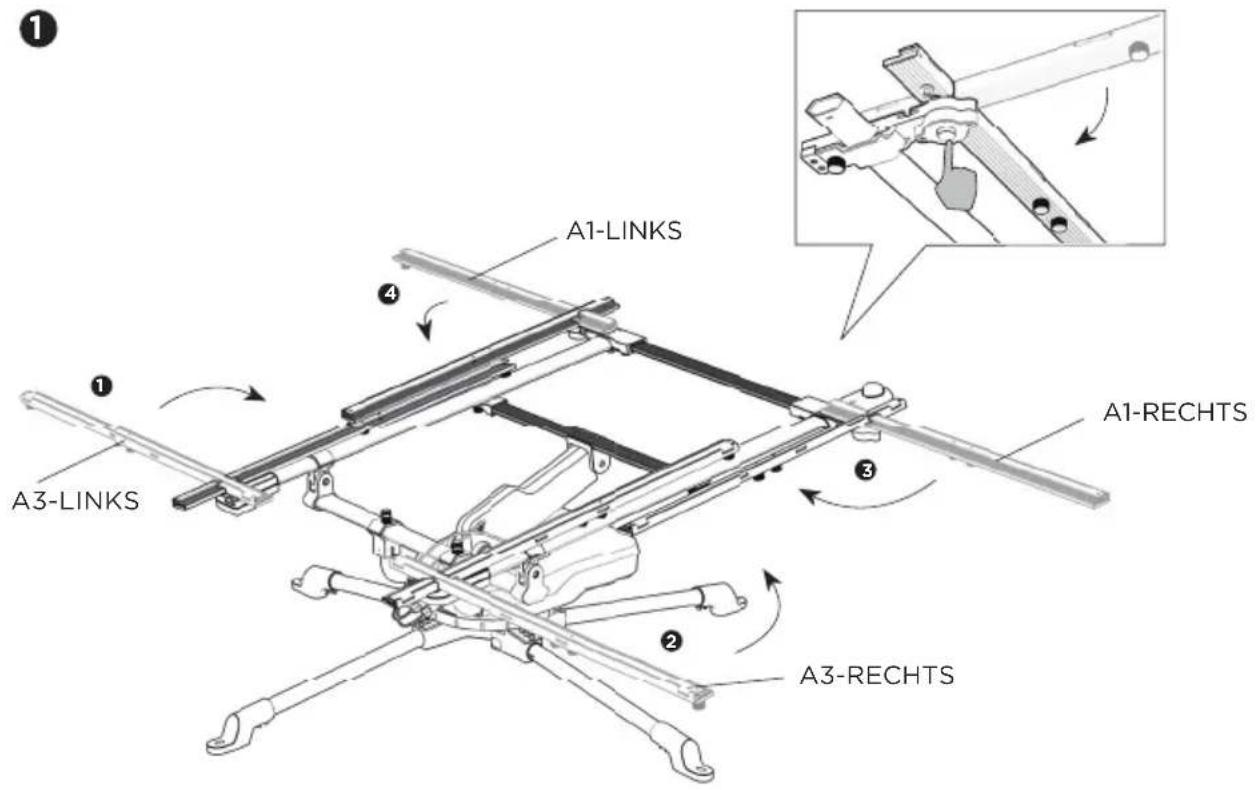

1.3 Demontage

HINWEIS

Falten Sie zuerst A3-LINKS und A3-RECHTS und anschließend A1-LINKS und A1-RECHTS.

Trennen Sie das Steuergerät vom Standfuß. Klappen Sie die Beine des Standfußes ein.

1.5 Verwenden des Solar-Trackers

1.5.1 Positionieren des Solar-Trackers

Der Solar-Tracker kann sich um 345 Grad drehen und hat somit einen toten Winkel von 15 Grad. Wenn Sie sich also auf der nördlichen Hemisphäre befinden, sollten Sie die Vorderseite des Solar-Trackers nach Osten mit einer leichten Neigung nach Norden positionieren. Wenn Sie sich auf der südlichen Hemisphäre befinden, sollten Sie die Vorderseite des Solar-Trackers nach Osten mit einer leichten Neigung nach Osten positionieren.

HINWEIS

Legen Sie den Kompass beim Positionieren des Solar-Trackers flach hin oder verwenden Sie den Kompass auf Ihrem Telefon, um die Richtung zu bestimmen.

1.5.2 Ein- und Ausschalten

Schalten Sie den Tracker ein, indem Sie die Netztaste drei Sekunden lang gedrückt halten.

Ein langer Signalton gibt an, dass das Gerät eingeschaltet ist.

Schalten Sie den Tracker aus, indem Sie die Netztaste drei Sekunden lang gedrückt halten.

Ein langer Signalton gibt an, dass das Gerät ausgeschaltet ist. Der Standfuß dreht sich zurück in seine Ausgangsposition und das Gerät schaltet sich automatisch ab.

HINWEIS

Bitte beachten Sie, dass der Solar-Tracker sich nicht ausschaltet, wenn das Solarmodul noch angeschlossen ist und Solarenergie aufnimmt.

1.5.3 Not-Aus-Taste

Die Not-Aus-Taste ist die rote Taste auf der Oberseite des Steuergeräts. Durch Drücken wird der Motor sofort angehalten und Sie hören den Signalton.

1.5.4 Betriebsmodi

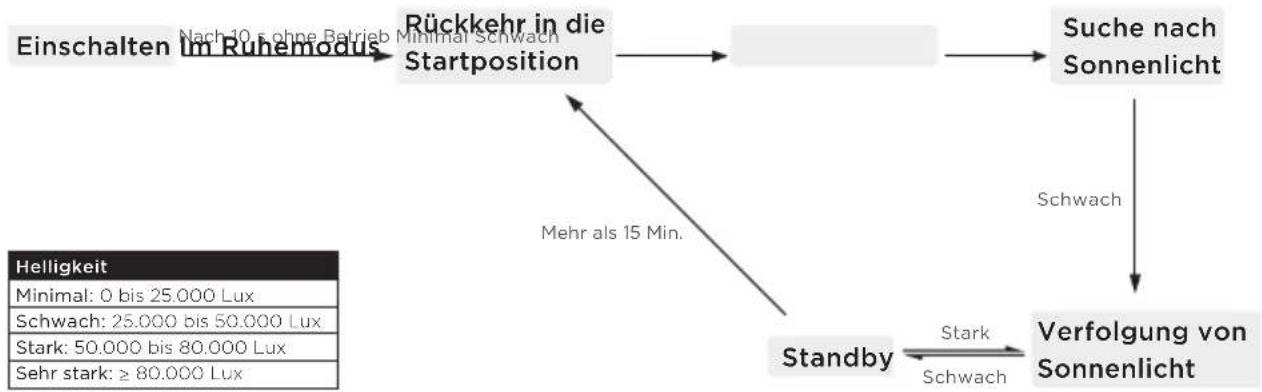

1 Modusänderungen

2 Akkustische Signale

Einschalten: Zehn Sekunden langer Signalton (mit zunehmender Geschwindigkeit)

Rückkehr in die Startposition: Kurzer Signalton einmal pro Sekunde

Ruhemodus: Leise

Suche nach Licht: Kurzer Signalton einmal pro Sekunde

Leerlauf: Leise

Schwaches Licht: Leise

Starkes Licht: Leise

Manuell: Kurzer Signalton einmal pro Sekunde

Herunterfahren: Langer Signalton, dann kurzer Signalton einmal pro Sekunde

Not-Aus: Fünf kurze Signaltöne pro Sekunde

2. Spezifikationen

2.1 Spezifikationen

Gewicht	25 kg
Tragfähigkeit	25 kg
Neigungswinkel	0 bis 85 Grad
Drehbereich	0 bis 345 Grad
Größe	2,5 × 1,5 × 1,5 m (mindestens 2,5 × 1,1 ×1,1 m)
APP	Unterstützt
Kapazität des integrierten Akkus	5000 mAh
Wasserdicht	IP54
Windbeständigkeit	Starker Wind der Windstärke 6

2.2 Integrierter Akku*

Chemische Zusammensetzung des Akkus	NCM
Lagerung	1 Jahr (nach vollständiger Aufladung)
Lebensdauer	Kapazität von mind. 80 % nach 500 Zyklen
Betriebstemperatur	-10 °C~40 °C (optimal: 25 °C)

*Der integrierte Akku kann mithilfe von Solarenergie aufgeladen werden. Wenn der Solar-Tracker für längere Zeit nicht verwendet wird, können Sie das Gerät über den USB-C-Anschluss (5 bis 20 V, 1 A) an der Rückseite des Steuergeräts aufladen.

3. Vorsichtsmaßnahmen

• Tauchen Sie den Tracker nicht in Wasser ein.
- Es wird empfohlen, den Tracker einzulagern, wenn die Windstärke 6 überschritten wird.
- Lassen Sie den Tracker bei Windstärken über 8 nicht im Freien.
- Lassen Sie Kinder unter 12 Jahren den Tracker nicht allein bedienen und informieren Sie sie über die Not-Aus-Taste.
- Stellen Sie keine schweren Gegenstände außer Solarmodule auf den Tracker.
- Bewegen Sie den Tracker nicht, während er verwendet wird.

4. Leuchtanzeigen

4.1 Stromversorgungsanzeige

Einschalten: Schnelles Blinken (blinkt alle 0,2 Sek. für 0,1 Sek.)

Arbeitsmodus: Langsames Blinken (blinkt alle 1 Sek. für 0,5 Sek.)

Ruhemodus: Immer eingeschaltet

HINWEIS

Bitte beachten Sie, dass der Solar-Tracker sich nicht ausschaltet, wenn das Solarmodul noch angeschlossen ist und Solarenergie aufnimmt. Die Leuchtanzeige blinkt weiterhin kurz (blinkt alle 0,1 Sek. für 1 Sek.).

4.2. Ladezustandsanzeige

Status der Beleuchtungsanzeige: ○ Aus EinBlink

5. Wartung

Wenn der Solar-Tracker längere Zeit nicht verwendet wurde, laden Sie den Akku alle drei Monate auf 30 bis 50 % auf. Sie können den Ladezustand des Akkus über die Anzeige für die Ladezustandsanzeige oder über die App überprüfen.
