使用説明書 Solar Panel 60W ECOFLOW

ソーラーパネル用保護 ケースとキックスタンド

EF SCPLA

ソーラーパネル

スナップ フック x4

ユーザーマニュアル& 保証書

ソーラーチャージャ ー充電ケーブル

EF EFEV, 0.01

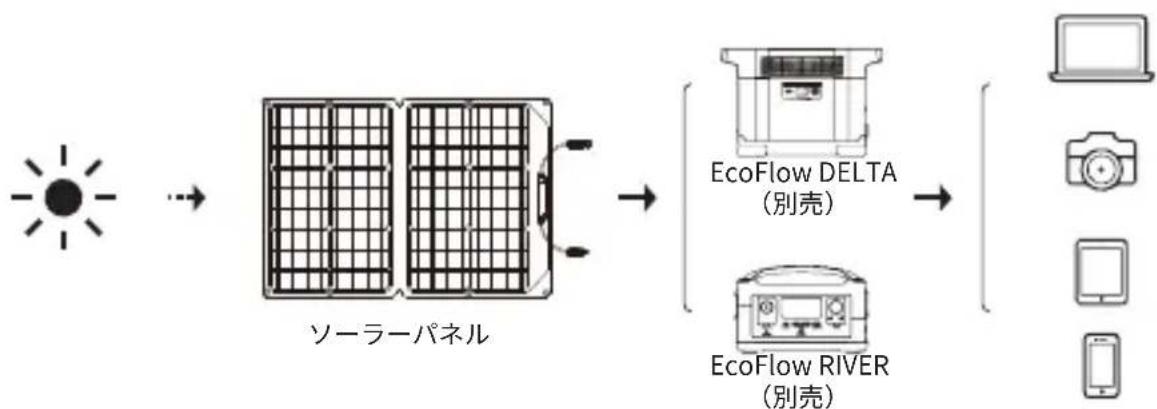

ソーラーパネル MC4 ライン変換 XT60 入力ポート XT60 EcoFlow DELTA (別売) EcoFlow RIVER (別売)


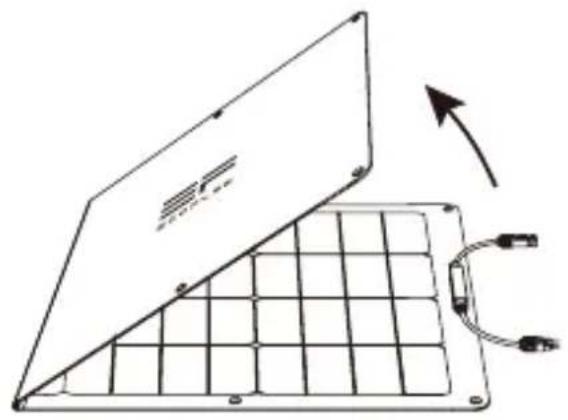

ソーラーパネルの使用方法

1

ソーラーバネル MC4 コネクターケープル

↑

このケーブルは、ソーラーパネルとエネルギー貯蔵装置間の接続にのみ使用することができます。ソーラーパネル間の相互接続やその他の接続目的での使用は禁止されています。

5

90°

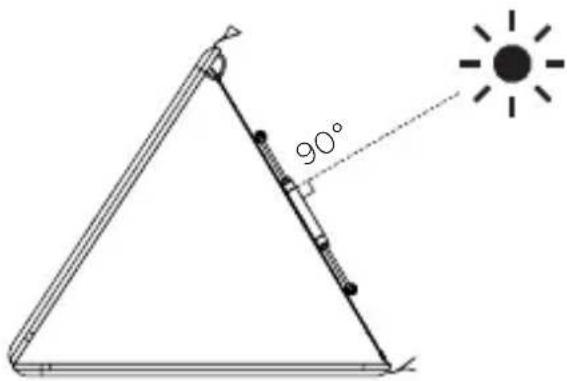

* もっとも効率良く太陽光エネルギーを作り出す為には、EcoFlow 160W ソーラーパネルが真正面から光を受ける状態が理想です。

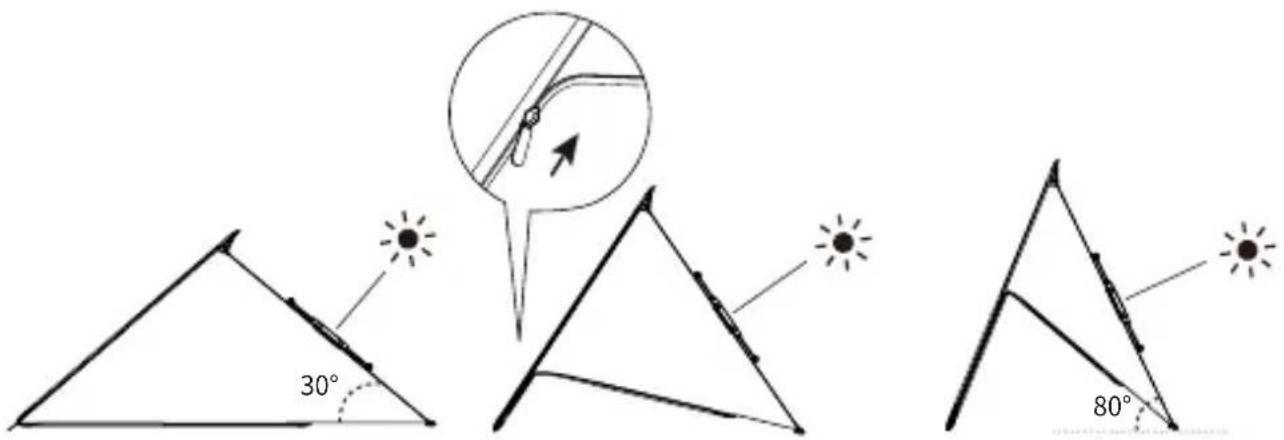

6 ジッパーでキックスタンドの角度を調節します

30° 80°

収納袋は設置台になって単体で自立でき、ソーラーパネルを 30°～80°に設置することができます。

7

真昼 午後 午前 W S

キックスタンド機能は、午前10時までまたは午後2時以降に限って使用してください。

真昼の太陽の下で本製品を使用するには、ソーラーパネルを平にして地面に置きます。

充電速度を速くする

並列接続方法

(下記画像ご参考)

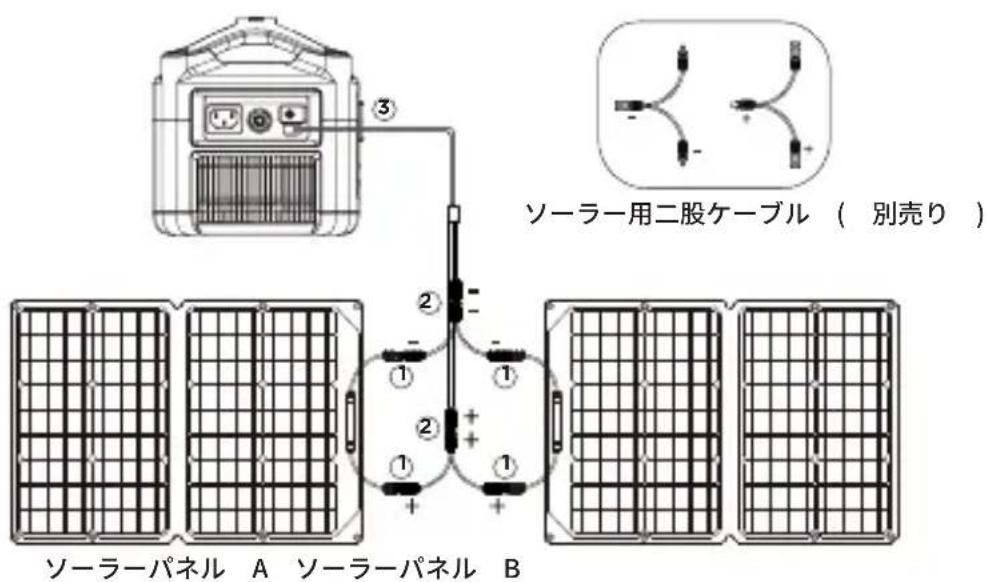

1、ソーラー用二股ケーブルを画像①のように、ソーラーパネル A: ソーラーパネル B: の MC4 コネクタと接続する。
2、EcoFlow ポータブル電源に同梱の MC4 TO XT60 変換ケーブルの MC4 コネクタを画像②のように、2 枚のソーラーパネル と接続済のソーラー用二股ケーブルに繋ぐ。
3、MC4 TO XT60 変換ケーブルの XT60 コネクタを画像③のように、EcoFlow ポータブル電源の XT60 端子に接続して、EcoFlow ポータブル電源に給電する。

ソーラー用二股ケーブル （ 別売り） ソーラーパネル A ソーラーパネル B

EcoFlow 社以外のソーラーバネルをご利用の場合、お使いの製品のユーザーガイドをご参考ください。

直列接続方法

(下記画像ご参考)

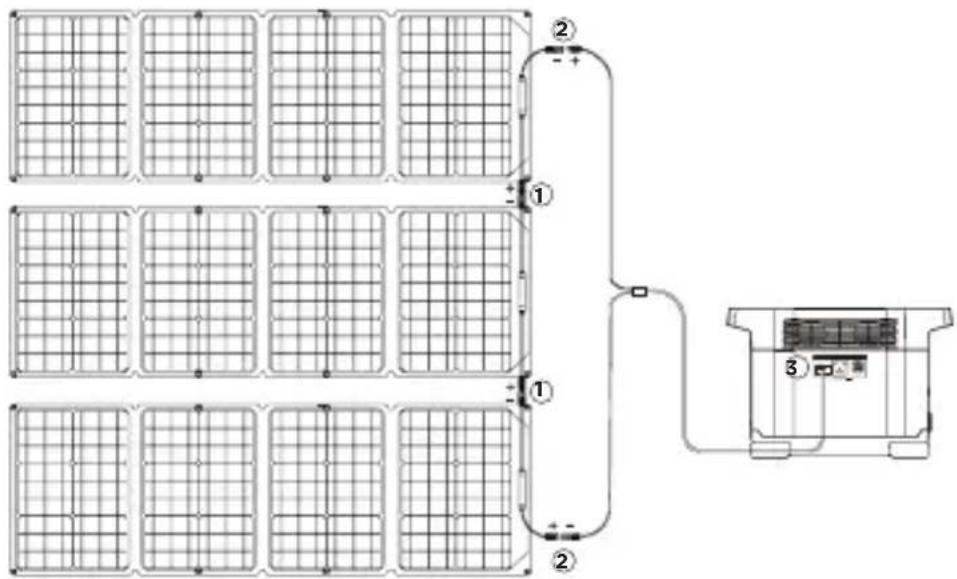

1、3 枚のソーラーパネル本体についてる MC4 充電ケーブルを、下記画像①のように接続する

2、EcoFlow ポータブル電源に同梱の MC4 TO XT60 変換ケーブルの MC4 コネクタを画像②のように、3 枚のソーラーパネルと接続済の MC4 充電ケーブルに繋ぐ。

3、MC4 TO XT60 変換ケーブルの XT60 コネクタを画像③のように、EcoFlow ポータブル電源の XT60 端子に接続して、EcoFlow ポータブル電源に給電する。

EcoFlow 社以外のソーラーパネルをご利用の場合、お使いの製品のユーザーガイドをご参考ください。

製品仕様

160W ソーラーパネル

定格出力:160W(+/-5W)*

開路電圧:21.4V

動作電圧:18.2V

短絡電流:9.6A

動作電流:8.8A

变换效率:21%-22%

セル種類:単結晶シリコン

出力コネクタ仕様:MC4

全般

* 標準テスト条件：1000W/m2、AM 1.5、25℃

60W ソーラーパネル

定格出力:60W(+/-5W)*

開路電圧:21.6V

動作電圧:18.2V

短絡電流:3.5A

動作電流:3.3A

变换效率:21%-22%

セル種類:単結晶シリコン

出力コネクタ仕様:MC4

全般

正味重量:約 5.5 lbs (2.5KG)

展開寸法:21.1*32.4*1.0 in(53.5*82.2*2.5cm)

折り返し寸法:21.1*16.7*1.0 in(53.5*42.5*2.5cm)

保証期間:12个月

检测和认证

FC

10

Check

CE

×

IP67

温度係数の仕様

出力温度係数 -(0.39+/-0.02)% / k

電流温度係数 +(0.06+/-0.015)% /k
