РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Solar Panel 60W ECOFLOW

Защитный футляр и подставка

≡F SCAPLNG

Солнечная панель

Карабин x4

Кабельководарядки
пользователя и гарантийный талон

от солнечных панелей

Выходной контроллер MC4

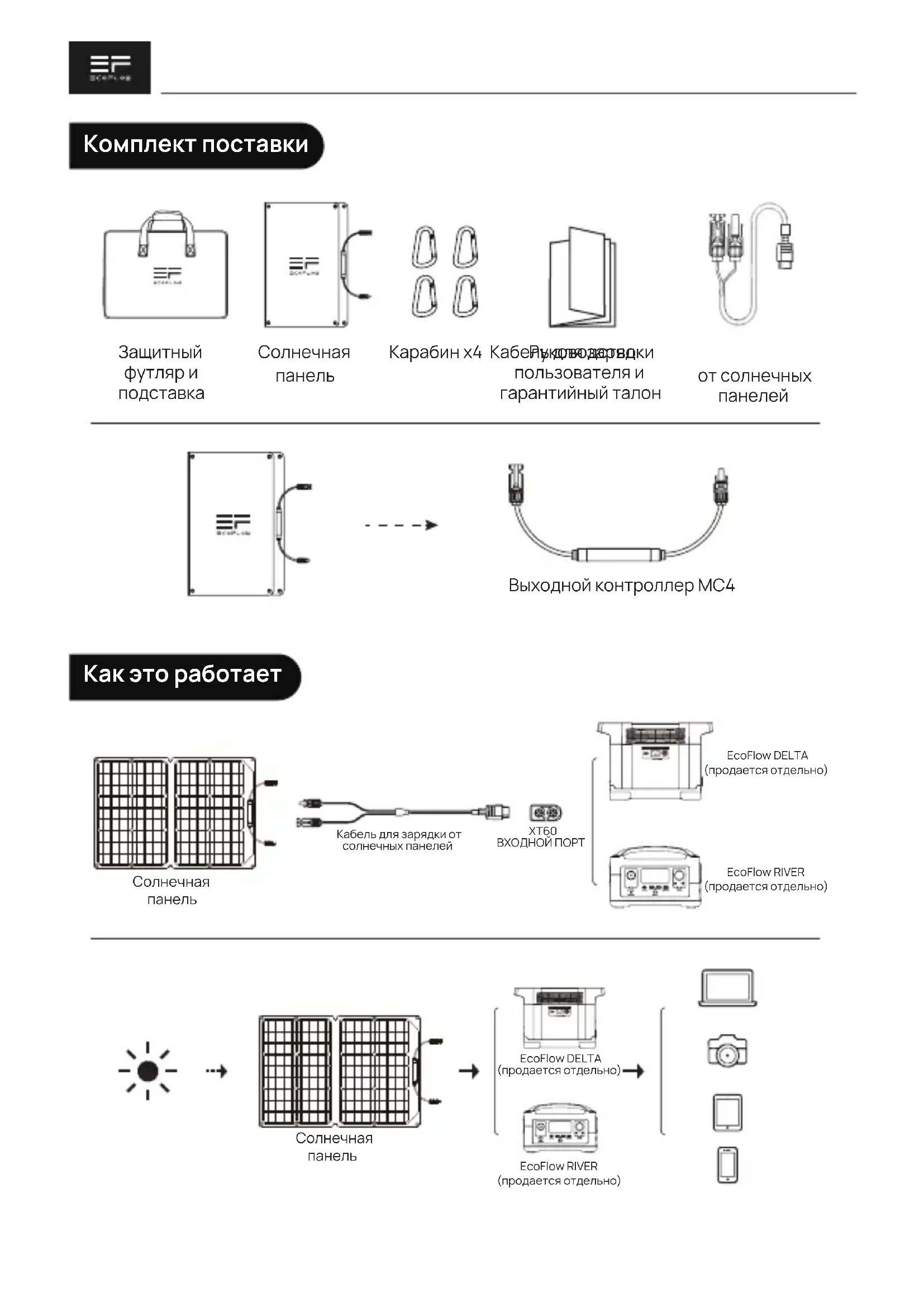

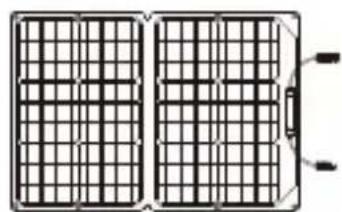

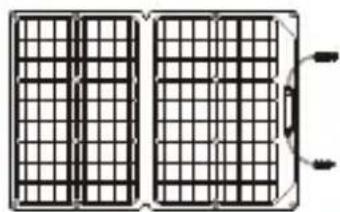

Как это работает

Кабель для зарядки от солнечных панелей XT60 ВХОДНОЙ ПОРТ

EcoFlow DELTA (продается отдельно)

EcoFlow RIVER (продается отдельно)

EcoFlow DELTA (продается отдельно)

EcoFlow RIVER (продается отдельно)

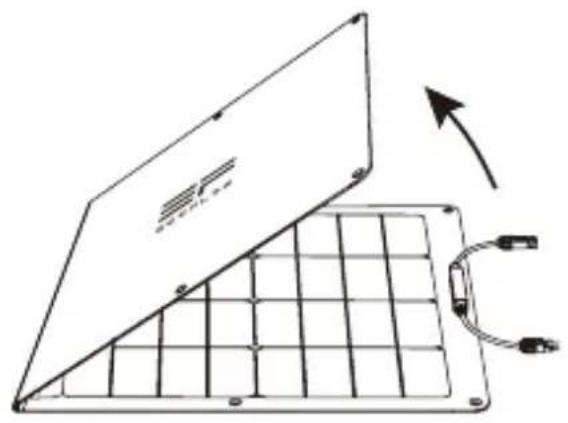

Установка вашей солнечной панели

1

Солнечная панель МС4 Кабель- аптер

↑

Этот кабель можно использовать только для соединения между солнечными панелями и накопителями энергии. Запрещается использовать его для соединения между солнечными панелями или для других целей подключения.

5

90°

Для повышения эффективности солнечных панелей EcoFlow мощностью 160 Вт устанавливайте панели на солнце, располагайте их перпендикулярно солнечному свету и не загораживайте их посторонними предметами.

6
Регулировка угла

30° 80°

Для улучшения результатов зарядки также можно использовать футляр в качестве подставки для установки солнечной панели под углом 30–80°.

7

Полдень Послеобеденное время Утро W ———— S

Подставку следует использовать только до 10:00 или после 14:00. Чтобы использовать солнечную панель днем, просто положите ее на землю.

Ускорение зарядки от солнечных панелей

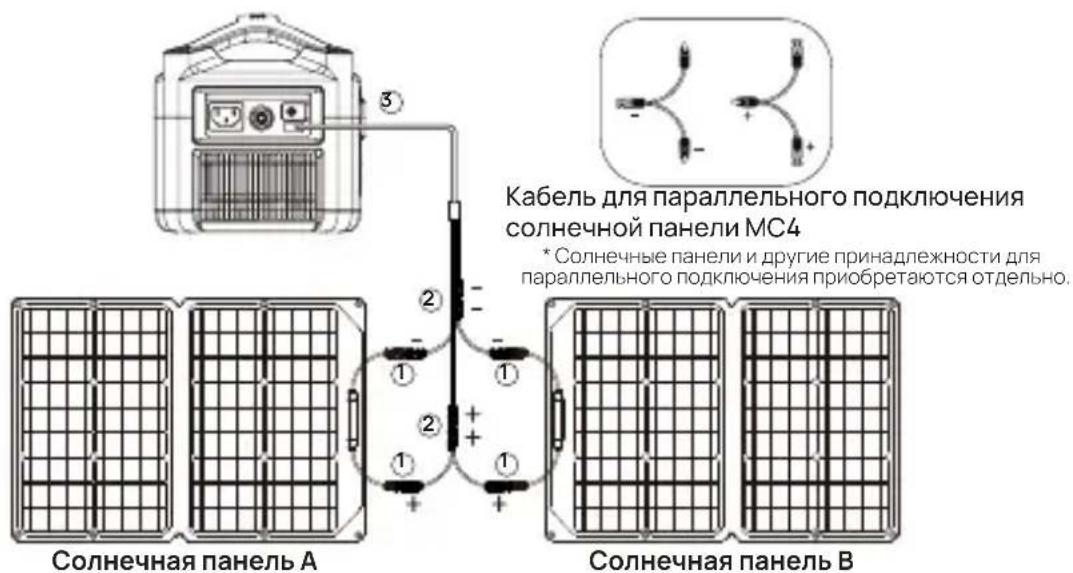

Параллельное соединение солнечных панелей (см. рисунок ниже)

1. Соедините плюсовые полюса двух солнечных панелей с помощью кабеля для параллельного подключения МС4 и повторите процедуру для минусовых полюсов.
2. Соедините разъемы кабеля для параллельного подключения (выходные разъемы) с соответствующими разъемами MC4 кабеля для зарядки от солнечных панелей (кабель MC4 - XT60).
3. Вставьте разъем ХТ60 кабеля для зарядки от солнечных панелей (кабель МС4 – ХТ60) в разъем ХТ60 на портативной энергетической станции, чтобы зарядить устройство.

Кабель для параллельного подключения солнечной панели MC4 * Солнечные панели и другие принадлежности для параллельного подключения приобретаются отдельно. Солнечная панель A Солнечная панель B

Последовательное соединение солнечных панелей

(см. рисунок ниже)

1. Вставьте штекерный разъем одной солнечной панели в гнездовой разъем другой солнечной панели для последовательного соединения трех солнечных панелей.
2. Подключите к двум разъемам, которые не были подключены на этапе 1, кабель для зарядки от солнечных панелей (кабель МС4 - ХТ60).
3. Вставьте разъем ХТ60 кабеля для зарядки от солнечных панелей (кабель МС4 - ХТ60) в разъем ХТ60 на портативной энергетической станции, чтобы зарядить устройство.
