사용 설명서 Solar Panel 60W ECOFLOW

스납 후크x4 태 양 광사총젤명서 및

보증서 카드

케이블

EF B-CuP-4.62

태양광패널 태양광충전 케이블 XT60 입력 포트 EcoFlow DELTA (별도판매) EcoFlow RIVER (별도판매)

EcoFlow DELTA (별도 판매)

EcoFlow RIVER (별도 판매)

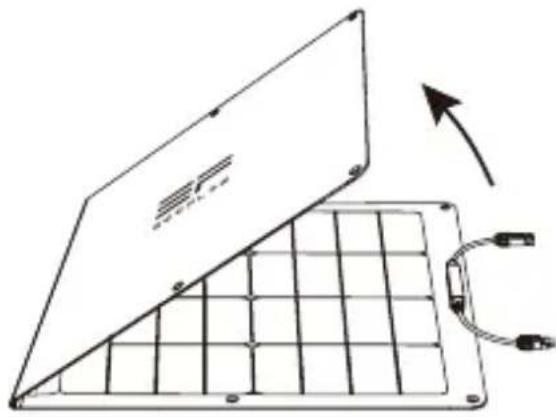

태양광 설정

1

태양광패널 MC4 에터타테이션

↑

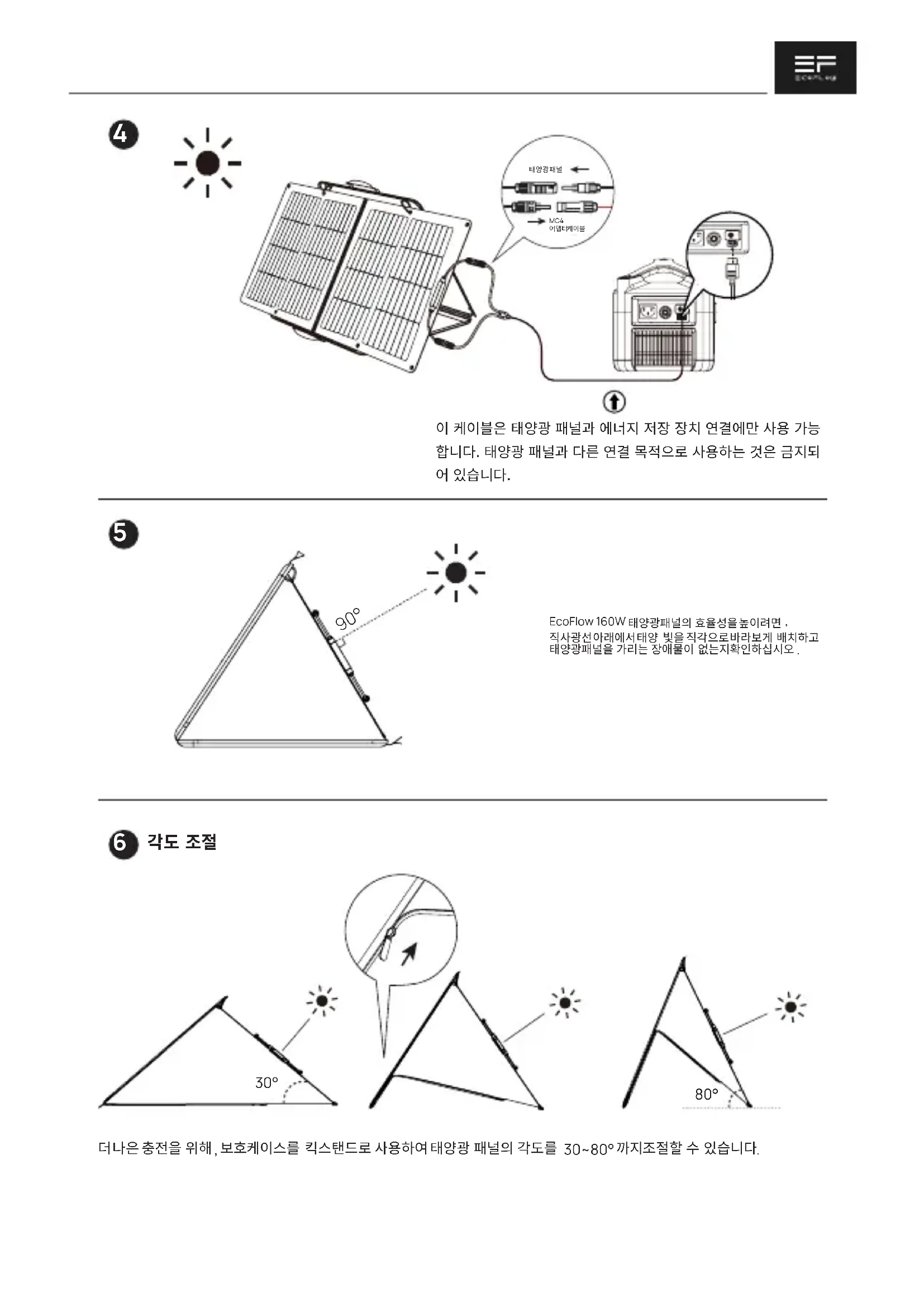

이 케이블은 태양광 패널과 에너지 저장 장치 연결에만 사용 가능 합니다. 태양광 패널과 다른 연결 목적으로 사용하는 것은 금지되어 있습니다.

5

90°

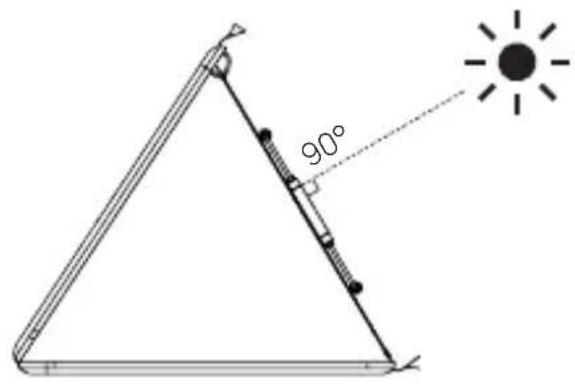

EcoFlow 160W 태양광패널의 효율성을높이려면, 직사광선아래에서태양 빛을 직각으로바라보게 배치하고 태양광패널을 가리는 장애물이 없는지확인하십시오.

6

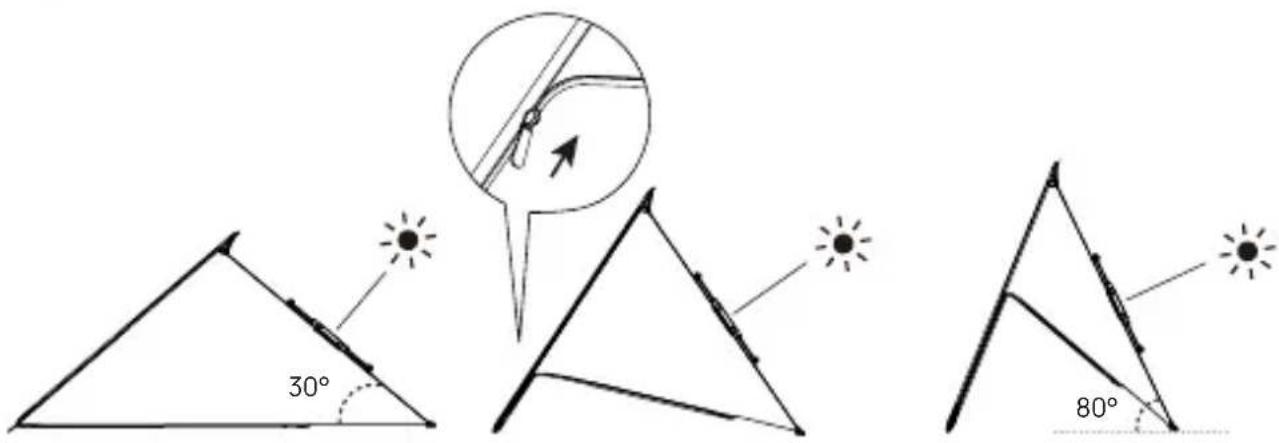

각도 조절

30° 80°

더나은 충전을 위해, 보호케이스를 킥스텐드로 사용하여 태양광 패널의 각도를 30\~80° 까지조절할 수 있습니다.

7

정오 오후 오전 W S

키�스텐드 기능은오전 10시이전 또는 오후 2시 이후에만 사용해야 합니다. 한낫에사용할 때는 태양광 패널을땅에 평평하게두면됩니다.

빠른 태양광 충전

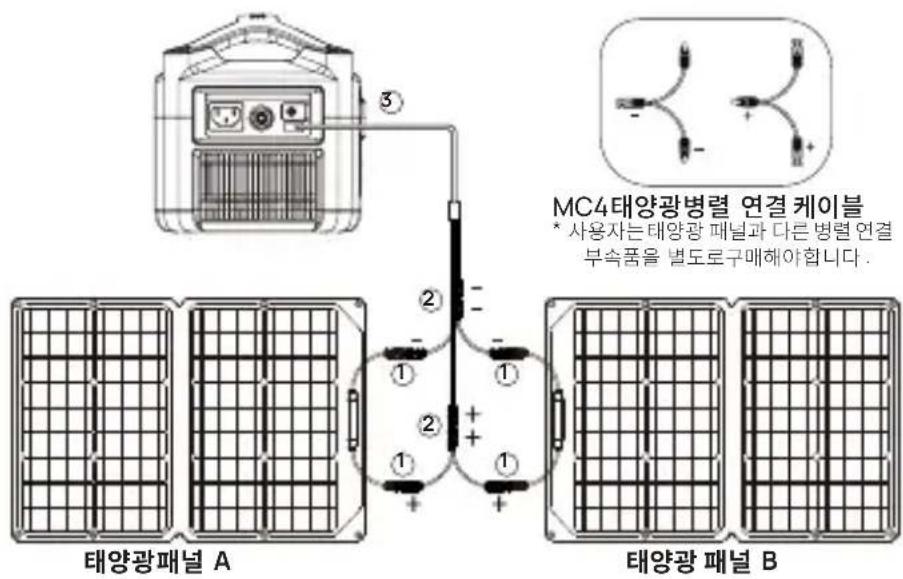

태양광 패널을병렬로연결하기 (아래 그림 참조)

1. 두태양광패널의 양극을 MC4 병렬케이블과 연결하고 음극도동일하게 연결합니다.
2. 병렬케이블 커넥터(출력방향)를태양광 충전 케이블 (MC4 - XT60 케이블)의 MC4커넥터에 각각 연결합니다.
3. 태양광충전 케이블(MC4 - XT60 케이블) 의XT60 커넥터를휴대용 파워스테이션에있는 XT60 포트에연결하여 장치를 충전합니다.

MC4태양광병렬 연결 키이블 * 사용자는 태양광 패널과 다른 병렬 연결 부속품을 별도로구매해야 합니다. ③ ② ① ② ① ② ① ② ① ② ① ② ① ② ① ② ① ② ① ② ① ② ① ② ① ② ① ② ① ② ① ② ① ② ① ②

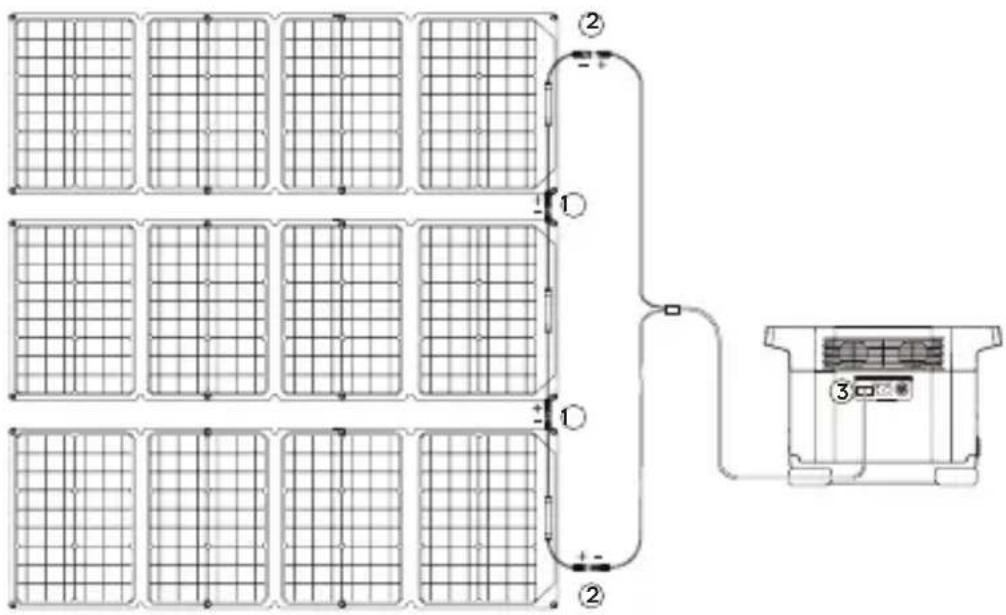

태양광 패널을직렬로 연결하기

(아래그림 참조)

1. 태양광패널 하나의 수컷 커넥터를 각각 다른 암컷 커넥터에 끼워서 3개의 태양광패널을 직렬로연결합니다.
2. 1단계에서연결되지 않은 두개의 커넥터를 태양광 충전케이블 (MC4 - XT60 케이블)에 각각 연결합니다.
3. 태양광충전 케이블 (MC4 - XT60케이블)의 XT60 커넥터를휴대용 파워스테이션에 있는 XT60 포트에연결하여 장치를 충전합니다.

*태양광충전에 대한 자세한내용과 방법은 해당 휴대용 파워 스테이션의사용 설명서를 참조히십시오

기술사양

160W태양광 패널

정격 전력:160W(+/-5W)*

개회로 전압: 21.4V

동작 전압:18.2V

단락 전류:9.6A

동작 전류:8.8A

효율성:21~22%

셀 유형:단결정 실리콘

커넥터 유형: MC4

일반

태양광 패널: 약 12.3파운드(5.6kg)

필쳤을 때크기:

태양광 패널:5.5파운드(2.5kg)

필쳤을 때크기:

21.1×32.4×1.0인치(53.5×82.2×2.5cm)

접었을 때크기:

21.1×16.7×1.0인치(53.5×42.5×2.5cm)

보증:12개월

테스트 및인증

IP67

온도계수 상세
