MANUALE UTENTE Solar Panel 60W ECOFLOW

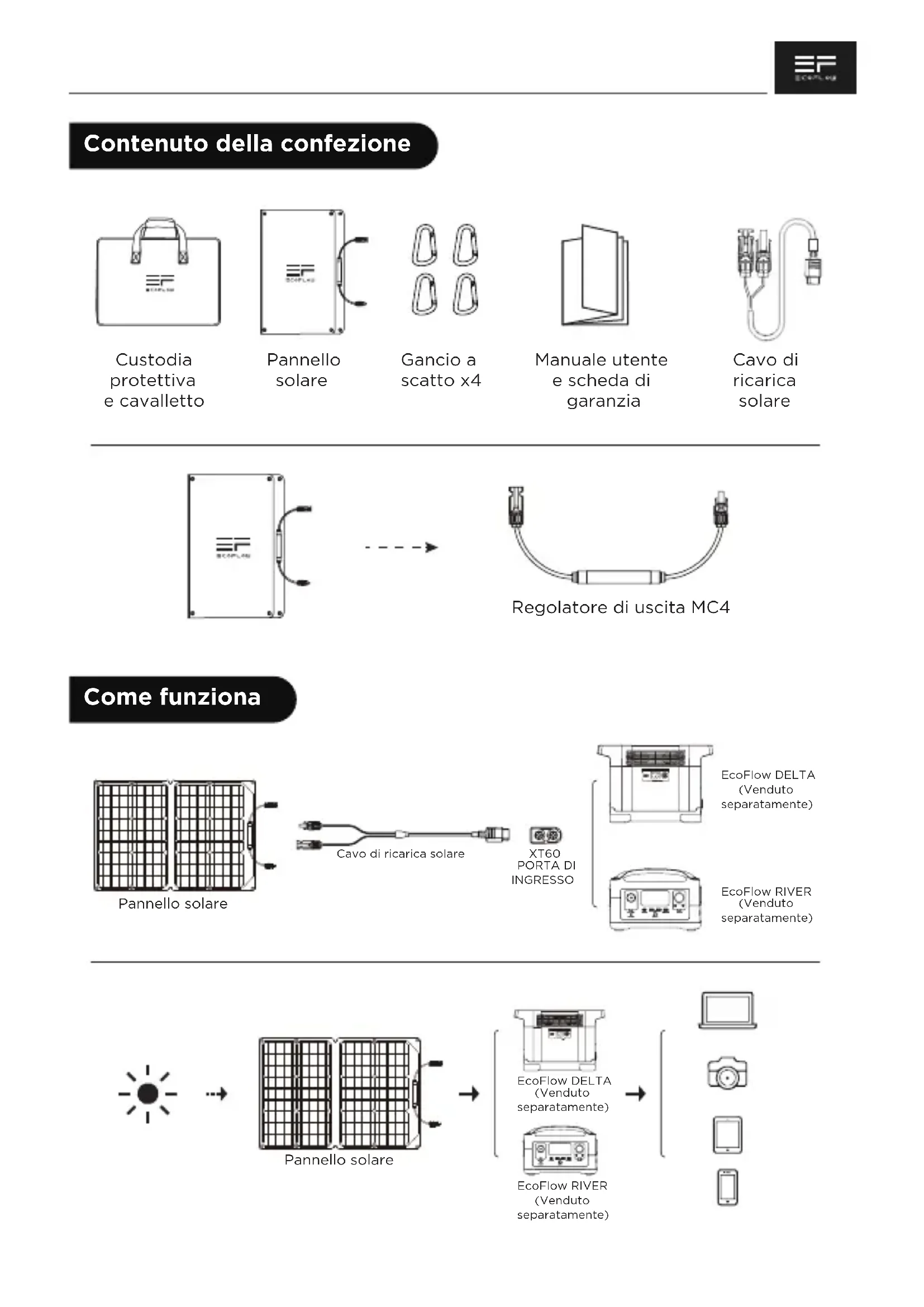

Contenuto della confezione

Custodia protettiva e cavalletto

ECFPL60

Pannello solare

Gancio a scatto x4

Manuale utente e scheda di garanzia

Cavo di ricarica solare

Regolatore di uscita MC4

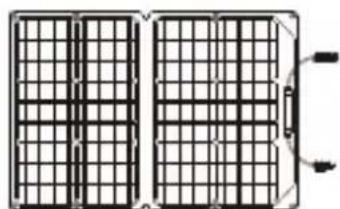

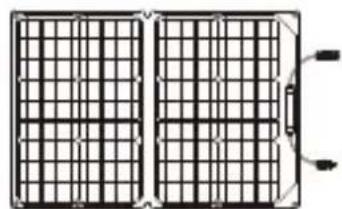

Come funziona

EcoFlow DELTA (Venduto separatamente)

EcoFlow RIVER (Venduto separatamente)

EcoFlow DELTA (Venduto separatamente)

EcoFlow RIVER (Venduto separatamente)

Configurazione del pannello solare

1

Pannello solare MC4 Cavo adattatore

Questo cavo può essere utilizzato solo per il collegamento tra i pannelli solari e l'accumulo di energia. È vietato utilizzarlo per l'interconnessione tra pannelli solari o per altri scopi di connessione.

5

90°

Per aumentare l'efficienza del pannello solare EcoFlow da 160W, esporlo alla luce solare diretta, posizionarlo perpendicolarmente ad essa e assicurarsi che non sia ostruito.

6
Regolare l'angolazione

30° 80°

Per migliorare i risultati di carica, la custodia protettiva può essere utilizzata anche come cavalletto per sostenere il pannello solare ad un angolo di 30°-80°.

7

Mezzogiorno Pomeriggio Mattina W ———— S

La funzione cavalletto deve essere utilizzata solo prima delle 10:00 o dopo le 14:00. Per utilizzare il prodotto durante il sole di mezzogiorno, è sufficiente posizionare il pannello solare piatto sul pavimento.

Ricarica solare più veloce

Pannelli solari collegati in parallelo (fare riferimento alla figura seguente)

1. Collegare i poli positivi dei due pannelli solari con il cavo parallelo MC4 e ripetere il passaggio per i poli negativi.
2. Collegare i connettori del cavo parallelo (lato uscita) ai connettori MC4 del cavo di ricarica solare (da MC4 a XT60) corrispondenti.
3. Collegare il connettore XT60 del cavo di ricarica solare (da MC4 a XT60) alla porta XT60 della centrale elettrica portatile per ricaricare l'unità.

Cavo di collegamento parallelo MC4 solare * Gli utenti dovranno acquistare i pannelli solari e gli altri accessori per il collegamento in parallelo separatamente. Pannello solare A Pannello solare B

Pannelli solari collegati in serie

(fare riferimento alla figura seguente)

1. Inserire il connettore maschio di un pannello solare nel connettore femmina dell'altro per collegare in serie i tre pannelli solari.

2. Collegare i due connettori corrispondenti che non sono stati collegati nel passaggio 1 con il cavo di ricarica solare (da MC4 a XT60).

3. Collegare il connettore XT60 del cavo di ricarica solare (da MC4 a XT60) alla porta XT60 della centrale elettrica portatile per ricaricare l'unità.

*Per ulteriori informazioni e metodi relativi alla ricarica solare, fare riferimento al manuale dell'utente della centrale elettrica portatile specifica.

Specifiche tecniche

Pannello solare da 160W

Potenza nominale: 160 W (+/-5 W)*

Tensione a circuito aperto: 21,4 V

Tensione di esercizio: 18,2 V

Corrente di cortocircuito: 9,6 A

Corrente di esercizio: 8,8 A

Efficienza: 21%-22%

Tipo di cella: Silicio monocristallino

Tipo di connettore: MC4

Informazioni generali

Pannello solare: Circa 12,3 lb (5,6 KG)

Dimensioni da aperto:26,9*62,6*1,0 in (68,5*159,0*2,5 cm)

Dimensioni da ripiegato:26,9*16,9*1,0 in (68,5*43,0*2,5 cm)

Garanzia: 12 mesi

Testato e certificato

FC

10

√

CE

×

IP68

Pannello solare da 60W

Potenza nominale: 60 W (+/-5 W)*

Tensione a circuito aperto: 21,6 V

Tensione di esercizio: 18,2 V

Corrente di cortocircuito: 3,5 A

Corrente di esercizio: 3,3 A

Efficienza: 21%-22%

Tipo di cella: Silicio monocristallino

Tipo di connettore: MC4

Informazioni generali

Pannello solare: 5,5 lbs (2,5 KG)

Dimensioni da aperto:21,1*32,4*1,0 in (53,5*82,2*2,5 cm)

Dimensioni da ripiegato:21,1*16,7*1,0 in (53,5*42,5*2,5 cm)

Garanzia: 12 mesi

Testato e certificato

FC

10

√

CE

×

IP67

*Condizioni di test standard: 1000W/m2, AM1.5, 25°C

Specifiche del coefficiente di temperatura

TK Potenza - (0,39+/-0,02) %/k

TK Tensione - (0,33+/-0,03) %/k

TK Corrente + (0,06+/-0,015) %/k
