MANUALE UTENTE Solar Panel 400W ECOFLOW

Speciche tecniche Informazioni generali Potenza nominale Tensione di circuito aperto Corrente di corto circuito Tensione operativa massima Corrente operativa massima Coeciente di temperatura della potenza nominale Coeciente di temperatura della tensione di circuito aperto Coeciente di temperatura della corrente di corto circuito Tensione massima dell’impianto Corrente massima del fusibile 400W (±3%) 37,10V (±3%) 13,79A (±5%) 31,00V 12,90A -0,38%/℃ -0,35%/℃ 0,06%/℃ 1500V CC (UL) 25A Speciche Peso netto Dimensioni Collaudo e certicazione

• Condizioni di collaudo standard: 1000W/m

Istruzioni di sicurezza Installazione Utilizzo

1. Questo impianto fotovoltaico deve essere installato da una società qualicata per l’installazione di impianti foto-

2. Non smontare il modulo o la targhetta in autonomia, perché si potrebbe rendere nulla la garanzia.

3. Assicurarsi di utilizzare i componenti di installazione (inclusi connettori, cavi di collegamento e stae) forniti da

noi. Prima dell’installazione, il pannello solare deve essere completamente coperto con materiale opaco e i termi- nali positivo e negativo devono essere scollegati per evitare la generazione di energia.

4. Controllare attentamente se il pannello solare presenta vetro rotto o un pannello posteriore danneggiato. In tal

caso, interrompere immediatamente l’installazione o l’utilizzo. 5. Durante l’installazione, non indossare gioielli in metallo e utilizzare solo strumenti isolati approvati per l’installazi- one elettrica. 6. Quando sono installati più pannelli solari in serie o in parallelo, l’area della sezione trasversale del cavo e la capac- ità del connettore devono essere adeguate alla corrente di corto circuito massima dell’impianto.

7. Non installare i moduli vicino a amme libere o sostanze inammabili ed esplosivi. Non installare l’impianto foto-

voltaico in luoghi con immersione in acqua, dispositivi di innaamento o impianto antincendio a pioggia.

8. Non lasciare che i bambini si avvicinino al sito di installazione o tocchino i moduli elettrici.

9. Non salire sul pannello solare o su parti di esso.

10. Non toccare il pannello solare (specialmente il pannello posteriore) con strumenti alati.

11. È necessario rispettare le normative locali e nazionali durante le installazioni su tetto e a terra.

1. La protezione da sovracorrente del modulo si applica ai fusibili di CC.

2. Non collegare o scollegare i connettori dell’impianto mentre il circuito è sotto carica.

3. Assicurarsi che la resistenza al fuoco dell’impianto sia conforme agli standard, rispettare le normative locali sulla

sicurezza elettrica e congurare gli accessori del modulo (come fusibili, interruttori automatici, connettori di mes- sa a terra, ecc.) secondo necessità. 4. Assicurarsi che l’area di installazione dell’impianto fotovoltaico sia ben ventilata e che i connettori siano puliti e asciutti.

5. Tutti i collegamenti dell’impianto fotovoltaico devono essere sigillati per prevenire l’umidità.

6. Durante l’installazione e l’utilizzo dell’impianto fotovoltaico, assicurarsi di seguire le normative di sicurezza per tut- ti gli altri moduli dell’impianto, inclusi li e cavi di collegamento, connettori, controller, regolatori di carica, inverter, accumulatori, e altre batterie ricaricabili.

7. Non applicare sostanze che potrebbero bloccare la luce (come vernice, adesivo, ecc.) sulla supercie di ricezione

della luce del pannello solare.

8. Non irradiare direttamente la supercie del modulo con luce solare amplicata articialmente.

9. Non collocare oggetti pesanti sul pannello solare durante l’uso, per evitare danni al pannello.3

Requisiti pre-installazione Come collegare più pannelli solari È possibile collegare più pannelli solari in serie o in parallelo, tuttavia è consigliabile adottare il metodo di connessi- one in serie. Il cavo di prolunga, il cavo per il collegamento in parallelo e gli altri accessori necessari alla connessione vanno acquistati separatamente. Si noti inoltre che tutti i collegamenti in un impianto fotovoltaico devono essere realizzati utilizzando pannelli solari con le medesime speciche. Metodo di collegamento:

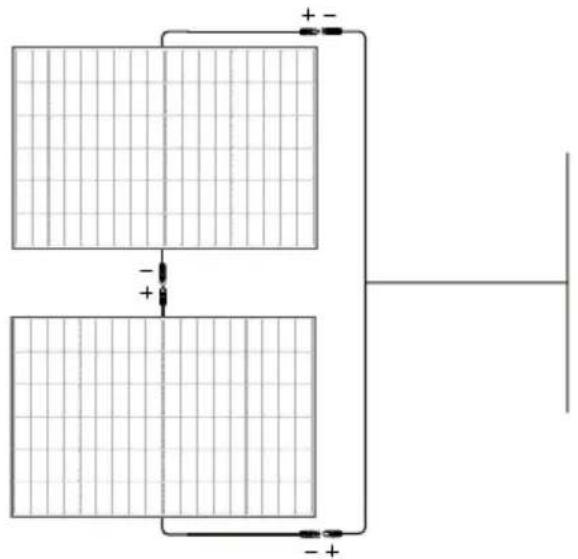

1. Collegamento in serie

2. Collegamento in parallelo

Il collegamento in serie può aumentare la tensione. Quando si esegue il collegamento in serie, collegare il polo pos- itivo di un modulo al polo negativo del secondo modulo. Il collegamento in parallelo può aumentare il valore della corrente. Per il collegamento in parallelo, collegare i cavi positivo e negativo di un modulo e il secondo modulo in modo corrispondente.4

Come utilizzare i fori di montaggio Quando si installa la staa, assicurarsi di utilizzare i fori di montaggio riservati al pannello solare. Non modicare il tel- aio del modulo senza autorizzazione, perché si potrebbe rendere nulla la garanzia. Posizione specica come mostrata di seguito: Come scegliere l’ambiente di installazione Foro di montaggio Numero: 12; misura: 14 × 9mm Per garantire il normale funzionamento del pannello solare, scegliere l’ambiente di installazione adat- to secondo la seguente tabella: No. Condizioni ambientali Intervallo 1 Temperatura di esercizio consigliata da -20 a 50°C (da -4 a 122°F) 2 Limiti per la temperatura di esercizio da -40 a 85°C (da -40 a 185°F) 3 Temperatura di conservazione da -20 a 50°C (da -4 a 122°F) 4 Temperatura <85RH%

• La temperatura dell’ambiente operativo si riferisce alla temperatura massima e minima media mensile del sito di installazione. Se si prevede di utilizzare il modulo in un luogo con umidità elevata (>85RH%), consultare prima il team di supporto tecnico di EcoFlow per conoscere il metodo di installazione adeguato. Installare il pannello solare in un’area che non sarà ombreggiata durante l’anno. Anche le piccole quantità di ombra devono essere evitate (ad es. linee elettriche aeree, sporco, neve). Per ulteriori linee guida sull’installazione dell’impianto fotovoltaico, fare riferimento alla guida all’installazione dell’impianto fotovoltaico locale o ai requisiti di installazione del produttore.5

Procedura di installazione Precauzioni I metodi di installazione elencati in questo manuale sono solo a scopo di riferimento. Acquistare autonomamente il kit di installazione richiesto. Fare riferimento al manuale del kit corrispondente per la procedura di installazione specica. L’angolo di inclinazione dell’installazione del pannello solare deve essere mantenuto al di sopra di 10°, altrimenti è probabile che si accumuli polvere e si rovinino le prestazioni del modulo. Se l’angolo di inclinazione è troppo piccolo, aumentare la frequenza di pulizia del pannello solare. Durante l’installazione dell’impianto fotovoltaico, si consiglia di installare un pannello solare con aspetto e colore simili. Lo spazio tra due pannelli solari adiacenti non deve essere inferiore a 20mm. La distanza minima tra il telaio di un singolo pannello solare e il piano di installazione deve essere di 40mm. Durante la progettazione dell’impianto è necessario considerare il carico massimo di progetto del pannello solare, nonché le forze eccessive dovute all’espansione termica della struttura di supporto. La progettazione dell’installazione di un impianto specico è responsabilità dell’azienda di installazione. Installazione della staa triangolare L’impianto può regolare in modo flessibile l’angolo di elevazione attraverso la regolazione della staffa, per mantenere il pannello solare a un angolo verticale rispetto alla luce del sole. Può anche essere ssato a livello piatto per un lungo periodo di tempo. Si consiglia di posizionare i moduli orizzontalmente durante l’uso per garantire la stabilità dell’impianto. Utilizzare il kit staffa triangolare per l’installazione. Il kit include la staffa di fissaggio, la staffa di regolazione e i bulloni in dotazione. Se necessario, visitare il canale di vendita uciale di EcoFlow per le informazioni di acquisto pertinenti. Modalità di installazione Staa di ssaggio Staa regolabile Staa di ssaggio Area di incollaggio (grigia) Area del punzone6

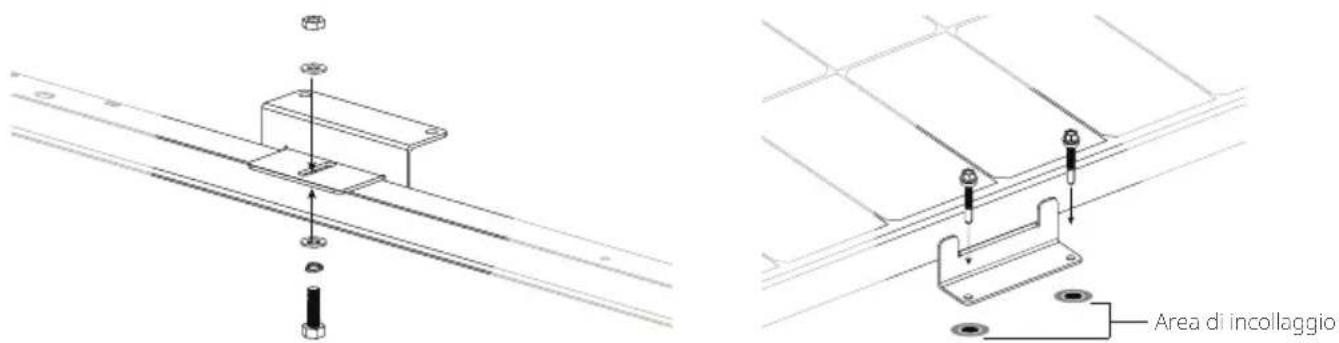

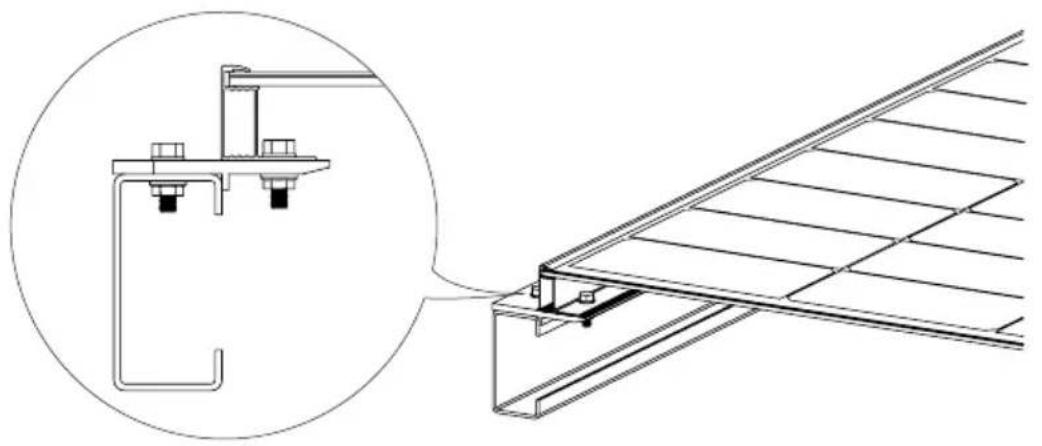

Installazione dei bulloni I pannelli solari di questo impianto possono essere ssati sulla staa tramite un kit di bulloni. Si consiglia di po- sizionare il modulo verticalmente mentre si utilizzano i bulloni per garantire la stabilità dell’impianto. Utilizzare il kit di bulloni per ssare il pannello solare sul sistema di stae. Le coppie applicate sono 16–20N·m per M8 e 14–18N·m per M6. È necessario acquistare il kit di bulloni in autonomia. Selezionare materiali di ssaggio in acciaio inossidabile anticorrosione. Installazione della staa di supporto I pannelli solari di questo impianto possono essere ssati parallelamente alla supercie di installazione utilizzando le stae di supporto. Ogni modulo richiede l’installazione di almeno otto stae di supporto per garantire la stabilità dell’impianto. Utilizzare il kit staa di supporto per collegare il pannello solare e utilizzare le viti forate per ssare il pannello solare alla supercie di pre-installazione. Se necessario, visitare il canale di vendita uciale di EcoFlow per le informazioni di acquisto pertinenti sul kit. Modalità di installazione Contenuto della confezione

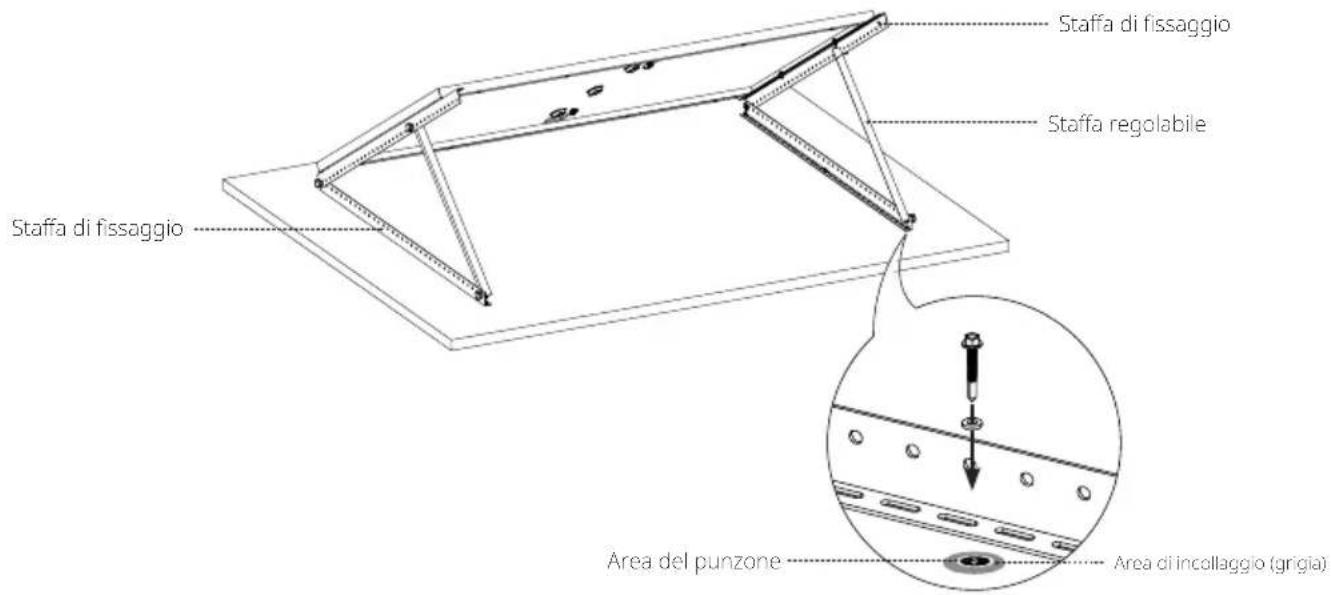

• Un pannello solare da 400W richiede almeno 2 set di stae di supporto Contenuto della confezione Fissare la staa di supporto e il pannello solare. Utilizzare il foro di montaggio per ssare il pannello solare nella posizione di pre-installazione Area di incollaggio7

In questo impianto è possibile utilizzare blocchi di pressione per ssare pannelli solari singoli o per collegare più pannelli solari. Si consiglia di posizionare i pannelli verticalmente durante l’uso per garantire la stabilità dell’impianto. Utilizzare un certo numero di blocchi di pressione e bulloni M8 per fissare il modulo sulla staffa. Ogni modulo deve essere ssato con almeno quattro blocchi di pressione. La coppia applicata è di 16–20N·m. È necessario acquistare i blocchi di pressione e il kit di bulloni in autonomia, assicurarsi che la lunghezza dei blocchi di pressione sia superiore a 50mm e che lo spessore sia superiore a 3mm. Installazione dei blocchi di pressione Considerando la situazione eettiva del carico generato da vento e neve in loco, potrebbe essere necessario uti- lizzare altri mezzi per garantire la stabilità dell’impianto, quali aumentare il numero di blocchi di pressione, raor- zare i fori di montaggio o aumentare la lunghezza dei blocchi di pressione. Assicurarsi che il telaio di alluminio non venga deformato dalla pressione del blocco di pressione. Allo stesso tem- po, non utilizzare blocchi di pressione troppo spessi né proiettare sul modulo. È necessario assicurarsi che il blocco di pressione sia a contatto con la supercie del pannello solare per più di 7mm ed evitare di bloccare la parte anteriore del pannello solare.

• Blocco di pressione laterale 7mm

• Blocco di pressione centrale 7mm8

Cura e manutenzione Per mantenere prestazioni ottimali del modulo, si consiglia di eseguire la seguente manutenzione: In caso di accumulo di polvere sulla supercie in vetro del pannello solare, pulirla con una spugna morbida o un panno umido. Per rimuovere lo sporco ostinato, è possibile utilizzare un detergente delicato. Si consiglia di ese- guire la pulizia al mattino e alla sera quando la luce solare è debole (irradiazione

Prevenire l’accumulo di foglie e altri detriti sulla supercie dei pannelli solari. In caso contrario, ciò non solo inu- irà sull’ecienza della generazione di energia, ma causerà anche una corrente locale eccessiva e brucerà i com- ponenti dell’impianto fotovoltaico. Controllare i collegamenti elettrici e meccanici almeno ogni sei mesi per vericare che siano puliti, sicuri e integri. Guasti comuni e relativa gestione Prima della messa in servizio, testare i moduli seriali dell’impianto. Quando si testano le prestazioni dei moduli all’aperto, non collegare l’impianto al carico e prestare attenzione alla sicurezza personale. In caso di generazione di energia anomala, risolvere il problema attenendosi alla seguente procedura:

Controllare tutti i cablaggi per assicurarsi che non vi siano circuiti aperti o collegamenti inadeguati;

Controllare la tensione del circuito aperto di ciascun modulo;

Prima di tutto, coprire il modulo con materiale opaco per controllare la tensione del circuito aperto. Quindi rimuovere il materiale opaco, misurare la tensione del circuito aperto ai suoi terminali e confrontare i dati da entrambi i punti. Se la tensione tra i morsetti dierisce di oltre il 5% dal valore nominale a un’irradiazione

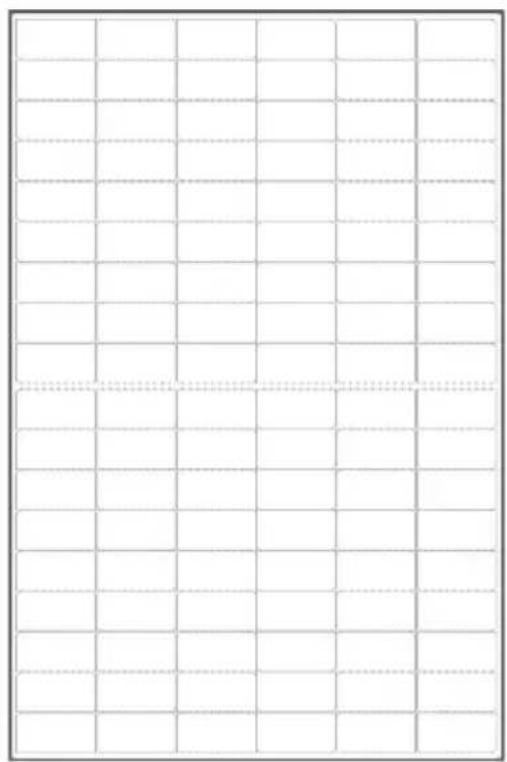

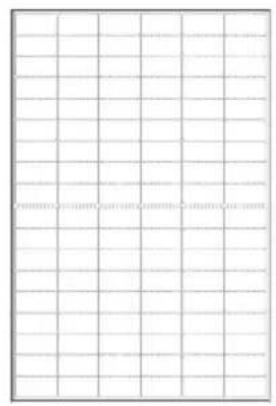

, ciò indica un collegamento elettrico inadeguato. Cosa contiene la confezione Pannello solare (anteriore) Pannello solare (posteriore) Manuale utente e scheda di garanzia Tutti i lavori di messa in servizio e riparazione di questo impianto fotovoltaico devono essere eseguiti da un tecnico qualificato. Seguire le istruzioni di manutenzione per tutti i componenti utilizzati nell’impianto (come stae, regolatori di carica, inverter, batterie, ecc.). Questo modulo del pannello solare è fornito con una scatola di derivazione in tre parti e li da 4 mm

Se è necessario un numero maggiore di questi componenti, visitare il canale di vendita uciale di EcoFlow per le informazioni di acquisto pertinenti.9

FAQ Perché il pannello solare non riesce a raggiungere la potenza nominale durante l’uso eettivo? È normale che la potenza eettiva non raggiunga la potenza nominale. È possibile avvicinarsi alla potenza nominale correggendo i seguenti fattori:

1. Intensità della luce

Le variazioni dell’intensità della luce solare provocano l’oscillazione verso l’alto e verso il basso della potenza in uscita. La potenza effettiva sarà più vicina alla potenza nominale a mezzogiorno in una giornata di sole e sarà inferiore al valore nominale la mattina presto o nel pomeriggio. Anche le condizioni meteorologiche inuiscono sulla quantità di luce solare che risplende sul pannello. Ad esempio, è molto meno probabile ottenere la potenza nominale in condizioni di foschia, nuvolosità o pioggia.

2. Temperatura superciale

La temperatura superciale del pannello solare inuisce sulle sue prestazioni di potenza. Più bassa è la temperatura superciale, migliori saranno le prestazioni di potenza. Ad esempio, quando si utilizzano pannelli solari in inverno, l’energia è solitamente più alta che in estate. I pannelli solari raggiungono generalmente temperature vicine a 60°C (140°F) durante l’estate. Ciò riduce la potenza nominale del 10-15%, nonostante i livelli più elevati di luce sul pannello.

3. Inclinazione della luce

Quando il pannello solare e l’inclinazione della luce sono perpendicolari, è possibile ottenere prestazioni di potenza migliori. Tuttavia, in condizioni di installazione speciali (come il tetto di un camper), il pannello solare può essere utilizzato solo in modo inclinato, il che rende impossibile formare un angolo verticale con la luce solare, determinando una perdita di potenza circa del 5-15%.

4. Ostruzione della luce

Quando si utilizzano pannelli solari, assicurarsi che la superficie non sia coperta, per esempio da ombre, corpi estranei, vetro, ecc., che causeranno un calo signicativo della potenza. Se tutte le condizioni di cui sopra sono soddisfatte, ma la potenza utilizzata è molto inferiore rispetto al valore nominale, potrebbe trattarsi di una situazione di guasto. In questo caso, è possibile contattare il servizio clienti EcoFlow per ricevere assistenza. Qual è l’intervallo di potenza che un pannello solare da 400W può raggiungere in genere? In una giornata di sole senza nuvole e luce solare diretta, l’intervallo di potenza di un pannello solare da 400W è compreso tra 320 e 350W (questi dati sono ottenuti in condizioni di irradiazione di 800-900W/m

e la supercie del pannello a 50°C (122°F)). I dati nominali del pannello solare sono ottenuti mediante test alle condizioni di AM1.5, condizioni meteorologiche di 1000W/m

e temperatura superciale del pannello di 25°C (77°F). Solitamente è possibile ottenere una potenza vicina al valore nominale a mezzogiorno in una giornata di sole in inverno. Qual è l’intervallo di temperatura di esercizio dei pannelli solari? Fare riferimento al contenuto in Come scegliere l’ambiente di installazioneCome scegliere l’ambiente di installazione in questo manuale. Quali sono le precauzioni per l’uso dei pannelli solari? Il pannello solare è realizzato in wafer di silicio monocristallino. Durante l’installazione e l’uso, non lasciarlo cadere a terra con forza né utilizzare strumenti per colpire la supercie. Non calpestare né sedersi sul pannello solare, per evitare di causare la rottura del wafer di silicio monocristallino e inuenzarne così ’utilizzo. Qualsiasi danno articiale invaliderà la garanzia.10
