MANUAL DE USUARIO Solar Panel 400W ECOFLOW

Especicaciones técnicas Información general Potencia nominal Voltaje de circuito abierto Corriente de cortocircuito Voltaje máximo de funcionamiento Corriente máxima de funcionamiento Coeciente de temperatura de potencia nominal Coeciente de temperatura de voltaje de circuito abierto Coeciente de temperatura de corriente de cortocircuito Voltaje máximo del sistema Corriente máxima del fusible 400 W (±3 %) 37,10 V (±3 %) 13,79 A (±5 %) 31,00 V 12,90 A -0,38 %/℃ -0,35 %/℃ 0,06 %/℃ 1500 V CC (UL) 25 A Especicaciones Peso neto Dimensiones Aprox. 21,8 kg (48,1 lb) 1722×1134×35 mm (67,8×44,6×1,38 pulg.) Pruebas y certicación

• Condiciones de prueba estándar: 1000 W/m

Instrucciones de seguridad Instalación Uso

1. Este sistema solar debe ser instalado por una empresa de instalación solar cualicada.

2. No desmonte el módulo ni la placa de identicación por su cuenta, ya que esto podría anular la garantía.

3. Asegúrese de utilizar los componentes de instalación (incluyendo los conectores, cables de conexión y soportes)

que le proporcionamos. Antes de la instalación, el panel solar debe estar completamente cubierto con material opaco y los terminales positivo y negativo deben desconectarse para evitar la generación de energía.

4. Compruebe detenidamente si el panel solar tiene algún cristal roto o un panel trasero dañado. Si es así, deje de

instalarlo o utilizarlo inmediatamente.

5. Al realizar la instalación, no use joyas hechas de metal y utilice únicamente herramientas aisladas aprobadas para

la instalación eléctrica.

6. Cuando se instalan varios paneles solares en serie o en paralelo, el área de sección transversal del cable y la ca-

pacidad del conector deben ser apropiados para la corriente máxima de cortocircuito del sistema.

7. No instale los módulos cerca de llamas abiertas o inamables y explosivos. No instale el sistema solar en lugares

de inmersión en agua, dispositivos de riego o rociadores.

8. No permita que los niños se acerquen al lugar de instalación ni toquen ningún módulo eléctrico.

9. No pise el panel solar ni ninguna pieza.

10. No toque el panel solar (especialmente el panel trasero) con herramientas aladas.

11. Debe cumplir con las normativas locales y nacionales durante las instalaciones en tejados y en tierra.

1. La clasicación de protección contra sobrecorriente del módulo se aplica a los fusibles de CC.

2. No enchufe ni desenchufe ningún conector del sistema mientras el circuito esté bajo carga.

3. Asegúrese de que la clasicación de resistencia al fuego del sistema cumpla con los estándares y con las regula-

ciones locales de seguridad eléctrica y congure los accesorios del módulo (como fusibles, disyuntores, conecto- res de conexión a tierra, etc.) según sea necesario.

4. Asegúrese de que el área de instalación del sistema de paneles solares esté bien ventilada y que los conectores

estén limpios y secos.

5. Todas las conexiones del sistema solar deben estar selladas para evitar la humedad.

6. Al instalar y utilizar el sistema solar, asegúrese de seguir las normas de seguridad para todos los demás módulos

del sistema, incluidos los cables de conexión, conectores, controladores, reguladores de carga, inversores, acu- muladores y otras baterías recargables.

7. No aplique ninguna sustancia que pueda bloquear la luz (como pintura, adhesivo, etc.) a la supercie de recep-

ción de luz del panel solar.

8. No irradie directamente la supercie del módulo con luz solar amplicada articialmente.

9. No coloque objetos pesados en el panel solar durante el uso para evitar dañar el panel.3

Requisitos previos a la instalación Cómo conectar varios paneles solares Puede conectar varios paneles solares en serie o en paralelo, pero se recomienda el método de conexión en serie. Adquiera por su cuenta el cable alargador, el cable paralelo y otros accesorios necesarios para la conexión. También debe tenerse en cuenta que todas las conexiones en un sistema de paneles solares deben realizarse utilizando paneles solares con las mismas especicaciones. Método de conexión:

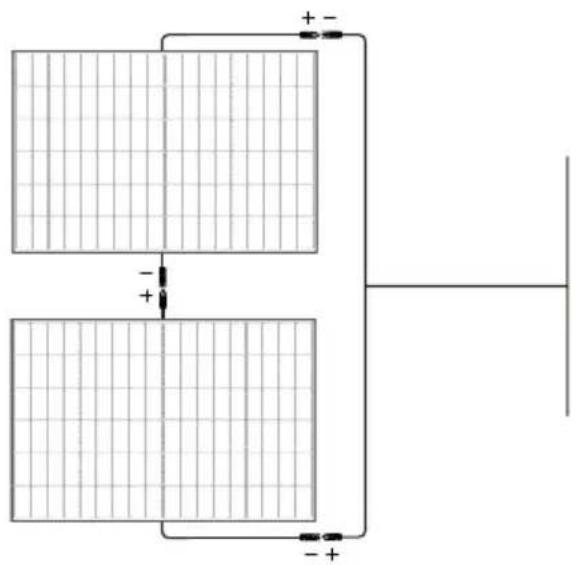

1. Conexión en serie

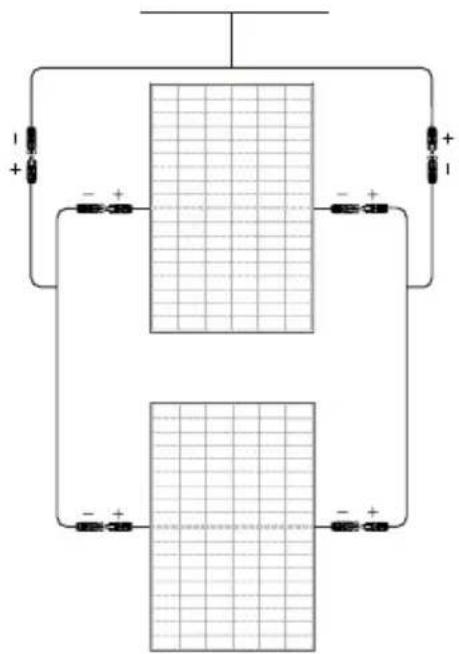

2. Conexión en paralelo

La conexión en serie puede aumentar la tensión. Al conectar en serie, conecte el polo positivo de un módulo al polo negativo del segundo módulo. La conexión en paralelo puede aumentar el valor de corriente. Para la conexión en paralelo, conecte los cables po- sitivo y negativo de un módulo con los de un segundo módulo correspondientemente.4

Cómo utilizar el oricio de montaje Al instalar el soporte, asegúrese de utilizar los oricios de montaje reservados para el panel solar. No modique el bastidor del módulo sin permiso, ya que esto podría anular la garantía. Ubicación especíca como se muestra a con- tinuación: Cómo elegir el entorno de instalación Oricio de montaje Número: 12; tamaño: 14 × 9 mm Para garantizar el funcionamiento normal del panel solar, elija el entorno de instalación adecuado de acuerdo con la siguiente tabla: N.º Condiciones de entorno Rango 1 Temperatura de funcionamiento recomendada -20 a 50 °C (-4 a 122 °F) 2 Límites de temperatura de funcionamiento -40 a 85 °C (-40 a 185 °F) 3 Temperatura de almacenamiento -20 a 50 °C (-4 a 122 °F) 4 Temperatura <85 RH %

• La temperatura del entorno de funcionamiento hace referencia a la temperatura máxima y mínima promedio mensual del lugar de instalación. Si tiene previsto utilizar el módulo en un lugar con una humedad elevada (>85 RH %), consulte primero al equipo de asistencia técnica de EcoFlow para usar un método de instalación adecuado. Instale el panel solar en un área que no vaya a estar a la sombra en ningún momento del año. Debe evitarse incluso cualquier cosa que pueda hacer sombra (p. ej., líneas aéreas, suciedad, nieve…). Para obtener más información sobre las pautas de instalación del sistema solar, consulte la guía de instalación del sistema solar local o los requisitos de instalación del fabricante.5

Pasos de instalación Precauciones Los métodos de instalación enumerados en este manual son solo de referencia. Compre usted mismo el kit de instalación requerido. Para conocer los pasos de instalación específicos, consulte el manual del kit correspondiente. El ángulo de inclinación de la instalación del panel solar debe mantenerse por encima de los 10°; de lo contrario, es probable que se acumule polvo y se dañe el rendimiento del módulo. Si el ángulo de inclinación es demasiado pequeño, aumente la frecuencia de limpieza del panel solar. Durante la instalación del sistema solar, se recomienda instalar un panel solar con un aspecto y color similares juntos. El espacio entre dos paneles solares adyacentes no debe ser inferior a 20mm. La distancia mínima entre el bastidor de un único panel solar y el plano de instalación debe ser de 40mm. La carga máxima de diseño del panel solar, así como las fuerzas excesivas debidas a la expansión térmica de la estructura de soporte, deben tenerse en cuenta durante el diseño del sistema. El diseño específico de la instalación del sistema es responsabilidad de la empresa de instalación. Instalación del soporte triangular El sistema puede regular de forma exible el ángulo de elevación ajustando el soporte para mantener el panel solar en un ángulo vertical con respecto a la luz solar. También se puede jar en un nivel plano durante un largo periodo de tiempo. Se recomienda colocar los módulos horizontalmente durante el uso para garantizar la estabilidad del sistema. Utilice el kit de soporte triangular para la instalación. El kit incluye el soporte de fijación, el soporte de ajuste y los pernos acoplados. Si es necesario, visite el canal de ventas oficial de EcoFlow para obtener la información de compra pertinente. Cómo instalar Soporte de jación Soporte ajustable Soporte de jación Área de pegado (gris) Área de perforación6

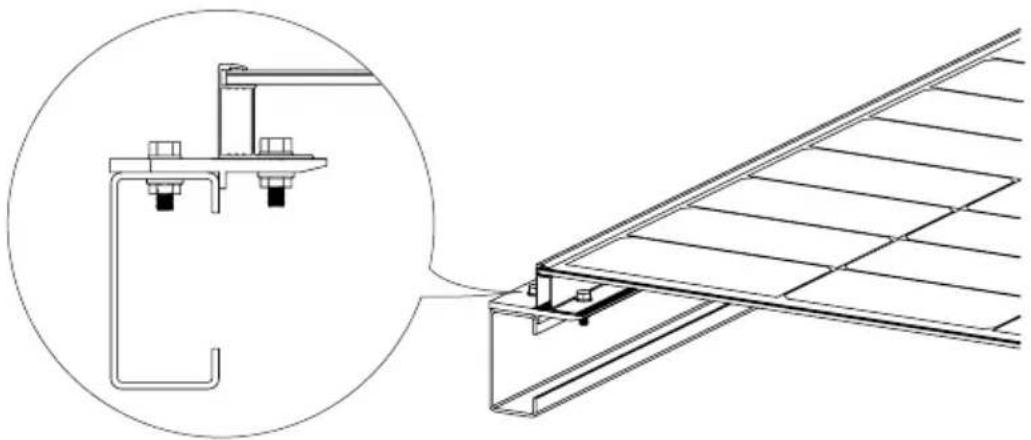

Instalación del perno Los paneles solares de este sistema se pueden jar en el soporte con un kit de pernos. Se recomienda colocar el módulo verticalmente cuando se utilicen los pernos para garantizar la estabilidad del sistema. Utilice el kit de pernos para jar el panel solar en el sistema de soporte. Los pares de apriete aplicados son de 16–20 N·m para M8 y de 14–18 N·m para M6. Debe comprar el kit de pernos usted mismo (seleccione materiales de jación de acero inoxidable anti- corrosión). Instalación del soporte de base Los paneles solares de este sistema se pueden jar paralelos a la supercie de instalación utilizando los soportes. Cada módulo requiere la instalación de al menos ocho soportes de base para garantizar la estabilidad del sistema. Utilice el kit de soporte de base para conectar el panel solar y je el panel a la supercie de preinstalación con los tornillos de perforación. Si es necesario, visite el canal de ventas oficial de EcoFlow para obtener la información de compra pertinente del kit. Cómo instalar Lista de paquetes

• Un panel solar de 400 W necesita al menos 2 juegos de soportes de base. Lista de paquetes Fije el soporte de base y el panel solar. Utilice el oricio de montaje para jar la posición de preinstalación del panel solar Área de pegado7

En este sistema, los bloques de prensado se pueden utilizar para fijar paneles solares individuales o conectar múltiples paneles solares. Se recomienda colocar los paneles verticalmente durante el uso para garantizar la estabilidad del sistema. Utilice un cierto número de bloques de presión y pernos M8 para jar el módulo en el soporte. Cada módulo debe jarse con al menos cuatro bloques de presión. El par aplicado es de 16–20 N·m. Debe comprar los bloques de prensado y el kit de pernos usted mismo.Asegúrese de que la longitud de los bloques de presión sea superior a 50 mm y el grosor sea superior a 3 mm. Instalación del bloque de presión Teniendo en cuenta la situación real de la carga de viento y nieve local, es posible que necesite utilizar otros me- dios para garantizar la estabilidad del sistema, como aumentar el número de bloques de presión, fortalecer los oricios de montaje o aumentar la longitud de los bloques de presión. No permita que el bastidor de aluminio se deforme debido a la presión del bloque de presión. Tampoco utilice bloques de presión demasiado gruesos ni proyecte sombras sobre el módulo. Es necesario asegurarse de que el bloque de presión esté en contacto con la supercie del panel solar en más de 7 mm, y evitar bloquear la parte frontal del panel solar.

• Bloque de presión lateral 7mm

• Bloque de presión central 7mm8

Cuidado y mantenimiento Se recomienda el siguiente mantenimiento para mantener el rendimiento óptimo del módulo: Cuando haya acumulación de polvo en la supercie de vidrio del panel solar, límpielo con una esponja suave o un paño húmedo. Para eliminar la suciedad resistente, puede limpiarla con un detergente suave. Se recomienda limpiarlo por la mañana y por la noche, cuando la luz del sol sea débil (irradiancia de

Evite la acumulación de hojas y otros residuos en la supercie de los paneles solares. De lo contrario, esto no solo afectará a la eciencia de la generación de energía, sino que también causará una corriente local excesiva y quemará los componentes solares. Compruebe las conexiones eléctricas y mecánicas al menos cada seis meses para asegurarse de que estén lim- pias, seguras y sin daños. Fallos comunes y manejo Antes de la puesta en marcha, pruebe los módulos en serie del sistema. Al probar el rendimiento del módulo en exteriores, no conecte el sistema a la carga y preste atención a la seguri- dad personal. Si se produce una generación de energía anormal, solucione el problema siguiendo los pasos que se indican a continuación:

Compruebe todo el cableado para asegurarse de que no haya circuitos abiertos ni conexiones decientes;

Compruebe el voltaje de circuito abierto de cada módulo;

Cubra primero el módulo con material opaco para comprobar el voltaje de circuito abierto. A continuación, retire el material opaco, mida el voltaje de circuito abierto en sus terminales y compare los datos de ambos puntos. Si la tensión entre los terminales diere en más del 5% del valor nominal a una irradiancia de

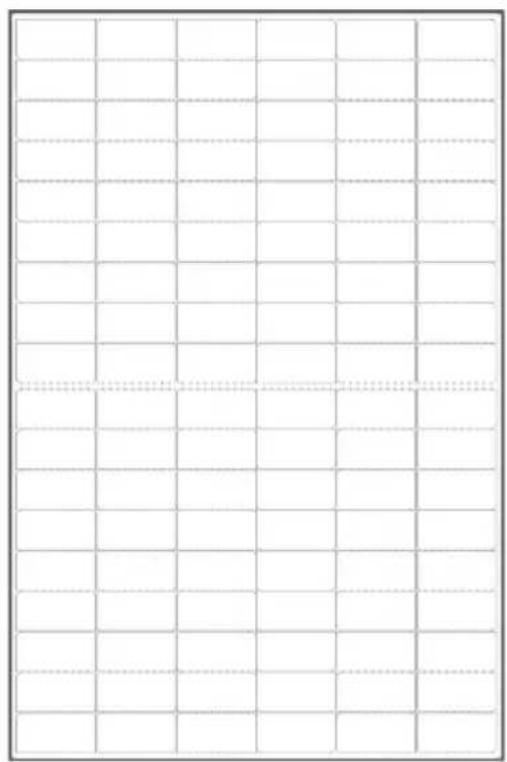

, esto indica una mala conexión eléctrica. Componentes Panel solar (delantero) Panel solar (trasero) Manual del usuario y garantía Todos los trabajos de puesta en marcha y reparación de este sistema solar deben ser realizados por un técnico solar cualificado. Deben seguirse las instrucciones de mantenimiento de todos los componentes utilizados en el sistema (como soportes, reguladores de carga, inversores, baterías, etc.).9

Preguntas frecuentes ¿Por qué el panel solar no puede alcanzar la potencia nominal en uso real? Es normal que la potencia real no alcance la potencia nominal. Puede acercarse más a la potencia nominal corrigiendo los siguientes factores:

1. Intensidad de la luz

Los cambios en la intensidad de la luz solar provocarán que la potencia de salida uctúe hacia arriba y hacia abajo. La potencia real estará más cerca de la potencia nominal cuando se utilice al mediodía en un día soleado, y será menor que el valor nominal en la mañana temprano o en la tarde. Las condiciones climáticas también afectarán la cantidad de luz solar que llegue al panel. Por ejemplo, es mucho menos probable que alcance la potencia nominal en condiciones de niebla, nubosidad o lluvia.

2. Temperatura de la supercie

La temperatura de la supercie del panel solar afecta al rendimiento energético del panel solar. Cuanto menor sea la temperatura de la supercie, mejor será el rendimiento de potencia. Por ejemplo, cuando se utilizan paneles solares en invierno, la potencia suele ser mayor que en verano. Los paneles solares suelen alcanzar temperaturas cercanas a los 60 °C (140 °F) durante el verano. Esto reduce la potencia nominal en un 10–15 %, a pesar de que lleguen niveles más altos de luz al panel.

Cuando el panel solar y el ángulo de luz son perpendiculares, se puede obtener un mejor rendimiento energético. Sin embargo, en condiciones especiales de instalación (como el techo de un vehículo recreativo), el panel solar solo se puede utilizar de forma plana, lo que hace imposible formar un ángulo vertical con la luz solar, lo que a su vez provoca una pérdida de potencia de aproximadamente el 5-15 %.

4. Oclusión de la luz

Cuando utilice paneles solares, intente asegurarse de que la supercie no esté cubierta, incluida la proyección, objetos extraños, vidrio, etc., pues esto provocará una caída signicativa de la potencia. Si se cumplen todas las condiciones anteriores, pero la potencia utilizada es mucho menor que el valor nominal, puede que se trate de un fallo. En este caso, puede ponerse en contacto con el servicio de atención al cliente de EcoFlow para obtener ayuda. ¿Cuál es el rango de potencia que normalmente puede alcanzar un panel solar de 400W? En un día soleado sin nubes y luz solar directa, el rango de potencia de un panel solar de 400 W está entre 320 y 350W (estos datos se obtienen en condiciones de irradiancia de 800 a 900 W/m

y la supercie del panel a 50 °C (122 °F)). Los datos nominales del panel solar se obtienen mediante pruebas en las condiciones de AM1,5, condiciones meteorológicas de 1000 W/m

y una temperatura supercial del panel de 25 °C (77 °F). Por lo general, se puede alcanzar una potencia cercana al valor nominal al mediodía en un día soleado en invierno. ¿Cuál es el rango de temperatura de funcionamiento de los paneles solares? Consulte el apartado Cómo elegir el entorno de instalaciónCómo elegir el entorno de instalación en este manual.en este manual. Este módulo de panel solar se suministra con una caja de conexiones de tres partes y cables de 4 mm². Si necesita más de estos componentes, visite el canal de ventas ocial de EcoFlow para obte- ner la información de compra pertinente.10
