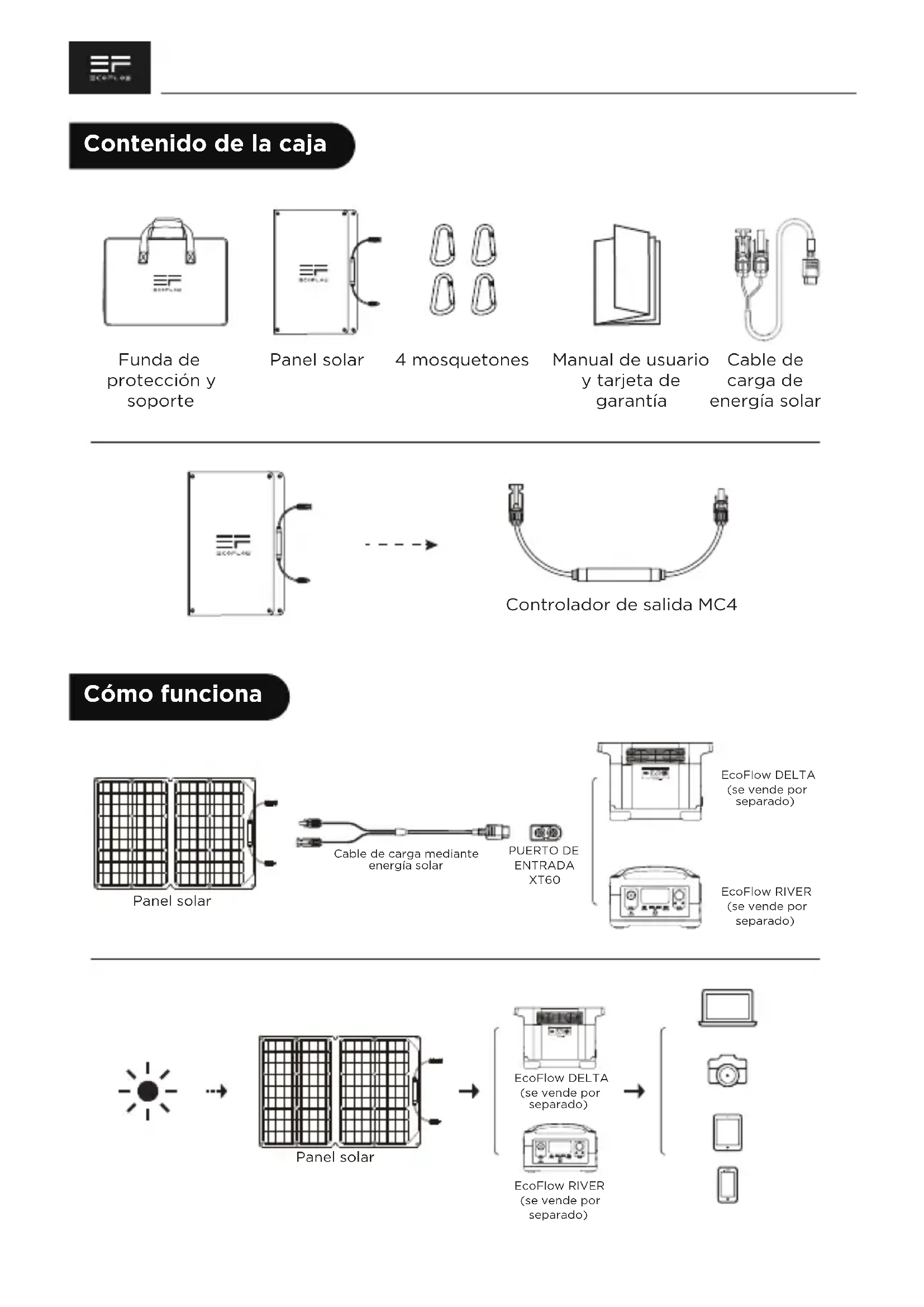

Contenido de la caja

Funda de protección y soporte

SC14.5.6

Panel solar

4 mosquetones

Manual de usuario y tarjeta de garantía

Cable de carga de energía solar

Controlador de salida MC4

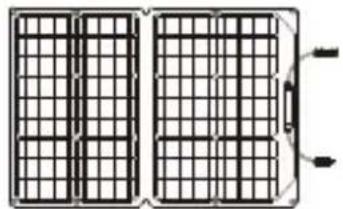

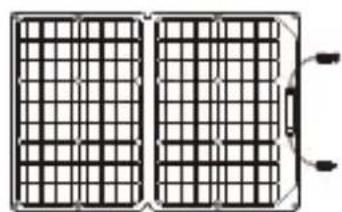

Cómo funciona

Cable de carga mediante energía solar

PUERTO DE ENTRADA XT60

EcoFlow DELTA (se vende por separado)

EcoFlow RIVER (se vende por separado)

EcoFlow DELTA (se vende por separado)

EcoFlow RIVER (se vende por separado)

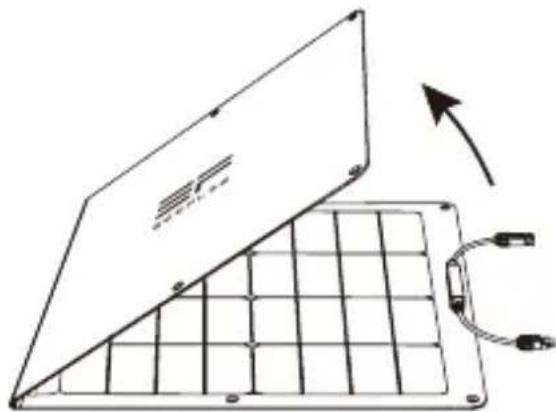

Configuración del panel solar

1

Este cable sólo puede utilizarse para la conexión entre los paneles solares y el almacenamiento de energía.

5

90°

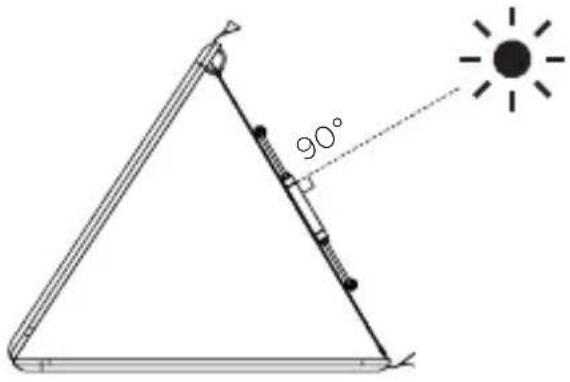

Para aumentar la eficiencia del panel solar EcoFlow de 160 W, úselo con exposición directa al sol, colóquelo en perpendicular a la luz solar y compruebe que esté libre de obstrucciones.

6
Ajuste el ángulo

30° 80°

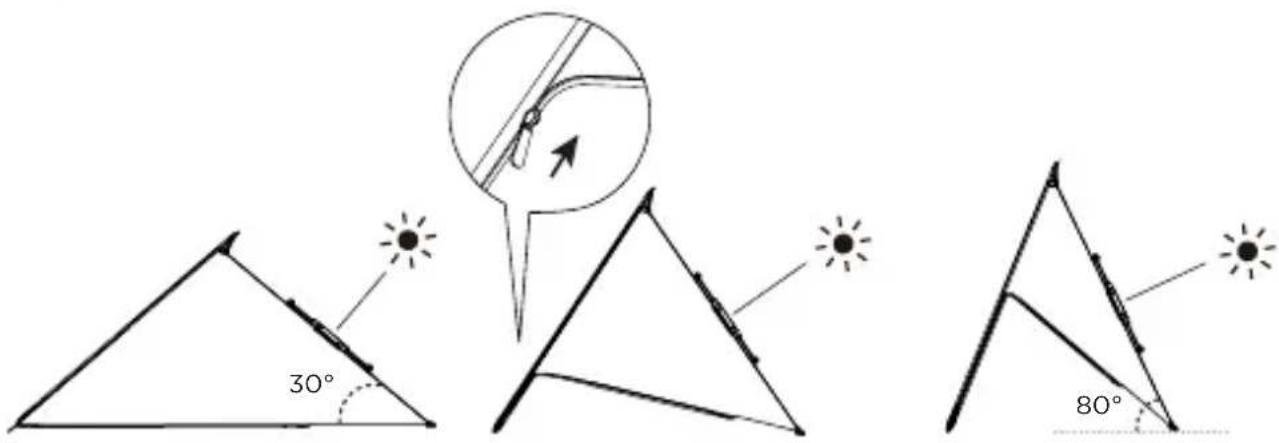

Para mejorar los resultados de carga, la funda de protección también se puede utilizar como soporte para sostener el panel solar en un ángulo de 30°-80°.

7

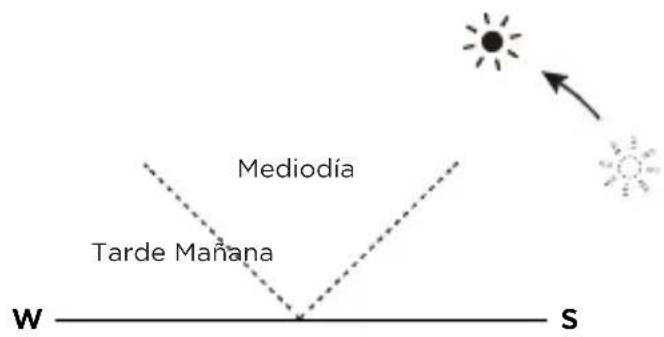

Mediodía Tarde Mañana W ———— S

La función de soporte solo debe utilizarse antes de las 10:00 o después de las 14:00. Para utilizar el producto al sol del mediodía, solo tiene que colocar el panel solar en el suelo.

Carga solar más rápida

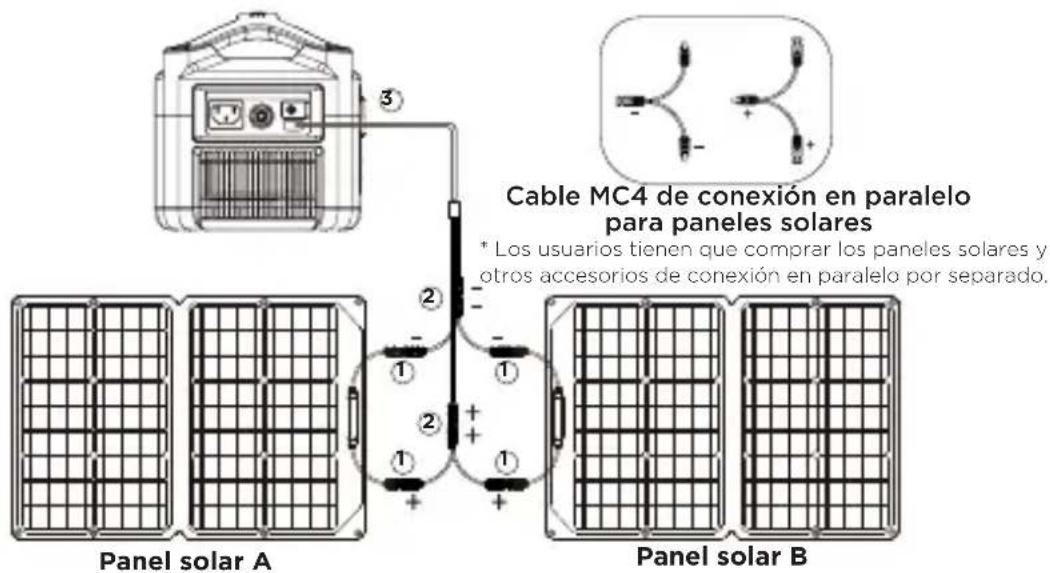

Cableado de paneles solares en paralelo

(consulte la figura siguiente)

1. Conecte los polos positivos de los dos paneles solares con el cable MC4 de conexión en paralelo y repita el paso para los polos negativos.
2. Conecte los conectores del cable de conexión en paralelo (lado de salida) con los conectores MC4 del cable de carga solar (cable de MC4 a XT60), respectivamente.
3. Conecte el conector XT60 del cable de carga solar (cable de MC4 a XT60) al puerto XT60 del generador de energía portátil para recargar la unidad.

Cable MC4 de conexión en paralelo para paneles solares * Los usuarios tienen que comprar los paneles solares y otros accesorios de conexión en paralelo por separado. Panel solar A Panel solar B

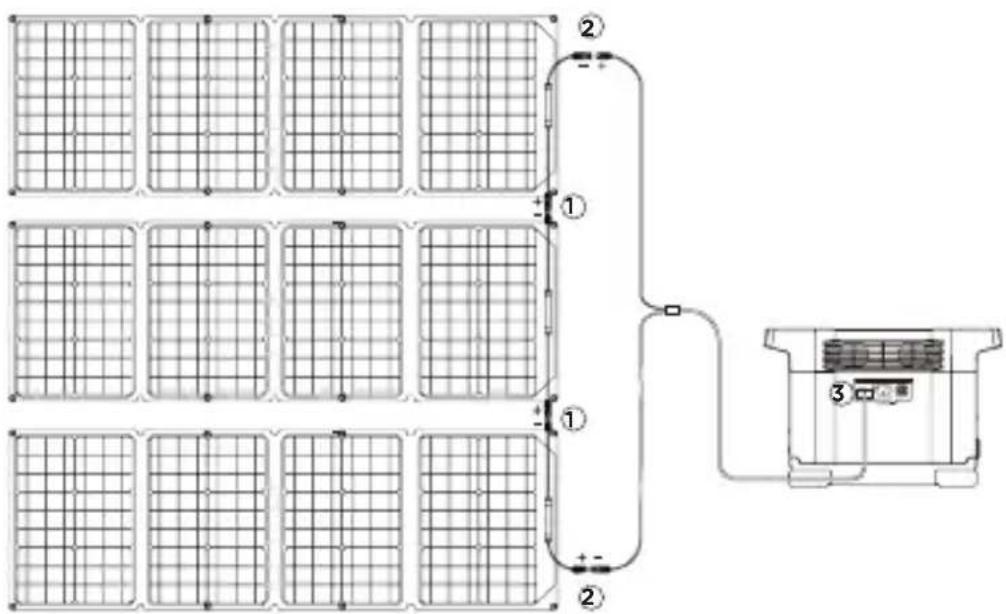

Cableado de paneles solares en serie

(consulte la figura siguiente)

1. Encaje el conector macho de un panel solar en el conector hembra del otro, respectivamente, para conectar los tres paneles solares en serie.
2. Cablee los dos conectores que no se cablearon en el paso 1 con el cable de carga solar (cable de MC4 a XT60), respectivamente.
3. Conecte el conector XT60 del cable de carga solar (cable de MC4 a XT60) al puerto XT60 del generador de energía portátil para recargar la unidad.

* Para obtener más información sobre los métodos de carga solar, consulte el manual de usuario del generador de energía portátil correspondiente.

Especificaciones técnicas

Panel solar de 160 W

Potencia nominal: 160 W(+/-5 W)*

Tensión de circuito abierto: 21,4 V

Tensión de funcionamiento: 18,2 V

Corriente de cortocircuito: 9,6 A

Corriente de funcionamiento: 8,8 A

Eficiencia: 21%-22%

Tipo de celda: Silicio monocristalino

Tipo de conector: MC4

General

Panel solar: Aprox. 12,3 lb (5,6 kg)

Dimensiones (sin plegar):

Dimensiones (plegado):

Ensayos y certificación

IP68

Panel solar de 60 W

Potencia nominal: 60 W(+/-5 W)*

Tensión de circuito abierto: 21,6 V

Tensión de funcionamiento: 18,2 V

Corriente de cortocircuito: 3,5 A

Corriente de funcionamiento: 3,3 A

Eficiencia: 21%-22%

Tipo de celda: Silicio monocristalino

Tipo de conector: MC4

General

Panel solar: 5,5 lb (2,5 kg)

Dimensiones (sin plegar):

Dimensiones (plegado):

Ensayos y certificación

IP67

Especificaciones del coeficiente de temperatura

TKPower -(0,39+/-0,02) %/k

TKVoltage -(0,33+/-0,03) %/k

TKCurrent +(0,06+/-0,015) %/k
