BEDIENUNGSANLEITUNG Solar Panel 60W ECOFLOW

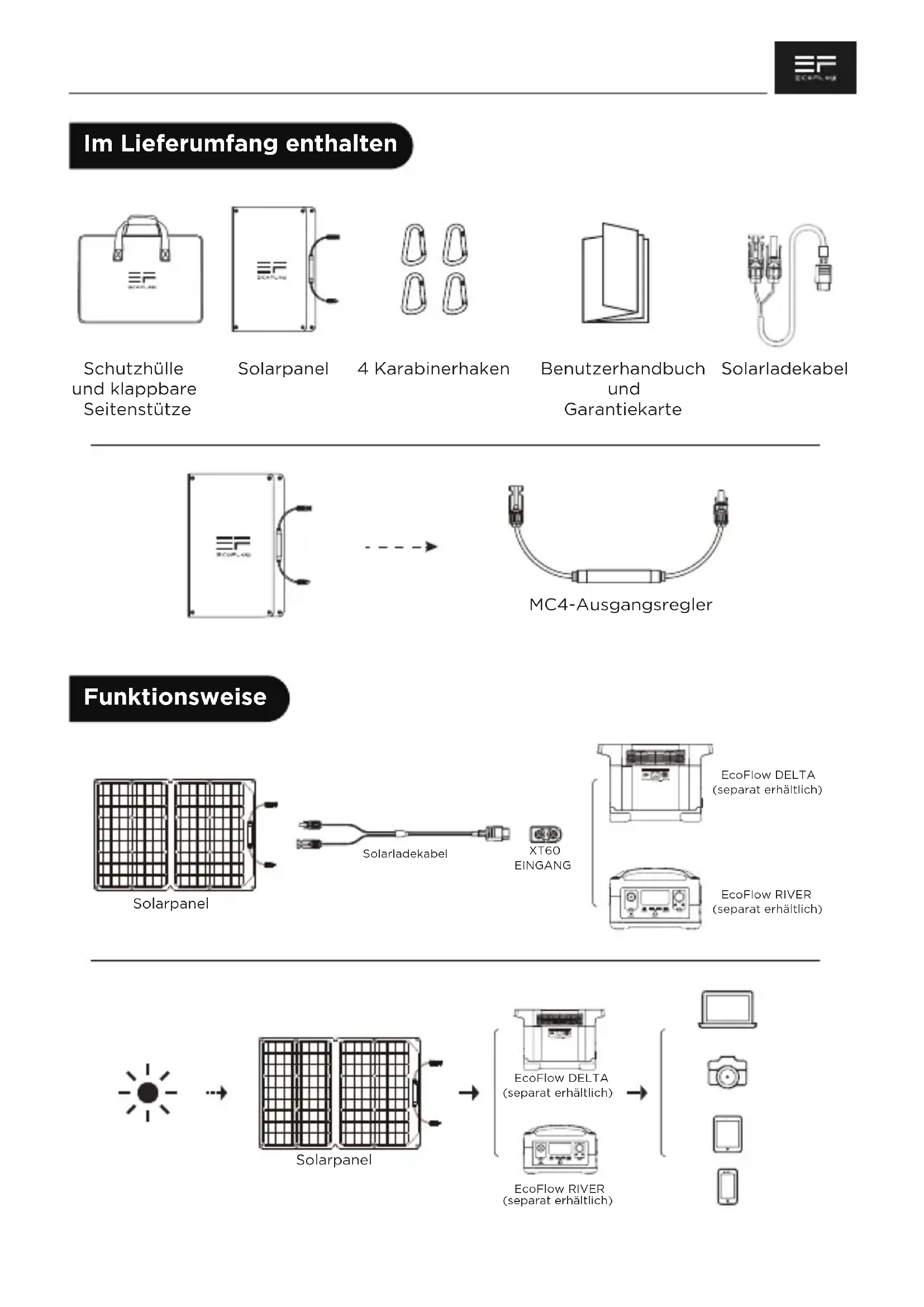

Im Lieferumfang enthalten
4 Karabinerhaken
Benutzerhandbuch
und
Garantiekarte
Solarladekabel
EcoFlow DELTA (separat erhältlich)
EcoFlow RIVER (separat erhältlich)
EcoFlow DELTA (separat erhältlich)
EcoFlow RIVER (separat erhältlich)
Aufstellung des Solarpanels
1
Dieses Kabel darf nur für die Verbindung zwischen Solarmodulen und Energiespeicher verwendet werden.
Es ist verboten, sie für die Zusammenschaltung von Solarmodulen oder für andere Anschlusszwecke zu verwenden.
5
6
Anpassen des Winkels
7
Beschleunigung der Solarladung

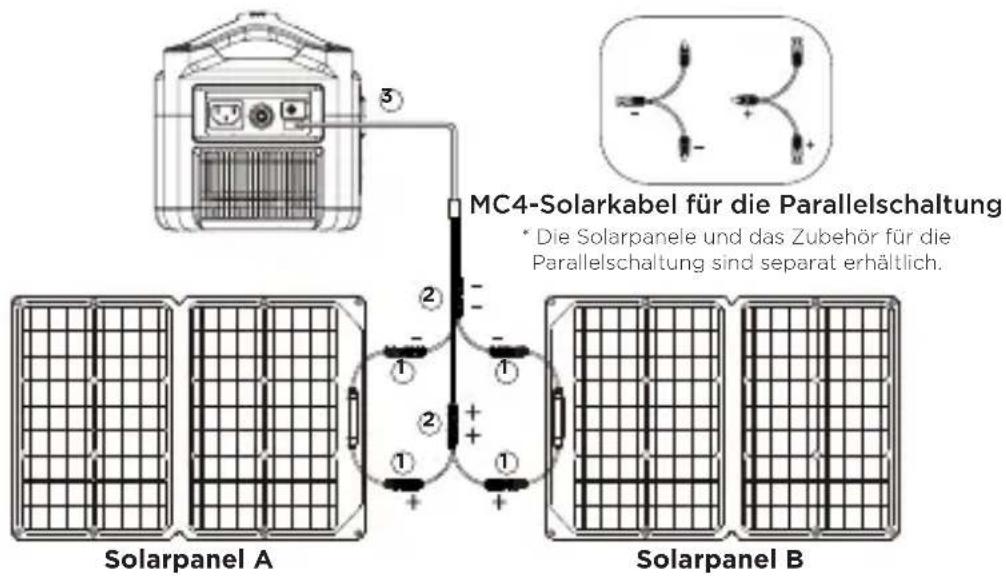

Parallelschaltung von Solarpanelen
(siehe Abbildung unten)
- Verbinden Sie die Pluspole der zwei Solarpanele mit dem MC4-Parallelkabel und wiederholen Sie den Schritt bei den Minuspolen.
- Verbinden Sie die Steckverbinder des Parallelkabels (Ausgangsseite) mit den MC4-Steckverbindern des Solar-Ladekabels (MC4-zu-XT60-Kabel).
- Verbinden Sie den XT60-Steckverbinder am Solar-Ladekabel (MC4-zu-XT60-Kabel) mit dem XT60-Eingang an der tragbaren Powerstation, um diese aufzuladen.
(siehe Abbildung unten)
-
Stecken Sie den Stecker eines Solarpanels in die Buchse eines anderen, um drei Solarpanele in Reihe zu schalten.
-
Verbinden Sie die beiden in Schritt 1 nicht verdrahteten Steckverbinder jeweils mit dem Solar-Ladekabel (MC4-zu-XT60-Kabel).
-
Verbinden Sie den XT60-Steckverbinder am Solar-Ladekabel (MC4-zu-XT60-Kabel) mit dem XT60-Eingang an der tragbaren Powerstation, um diese aufzuladen.
* Weitere Informationen und Hinweise zum Aufladen mit Solarstrom finden Sie im Benutzerhandbuch Ihrer tragbaren Powerstation.
Technische Spezifikationen
160-W-Solarmodul
| Nennleistung: 160 W (+/-5 W)* |
| Leerlaufspannung: 21,4 V |
| Betriebsspannung: 18,2 V |
| Kurzschlussstrom: 9,6 A |
| Betriebsstrom: 8,8 A |
| Wirkungsgrad: 21% - 22% |
| Zellentyp: Monokristallines Silizium |
| Steckertyp: MC4 |
Allgemeines
| Solarpanel: ca. 12,3 lbs (5,6 kg) |
| Abmessungen (entfaltet): |
| Abmessungen (gefaltet): |
Tests und Zertifizierungen
IP68
60-W-Solarmodul
| Nennleistung: 60 W (+/-5 W)* |
| Leerlaufspannung: 21,6 V |
| Betriebsspannung: 18,2 V |
| Kurzschlussstrom: 3,5 A |
| Betriebsstrom: 3,3 A |
| Wirkungsgrad: 21% - 22% |
| Zellentyp: Monokristallines Silizium |
| Steckertyp: MC4 |
Allgemeines
| Solarpanel: 5,5 lbs (2,5 kg) |
| Abmessungen (entfaltet): |
| Abmessungen (gefaltet): |
Tests und Zertifizierungen
IP67
*Standardtestbedingungen: 1000 W/m², 1,5 AM, 25 °C
Temperaturkoeffizienten
TK Leistung -(0,39 +/-0,02) %/k
TK Spannung -(0,33 +/-0,03) %/k
TK Strom +(0,06 +/-0,015) %/k
