GEBRUIKSAANWIJZING Solar Panel 60W ECOFLOW

Neem contact met ons op:

ecoflow.com

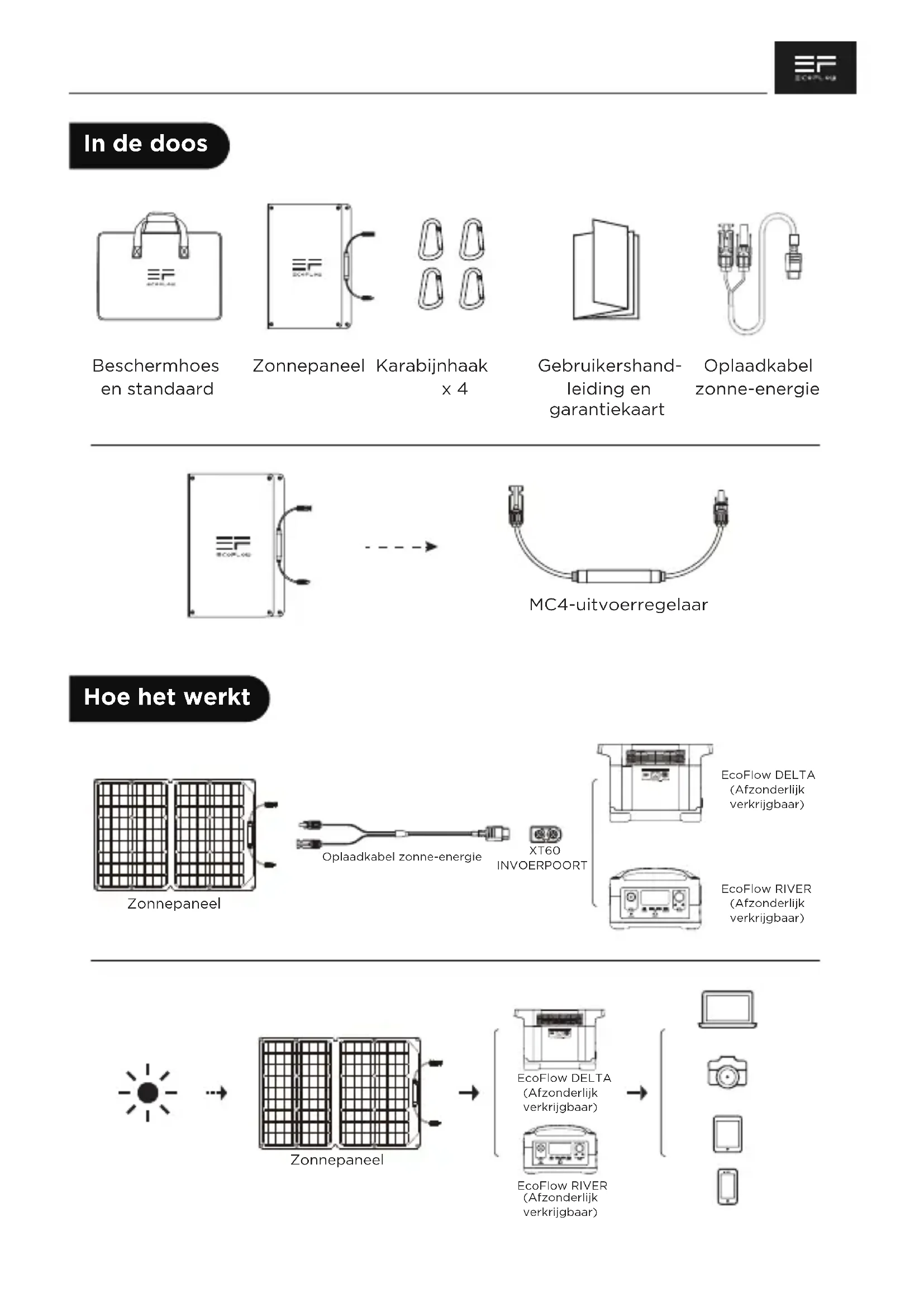

Beschermhoes en standaard

Zonnepaneel Karabijnhaak x 4

Gebruikershand- leiding en garantiekaart

Oplaadkabel zonne-energie

三F 三COP-1.02

EcoFlow DELTA (Afzonderlijk verkrijgbaar)

EcoFlow RIVER (Afzonderlijk verkrijgbaar)

EcoFlow DELTA (Afzonderlijk verkrijgbaar)

EcoFlow RIVER (Afzonderlijk verkrijgbaar)

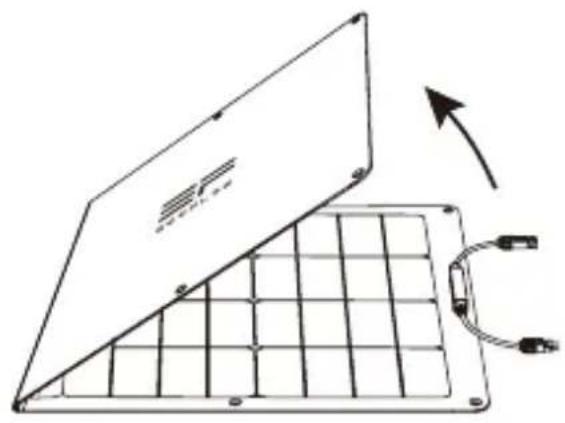

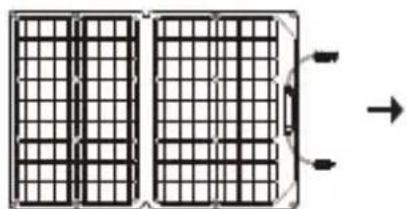

Uw zonnepaneelsysteem

1

Deze kabel mag alleen worden gebruikt voor de verbinding tussen zonnepanelen en energieopslag. Het is verboden deze te gebruiken voor de onderlinge verbinding van zonnepanelen of voor andere verbindingsdoeleinden.

5

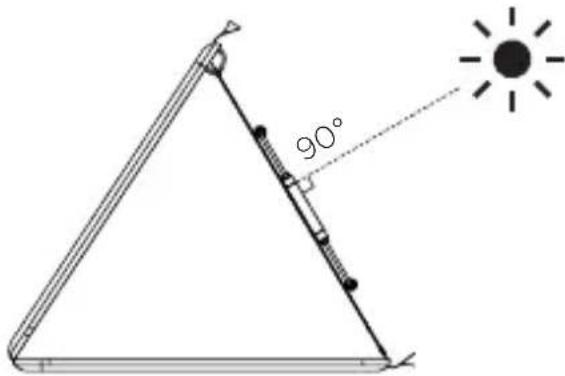

90°

Om de efficiëntie van het EcoFlow 160W-zonnepaneel te verhogen, gebruikt u het in direct zonlicht, plaatst u het loodrecht op het zonlicht en zorgt u ervoor dat de zonnepanelen niet worden geblokkeerd.

6

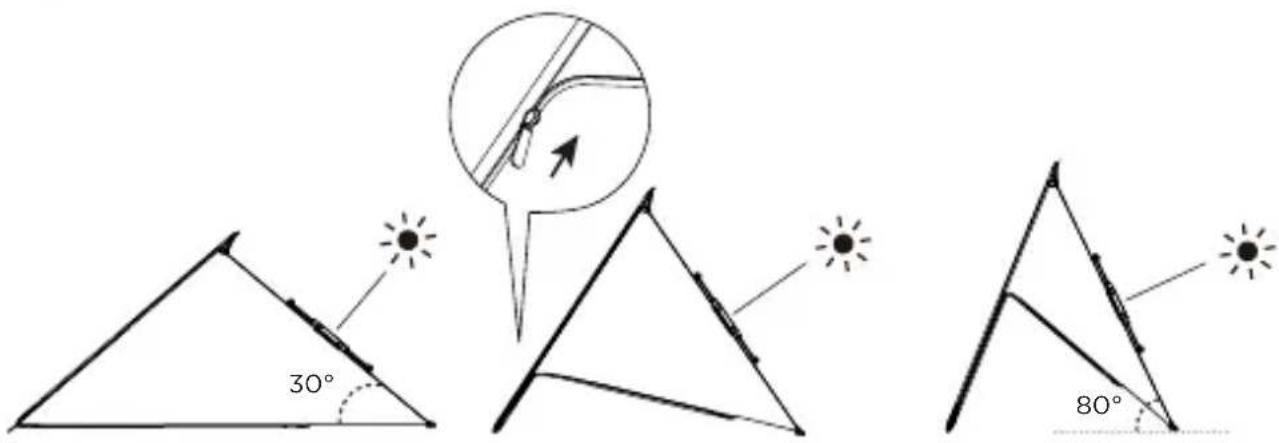

Pas de hoek aan

30° 80°

Voor een beter laadresultaat kan de beschermhoes ook worden gebruikt als standaard om het zonnepaneel onder een hoek van 30°-80° op te zetten.

7

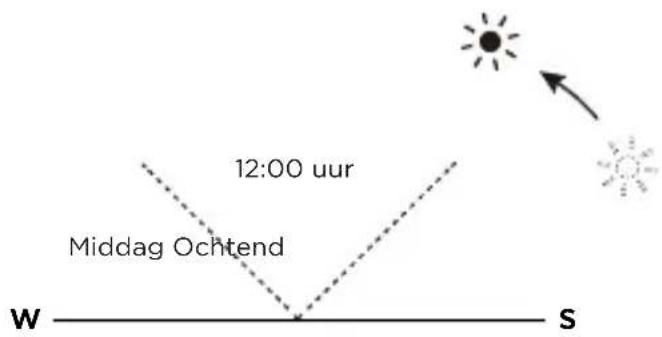

12:00 uur Middag Ochtend W ———— S

De standaard dient alleen te worden gebruikt vóór 10:00 uur of na 14:00 uur. Als u het product tijdens de middagzon wilt gebruiken, plaatst u het zonnepaneel plat op de grond.

Sneller opladen

Zonnepanelen parallel bedraden

(Zie de onderstaande afbeelding)

1. Sluit de positieve polen van de twee zonnepanelen aan met de parallele MC4-kabel en herhaal de stap voor de negatieve polen.
2. Verbind de connectoren van de parallelle kabel (uitgangszijde) met respectievelijk de MC4-connectoren van de zonnelaadkabel (MC4 naar XT60-kabel).
3. Sluit de XT60-connector op de zonnelaadkabel (MC4 naar XT60-kabel) aan op de XT60-poort van het draagbare laadstation om het toestel op te laden.

MC4 parallelle aansluitkabel voor zonne-energie * Gebruikers moeten de zonnepanelen en andere accessoires voor parallele aansluitingen afzonderlijk kopen. Zonnepaneel A Zonnepaneel B

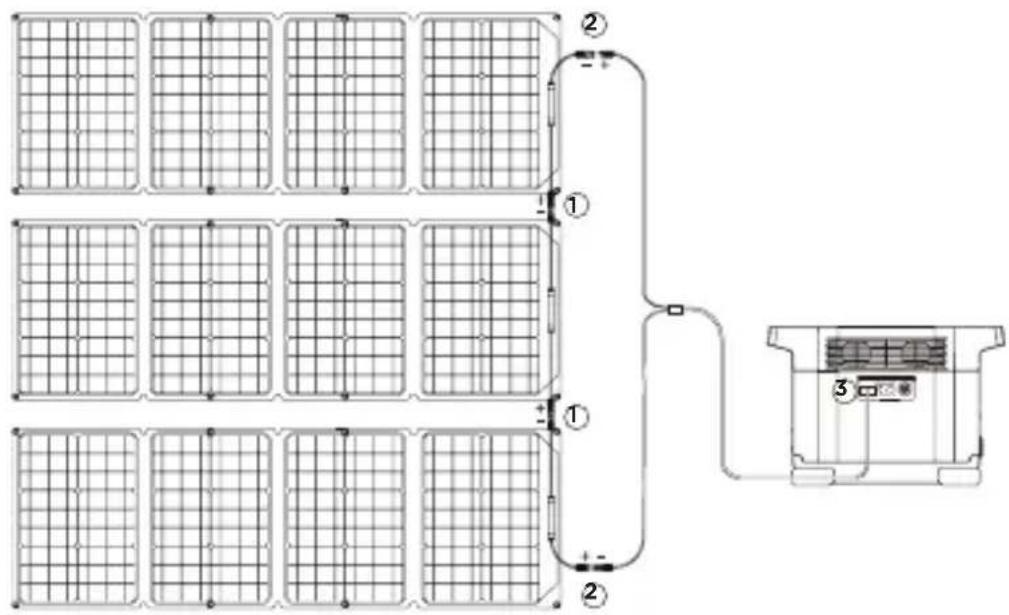

Zonnepanelen in serie bedraden

(Zie de onderstaande afbeelding)

1. Klik de mannelijke connector van een zonnepaneel telkens in de vrouwelijke connector van het andere paneel om de drie zonnepanelen in serie te bedraden.
2. Verbind de twee connectoren die in stap 1 niet zijn aangesloten met de zonnelaadkabel (kabel MC4 naar XT60).
3. Sluit de XT60-connector van de zonnelaadkabel (MC4 naar XT60-kabel) aan op de XT60-poort van het draagbare laadstation om het apparaat op te laden.

*Raadpleeg voor meer informatie en methoden over het opladen met zonne-energie de gebruikershandleiding van het specifieke draagbare laadstation.

Technische specificaties

Zonnepaneel van 160 W

Nominaal vermogen: 160 W(+/- 5 W*)

Nullastspanning: 21,4 V

Bedrijfsspanning: 18,2 V

Kortsluitspanning: 9,6 A

Bedrijfsstroom: 8,8 A

Efficiëntie: 21%-22%

Celtype: Monokristallijn silicium

Type connector: MC4

Algemeen

Zonnepaneel: Ca. 5,6 kg (12,3 lbs)

Afmetingen opengevouwen:68.5 × 159,0 × 2,5 cm (26,9 × 62,6 × 1,0 in)

Afmetingen dichtgevouwen:68,5 × 43,0 × 2,5 cm (26,9 × 16,9 × 1,0 in)

Garantie: 12 maanden

Getest en gecertificeerd

FC

10

√

CE

×

IP68

Zonnepaneel 160 W

Nominaal vermogen: 60 W(+/- 5 W*)

Nullastspanning: 21,6 V

Bedrijfsspanning: 18,2 V

Kortsluitspanning: 3,5 A

Bedrijfsstroom: 3,3 A

Efficiëntie: 21%-22%

Celtype: Monokristallijn silicium

Type connector: MC4

Algemeen

Zonnepaneel: 2,5 kg (5,5 lbs)

Afmetingen opengevouwen:53,5 × 82,2 × 2,5 cm (21,1 × 32,4 × 1,0 in)

Afmetingen dichtgevouwen:53,5 × 42,5 × 2,5 cm (21,1 × 16,7 × 1,0 in)

Garantie: 12 maanden

Getest en gecertificeerd

FC

10

√

CE

×

IP67

*Standaardtestomstandigheden: 1000 W/m2, AM1.5, 25 °C

Specificaties temperatuurcoëfficiënt

TKPower -(0,39+/-0,02)%/k

TKVoltage -(0,33+/-0,03)%/k
