用户手册 Solar Panel 60W ECOFLOW

EF 新華電力電器

正味重量:約

12.3lbs (5.6KG)

展開寸法:26.9*62.6*1.0 in(68.5*159.0*2.5cm)

折り返し寸法:26.9*16.9*1.0 in(68.5*43.0*2.5cm)

保証期間:12个月

テスト済み / 認定済み

FC

10

√

CE

×

IP68

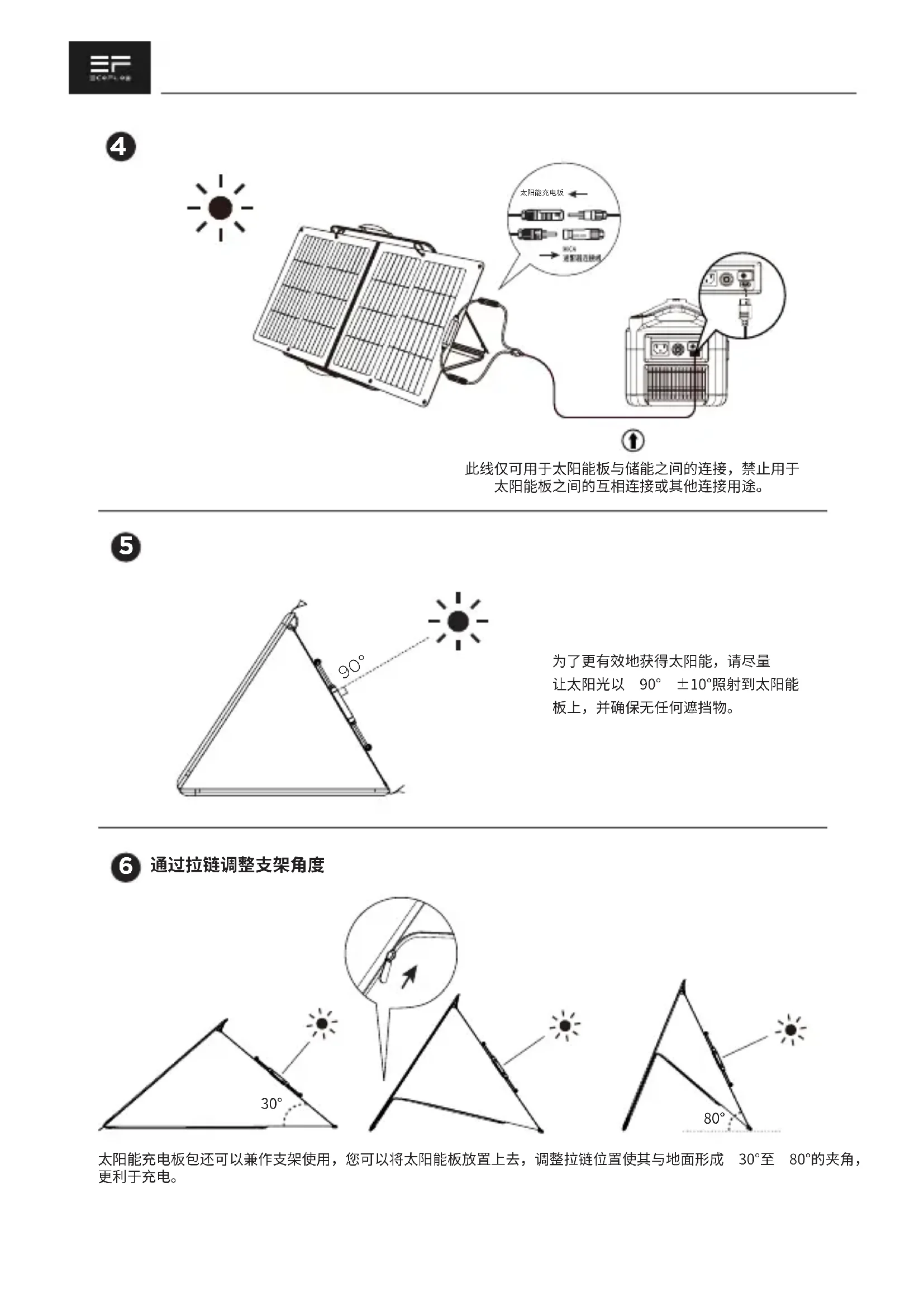

太阳能充电板 MCA 电源箱连接线

↑
此线仅可用于太阳能板与储能之间的连接，禁止用于太阳能板之间的互相连接或其他连接用途。

5

90°

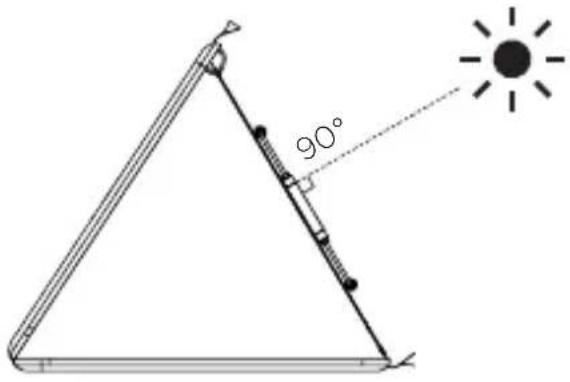

为了更有效地获得太阳能，请尽量让太阳光以 90^ ± 10^ 照射到太阳能板上，并确保无任何遮挡物。

6 通过拉链调整支架角度

30° 80°

太阳能充电板包还可以兼作支架使用，您可以将太阳能板放置上去，调整拉链位置使其与地面形成 30^ 至 80^ 的夹角，更利于充电。

7

中午 下午 上午 W —— S

太阳能充电板包的支撑使用仅适用于

10 点前及 14 点后的太阳光线，正午时

将太阳能板充电板平铺于地面即可。

获取更快的充电速度

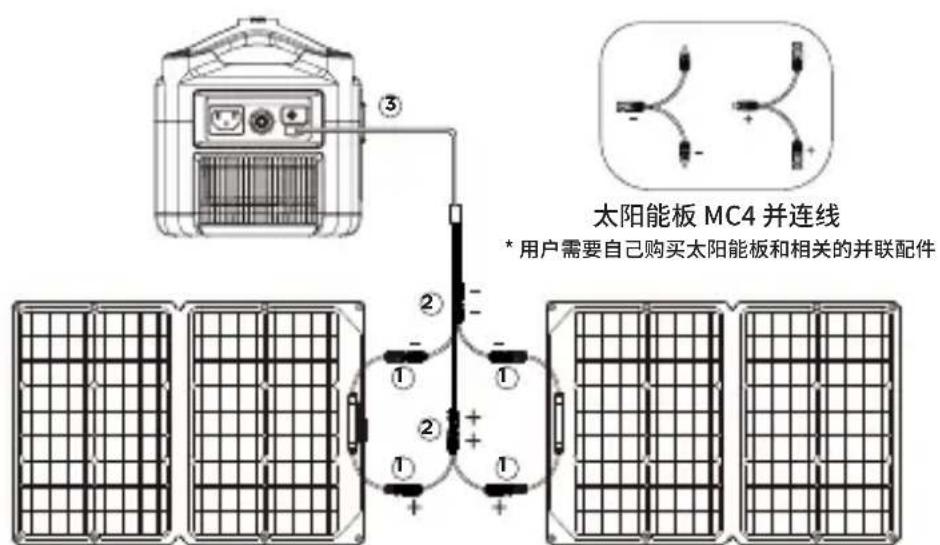

并联示例

( 如下图所示 )

1、将两块太阳能板的正极与正极、负极与负极通过 MC4 并联线进行并联。
2、用 MC4 转 XT60 线连接 MC4 并联线的汇流接头。
3、再用 MC4 转 XT60 线连接主产品的 XT60 端口，给主产品充电。

太阳能板 MC4 并连线 * 用户需要自己购买太阳能板和相关的并联配件

太阳能板 A 太阳能板 B

* 不同主产品的太阳能板充电方式请参照主产品的说明书

串联示例

( 如下图所示 )

1、将三块太阳能充电板的 MC4 接口正负极首尾相接进行串联。

2、串联好之后，用 MC4转 XT60 线连接剩余的两个正负极 MC4 接口。

3、再用 MC4 转 XT60 线连接主产品的 XT60 端口，给主产品充电。

* 不同主产品的太阳能板充电方式请参照主产品的说明书

技术参数

160W 太阳能充电板

额定功率:160W(+/-5W)*

开路电压:21.4V

工作电压

:18.2V

短路电流:9.6A

工作电流

:8.8A

效率:21%-22%

电池类型:单晶硅

接口类型:MC4

常规

太阳能充电板:约 5.6 千克

展开尺寸:68.5*159.0*2.5 厘米

折叠尺寸:68.5*43.0*2.5 厘米

保修期:12 个月

检测和认证

FC

10

√

CE

×

IP68

60W 太阳能充电板

额定功率:60W(+/-5W)*

开路电压:21.6V

工作电压

:18.2V

短路电流:3.5A

工作电流:3.3A

效率:21%-22%

电池类型:单晶硅

接口类型:MC4

常规

太阳能充电板:约 2.5 千克

展开尺寸:53.5*82.2*2.5 厘米

折叠尺寸:53.5*42.5*2.5 厘米

保修期:12 个月

检测和认证

FC

10

√

CE

×

IP67

温度系数

功率表现温度系数 - (0.39+/-0.02)%/k

电压表现温度系数 -(0.33+/-0.03)%/k

电流表现温度系数 + (0.06+/-0.015)%/k

三F 图 1-2-04-1-04

太阳能板 MC4 转换器连接线

此線僅可用於太陽能板與儲能之間的連接，禁止用於太陽能板之間的互相連接或其他連接用途。

5

90°

如要提升 EcoFlow 160W 太陽能板的效能，請確保陽光可直接照射太陽能板，並將太陽能板以垂直於陽光的方式擺放且不被阻擋。

6 調整角度

30° 80°

為提升充電效能，亦可將保護套用作支架，將太能能板以 30 至 80 度角擺放。

7

正午 下午 早上 W S

支架只應在早上 10 時前或下午 2 時後使用。如要在正午陽光下使用產品，只需將太陽能板平放在地面。

加快太陽能充電

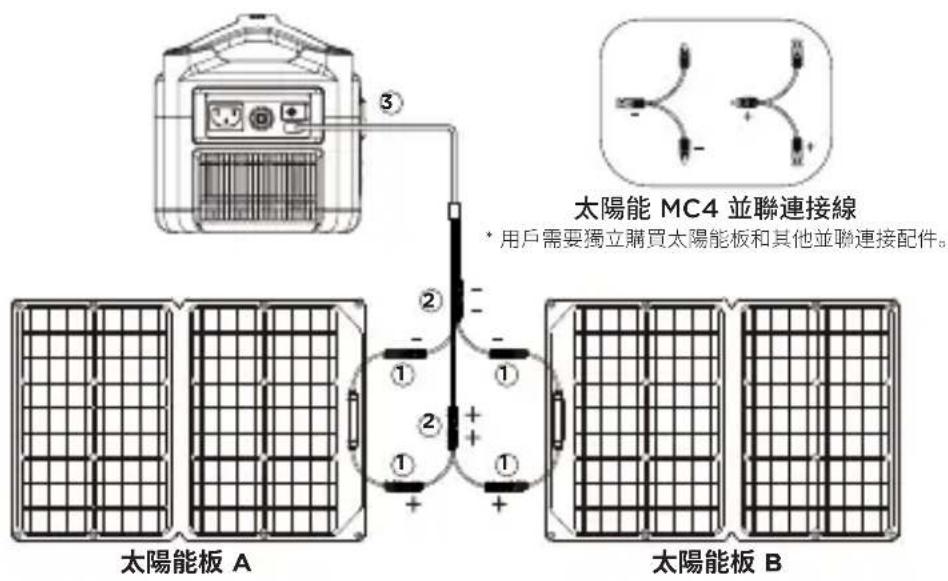

並聯太陽能板 (參閱下圖)

1. 使用 MC4 並聯連接線將兩塊太陽能板的正極連接，並以相同方式連接負極。
2. 分別使用太陽能充電連接線（MC4 轉 XT60 線）的 MC4 連接器連接並聯連接線連接器（輸出端）。
3. 將太陽能充電連接線（MC4 轉 XT60 線）的 XT60 連接器連接至便攜式發電站上的 XT60 端口以重新為產品充電。

太陽能 MC4 並聯連接線 * 用户需要獨立購買太陽能板和其他並聯連接配件。 太陽能板 A 太陽能板 B

如欲更多太陽能充電的資訊和方法，請參閱特定便攜式發電站的用戶手冊。

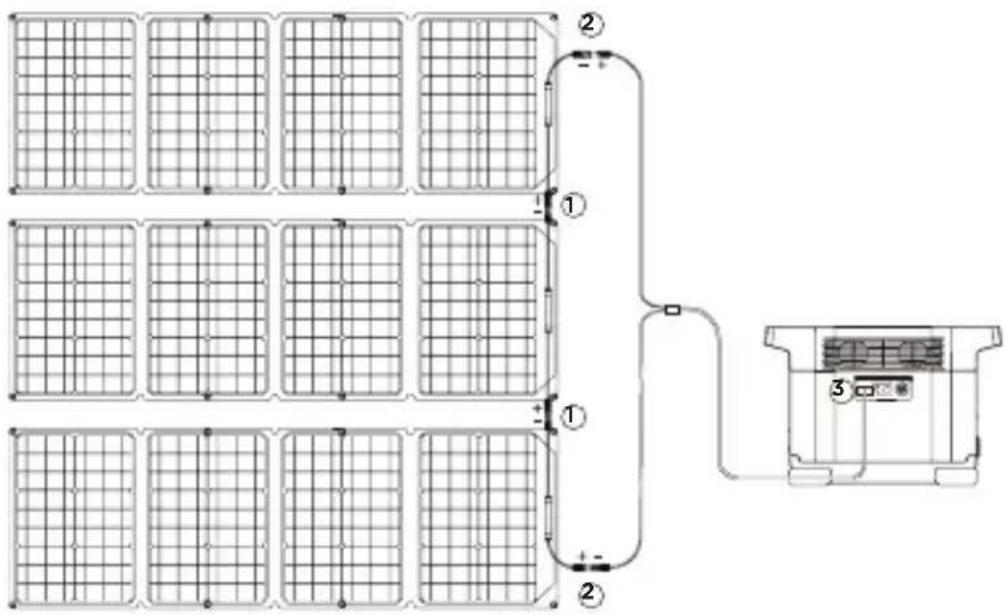

串聯太陽能板

(參閱下圖)

1. 將太陽能板的公頭連接器分別插入另一塊太陽能板的母頭連接器，以將三塊太陽能板串聯。
2. 分別使用太陽能充電連接線（MC4 轉 XT60 線）將步驟 1 中未接線的兩個連接器連接起來。
3. 將太陽能充電連接線（MC4 轉 XT60 線）的 XT60 連接器連接至便攜式發電站上的 XT60 端口以重新為產品充電。

* 如欲更多太陽能充電的資訊和方法，請參閱特定便攜式發電站的用戶手冊。

技術規格

160W 太陽能板

額定功率:160W(+/-5W)*

開路電壓:21.4V

運行電壓:18.2 V

短路電流:9.6A

運行電流:8.8A

效率:21%-22%

電池類型:單晶矽

連接器類型:MC4

一般

太陽能板:約12.3磅(5.6公斤)

展開尺寸:

26.9*62.6*1.0 吋(68.5*159.0*2.5 厘米)

折叠尺寸:

26.9*16.9*1.0 吋(68.5*43.0*2.5 厘米)

保養:12個月

通過測試和認證

IP68

60W 太陽能板

額定功率:60W(+/-5W)*

開路電壓:21.6V

運行電壓:18.2 V

短路電流:3.5A

運行電流:3.3A

效率:21%-22%

電池類型:單晶矽

連接器類型:MC4

一般

太陽能板:5.5磅(2.5公斤)

展開尺寸:

21.1*32.4*1.0吋(53.5*82.2*2.5厘米)

折叠尺寸:

21.1*16.7*1.0 吋(53.5*42.5*2.5 厘米)

保養:12個月

通過測試和認證

IP67

溫度系數規格
