用户手册 100 W Flexible Solar Panel ECOFLOW

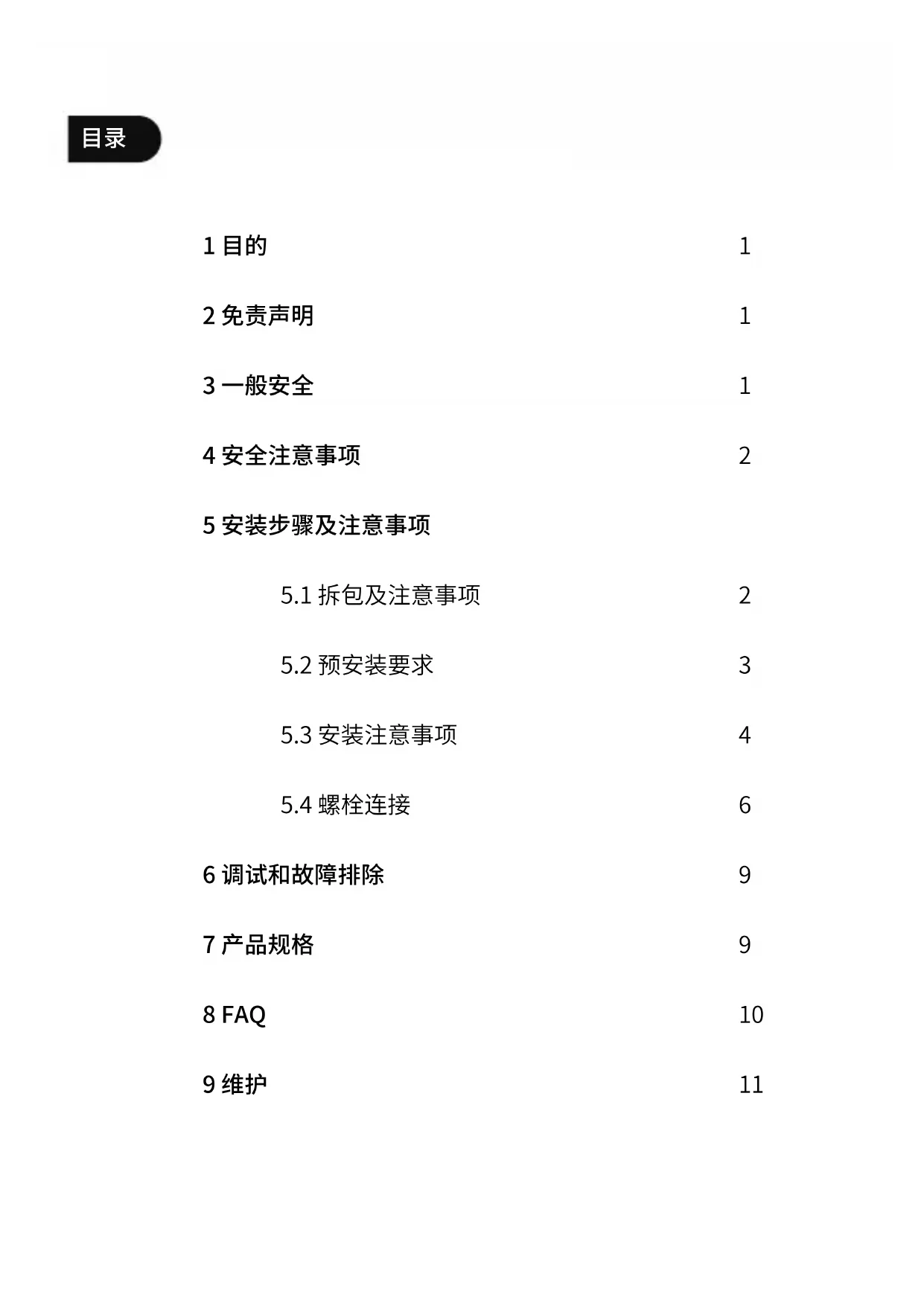

1 目的 1
2 免责声明 1
3 一般安全 1
4 安全注意事项 2
5 安装步骤及注意事项

5.1 拆包及注意事项 2

5.2 预安装要求 3

5.3 安装注意事项 4

5.4 螺栓连接 6

6 调试和故障排除 9

7 产品规格 9

8 FAQ 10

9 维护 11

1. 目的

本手册包含有关太阳能组件本身和安装的相关信息。在购买和安装之前，应阅读并充分理解手册中相关内容，以保证在完全理解后正确使用。如果没有正确操作本产品，您可能会对自身或他人造成严重伤害，或者导致产品损坏和财产损失。如果有任何问题，请及时联系我们以获得进一步说明与回答。

安装模块时，安装人员应遵守本手册中列出的所有安全预防措施，且此类安装也应遵循当地相关规范。在安装太阳能光伏系统之前，安装人员应熟悉此类系统的机械和电气要求；

阅读后，请将本手册保存在安全的地方，以备将来保养和维护参考。

本文件适用于下列太阳能组件系列：EF-SG-M100

2. 免责声明

由于本手册的使用以及光伏（PV）产品的安装、操作、使用和维护的条件或方法可能超出 EcoFlow 的控制范围，EcoFlow 不承担相关责任，并明确否认因此类不规范安装、操作产生或以任何方式与之相关的损失、损坏费用、维护要求。

EcoFlow 对用户在安装使用过程中，使用超出我司提供内容的安装方式、配件等可能导致的任何侵犯第三方专利或其他权利的行为不承担任何责任。

本手册中的产品信息、安装示例基于EcoFlow及合作伙伴的相关知识和经验，并被认为是可靠的;但这些信息（包括产品规格）的限制和建议不构成任何明示或暗示的保证；

在使用前，请阅读本产品的用户手册、免责条款，一旦使用本产品，即视为您已理解、认可和接受本文档全部条款和内容，使用者承诺对自己的行为及因此而产生的所有后果负责。EcoFlow 不承担因用户未按《用户手册》使用产品所引发的一切损失。

在遵从法律法规的情况下，本公司享有对本文档及本产品所有相关文档的最终解释权。如有更新、改版或终止，恕不另行通知，请访问 EcoFlow 官方网站以获取最新的产品信息。

3. 一般安全

安装太阳能光伏系统需要相关专业技能和知识，只能由具备合格资质的人员进行安装。所有太阳能模块都配有一个永久连接的接线盒和 2.5mm^2 导线。安装人员应承担安装过程中可能发生的所有伤害风险，包括但不限于触电风险。

当暴露在阳光直射下时，一个单独的模块可能会产生大于 24V 的直流电压，接触 24V 或更高的直流电压有潜在危险。当断开与暴露在阳光下的光伏组件相连的电线时，可能会产生电弧。这样的电弧可能会导致烧伤，可能会引发火灾，需要谨慎操作，否则可能产生更多问题。因此，要做好防电保护！

太阳能组件将光能转换为直流电能，是为户外使用而设计的。模块可以安装在固定的户外场景顶部上，其支撑结构的合规设计应由系统设计师和安装人员负责。

不要试图拆卸模块，也不要拆下任何连接的铭牌或组件。

不要在模块受光面上涂抹油漆或粘合剂等遮挡电池片受光的物质。

不要将人工集中的放大阳光直接照射在模块表面。

安装系统时，请遵守所有当地、地区和国家法定法规。在车辆或船只上安装时，请遵守当地和国家的相关法规。

4. 安全注意事项

当光照在太阳能组件的受光面时，太阳能组件会产生电能，直流电压可能超过24V。如果模块串联，总电压等于各个模块电压之和；如果模块并联，总电流等于各个模块电流之和；

运输和安装任何机械和电气部件时，请注意避让儿童，使其远离系统及安装现场；

在安装过程中，建议先用不透明材料完全覆盖模块受光面，并保持正负极断开，以防止发电而出现问题；

安装或排除光伏系统故障时，不要佩戴金属环、表带、耳环、鼻环、唇环或其他金属装置，只能使用经批准用于电气安装的绝缘工具；

遵守系统中使用的所有其他组件的安全规定，包括连接线和电缆、连接器、控制器、充电调节、逆变器、蓄电池和其他可充电电池等；

只能使用适用于本太阳能模块系统安装的相关设备、连接器、接线和支架，在特定光伏系统设计中，应始终使用相同类型的模块，所有模块都已在接线盒中集成了旁路二极管；

无论单个模块或多个模块串并联组合，电缆的横截面积和连接器的容量必须适合最大系统短路电流，否则电缆和连接器在大电流下会过热；

模块过电流保护的额定值适用于直流保险丝；

在正常室外条件下，模块将产生不同于数据表中所列的电流和电压，具体视气象条件和环境温度决定，铭牌中所列数据是标准试验条件下（STC）下的预期值。

5. 安装步骤及注意事项

安装前，从相关部门获取有关现场、安装和检查的任何要求和预批准的信息。

车顶安装时确保车顶有防火措施保护：安装现场无易燃物，安装前太阳能板正负极处于完全断开状态，只能使用经批准用于电气安装的绝缘工具。

5.1 拆包及注意事项

小心打开太阳能包装，确保遵循包装上的所有指示，包装内容及清单如下：

1. 不要在任何模块上踩踏、行走、站立或跳跃，局部受力不均可能导致电池片上的微裂纹发生变化，最终影响模块的可靠性和使用体验；
2. 不要在模块上使用锋利的工具进行划、切、割、拉等动作，尤其是背面的背板；
3. 保持所有电气接触点及连接头处于清洁干燥条件。

5.2 预安装要求

确保模块符合一般系统技术要求，确保其他系统部件不会以机械或电气方式损坏模块；

模块可以串联以增加电压，也可以并联以增加电流。串联连接使模块从一个模块的正极转到第二个模块的负极，并联连接将一个模块和第二个模块的正极电缆、负极电缆对应连接；

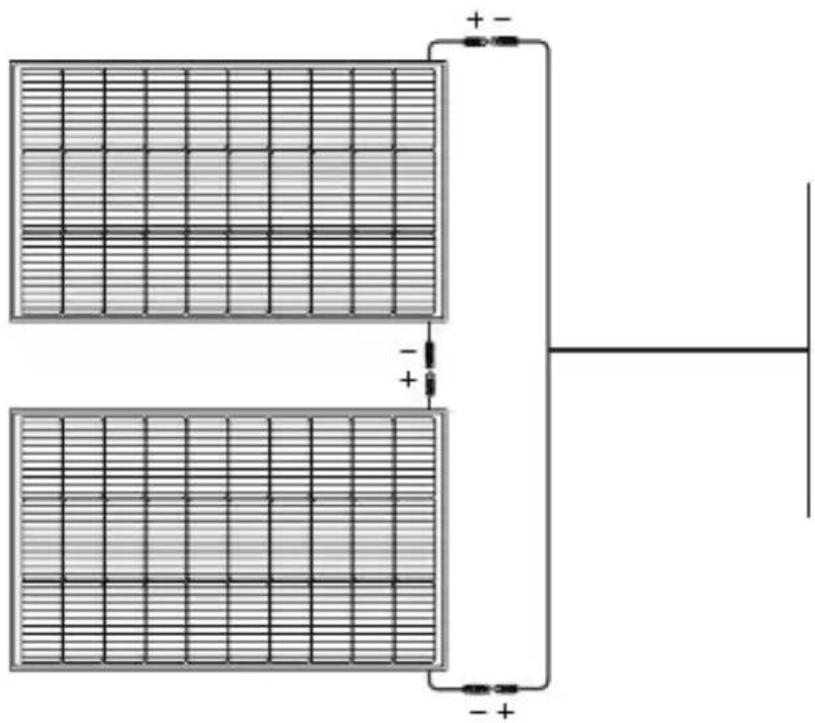

串联如图：

建议将具有相同电气输出的模块连接在同一串中，以避免不匹配效应产生 1 + 1 < 2 的效果；

不得堵塞模块底部的排水孔（具体图示可参照下文）。

避免遮光，即使是轻微的局部遮光也会降低电量；确保即使在一年中最短的一天，阳光也应该能够照射模块；

模块应在北纬正南，在南纬正北，以获得最佳电力生产，有关安装最佳仰角的详细信息，可参阅当地标准太阳能光伏安装指南或知名太阳能安装商或系统集成商的安装角度要求。

5.3 安装注意事项

以下所有安装方法仅供参考，涉及相关安装配件需单独购买。任何系统安装人员在施工时均应确保安装遵守所有规范。

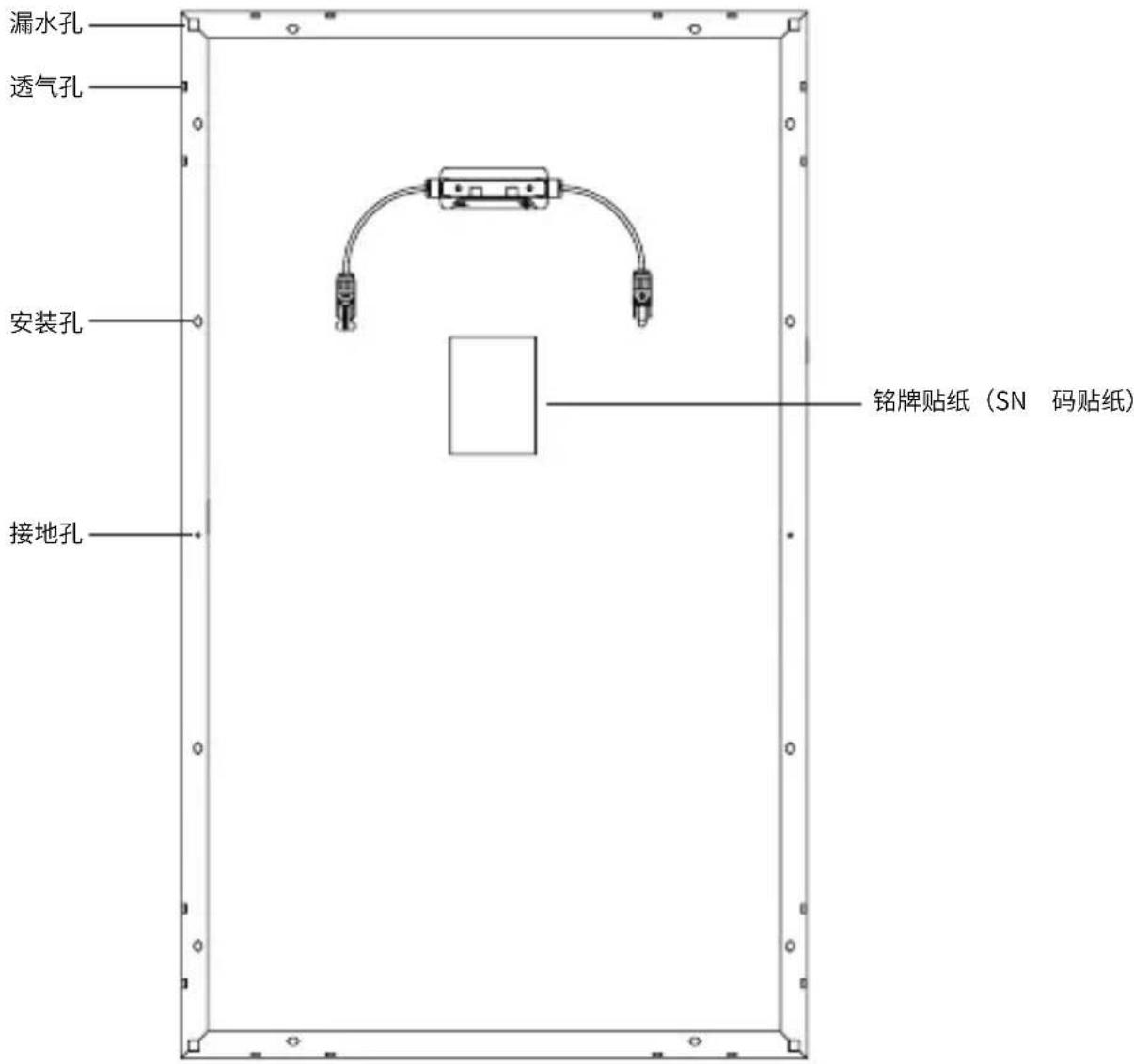

模块安装必须使用太阳能组件边框中预留的安装孔（12个，长*宽：11×7mm）。最常见的安装方式是使用靠近模块框架内侧的四个对称点安装模块。

如下图：

漏水孔 透气孔 安装孔 接地孔 铭牌贴纸（SN 码贴纸）

注意：

1. 长边居中的两侧小孔用于接地。
2. 模块应安全固定，以承受所有预期荷载，包括风荷载和雪荷载。
3. 模块之间的最小间隙为 0.5in (12.7mm) 或更大。

每个模块都有两个标签，提供以下信息：

铭牌贴纸：包含产品类型，在标准试验条件下测量的电参数、重量、尺寸等。

SN 码贴纸：每个模块都有一个唯一的序列号。

注意：不要移除太阳能板上的任何标签，如果标签被移除，Ecoflow 将不再遵守产品保修政策。

5.4 螺栓连接

安装需使用专门螺栓套件（单独购买），套件包含：Z字架4个、M6外六角螺栓（配套螺母）4个、M6大垫圈4个、M6平垫圈4个、M6弹垫圈4个、外六角钻尾螺丝（5.5*38mm）8个。

M6 平垫圈 x4 M6 弹垫圈 x4 外六角钻尾螺丝 x8

a. 必须使用 M6 不锈钢螺栓、螺母和垫圈，使用位于模块边框后侧的安装孔进行安装。
b. 使用合适的防腐蚀紧固材料，紧固材料应为不锈钢。
c. 请勿钻孔或修改模块框架，否则将导致保修失效。
d. 每个模块必须在相对两侧至少 4 个点处牢固固定。
e. 安装于车顶或者车体时，注意一定要在太阳能板与车顶、车体之间留出来缝隙，有利于空气流通散热。

步骤如下：

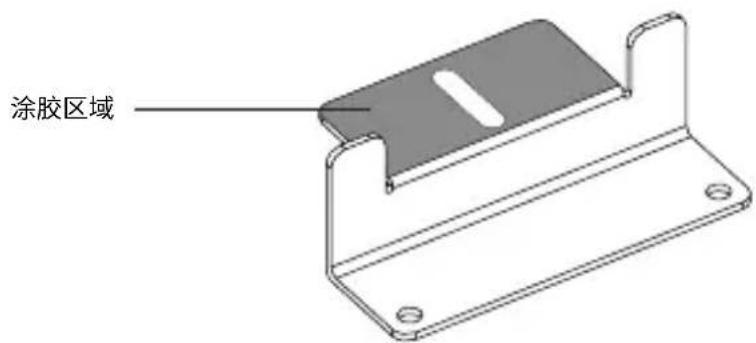

1. 用手动胶枪将结构胶涂抹在 Z 字架相应位置（与边框接触面）。

涂胶区域

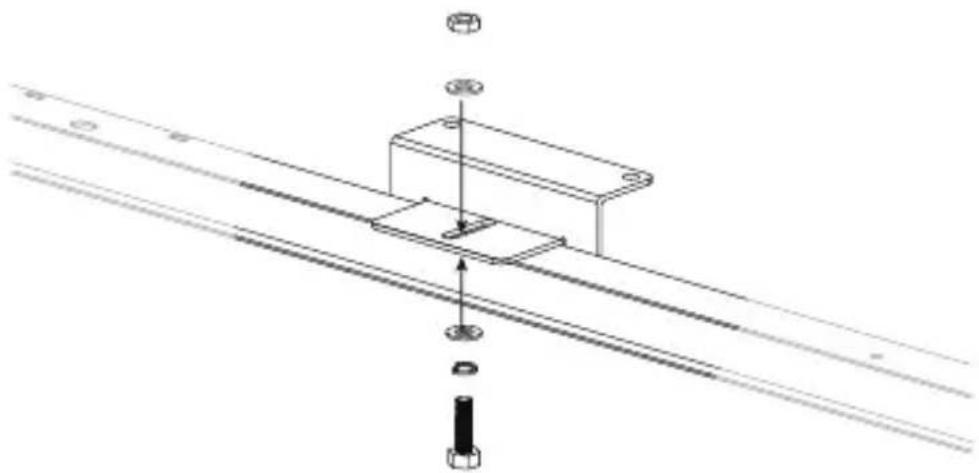

1. 将 Z 字架放在对应位置，安装外六角螺栓（M6）、平垫圈（M6）和弹垫圈（M6）。

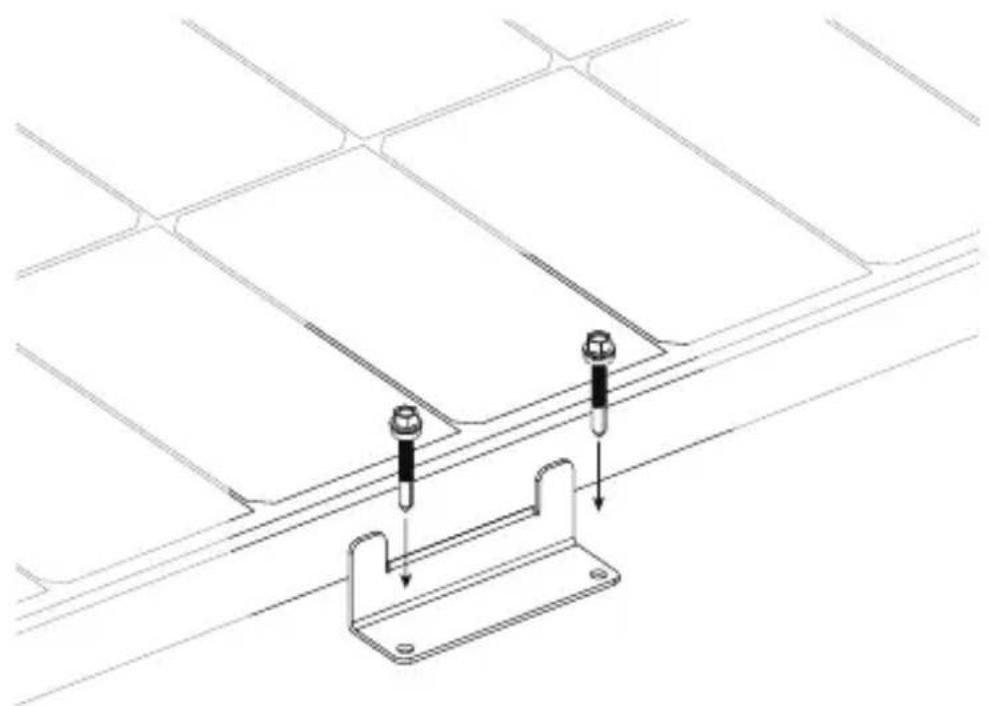

1. 将已安装 Z 字架太阳能板放置在车顶预备安装位置，对应 Z 字架底座孔位在车顶打孔。

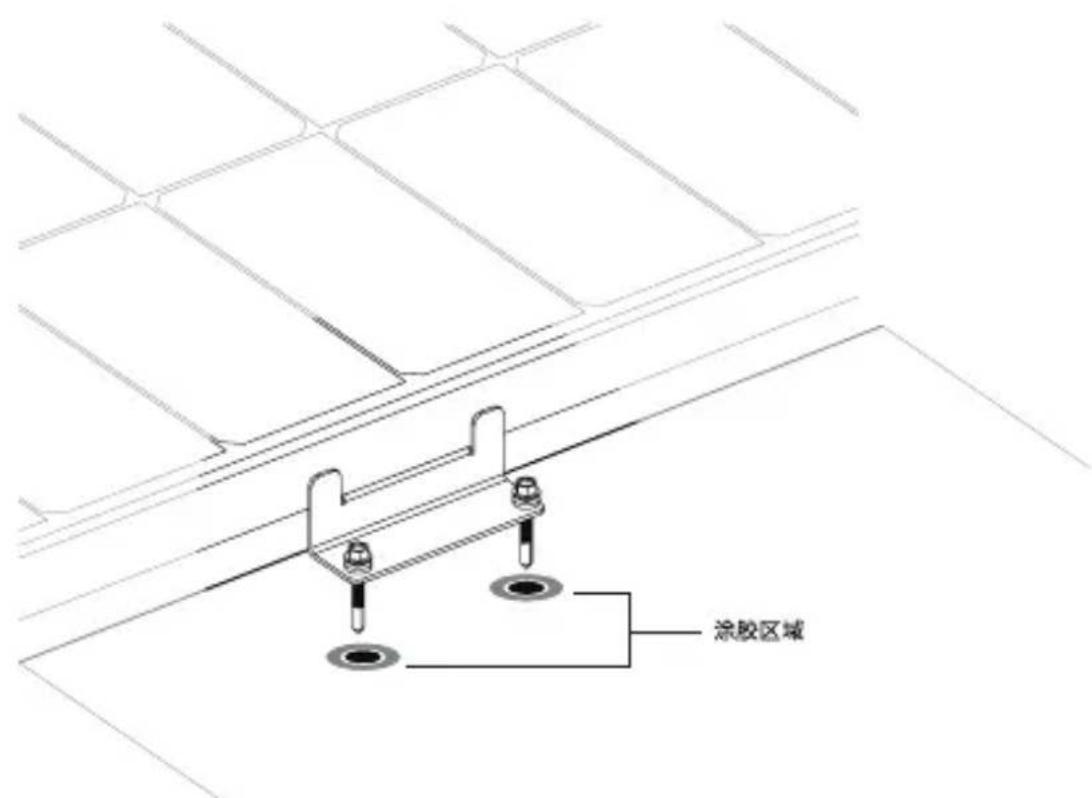

1. 清洁孔位，打胶（结构胶务必围绕孔位一周）。

涂胶区域

1. 将组件 Z 字架底座与车顶孔位对应后，安装外六角钻尾螺丝（5.5*38mm，配塑料挡圈），静置≥24h，待结构胶固化（环境条件温度≤30℃，湿度≤70% RH）。

2. 待结构胶固化后，清理底座及车顶残胶，根据实际需要安装不同数量太阳能板和串并连接。

6. 调试及故障排除

Ecoflow 建议太阳能系统的所有调试和维护工作必须由合格的太阳能光伏技术人员执行!

在连接到系统之前测试连接的模块；在调试系统之前，测试系统的所有电气和电子组件，务必遵循随部件和设备提供的指南中的说明。

为了测试模块的电性能，模块一般会暴露在阳光下，且不得连接到负载。当进行这些测量时，请注意人身安全。

当出现发电异常时，请按下列顺序依次排查：

·检查所有接线，确保没有开路或连接不良；
·检查每个模块的开路电压；
·用不透明材料完全覆盖模块检查开路电压；去除不透明材料，并测量其端子处的开路电压，并作对比。

在辐照度≥700W/ m^2 条件下，如果端子之间的电压与额定值相差超过5%，则表明电气连接不良。

7. 产品规格

100W 刚性太阳能板

额定功率:100W(+/-5w)

开路电压:20.3V

短路电流:6.3A

最大工作电压:17.1V

最大工作电流:5.9A

额定功率温度系数:-0.39%/°C

开路电压温度系数:-0.33%/°C

短路电流温度系数:0.06%/°C

最大系统电压:600VDC(UL)

最大保险丝电流:15A

常规

太阳能充电板重量:约 6.2 千克

尺寸:98*58.6*3 厘米

检测和认证

FC

CE

IP68

温度系数

功率表现温度系数	-(0.39+/-0.02)%/k
电压表现温度系数	-(0.33+/-0.03)%/k
电流表现温度系数	+(0.06+/-0.015)%/k

8. FAQ

100W 太阳能实际使用怎么没有标称的那么多？

正常太阳能板在实际使用时，使用功率多数情况下都达不到标称功率是属于正常情况，以下几个因素会导致功率低于标称功率，或者按照指示修正即可接近标称数据。

1、光线的强弱，太阳光强弱都会导致输出功率上下浮动，在正午晴天的太阳光下使用会相对接近测试条件的功率，早上或下午都会小于标称值。不同的天气条件都会引起光线条件改变，比如雾霾天气、多云或阴雨天气都会导致功率远小于标称的数据。
2、表面温度，太阳能板表面温度会影响太阳能板的功率表现，表面温度越低功率表现越好，比如冬季的时候使用太阳能板功率会比夏季的时候高，属于正常现象。通常夏季太阳能板受到光线照射温度会接近 60^ C，即使光线比较好也会比标称低 10-15% 的功率。
3、太阳光线的角度，在光线条件好的情况下，太阳能板保持和光线垂直就可以获得比较好的光线表现，但房车顶安装太阳能板大多只能平铺，那么平铺以后就不能与太阳光形成最佳照射角度，这个差距大约会损失 5% - 15% 的功率。
4、是否有遮挡，太阳能板在使用时表面尽量不要有遮挡，包括投影、异物、玻璃遮挡都会导致功率大幅下降。

故障情况下的表现：如果出现以上条件都满足最优的情况下，出现没有功率或者功率远小于标称数据，有可能属于故障情况，即可联系售后处理。

100W 通常能出现的功率是多少？

这个首先取决于当前的天气条件，通常晴天万里无云的情况下光线直射，100W太阳能板常见的功率范围是70W-80W(当前光线条件通常是800W-900W/m²，板面50°C的条件下测试获得；标称数据则是由AM1.5气象条件1000W/m²，板面25°C的条件下测试获得，通常在冬季正午的状态下可以看到接近标称的功率)。

100W 使用温度范围，使用注意事项？

太阳能板的使用温度范围为 -20^ -85^ ，使用前请认真阅读参考太阳能板说明书。因太阳能板是单晶硅片制作的，安装和使用过程中不可以用力摔在地面，不可以踩踏，不可以使用异物敲打，不可以坐在表面上以免导致单晶硅片破裂影响使用，人为外力损坏不在免费保修的范围内。

100W 太阳能板可以混合使用吗?

支持，但不建议。请仔细阅读用户手册中的描述和介绍，尤其关注储能控制器对太阳能板输出的要求和限制，以免导致电流不同的太阳能板串联在一起使用受到限制，太阳能板的功率得不到释放，造成 1+1<2 的情况。

100W 太阳能板可以并联使用吗？

支持，并联使用是通过电流翻倍来实现功率增大的，因此最多允许几块 100W 太阳能板在并联状态下使用需要根据自身房车控制器和储能设备的要求进行判定，以确保使用的车载储能系统支持更大数值的输入电流；且并联使用时要注意根据输出电流的变化选择合适线径的导线进行安全连接。

100W 太阳能板需要经常清洁吗？

可以，太阳能板户外长期使用会积攒一定的灰尘、异物在表面，造成一定程度上的光线遮挡，会降低发电功率输出。经常清洁可保持太阳能板表面干净、整洁，可较好实现太阳能板发电功率输出。

9. 维护

为确保模块输出最佳性能，建议进行以下维护：

1. 必要时清洁模块的玻璃表面，务必用水和柔软的海绵或布料进行清洁；可以用温和的清洁剂清除顽固污垢；避免用尖锐和硬质的清洁工具；清洁时间建议在早晚阳光较弱时进行（光照 ≤slant 200W / m^2 ）；
2. 每六个月检查一次电气和机械连接，以确认其清洁、牢固且未损坏；
3. 防止落叶与其他杂物在太阳能板表面堆积；太阳能板上有局部遮挡不但会影响发电效率，还容易引起局部电流过大而烧毁太阳能元器件；

如果出现任何问题，务必请有合格资质的专家进行调查，遵守系统中使用的所有部件的维护说明，如支架、充电调节器、逆变器、电池等。

本手冊包含有關太陽能組件及其安裝的資料。購買及安裝太陽能板前，請確保細閱本手冊並完全了解內容，以確保使用正確。任何不當使用均可能導致用戶或他人受嚴重傷害、損壞產品或損失財產。

如有任何問題，請聯絡我們以取得進一步說明。

安裝模組時，安裝者應遵從本手冊列出的所有安全注意事項，以及所有當地規例。安裝太陽能光伏系統前，安裝者應熟悉該等系統的機械和電力要求。

閱讀本手冊後，請妥善存放本手冊，以便日後參閱有關服務和保養資訊。

本文件適用於以下太陽能模組系列：EF-SG-M100

2. 免責聲明

由於本手冊的使用，以及光伏（PV）產品的安裝、操作、使用和保養的狀況或方法可能超出 EcoFlow 的控制範圍，EcoFlow 明確表示對該等非標準安裝和操作，以及其引致的任何損失、損壞和保養要求概不承擔任何責任。

EcoFlow 對於因安裝或使用時採用並非由本公司提供的安裝方法或配件等而引致的任何侵犯第三方專利或其他權利的情況，概不承擔任何責任。

本手冊中的產品資料和安裝例子乃根據 EcoFlow 和我們合作夥伴相關的知識和經驗提供，且被認為可靠；可是，該等資料中的限制和建議，包括產品規格，並不構成任何明示或暗示保證。

使用產品前，請細閱用戶手冊和本產品免責聲明。使用本產品，即表示您已了解、知悉並接受本文件的所有條款及內容，且用戶應對其行為及所引致的後果承擔責任。EcoFlow 對於因用戶未有按照用戶手冊使用產品而造成的任何損失，概不承擔任何責任。

在遵守法律和法規的前提下，本公司對本文件及與本產品相關的所有文件擁有最終解釋權。在必要的情況下，當中有任何內容更新、修訂或終止，將不另行通知，用戶必須瀏覽 EcoFlow 官方網站以獲取有關產品的最新資訊。

3. 一般安全資訊

太陽能光伏系統只可由具相關專業技能和知識的合資格人員安裝。所有太陽能模組均永久連接至接線盒和 2.5 平方毫米（0.004 平方吋）電線。安裝者須承擔安裝時可能引致的所有受傷風險，包括但不限於觸電風險。

太陽直接照射時，單一模組可產生超過 24V 直流電壓。暴露於 24V 或以上直流電壓會有潛在危險。解除連接至曝露於陽光下的 PV 組件的電線時，可能會引致電弧。電弧可能會引致燒傷或火災。請加倍小心操作，否則可能會引致更多問題。因此，保護自己免受觸電非常重要！

太陽能模組將太陽能轉化成直流電，且專為室外使用而設。模組可安裝在固定的室外物件頂部，而系統設計師和安裝者應對支撐結構設計的合規承擔責任。

切勿嘗試拆解模組，或移除任何附有的銘牌或組件。

切勿在模組的受光表面塗上油漆、黏合劑或阻礙電池受光的物質。

切勿將模組的表面曝露於經人為集中放大的陽光下。

安裝系統時，請留意所有當地、地區和國家法律，以及法定條例。在車輛或船隻上安裝模組時，請留意相關當地和國家法律和規例。

4. 安全注意事項

當光線照射在太陽能模組的受光表面時，太陽能模組會產生超過 24V 直流電壓。串聯模組時，總電壓相等於各模組電壓的總和。並聯模組時，總電流相等於各模組電流的總和。

運送和安裝任何機械和電力組件時，須確保兒童遠離系統和安裝地點。

安裝時，建議使用不透明物料完全遮蓋模組的受光表面，並將正負端口解除連接，以防止發電引致問題。

安裝或維修 PV 系統時，切勿佩戴金屬介指、肩帶、耳環、鼻環、唇環或其他金屬裝置，且只使用經批准用於電氣安裝的絕緣工具。

請遵守系統中所有其他組件的安全指引，當中包括連接線、連接器、控制器、充電調節器、逆變器、電池和其他可充電電池等。

只使用適合安裝本太陽能模組系統的相關設備、連接器、電線和支架。在特定 PV 系統中只使用相同類型的模組。所有模組的接線盒已安裝旁路二極管。

無論是單一模組，還是串聯或並聯多個模組，連接線的橫截面面積和連接器的容量必須符合最高系統短路電流，否則連接線和連接器會在高電流下過熱。

直流電保險絲必須符合模組的過流保護值。

在正常室外條件下，模組產生的電流和電壓會有別於資料表所列的數值，視乎天氣和環境溫度而定。銘牌上的資料是標準測試條件(STC)下的預期值。

5. 安裝步驟和注意事項

安裝前，請先就場地、安裝和檢查事宜向相關當局獲取要求資訊和預先批准。

在車頂安裝產品時，須確保車頂已採取防火措施：安裝地點不應存放易燃物料。安裝前，太陽能板的正負端口應完全解除連接。只使用經批准用於電氣安裝的絕緣工具。

5.1拆除包裝和注意事項

小心拆除太陽能板的包裝，並確保遵從包裝上的所有指引。產品包含以下物品：

1. 切勿在模組上踏步、步行、站立或跳躍，不均勻的壓力可能會影響電池上的微裂紋，並影響模組的可靠性和用戶體驗。
2. 切勿使用尖銳的工具在模組上劃線、切割、切片或刮削，特別太陽能板背面；
3. 須保持所有電力接觸點和連接器清潔和乾爽。

5.2預先安裝要求

確保模組符合一般系統技術要求，且其他系統組件不會對模組造成機械或電力損壞。

模組可以串聯方式連接以提升電壓，或以並聯方式連接以提升電流。如串聯模組，模組的正端口會傳送至第二模組的負端口。如並聯模組，兩個模組的正端口會互相連接，其負端口亦會互相連接。

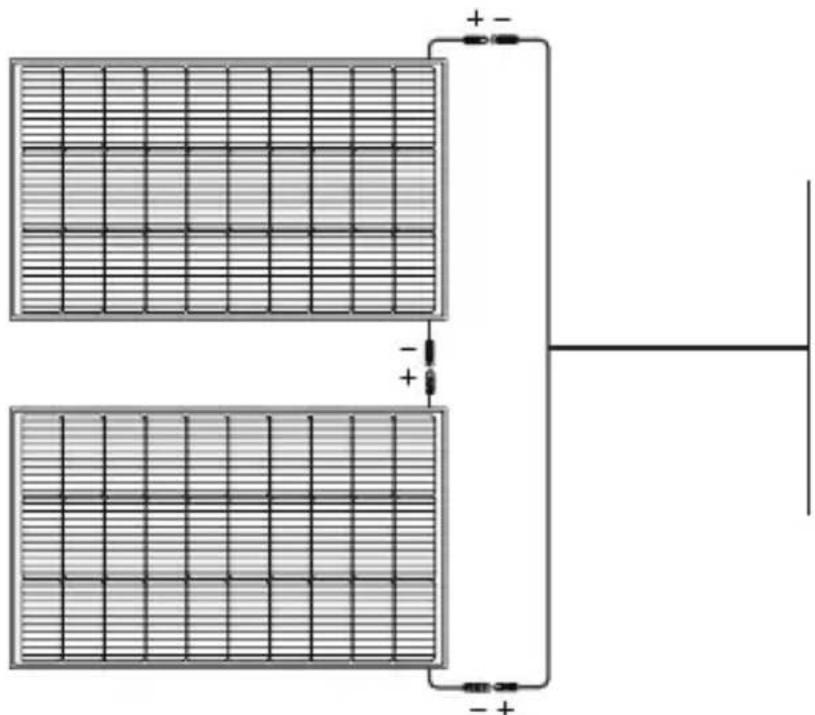

圖中顯示串聯連接：

建議以串聯方式將電力輸出相同的模組連接，以防止不匹配而造成 1+1<2 效果；

切勿阻擋模組底部的排水口（參閱下圖）。

避免陰影，即使細小的陰影也會令功率輸出降低；即使日照時間最短，也確保陽光照射在模組上；

為產生最多電力，位於北半球的模組應面向正南，而位於南半球的模組應面向正北。有關最佳的安裝仰角詳情，請參閱您當地的標準 PV 安裝指南或知名太陽能安裝或系統整合供應商的安裝角度要求。

5.3 安装注意事項

以下所有安裝方法只供參考，涉及相關安裝配件需單獨購買。任何系統安裝者應確保安裝符合所有規格。

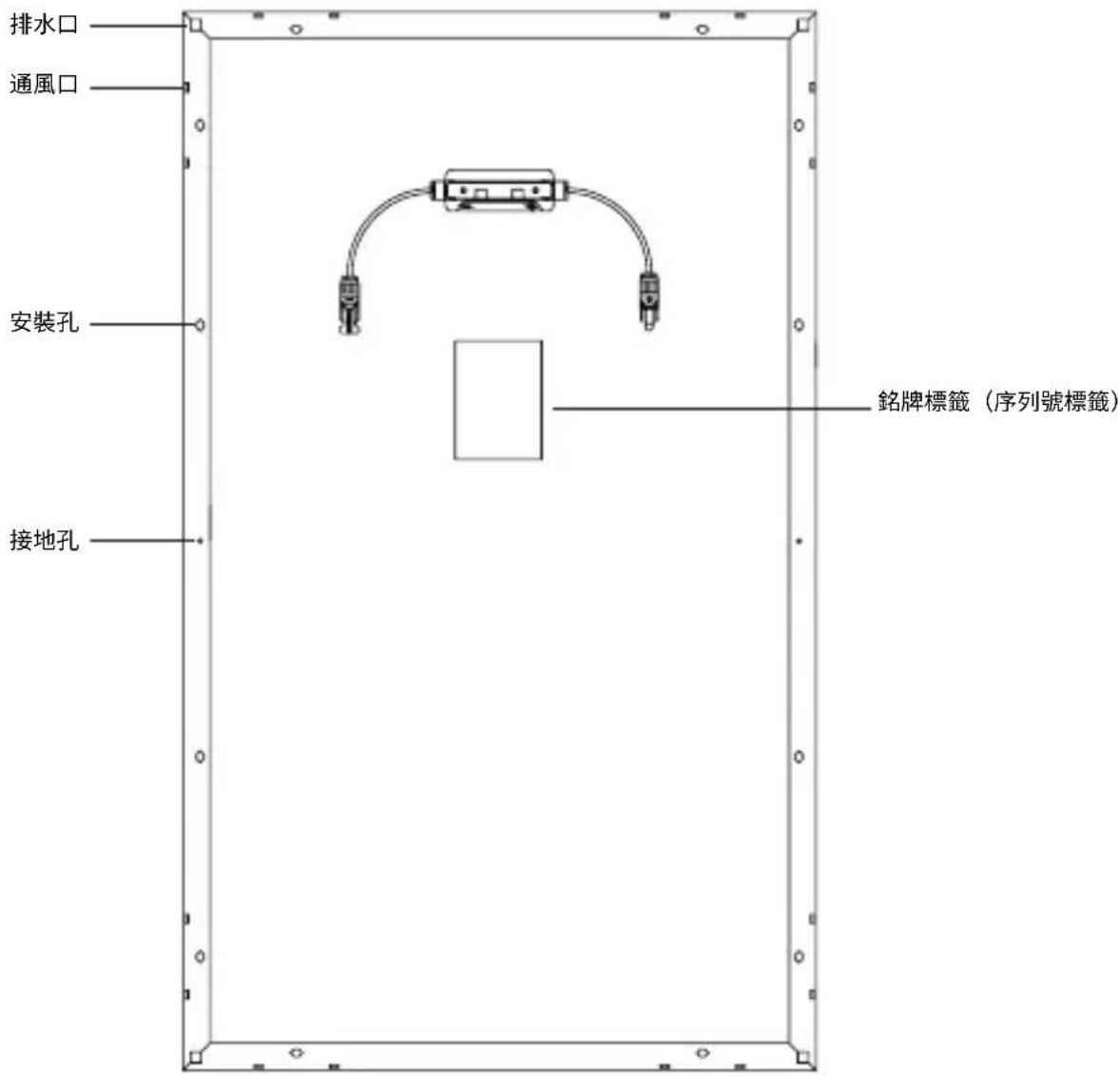

必須使用太陽能模組框架上的安裝孔進行安裝 [12 孔；長 * 閱：11 × 7 毫米（0.4 × 0.3 吋）]。最常見的安裝方法是使用框架中心附近的四個對稱孔進行安裝。

如下：

排水口 通風口 安裝孔 接地孔 銘牌標籤（序列號標籤）

附註：

1. 各長邊中央的孔用作接地。
2. 模組應小心安裝以能夠承受所有預期負荷，包括風雪帶來的負荷。
3. 模組之間的空隙應為 12.7 毫米（0.5 吋）或以上。

每個模組附有兩個標籤，提供以下資料：

銘牌標籤：提供產品類型，以及在標準測試條件下量度的電力參數、重量和尺寸等資料。

序列號標籤：每個模組均有獨特的序列號。

附註：切勿去除太陽能板上的任何標籤，否則會令 EcoFlow 的產品保養政策失效。

5.4 螺栓安装

安裝需使用專門螺栓套件（單獨購買），包含以下物品：

四個 Z 形支架、四顆M6 六角螺栓（附螺母）、四顆大墊圈、四顆M6 平墊圈、四顆M6 彈簧墊圈，以及八顆六角自鑽螺釘[5.5*38毫米（0.2*1.5吋）]

a. 您必須使用 M6 不銹鋼螺栓、螺母和墊圈，以及模組框架後方的安裝孔。
b. 使用合適的耐腐蝕性物料進行緊固，該物料應由不銹鋼製成。
c. 切勿在模組框架上鑽孔或進行修改，否則會令保養失效。
d. 各個模組應穩固安裝在四個或以上對角點之上。

e. 在車頂或車身安裝太陽能板時，須在太陽能板和車頂 / 車身之間預留空隙，以確保空氣流通和散熱。

步驟如下：

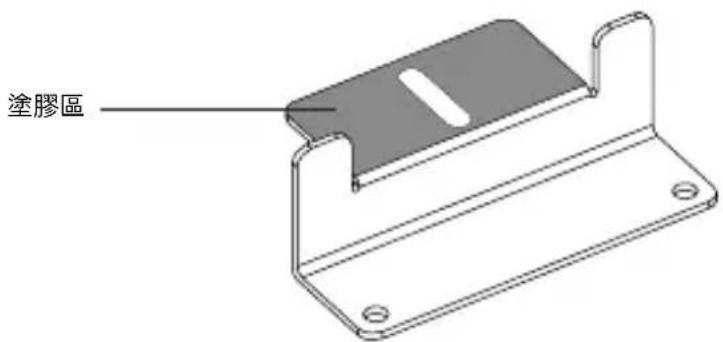

1. 使用手動膠槍將結構黏合劑塗在 Z 形支架的相應位置（與框架接觸的表面）上。

塗膠區

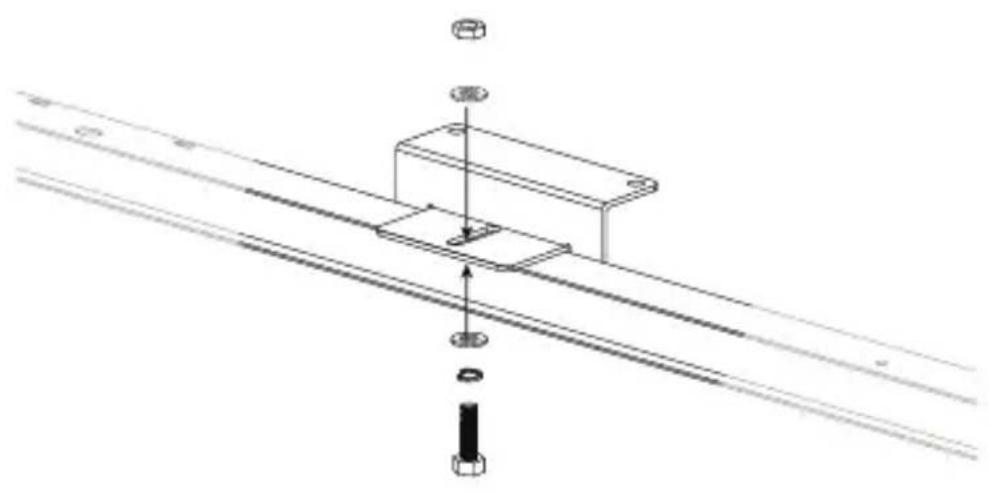

1. 將 Z 形支架放在相應位置，並安裝 M6 六角螺栓、M6 平墊圈和 M6 彈簧墊圈。

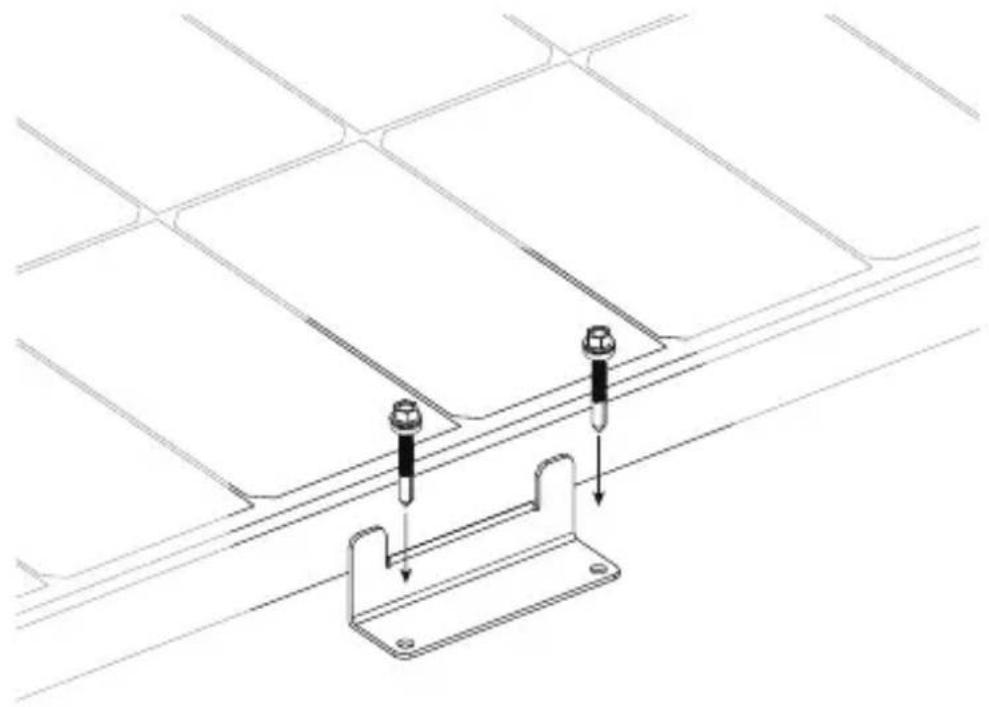

1. 將大陽能板和 Z 形支架放在車頂的安裝位置，然後按照 Z 形支架底座上孔的位置，在車頂的相應位置上鑽孔。

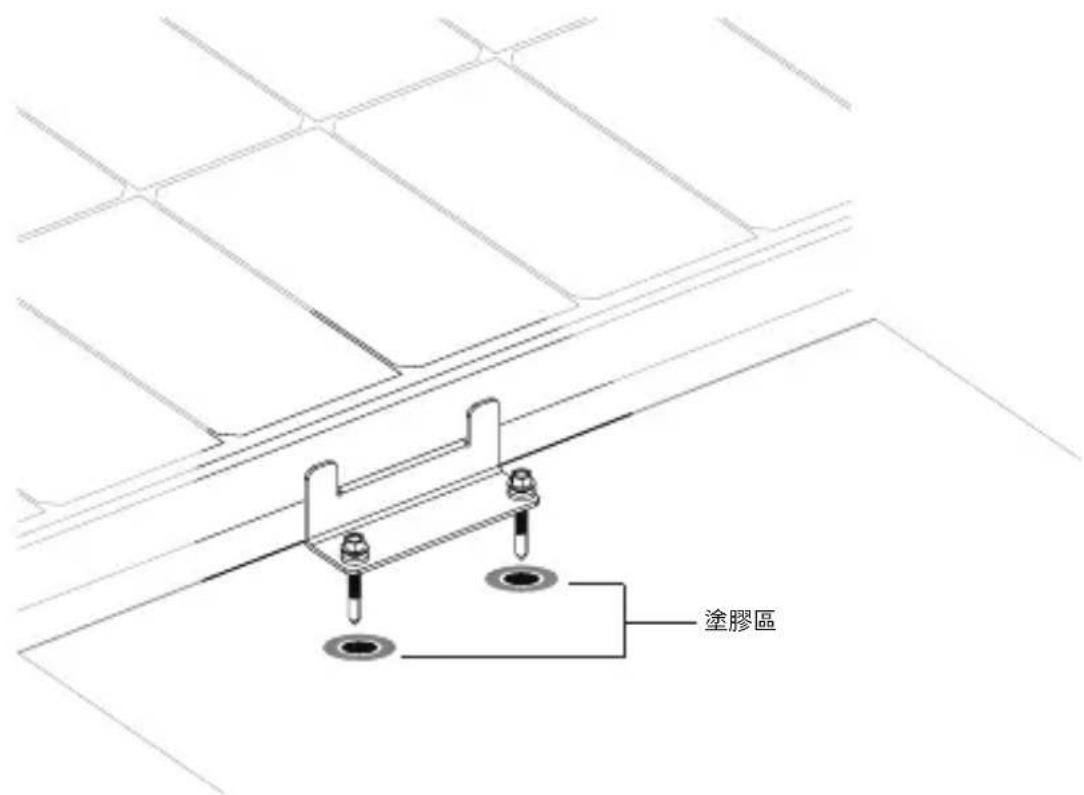

1. 清潔鑽孔並塗上黏合劑（確保在孔的周圍塗上結構黏合劑）。

塗膠區

1. 將 Z 形支架底座與車頂鑽孔對齊後，安裝六角自鑽螺釘 [5.5*38 毫米（0.2*1.5 吋），附膠圈]，等待 ≥24 小時讓結構黏合劑乾固 [環境溫度 ≤30°C (86°F)；濕度 ≤70% 相對濕度]。

2. 結構黏合劑乾固後，去除底座和車頂上多餘的黏合劑。如有需要，安裝更多太陽能板，並以串聯或並聯的方式連接。

6. 調試和故障排除

EcoFlow 建議太陽能板系統的所有調試和保養均由合資格 PV 技工進行!

將模組連接至系統前測試已連接的模組；必須在調試系統前先測試系統的所有電力和電子組件，並須遵守設備各部分提供的指引。

如要測試模組的電力效能，一般會將模組曝露於陽光下，且不可將其連接至任何負載。進行這些測試時，須注意您的人身安全。

如功率產生不正常，請按照以下步驟解決問題：

• 檢查所有電線以確保沒有開路或連接不良。
• 檢查各模組的開路電壓。
• 將不透明物料完全遮蓋模組以檢查開路電壓；然後移除不透明物料並量度和比較端口的開路電壓。

若端口的電壓與標稱數值相差超過 5%（輻照度 ≥700 W/m² (65.0 W/ft²)），即表示電力連接不良。

7. 產品規格

100 W 單玻璃太陽能板

額定功率:100 W (+/-5 W)

開路電壓:20.3 V

短路電流:6.3 A

最大操作電壓:17.1V

最大操作電流:5.9 A

額定功率溫度系數: -0.39%/°C

開路電壓溫度系數: -0.33%/°C

短路電流溫度系數:0.06%/°C

最大系統電壓:600 VDC (UL)

最大保險絲電流:15 A

一般

太陽能板重量：約6.2公斤（13.7磅）

尺寸：98*58.6*3 厘米（38.6*23.1*1.2 吋）

測試和認證

IP68

溫度系數規格

功率溫度系數

$$ - (0.39 + / - 0.02)\% /\mathbf{k} $$

電壓溫度系數

$$ - (0.33 + / - 0.03)\% /\mathrm{k} $$

電流溫度系數

$$ +(0.06+ / - 0.015)\% /\mathrm{k} $$

8. 常見問題

為什麼100 W 太陽能板在實際使用時無法充分產生所示的功率？

在大部分情況下，太陽能板通常不會完全產生其標稱功率。部分原因，以及產生更接近標稱功率的建議如下。

1. 光線強度。照射在太陽能板上的光線量會導致功率輸出波動。相比早上或下午稍晚時間，在天清氣朗的正午陽光下使用產品所產生的標稱輸出功率會較接近測試條件下產生的功率。天氣情況亦會影響照射在太陽能板上的陽光量。例如，在朦朧、多雲或多雨的天氣下，您較難產生標稱功率。
2. 表面温度。太陽能板的表面溫度亦會影響產生的功率。太陽能板的表面溫度較低，產生的功率較高。例如，相比夏季，在冬季使用太陽能板能產生較高功率，這是完全正常現象。在夏季，太陽能板一般可達到 60^ C ( 140^ F)。即使太陽能板的光線量較高，但亦會令標稱功率下降 10-15%。
3. 太陽光線的角度。在良好的光線條件下，光線保持垂直照射太陽能板表面，可達致更佳光照效果。可是，大部分太陽能板只能平鋪安裝在休閒車頂上，無法以最佳角度安裝，令功率輸出損失約 5%-15%。
4. 太陽能板遮擋。使用時，太陽能板的表面不應被遮擋。被陰影、異物和玻璃遮擋可大大降低輸出功率。

太陽能板故障引致的效能問題：若上述問題已解決，但太陽能板仍然無法產生功率，或輸出功率遠低於預期標稱功率，便可能是太陽能板發生問題。請聯絡客戶服務部尋求協助。

100 W 太陽能板在正常情況下可產生多少功率？

這視乎天氣情況。一般來說，在天晴無雲的日間，陽光以 90^ 照射 100 W 太陽能板可產生 70 W-80 W 功率（在測試環境下，目前光線條件一般為 800-900 W/m^2 （74.3-83.6 W/ft ^2 ），太陽能板溫度為 50^ （32°F）。額定功率乃根據 1,000 W/m^2 （92.9 W/ft ^2 ）在 AM1.5 的條件，且太陽能板溫度為 25^ 的測試條件下所得出。測試觀察所得，在冬季正午陽光下產生的輸出功率較接近標稱數值）。

100 W 太陽能板的使用溫度範圍和使用注意事項是什麼？

太陽能板的運作溫度為 -20^ 至 85^ （ -4^ 至 185^ ）。使用前，請仔細閱讀產品手冊。太陽能板由單晶矽片製成。安裝及使用時，請勿讓太陽能板撞擊地面或外物，亦不可踏在或坐在太陽能板上，否則可能會令單晶矽片破裂並影響使用。人為損壞並不包括在免費保養範圍內。

我可以串聯 100 W 太陽能板嗎？

可以，但並不建議。請仔細閱讀用戶手冊的指引，須特別注意電力儲存控制器和太陽能板輸出的要求和限制，避免串聯電流不同的太陽能板而無法釋放其功率，造成 1 + 1 < 2 現象。

我可以並聯 100 W 太陽能板嗎？

可以。並聯太陽能板可透過加倍電流來提升功率。並聯100 W太陽能板的最高數量視乎您休閒車的控制器和電力儲存設備而定。請確保車輛的電力儲存系統支援較高的輸入電流，且您應使用直徑符合輸出電流的電線，以安全並聯太陽能板。

我需要定期清潔 100 W 太陽能板嗎？

可以。在室外使用太陽能板一段長時間後，太陽能板表面會積聚許多灰塵和異物，從而阻擋部分光線並降低功率輸出。定期清潔可保持太陽能板表面潔淨、不含障礙物並輸出較高功率。

9. 保養

我們建議進行以下保養，以確保模組發揮最佳效能：

1. 有需要時，使用清水和軟海綿或軟布清潔玻璃表面。頑固污垢可使用溫和的清潔劑去除。避免使用尖銳和/或堅硬的清潔工具。建議只在早上和黃昏陽光較陰暗的時間進行清潔 [輻照度≤200 W/m² (18.6 W/ft²)]。
2. 每六個月檢查電力和機械連接，以確保清潔、安全和沒有損壞。
3. 避免葉子和其他物品遮蓋太陽能板的表面。遮擋太陽能板部份位置不單會影響產生功率的效能，亦可能會令部分位置產生過多電流並燒毀組件。

如遇任何問題，須由合資格專家調查並遵從系統中所有組件的保養指引，當中包括支架、充電調節器、逆變器、電池等。
