사용 설명서 100 W Flexible Solar Panel ECOFLOW

본 설명서에는 태양 에너지 장치와 그 설치에 대한 정보가 포함되어 있습니다. 패널을 올바르게 사용하기 위해 패널 설치하기 전에 본 설명서를 읽고 숙지하십시오. 잘못 사용 시 사용자 또는 다른 사람이 중상을 입거나 제품이 손상되거나 재산이 손실될 수 있습니다. 문의 사항이 있으시면 언제든지 문의하여 자세한 설명을 받으시기 바랍니다.

설치자는 모듈을 설치할 때 본 설명서와 현지 규정에 명시된 모든 안전 예방 조치를 따라야 합니다. 태양광 발전 시스템을 설치하기 전에 설치자는 이러한 시스템의 기기 및 전력에 대한 요건을 숙지해야 합니다.

본 설명서를 읽고 난 후에는 추후 정비 및 유지관리 정보를 참조할 수 있도록 안전한 장소에 보관하십시오.

본 문서는 다음과 같은 태양광 모듈 시리즈에 적용됩니다. EF-SG-M100

2. 면책 고지

EcoFlow는 본 설명서의 사용, 태양광 발전(PV) 제품의 설치, 작동, 사용, 유지관리 조건 또는 방법이 당사의 통제를 벗어날 수 있는 경우에 대하여 비표준 설치 및 운영에 대한 어떠한 책임도 지지 않으며, 이와 관련하여 발생하는 손실, 손상, 유지관리 요구에 대해서도 명시적으로 거부합니다.

EcoFlow는 당사가 제공하지 않은 설치 방법, 부속품 등의 채택으로 인해 설치 및 사용 중 발생할 수 있는 타사 특허 또는 기타 권리 침해에 대해 책임지지 않습니다.

본 설명서의 제품 정보및 설치 예시는 EcoFlow 및 파트너사의 관련 지식과 경험을바탕으로 제공되어 신뢰할 수 있지만, 제품 사양을 포함한 정보의 제한 및 권장 사항에 대해서는 명시적 또는 묵시적으로 보증하지 않습니다.

제품 사용 전 사용 설명서와 본 제품에 대한 면책 사항을 주의 깊게 검토하십시오 사용자는 본 제품을 사용함으로써 본 사용 설명서의 모든 약관과 내용을 이해, 인지, 동의한 것으로 간주되며, 잘못된사용 및 그로 인해 발생하는 모든 결과에 대한 책임은 사용자에게 있습니다.

EcoFlow는 사용 설명서에 따라제품을 사용하지 않음으로써 발생한 손실에 대해 어떠한 책임도 지지 않습니다.

법률 및 규정에 따라, 본 문서와 제품 관련 기타 문서를 최종 해석할 권리는 당사에 있습니다. 필요한 경우 사전 통보 없이 내용을 업데이트, 수정 및 종료할 수 있으며, 사용자는 EcoFlow 공식 웹사이트를 방문하여 제품에 대한 최신 정보를 확인할 수있습니다.

3.일반 안전 정보

태양광 발전 시스템은 관련 전문 기술과 지식을 갖춘 자격을 갖춘 인력이설치해야 합니다. 모든 태양광 모듈에는 상시 연결된 접속함과 2.5mm²(0.004제곱인치)와이어가 장착되어 있습니다. 설치자는 감전위험 등설치 중에 발생할 수 있는 모든 부상 위험을 감수해야 합니다.

직사광선에 노출되면 단일 모듈에서 24V이상의 DC전압이 발생할 수 있는데, 24V 이상의 DC전압에 노출되는 것은 위험할 수 있습니다. 햇빛에 노출된 PV장치에 연결된 와이어를 분리할 때는 아크가 발생할 수 있으며 아크는 화상이나 화재의 원인이 될 수 있습니다. 작업 시각별히 주의하지 않으면 추가적인 문제가 발생할 수 있습니다. 전기로부터 자신을 보호하는 것이 중요합니다!

태양광 모듈은 태양 에너지를 DC 전기로 변환하고 야외에서 사용하도록설계되었습니다. 모듈은 고정된 실외물체 위에설치할 수 있으며, 시스템 설계자와 설치자는 모듈 지지 구조물의 설계를 준수할 책임이 있습니다.

모듈을 분해하거나 부착된 명판 또는 구성 요소를 제거하지 마십시오.

배터리 셀의 빛을 차단하는 페인트, 접착제, 물질을 모듈의 수광 표면에 도포하지마십시오.

모듈 표면을 인공적으로 모아진 증폭된 햇빛에 노출시키지 마십시오.

시스템을 설치할 때는 모든 지역 및 국가의 법률과 규정을 준수하십시오. 차량 또는 선박에 설치할 때는 관련 지역 및 국가의 법률과 규정을 준수하십시오.

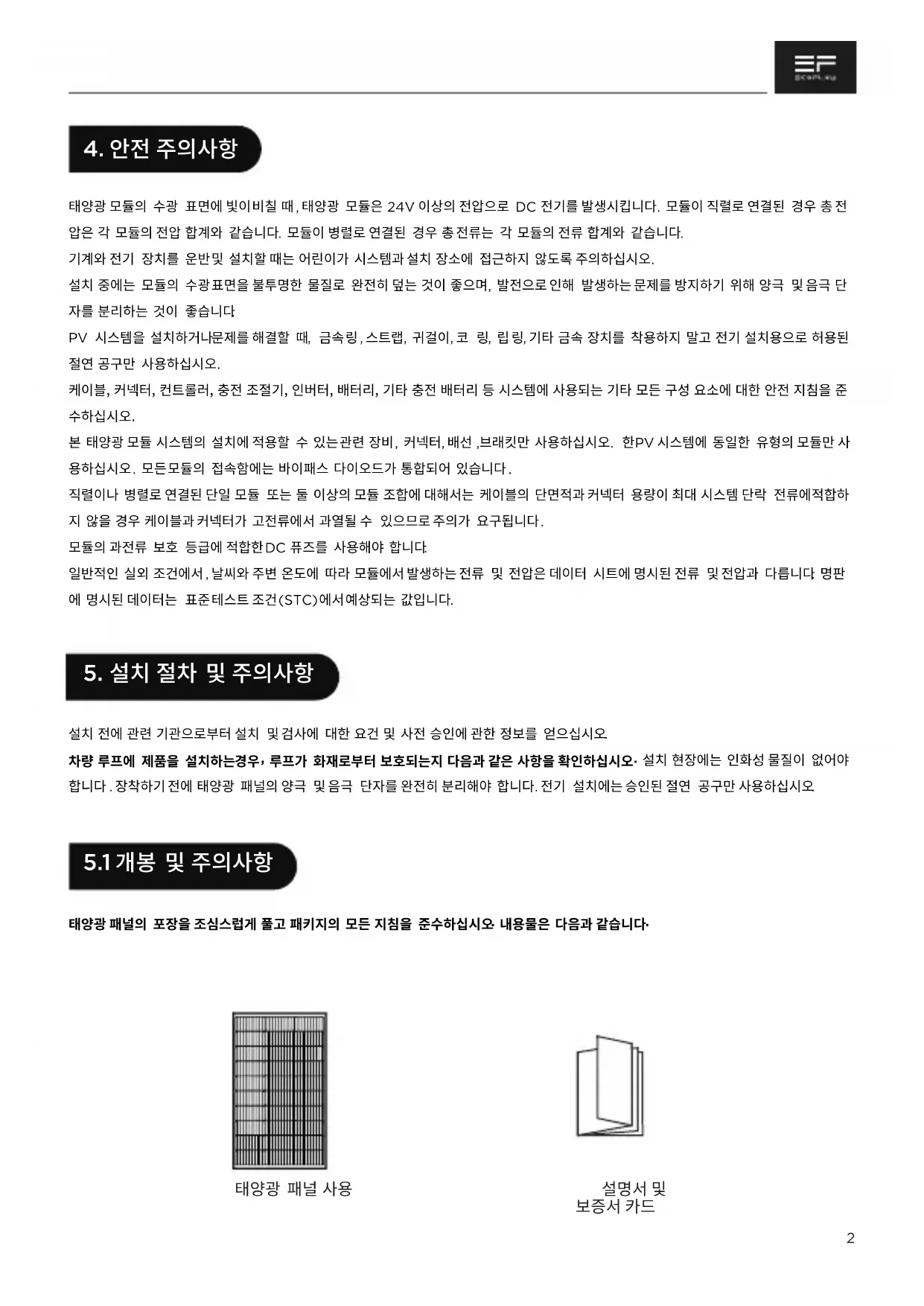

4.안전 주의사항

태양광 모듈의 수광 표면에 빛이비칠 때, 태양광 모듈은 24V 이상의 전압으로 DC 전기를 발생시킵니다. 모듈이 직렬로 연결된 경우 총전압은 각 모듈의 전압 합계와 같습니다. 모듈이 병렬로 연결된 경우 총전류는 각 모듈의 전류 합계와 같습니다.

기계와 전기 장치를 운반및 설치할 때는 어린이가 시스템과 설치 장소에 접근하지 않도록 주의하십시오.

설치 중에는 모듈의 수광표면을 불투명한 물질로 완전히 덧는 것이 좋으며, 발전으로 인해 발생하는 문제를 방지하기 위해 양극 및 음극 단 자를 분리하는 것이 좋습니다

PV 시스템을 설치하거나문제를 해결할 때, 금속링, 스트랩, 귀걸이, 코 링, 립링, 기타 금속 장치를 착용하지 말고 전기 설치용으로 허용된 절연 공구만 사용하십시오.

케이블, 커넥터, 컨트롤러, 충전 조절기, 인버터, 배터리, 기타 충전 배터리 등 시스템에 사용되는 기타 모든 구성 요소에 대한 안전 지침을 준 수하십시오.

본 태양광 모듈 시스템의 설치에 적용할 수 있는관련 장비, 커넥터, 배선 ,브래킷만 사용하십시오. 한PV 시스템에 동일한 유형의 모듈만 사용하십시오. 모든 모듈의 접속함에는 바이패스 다이오드가 통합되어 있습니다.

직렬이나 병렬로 연결된 단일 모듈 또는 둘 이상의 모듈 조합에 대해서는 케이블의 단면적과 커넥터 용량이 최대 시스템 단락 전류에적합하지 않을 경우 케이블과 커넥터가 고전류에서 과열될 수 있으므로 주의가 요구됩니다.

모듈의 과전류 보호 등급에 적합한 DC 퓨즈를 사용해야 합니다.

일반적인 실외 조건에서, 날씨와 주변 온도에 따라 모듈에서 발생하는 전류 및 전압은 데이터 시트에 명시된 전류 및 전압과 다릅니다 명판 에 명시된 데이터는 표준테스트 조건(STC)에서 예상되는 값입니다.

5.설치 절차 및 주의사항

설치 전에 관련 기관으로부터 설치 및 검사에 대한 요건 및 사전 승인에 관한 정보를 얻으십시오.

차량 루프에 제품을 설치하는경우, 루프가 화재로부터 보호되는지 다음과 같은 사항을 확인하십시오. 설치 현장에는 인화성 물질이 없어야 합니다. 장착하기 전에 태양광 패널의 양극 및 음극 단자를 완전히 분리해야 합니다. 전기 설치에는 승인된 절연 공구만 사용하십시오

5.1개봉 및 주의사항

태양광 패널의 포장을 조심스럽게 풀고 패키지의 모든 지침을 준수하십시오. 내용물은 다음과 같습니다.

1. 불규칙한 응력은배터리 셀의 미세 균열을 주고 궁극적으로 모듈의 신뢰성과 사용자경험에 영향을 미칠 수 있으므로, 모듈위를 밝거나 걷거나 서거나 뛰지 마십시오.
2. 날카로운 도구를사용하여 모듈 패널의 후면을 굵거나, 절단하거나, 자르거나굿지 마십시오.
3. 모든 전기 접점 및 커넥터를 깨끗하고 건조한 상태로 유지하십시오.

5.2설치 전 요구사항

모듈에 대한 일반적인 시스템 기술 요건을 준수하고 다른 시스템 구성 요소로 인해 모듈에 기계적 또는 전기적 손상이 발생하지 않도록 하십시오.

모듈을 직렬로 연결하여 전압을 높이거나 병렬로 연결하여 전류를 증가시킬 수 있습니다. 직렬 연결에서는 한 모듈의 양극 단자가 두 번째 모듈의 음극 단자로 전송됩니다. 병렬 연결에서는 모듈과 모듈의 양극 단자가 연결되고, 음극단자도 음극 단자와 연결됩니다.

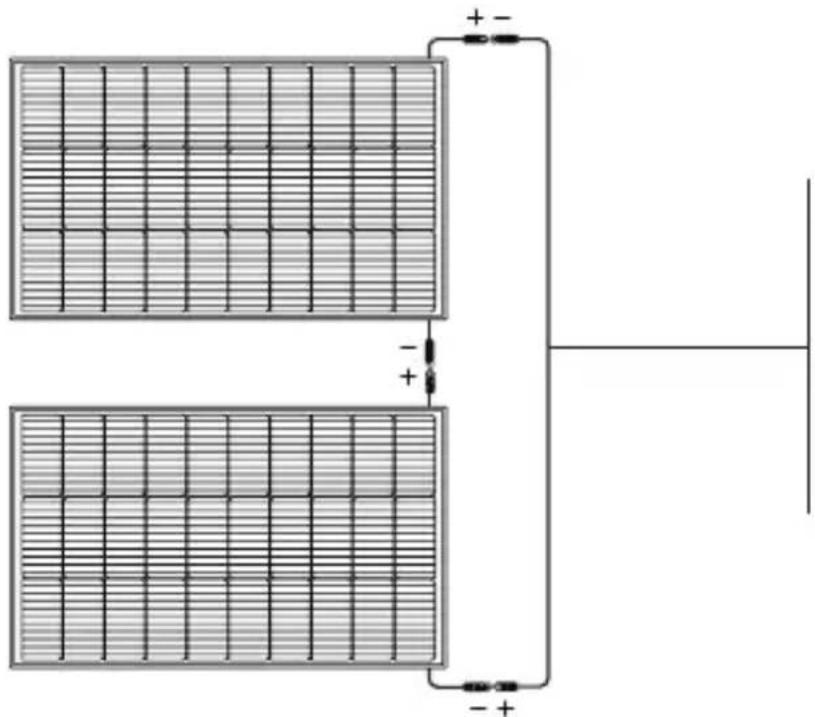

직렬 연결을 보여주는 다이어그램입니다.

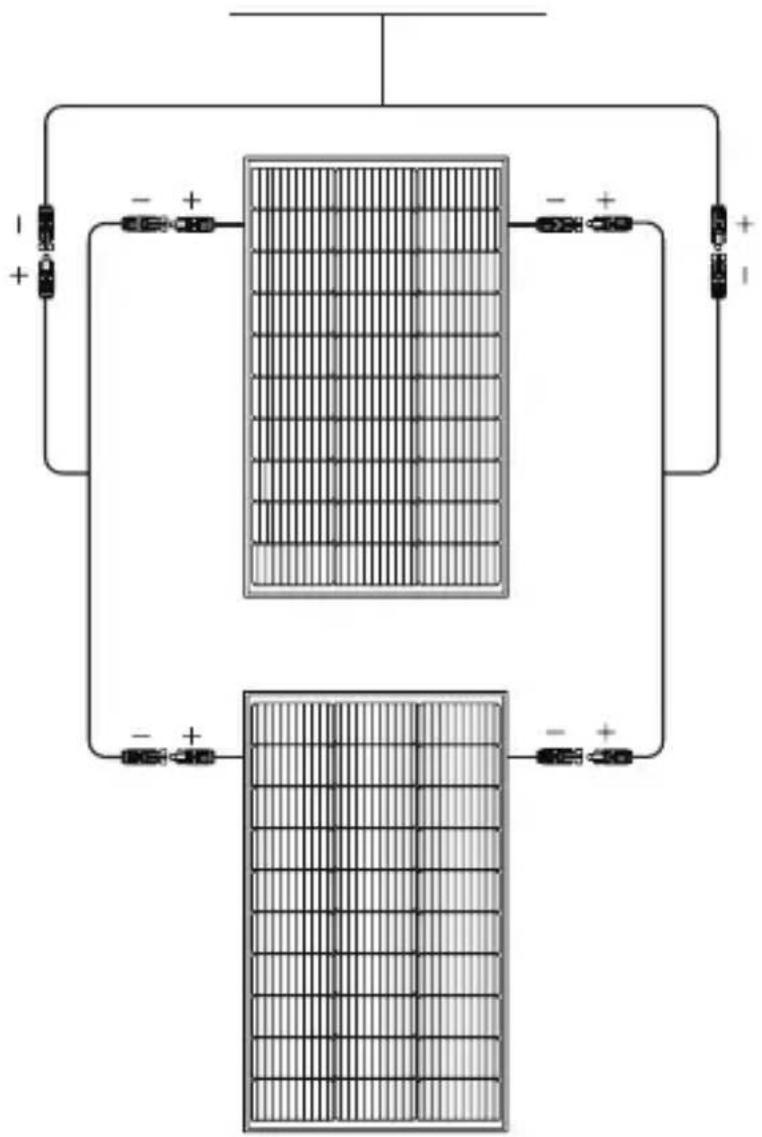

병렬 연결을 보여주는 다이어그램입니다.

1+1<2 효과로 인한 불일치가 발생하지 않도록 동일한 전기 출력을 가진 모듈을직렬로 연결하는 것이 좋습니다.

모듈 하단의 배수구를 막지 마십시오(아래 그림 참조).

조금의 그늘도 전력 출력을 감소시키므로 그늘을 피하십시오.1년 중 낮이 가장 짧은 날에도 햇빛이 모듈을 비추도록 하십시오.

전기를 가장 많이 발생시키려면, 북반구의 경우 모듈을정남향으로 향하게 하고납반구의 경우 모듈을 정북향으로 향하게하십시오. 설치에 가장 적합한 고도각에 대한 자세한 사항은 해당 지역표준 PV 설치안내서, 유명태양광 설치 관리자 또는시스템 통합 업체의 설치각도요 건을 참조하십시오.

5.3설치 주의사항

아래의 모든 설치 방법은 참고용이며, 관련 설치 액세서리는 별도로 구매해야 합니다. 모든 시스템 설치자는 작업하는 동안 설치가 모든 사양을 준수하는지 확인해야 합니다.

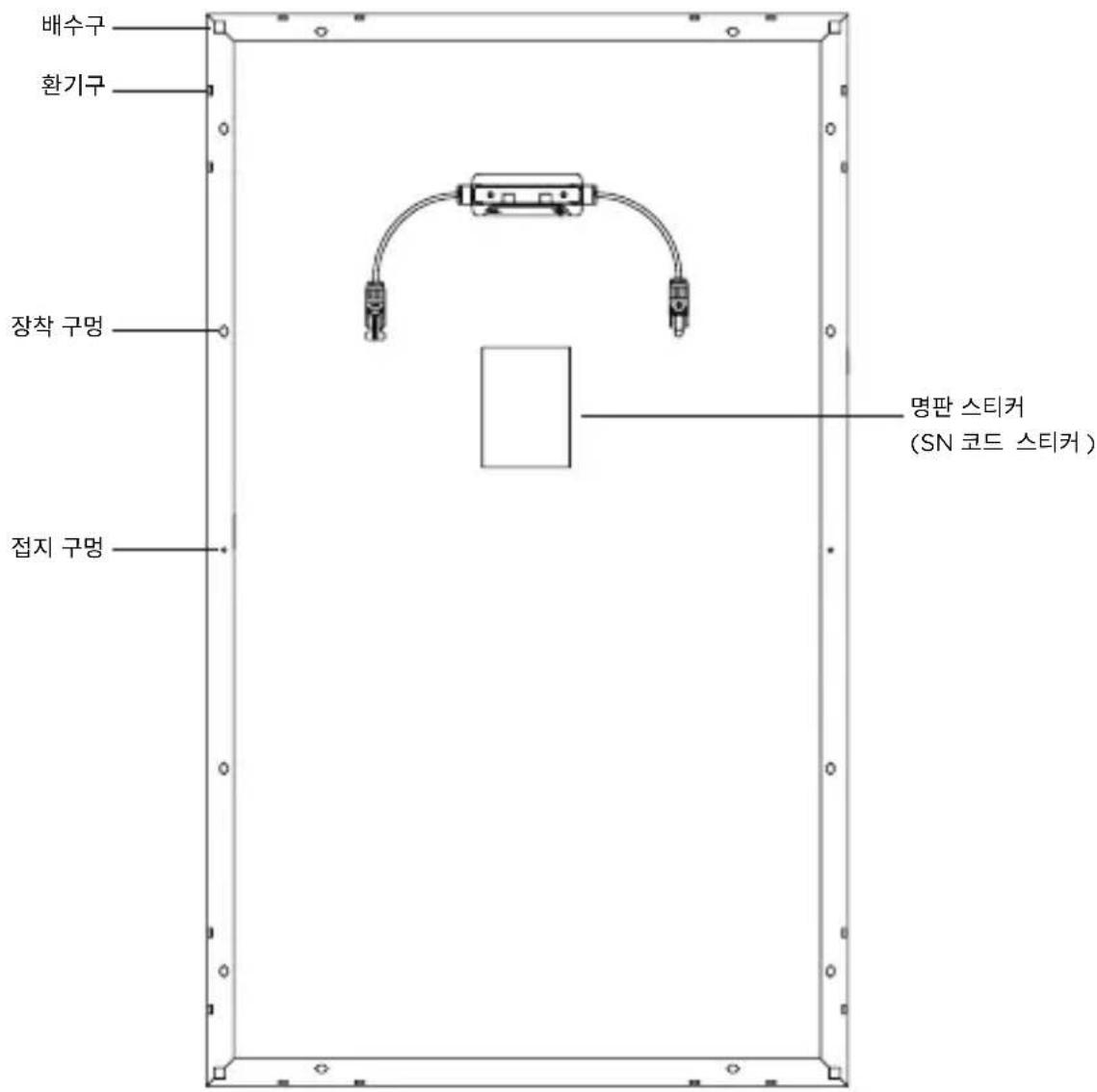

모듈은 반드시 태양광 모듈의 프레임에 예약된 장착 구멍에 장착해야 합니다[12개 구멍, L*W: 11×7mm(0.4×0.3인치)]. 가장 일반적인 설치 방법은 프레임 중앙에 가까운 4개의 대칭 구멍을 사용하여 모듈을 설치하는 것입니다.

아래와 같이 확인할 수 있습니다.

배수구 환기구 장착 구멍 접지 구멍 명판 스티커 (SN 코드 스티커)

참고:

1. 각 긴 모서리의 중앙에 있는 구멍은 접지용으로 사용됩니다.
2. 모듈은 바람과 눈의 하중을 포함하여 예상되는 모든 하중을 견딜 수 있도록 단단히 장착해야 합니다.
3. 모듈 간 간격은 12.7mm(0.5인치) 이상이어야 합니다.

각 모듈에는 다음정보를 제공하는 두 개의 라벨이 있습니다.

명판 스티커: 제품 유형 및 표준 테스트 조건에서 측정된 전기 매개변수, 중량, 치수등에 대한 정보를 제공합니다. SN 코드 스티커 각 모듈에는 고유한 일련번호가 있습니다.

참고:태양광 패널에서 라벨을 제거하지 마십시오.라벨을 제거하면 EcoFlow의 제품 보증 정책이 무효화됩니다.

5.4 볼트 설치

설치하려면 다음 품목이 포함된 특수 볼트 키트(별도 구매)를 사용해야 합니다.

z형 브래킷4개, M6 육각 볼트(너트포함) 4 개, M6 대형와셔 4개, M6 플랫 와셔 4개 M6 스프링 와셔 4개, 육각 자체 드릴링 나사 8개 [5.5*38mm(0.2*1.5인치)]

a. M6 스테인리스강 볼트, 너트 와셔는 모듈 프레임 뒷면에 있는 장착 구멍을 사용해야 합니다.
6. 스테인리스강으로 제작된 적절한 내식성 재료를 사용하여 고정하십시오.
B· 모듈 프레임을 드릴로 천공하거나 개조하지 마십시오. 이 경우 보증이 무효화됩니다.
r·각 모듈은 반대 방향으로 4개 이상의지점에 단단히 장착해야 합니다.
d·차량의 루프 또는 차체에 설치할 때는 공기 흐름과열 방사가 용이하도록 태양광 패널과 루프또는 차체 사이에 틈을 남겨 두어야 합니다.

단계는 다음과 같습니다.

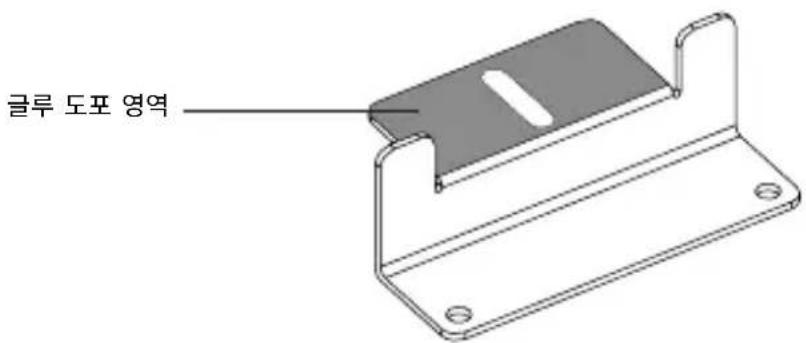

1. 수동 글루건을 사용하여 건설용 접착제를 z형 브래킷의 해당부위(프레임과 접촉하는 표면)에도 포함니다.

글루 도포 영역

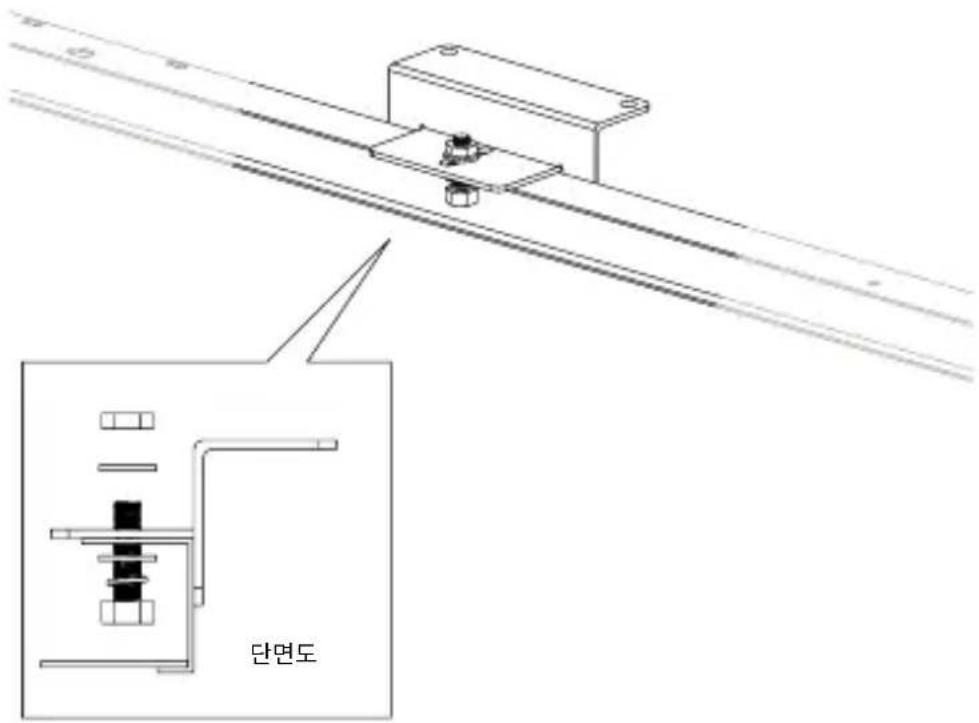

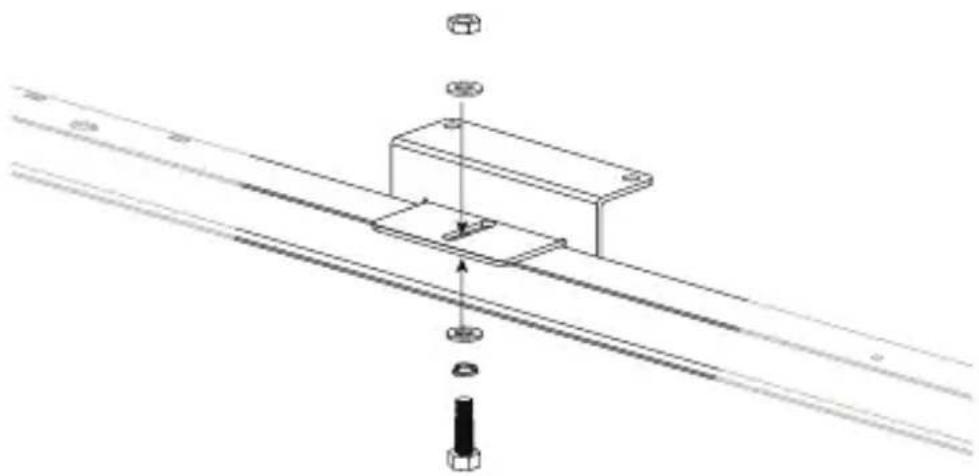

1. z형 브래킷을 해당 위치에 놓고 M6 육각 볼트, M6 플랫 와셔, M6 스프링 와셔를 설치합니다.

1. 그런 다음 대형 와셔를 놓고 너트를 조입니다.

단면도

1. z형 브래킷이 있는 태양광 패널을 차량 루프 장착 위치에 놓고, z자형 브래킷 받침대에 있는 구멍에맞게 루프에 구멍을 둔습니다.

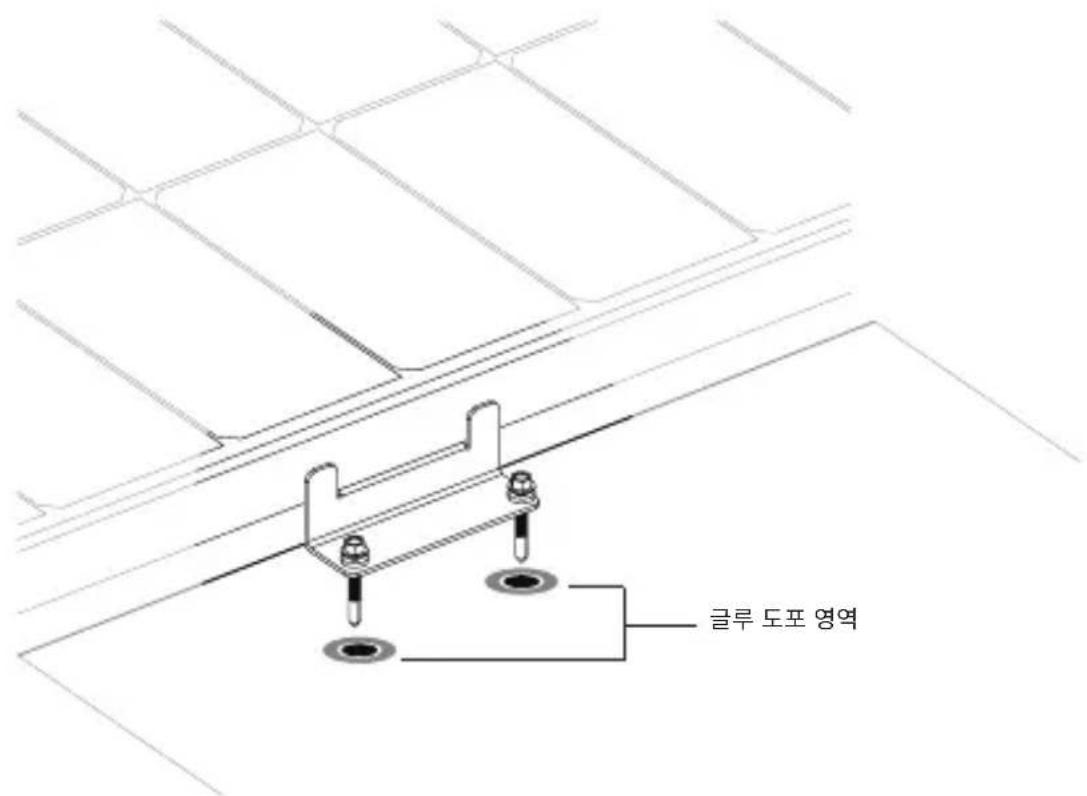

1. 구멍을 청소하고 접착제를 도포합니다(건설용 접착제를 구멍 주위에 도포하십시오).

글루 도포 영역

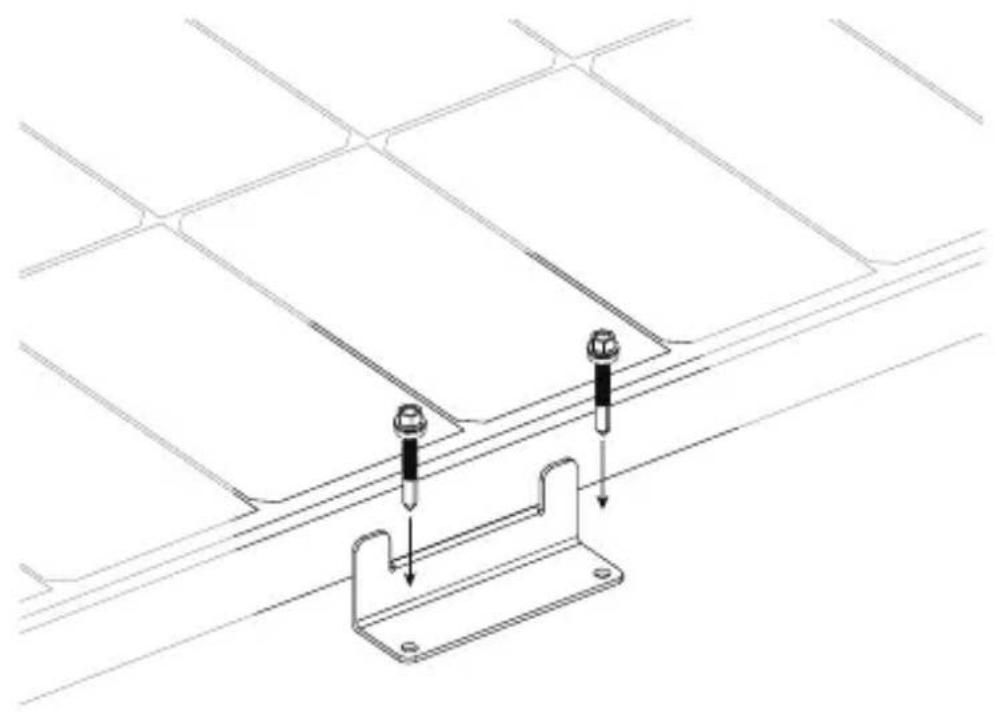

1. z형 브래킷의 받침대를 지붕의 구멍과 일치시킨후 육각 자체 드릴링 나사[5.5*38mm(0.2*1.5인치)]를 설치하고 24시간 이상 방치한 후, 건설용 접착제가 굳을 때까지 기다립니다[주변온도 ≤30°C(86°F), 습도 ≤70% RH].

2. 건설용 접착제가 굳으면 받침대와 루프에 넘친접착제를 제거하십시오. 태양광 패널을 더 설치하고 필요에 따라 직렬 또는 병렬로연결합니다.

6.시운전 및 문제 해결

EcoFlow는 자격을 갖춘 PV 기술자에 의해 태양광 모듈 시스템의 모든 시운전 및 유지관리를 수행하도록 권장합니다!

시스템에 연결하기 전에연결된 모듈을 테스트하십시오.시스템을 가동하기 전에 항상 시스템의 모든 전기및 전자 구성 요소를 테스트하고 항상 각 부품 및 장비와 함께제공된 지침을 따르십시오.

모듈의 전기적 성능을 테스트하기 위해서는, 모듈을 일반적으로 햇빛에 노출시키고 부하에 연결하지 않아야 합니다. 이러한 측정을 수행할 때 개인 안전에 주의하십시오.

비정상적으로 발전하는 경우, 다음 단계에 따라 문제를 해결하십시오.

• 모든 배선을점검하여 개회로 또는 연결불량 여부를 확인합니다.
• 각 모듈의 개회로 전압을 점검합니다
• 모듈이 불투명 물질로 완전히 덮여 있는 상태에서 개회로 전압을 점검한 다음,불투명한 물질을 제거하고 단자에서 개회로 전압을 측정하여 비교합니다.

700W/m²(65.0W/ft²) 이상의 일사량에서 단자 간 전압이 공칭 값과 5% 이상 차이가 나는 경우, 전기연결이 불량한 것입니다.

7. 제품 사양

100W 단일 유리 태양광 패널

정격 전력: 100W(+/-5W)

개회로 전압:20.3V

단락 전류: 6.3A

최대 작동전압:17.1V

최대 작동전류: 5.9A

정격 전력의온도 계수: -0.39%/°C

개회로 전압의 온도계수: -0.33%/°C

단락 전류의온도 계수: 0.06%/°C

최대 시스템전압: 600VDC(UL)

최대 퓨즈전류:15A

일반

태양광 패널 무게: 약 6.2kg(13.7파운드)

크가: 98*58.6*3cm(38.6*23.1*1.2인치)

테스트 및 인증

IP68

온도 계수 사양

전력 온도 계수

$$ - (0.39 + / - 0.02) \% / k $$

전압 온도 계수

$$ - (0.33 + / - 0.03) \% / k $$

전류 온도 계수

$$ +(0.06+ / - 0.015)\% /\mathrm{k} $$

8. FAQ

100W 태양광 패널이 실제 사용 시 명시된 만큼의 전력을 공급하지 못하는 이유는 무엇입니까?

태양광 패널 대부분이 최대 공칭 전력을 생산하지 못합니다. 그러한 이유 및 공칭 전력 수치에 더 가까운 용량의 전력을 얻기 위한 제안은 다음과 같습니다.

1. 빛의 강도. 패널에 내리掀起는 빛의 양에 따라, 전력 출력량이 늘 일정한 것은 아닙니다. 아침이나 늦은 오후가 아니라 맑은 날 한 낮에 제품을 사용해야 테스트를 통해 도출된 공칭 전력 수치와 가까운 전력을 얻을 수 있습니다. 날씨 역시 패널에 내리掀起는 태양빛의 양에 영향을 줍니다. 예를 들어 흐리거나 구름이 끼거나 비가올 때에는 공칭 전력 수치만큼의 전력을 얻지 못할 수 있습니다.
2. 표면 온도. 태양광 패널 표면의 온도역시 생산되는 전력량에 영향을 줍니다. 패널 표면 온도가 낮을수록 생산되는 전력은 증가합니다. 예를 들어 태양광 패널은 여름보다 겨울에 더 많은 전력을 생산하며 이는 정상적인 현상입니다. 여름에는 태양광 패널의 온도가 거의 60°C(140°F)까지 올라갑니다. 이로인해 패널에 내리掀起는 빛이 더많더라도 공칭 전력은 10-15% 감소합니다.
3. 햇빛의 각도 좋은 일광 조건하에서, 태양광 패널 표면을 빛이 수직으로 닿는 곳에 두면 더 나은성능을 얻을 수 있습니다. 그러나 RV 지붕에 설치된 대부분의 태양광 패널은 타일형 구성으로만 설치할 수 있으며, 이로 인해 패널이 최적의 각도로 설치되지 않아 약 5\~15%의 전력 출력이 손실됩니다.
4. 패널 그늘. 사용 중에는 태양광 패널의 표면이 가려지지 않게 해야 합니다. 그림자나 이물질, 유리로 그들이 생길 경우 전력 출력이 크게 줄어들 수 있습니다.

패널 오작동으로 생기는 성능문제: 위 문제를 해결하고 나서도 패널이 전력을 생산하지 못하거나 예상되는 공칭 전력 수치보다 출력이 현저히 낮다면 패널 자체의 문제일 수 있습니다. 고객 지원부서에 연락하여 도움을 받으시기 바랍니다.

100W 태양광 패널이 평범한 환경에서 생산하는 전력은 어느 정도입니까?

이는 우선 날씨의 영향을 크게 받습니다. 일반적으로 하늘에 구름이 없는 맑은 날, 90° 각도로 패널을 비추는 햇빛은 테스트 조건에서의 패널 온도가 50°C(32°F)인 100W패널에서 70\~80W의 전력을 생산합니다(현재 일광 조건은 800\~900W/m²(74.3-83.6W/ft²)입니다. 패널 온도가25°C인 AM1.5조건 테스트 환경에서 공칭 정격 전력은1,000W/m²(92.9W/ft²)를 기반으로 합니다. 공칭 값에 근접한 전력 출력 수치는 일반적으로 겨울 중 한낮에 관찰되었습니다).

100W 패널의 사용온도 범위와 주의 사항은 무엇입니까?

태양광 패널은 -20\~85°C(-4\~185°F)의 온도범위 내에서 작동합니다. 사용 전 제품 설명서를 잘 읽어보시기 바랍니다. 태양광 패널은 단결정 실리콘 웨이퍼로 만들어집니다. 설치 및 사용 중에는 패널을 바닥에 내리치거나, 밖거나, 다른 물체로 치거나 표면에 앉지 마십시오. 단결정 실리콘 웨이퍼가 갈라져사용에 영향을 미칠 수 있습니다. 사람에 의한 손상에 대해서는 무상 보증이 이루어지지 않습니다.

100W 태양광 패널을 직렬로 연결할 수 있습니다?

예,하지만 추천하는 방법은 아닙니다. 사용 설명서의 설명을 주의 깊게읽고, 전력 방출및 1+1<2 효과를 발생시키지 않고 서로 다른 전류의 태양광 패널이 직렬로 사용되지 않도록 에너지 저장 컨트롤러 요건과 태양광 패널 출력 제한에 특히 유의하십시오

100W 태양광 패널을 병렬로 연결할 수 있습니까?

네. 패널을 병렬로 연결하면 전류를 두 배로 증가시켜전력을 증가시킵니다. 병렬연결에서 허용되는 최대 100W 패널수는 레저용 차량의 컨트롤러 및 에너지 저장 장치에 따라다릅니다. 차량에 사용되는 에너지 저장 시스템이 높은 입력 전류를 지원하는지 확인하고 출력 전류에 적합한 직경의 와이어를 사용하여 패널을 병렬로 안전하게 연결해야 합니다.

100W 태양광 패널을 정기적으로 청소해야 하나요?

네. 야외에서 장시간 사용하다 보면태양광 패널 표면에 먼지와 이물질이 쌓여 빛을 차단해 전력 출력이 떨어질 수 있습니다. 정기적으로 청소하면 태양광 패널 표면을 깨끗하고 장애물이 없도록 유지하여 더 높은 출력을 발생시킬 수 있습니다.

9.유지관리

모듈의 성능을 최적화하기 위해 다음과 같이 유지관리하는 것이 좋습니다.

1. 필요한 경우 모듈의 유리 표면을 물과 부드러운 스폰지 또는 천으로 청소합니다. 강한 오염은 순한 세제로 제거할 수 있습니다. 날카롬거나 땅딱한 세척 도구를 사용하지 마십시오. 햇별이 약한 아침 저녁에만 청소하는 것이 좋습니다 [일사량 ≤200W/m²(18.6W/ft²)].
2. 6개월마다 전기 및 기계적 연결부를 검사하여 연결부가 깨끗하고 견고하며 손상되지 않았는지 확인하십시오.
3. 나뭇잎 및 다른 물체가 태양광 패널 표면을 덮지 않도록 하십시오. 태양광 패널에 부분적으로 지는그늘은 발전 효율에 영향을 줄 뿐만 아니라 일부 지역에서는 과도한 전류를 발생시키고구성 요소를 소진시킬 수 있습니다.

문제가 발생할 경우 향상 자격을 갖춘전문가가 브래킷, 충전 조절기, 인버터, 배터리 등 시스템에 사용되는 모든 구성 요소에 대한 유지관리 지침을 준수하여 검사하도록하십시오.
