MANUALE UTENTE TRAIL 300 DC ECOFLOW

Informazioni su questo manuale

• Questo manuale utente riguarda i seguenti prodotti: la power station portatile EcoFlow TRAIL 200 DC (192 Wh) e la power station portatile EcoFlow TRAIL 300 DC (288 Wh).
• I termini "TRAIL 200 DC" e "TRAIL 300 DC" presenti in questo manuale si riferiscono ai prodotti della serie EcoFlow TRAIL.
• Tenere presente che il manuale è soggetto ad aggiornamenti senza preavviso. La versione più recente è disponibile online su Assistenza EcoFlow (https://www.ecoflow.com/support/download).
• La disponibilità di determinati accessori e funzionalità descritti in questo manuale può variare a seconda del paese o dell'area geografica.

Contenuto della confezione

OPPURE

TRAIL 200 DC/TRAIL 300 DC ×1

Documentazione del prodotto ×1

Panoramica

La power station portatile EcoFlow TRAIL 200 DC (192 Wh) (di seguito “TRAIL 200 DC” o “la power station”) e la power station portatile EcoFlow TRAIL 300 DC (288 Wh) (di seguito “TRAIL 300 DC” o “la power station”) sono power station dotate di batteria LiFePO4 che supportano ingressi e uscite CC per soddisfare le esigenze presenti.

Aspetto

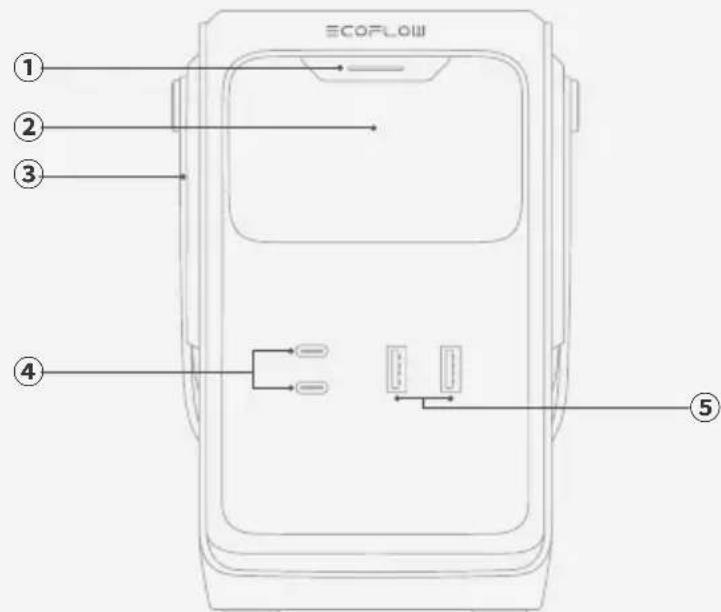

I TRAIL 200 DC

1	Pulsante multifunzione	Premuto una volta: riattiva o disattiva il display.
		Premuto due volte: attiva o disattiva la modalità a corrente bassa. In caso di attivazione, le porte di uscita USB-A forniscono un'uscita in corrente continua.
		Indicatore: rimane acceso in presenza di un ingresso o un'uscita tramite una qualsiasi porta. Lampeggia quando si verifica un errore.
2	Display	Mostra il livello della batteria in tempo reale, la potenza in ingresso, la potenza in uscita e altri stati operativi.
3	Maniglia	Serve per sollevare o trasportare la power station.
4	Porta di ingresso/uscita USB-C	Supporta sia la ricarica della power station che l'alimentazione di dispositivi esterni tramite USB-C.
5	Porta di uscita USB-A	Fornisce energia ai dispositivi USB.

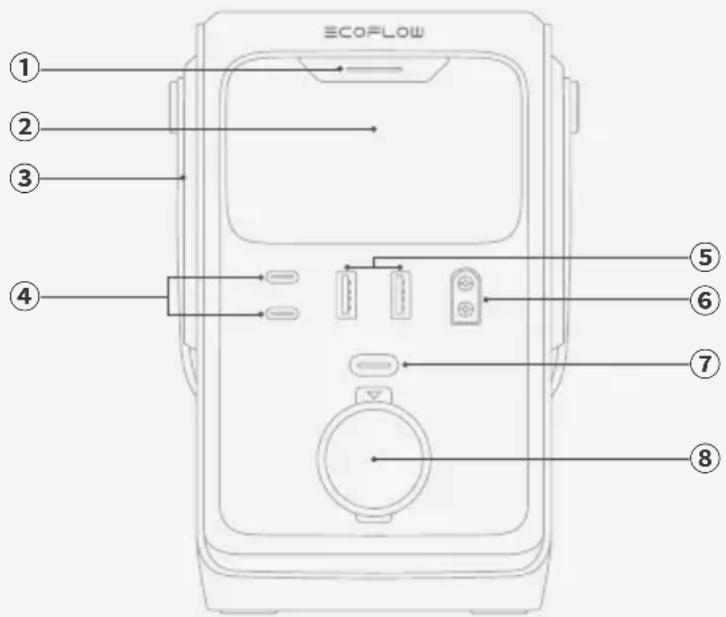

I TRAIL 300 DC

ECOFLOW ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

1	Pulsante multifunzione	Premuto una volta: riattiva o disattiva il display.
		Premuto due volte: attiva o disattiva la modalità a corrente bassa. In caso di attivazione, le porte di uscita USB-A forniscono un’uscita in corrente continua.
		Indicatore: rimane acceso in presenza di un ingresso o un’uscita tramite una qualsiasi porta. Lampeggia quando si verifica un errore.
2	Display	Mostra il livello della batteria in tempo reale, la potenza in ingresso, la potenza in uscita e altri stati operativi.
3	Maniglia	Serve per sollevare o trasportare la power station.
4	Porta di ingresso/uscita USB-C	Supporta sia la ricarica della power station che l'alimentazione di dispositivi esterni tramite USB-C.
5	Porta di uscita USB-A	Fornisce energia ai dispositivi USB.
6	Porta di ingresso solare/auto (XT60)	Collega la power station a pannelli solari oppure a una presa accendisigari da 12 V per la ricarica.
7	Pulsante presa auto da 12 V	Premere brevemente per attivare o disattivare la presa auto da 12 V.
8	Presa auto da 12 V	Ricarica gli apparecchi a bordo.

Display

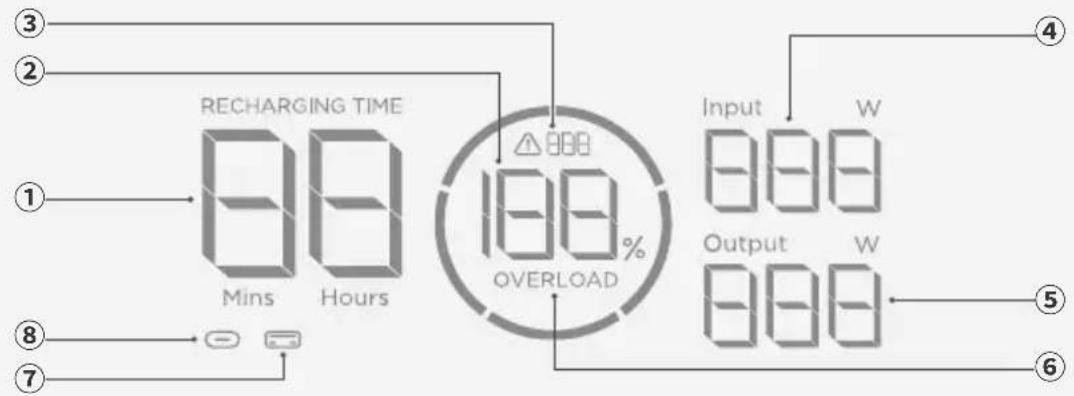

I TRAIL 200 DC

1	Tempo di ricarica/ scaricamento rima- nente	Acceso: visualizza il tempo di ricarica o scarica residuo.
2	Livello della batteria Acceso: visualizza l'attuale livello di carica della batteria.
3	Codice di errore Lampeggiante: si è verificato un errore.
4	Potenza di ingresso totale	Acceso: visualizza la potenza di ingresso totale.
5	Potenza di uscita totale	Acceso: visualizza la potenza di uscita totale.
6	Avviso di sovraccarico	Lampeggiante: è stata attivata la protezione da sovraccari- co. Scollegare i dispositivi o le sorgenti di alimentazione per ridurre l'ingresso o l'uscita. L'errore scomparirà automaticamente non appena la potenza sarà tornata a un livello normale.
7	Porta di uscita USB-A	Acceso: la porta è attiva e presenta un'uscita.
		Lampeggiante: è stata attivata la modalità a corrente bassa. Le porte di uscita USB-A forniscono un'uscita in corrente continua.Acceso: la porta è attiva e presenta un ingresso o un'usci-ta.
8	Porta di ingresso/uscita USB-C

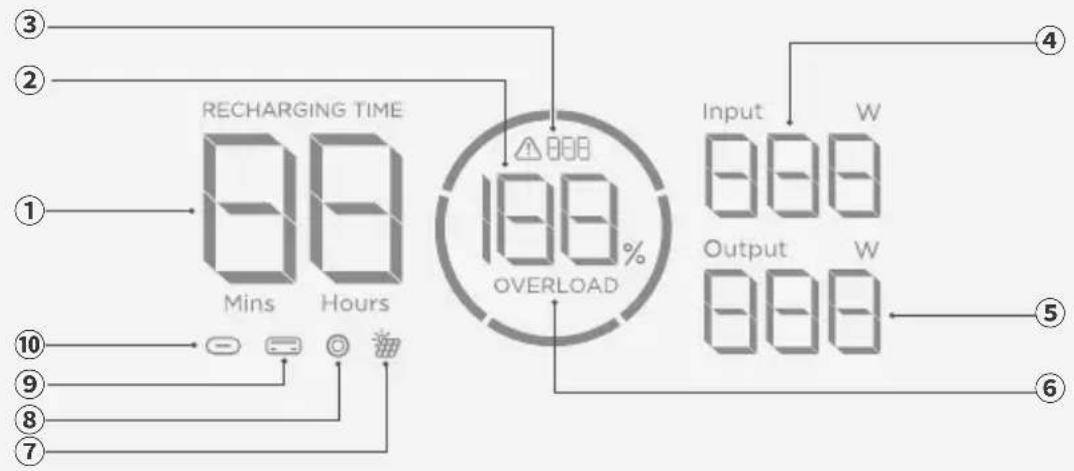

I TRAIL 300 DC

1	Tempo di ricarica/scaricamento rimanente	Acceso: visualizza il tempo di ricarica o scarica residuo.
2	Livello della batteria Acceso: visualizza l'attuale livello di carica della batteria.
3	Codice di errore Lampeggiante: si è verificato un errore.
4	Potenza di ingresso totale Acceso: visualizza la potenza di ingresso totale.
5	Potenza di uscita totale Acceso: visualizza la potenza di uscita totale.
6	Avviso di sovraccarico	Lampeggiante: è stata attivata la protezione da sovraccarico. Scollegare i dispositivi o le sorgenti di alimentazione per ridurre l'ingresso o l'uscita. L'errore scomparirà automaticamente non appena la potenza sarà tornata a un livello normale.
7	Porta di ingresso solare/auto (XT60)	Acceso: la porta è collegata a una fonte di alimentazione CC.
8	Presa auto da 12 V Acceso: è stata attivata la presa auto da 12 V.
9	Porta di uscita USB-A	Acceso: la porta è fisicamente collegata e sta erogando energia.
		Lampeggiante: è stata attivata la modalità a corrente bassa. Le porte di uscita USB-A forniscono un'uscita in corrente continua.
10	Porta di ingresso/uscita USB-C	Acceso: la porta è attiva e presenta un ingresso o un'uscita.

- In questo capitolo, le istruzioni che valgono sia per TRAIL 200 DC che per TRAIL 300 DC vengono illustrate utilizzando come esempio TRAIL 300 DC.

Accensione/spegnimento

Il prodotto non richiede un'accensione manuale; i pulsanti e le porte possono essere utilizzati immediatamente.

In seguito a lunghi periodi di inattività, il prodotto entrerà in modalità stand-by senza alcun bisogno di uno spegnimento manuale.

Alimentare i dispositivi

I Tramite la porta di uscita USB

- Modalità standard

Collegare direttamente i dispositivi alle porte USB sulla power station.

ECOFLOW

- Modalità a corrente bassa

Le porte di uscita USB-A presenti sulla power station supportano la modalità a corrente bassa. È consigliabile attivare questa modalità per ricaricare tramite le porte di uscita USB-A dispositivi a bassa potenza come auricolari Bluetooth, smartband o smartwatch.

Come utilizzare questa modalità

1. Collegare un dispositivo a bassa potenza alle porte di uscita USB-A.

2. Premere due volte il pulsante multifunzione. L'icona USB-A sul display lampeggerà a indicare l'attivazione della modalità a corrente bassa.

3. La modalità a corrente bassa resta attiva per un periodo di circa 3 ore. È possibile uscire manualmente dalla modalità premendo di nuovo due volte il pulsante, altrimenti verrà disattivata automaticamente una volta trascorse circa 3 ore.

4. Se il dispositivo non è del tutto carico nel momento in cui la modalità a corrente bassa si disattiva, è possibile riattivarla e continuare la ricarica premendo nuovamente il pulsante multifunzione due volte.

• Una volta entrate in modalità a corrente bassa, le porte di uscita USB-A possono comunque ricaricare normalmente dispositivi con una potenza maggiore, come smartphone e droni.
• Le porte di ingresso/uscita USB-C sono in grado di fornire un'alimentazione stabile ai dispositivi a bassa potenza senza alcun bisogno di attivare la modalità a corrente bassa.

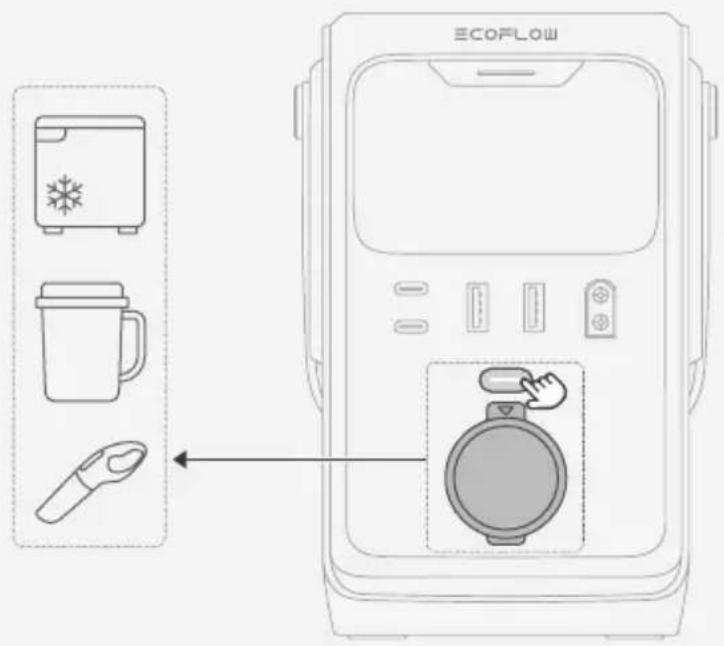

I Tramite la presa auto da 12 V (solo TRAIL 300 DC)

1. Per attivare la presa auto da 12 V, premere brevemente l'apposito pulsante.
2. Collegare alla presa gli apparecchi del veicolo.

ECOFLOW

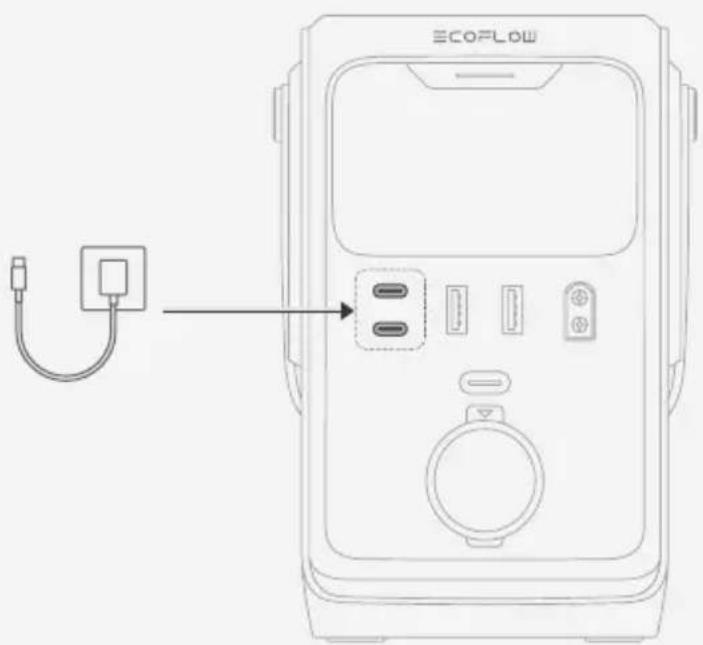

I Tramite la porta di ingresso/uscita USB-C

Collegare la porta di ingresso/uscita USB-C a una sorgente di alimentazione.

ECOFLOW

I Tramite la porta di ingresso solare/auto (solo TRAIL 300 DC)

La porta di ingresso solare/auto disponibile su TRAIL 300 DC supporta sia la ricarica solare sia l'ingresso proveniente da una presa accendisigari da 12 V.

- Ingresso solare

Collegare la porta di ingresso solare/auto della power station a dei pannelli solari utilizzando un cavo per ricarica solare (cavo Solare a XT60).

ECOFLOW

- Prima di collegare il pannello solare, assicurarsi che la tensione in uscita del pannello sia inferiore a 30 V per evitare di danneggiare il prodotto.

- Ingresso proveniente da una presa accendisigari

Collegare la porta di ingresso solare/auto alla presa accendisigari da 12 V del proprio veicolo utilizzando un cavo di ricarica per auto.

ECOFLOW

Risoluzione dei problemi

Codice di errore	Problema Soluzione
109/111/317/341	Temperatura elevata	Interrompere l'utilizzo del prodotto. Spostarlo in un luogo ben ventilato e tenerlo lontano da fonti di calore. Il messaggio di errore scompare non appena la temperatura del prodotto scende a livelli normali.
110/112	Temperatura bassa	Spostare il prodotto in un luogo più caldo. Il messaggio di errore scompare non appena la temperatura del prodotto sale a livelli normali.
322	Sovraccarico uscita USB-C1	Rimuovere i dispositivi collegati alle porte di uscita USB-C1. Dopo la scomparsa automatica del messaggio di errore, provare a utilizzare nuova-mente il prodotto.
328	Sovraccarico uscita USB-C2	Rimuovere i dispositivi collegati alle porte di uscita USB-C2. Dopo la scomparsa automatica del messaggio di errore, provare a utilizzare nuova-mente il prodotto.
308	Sovraccarico uscita USB-A	Rimuovere i dispositivi collegati alle porte di uscita USB-A. Dopo la scomparsa automatica del messaggio di errore, provare a utilizzare nuova-mente il prodotto.
319	Sovraccarico presa auto 12 V	Rimuovere i dispositivi collegati alla presa auto da 12 V. Dopo la scomparsa automatica del messag-gio di errore, provare a utilizzare nuovamente il prodotto.
629	Sottotensione ingresso solare	Spostare il pannello solare in un luogo con abbondante luce solare. Dopo la scomparsa automatica del messaggio di errore, provare a utilizzare nuovamente il prodotto.

- Se il problema persiste, interrompere immediatamente l'utilizzo del prodotto e rivolgersi al servizio clienti EcoFlow.

Stoccaggio e pulizia

Stoccaggio

• Conservare il dispositivo in un ambiente con temperatura compresa tra i -10 °C e i 45 °C; l'intervallo ideale per preservare la batteria in condizioni ottimali è di 0-30 °C.
• Conservare il prodotto in un luogo asciutto, fresco e ben ventilato che risulti sicuro e con un rischio ridotto di caduta.
• Prestare attenzione a tenere il dispositivo lontano da fonti di acqua e di calore, campi magnetici intensi, ambienti con gas corrosivi e qualsiasi sostanza infiammabile o esplosiva.
• Per lo stoccaggio a lungo termine, ricaricare e scaricare il prodotto ogni 3 mesi (caricare completamente, quindi scaricare al 60% per lo stoccaggio) per mantenere la batteria in buono stato.
• Non lasciare il dispositivo scarico o inutilizzato per oltre 6 mesi, pena la decadenza della garanzia.

Pulizia

- Utilizzare un panno morbido e asciutto per la pulizia del prodotto.

Istruzioni di sicurezza

Esclusione di responsabilità

Prima di utilizzare il prodotto, leggere attentamente la relativa documentazione e accertarsi di averne compreso il contenuto. Un uso improprio potrebbe causare lesioni gravi oppure danni al prodotto o ad altre proprietà. Fare sempre riferimento alla documentazione più aggiornata disponibile alla pagina https://www.ecoflow.com/support/download/. Questa documentazione ha la precedenza su tutte le altre versioni.

Utilizzando questo prodotto, l'utente riconosce e accetta tutti i termini e le condizioni stabiliti nella documentazione. EcoFlow non è responsabile per perdite provocate da un utilizzo improprio o dal mancato rispetto delle istruzioni fornite. Ferme restando le leggi e le normative applicabili,

EcoFlow si riserva il diritto di interpretazione finale del presente documento e di tutti i documenti correlati di questo prodotto.

Linee guida per la sicurezza

1. Utilizzare il prodotto nel rispetto delle istruzioni operative fornite nella presente documentazione. Un uso improprio può danneggiare il prodotto o mettere a rischio l'incolumità personale e la sicurezza dei propri beni.
2. Assicurarsi che la tensione di ricarica del dispositivo digitale sia compatibile con la tensione in uscita del prodotto.
3. Per ricaricare il dispositivo, utilizzare il cavo di ricarica originale fornito in dotazione con il dispositivo stesso.
4. Per prolungare la durata del prodotto, provvedere a ricaricarlo regolarmente.
5. ATTENZIONE: rischio di incendio e ustioni. Non aprire, schiacciare, riscaldare oltre i 45 °C o bruciare.
6. Non utilizzare il prodotto nel caso in cui sia stato immerso in acqua. Per lo smaltimento, contattare un centro di riciclo batterie.
7. Tenere il prodotto lontano da acqua, fuoco e fonti di calore.
8. Per ridurre il rischio di lesioni, è necessaria una rigida supervisione quando il prodotto viene utilizzato vicino a bambini.
9. Se il prodotto presenta deformazioni, perdite o danni evidenti, interrompere immediatamente l'uso e contattare un centro di riciclo per lo smaltimento.
10. Questo prodotto non contiene parti riparabili dall'utente e la batteria non è sostituibile.
11. Avvicinare la batteria al fuoco, metterla in un forno caldo o sottoporla a schiacciamenti o tagli meccanici può causarne l'esplosione.
12. Posizionare la batteria in ambienti con temperature estremamente elevate o bassa pressione dell'aria potrebbe provocare esplosioni oppure la fuoriuscita di liquidi o gas infiammabili.
13. Il prodotto entrerà automaticamente in modalità stand-by quando non è in uso.
14. Non esporre il prodotto a fiamme o a temperature eccessivamente elevate. L'esposizione a fiamme o temperature superiori a 100 °C può provocare un'esplosione.
15. Non esporre il prodotto a pioggia o neve.
16. Non smontare, riparare o modificare questo prodotto in autonomia. Per qualsiasi intervento di riparazione, contattare il Servizio clienti EcoFlow.
17. La targhetta si trova sul fondo del prodotto.
18. ATTENZIONE: questo dispositivo non è destinato all'uso presso un centro di riparazione commerciale.

Appendice

Specifiche

EcoFlow TRAIL 200 DC EcoFlow TRAIL 300 DC
Dati generali
Modello EF-TX-192 EF-TX-288
Peso netto Circa 1,8 kg	Circa 2,6 kg
Dimensioni Circa 126 x	115 x 167 mm Circa 166 x 115 x 167 mm
Uscita
USB-A1/A2	5 V=2,4 A, 12 W max per porta, 24 W totali
USB-C1	5/9/12/15 V=3 A, 20/28 V=5 A, 140 W max
USB-C2	5/9/12/15 V=3 A,20 V=5 A, 100 W max	5/9/12/15 V=3 A,20/28 V=5 A, 140 W max
Presa auto /		12 V=10 A
Ingresso
USB-C1	9/12/15 V=3 A, 20/28 V=5 A, 140 W max
USB-C2	9/12/12/15 V=3 A,20 V=5 A, 100 W max	9/12/15 V=3 A,20/28 V=5 A, 140 W max
Porta di ingressosolare/auto	/	10-30 V=10 A max, 110 W max
Informazioni sulla batteria
Tensione nominale	12,8 V=	19,2 V=
Capacità nominale 192	Wh 15 Ah 288 Wh 15 Ah
Chimica cella LFP (LiFe)	PO4)
Tipo di protezione	Protezione da sovratensione, protezione da sovraccarico, protezioneda sovratemperatura, protezione da cortocircuito, protezione dabassa temperatura, protezione da bassa tensione, protezione dasovracorrente
Temperatura ambientale
Temperatura di carica	Da 0 °C a 45 °C
Temperatura discaricamento	Da -10 °C a 45 °C
Temperatura di stoccaggio	Da -10 °C a 45 °C
Altro
Altitudine di esercizio ≤3.000 m

Domande frequenti

Per risposte dettagliate alle domande più comuni, visitare la pagina Domande frequenti (https://www.ecoflow.com/support/faq).

Italiano: Questo simbolo indica che il presente prodotto non deve essere smaltito tra i rifiuti domestici nelle nazioni dell'Unione Europea. Per prevenire possibili danni all'ambiente o alla salute da apparecchi e dispositivi smaltiti in modo non corretto, riciclare il dispositivo in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per smaltire il dispositivo, utilizzare i sistemi di raccolta e smaltimento o contattare il rivenditore autorizzato presso il quale il prodotto è stato acquistato. Il rivenditore autorizzato accetterà i prodotti usati e provvederà al loro riciclaggio adeguato in maniera ecocompatibile.

Italiano: Con la presente, EcoFlow Inc. dichiara che il tipo di apparecchiatura Batteria e conforme alla direttiva 2014/35/EU, 2014/30/EU, 2011/65/EU+(EU)2015/863. Il testo complete della dichiarazione di conformita UE e disponibile al seguente indirizzo:
