Produkttyp	Bärbar kraftstation
Märke	EcoFlow
Modell	TRAIL 300 DC
Nettovikt	Cirka 2,6 kg
Mått	Cirka 166 × 115 × 167 mm
Batterikapacitet	288 Wh (15 Ah vid 19,2 V)
Batterikemi	LiFePO4 (LFP)
Märkspänning	19,2 V
USB-A-utgångar	2 portar, 5 V = 2,4 A max varje, 12 W per port, 24 W totalt
USB-C1-ingång/utgång	5/9/12/15 V = 3 A, 20/28 V = 5 A, 140 W max.
USB-C2-ingång/utgång	5/9/12/15 V = 3 A, 20/28 V = 5 A, 140 W max.
12 V biluttag	12 V = 10 A
Ingång för solpanel/bil (XT60)	10-30 V = 10 A max., 110 W max.
Laddningstemperatur	0 till 45 °C
Urladdningstemperatur	-10 till 45 °C
Förvaringstemperatur	-10 till 45 °C
Skydd	Överspänning, överbelastning, överhettning, kortslutning, låg temperatur, underspänning, överström
Maximal användningshöjd	3 000 m
Material	Plast och elektronik
Underhåll	Torka med en mjuk, torr trasa. Förvara på en torr, sval och väl ventilerad plats.
Reparerbarhet	Inga användarreparierbara delar. Kontakta EcoFlows kundtjänst.

Vanliga frågor - TRAIL 300 DC ECOFLOW

Vilka enheter kan jag driva med TRAIL 300 DC?

Du kan driva USB-enheter (smartphones, surfplattor, drönare) via USB-A- och USB-C-portarna, samt 12 V-enheter via biluttaget. Maximal USB-C-uteffekt är 140 W.

Hur aktiverar jag lågströmningsläget för enheter med låg förbrukning?

Anslut enheten till en USB-A-port, tryck sedan två gånger på multifunktionsknappen. USB-A-ikonen blinkar. Läget varar i cirka 3 timmar. För att avaktivera, tryck två gånger igen.

Hur laddar jag TRAIL 300 DC?

Du kan ladda den via USB-C-porten (upp till 140 W) eller via XT60-porten med en solpanel (10-30 V, 110 W max) eller ett 12 V biluttag.

Vad är batterikapaciteten och dess kemiska sammansättning?

Batteriet har en kapacitet på 288 Wh och använder LiFePO4-kemi (LFP), vilket ger lång livslängd och ökad säkerhet.

Vad gör jag om en felkod visas på skärmen?

Se felsökningsavsnittet i manualen. Till exempel indikerar kod 109/111 hög temperatur: avbryt användningen och placera enheten på en ventilerad plats. Om problemet kvarstår, kontakta kundtjänst.

Kan jag använda TRAIL 300 DC utomhus?

Ja, men undvik exponering för regn, snö eller överdriven värme. Drifttemperaturen är -10 till 45 °C.

Hur underhåller jag kraftstationen?

Rengör med en mjuk, torr trasa. Förvara på en torr, sval och väl ventilerad plats, borta från värmekällor och vatten. Vid långtidsförvaring, ladda till 100 % och ladda sedan ur till 60 % var tredje månad.

Är batteriet utbytbart?

Nej, batteriet är inte utbytbart av användaren. Försök inte öppna eller reparera det själv. Kontakta EcoFlow för reparation.

Vad är garantin för TRAIL 300 DC?

EcoFlows standardgaranti gäller. Se den officiella webbplatsen för detaljer. Olämplig användning kan ogiltigförklara garantin.

Kan jag använda solpaneler för att ladda stationen?

Ja, via XT60-porten. Se till att panelens spänning är under 30 V och att effekten inte överstiger 110 W.

BRUKSANVISNING TRAIL 300 DC ECOFLOW

Om den här handboken

• Den här handboken gäller för följande produkter: EcoFlow TRAIL 200 DC bärbart elaggregat (192 Wh), EcoFlow TRAIL 300 DC bärbart elaggregat (288 Wh).
• Termerna "TRAIL 200 DC" och "TRAIL 300 DC" i den här handboken avser produkterna i EcoFlow TRAIL-serien.
• Tänk på att den här handboken kan komma att uppdateras utan föregående meddelande. Den senaste versionen finns tillgänglig online på EcoFlow Support (https://www.ecoflow.com/support/download).
• Tillgängligheten till vissa tillbehör och funktioner som beskrivs i handboken kan variera beroende på land och region.

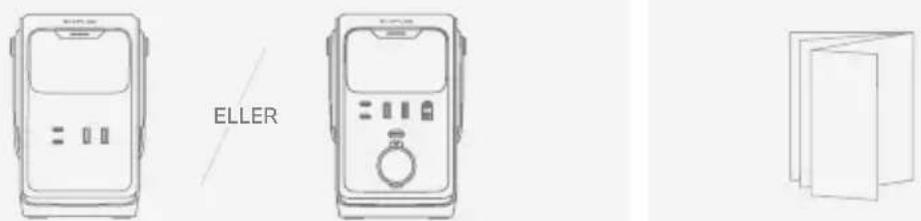

Förpackningsinnehåll

TRAIL 200 DC/TRAIL 300 DC ×1 Produktdokumentsbunt × 1

Översikt

EcoFlow TRAIL 200 DC bärbart elaggregat (192 Wh) (nedan kallat "TRAIL 200 DC" eller "elaggregatet") och EcoFlow TRAIL 300 DC bärbart elaggregat (288 Wh) (nedan kallat "TRAIL 300 DC" eller "elaggregatet") är elaggregat med LiFePO4-batteri. De fungerar med DC-ingång och -utgång för att passa dina behov.

Utseende

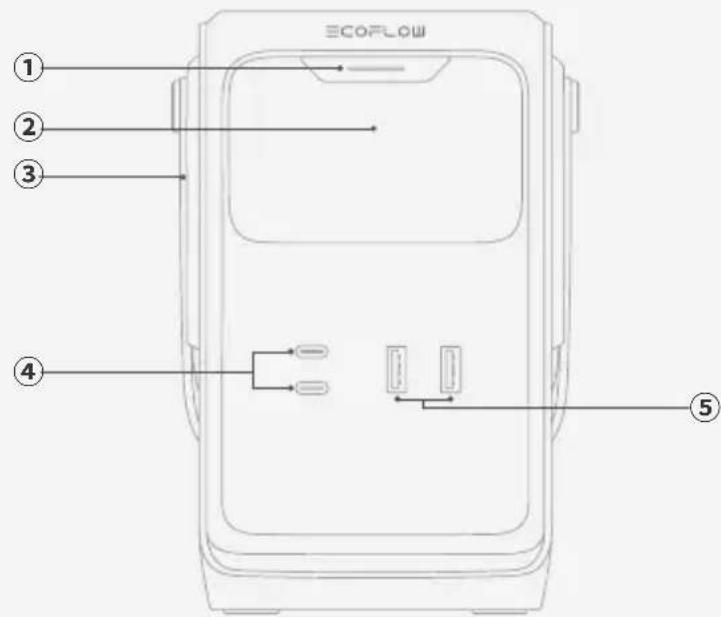

TRAIL 200 DC

1	Flerfunktionsknapp	Enkelt tryck: Väcker eller slår av displayen.
		Dubbelt tryck: Aktiverar eller avaktiverar lågenergi-läget. När det är aktiverat tillför USB-A-utgångsportarna kontinuerlig uteffekt.
		Indikator: Lyser när det finns in- eller uteffekt via någon port. Blinkar när ett fel inträffar.
2	Display	Visar batterinivå i realtid, in- och uteffekt samt övrig driftstatus.
3	Handtag	Används för att lyfta eller bära elaggregatet.
4	USB-C-ingångs-/utgångsport	Fungerar både för att ladda elaggregatet och för att driva externa enheter via USB-C.
5	USB-A-utgångsport	Tillför ström till USB-enheter.

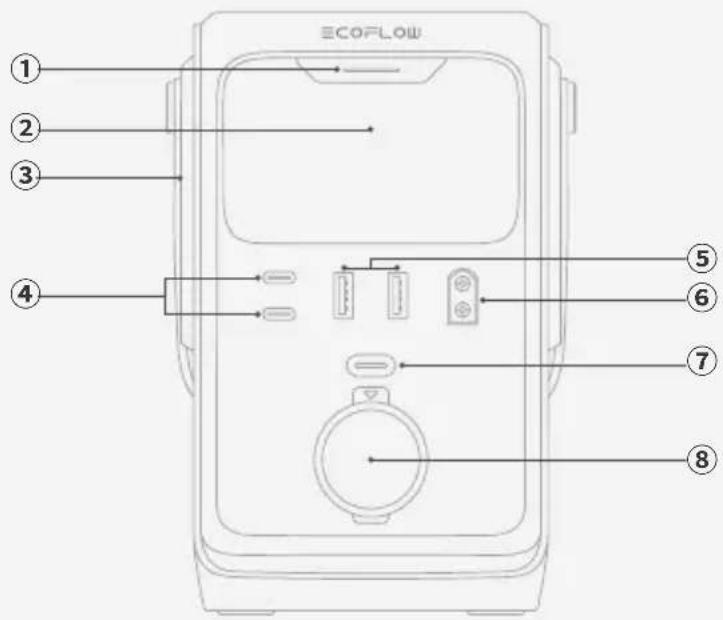

TRAIL 300 DC

1	Flerfunktionsknapp	Enkelt tryck: Väcker eller slår av displayen.
		Dubbelt tryck: Aktiverar eller avaktiverar lågenergiläget. När det är aktiverat tillför USB-A-utgångsportarna kontinuerlig uteffekt.
		Indikator: Lyser när det finns in- eller uteffekt via någon port. Blinkar när ett fel inträffar.
2	Display	Visar batterinivå i realtid, in- och uteffekt samt övrig driftstatus.
3	Handtag	Används för att lyfta eller bära elaggregatet.
4	USB-C-ingångs-/ utgångsport	Fungerar både för att ladda elaggregatet och för att driva externa enheter via USB-C.
5	USB-A-utgångsport	Tillför ström till USB-enheter.
6	Solcells-/bilingångsport (XT60)	Ansluter elaggregatet till solpaneler eller ett 12 V-biluttag för laddning.
7	12 V-biluttagsknapp	Tryck kort för att aktivera eller avaktivera 12 V-bilutta-get.
8	12 V biluttag	Ger ström till apparater i bilen.

Display

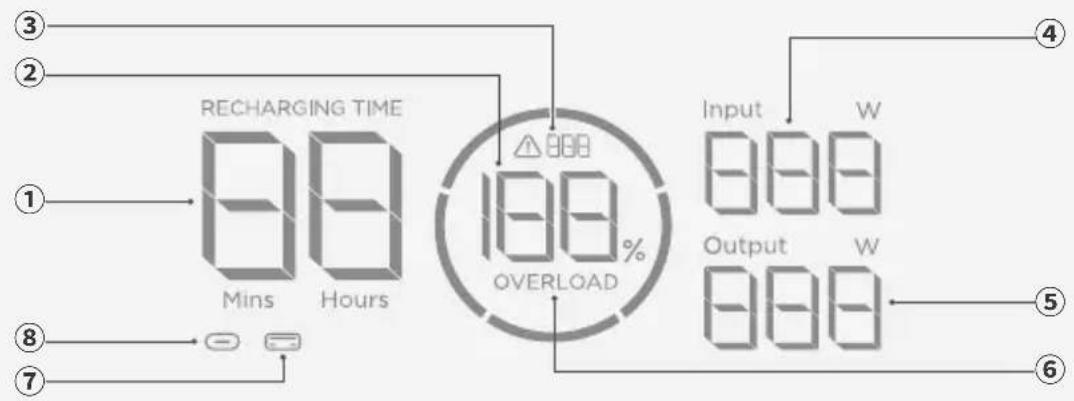

TRAIL 200 DC

1	Återstående laddnings-/urladdningstid	På: Visar återstående tid för laddning/urladdning.
2	Batterinivå På: Visar aktuell batterinivå.
3	Felkod Blinkar: Ett fel har inträffat.
4	Total ineffekt På: Visar total ineffekt.
5	Total uteffekt På: Visar total uteffekt.
6	Överbelastningsvar- ning	Blinkar: Överbelastningsskyddet har aktiverats. Koppla bort enheter eller strömkällor för att reducera in- eller uteffekten. Felet rensas automatiskt när strömmen återgår till normal nivå.
7	USB-A-utgångsport	På: Porten är aktiv utan effekt.
		Blinkar: Lågenergiläge är aktiverat. USB-A-utgångsport- tarna tillför kontinuerlig uteffekt.
8	USB-C-ingångs-/ utgångsport	På: Porten är aktiv utan in- eller uteffekt.

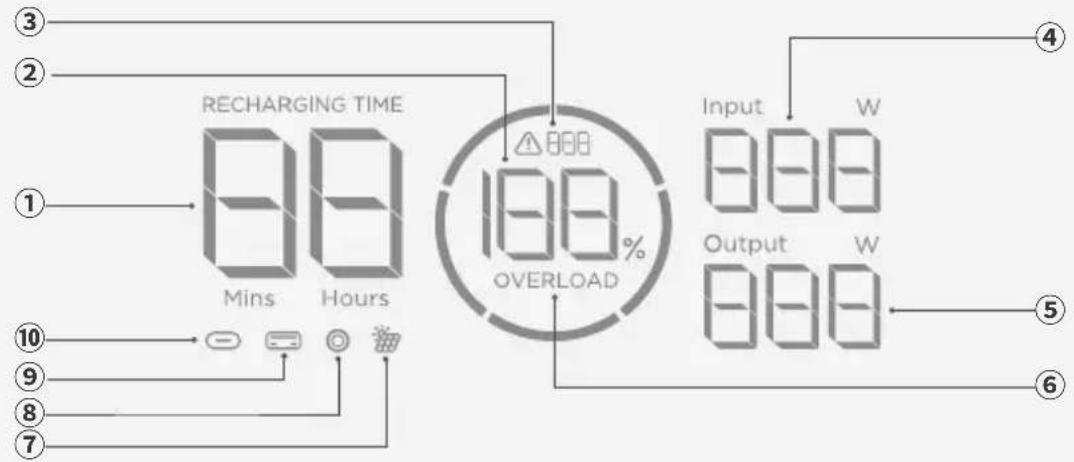

1	Återstående laddnings-/urladdningstid	På: Visar återstående tid för laddning/urladdning.
2	Batterinivå På: Visar	aktuell batterinivå.
3	Felkod Blinkar: Ett fel har inträffat.
4	Total ineffekt På: Visar total ineffekt.
5	Total uteffekt På: Visar total uteffekt.
6	Överbelastningsvarning	Blinkar: Överbelastningsskyddet har aktiverats. Koppla bort enheter eller strömkällor för att reducera in- eller uteffekten. Felet rensas automatiskt när strömmen återgår till normal nivå.
7	Solcells-/bilingångsport (XT60)	På: Porten är ansluten till en DC-strömkälla.
8	12 V biluttag På: 12 V-biluttaget är aktiverat.
9	USB-A-utgångsport	På: Porten är fysiskt ansluten och tillför ström.
		Blinkar: Lågenergiläge är aktiverat. USB-A-utgångsportarna tillför kontinuerlig uteffekt.
10	USB-C-ingångs-/utgångsport	På: Porten är aktiv utan in- eller uteffekt.

- I det här kapitlet illustreras anvisningar som gäller både TRAIL 200 DC och TRAIL 300 DC med hjälp av TRAIL 300 DC som exempel.

Slå på/av

Produkten behöver inte slås på manuellt. Knappar och portar kan användas direkt.

Efter långa perioder av inaktivitet går produkten in i standbyläge utan att en manuell avstängning krävs.

Strömförsörj apparater

I Via USB-uteffektsport

- Standardläge

Anslut enheter direkt till USB-portarna på elaggregatet.

- Lågenergiläge

USB-A-utgångsportarna på det här elaggregatet har stöd för lågenergiläge. Vi rekommenderar att det här läget aktiveras när du laddar enheter med låg strömförbrukning, såsom Bluetooth-hörlurar, träningsarmband eller smartklockor via USB-A-utgångsportarna.

Använda det här läget

1. Anslut en enhet med låg strömförbrukning till USB-A-utgångsportarna.
2. Tryck två gånger på flerfunktionsknappen. USB-A-ikonen på displayen blinkar, vilket indikerar att lågenergiläget är aktiverat.
3. Lågenergiläget förblir aktivt i ungefär tre timmar. Du kan avsluta läget manuellt genom att trycka på knappen två gånger igen, eller så stängs det av automatiskt efter ungefär tre timmar.
4. Om enheten inte är fulladdad efter att läget avslutats kan du trycka på flerfunktionsknappen två gånger igen för att återaktivera lågenergiläget och fortsätta laddningen.

- Efter att ha gått in i lågenergiläge kan USB-A-utgångsportarna fortfarande ladda enheter med högre strömförbrukning som smarttelefoner och drönare normalt.

- USB-C-ingångs-/utgångsportarna kan ge stabil ström till enheter med låg strömförbrukning utan att lågenergiläget behöver aktiveras.

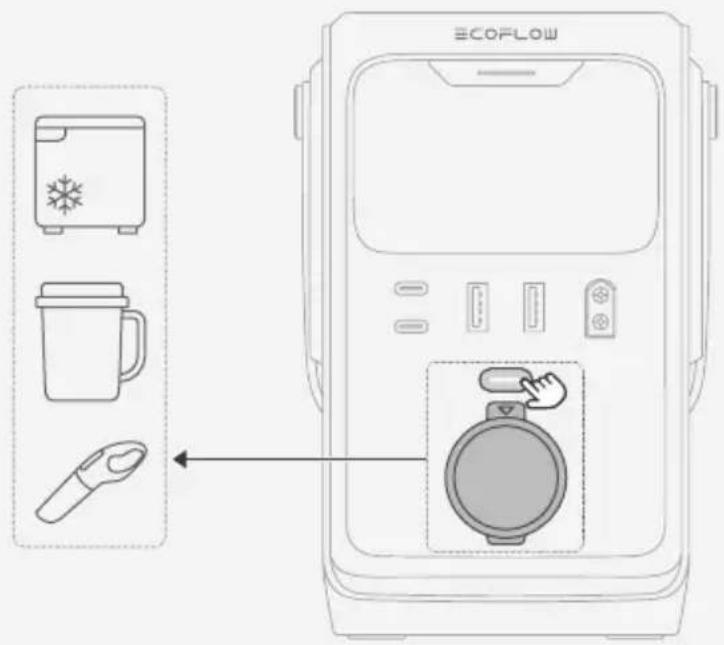

Via 12 V-biluttaget (endast TRAIL 300 DC)

1. Tryck kort på 12 V-biluttagsknappen för att slå på uttaget.
2. Anslut fordonsapparater till uttaget.

Ladda elaggregatet

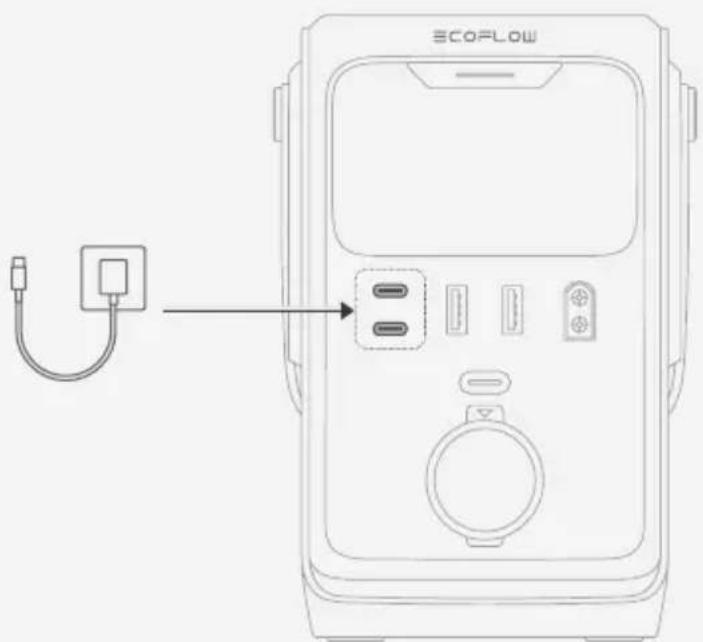

Via USB-C-ingångs-/utgångsporten

Anslut USB-C-ingångs-/utgångsporten till en strömkälla.

Via solcells-/bilingångsporten (endast TRAIL 300 DC)

Solcells-/bilingångsporten på TRAIL 300 DC fungerar med ineffekt från både solcellsladdning och 12 V-biluttaget.

- Solcellsineffekt

Anslut elaggregatets solcells-/bilingångsport till solpanelerna med en solcellsladdningskabel (solcell-till-XT60-laddningskabel)

- Kontrollera att panelens uteffektspänning är lägre än 30 V innan du ansluter solcellspanelen för att förhindra att produkten skadas.

- Biluttagsingång

Anslut solcells-/bilingångsporten till fordonets 12 V-biluttag med en billaddningskabel.

Felsökning

Felkod Problem Lösning
109/111/317/341	Hög temperatur	Sluta använda produkten. Flytta produkten till ett välventilerat område och ifrån värmekällor.Felmeddelandet försvinner när produkten när normala temperaturnivåer.
110/112 Låg	temperatur	Flytta produkten till en varmare plats. Felmedde-landet försvinner när produkten när normala temperaturnivåer.
322	Överbelastning av USB-C1-utgång	Ta bort de enheter som är anslutna till USB-C1-utgångsportarna. Prova att använda produkten igen när felmeddelandet har rensats automatiskt.
328	Överbelastning av USB-C2-utgång	Ta bort de enheter som är anslutna till USB-C2-utgångsportarna. Prova att använda produkten igen när felmeddelandet har rensats automatiskt.
308	Överbelastning av USB-A-utgång	Ta bort de enheter som är anslutna till USB-A-ut-gångsportarna. Prova att använda produkten igen när felmeddelandet har rensats automatiskt.
319	Överbelastning av 12 V-biluttag	Ta bort de enheter som är anslutna till 12 V-bilut-taget. Prova att använda produkten igen när felmeddelandet har rensats automatiskt.
629	Underspänning i solcellsingång	Flytta solcellspanelen till en plats med mer solljus. Prova att använda produkten igen när felmedde-landet har rensats automatiskt.

- Om problemet kvarstår ska du sluta använda produkten omedelbart och kontakta EcoFlows kundtjänst.

Förvaring och rengöring

Förvaring

• Förvara enheten i temperaturer mellan -10 °C och 45 °C. Rekommenderat temperaturområde är 0 °C till 30 °C för att bibehålla optimal batterihälsa.
• Förvara produkten på en stabil yta på en torr och sval plats med god ventilation.
• Se till att enheten inte förvaras i närheten av vatten, värme, starka magnetfält, frätande gas eller brandfarliga och explosiva ämnen.
• Vid längre tids förvaring behöver du ladda ur och ladda produkten var tredje månad (ladda fullt och sedan låta den ladda ur till 60 % för förvaring) för att hålla batteriet i gott skick.
• Om du låter enheten vara urladdad eller oanvänd i längre än 6 månader upphör garantin att gälla.

Rengöring

- Rengör produkten genom att torka av den med en mjuk och torr trasa.

Läs igenom produktdokumentationen noga och se till att du förstår den innan du använder produkten. Felaktig användning kan leda till allvarliga skador, produktskador eller förlust av egendom. Utgå alltid ifrån den senaste informationen som finns tillgänglig på https://www.ecoflow.com/support/download/. Denna information gäller före alla tidigare versioner.

Genom att använda den här produkten erkänner och samtycker du till alla regler och villkor som beskrivs i informationen. EcoFlow ansvarar inte för några förluster som orsakas av att anvisningarna inte har följts eller felaktig användning. I enlighet med gällande lagar och förordningar förbehåller sig EcoFlow rätten till den slutgiltiga tolkningen av det här dokumentet och alla dokument som är relaterade till produkten.

1. Använd produkten enligt anvisningarna i det här dokumentet. Felaktig användning kan skada produkten eller vara farlig för människor eller egendom.
2. Kontrollera och säkerställ att laddningsspänningen för din digitala enhet stämmer överens med produktens utgångsspänning.
3. Använd den medföljande originalladdningskabeln för att ladda enheten.
4. Ladda produkten regelbundet för att förlänga dess livstid.
5. VARNING! Risk för brand och brännskador. Du får inte öppna, krossa eller bränna upp produkten, eller värma upp den till över 45 °C.
6. Använd inte produkten om den har varit nedsänkt i vatten. Kontakta ett batteriåtervinningsföretag för kassering.
7. Håll produkten borta från vatten, eld och värmekällor.
8. Övervakning krävs när produkten används i närheten av barn för att minska risken för skador.
9. Om produkten visar tydliga tecken på deformation, läckage eller skador ska du sluta använda den omedelbart och kontakta ett återvinningsföretag för kassering.
10. Produkten innehåller inga delar som kan underhållas av användaren och batteriet går inte att byta ut.
11. Att placera batteriet i eld eller en värmeugn, eller utsätta batteriet för mekaniskt tryck eller skärning kan orsaka en explosion.
12. Att placera batteriet i en miljö med extremt höga temperaturer eller lågt lufttryck kan orsaka en explosion eller läckage av brandfarliga vätskor eller gaser.
13. Produkten försätts automatiskt i standbyläge när den inte används.
14. Utsätt inte produkten för eld eller höga temperaturer. Att utsätta produkten för eld eller temperaturer över 100 °C kan orsaka en explosion.
15. Utsätt inte produkten för regn eller snö.
16. Montera inte isär produkten, och försök inte reparera eller justera den på egen hand. Kontakta EcoFlows kundtjänst om du behöver hjälp med reparationer.
17. Observera att namnetiketten sitter på undersidan av produkten.
18. VARNING! Den här enheten är inte lämpad för användning i kommersiella reparationsverkstäder.

Bilaga

Specifikationer

EcoFlow TRAIL 200 DC EcoFlow TRAIL 300 DC
Allmänt
Modell EF-TX-192 EF-TX-288
Nettovikt Ca 1,8 kg Ca 2,6 kg
Mått Cirka 126 × 115 × 1	67 mm Cirka 166 × 115 × 167 mm
Uteffekt
USB-A1/A2	5 V=2,4 A, 12 W max. per port, totalt 24 W
USB-C1	5/9/12/15 V=3 A, 20/28 V=5 A, 140 W max
USB-C2	5/9/12/15 V=3 A,20 V=5 A, 100 W max	5/9/12/15 V=3 A,20/28 V=5 A, 140 W max
Biluttag /		12 V=10 A
Ineffekt
USB-C1	9/12/15 V=3 A, 20/28 V=5 A, 140 W max
USB-C2	9/12/15 V=3 A,20 V=5 A, 100 W max	9/12/15 V=3 A,20/28 V=5 A, 140 W max
Solcells-/bilingångsport /		10–30 V=10 A max., 110 Wmax.
Batteriinformation
Nominell spänning	12,8 V=	19,2 V=
Nominell kapacitet 192 W	Wh, 15 Ah 288 Wh, 15 Ah
Cellkemi LFP (LiFePO4)
Skyddstyp	Överspänningsskydd, överbelastningsskydd,övertemperatursskydd, kortslutningsskydd, lågtemperatursskydd,lågspänningsskydd, överströmsskydd
Miljötemperatur
Laddningstemperatur	0–45 °C
Urladdningstemperatur	-10 °C till 45 °C
Förvaringstemperatur	-10 °C till 45 °C
Övrigt
Driftshöjd	≤ 3 000 m

Vanliga frågor

Besök vår FAQ-sida på (https://www.ecoflow.com/support/faq) för detaljerade svar på vanliga frågor.

Märkningen indikerar att produkten inte får kasseras med hushållsavfall inom EU. Återvinn produkten på rätt sätt för att förhindra skada på miljön eller människor på grund av okontrollerad avfallskassering, och för att främja hållbar återanvändning av material. Lämna in den använda produkten på lämpligt hämtningsställe eller kontakta återförsäljaren som du köpte produkten av. Återförsäljaren kan ta hand om den förbrukade produkten och överlämna den till en återvinningsanläggning för miljöriktig hantering.

CE

EcoFlow Inc. förklarar härmed att den här produkten uppfyller kraven i direktiven 2014/35/EU, 2014/30/EU, 2011/65/EU+(EU)2015/863. Den fullständiga texten för EU-försäkran om överensstämmelse finns på följande internetadress:

EU: http://www.ecoflow.com/eu/eu-compliance

UK: http://www.ecoflow.com/uk/eu-compliance

DE: http://www.ecoflow.com/de/eu-compliance
