CRS450 - Batterie SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sabre sans fil
Marque	Scheppach
Modèle	CRS450
Alimentation	Batterie 20 V (non incluse)
Vitesse nominale	3000 min⁻¹
Course de la lame	20 mm
Poids	2 kg
Niveau de puissance acoustique (L_WA)	98 dB(A)
Niveau de pression acoustique (L_pA)	87 dB(A)
Vibration (a_h)	20,60 m/s²
Utilisation conforme	Sciage du bois, métaux, plastiques
Fonctions principales	Marche/arrêt progressif, oscillation réglable (0/1), réglage de la plaque d’appui (4 positions), sciage plongeant
Pièces fournies	Scie sabre, lame de scie, notice d’utilisation
Pièces d’usure	Lame de scie
Entretien et nettoyage	Débrancher la batterie avant nettoyage ; chiffon humide et savon ; pas d’eau à l’intérieur
Stockage	Lieu sombre, sec, à l’abri du gel, température 5-30 °C
Sécurité	Port obligatoire de protection auditive, masque anti-poussière, lunettes de protection, gants
Réparabilité	Aucune pièce intérieure nécessitant maintenance ; réparation par SAV agréé
Garantie	Durée légale de garantie, pièces défectueuses remplacées gratuitement
Informations générales	Constructeur : Scheppach ; sous réserve de modifications techniques

FOIRE AUX QUESTIONS - CRS450 SCHEPPACH

Quel type de batterie faut-il pour la scie sabre CRS450 ?

La scie sabre CRS450 fonctionne exclusivement avec des batteries Scheppach 20 V (non incluses dans la livraison). Veuillez respecter la notice d'utilisation de la batterie.

Comment monter et changer la lame de scie ?

Retirez d'abord la batterie. Tournez la bague de serrage dans le sens de la flèche, insérez la lame jusqu'à la butée, puis relâchez la bague pour verrouiller. Pour retirer, tournez la bague et tirez la lame. Portez toujours des gants de protection.

Comment régler la plaque d'appui ?

Appuyez sur le bouton de réglage (repère 5). La plaque d'appui peut être réglée dans 4 positions et pivote. Un clic audible confirme l'enclenchement.

Comment activer ou désactiver l'oscillation ?

Placez le commutateur rotatif (repère 6) sur la position « 1 » pour activer l'oscillation, et sur « 0 » pour la désactiver. L'oscillation améliore la progression de la scie dans les matériaux tendres.

Peut-on effectuer des coupes plongeantes avec cette scie ?

Oui, uniquement dans des matériaux tendres (bois, placoplâtre) avec une lame courte (max. 150 mm). Placez le bord avant de la plaque d'appui sur la pièce, démarrez l'appareil, puis plongez lentement la lame.

Que faire si la scie ne démarre pas ?

Vérifiez que la batterie est chargée et correctement installée. Si le problème persiste, l'interrupteur, le moteur ou la batterie peuvent être défectueux. Contactez un centre de service après-vente agréé.

Comment nettoyer la scie sabre CRS450 ?

Débranchez la batterie avant tout nettoyage. Utilisez un chiffon humide avec un peu de savon doux. N'utilisez pas de produits agressifs et évitez que l'eau ne pénètre à l'intérieur de l'appareil.

Quels équipements de protection sont recommandés ?

Portez obligatoirement des lunettes de protection, une protection auditive, un masque anti-poussière et des gants de travail. Cela réduit les risques de blessures.

Où puis-je trouver des pièces de rechange ?

Les pièces d'usure comme la lame de scie sont disponibles chez votre commerçant spécialisé. Utilisez exclusivement des pièces d'origine Scheppach. Indiquez le numéro d'article, le type et l'année de construction.

Comment ranger la scie sabre après utilisation ?

Conservez l'appareil dans un endroit sombre, sec et à l'abri du gel, hors de portée des enfants. La température de stockage optimale se situe entre 5 °C et 30 °C. Utilisez de préférence l'emballage d'origine.

MODE D'EMPLOI CRS450 SCHEPPACH

Légende des symboles figurant sur l'appareil

Les symboles figurant dans cette notice sont là pour attirer votre attention quant aux risques encourus. Les symboles concernant la sécurité et les explications correspondantes qui les accompagnent doivent être parfaitement compris. Les mises en garde ne suppriment par les risques et ne remplacent pas les mesures préventives nécessaires pour éviter les accidents.

	Avertissement - pour réduire le risque de blessure, lisez le mode d'emploi!
	Portez une protection auditive! L'exposition au bruit peut entraîner une perte de l'ouïe.
	Portez un masque anti-poussière! Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l'amiante !
	Portez des lunettes de protection! Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entraîner une perte de la vue.
	Porter des gants de travail.

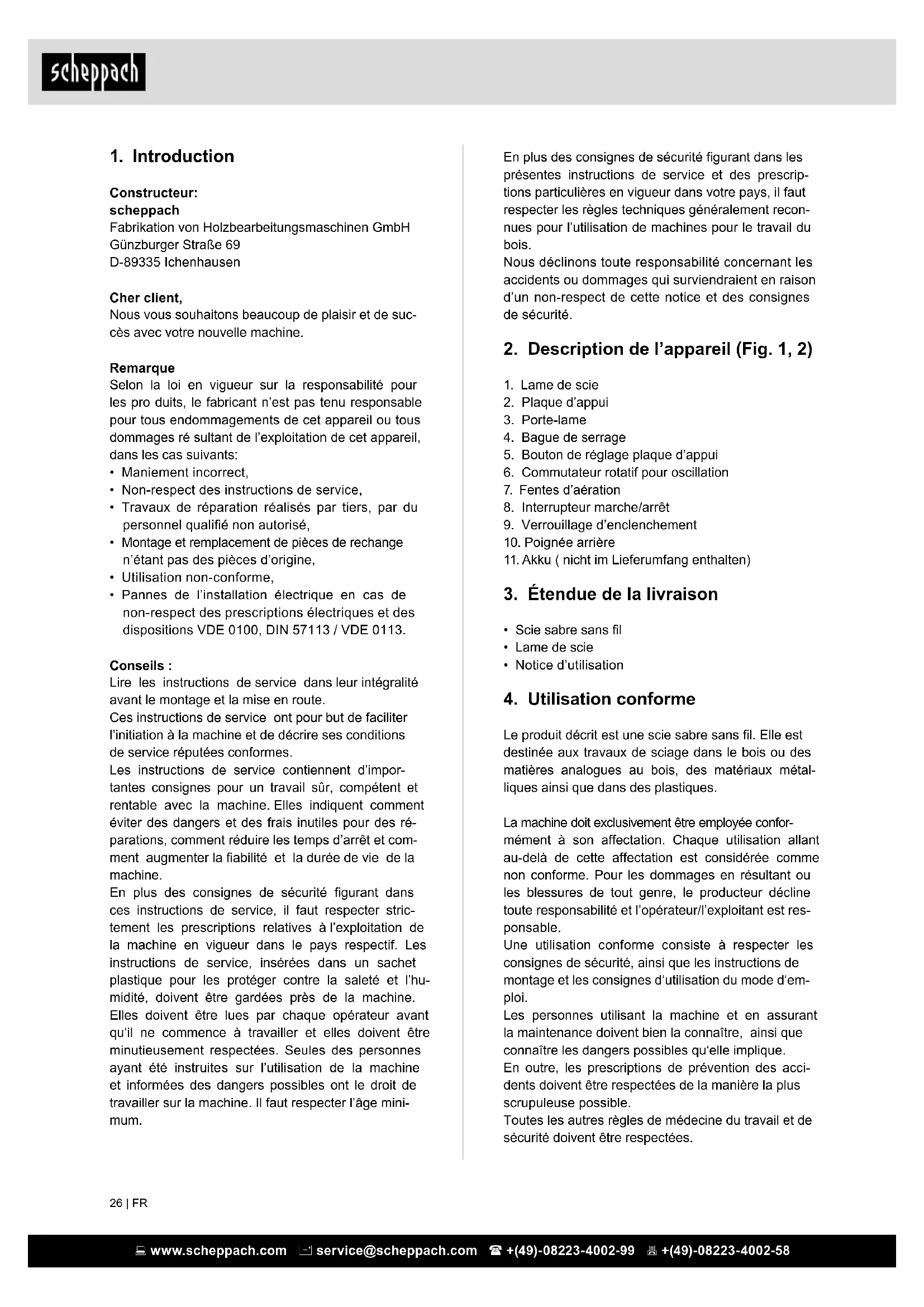

1. Introduction

Constructeur:

scheppach

Nous vous souhaitons beaucoup de plaisir et de succès avec votre nouvelle machine.

Remarque

Selon la loi en vigueur sur la responsabilité pour les pro duits, le fabricant n'est pas tenu responsable pour tous endommagements de cet appareil ou tous dommages ré sultant de l'exploitation de cet appareil, dans les cas suivants:

• Maniement incorrect,
  • Non-respect des instructions de service,
• Travaux de réparation réalisés par tiers, par du personnel qualifié non autorisé,
• Montage et remplacement de pièces de rechange n'étant pas des pièces d'origine,
  • Utilisation non-conforme,
• Pannes de l'installation électrique en cas de non-respect des prescriptions électriques et des dispositions VDE 0100, DIN 57113 / VDE 0113.

Conseils :

Lire les instructions de service dans leur intégralité avant le montage et la mise en route.

Ces instructions de service ont pour but de faciliter l'initiation à la machine et de décrire ses conditions de service réputées conformes.

Les instructions de service contiennent d'importantes consignes pour un travail sûr, compétent et rentable avec la machine. Elles indiquent comment éviter des dangers et des frais inutiles pour des réparations, comment réduire les temps d'arrêt et comment augmenter la fiabilité et la durée de vie de la machine.

En plus des consignes de sécurité figurant dans ces instructions de service, il faut respecter strictement les prescriptions relatives à l'exploitation de la machine en vigueur dans le pays respectif. Les instructions de service, insérées dans un sachet plastique pour les protéger contre la saleté et l'humidité, doivent être gardées près de la machine.

Elles doivent être lues par chaque opérateur avant qu'il ne commence à travailler et elles doivent être minutieusement respectées. Seules des personnes ayant été instruites sur l'utilisation de la machine et informées des dangers possibles ont le droit de travailler sur la machine. Il faut respecter l'âge minimum.

En plus des consignes de sécurité figurant dans les présentes instructions de service et des prescriptions particulières en vigueur dans votre pays, il faut respecter les règles techniques généralement reconnues pour l'utilisation de machines pour le travail du bois.

Nous déclinons toute responsabilité concernant les accidents ou dommages qui surviendraient en raison d'un non-respect de cette notice et des consignes de sécurité.

2. Description de l'appareil (Fig. 1, 2)

1. Lame de scie
2. Plaque d'appui
3. Porte-lame
4. Bague de serrage
5. Bouton de réglage plaque d'appui
6. Commutateur rotatif pour oscillation
7. Fentes d'aération
8. Interrupteur marche/arrêt
9. Verrouillage d'enclenchement
10. Poignée arrière
11. Akku ( nicht im Lieferumfang enthalten)

3. Étendue de la livraison

• Scie sabre sans fil
• Lame de scie
• Notice d'utilisation

4. Utilisation conforme

Le produit décrit est une scie sabre sans fil. Elle est destinée aux travaux de sciage dans le bois ou des matières analogues au bois, des matériaux métalliques ainsi que dans des plastiques.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Une utilisation conforme consiste à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d'utilisation du mode d'emploi.

Les personnes utilisant la machine et en assurant la maintenance doivent bien la connaître, ainsi que connaître les dangers possibles qu'elle implique.

En outre, les prescriptions de prévention des accidents doivent être respectées de la manière la plus scrupuleuse possible.

Toutes les autres règles de médecine du travail et de sécurité doivent être respectées.

Toute modification de la machine annule toute garantie du fabricant pour les dommages en résultant.

La machine ne doit être utilisée qu'avec des accessoires et des outils d'origine du fabricant.

Les consignes de sécurité, ainsi que les prescriptions pour le travail et la maintenance, fournies par le fabricant doivent être respectées au même titre que les dimensions indiquées dans les caractéristiques techniques.

Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

5. Consignes de sécurité

⚠ AVERTISSEMENT

Lisez et consultez toutes les consignes de sécurité, conseils, photos descriptives et caractéristiques concernant cette machine. Le non-respect des consignes et des instructions de sécurité peut provoquer un choc électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et les instructions pour les consulter ultérieurement.

Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

Avant la mise en service de votre appareil sans fil, lisez obligatoirement ces indications :

1) Sécurité du poste de travail
a) Veillez à ce que votre zone de travail soit propre et bien éclairée. Le désordre et un éclairage insuffisant peuvent être à l'origine d'accidents.
b) Ne pas utiliser l'appareil dans une atmosphère explosive contenant des liquides, des gaz ou des poussières inflammables. Les étincelles produites par les outils électriques peuvent faire exploser la poussière ou les gaz.
c) Tenir les enfants et les autres personnes à l'écart lors de l'utilisation de cet outil électrique. Toute distraction peut vous faire perdre le contrôle de l'appareil.

2) Sécurité électrique
a) La fiche de branchement secteur de l'appareil doit s'enficher aisément dans la prise de courant. La fiche ne doit jamais être modifiée. Ne pas utiliser d'adaptateur avec des appareils reliés à la terre. Une fiche intacte et une prise de courant adéquate permettent de réduire les risques d'électrocution.
b) Éviter tout contact physique avec les surfaces reliées à la terre, par ex. conduites, chauffages, fours et réfrigérateurs. Risque élevé d'électrocution lorsque vous êtes relié à la terre.
c) Ne pas exposer cet appareil à la pluie, ni à l'humidité. L'infiltration d'eau dans un appareil électrique augmente les risques d'électrocution.
d) Ne jamais utiliser le câble de manière non conforme, pour porter l'appareil ou le suspendre, voire pour débrancher la fiche secteur de la prise de courant. Tenir le câble à l'écart de toute source de chaleur, d'arêtes coupantes ou de parties mobiles de l'appareil. Un câble tordu ou enchevêtré augmente les risques d'électrocution.
e) Lorsque vous utilisez un outil électrique en plein air, uniquement utiliser un câble de rallonge homologué pour l'usage à l'extérieur. L'utilisation d'un câble de rallonge homologué pour l'usage en plein-air réduit les risques d'électrocution.
f) Si l'utilisation de l'outil électrique dans une ambiance humide est incontournable, il faut utiliser un disjoncteur différentiel. L'usage d'un disjoncteur différentiel réduit les risques de décharge électrique.
3) Sécurité personnelle
a) Soyez toujours attentif et vigilant quelle que soit la tâche exécutée et procédez toujours avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'appareil si vous n'êtes pas concentré ou fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Le moindre instant de distraction lors de l'usage de l'appareil peut causer de sérieuses blessures.
b) Portez une tenue de protection personnelle et toujours des lunettes de protection. Le port d'équipement personnel de protection tel que masque anti-poussières, chaussures de sécurité antidérapantes, casque ou protection auditive, selon le type et l'utilisation de l'appareil électrique, diminue les risques de blessures.

c) Éviter toute mise en marche involontaire. Vérifier que l'outil électrique est éteint avant de le raccorder à l'alimentation électrique, le déplacer ou le transporter. Lors du transport de l'appareil, si le doigt est sur l'interrupteur MARCHE / ARRÊT ou si l'appareil est allumé, vous risquez de provoquer des accidents.
d) Avant de mettre en marche l'appareil, il faut retirer les outils de réglage ou les clés à vis. Un outil ou une clé pris dans un élément en rotation peut provoquer des blessures.
e) Ne pas se précipiter. Éviter toute position anormale. Veiller à avoir des appuis fermes et à contrôler votre équilibre à tout moment. Ceci vous permet de mieux contrôler l'appareil, surtout en cas de situations inattendues.
f) Porter des vêtements adéquats. Ne pas porter de vêtements ou bijoux amples. Tenir les cheveux, vêtements et gants à l'écart des pièces mobiles. Les cheveux longs dénoués, les bijoux et vêtements amples peuvent être happés par les parties mobiles.
g) Si les dispositifs d'aspiration et de récupération des poussières sont montés, il faut veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation de ces dispositifs réduit les dangers causés par les poussières.
h) Ne vous considérez jamais en sécurité et ne vous surestimez pas en négligeant les règles de sécurité applicables lors de l'utilisation d'outils électriques, même si vous avez une grande habitude d'utilisation de cet outil électrique. Une négligence lors de l'utilisation de cet outil peut être à l'origine de graves blessures.
4) Manipulation prudente et usage d'outils électriques
a) Ne pas surcharger l'appareil. Utiliser l'outil électrique adéquat pour réaliser votre travail. L'outil adéquat vous permet de mieux travailler et en toute sécurité dans la plage de puissance prescrite.
b) Ne pas utiliser un outil électrique si son interrupteur est défectueux. Un outil électrique dont l'allumage et l'extinction ne fonctionnent plus correctement est dangereux et doit être réparé.
c) Débrancher la fiche électrique de la prise de courant avant d'ajuster l'outil, de changer des accessoires ou de ranger l'appareil. Cette mesure de précaution empêche toute remise en marche involontaire de l'appareil.
d) Ranger les outils électriques inutilisés hors de portée des enfants. Ne jamais laisser des personnes sans expérience ou qui n'ont pas lu ces instructions utiliser l'appareil. Les outils électriques sont dangereux dans les mains de personnes sans expérience.

e) Entretenir l'appareil avec soin. Contrôler si les parties mobiles fonctionnent irréprochablement et ne coïncent pas, si des pièces sont cassées ou endommagées, ainsi que le bon fonctionnement de l'appareil. Faire réparer les pièces endommagées avant de réutiliser l'appareil. Les outils électriques mal entretenus sont à l'origine de nombreux accidents.
f) Toujours conserver les outils de coupe tranchants et propres. Un outil de coupe tranchant et bien entretenu se coince moins et est plus facile à guider.
g) Utiliser l'outil électrique, les accessoires, les outils d'usinage, etc. conformément à ces instructions et aux spécifications de l'outil. Tenir compte des conditions de travail et de la tâche à exécuter. L'usage d'outils électriques dans un but différent de celui prescrit peut être à l'origine de situations dangereuses.
h) Veillez à ce que les poignées et surfaces de préhension restent sèches, propres et nettes d'huile ou de graisse. Les poignées et surfaces de préhension glissantes ne permettent pas d'utiliser et de contrôler correctement l'outil électrique dans les situations inattendues.

5) Entretien

a) Veillez à ce que les poignées et surfaces de préhension restent sèches, propres et nettes d'huile ou de graisse. Les poignées et surfaces de préhension glissantes ne permettent pas d'utiliser et de contrôler correctement l'outil électrique dans les situations inattendues.

Consignes de sécurité pour le sciage en va-et- vient

- Tenir l'outil électrique par les surfaces isolées de sa poignée pour réaliser une tâche pendant laquelle l'outil auxiliaire est susceptible d'entrer en contact avec des câbles électriques dissimulés ou la ligne de raccordement propre. Le contact avec un câble conducteur peut également mettre les pièces métalliques de l'appareil sous tension, ce qui entraîne un choc électrique.

- Fixer et sécuriser la pièce usinée sur un support stable à l'aide des embouts ou d'une autre manière. Si vous maintenez la pièce usinée uniquement avec la main ou contre votre corps, elle est en position instable, ce qui peut entraîner une perte de contrôle.

AUTRES AVERTISSEMENTS DE SÉCURITÉ

Attention, risque de dommages corporels et matériels !

- N'utilisez pas de lames de scie émoussées, tordues ou endommagées.

• Vérifiez avant de scier si la pièce à usiner ne comporte pas de corps étrangers cachés tels que clous ou vis. Retirez-les.
• Insérez toujours la lame de scie adaptée.
• Sécurisez la pièce à usiner à l'aide de dispositifs de serrage sur l'établi.
• Appliquez juste la pression qu'il faut pour scier. Si la pression est trop forte, la lame de scie peut se tordre et casser.
• Éteignez immédiatement l'appareil si la lame de scie se bloque. Écartez la coupe et retirez prudemment la lame de scie.
• Placez-vous toujours latéralement à la scie en travaillant.
• Veillez toujours à une bonne aération de l'emplacement de travail.
• Évitez de trop solliciter l'appareil pendant le travail.

Utilisation des outils fonctionnant sur batteries et précautions d'emploi

• Charger les accumulateurs uniquement avec les chargeurs qui sont recommandés par le fabricant. Il y a un risque d'incendie si un chargeur, approprié pour un type précis d'accumulateur, est utilisé avec d'autres accumulateurs.
• N'utiliser que les accumulateurs prévus à cet effet avec les outils électriques. L'utilisation d'un autre accumulateur peut entraîner des blessures ou déclencher un incendie.
• Tenir l'accumulateur non utilisé à distance des trombones de bureau, des pièces de monnaie, des clés, des clous, des vis ou de tous autres petits objets en métal qui pourraient causer un découplage des contacts. Un court-circuit entre les contacts d'accumulateur peut entraîner des combustions ou un début d'incendie.
• En cas de mauvaise utilisation, le liquide peut sortir de l'accumulateur. Evitez tout contact avec celuici. En cas de contact accidentel, rincer avec de l'eau. Si le liquide pénètre dans les yeux, consulter un médecin. Des fuites de liquide provenant de l'accumulateur peuvent entraîner des irritations de la peau ou des brûlures.
• S'assurer que l'appareil est éteint avant de brancher l'accumulateur. Le branchement d'un accumulateur sur un appareil électrique en marche, peut entraîner des accidents.
• Chargez vos batteries uniquement à l'intérieur d'un local car le chargeur n'a été conçu que pour ce type d'utilisation.
• Pour réduire le risque d'une décharge électrique, retirez la fiche du chargeur de la prise de courant avant de le nettoyer.

• Ne laissez pas l'accumulateur exposé pendant une longue durée aux rayons du soleil et ne posez pas celui-ci sur un radiateur. La chaleur nuit à l'accumulateur et il existe un risque d'explosion.

• Laissez refroidir un accumulateur chaud avant de procéder au chargement.

• N'ouvrez pas l'accumulateur et évitez tout dommage mécanique à l'accumulateur. Il existe un risque de court-circuit ; de plus il peut y avoir une émanation de vapeurs qui irritent les voies respiratoires. Ventilez le local et en cas de troubles, consultez un médecin.
• N'utilisez aucune batterie non rechargeable. Ceci pourrait endommager l'appareil.

Consignes de sécurité spécifiques pour les scies sabres

• Tenez l'outil électrique par ses surfaces de prise isolées pendant toute opération où l'outil utilisé peut toucher des câbles électriques cachés. Le contact avec un fil sous tension peut également mettre les parties métalliques sous tension et provoquer un choc électrique.
• Éloignez vos mains des parties de sciage. Ne mettez pas les mains sous la pièce à usiner. En cas de contact avec la lame de scie, risque de blessure.
• Utilisez l'outil électrique contre la pièce à usiner uniquement lorsqu'il est allumé. Risque de rejet si l'outil utilisé se coince dans la pièce à usiner.
• Veillez à ce que la plaque d'appui repose toujours sur la pièce à usiner en scient. La lame de scie peut se coincer et entraîner la perte de contrôle de l'outil électrique.
• Éteignez l'outil électrique à la fin du travail et retirez d'abord la lame de scie de la coupe lorsque celle-ci s'est arrêtée. Vous éviterez ainsi un rejet et vous pourrez déposer l'outil électrique en toute sécurité.
• Utilisez uniquement des lames de scie intactes et irréprochables. Des lames de scie tordues ou non aiguisées peuvent casser, influencer négativement la coupe ou causer un rejet.
• Ne ralentissez pas la lame de scie après l'arrêt en appuyant dessus latéralement. La lame de scie peut être endommagée, casser ou provoquer un rejet.
• Serrez bien fort le matériau. N'appuyez pas sur la pièce à usiner avec la main ou le pied. Ne touchez aucune objet ou le sol avec la lame de scie en marche. Risque de rejet.

• Utilisez des appareils de détection appropriés afin de détecter des conduites d'alimentation cachées ou demandez au fournisseur local. Le contact avec les fils électriques peut causer un choc électrique et un incendie ; le contact avec les conduites de gaz peut causer une explosion. L'endommagement d'une conduite d'eau peut causer des dégâts et des chocs électriques.

• Tenez fermement l'outil électrique des deux mains en travaillant et veillez à une position sûre. L'outil électrique est guidé plus sûrement des deux mains.

• Sécurisez la pièce à usiner. Une pièce à usiner fixée avec des dispositifs de serrage ou un étau est maintenue plus sûrement qu'avec votre main.
• Attendez que l'appareil électrique soit complètement arrêté avant de le ranger. L'outil inséré peut se coincer et entraîner la perte de contrôle de l'outil électrique.
• Ne sciez pas de matériaux (par ex. peintures et laques contenant du plomb ou matériau contenant de l'amiante) dont les poussières peuvent être nocives pour la santé.

Remarques concernant la batterie

Veuillez respectez la notice d'utilisation de la batterie.

Consignes concernant le chargeur et la charge

Veuillez respectez la notice d'utilisation du chargeur.

Avertissement! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

Autres risques

Même si vous utilisez cet outil électrique de manière conforme, il existe malgré tout d'autres risques. Les dangers suivants peuvent se produire en fonction de la méthode de construction et du modèle de cet outil électrique :

• Dégâts aux poumons, si aucune protection respiratoire appropriée n'est portée ;
• Coupures
• Dommages affectant l'ouïe si aucune protection d'ouïe appropriée n'est portée.
• Ennuis de santé engendrés par les vibrations affectant les bras et les mains si l'appareil est utilisé pendant une longue période ou s'il n'est pas employé de manière conforme ou correctement entretenu.
• En outre, et ce malgré toutes les mesures préventives prises, des risques résiduels cachés peuvent demeurer.
• Les risques résiduels peuvent être minimisés en observant les consignes de sécurité, l'utilisation conforme ainsi que la notice d'utilisation de manière générale.

• Évitez toute mise en service impromptue de la machine.

• Utilisez l'outil recommandé dans le présent manuel. Vous conserverez ainsi des performances optimales.

• Faites en sorte de ne pas placer vos mains dans la zone de sciage si la machine est en cours de fonctionnement

6. Données techniques

Alimentation en tension du moteur :	20 V
Vitesse nominale : 3000min	-1
Course de la jambe : 20 mm
Poids: 2 kg

Sous réserve de modifications techniques !

Bruits et vibrations

⚠ Attention ! Le bruit sur le lieu de travail peut excéder 85 dB (A). Dans ce cas, des mesures de protection phonique sont indispensables pour l'utilisateur (porter un protège oreilles!).

Niveau de puissance sonore

Niveau de puissance acoustique L_WA 98 dB(A) (EN ISO 3744)

Niveau de pression acoustique L_pA 87 dB(A) (EN ISO 11201)

Imprécision K_wa/pA 3 dB(A)

Valeur de vibration

Vibration a_h 20,60 m/s ^2

Imprécision K_h 1,5 m/s²

7. Déballage

• Ouvrez l'emballage et sortez-en délicatement l'appareil.
• Retirez les matériaux d'emballage, ainsi que les protections mise en place pour le transport (s'il y a lieu).
  • Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport. En cas de réclamation, informer aussitôt le livreur.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.
• Familiarisez-vous avec l'appareil grâce au manuel d'utilisation avant sa mise en service.
• Pour les accessoires, les pièces d'usure et les pièces de rechange, n'utiliser que des pièces d'origine. Les pièces de rechange sont disponibles auprès de votre commerçant spécialisé.
• Lors de la commande des pièces, veuillez indiquer nos numéros d'article ainsi que le type et l'année de construction de l'appareil.

ATTENTION

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'asphyxie !

8. Mise en service

ATTENTION!

Avant la mise en service, montez absolument l'appareil complètement !

Dans l'intérêt d'une longue durée de fonctionnement du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci devient absolument nécessaire lorsque vous constatez que la puissance de l'appareil sans fi I baisse.

Retirer/utiliser l'accu

1. Pour retirer l'accumulateur (11) de l'appareil, appuyez sur la touche de déverrouillage (12) de l'accumulateur et retirez l'accumulateur.
2. Pour insérer l'accumulateur (11) poussez l'accumulateur dans l'appareil le long de la glissière dans l'appareil. Vous devez entendre un clic.

Accus usagés

- Un temps de fonctionnement nettement réduit malgré la charge indique que l'accumulateur est usé et doit être remplacé. Utilisez seulement un pack d'accumulateur de remplacement d'origine que vous pouvez acheter auprès du service après-vente.

Montage

Insérez la batterie uniquement lorsque l'appareil est monté correctement. Risque de blessures en cas de démarrage involontaire de l'appareil.

Monter/changer la lame de scie

• Portez toujours des gants de protection en manipulant la lame de scie afin d'éviter toutes coupures.
• N'utilisez pas de lames de scie émoussées, tordues ou endommagées.
• Insérez toujours la lame de scie adaptée.

Attention risque de blessures !

Avertissement !

Enlevez systématiquement l'accumulateur avant de paramétrer l'appareil.

Monter la lame de scie :

1. Tournez la bague de serrage (4) dans le sens de la flèche et insérez la tige de la lame de scie (1) dans la fente du portelame (3) jusqu'à la butée.

2. Pour verrouiller, ramenez la bague de serrage (4) à sa position de départ.

3. Contrôlez le bon serrage en tirant sur la lame de scie.

Retirer la lame de scie:

1. Tournez la bague de serrage (4) dans le sens de la flèche et retirez la lame de scie du portelame.

Pour certains travaux, la lame de scie peut également être positionnée à 180°.

Service

Lors des travaux avec l'appareil, portez des vêtements appropriés et un équipement de protection adapté. Assurez-vous avant chaque utilisation que l'appareil est opérationnel. Un équipement de protection individuelle et un appareil opérationnel réduisent le risque de blessures et d'accidents.

Après l'arrêt de l'appareil, la lame de scie continue de bouger encore quelque temps. Ne touchez pas la lame de scie en mouvement et ne la ralentissez pas. Vous risquez de vous blesser !

Mise en marche et arrêt

Tenez-vous bien en équilibre, tenez l'appareil fermement des deux mains et à distance de votre propre corps. Avant la mise en marche, veillez à ce que l'appareil ne touche pas la pièce à usiner.

Mise en service :

1. Assurez-vous que la batterie (11) est insérée (voir « Retirer/insérer la batterie »)
2. Appuyez sur le verrouillage d'enclenchement (9) et sur l'interrupteur marche/arrêt (8), puis relâchez le verrouillage d'enclenchement (9).
3. Vous pouvez ajuster le nombre de courses en continu avec l'interrupteur marche/arrêt (8). Légère pression : faible nombre de courses. Forte pression : nombre de courses plus élevé.. L'interrupteur marche/arrêt ne peut pas être blo- qué.

Mise à l'arrêt :

1. Relâchez l'interrupteur marche/ arrêt (8).

Régler la plaque d'appui

La plaque d'appui peut être réglée et pivotée dans 4 positions pour s'adapter à la pièce à usiner.

1. Appuyez sur le bouton de réglage (5).
2. La plaque d'appui (2) peut désormais être réglée à la position désirée. Elle s'enclenche de manière audible.
3. En appuyant légèrement sur la plaque d'appui (2), celle-ci peut pivoter.

Pour améliorer la progression de la scie, un mouvement pendulaire peut être activé.

Scier sans oscillation :

• Pour pièces à usiner fines, dures tels que panneaux de bois.
• Pour obtenir des bords de coupe propres.

Scier avec oscillation :

- Pour traiter des pièces à usiner à résistance moyenne et souple comme bois tendre et dur, futaie, matériau d'isolation.

Activer l'oscillation :

1. Placez le commutateur rotatif (6) à la position « 1 ».

Désactiver l'oscillation :

1. Placez le commutateur rotatif (6) à la position « 0 ».

Sciage traditionnel :

1. Allumez l'appareil. Avant la mise en marche, veillez à ce que l'appareil ne touche pas la pièce à usiner.
2. Posez la plaque d'appui sur la pièce à usiner.
3. Sciez avec une avance uniforme dans le matériau. Vous pouvez scier horizontalement (voir ), obliquement ou verticalement (voir ).
4. Retirez après le travail la lame de scie de la coupe et n'arrêtez qu'ensuite l'appareil.

Sciage plongeant :

Les coupes plongeantes sont plus exigeantes techniquement et présentent un risque accru. Ne les entreprendre que si vous êtes familier avec cette technique.

Les coupes plongeantes ne doivent être effectuées que dans des matériaux tendres tels le bois ou le placoplâtre et avec des lames de scie courtes (longueur maxi. 150 mm). Risque de rejet et risque de blessures.

1. Posez le bord avant de la plaque d'appui (2) sur la pièce à usiner de façon à ce que la lame de scie (1) ne touche pas la pièce à usiner.
2. Démarrez l'appareil et plongez lentement la lame de scie (1) dans la pièce à usiner.
3. Quand la profondeur de la pièce à usiner est sectionnée, continuez à scier comme d'habitude.

Découpe affleure :

À l'aide de lames de scie élastiques bimétalliques (voir pièces de rechange/accessoires), vous pouvez découper par ex. des tuyaux d'eau dans l'alignement du mur.

Veillez à ce que la lame de scie soit toujours plus longue que le diamètre du tuyau. Risque de rejet et risque de blessures.

9. Nettoyage

Danger!

Débranchez l'accumulateur avant tous travaux de nettoyage.

Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

10. Stockage

Entreposer l'appareil et ses accessoires dans un lieu sombre, sec et à l'abri du gel. En outre, ce lieu doit être hors de portée des enfants. La température de stockage optimale se situe entre 5 °C et 30 °C. Conserver l'outil électrique dans l'emballage d'origine. Recouvrir l'outil électrique afin de le protéger de la poussière ou de l'humidité. Conserver la notice d'utilisation à proximité de l'outil électrique.

11. Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

Informations service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-mables.

Pièces d'usure*: Lame de scie

*Pas obligatoirement compris dans la livraison!

12. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Éliminez les composants défectueux par le circuit d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune !

Ne pas jeter les vieux appareils avec les déchets ménagers!

Ce symbole indique que conformément à la directive relative aux déchets d'équipements électriques et électroniques (2012/19/UE) et aux lois nationales, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être remis à un centre de collecte prévu à cet effet.

Le produit peut par ex. être retourné à l'achat d'un produit similaire ou être remis à un centre de collecte autorisé pour le recyclage d'appareils électriques et électroniques usagés. En raison des substances potentiellement dangereuses souvent contenues dans les appareils électriques et électroniques usagés, la manipulation non conforme des appareils usagés peut avoir un impact négatif sur l'environnement et la santé humaine. Une élimination conforme de ce produit contribue en outre à une utilisation efficace des ressources naturelles. Pour plus d'informations sur les centres de collecte des appareils usagés, veuillez contacter votre municipalité, le service communal d'élimination des déchets, un organisme agréé pour éliminer les déchets d'équipements électriques et électroniques ou le service d'enlèvement des déchets.

13. Dépannage

Le tableau suivant indique des pannes communes et décrit comment vous pouvez y remédier, s'il arrive que votre machine ne fonctionne pas. Si malgré cela, vous n'arrivez pas à localiser le problème et à l'éliminer, adressez-vous au service après-vente.

Panne Cause possible Remède
L'appareil ne démarre pas	Batterie vide Charger la batterie
	Interrupteur On/Off défectueux	Réparation par un centre de service après-vente autorisé
	Moteur défectueux	Réparation par un centre de service après-vente autorisé
	Batterie défectueuse	Contrôler la batterie. Au besoin, confier la réparation à un électricien agréé
Le moteur s'arrête en cours de fonctionnement	Batterie vide Charger la batterie
	Batterie mal installée Réinstaller la batterie
	Batterie défectueuse Nettoyer les contacts, remplacer la batterie d'origine
Diminution de la puissance	Batterie usée Remplacer la batterie
	Batterie non chargée correctement	Charger la batterie

Objaśnienie symboli

CE - Déclaration de conformité

CE

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les

pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus

Garanzia IT
