CRS450 - Baterie SCHEPPACH - Bezplatný návod k obsluze

Typ produktu	Bezdrátová pilka ocaska
Značka	Scheppach
Model	CRS450
Napájení	Baterie 20 V (není součástí)
Jmenovitá rychlost	3000 min⁻¹
Zdvih čepele	20 mm
Hmotnost	2 kg
Hladina akustického výkonu (L_WA)	98 dB(A)
Hladina akustického tlaku (L_pA)	87 dB(A)
Vibrace (a_h)	20,60 m/s²
Správné použití	Řezání dřeva, kovů, plastů
Hlavní funkce	Plynulý start/stop, nastavitelné oscilace (0/1), nastavení opěrné desky (4 polohy), ponorné řezání
Dodávané díly	Pilka ocaska, pilový list, návod k použití
Opotřebitelné díly	Pilový list
Údržba a čištění	Před čištěním odpojte baterii; vlhký hadřík a mýdlo; žádná voda dovnitř
Skladování	Tmavé, suché, chráněné před mrazem, teplota 5-30 °C
Bezpečnost	Povinné nošení ochrany sluchu, protiprachové masky, ochranných brýlí, rukavic
Opravitelnost	Žádné vnitřní díly vyžadující údržbu; opravy autorizovaným servisem
Záruka	Zákonná záruční doba, vadné díly vyměněny zdarma
Obecné informace	Výrobce: Scheppach; technické změny vyhrazeny

Často kladené otázky - CRS450 SCHEPPACH

Jaký typ baterie je potřeba pro pilku ocasku CRS450?

Pilka ocaska CRS450 funguje výhradně s bateriemi Scheppach 20 V (nejsou součástí dodávky). Dodržujte prosím návod k použití baterie.

Jak namontovat a vyměnit pilový list?

Nejprve vyjměte baterii. Otočte upínací kroužek ve směru šipky, zasuňte pilový list až na doraz, poté uvolněte kroužek pro zajištění. Pro vyjmutí otočte kroužek a vytáhněte list. Vždy používejte ochranné rukavice.

Jak nastavit opěrnou desku?

Stiskněte tlačítko nastavení (označení 5). Opěrnou desku lze nastavit do 4 poloh a otáčet. Slyšitelné cvaknutí potvrzuje zajištění.

Jak zapnout nebo vypnout oscilaci?

Otočný přepínač (označení 6) nastavte na polohu « 1 » pro zapnutí oscilace a na « 0 » pro vypnutí. Oscilace zlepšuje postup pily v měkkých materiálech.

Lze s touto pilkou provádět ponorné řezy?

Ano, pouze do měkkých materiálů (dřevo, sádrokarton) s krátkým pilovým listem (max. 150 mm). Položte přední okraj opěrné desky na obrobek, zapněte přístroj a pomalu ponořte list.

Co dělat, když pilka nefunguje?

Zkontrolujte, zda je baterie nabitá a správně nainstalovaná. Pokud problém přetrvává, může být vadný spínač, motor nebo baterie. Kontaktujte autorizované servisní středisko.

Jak čistit pilku ocasku CRS450?

Před čištěním odpojte baterii. Použijte vlhký hadřík s trochou jemného mýdla. Nepoužívejte agresivní prostředky a zabraňte vniknutí vody do přístroje.

Jaké ochranné pomůcky jsou doporučeny?

Povinně noste ochranné brýle, ochranu sluchu, protiprachovou masku a pracovní rukavice. Snižuje to riziko zranění.

Kde najdu náhradní díly?

Opotřebitelné díly, jako je pilový list, jsou k dispozici u specializovaného prodejce. Používejte výhradně originální díly Scheppach. Uveďte číslo výrobku, typ a rok výroby.

Jak uložit pilku po použití?

Uchovávejte přístroj na tmavém, suchém a mrazuvzdorném místě mimo dosah dětí. Optimální skladovací teplota je mezi 5 °C a 30 °C. Nejlépe používejte původní obal.

NÁVOD K OBSLUZE CRS450 SCHEPPACH

Vysvětlení symbolů na přístroji

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné výstrahy rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny.
	Noste ochranná sluchátka! Působení hluku může způsobit ztrátu sluchu.
	Bude-li se při práci prášit, noste ochranu dýchacích cest! Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!
	Noste ochranné brýle! Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti.
	Používat ochranné rukavice.

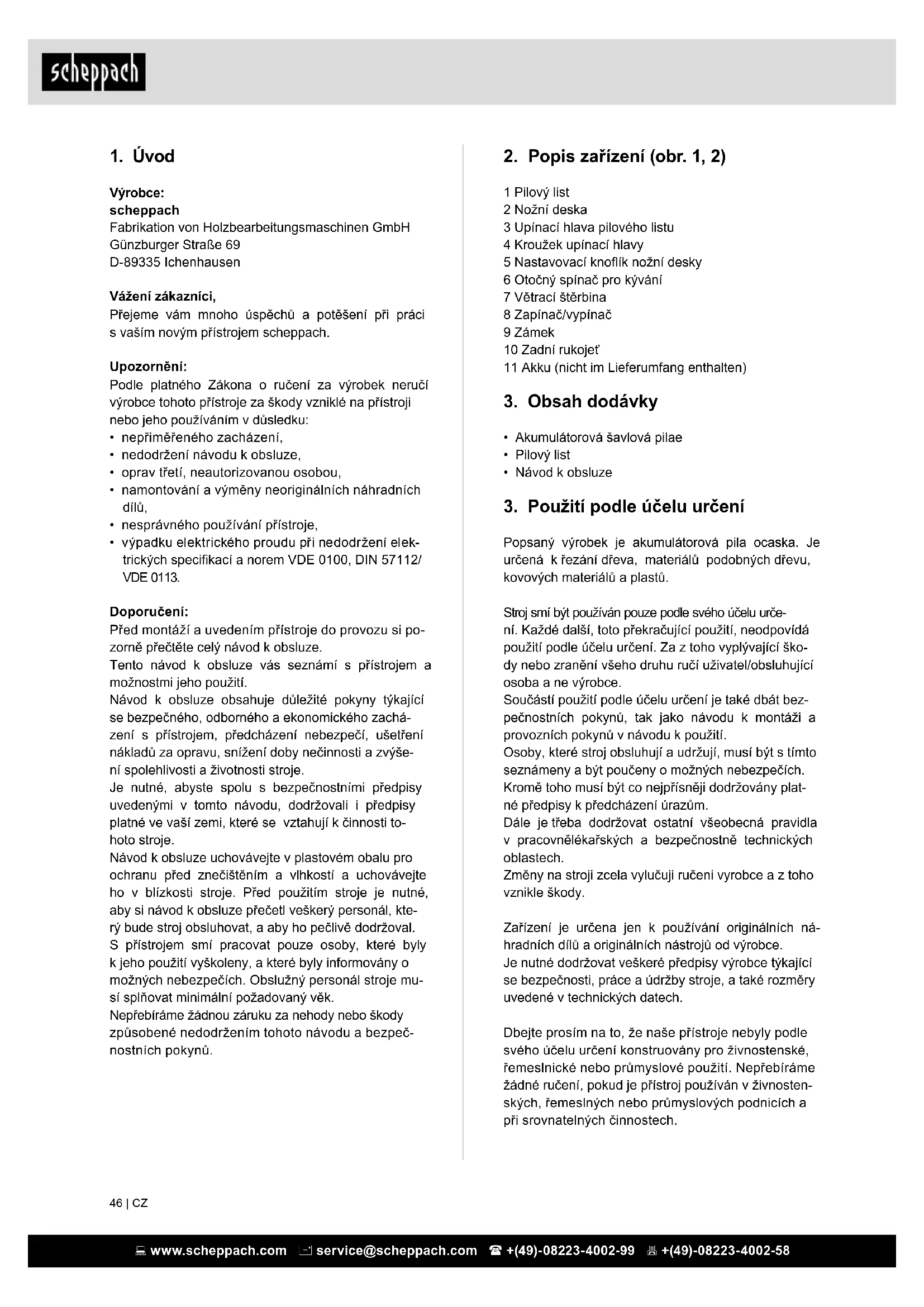

1. Úvod

Výrobce:

scheppach

Přejeme vám mnoho úspěchů a potěšení při práci s vaším novým přístrojem scheppach.

Upozornění:

Podle platného Zákona o ručení za výrobek neručí výrobce tohoto přístroje za škody vzniklé na přístroji nebo jeho používáním v důsledku:

• nepřiměřeného zacházení,
• nedodržení návodu k obsluze,
• oprav třetí, neautorizovanou osobou,
• namontování a výměny neoriginálních náhradních dílů,
• nesprávného používání přístroje,
• výpadku elektrického proudu při nedodržení elektrických specifikací a norem VDE 0100, DIN 57112/VDE 0113.

Doporučení:

Před montáží a uvedením přístroje do provozu si po- zorně přečtěte celý návod k obsluze.

Tento návod k obsluze vás seznámí s přístrojem a možnostmi jeho použití.

Návod k obsluze obsahuje důležité pokyny týkající se bezpečného, odborného a ekonomického zacházení s přístrojem, předcházení nebezpečí, ušetření nákladů za opravu, snížení doby nečinnosti a zvýšení spolehlivosti a životnosti stroje.

Je nutné, abyste spolu s bezpečnostními předpisy uvedenými v tomto návodu, dodržovali i předpisy platné ve vaší zemi, které se vztahují k činnosti tohoto stroje.

Návod k obsluze uchovávejte v plastovém obalu pro ochranu před znečištěním a vlhkostí a uchovávejte ho v blízkosti stroje. Před použitím stroje je nutné, aby si návod k obsluze přečetl veškerý personál, který bude stroj obsluhovat, a aby ho pečlivě dodržoval.

S přístrojem smí pracovat pouze osoby, které byly k jeho použití vyškoleny, a které byly informovány o možných nebezpečích. Obslužný personál stroje musí splňovat minimální požadovaný věk.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

2. Popis zařízení (obr. 1, 2)

1 Pilový list
2 Nožní deska
3 Upínací hlava pilového listu
4 Kroužek upínací hlavy
5 Nastavovací knoflík nožní desky
6 Otočný spínač pro kývání
7 Větrací štěrbina
8 Zapínač/vypínač
9 Zámek
10 Zadní rukojeť
11 Akku (nicht im Lieferumfang enthalten)

3. Obsah dodávky

• Akumulátorová šavlová pilae
• Pilový list
  • Návod k obsluze

3. Použití podle účelu určení

Popsaný výrobek je akumulátorová pila ocaska. Je určená křezání dřeva, materiálů podobných dřevu, kovových materiálů a plastů.

Stroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Součástí použití podle účelu určení je také dbát bezpečnostních pokynů, tak jako návodu k montáži a provozních pokynů v návodu k použití.

Osoby, které stroj obsluhují a udržují, musí být s tímto seznámeny a být poučeny o možných nebezpečích.

Kromě toho musí být co nejpřisněji dodržovány platné předpisy k předcházení úrazům.

Dále je třeba dodržovat ostatní všeobecná pravidla v pracovnělékařských a bezpečnostně technických oblastech.

Změny na stroji zcela vylučuji ručeni vyrobce a z toho vznikle škody.

Zařízení je určena jen k používání originálních náhradních dílů a originálních nástrojů od výrobce.

Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Všeobecné bezpečnostní pokyny

⚠ VÝSTRAHA!

Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen.

Pokud opomenete dodržovat bezpečnostní pokyny a instrukce, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění!

Uschovejte si veškeré bezpečnostní pokyny a instrukce do budoucna.

Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na elektrické nářadí napájené z elektrické sitě (prostřednictvím síťového kabelu) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Před uvedením akumulátorového přístroje do provozu si bezpodmínečně přečtěte tyto pokyny:

1) Bezpečnost na pracovišti
a) Svou pracovní oblast udržujte tak, aby byla čistá a dobre osvětlená. Nepořádek a neosvětlené pracovní oblasti mohou vést k úrazům.
b) Nepracujte se zařízením v okolí ohroženém výbuchem, v němž se nacházejí kapaliny, plyny nebo prachy. Elektrické nástroje vyrábějí jiskry, které mohou zapálit prach nebo páry.
c) Elektrické nástroje během používání chraňte před dětmi a jinými osobami. Při rozptylení byste mohli ztratit kontrolu nad zařízením.
2) Elektrická bezpečnost
a) Sít'ová zástrčka zařízení se musí hodit do zá- suvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte zástrčky s adaptérem společně a se zařízeními s ochranným uzem- něním. Nezměněné zástrčky a lícující zásuvky snižují riziko úrazu elektrickým proudem.
b) Vyhněte se tělesnému kontaktu s uzemněnými povrchy, jako jsou potrubí, topení, sporáky a chladničky. Existuje zvýšené riziko úrazu elektrickým proudem, je-li vaše tělo uzemněno.
c) Zařízení chraňte před deštěm nebo vlhkem. Vniknutí vody do elektrického zařízení zvyšuje riziko úrazu elektrickým proudem.
d) Kabel nepoužívejte k nestanovenému účelu jako je nošení zařízení, pověšení nebo vytáhnutí zástrčky ze zásuvky. Chraňte kabel před horkem, olejem, ostrými hranami nebo se pohybujícími díly zařízení. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.

e) Při práci s elektrickým nástrojem venku použijte jen prodlužovací kabely, které jsou povoleny pro vnější oblast. Použití prodlužovacího kabelu povoleného pro vnější oblast snižuje riziko úrazu elektrickým proudem.
f) Nelze-li se vyhnout provozu elektrického nástroje ve vlhkém okolí, použijte ochranný spínač proti chybnému proudu. Použití ochranného spínače proti chybnému proudu snižujte riziko úrazu elektrickým proudem.
3) Bezpečnost osob
a) Bud'te neustále pozorní, dbejte na to, co činíte a dejte se s rozumem do práce s elektrickým nástrojem. Nikdy nepoužívejte zařízení, jste-li unaveni nebo pod vlivem drog, alkoholu a léků. Už okamžik nepozornosti při použití zařízení může vést k závažným poraněním.
b) Noste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako je maska proti prachu, protiskluzná bezpečnostní obuv, ochranná přilba nebo ochra- na proti sluchu, v závislosti na druhu a použití elektrického nástroje, zmenšuje riziko poranění.
c) Zabraňte nechtěnému uvedení do provozu. Před připojením k napájecímu napětí, před upnutím a nošením elektrického nástroje se ujistěte, že je vypnut. Máte-li při nošení zařízení prst na spínači ZAP / VYP nebo je zařízení zapnuto, může dojít k úrazům.
d) Před zapnutím zařízení odstraňte nastavovací nářadí nebo šroubováky. Nástroj nebo šroubovák, který se nachází v rotujícím dílu zařízení může způsobit poranění.
e) Vyhněte se neobvyklému držení hlavy. Pečujte vždy o bezpečnou stabilní polohu a udržujte neustále rovnováhu. Tím můžete zařízení zejména v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Chraňte vlasy, oděv a rukavice před pohyblivými díly. Volný oděv, šperk nebo vlasy mohou být zachyceny samopohyblivými díly.
g) Jsou-li namontována zařízení k vysávání a zachycování prachu, ujistěte se, že jsou tato připojena a správně použita. Správné použití těchto zařízení snižuje ohrožení prachem.
h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým poraněním.

4) Pečlivé zacházení s elektrickými nástroji a jejich použití
a) Zařízení nepřetěžujte. Pro práci použijte k tomu určených elektrických nástrojů. S vhodným elektrickým nástrojem pracujete lépe a bezpečněji v udaném výkonnostním rozsahu.
b) Nepoužívejte elektrický nástroj, jehož vypínač je defektní. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí se opravit.
c) Elektrický Před nastavením zařízení, výměně dílů příslušenství nebo odstavením zařízení vytáhněte zástrčku ze zásuvky. Toto preventivní opatření brání nechtěnému spuštění zařízení.
d) Nepoužité elektrické nástroje skladujte tak, aby byly z dosahu dětí. Zařízení nenechejte používat osobami, které s ním nejsou seznámeny nebo které si nepřečetly tyto návody. Elektrické nástroje jsou nebezpečné, používají- li je nezkušené osoby.
e) Ošetřujte zařízení s pečlivostí. Zkontrolujte, fungují-li pohyblivé díly zařízení a neuvázly-li, jsou-li díly zlomené nebo poškozené, takže je funkce zařízení ohrožena. Před použitím zařízení nechejte poškozené díly opravit. Příčina mnohých úrazů tkví ve špatně udržovaných elektrických nástrojích.
f) Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami neuvíznou tak často a lze je snadněji vést.
g) Použijte elektrické nástroje, příslušenství, náhradní nástroje atd. Podle těchto návodů a tak, jak je pro tento speciální typ nástroje předepsáno. Přitom přihlédněte k pracovním podmínkám a prováděné činnosti. Použití elektrických nástrojů pro jiná než určená použití může vést k nebezpečným situacím.
h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Klouzavé rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.
5) Servis
a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaným odborným personálem a pouze za použití originálních náhradních dílů. To zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

Bezpečnostní pokyny pro pily s vratným pohy- bem

• Elektrický nástroj držte na izolovaných ma-dlech, když provádíte práce, při kterých vložný nástroj přijde do kontaktu se skrytými prou-dovými vedeními nebo s vlastním přípojným vedením. Kontakt s vedením pod napětím může také přivést napětí do kovových součástí přístroje a způsobit zásah elektrickým proudem.
• Upevněte a zajistěte obrobek na stabilním podkladu pomocí svorek nebo jiným způsobem. Pokud obrobek držíte pouze rukou nebo proti tělu, je nestabilní a může způsobit ztrátu kontroly.

DOPLŇUJÍCÍ BEZPEČNOSTNÍ POKYNY

A Nebezpečí zranění osob a poškození majetku!

• Nepoužívejte tupé, ohnuté nebo jinak poškozené pilové listy.
• Před řezáním zkontrolujte obrobek, zda nemá skryté cizí předměty, např. hřebíky, šrouby. Odstraňte je.
  • Vždy nasazujte vhodný pilový list.
• Upevněte obrobek pomocí upínacích zařízení na pracovním stole.
• Vykonávejte pouze takový tlak, který je právě k řezání nezbytný. Při nadměrném tlaku se pilový list může ohnout a zlomit.
• Okamžitě zařízení vypněte, když se pilový list naklopi. Roztáhněte řez a vytáhněte opatrně pilový list ven.
• Při práci se vždy stavte vůči pile z boku.
  • Vždy zajistěte dobré větrání pracoviště.
• Vyhněte se tomu, abyste zařízení během práce příliš nezatěžovali..

Pečlivé zacházení s akumulátorovými nástroji a jejich používání

• Nabíjejte akumulátory pouze v nabíjecích přístrojích, které jsou výrobcem doporučené. U nabíjecího přístroje, který je vhodný pro určitý druh akumulátorů, existuje nebezpečí požáru, když se používá s jinými akumulátory.
• V elektrických nástrojích používejte pouze pro ně určené akumulátory. Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru.
• Udržujte nepoužívané akumulátory vzdáleně od kancelářských sponek, mincí, klíčů, hřebíků, šroubů anebo jiných malých kovových předmětů, které by mohly zapříčinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny anebo oheň.

• Při nesprávném používání může z akumulátoru unikat tekutina. Vyvarujte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Když se tato tekutina dostane do očí, přídavně vyhledejte lékařskou pomoc. Uniknutá tekutina může vést k podrážděním pokožky anebo k popáleninám.

• Zajistěte to, že je nástroj vypnutý předtím, než do něj vložíte akumulátor. Vkládání akumulátoru do elektrického nástroje, který je zapnutý, může vést k nehodám.

• Baterie nabíjejte pouze v interiéru, poněvadž je nabíjecí přístroj určen pouze pro tyto prostory. Nebezpečí zásahu elektrickým proudem.
• Pro snížení rizika úderu elektrickým proudem vytáhněte před čištěním nabíjecího přístroje zástrčku ze zásuvky.
• Nevystavujte akumulátor/ elektrický nástroj / nástroj delší dobu silnému slunečnímu záření a neodkládejte tyto na vyhřivací tělesa. Horko škodí akumulátoru a existuje nebezpečí exploze.
• Nechte zahřátý akumulátor před nabíjením vystydnout.
• Neotvírejte akumulátor a vyvarujte se mechanickým poškozením akumulátoru. Existuje nebezpečí krátkého spojení a mohou unikat páry, které dráždí dýchací cesty. Postarejte se o čerstvý vzduch a při potížích vyhledejte lékařskou pomoc.
• Nepoužívejte dobíjecí baterie. Nástroj by se mohl poškodit..

Zvláštní bezpečnostní pokyny k šavlové pile

• Držte elektrické nářadí za izolované části rukojetí při provádění prací, kdy se může použité nářadí dotknout skrytého elektrického vedení. Při kontaktu s napěťovým vedením mohou být kovové součásti zařízení vystaveny elektrickému proudu, a může proto dojít k úrazu elektrickým proudem.
• Mějte ruce mimo oblast řezání. Nesahejte pod obrobek. Nebezpečí zranění při kontaktu s pilovým listem.
• Elektrické nářadí přibližujte k obrobku pouze v zapnutém stavu. Když se používané nářadí sklopí uvnitř obrobku, hrozí nebezpečí zpětného rázu.
• Dbejte na to, aby nožní deska při řezání vždy doléhala na obrobek. Pilový list se může naklonit, což může vést ke ztrátě kontroly nad elektrickým nářadím.
• Po dokončení prací vypněte elektrické nářadí a vytáhněte pilový list z řezu teprve tehdy, až se pilový list dostane do klidového stavu. Tak za-bráníte zpětnému rázu a můžete elektrické nářadí bezpečně odložit.
• Používejte pouze nepoškozené, bezvadné pilové listy. Ohnuté nebo neostré pilové listy se mohou zlomit, negativně ovlivnit řez nebo způsobit zpětný ráz.
• Po vypnutí nezpomalujte pilový list bočním tlakem na něj. Pilový list se může poškodit, zlomit nebo způsobit zpětný ráz.

• Materiál dobře upevněte. Nepodepírejte obrobek rukou nebo nohou. Nedotýkejte se žádných předmětů nebo země, když je pila v provozu. Hrozí nebezpečí zpětného rázu.

• Používejte vhodné zjišťovací přístroje, pomocí nichž vyhledáte skryté napájecí kabely, nebo se obrat’te na místní energetickou společnost.
  Při kontaktu s elektrickým vedením může dojít k úrazu elektrickým proudem nebo požáru, u plynového vedení pak k explozi. Při poškození vodovodního vedení může dojít k poškození majetku nebo úrazu elektrickým proudem.

• Držte elektrické nářadí při práci oběma rukama a zajistěte bezpečný postoj. S elektrickým nářadím budete bezpečněji manipulovat oběma rukama.
• Zabezpečte obrobek. Obrobek, který bude upevněn pomocí upínacích zařízení nebo ve svěráku, bude držet bezpečněji než ve vaší ruce.
• Před odložením nástroje počkejte, než se elektrický nástroj úplně zastaví. Používané nářadí se může naklonit, což může vést ke ztrátě kontroly nad elektrickým nářadím.
• Neřezejte žádné materiály (např. barvy a laky obsahující olovo nebo materiál obsahující azbest), jejichž prach může být zdraví nebezpečný.

Pokyny pro akumulátor

Dodržujte návod k obsluze akumulátoru.

Pokyny pro nabíječku a nabíjení

Dodržujte návod k obsluze nabíječky.

Upozornění! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Zbývající rizika

I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a konstrukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika:

• poškození plic, nebudete-li nosit vhodnou ochranu dýchacích cest;
• zranění pořezáním
• poškození sluchu, pokud není nasazena vhodná ochrana sluchu.
• poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován.
• Kromě toho mohou přes všechna přijatá preventivní opatření vzniknout zbytková rizika, která nebudou zjevná.
• Zbytková rizika mohou být minimalizována, budete-li dodržovat jak „Bezpečnostní pokyny“, tak „Určené použití“ a pokyny k obsluze.

• Zabraňte náhodnému spuštění stroje.

• Použijte nástroj doporučený v této příručce. Tím zajistíte optimální výkon vašeho stroje.

• Při provozu stroje nevkládejte ruce do pracovního prostoru.

6. Technická data

Zdroj napětí motoru: 20 V

Jmenovité otačky: 3000 min	-1
Délka tahu: 20 mm
Hmotnost:	2 kg

Technické změny vyhrazeny!

Hluk a vibrace

⚠ Výstraha: Hluk na pracovišti může přesáhnout 85 dB (A). V takovém případě jsou pro uživatele nutná ochranná protihluková opatření (nosté ochranu slu-chu!)

Hlukové parametry

Hladina akustického výkonu L_WA (EN ISO 3744)	98 dB(A)
Hladina akustického tlaku L_pA (EN ISO 11201)	87 dB(A)
Nejistota K_wa/pA	3 dB(A)

Hodnota vibrací

Vibrace a_h	20,60 m/s ^2
Nejistota K_h	1,5 m/s ^2

7. Rozbalení

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. O jakýchkoliv škodách ihned informujte dopravce. Na pozdější reklamace nebude brán zřetel.
• Uchovejte obal dle možností až do uplynutí záruční doby.
• Před uvedením do provozu se obeznamte s přístrojem na základě návodu k použití.
• Jako příslušenství a místo opotřebovaných a náhradních dílů používejte jen originální díly. Náhradní díly obdržíte u Vašeho specializovaného prodejce scheppach.
• Na objednávkách uvádějte naše výrobní čísla, typ a rok výroby přístroje.

⚠ POZOR

Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!

8. Instalace

⚠ POZOR!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

V zájmu dlouhé životnosti akumulátoru, byste se měli starat o včasné nabití LI akumulátorového článku. To je v každém případě třeba tehdy, když zjistíte, že výkon akumulátorového přístroje klesá.

1. Pro vyjmutí akumulátoru (11) z přístroje stiskněte tlačítko pro odblokování (12) na akumulátoru a akumulátor vytáhněte.
2. Pro vložení akumulátoru (11) vsunujte akumulátor po vodicí kolejnici do přístroje. Akumulátor slyšitelně zacvakne.

Spotřebované akumulátory

- Podstatně kratší doba provozu navzdory nabití indikuje, že je akumulátor opotřebovaný a je nutno jej vyměnit. Používejte pouze originální náhradní akupack, který můžete sehnat u zákaznického servisu.

Montáž

Akumulátor vložte teprve tehdy, až bude zařízení zcela namontováno. V případě náhodného zapnutí zařízení hrozí nebezpečí poranění.

Montáž/výměna pilového listu

• Při práci s pilovým listem noste vždy ochranné rukavice, abyste se vyhnuli poraněním z důvodu pořezání.
• Nepoužívejte tupé, ohnuté nebo jinak poškozené pilové listy.
  • Vždy nasazujte vhodný pilový list.

Pozor: nebezpečí poranění!

Varování!

Než začnete na přístroji provádět nastavení, vždy z něj vyjměte akumulátor.

Montáž pilového listu:

1. Otočte kroužek upínací hlavy (4) ve směru šipky a až na doraz zasuňte dřík pilového listu (1) do štěrbiny upínací hlavy pilového listu (3).
2. Pro zablokování otočte kroužek upínací hlavy (4) zpět do výchozí polohy.
3. Zkontrolujte pevné usazením utažením pilového listu.

Vyjmutí pilového listu:

1. Otočte kroužek upínací hlavy (4) ve směru šipky a vyjměte pilový list z upínací hlavy pilového listu.

U určitých prací lze pilový list nasadit i otočený o 180°.

Obsluha

Při práci se zařízením noste vhodný oděv a odpovídající ochranné pomůcky. Před každým použitím se ujistěte, že je zařízení funkční. Osobní ochranné prostředky a provozuschopné zařízení snižují riziko zranění a úrazů.

Po vypnutí zařízení se pilový list ještě nějakou dobu pohybuje. Nedotýkejte se pohybujícího se pilového listu a nezabrzďujte jej. Hrozí nebezpečí poranění!

Zapnutí a vypnutí

Dbejte na bezpečný postoj a zařízení držte pevně oběma rukama v dostatečné vzdálenosti od svého těla. Před zapnutím dbejte na to, aby se zařízení nedotýkalo obrobku.

Zapínání:

1. Ujistěte se, zda je akumulátor (11) vložen (viz „Vyjmutí/vložení akumulátoru“).
2. Stiskněte zámek (9) a zapínač/vypínač (8), poté zámek (9) uvolněte.
3. Zapínačem/vypínačem (8) můžete plynule regulovat počet kmitů.
   Lehčí tlak: nízký počet kmitů.
   Větší tlak: vyšší počet kmitů.
   Zapínač/vypínač nelze zablokovat.

Vypínání:

1. Uvolněte zapínač/vypínač (8).

Nastavení nožní desky

Kvůli přizpůsobení vůči obrobku lze nožní desku nastavit a vyklopit do 4 poloh.

1. Stiskněte nastavovací knoflík (5).
2. Nožní desku (2) můžete nyní nastavit do požadované polohy. Citelně zaklapne v poloze.
3. Lehkým tlakem na nožní desku (2) ji lze vyklápět.

Zapnutí/vypnutí kývání

Kyvadlový pohyb lze zapnout pro zlepšení postupování v řezání.

Řezání bez kývání:

• Pro tenké, tvrdé obrobky, např. dřevěné desky.
- K dosažení čistých řezných hran.

Řezání s kýváním:

- Pro zpracování obrobku se střední a měkčí pevností, např. měkké a tvrzené dřevo, kmenovina, izolační materiál.

Zapnutí kývání:

1. Uvedte otočný spínač (6) do polohy, 1".

Vypnutí kývání:

1. Uvedte otočný spínač (6) do polohy„0“.

Běžné řezání:

1. Zapněte zařízení. Před zapnutím dbejte na to, aby se zařízení nedotýkalo obrobku.
2. Postavte nožní desku na obrobek.
3. Řezejte s pravidelným záběrem. Můžete řezat vodorovně (viz ), šikmo nebo svisle (viz ).
4. Po práci vyjměte pilový list z řezu a až poté vypněte zařízení.

Ponorné řezání:

Ponorné řezy jsou technicky náročnější a nesou vyšší riziko. Pust'te se do něj jenom, pokud jste s takovým postupem obeznámeni.

Ponorné řezy se smějí provádět jen do měkkých materiálů, např. dřeva nebo sádrokartonu a jen krátkými pilovými listy (max. délka 150 mm). Hrozí nebezpečí zpětného rázu a poranění.

1. Umístěte přední okraj nožní desky (2) na obrobek, aby se pilový list (1) nedotýkal obrobku.
2. Zapněte zařízení a nechte pomalu pilový list (1) ponořit do obrobku.
3. Když se obrobek rozřízne, pokračujte v řezání jako obvykle.

Rychlé oddělení:

Pomocí elastických bimetalových pilových listů (viz „Náhradní díly/příslušenství“) můžete např. vodovodní trubku na zdi rychle oddělit.

Při tom dbejte na to, aby byl pilový list vždy delší než průměr potrubí. Hrozí nebezpečí zpětného rázu a poranění.

9. Čištění

Nebezpečí!

Před všemi čisticími pracemi vyjměte akumulátor.

Čištění

• Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
• Doporučujeme přímo po každém použitípřístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové dily přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

10. Skladování

Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C. Elektrický přístroj uchovávejte v originálním obalu. Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem. Návod k obsluze uložte u přístroje.

11. Údržba

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

Servisní informace

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Rychle opotřebitelné díly*: Pilový list

* není nutně obsaženo v rozsahu dodávky!

12. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin.

Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!

Tento symbol upozorňuje, že tento výrobek ne-smí být podle směrnice o odpadních elektric-kých a elektronických zařízeních (2012/19/EU) a vnitrostátních zákonů likvidován spolu s do-mácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobné-ho výrobku nebo odevzdáním v autorizovaném sběr-ném středisku pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenci-álně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsa-žené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů. Informace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní in-stituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.

13. Odstraňování závad

Následující tabulka zobrazuje chybové příznaky a popisuje, jak lze provést nápravu, pokud Váš stroj nepracuje správně. Pokud nemůžete problém lokalizovat a odstranit, obraťte se na Vaši servisní dílnu.

Porucha Možná příčina Řešení
Přístroj se nespouští	Vybitý akumulátor Nabijte akumulátor
	Vadný spínač/vypínač Oprava autorizovaným servisním střediskem
	Vadný motor Oprava autorizovaným servisním střediskem
	Akumulátor je vadný	Zkontrolujte akumulátor a případně zajistěte opravu kvalifikovaným elektrikářem
Motor se zastavuje během provozu	Vybitý akumulátor Nabijte akumulátor
	Akumulátor není správně nasazen	Znovu vložte akumulátor
	Akumulátor je vadný	Vyčistěte kontakty, vyměňte originální akumulátor
Snížený výkon	Spotřebovaný akumulátor	Akumulátor vyměňte
	Akumulátor není zcela nabitý	Nabijte akumulátor

1 Pílový list
2 Vodiaca pätka
3 Upínadlo pílového listu
4 Krúžok upínadla
5 Nastavovacie tlačidlo vodiacej pätky
6 Prepínač kmitania
7 Vetracie štrbiny
8 Vypínač zap/vyp
9 Blokovanie zapnutia
10 Zadné držadlo
11 Akku (nicht im Lieferumfang enthalten)

3. Obsah dodávky

• Aku šabl'ová píla
• Pílový list
  • Návod na obsluhu

5. Všeobecné bezpečnostné upozornenia

⚠️ VAROVANIE

2) Elektrická bezpečnost'

b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, napr. u rúr, vykurovacích zariadení, sporákov a chladničiek. Ak je vaše telo uzemnené, existuje zvýšené riziko zásahu elektrickým prúdom.

Pozor nebezpečenstvo úrazu osôb a vecných škôd!

Zvláštne bezpečnostné pokyny pre šabl'ové píly

Dodržiavajte, prosím, návod na obsluhu nabíjačky.

Napájanie napätím motora: 20 V

Menovité otáčky: 3000 min	-1
Délka tahu:	20 mm
Hmotnosť:	2 kg

1. Krúžok upínadla (4) otáčajte v smere šípky a vy-tahujte pílový list z upínadla pílového listu.

1. Uvol'nite vypínač zap/vyp (8).

* nie je bezpodmienečne obsiahnuté v objeme do-dávky!

Staré zariadenia nevyhadzujte do domového odpadu!

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem

materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu, v němž nám přísluší nárok na záruční plinění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Gwarancja PL
