Značka	Scheppach
Model	COS125
Typ výrobku	Bezdrátová excentrická bruska
Napětí baterie	20 V
Jmenovité otáčky	10 000 min⁻¹
Průměr brusného talíře	125 mm
Hmotnost	1,1 kg
Systém upevnění brusiva	suchý zip (samolepicí)
Včetně pytle na prach	Ano
Včetně baterie	Ne (prodáváno samostatně)
Včetně nabíječky	Ne
Hladina akustického výkonu (LWA)	87 dB(A)
Hladina akustického tlaku (LpA)	76 dB(A)
Vibrace (ah)	9,5 m/s²
Nejistota vibrací (Kh)	1,5 m/s²
Použití v souladu s určením	Suché broušení dřeva, plastu, kovu, tmelu a lakovaných povrchů
Typ napájení	Lithium-iontová baterie (není součástí dodávky)
Obsah dodávky	Bruska, 3 brusné listy, pytel na prach, návod k obsluze
Údržba	Čistěte vlhkým hadříkem a mýdlem; nepoužívejte rozpouštědla
Opotřebitelné díly	Brusné listy
Záruka	Zákonná (vadné díly zdarma vyměněny)
Doporučená skladovací teplota	5 °C až 30 °C

Často kladené otázky - COS125 SCHEPPACH

Jaký typ baterie používá bruska Scheppach COS125?

Bruska pracuje s lithium-iontovou baterií 20 V, která není součástí dodávky. Používejte pouze originální baterie Scheppach.

Jak upevnit brusný list na talíř?

Brusný list se jednoduše upevní pomocí suchého zipu (samolepicího) na brusný talíř. Pro sejmutí list zatáhněte.

Mohu tuto brusku použít pro mokré broušení?

Ne, zařízení je určeno pouze pro suché broušení. Vniknutí vody zvyšuje riziko úrazu elektrickým proudem.

Jak vyprázdnit pytel na prach?

Sejměte pytel na prach z odsávacího nástavce, vyprázdněte jej a poklepejte, aby bylo zachováno optimální odsávání. Provádějte pravidelně.

Co dělat, když bruska nestartuje?

Zkontrolujte, zda je baterie nabitá a správně nainstalovaná. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jaké jsou důležité bezpečnostní pokyny?

Noste ochranné brýle, protiprachovou masku a chrániče sluchu. Nepracujte na materiálech obsahujících azbest.

Jak čistit brusku?

Odpojte baterii. Čistěte vlhkým hadříkem a trochou mýdla. Nepoužívejte agresivní prostředky ani rozpouštědla.

Kde najdu náhradní díly?

Opotřebitelné díly (brusné listy) jsou k dispozici u vašeho prodejce Scheppach. Používejte pouze originální díly.

Jak zlikvidovat zařízení po skončení životnosti?

Neodhazujte zařízení do domovního odpadu. Odevzdejte jej do sběrného střediska pro elektronický odpad (DEEE) v souladu se směrnicí 2012/19/EU.

Je baterie součástí dodávky?

Ne, baterie a nabíječka se prodávají samostatně. Dodávka obsahuje brusku, 3 brusné listy, pytel na prach a návod k obsluze.

NÁVOD K OBSLUZE COS125 SCHEPPACH

Vysvětlení symbolů na prístroji

Symboly pouzité v teo pfručce vás mají upozornit na mozná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být presné pochopeny. Samotné vystráhy rizika neodstrání a nemohou nahradit správná opatření proprevenci urazú.

	Před uvedením do provozu si prěčěte a dodržujte námod k obsluze a bezpečnostní poky-ny.
	Noste ochranná sluchátka! Púsobné hluku může zpùsobit ztrátu slachu.
	Bude-li se pri práci prášit, noste ochranu dychacích cest! Pri zpracoványí dřeva a jinýchmaterialú může vznikat zdraví škodlivý prach. Material obsahující azbest nesmí být opraván!
	Noste ochranné brýle! Jiskry vznikající pri práci nebo oděstěpky dřeva, třisky a prachy vy-stupující z prístroje mohou zpùsobit ztrátu viditelnosti.
	Používat ochranné rukavice.

Obsah: Strana:

1. Uvod 42
2. Popis zařizení 42
3. Obsah dodávky 42
4. Pouziti podle ucelu urceni 42
5. Vseobecne bezpecnostni poukyny 43
6. Technická data 45
7. Rozbaleni 45
8. Instalace 46
9. Čišěni 46
10. Skladování 46
11. Udrzba. 47
12. Likvidace a recyklace 47
13. Odstrańovani zavad 47

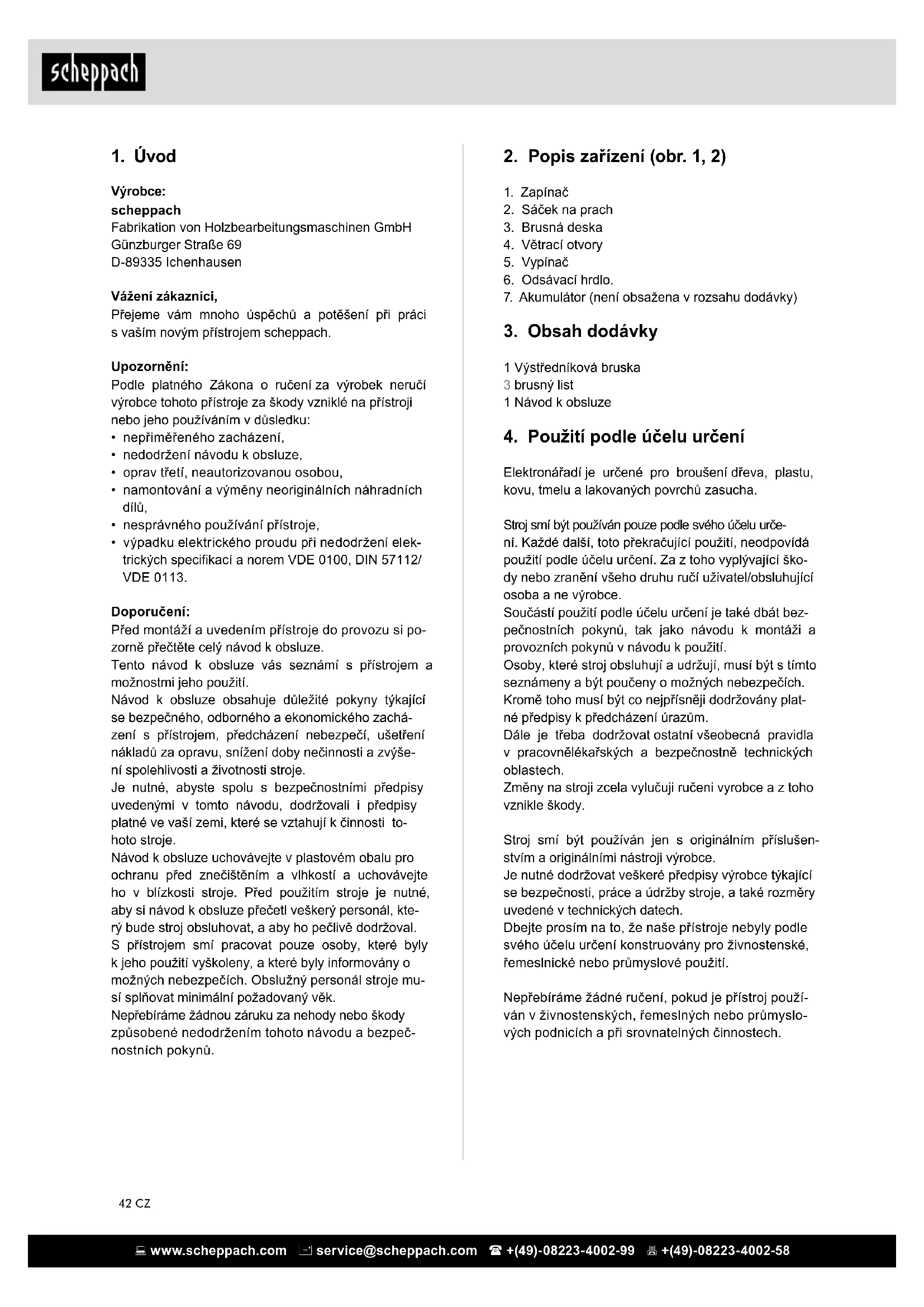

1. Üvod

Vyrobce:

scheppach

Přejeme vám mnoho ušpechu a potěsení pri práci s vaśm novým pristrojem scheppach.

Upozornéni:

Podle platného Zákona o ručeni za vyrobek neruci
vyrobce tohoto pristroje za skody vzníklé na pristroji
nebo jeho použivám v dusledku:

• neprimērèneho zacházeni,
• nedodržení námovodu k obsluze.
• oprav trefi, neautorizovanou osobou,
• namontováni a vyměny neoriginalnich nahradnich dílu,
• nesprávného použivání pristroje,
  vypadku elektrického proudu pri nedodrženi elektrickych specifikaci a norem VDE 0100, DIN 57112/VDE 0113.

Doporuceni:

Pred montází a uvedením prístroje do provozu si po-zorné prěctěte cely námov k obšluge.

Tento námod k oblsuze vás seznámí s pristrojem a možnostmi jeho použít.

Návod k obsslze obsahuje duležite pouny týkajíci se bezpečného, odborného a ekonomického zacházení s prístrojem, prechodázení nebezpećí, ušetřeni nákladú za opravu, sniženi doby nečinnosti a zvyšeni spolehlivosti aživotnosti stroje.

Je nutné, abyste spolu s bezpečnostními prédpísy uvedenými v tomto navodu, dodržovali i prédpísy platné ve vaší zemi, které se vztahují k Činnosti tohoto stroje.

Navod k oblsuze uchovávejte v plastovém obalu pro ochranu pržd znečistěním a vlhostí a uchovávejte ho v blízkosti stroje. Pržd použitím stroje je nutné, aby si navod k oblsuze prěčetil veškériy personalí, který bude stroj obsluhovat, a aby ho pečlivoe dodržoval.

S prístrojem smí pracovat pouze osoby, které byly k jeho použīt vyskoleny, a které byly informovány o moznych nebezpečích. Oblužný personal stroje musi splnovat minimálni požadovaný věk.

Neprebíráme zádnou záruku za nebody nebo škody zpúsobene nedodrženim tohoto navodu a bezpeč-nostnichPokynú.

2. Popis zarizeni (obr. 1, 2)

1. Zapinač
2. Sáček na prach
3. Brusná deska
4. Vetracitovory
5. Vypinač
6. Odsavaci hrdlo.
7. Akumulator (neni obsaZen a rozsahu dodavky)

3. Obsah dodávky

1 Vystredniková bruska
3 brusny list
1 Návod k obsluze

4. Použití podle účelu určeni

Elektronárádi je určené pro broušeni dřeva, plastu, kovu, tmelu a lakovanych povrchúzasucha.

Stoj smi byt pouzivan pouze podle sveho ucelu urceni. Kazdé dalsi, toto pfrekračujici pouziti, neodpovidá pouziti podle ucelu urcení. Za z toho vyplyvají škody nebo zranění vseho druhu ruci uzivatel/obsluhujici osoba a ne vyrobce.

Součastí použití podle učelu určení je také dbát bezpečnostnichPokynu,takjako námodu k montázi a provoznichPokynu v námodu k použiti.

Osoby, které stroj obsluhju i udrzuji, musi byt s timto seznámeny a byt poučeny o možnych nebezpečich. Kromě toho musí byt co nejprísněji dopržovány platné prédpisy k prêcházení urazüm.

Dále je třeba dodržovat ostatiní všeobecná pravidla v pracovnéláskych a bezpečnostné technických oblastech.

Změny na stroji zcela vylucuji ručeni vyrobce a z toho vznikle škody.

Stroj sm byt pouzivan jen s originalnim prfslusenstvima originalimi nastroji vyrobce.

Je nutné dodržovat veškeré predpisy vyrobce tykají se bezpečnosti, práce a udžby stroje, a také rozměry uvedené v technickych datech.

Dbejte prosim na to, ze nase pristroje nebyly podle sveho uclu urcenif konstruovany pro zivnostenske, remeslnicke nebo prumyslove pouziti.

Nepbreirame zadne ruceni, Pokud je pristroj pouzivan v zivnostenskych, femeslnych nebo prumyslovych podnicich a pri srovnatelnych cinnostech.

5. Vseobecné bezpečnostníPokyny

VYSTRAHA

Prcte te si vsechny bezpecnostniPokyny, instrukce, ilustrace a technicke udaje, kterymi je tento elektricky nastroj opatren.

Pokud opomenete dodržovat bezpečnostní pouyny a instrukce, muže to zpúsobit zásah elektrickým prou-dem, požár a/nebo těžká zranění!

Uschoveje všechny bezpečnostni poukyny a návody pro budoucnost!

Pojem „elektricky nastroj" uvedeny v bezpečnostnich pouynech se vztahuje na elektrické nastroje napajné ze site (se s'itovym kablem) a na elektrické nastroje napajné akumulatorem (bez sítoveho kabelu).

1) Bezpečnost na pracovišti

a) Svou pracovni oblast udrzujte tak, aby byla cistá a dobre osvétlená. Nepořádek a neosvétlené pracovni oblasti mohou vest k urazüm.
b) Nepracujte se zařizenim v okoli ohrožéném vybuchem, v němž se nacházeji kapaliny, plyny nebo prachy. Elektrické nastroje vyrábeji jiskry, které mohou zapálit pracne nebo páry.
c) Elektrické nastroje bēhem použivani chrante préd detmi a jinymi osobami. Př rozptylení byste mohli ztratit kontrolu nad zařazením.

2) Elektrická bezpečnost

a) Sit'ová zástrčka zaízeni se musí hodit do zá-suvky. Zástrčka se nesmi Žadným zpúsobemzměnit. Nepoužívejte zástrčky s adaptéremspolečné a se zaízeními ochranným uzem-něm. Nezměné zástrčky a lícují cí zásvuky snizuji riziko urazu elektrickým proudem.
b) Vyhněte se tělesnému kontaktu s uzeměnými povrchy, jako jsou potrubi, topení, sporáky a chladnicý. Existuje zvyşene riziko urazu elektrickým proudem, je-li vaše tělo uzeměno.
c) Zařizení chrante prěd destěm nebo vlhkem. Vniknuti vody do elektrického zařizení zvyšuje riziko ïrazu elektrickým proudem.
d) Kabel nepouživejte k nestanovenemu učelu jako je nošeni zařizení, pověšeni nebo vytahnuti zástrécky ze zásuvky. Chraṇte kabel préd horkem, olejem, ostrými hranami nebo se pohybujicimi dily zařazení. Poškozené nebo zapletené kabely zvyšuji riziko Úrazu elektrickým proudem.
e) Pri praci s elektrickym nastrojem venku pouzijte Jen prodlužovaci kabel, ktere jsou povleny pro vnějs oblast. Použiti prodlužovaciho kabelu povoleného pro vnějs oblast snizuju riziko urazu elektrickým proudem.

3) Bezpečnost osob

f) Nelze-li se vyhnout provozu elektrického nástroje ve vlhkém okoli, použijte ochranný spič proti chybnému proudu. Použiti ochranného spiace proti chybnému proudu snizujte riziko urazu elektrickým proudem.
a) Bud'te neustale pozorni, dbejte na to, co cinite a deje se s Rozumem do prace s elektrickym nastrojem. Nikdy nepouzivejte zaifeni, jste-li unaveni nebo pod vivem drog, alkoholu a leku. Už okamzik nepozornosti pri pouziti zaifeni muze vest k zavaznym poranenim.
b) Noste osobni ochranné vybaveni a vždy ochranné bryle. Noseni osobnloho ochranného vybavení, jako je maska proti prachu, protiskluzné bezpečnostní obuš, ochranná prilba nebo ochrana proti sluchu, v závislosti na druhu a použité elektrického nastroje, zmensůje riziko poranění.
c) Zabrańte nechteinemu uvedeni do provozu. Pred pripojenim k napajecimu napeti, pred upnutim a nosenim elektrického nastroje se ujistete, ze je vypnut. Mate-li pri noseni zarifeni prest na spinaci ZAP / VYP nebo je zarifeni za-pnuto, muze dojit k urazum.
d) Pred zapnutim zařizení odstrańte nastavovacci náradí nebo šroubováky. Nastroj nebo šroubovák, ktery se nachází v rotujícím dlu zařizení muže zpúsobit poraněné.
e) Vyhněte se neobvýklému držení hlavy. Pečujte vždy o bezpečnou stabilní polohu a udržujte neustále rovnováhu. Tim mužete zařazení zejměna v neocěkávaných situacích lépe kontrolovat.
f) Noste vchodny odev. Nenoste volny odev nebo sperky. Chrahte vlasy, odev a rukavice prd pohyblivymi dily. Volny odev, sperk nebo vlasy mohou byt zachyceny samopohyblivymi dily.
g) Jsou-li namontovana zairenenik vysavani a zachycovani prachu, ujistete se, ze jsou tato pripojena a spravne pouzita. Spravne pouzitéchto zairenen snizuje ohrozeni prachem.
h) Neneche se ukolébat falesnym pocitem bezpeci a nepreskocte bezpecnostni pravidla pro elektrické nastroje, i kdyz je po castém použivani elektrického nastroje znate. Nedbalé chovani muze vest ve zlomku sekundy k tezkym poranenim.
4) Pečlivé zacházení s elektrickými nastroji a jejich použiti
a) Zařizení nepotrežujte. Pro práci použijte k tomu určenych elektrických nastrojú. S vchodným elektrickým nastrojem pracujete lépe a bezpečnéji v udaném vykonnostím rozsahu.

b) Nepoužívejte elektricky nastroj, jehož vypínač je defektné. Elektricky nastroj, který již nelze zapnout nebo vypnout, je nebezpečné a musí se opravit.
c) Elektricky Pred nastavenim zaireneni, vymene dilu prifluenstvi nebo odstavenim zairenvi yvtahnete zastrku ze zasuvky. Toto preventiveni opatreni brani nechtenemu spusteni zaireneni.
d) Nepoužité elektrické nastroje skladujte tak, aby byly z dosahu deti. Zařizení nenechejte používat osobami, které s nim nejsou seznámeny nebo které si neprecětly tyto námody. Elektrické nastroje jsou nebezpečné, používají- li je nezkusné osoby.
e) Osetrujte zaizeni s peclivosti. Zkontrolujte, funguji-li pohyblive dily zaizenia neuvazly-1i, jsou-li dily zlomené nebo poskozené, takze je funkce zaizeni ohrozena. Prid pouzitim zaifenie nechejte poskozené dilly opravit. Pricina mnohych urazu tkvi ve spatne udrzovanych elektrickych nastrojich.
f) Udrzujte rezacni nastroje ostré a cîsté. Pečlève osétrovane rezacni nastroje s ostrymi reznymi hranami neuvíznou tak casto a lze je snadněji vest.
g) Použijte elektrické nastroje, príslušenstvi, nahradni nastroje atd. Podle těchto navodu a tak, jak je pro tento specialni typ nastroje predepsáno. Pritom prihlédněte k pracovím podminkám a provaděné Činnosti. Použiti elektrický nastrojú pro jina než určença použiti muže věst k nebezpečnám situacím.
h) Rukojeti a uchopné plochy urdžujte SUCHé, cîste a bez oleje a tuku. Klouzavé rukojeti a uchopné plochy neumozñují bezpečnou obsluhu a kontrlu elektrického nastroje v nepředvidatel-nych situacích.
5) Servis
a) Nechte svúj elektrický nastroj opravovat pouze kvalifikovaným odborným personálem a pouze za použiti originálnich nahradnich dilu. To zajisti, aby zustala zachována bezpečnost elektrického nastroje.

DOPLNJUJICI BEZPECNOSTNI POKNY

BezpečnostniPokynypropásovoubruskuabubnovoubrusku

Elektricky nastroj drzte Jen za izolované plochy uchopu, protoze muze dojit ke kontaktu brusné plochy s vlastnim pripojném vedenim. Poškození vedení pod napétím muze také privest napétí do kovovych soucasti prístroje a zpusobit zasah elektrickým proudem.

BezpečnostníPokyny pro brusky

Vystraha! Jedovate pary! Zpracovanim vzniklych skodlivych / jakovatych prachu predstavuje ohrozeni zdrav pro obsluhujici osoby nebo osoby vysktujici se v blizkosti.
Vystraha! Ohrozeni prachem! Pri delsim zpracovani dreva a zejmena tehy, zpracuji-li se kovy, pri nichz vznikaji zdravi ohrozujici prachy, pripojte pristroj na vchodne externi odsavaciz zaflzeni. Noste ochranné bryle a ochrannou masku proti prachu!
- Pri zpracovani umelych hmot, barev, laku atd. se postarejte o dostatechné vetrání.
- Nenavlhcujte materially nebo zpracované plochy kapalinami obsahujici redidla.
- Nezpracovávejte navlhcené materiały nebo vhlké plochy.
- Vyhněte se broušeni nateru obsahujćích olovo nebo jiních zdraví skodlivych materialú.
- Material obsahujici azbest se nesmi zpracovat. Azbest plati jakomaterial vyvolavajici rakovinu.
- Vyhněte se kontaktu s pohyblivým brusným listem.
- Použijte zařizení jen s umistěný brusné listem.
- Nikdy nepoužívejte prístroje k nestanovenému učelu a používejte jej jen s originánními díly / príslusenstvím. Použitj jinch dílu než doporučených v tomtó navodu k obaslze nebo jiného príslusenstvl muzepro vás znamenet nebezpeci poraněni.
- Zařizení musi byt neustále v Čistotě, SUCHábe bez skvrn olejú a maziv.
- Používejte elektrónárádi pouze pro broušeni zaSucha. Vnikuti vody do elektrónárádi zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na to, aby nedoslo k ohrozeni osob jiskrami. Odstrahte z blizkosti hoIavlé materialy. Pri broušeni kovu vznikaji jiskry.
- Pozor, nebezpeci pozáru! Zabrańe prehrató brouseneho materialu a brusky. Před prerušením prace vždy vyprázdněte nádobu na prac. Brusnéprach ve vaku na prac, mikroflustracním boxu, papirovém sáčku (nebo ve filtracním vaku, resp. filtru vysavače) se múze za nepřiznivých podminek, jako je například jiskřeni pri broušeni kovu, sám vznitit. Mimořádné nebezpeci hrozi, když je brusnéprach smichaný se zbytky laku, polyuretanu nebo jiních chemickych látek a brousény material je po dlouhé práci velmi horký.
- Pravidelné Čistěte ventilacné stěrbiny elektrónářadi. Ventilator motoru vtahuje do náradí prach a nahromaděné velkého množstvi kovového prachu muze zpúsobit elektrická rizika.
- Elektronáradi drzte pri práci pevné oběma rukama a zaujměte stabilní postoj. Drženi oběma rukama zajišťuje spolehlívejí vedení elektronárádi.
- Než elektrónářadi odložíte, počkejte, dokud se nezastaví.

Zajistete obrobek. Obrobek pevné uchyceny upinacim pripravkem nebo sverakem je upevnenybezpecnéji, než kdybyste ho drželi v ruce.
- Pri poskozeni a nespravnem pouziti akumulatoru mohouunikat vypary. Privadejte cerstvy zduch a pri potizich vyhledejte lekare. Vypary mohou draždit dychaci cesty.
- Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
- Spičatými predměty, jako např. hrebíky nebo sroubováky, nebo púsobením vnéjsí sily muže dojit k poskození akumulátoru. Uvnitů muže dojit ke zkratu a akumulátorů začít hořet, muže z nějunikat kouri, muže vybouchnout nebo se prěhát.
- Akumulator používejte pouze v produktech výrobce. Jen tak bude akumulator chráněny prěd nebezpečnám pretižením.
- Chrahte akumulator prd horkem, napr. i prd trvalym slunecnim zarenim, ohnem, vodou a vlhkosti. Hrozi nebezpeci vybuchu.

Pokyny pro akumulator

Dodržujte námov k obsluze akumulátoru.

Dodržujte námov k obsluze nabijěčky.

Upozorneni! Tento elektricky nastroj vytváří během provozu elektr magnetické pole. Toto pole muže za určitych podminek ovlivnovat aktivné nebo pasivné zdravotní implantátý. Pro snížení rizika vázných nebosmtelních urazu doporučujeme osobám se zdravotními implantátý, aby se preš odsluhou tohoto elektrického nastroje obrátily na svěho lékáře nebo na vyrobce zdravotniho implantátú.

Zbytková rizika

Stroj je zkonstruován podle aktuániho stavu techniky a podle uznávanych bezpečnostné-technických noREM. Přesto se mohou během práce vyskytnout Jednotlivá zbytková rizika.

.

Kromě toho mohou prěs věsechna prijátá preventivní opatřeni vzniknout zbytková rizika, ktera nebudou zjevná.
Zbytková rizika mohou byt minimalizována, budete-li dodržovat jak „Bezpečností poukyn“, tak „Urcené použít“ a poukyn k obsluze.
Zabrański nahodnému spustěni stroje.
- Použijte nastroj doporučeny v teto príručce. Tim zajistite optimálny vykon vašeho stroje.
- Pri provozu stroje nevkladejte ruce do pracovniho prostoru.

6. Technická data

Zdroj napeti motoru: 20V

Jmenovite otáčky: 10000 min

Brusny papir velikosti: 125 mm

Hmotnost 1,1 kg

Technické změny vyhrazeny!

Hluk a vibrate

Vystraha: Hluk na pracovišti muže presáhnout 85 dB (A). V takovém prípadě jsou pro uzivatele nutné ochranná protihluková opatřeni (noste ochranu sluchu!)

Hlukové parametry

• Otevṛte baleni a opatrē vyjměte prístroj.
• Odstraţe material obalu a obalove a prepravní pojistky (pokud je jimi vyrobek opatřen).
  Zkontrolujte, zda je obsah dodávyú uplny.
  Zkontrolujte pristroj a dily prisluosenstv, zda se pri prepravě nepoškodily. O jakychkoliv skodach ihned informujte dopravce. Na pozdějsi reklamace nebude brán zretel.
• Uchovejte obal dile moznosti až do uplynuti záručni doby.
• Pred uvedenim do provozu se obeznamte s pristro-jem na zakladé navodu k pouzit.
• Jako príslušenstvi a misto opotřebovanych a nahradnich dilu používejte Jen origináni dily. Nahradní dily obržǐte u Vaseho specializovaného prodejce scheppach.
• Na objednávkach uvádejte naše vyrobní Čísla, typ a rok vyroby prístroje.

POZOR

Přistroj a obalové materiały nejsou hračka! Dětem nepatri do rukou plastikové sáčky, fólie ani drobné soucástky! Hrozi nebezpeči jejich spolknutí a uduseni!

8. Instalace

POZORI

Upozorneni! Trojuhelníkovou brusku vždy pred kontaktem s materialem zapnéte a vedte zařeni teprve potom na obrobek.

Zapinani zařizeni:

Akumulator (není obsažen v rozsahu dodávky) nasunte na pristroj.

Na levé strané pristroje se nacházi zapinač (1). Prozapnuti pristroje stisknéte zapinač (1).

Vypinani zařizeni:

Na pravé straně prístroje se nachází vypínač (5). Pro vypnutú prístroje stisknéte vypínač (5).

Odsavani prachu

Vystraha! Nebezpeci pozáru! Pri práci s elektrickými zařizeními, ktera mají k dispozici box k zachycení prachu nebo mohou být spojenys vysavačem prachu prostřednictvím zařizení k odsávaní prachu, existuje nebezpeci pozáru! Pri nepřznivych podminkách, jak je např. let jisker pri broušeni kovu ā zbytku kovu ve dřeve, se muže dřevený prach v pracchovém sáčku (nebo v sáčku filtru) sám vznitit. Toto muže zejměnaNSTAT tehdy, je-li dřevený prach smichán se zbytky laku nebo jinými chemickými látkami a broušeny material je po dlouhotrvajíc práci horky. Vyhněte se proto bezpodminéčné prehrát broušeného materialú a zařizení, a pred pracovními prestávkami vždy vyprázdněte box na zachyceni prachu, popř. pracový pytel vysavace.

Noste ochrannou masku proti prachu!

Vystrahal Pred provadern pract na prifstroj odstrahte akumulator.

Sáček na prach (obr. 1)

Pripojeni:

Nasuhte trubku sáčku na prach (2) na odsávací hrdlo (6).

Odejmuti:

Stáhněte sáček na prach (2) z odsávacího hrdla (6). Alternativné lze misto sáčku na prach pripevni t k odsávacím hrdlu také odsávací hadici.

Upozorneni: Pro zajisteni optimalinho odsavacho vkykonu vcas vyprazdnujte a vyklepavejte sacek na prach (2).

Umisteni / stazeni brusného listu (obr. 2)

Vystraha! Pred provadern im pracina pristroji odstra- te akumulator.

Umisteni:

Brusny list muzete pohodlne umistit na brusné besch (3) pomociSuchého zipu.

Stahnuti:

Brusny list jegnoduše stáhněte z brusné desky (3) (viz obr. 2).

Uber a povrchová plocha:

Uber a jakost povrchové plochy jsou určeny tlouštkou zrna brusného listu.

Dbejte laskave na to, abyste pri zpracovani ruznych materialu pouzili prislu-snych brusnych listu s ruznou zmitosti.

9. Čišění

Nebezpeci!

Pred vsemi cisticimi pracemi vyjmte akumulator.

Čistěni

• Udržujte bezpečnostní zařizení, větraci otvory a kryt motoru tak prosté prachu a necistot, jakjen to je možné. Otrěte prístroj Čistým hadrem nebo ho profoukněte stlačeným vzduchem pri nízkém tlaku.
• Doporučujeme prímo po každém použitipřístroj vyčistit.
• Pravidelné prístroj Čistěte vlhým hadrem a trochou mazlavého mydla. Nepoužívejte Čistici prostředky nebo Rozpoustědla; tyto by mohly narusit plastové díly prístroje. Dbejte na to, aby se do prístroje nedostala voda. Vniknutí vody do elektrického prístroje zvyšuje riziko Úderu elektrickým proudem.

10. Skladováni

Ulozte pristroj a jeho prislusenstvi na tmavem, suchem miste,chränem pred mrazem a nedostupnem pro deti. Optimalin skladovac teplota se pohybuje mezi 5 a 30^ .Elektricky pristroj uchovavejte v originnim obalu.Elektricky pristroj zakryfte,aby byl chaneny prd prachem nebo vlhkem.Navod k obsslze ulozte u pristroje.

11. Udrzba

Uvnitř pristroje se nevyskytuji zadné dalíf dily vyzadujíci udrzbu.

Servisni informace

Je t'reba dbat na to, ze u tohoto pristroje podlehaji následujíci dily opotbrebeni priměrénému použití nebo přirozenému opotbrebení, resp. jsou potbrené jako spotbrební material.

Rychle opotbrebitelé ndy: Brusny list

• není nutné obsaženo v rozsahu dodávyk!

12. Likvidace a recyclplace

Přistroj je uložen v baleni, aby bylo zabráněno poskození pri prepravě. Toto baleni je surovina a tím znovu použitelné nebo muže být dano zpět do cirkulace surovin. Příslusentví je vyrobeno z rozdǐních materialú, jako např. kov a plasty. Defektni součastky odevzdeje t likvidaci zvlástních odpadù. Zeptejte se v odborné prodejné nebo na mistrím zastupitelstvi!

Odpadni zařizení nesměji byt likvidována spolu s domácim opadem!

Tento symbol upozornju, ze tento vyrobek ne smi byt podle smernice o opadnich elektrickych a elektronickych zaifzenich (2012/19/EU) a vnitrostatničn zákönú likvidován spolu s domacim opadem. Tento vyrobek musi byt odevzdán ve sberné stredisku urceném k tomuto učelu. To lze provest například vracením pri nakupu podobného vyrobku nebo odevzdaním v autorizovaném sberné stredisku pro recyklaci opadnich elektrickych a elektronickych zaifzení. Nesprávné zacházení s opadními zaifzeními muže mít vzhledem k potenciálne nebezpečnám latkám, které jsou v opadnich elektrickych a elektronickych zaifzenich CASTO obsa-zéné, negativné dopad naŽivotní prostředi a lidské zdraví. Správnou likvidací tohoto vyrobku prispívátake k efektivnímu vyuzívaní přirodních zdrojú. Informace s běrněch strediscích pro opadní zaifzení mužete získat u svého magistrátu, veřejoprávní institute pro nakladání s opady, autorizovaného organu pro likvidaci opadnich elektrickych a elektronickych zaifzení nebo sluzby svozu opadu.

13. Odstrańovani zavad

Následujíci tabulka zobrazuju chybově príznaky a popisuje, jak lze provost nápravu,Pokud Váš stroj nepracuje správně. Pokud nemúžete problém lokalizovat a odstranit, obratte se na Vási servísné dilnu.

Porucha Możná príćina Žešení
Přístroj se nespoustí	Vybitý akumulátor Nablje akumulátor
	Vadný spínač/vypínač Oprava autor	zovaným servisiním střediskem
	Vadný motor Oprava autorizovaným	servisiním střediskem
	Akumulátor je vadné	Zkontrolujte akumulátor a prípadné zajistěte opravu kvalifikovaným elektrárářem
Motor se zastavuje během provozu	Vybitý akumulátor Nablje akumulátor
	Akumulátor není správně nasazen	Znovu vložte akumulátor
	Akumulátor je vadné	Vycistěte kontakty, vyměnte originální akumulátor
Snižený vykon	Spotřebovaný akumulátor	Akumulátor vyměnte
	Akumulátor není zcela nabitý	Nablje akumulátor

Vysvetlenie symbolov na pristroji

želáme vám vělá úspechu pri pracach s vaším novým strojom spolocrnosti.

Upozornenie:

Vyrobca tohto zariadenia ruci podla platneho zakona o zodpovednosti za skodu sposobenou chybou vyrobku, nie za skody, ktore na toto zariadeni alebo tymto zariadenim vzniknui pri:

• nevhodnej obsluhe,
• nedbaní na návod na obsluhu,
• opravami tretimi stranami, nepoverenymi technikmi,
• instalaciou a vymenou neoriginalnych nahradnych dielov,
• neprevádkovanim podla určeni,
  vypadkov elektrického zariadenia pri zanedbaniu elektrickych predispov a poziadaviek VDE 0100, DIN 57113 / VDE 0113.

Odporucame Vam:

Pred montázou a uvedenim do prevadzky si prečitaj-te cely text navodu na obsluhu.

Navod na obsluhu obsahuje doležite pouny na ob-sluhu; akospristrojom bezpečne,odborne a hospodárne pracovat a ako obmedzovat moznost vzniku nebezpečnych situácii, znižovat náklady na opravu, eliminovat a zvyšovat spoʃahlivost aŽivotnost nástroja.

Navyse k bezpečnostnám predpisom tohto námodu na obsluhu je potrebné dbat na miestne platné predpisy pre prevadzku tohto pristroja.

1 Excentrická brúska
3 brusny list
1 Návod na obsluhu

Stroj smie byt použivaný len s originánnym prislušenstvom a nastrojmi vyrobcu.

5. Vseobecné bezpečnostné upozornenia

VAROVANIE

Uschovajte vsetky bezpečnostné poukyny a predpisy pre pripad použitia v budučnosti!

Pojem „elektrické náradie“ použivaný v bezpečnostnychPokynoch Sa vztahuje na elektrické náradie napajane zo siete (so sietovym káblom) a na elektrické náradie napajane z akumulatorov (bez sietového kábla).

2) Elektrická bezpečnost

a) Siet'ová zástrčka pristroja musi byt'zladená so zásuvkou. Siet'ová zástrčka sa nesmie njako upravovat'. Nepouživajte adaptéry spolu s pristrojmi vybavenymi ochrannym uzemnénim. Neupravované siet'ové zástrčky a vchodné zásuvky znižuju riziko zásahu elektrickým prudom.
b) Zabrante telesnému kontaktu s uzeménymi povrchmi, napr. u rur, vykurovacích zariadeni, sporákov a chladniciek. Ak je vase telo uzemene, existuje zvyşene riziko zásahu elektrickým prudom.
c) Pristroj chrante pred dažd'm alebo vlhkos-tou. Vnikutie vody do elektrického pristroja zvyšuje riziko zasahu elektrickým prudom.
d) Kabel nepouživajte na nosenie a vesanie pri-stroja, alebo na vytahovanie siet'ovej zástréky zo zásuvky. Kabel chrante pred vysokymi teplotami, olejom, ostrymi hranami alebo po-hybujućimi sa Čast'ami pristroja. Poškodené alebo zamotane kable zvyšuju riziko zásahu elektrickým prudom.

e) Ak pracujete s elektrickym náradim vonku, používajte iba také predlžovacie káble, ktoré su schvalné aj pre exteriy. Použivanie predlžovaceho kábla vchodného pre exteríry znižuje riziko zásahu elektrickým prudom.
f) Ak sa nedá zabránit prévázke elektrického pristroja vo vlhkom prostredi, použite ochranny vypinač proti chybnému prúdu. Použitie tohto vypinača znižuje riziko zásahu elektrickým prúdom.

Menovité otáčky: 10000 min	-1
Veǐkost brúsneho papiera: Ø 125 mm
Hmotnost'	1,1 kg

Hladina akustického výkonu LwA 87 dB(A)

(EN ISO 3744)

Nasuhte rurku vrecka na prach (2) na odsavacie hrdlo (6).

Odpojenie:

Stiahnite vrecko na prach (2) z odsavacieho hrda (6). Alternatively sa moze namiesto vrecka na prach na odsavacie hrdlo upevnit aj odsavacia hadica.

Upozornenie: Aby bol zaručený optimány odsávačí vykon, vrecko na prach (2) včas vyprázdnite a vyklepte.

Osadenie / odobratie brusneho listu (obr. 2)

Varovanie!Pred vykonabanim prac na zariadeni viberte akumulator.

Osadenie:

Brusny list mozte ulozit pomocou sucheho zipsu na brusnu podlozku (3).

Odobratie:

• nie je bezpodmienečne obsiahnute v objeme dodávky!

Staré zariadenia nevyhadzujte do domového od-padu!

Viditelné vady jsou poukazatelné během 8 dni od obdržení zoží, jinak ztráci zákaznik věchny nároky týkajíc se takovycho vad. Posktyujeme záruku na naše stroje, s klerymi je správné zacházeno, na dobu zákonné záručnì hluty zacinalić od dorucěn tem, za bezplatné vyměnime každou cást stroje, klera se během láte doby měžst Slovakatné nepoužilénu námásekem

materialové Či vyrobní vady. Na dilly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu, v némz nám príslúší nárok na záručni plnénl vúčí subdodavatei. Náklady na instalaci nového dilu nese zákazník. Nárok na yvmenu zboží, na slevu a jiné nároky na odskodněi jsou vyloucené.

Gwarancia PL

Zrejmé vady musia byt predstavené v priebehu 8 dni po obdržani tovaru, inac zákaznik strati vsetky nároky týkajuce sa takejto vady. Ponukézá rúku na naše aparáty, kóte s μravne použivané počas zákoneho temir užáruk te, ze beplatne yvemlime kaźdu cast aparátu, kótrá sa v priebehu toto casu moze stać dokázatelef nefunkou nosdskom materialnej Čyrobnje
