| Značka | Scheppach |
| Model | CMT200 |
| Typ výrobku | Bezdrátový multifunkční nástroj (oscilační) |
| Napájení | Baterie 20 V (Li-Ion) |
| Hmotnost | 1,1 kg |
| Frekvence oscilace | 5 000 – 15 000 /min |
| Úhel oscilace | 3° (vlevo/vpravo) |
| Hladina akustického tlaku (LpA) | 84 dB(A) (nejistota 3 dB) |
| Hladina akustického výkonu (LWA) | 95 dB(A) |
| Hodnota vibrací (broušení) | 3,9 m/s² (nejistota 1,5 m/s²) |
| Obsah dodávky | Multifunkční nástroj, nástavec na ponornou pilu, nástavec na škrabku, nástavec na ostření, 3 brusné papíry |
| Zamýšlené použití | Řezání, stříhání, broušení, škrábání, ostření dřeva, plastu, sádry, neželezných kovů |
| Nastavení rychlosti | Ovládací kolečko se 6 polohami (1 až 6) |
| Systém upevnění nástroje | Uzamykací páčka, upínací šroub |
| Brusná deska | Se systémem Velcro pro rychlé upevnění brusného papíru |
| Údržba | Čistěte vlhkým hadříkem; skladujte na suchém a mrazuvzdorném místě |
| Bezpečnost | Používejte ochranu sluchu, zraku, protiprachovou masku, rukavice |
| Opotřebitelné díly | Nástavec na ponornou pilu, nástavec na škrabku, nástavec na ostření |
Často kladené otázky - CMT200 SCHEPPACH
Dotazy uživatelů ohledně CMT200 SCHEPPACH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Baterie ve formátu PDF zdarma! Najděte svůj návod CMT200 - SCHEPPACH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CMT200 značky SCHEPPACH.
NÁVOD K OBSLUZE CMT200 SCHEPPACH

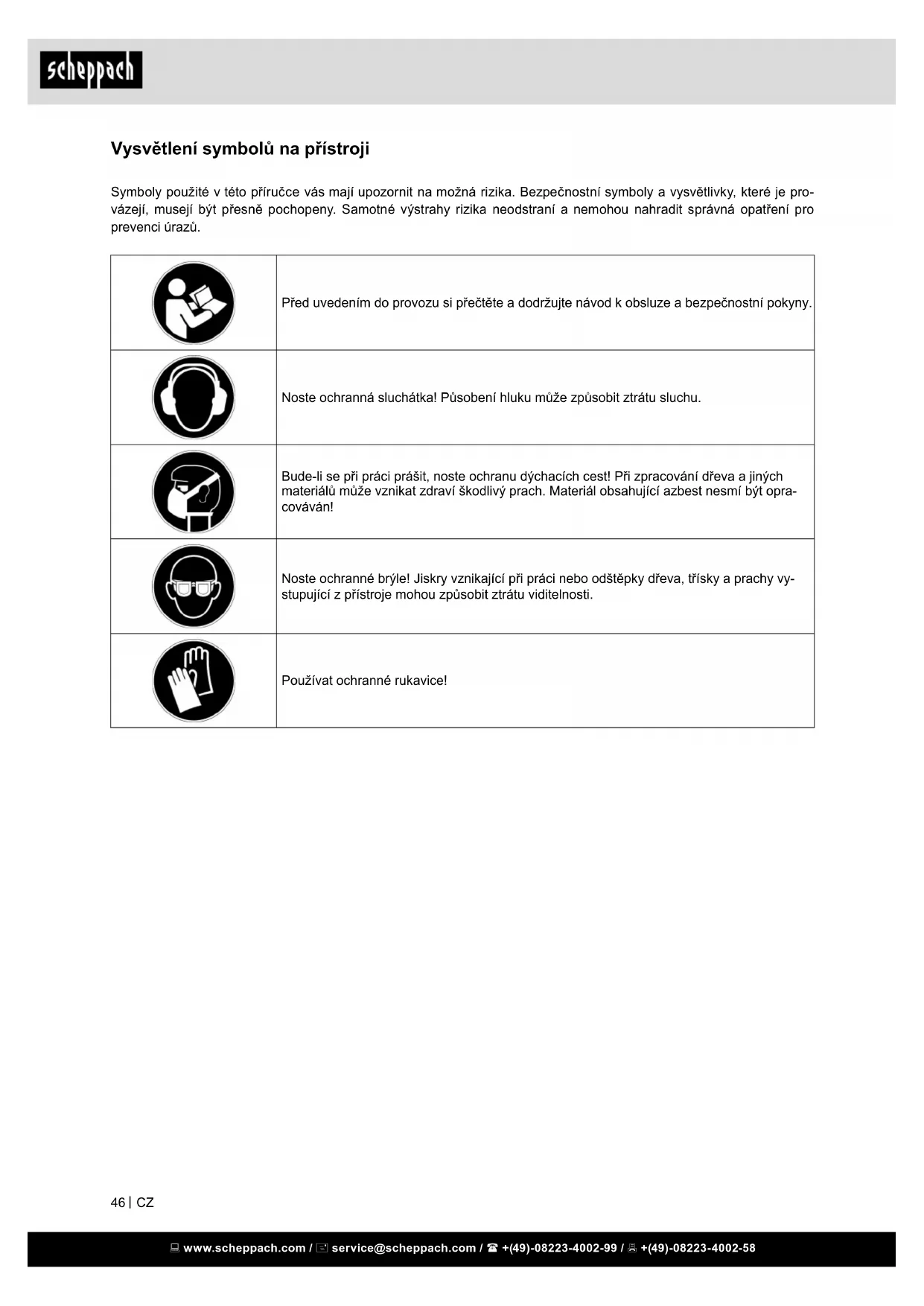

Vysvětlení symbolů na přístroji
Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné výstrahy rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.
 | Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny. |
 | Noste ochranná sluchátka! Působení hluku může způsobit ztrátu sluchu. |
 | Bude-li se při práci prášit, noste ochranu dýchacích cest! Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván! |
 | Noste ochranné brýle! Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti. |
 | Používat ochranné rukavice! |
Obsah:
- Úvod 48
- Popis zařízení (obr. 1) 48
- Obsah dodávky 48
- Použití podle účelu určení 48
- Všeobecné bezpečnostní pokyny 49
- Doplňující bezpečnostní pokyny 50
- Zbytková rizika 51
- Technická data 51
- Rozbalení 52
- Montáž 52
- Instalace 52
- Provoz 53
- Čištění 53
- Skladování 54
- Údržba 54
- Likvidace a recyklace 54
- Odstraňování závad 55
Strana:
1. Úvod
Výrobce:
scheppach
Přejeme vám mnoho úspěchů a potěšení při práci s vaším novým přístrojem scheppach.
Upozornění:
Podle platného Zákona o ručení za výrobek neručí výrobce tohoto přístroje za škody vzniklé na přístroji nebo jeho používáním v důsledku:
- nepřiměřeného zacházení,
- nedodržení návodu k obsluze,
- oprav třetí, neautorizovanou osobou,
- namontování a výměny neoriginálních náhradních dílů,
- nesprávného používání přístroje,
- výpadku elektrického proudu při nedodržení elektrických specifikací a norem VDE 0100, DIN 57112/VDE 0113.
Doporučení:
Před montáží a uvedením přístroje do provozu si po- zorně přečtěte celý návod k obsluze.
Tento návod k obsluze vás seznámí s přístrojem a možnostmi jeho použití.
Návod k obsluze obsahuje důležité pokyny týkající se bezpečného, odborného a ekonomického zacházení s přístrojem, předcházení nebezpečí, ušetření nákladů za opravu, snížení doby nečinnosti a zvýšení spolehlivosti a životnosti stroje.
Je nutné, abyste spolu s bezpečnostními předpisy uvedenými v tomto návodu, dodržovali i předpisy platné ve vaší zemi, které se vztahují k činnosti tohoto stroje.
Návod k obsluze uchovávejte v plastovém obalu pro ochranu před znečištěním a vlhkostí a uchovávejte ho v blízkosti stroje. Před použitím stroje je nutné, aby si návod k obsluze přečetl veškerý personál, který bude stroj obsluhovat, a aby ho pečlivě dodržoval.
S přístrojem smí pracovat pouze osoby, které byly k jeho použití vyškoleny, a které byly informovány o možných nebezpečích. Obslužný personál stroje musí splňovat minimální požadovaný věk.
Vedle bezpečnostních pokynů a upozornění obsažených v tomto návodu k obsluze a zvláštních předpisů vaší země je nutné dodržovat všeobecně uznávané technické předpisy pro provoz.
Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.
2. Popis zařízení (obr. 1)
1) Posuvný spínač
2) Nastavovací kolečko
3) Upevňovací šroub
4) Zajišťovací páčka
5) Výstupky příruby nástroje
6) Nástavec – ponorný pilový list
7) Nástavec – škrabák
8) Nástavec – broušení
3. Obsah dodávky
- Překlad originálního návodu k obsluze
- Aku multifunkční nářadí
- Nástavec – ponorný pilový list
- Nástavec – škrabák
- Nástavec – broušení
• 3x brusný papír
4. Použití podle účelu určení
Toto elektrické nářadí je určeno k řezání (pilou), broušení a smirkování.
Stroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Součásti použiti podle účelu určeni je take dbat bezpečnostních pokynů, tak jako navodu k montaži a provozních pokynů v navodu k použiti.
Osoby, ktere stroj obsluhuji a udržuji, musi byt s timto seznamy a byt poučeny o možnych nebezpečich. Kromě toho musi byt co nejpřisněji dodržovany platne předpisy k předchazeni urazům.
Dale je třeba dodržovat ostatni všeobecna pravidla v pracovnělekařskych a bezpečnostně technickych oblastech.
Změny na stroji zcela vylučuji ručeni vyrobce a z toho vznikle škody.
Stroj smí být používán jen s originálním příslušenstvím a originálními nástroji výrobce.
Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
Předpokládané použití
Nástroj je určen k řezání (pilou) dřeva, plastu, sádry, neželezných kovů a upevňovacích prvků (např. nekalené hřebíky a sešívací sponky). Je také vhodný ke zpracování měkkých obkladaček a suchému broušení a škrábání malých povrchů. Obzvláště se hodí pro práce v blízkosti hran a zhotovení zarovnaných řezů.
Přístroj je určen k použití dospělými osobami. Mladiství nad 16 let smí přístroj používat pouze pod dozo- rem. Výrobce neodpovídá za škody vzniklé použitím k jinému účelu nebo nesprávnou obsluhou. Přístroj používejte pouze předepsaným způsobem a v uvedených oblastech použití. Přístroj není určen pro podnikatelské účely. Jakékoli jiné použití nebo úprava přístroje jsou považovány za použití v rozporu s určením a představují značné riziko úrazu. Za škody, které vzniknou při použití v rozporu s určením, nepřebírá výrobce odpovědnost.
5. Všeobecné bezpečnostní pokyny
⚠ VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen.
Pokud opomenete dodržovat bezpečnostní pokyny a instrukce, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění!
Uschovejte si veškeré bezpečnostní pokyny a instrukce do budoucna.
Pojem „elektrický nástroj“, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), napájený síťovým proudem a na elektrický nástroj, napájený akumulátorem (bez síťového kabelu).
1) Bezpečnost na pracovišti
a) Svou pracovní oblast udržujte tak, aby byla čistá a dobre osvětlená. Nepořádek a neosvětlené pracovní oblasti mohou vést k úrazům.
b) Nepracujte se zařízením v okolí ohroženém výbuchem, v němž se nacházejí kapaliny, plyny nebo prachy. Elektrické nástroje vyrábějí jiskry, které mohou zapálit prach nebo páry.
c) Elektrické nástroje během používání chraňte před dětmi a jinými osobami. Při rozptylení byste mohli ztratit kontrolu nad zařízením.
2) Elektrická bezpečnost
a) Sít'ová zástrčka zařízení se musí hodit do zá- suvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte zástrčky s adaptérem společně a se zařízeními s ochranným uzem- něním. Nezměněné zástrčky a lícující zásuvky snižují riziko úrazu elektrickým proudem.
b) Vyhněte se tělesnému kontaktu s uzemněnými povrchy, jako jsou potrubí, topení, sporáky a chladničky. Existuje zvýšené riziko úrazu elektrickým proudem, je-li vaše tělo uzemněno.
c) Zařízení chraňte před deštěm nebo vlhkem. Vniknutí vody do elektrického zařízení zvyšuje riziko úrazu elektrickým proudem.
d) Kabel nepoužívejte k nestanovenému účelu jako je nošení zařízení, pověšení nebo vytáhnutí zástrčky ze zásuvky. Chraňte kabel před horkem, olejem, ostrými hranami nebo se pohybujícími díly zařízení. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
e) Při práci s elektrickým nástrojem venku použijte jen prodlužovací kabely, které jsou povoleny pro vnější oblast. Použití prodlužovacího kabelu povoleného pro vnější oblast snižuje riziko úrazu elektrickým proudem.
f) Nelze-li se vyhnout provozu elektrického nástroje ve vlhkém okolí, použijte ochranný spínač proti chybnému proudu. Použití ochranného spínače proti chybnému proudu snižujte riziko úrazu elektrickým proudem.
3) Bezpečnost osob
a) Budte neustále pozorní, dbejte na to, co činíte a dejte se s rozumem do práce s elektrickým nástrojem. Nikdy nepoužívejte zařízení, jste-li unaveni nebo pod vlivem drog, alkoholu a léků. Už okamžik nepozornosti při použití zařízení může vést k závažným poraněním.
b) Noste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako je maska proti prachu, protiskluzná bezpečnostní obuv, ochranná přilba nebo ochra- na proti sluchu, v závislosti na druhu a použití elektrického nástroje, zmenšuje riziko poranění.
c) Zabraňte nechtěnému uvedení do provozu. Před připojením k napájecímu napětí, před upnutím a nošením elektrického nástroje se ujistěte, že je vypnut. Máte-li při nošení zařízení prst na spínači ZAP / VYP nebo je zařízení zapnuto, může dojít k úrazům.
d) Před zapnutím zařízení odstraňte nastavovací nářadí nebo šroubováky. Nástroj nebo šroubovák, který se nachází v rotujícím dílu zařízení může způsobit poranění.
e) Vyhněte se neobvyklému držení hlavy. Pečujte vždy o bezpečnou stabilní polohu a udržujte neustále rovnováhu. Tím můžete zařízení zejména v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Chraňte vlasy, oděv a rukavice před pohyblivými díly. Volný oděv, šperk nebo vlasy mohou být zachyceny samopohyblivými díly.
g) Jsou-li namontována zařízení k vysávání a zachycování prachu, ujistěte se, že jsou tato připojena a správně použita. Správné použití těchto zařízení snižuje ohrožení prachem.
h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým poraněním.
4) Pečlivé zacházení s elektrickými nástroji a jejich použití
a) Zařízení nepřetěžujte. Pro práci použijte k tomu určených elektrických nástrojů. S vhodným elektrickým nástrojem pracujete lépe a bezpečněji v udaném výkonnostním rozsahu.
b) Nepoužívejte elektrický nástroj, jehož vypínač je defektní. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí se opravit.
c) Elektrický Před nastavením zařízení, výměně dílů příslušenství nebo odstavením zařízení vytáhněte zástrčku ze zásuvky. Toto preventivní opatření brání nechtěnému spuštění zařízení.
d) Nepoužité elektrické nástroje skladujte tak, aby byly z dosahu dětí. Zařízení nenechejte používat osobami, které s ním nejsou seznámeny nebo které si nepřečetly tyto návody. Elektrické nástroje jsou nebezpečné, používají- li je nezkušené osoby.
e) Ošetřujte zařízení s pečlivostí. Zkontrolujte, fungují-li pohyblivé díly zařízení a neuvázly-li, jsou-li díly zlomené nebo poškozené, takže je funkce zařízení ohrožena. Před použitím zařízení nechejte poškozené díly opravit. Příčina mnohých úrazů tkví ve špatně udržovaných elektrických nástrojích.
f) Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami neuvíznou tak často a lze je snadněji vést.
g) Použijte elektrické nástroje, příslušenství, náhradní nástroje atd. Podle těchto návodů a tak, jak je pro tento speciální typ nástroje předepsáno. Přitom přihlédněte k pracovním podmínkám a prováděné činnosti. Použití elektrických nástrojů pro jiná než určená použití může vést k nebezpečným situacím.
h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Klouzavé rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.
5) Servis
a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaným odborným personálem a pouze za použití originálních náhradních dílů. To zajistí, aby zůstala zachována bezpečnost elektrického nástroje.
6. Doplňující bezpečnostní pokyny
Bezpečnostní pokyny specifické pro přístroj pro Multinástroj
- Toto elektrické nářadí je určeno k řezání (pilou), broušení a smirkování. Přečtěte si všechna bezpečnostní upozornění, pokyny, ilustrace a technické údaje dodávané s tímto elektrickým nářadím. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážná zranění.
- K zajištění a podepření obrobku na stabilním podkladu použijte svorky nebo jiný praktický způsob. Pokud obrobek držíte pouze rukou nebo proti tělu, je v nestabilní poloze, která může způsobit ztrátu kontroly.
- Vyhněte se řezání hřebíků. Před prací zkontrolujte, zda v obrobku nejsou žádné hřebíky, a odstraňte je.
- Před zapnutím stroje se ujistěte, že se vsazený nástroj nedotýká obrobku.
- Udržujte ruce mimo dosah pohyblivých dílů.
- Stroj nenechávejte běžet bez dozoru. Stroj používejte pouze přidržováním v ruce.
- Než pilový list odstraníte z obrobku, stroj vždy vypněte a vyčkejte, dokud se pilový list zcela nezastaví.
- Nedotýkejte se vsazeného nástroje nebo obrobku ihned po obrábění, protože díly mohou ještě být velmi horké a způsobit popáleniny kůže.
- Stroj nenechávejte zbytečně běžet naprázdno.
- Pro příslušný materiál a použití vždy používejte správnou masku proti prachu nebo dýchací masku.
- Některé materiály mohou obsahovat toxické chemikálie. Přijměte preventivní opatření proti vdechnutí prachu a kontaktu s kůží. Dodržujte bezpečnostní údaje výrobce materiálu.
- Povrch obrobku nemáčejte do vody, protože tento stroj není vodotěsný.
- Při broušení zajistěte dostatečné větrání pracovního prostoru.
- Použití tohoto stroje k broušení určitých výrobků, laků a dřeva může vystavit uživatele prachu obsahujícímu nebezpečné látky. Použijte vhodnou ochranu dýchacích cest.
- Nepoužívejte příslušenství, které není výslovně určeno a doporučeno výrobcem nástroje. Pouhá sku-tečnost, že díl příslušenství lze připojit k elektrické-mu nářadí, ještě nezaručuje bezpečný provoz.
-
Noste ochranné prostředky. V závislosti na práci používejte obličejový štít, resp. bezpečnostní nebo ochranné brýle. V případě potřeby noste chrániče sluchu, rukavice a ochrannou zástěru, které jsou schopny odpuzovat malé brusné částice nebo třísky obrobku. Ochrana očí musí být schopna chránit před prachem vznikajícím při různých pracích. Protiprachová maska nebo dýchací maska musí být schopna odfiltrovat částice vznikající při práci. Dlouhodobé zatížení hlukem může vést k poškození sluchu.
-
Držte kolemstojící osoby v bezpečné vzdálenosti od pracovního prostoru. Všechny osoby, které vstoupí do pracovní oblasti, musí nosit ochranné prostředky. Úlomky obrobku nebo poškozeného dílu příslušenství mohou být vymrštěny a způsobit zranění mimo bezprostřední pracovní oblast.
- Nenechávejte elektrický nástroj v chodu během prénášení u těla. Díl příslušenství by jinak mohl při náhodném kontaktu zachytit vaše oblečení a přitáhnout vaše tělo.
- Nepoužívejte díly příslušenství, které vyžadují chladicí kapaliny. Použití vody nebo jiných chladicích kapalin může vést k usmrcení nebo úderu elektrickým proudem
- Dávejte vždy pozor na bezpečný postoj. Při používání stroje na vysoko položených pracovištích se ujistěte, že se pod nimi nenacházejí žádné osoby.
Pokyny pro akumulátor
• Dodržujte návod k obsluze akumulátoru.
Pokyny pro nabíječku a nabíjení
• Dodržujte návod k obsluze nabíječky.
Pečlivé zacházení s akumulátorovými nástroji a jejich používání
- Nabíjejte akumulátory pouze v nabíjecích přístrojích, které jsou výrobcem doporučené. U nabíjecího přístroje, který je vhodný pro určitý druh akumulátorů, existuje nebezpečí požáru, když se používá s jinými akumulátory.
- V elektrických nástrojích používejte pouze pro ně určené akumulátory. Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru.
- Udržujte nepoužívané akumulátory vzdáleně od kancelářských sponek, mincí, klíčů, hřebíků, šroubů anebo jiných malých kovových předmětů, které by mohly zapříčinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny anebo oheň.
- Při nesprávném používání může z akumulátoru unikat tekutina. Vyvarujte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Když se tato tekutina dostane do očí, přídavně vyhledejte lékařskou pomoc. Uniknutá tekutina může vést k podrážděním pokožky anebo k popáleninám.
- Zajistěte to, že je nástroj vypnutý předtím, než do něj vložíte akumulátor. Vkládání akumulátoru do elektrického nástroje, který je zapnutý, může vést k nehodám.
-
Baterie nabíjejte pouze v interiéru, poněvadž je nabíjecí přístroj určen pouze pro tyto prostory. Nebezpečí zásahu elektrickým proudem.
• Pro snížení rizika úderu elektrickým proudem vytáhněte před čištěním nabijecího přístroje zástrčku ze zásuvky. -
Nevystavujte akumulátor/ elektrický nástroj / nástroj delší dobu silnému slunečnímu záření a neodkládejte tyto na vyhřivací tělesa. Horko škodí akumulátoru a existuje nebezpečí exploze.
- Nechte zahřátý akumulátor před nabíjením vystydnout.
- Neotvírejte akumulátor a vyvarujte se mechanickým poškozením akumulátoru. Existuje nebezpečí krátkého spojení a mohou unikat páry, které dráždí dýchací cesty. Postarejte se o čerstvý vzduch a při potížích vyhledejte lékařskou pomoc.
- Nepoužívejte dobíjecí baterie. Nástroj by se mohl poškodit.
Upozornění! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.
7. Zbytková rizika
Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně-technických no- rem. Přesto se mohou během práce vyskytnout jed- notlivá zbytková rizika.
- Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nebudou v pořádku.
- Kromě toho mohou přes všechna přijatá preventivní opatření vzniknout zbytková rizika, která nebudou zjevná.
- Zbytková rizika mohou být minimalizována, budete-li dodržovat jak „Bezpečnostní pokyny“, tak „Určené použití“ a pokyny k obsluze.
- Zabraňte náhodnému spuštění stroje: při vložení vidlice do elektrické zásuvky nesmí být stisknut hlavní spínač. Použijte nástroj doporučený v této příručce. Tím zajistíte optimální výkon vašeho stroje.
- Při provozu stroje nevkládejte ruce do pracovního prostoru.
8. Technická data
| Zdroj napětí motoru: | 20 V |
| Vibrace za minutu: | 5000 - 15000 / min |
| Úhel náklonu vlevo/vpravo 3° | |
| Hmotnost: 1.1 kg | |
Technické změny vyhrazeny!
Hluk a vibrace
⚠ Výstraha: Hluk na pracovišti může přesáhnout 85 dB (A). V takovém případě jsou pro uživatele nutná ochranná protihluková opatření (nosté ochranu slu-chu!)
Hlukové parametry
Hladina akustického
- Otevřete balení a opatrně vyjměte přístroj.
- Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
- Zkontrolujte, zda je obsah dodávky úplný.
- Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. O jakýchkoliv škodách ihned informujte dopravce. Na pozdější reklamace nebude brán zřetel.
- Uchovejte obal dle možností až do uplynutí záruční doby.
- Před uvedením do provozu se obeznamte s přístrojem na základě návodu k použití.
- Jako príslušenství a místo opotřebovaných a náhradních dílů používejte jen originální díly. Náhradní díly obdržíte u Vašeho specializovaného prodejce.
- Na objednávkách uvádějte naše výrobní čísla, typ a rok výroby přístroje.
⚠ POZOR!
Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!
10. Montáž
POZOR:
- Před jakoukoliv prací na stroji se vždy ujistěte, že je stroj vypnutý a je vyjmuta baterie.
Montáž a demontáž vsazeného nástroje (obr. 2 a 3)
VÝSTRAHA:
- Vsazený nástroj nemontujte obráceně. Montáž vsazeného nástroje vzhůru nohama může poškodit stroj a způsobit vážné zranění.
- Vsazený nástroj montujte ve správném směru podle prováděné práce. Vsazený nástroj lze namontovat v polohách, které jsou vždy posunuty o 30 stupňů.
POZOR:
- Při utahování zajišťovací páčky bud’te opatrní. Zajišťovací páčka se může náhle utáhnout a sevřít prsty.
- Pohybující se část zajišťovací pácky se musí pravidelně čistit od prachu a mazat. V opačném případě se na pohyblivé části zajišťovací pácky může hromadit prach a bránit jejímu plynulému pohybu.
- Nespouštějte nástroj, když se páčka povoluje. V opačném případě může dojít k poškození nástroje.
1) Zcela povolte zajišťovací páčku. A odstraňte upevňovací šroub.
2) Vsazený nástroj (speciální příslušenství) položte na přírubu nástroje tak, aby výstupky příruby nástroje zapadly do otvorů vsazeného nástroje.
3) Zavedte upevňovací šroub až na doraz. Poté zajišťovací páčku opět přesuňte do její výchozí polohy.
Pokud používáte vsazený nástroj pro smirkování, namontujte vsazený nástroj na brusnou podložku tak, aby odpovídal směru brusné podložky. Brusná podložka má systém suchého zipu pro snadné a rychlé umístění brusného papíru. Vzhledem k tomu, že brusný papír má otvory pro odsávání prachu, namontujte brusný papír tak, aby jeho otvory lícovaly s otvory v brusné podložce. Chcete-li brusný papír odstranit, zvedněte jeho okraj a odlepte ho.
K odstranění upevňovacího šroubu je nutné postupovat opačně než při montáži.
Pokud používáte vsazené nástroje s jiným typem instalačního dílu, vyberte správný adaptér (speciální příslušenství).
11.Instalace
V zájmu dlouhé životnosti akumulátoru, byste se měli starat o včasné nabití LI akumulátorového článku. To je v každém případě třeba tehdy, když zjistíte, že výkon akumulátorového přístroje klesá.
Před vložením akumulátoru do stroje se vždy ujistěte, že je stroj vypnutý.
Vložení / vyjmutí pouzdra s bateriemi do / ze zařízení
Ujistěte se, že zařízení je vypnuté, než do něj vložíte akumulátor. Vložení akumulátoru do elektrického nástroje, který je zapnutý, může způsobit zranění.
Vložení akumulátorového modelu:
Uvedte přepínač směru otáčení (2) do střední polohy (zablokování) a nechejte akumulátorový modul (5) se zapadnout do rukojeti.
Stiskněte tlačítko k odblokování (4) a odejměte akumulátorový modul.
Spotřebované akumulátory
Podstatně kratší doba provozu navzdory nabití indikuje, že je akumulátor opotřebovaný a je nutno jej vyměnit. Používejte pouze originální náhradní akupack, který můžete sehnat u zákaznického servisu.
Zapnutí/vypnutí
Chcete-li stroj zapnout, posuňte posuvný spínač do polohy „I (ZAP)“.
Chcete-li stroj vypnout, posuňte posuvný spínač do polohy „O (VYP)“.
Nastavení počtu kývavých zdvihů (obr. 1)
Počet kývavých zdvihů je nastavitelný. Chcete-li změnit počet kývavých zdvihů, otáčejte nastavovacím kolečkem mezi číslicemi 1 a 6. Čím je číslo vyšší, tím vyšší je počet kývavých zdvihů. Před zahájením prací nastavte nastavovací kolečko na počet vhodný pro daný obrobek.
UPOZORNĚNÍ:
Nastavovací kolečko nelze otáčet přímo z 1 na 6 nebo z 6 na 1. Násilné otáčení nastavovacího kolečka může způsobit poškození stroje. Změníte-li směr otáčení nastavovacího kolečka, vždy ho otočte do všech mezipoloh.
12. Provoz
VÝSTRAHA:
- Před spuštěním stroje a během provozu vsazeného nástroje udržujte ruce a obličej v bezpečné vzdálenosti.
Opatrně
- Na stroj nevyvíjejte nadměrný tlak, protože by mohlo dojít k zablokování motoru a zastavení stroje.
Řezání, řezání pilou a škrábání
POZOR:
- Stroj netlačte násilím ve směru použití (např. na obě strany) bez řezné hrany. Mohlo by dojit k poškození stroje.
- Nasad'te vsazený nástroj na obrobek. Potom stroj posuňte dopředu tak, aby se pohyb vsazeného nástroje nezpomalil.
UPOZORNĚNÍ:
- Násilné posouvání dopředu nebo nadměrný tlak na stroj může snížit pracovní výkon.
- Před zahájením řezání se doporučuje přednastavit počet kývavých zdvihů na 4–6.
- Odstraňte piliny odpovídajícím tahem nástroje. Tím se zlepší pracovní výkon.
- Kruhová pila se doporučuje pro řezání dlouhých rovných čar.
Smirkování
POZOR:
- Používejte brusný papír, který byl použit k broušení kovu, nikoli broušení dřeva.
- Nepoužívejte opotřebovaný brusný papír nebo brusný papír bez zrna. Brusný papír uveďte do styku s obrobkem.
UPOZORNĚNÍ:
- Pro určení počtu kývavých zdvihů vhodného pro vaši práci se doporučuje vzorek broušení na zkušebním materiálu.
- Použijte brusný papír se stejnou velikostí zrna až do ukončení smirkování celého obrobku. Pokud se zrno brusného papíru během práce změní, nebude případně dosaženo jemného charakteru povrchu.
13. Čištění
Nebezpečí!
Před všemi čisticími pracemi vyjměte akumulátor.
Čištění
- Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
- Doporučujeme přímo po každém použitípřístroj vyčistit.
- Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.
14. Skladování
Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C. Elektrický přístroj uchovávejte v originálním obalu. Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem. Návod k obsluze uložte u přístroje.
15. Údržba
IUvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.
Servisní informace
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotrebení přiměřenému použití nebo přirozenému opotrebení, resp. jsou potřebné jako spotřební materiál.
Rychle opotřebitelné díly*: Nástavec – ponorný pilový list; Nástavec – škrabák; Nástavec – broušení
* není nutně obsaženo v rozsahu dodávky!
16. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!
Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!
Tento symbol upozorňuje, že tento výrobek ne-smí být podle směrnice o odpadních elektrických a elektronických zařízeních (2012/19/EU) a vnitrostátních zákonů likvidován spolu s domácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenciálně nebezpečným lát-kám, které jsou v odpadních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů. Informace o sběrných středis-cích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpad-ních elektrických a elektronických zařízení nebo služ-by svozu odpadu.
17. Odstraňování závad
Následující tabulka zobrazuje chybové příznaky a popisuje, jak lze provést nápravu, pokud Váš stroj nepracuje správně. Pokud nemůžete problém lokalizovat a odstranit, obraťte se na Vaši servisní dílnu.
| Porucha Možná příčina Řešení | ||
| Přístroj se nespouští | Vybitý akumulátor Nabijte akumulátor | |
| Akumulátor je vadný | Zkontrolujte akumulátor a případně zajistěte opravu kvalifikovaným elektrikářem | |
| Vadný spínač/vypínač Oprava | autorizovaným servisním střediskem | |
| Vadný motor Oprava autorizovaným servisním střediskem | ||
| Motor se zastavuje během provozu | Vybitý akumulátor Nabijte akumulátor | |
| Akumulátor není správně nasazen | Znovu vložte akumulátor | |
| Akumulátor je vadný Vyčistěte | kontakty, vyměňte originální akumulátor | |
| Snížený výkon | Spotřebovaný akumulátor Akumulátor vyměňte | |
| Akumulátor není zcela nabitý Nabijte akumulátor | ||
5. Všeobecné bezpečnostné upozor- nenia
2) Elektrická bezpečnost'
b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, napr. u rúr, vykurovacích zariadení, sporákov a chladničiek. Ak je vaše telo uzemnené, existuje zvýšené riziko zásahu elektrickým prúdom.
- Dodržiavajte, prosím, návod na obsluhu nabíjačky.
7. Zostatkové riziká
Uhol výkyvu vl'avo/vpravo 3°
Hmotnost: 1.1 kg
Pred vložením akumulátora do stroja sa vždy uistite, že je stroj vypnutý.
Stlačte tlačidlo odblokovania (4) a odoberte akumulátorový blok.
Opotrebované akumulátory
Nastavenie počtu kyvadlových zdvihov (obr. 1)
je uvedené číslo, tým vyšší je počet kyvadlových zdvihov. Pred prácou nastavte nastavovacím kolieskom počet kyvadlových zdvihov vhodný pre obrobok.
UPOZORNENIE:
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
Staré zariadenia nevyhadzujte do domového odpadu!
