NÁVOD K OBSLUZE CAG115 SCHEPPACH

Akumulátorová úhlová bruska Překlad originálního návodu k obsluze

Akumulátorová uhlová brúska Preklad originálu návodu na obsluhu

Vysvětlení symbolů na přístroji Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je pro- vázejí, musejí být přesně pochopeny. Samotné výstrahy rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů. Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní poky- ny. Noste ochranná sluchátka! Působení hluku může způsobit ztrátu sluchu. Bude-li se při práci prášit, noste ochranu dýchacích cest! Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opra- cováván! Noste ochranné brýle! Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vy- stupující z přístroje mohou způsobit ztrátu viditelnosti. Používat ochranné rukavice. Dlouhé vlasy nenoste volně. Používejte síť ku na vlasy. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

4. Použití podle účelu určení .................................................................... 57

5. Všeobecné bezpečnostní pokyny ........................................................ 58

6. Doplňující bezpečnostní pokyny .......................................................... 61

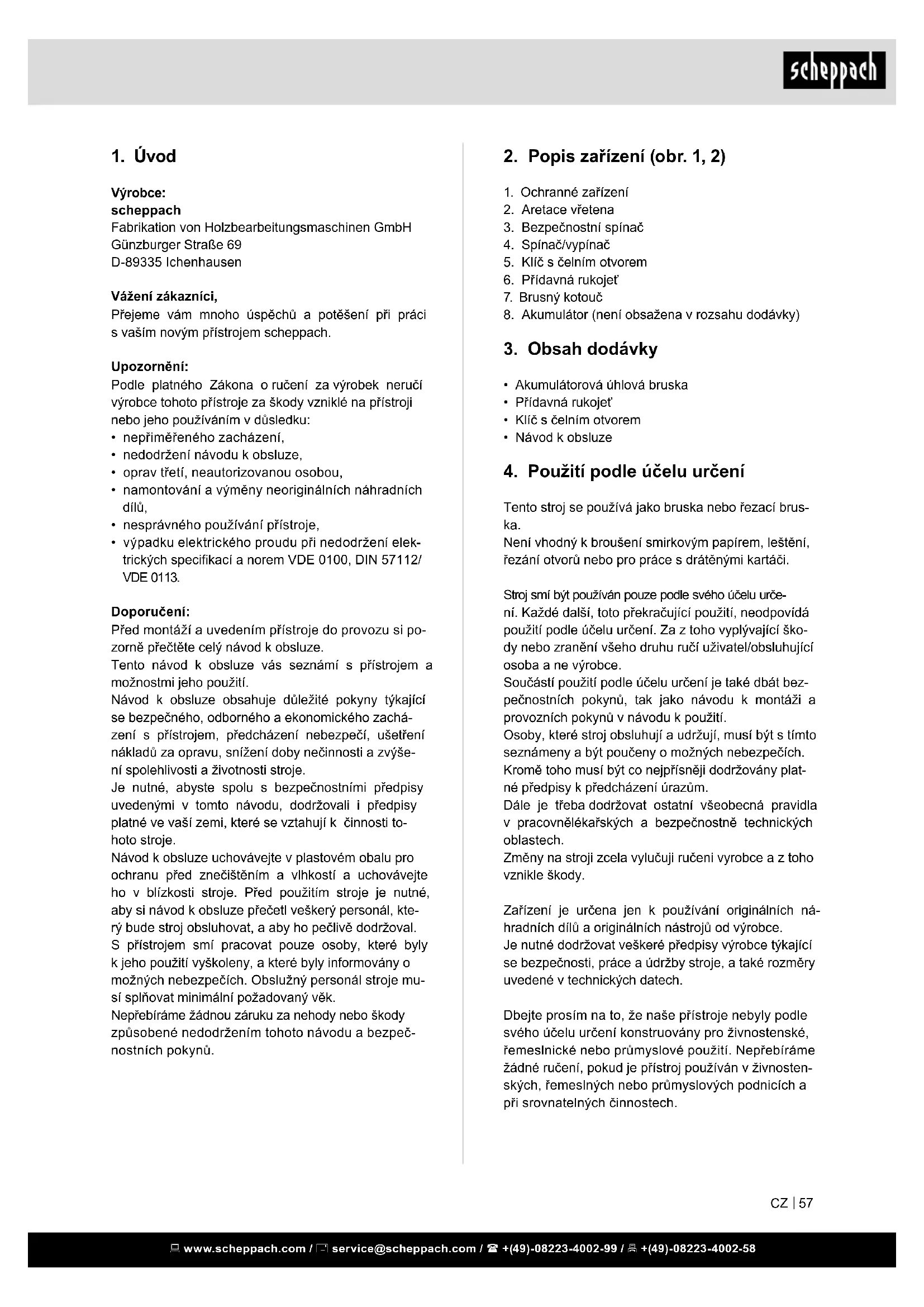

2. Popis zařízení (obr. 1, 2)

1. Ochranné zařízení

3. Bezpečnostní spínač

5. Klíč s čelním otvorem

8. Akumulátor (není obsažena v rozsahu dodávky)

• Klíč s čelním otvorem

4. Použití podle účelu určení

Tento stroj se používá jako bruska nebo řezací brus- ka. Není vhodný k broušení smirkovým papírem, leštění, řezání otvorů nebo pro práce s drátěnými kartáči. Stroj smí být používán pouze podle svého účelu urče- ní. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající ško- dy nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce. Součástí použití podle účelu určení je také dbát bez- pečnostních pokynů, tak jako návodu k montáži a provozních pokynů v návodu k použití. Osoby, které stroj obsluhují a udržují, musí být s tímto seznámeny a být poučeny o možných nebezpečích. Kromě toho musí být co nejpřísněji dodržovány plat- né předpisy k předcházení úrazům. Dále je třeba dodržovat ostatní všeobecná pravidla v pracovnělékařských a bezpečnostně technických oblastech. Změny na stroji zcela vylučuji ručeni vyrobce a z toho vznikle škody. Zařízení je určena jen k používání originálních ná- hradních dílů a originálních nástrojů od výrobce. Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnosten- ských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Výrobce: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážení zákazníci, Přejeme vám mnoho úspěchů a potěšení při práci s vaším novým přístrojem scheppach. Upozornění: Podle platného Zákona o ručení za výrobek neručí výrobce tohoto přístroje za škody vzniklé na přístroji nebo jeho používáním v důsledku:

• nepřiměřeného zacházení,

• nedodržení návodu k obsluze,

• oprav třetí, neautorizovanou osobou,

• namontování a výměny neoriginálních náhradních dílů,

• nesprávného používání přístroje,

• výpadku elektrického proudu při nedodržení elek- trických specikací a norem VDE 0100, DIN 57112/ VDE 0113. Doporučení: Před montáží a uvedením přístroje do provozu si po- zorně přečtěte celý návod k obsluze. Tento návod k obsluze vás seznámí s přístrojem a možnostmi jeho použití. Návod k obsluze obsahuje důležité pokyny týkající se bezpečného, odborného a ekonomického zachá- zení s přístrojem, předcházení nebezpečí, ušetření nákladů za opravu, snížení doby nečinnosti a zvýše- ní spolehlivosti a životnosti stroje. Je nutné, abyste spolu s bezpečnostními předpisy uvedenými v tomto návodu, dodržovali i předpisy platné ve vaší zemi, které se vztahují k činnosti to- hoto stroje. Návod k obsluze uchovávejte v plastovém obalu pro ochranu před znečištěním a vlhkostí a uchovávejte ho v blízkosti stroje. Před použitím stroje je nutné, aby si návod k obsluze přečetl veškerý personál, kte- rý bude stroj obsluhovat, a aby ho pečlivě dodržoval. S přístrojem smí pracovat pouze osoby, které byly k jeho použití vyškoleny, a které byly informovány o možných nebezpečích. Obslužný personál stroje mu- sí splňovat minimální požadovaný věk. Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpeč- nostních pokynů. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

f) Nelze-li se vyhnout provozu elektrického ná- stroje ve vlhkém okolí, použijte ochranný spí- nač proti chybnému proudu. Použití ochranné- ho spínače proti chybnému proudu snižujte riziko úrazu elektrickým proudem.

a) Buďte neustále pozorní, dbejte na to, co činíte a dejte se s rozumem do práce s elektrickým nástrojem. Nikdy nepoužívejte zařízení, jste- -li unaveni nebo pod vlivem drog, alkoholu a léků. Už okamžik nepozornosti při použití zaříze- ní může vést k závažným poraněním. b) Noste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako je maska proti prachu, protiskluzná bezpečnostní obuv, ochranná přilba nebo ochra- na proti sluchu, v závislosti na druhu a použití elektrického nástroje, zmenšuje riziko poranění. c) Zabraňte nechtěnému uvedení do provozu. Před připojením k napájecímu napětí, před upnutím a nošením elektrického nástroje se ujistěte, že je vypnut. Máte-li při nošení zařízení prst na spínači ZAP / VYP nebo je zařízení za- pnuto, může dojít k úrazům. d) Před zapnutím zařízení odstraňte nastavova- cí nářadí nebo šroubováky. Nástroj nebo šrou- bovák, který se nachází v rotujícím dílu zařízení může způsobit poranění. e) Vyhněte se neobvyklému držení hlavy. Pečuj- te vždy o bezpečnou stabilní polohu a udr- žujte neustále rovnováhu. Tím můžete zařízení zejména v neočekávaných situacích lépe kontro- lovat. f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Chraňte vlasy, oděv a rukavice před pohyblivými díly. Volný oděv, šperk nebo vlasy mohou být zachyceny samopohyblivými díly. g) Jsou-li namontována zařízení k vysávání a zachycování prachu, ujistěte se, že jsou tato připojena a správně použita. Správné použití těchto zařízení snižuje ohrožení prachem. h) Nenechte se ukolébat falešným pocitem bez- pečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používá- ní elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým poraněním.

4) Pečlivé zacházení s elektrickými nástroji a je-

jich použití a) Zařízení nepřetěžujte. Pro práci použijte k tomu určených elektrických nástrojů. S vhod- ným elektrickým nástrojem pracujete lépe a bez- pečněji v udaném výkonnostním rozsahu. b) Nepoužívejte elektrický nástroj, jehož vypí- nač je defektní. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí se opravit.

5. Všeobecné bezpečnostní pokyny

m VÝSTRAHA! Přečtěte si všechny bezpečnost- ní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Pokud opomenete dodržovat bezpečnostní pokyny a instrukce, může to způsobit zásah elektrickým prou- dem, požár a/nebo těžká zranění! Uschovejte si veškeré bezpečnostní pokyny a in- strukce do budoucna. Pojem „elektrický nástroj“, který je uveden v bezpeč- nostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), napájený síťovým proudem a na elektrický nástroj, napájený akumulátorem (bez síťového kabelu).

1) Bezpečnost na pracovišti

a) Svou pracovní oblast udržujte tak, aby byla čistá a dobře osvětlená. Nepořádek a neosvět- lené pracovní oblasti mohou vést k úrazům. b) Nepracujte se zařízením v okolí ohroženém výbuchem, v němž se nacházejí kapaliny, ply- ny nebo prachy. Elektrické nástroje vyrábějí jisk- ry, které mohou zapálit prach nebo páry. c) Elektrické nástroje během používání chraňte před dětmi a jinými osobami. Při rozptýlení bys- te mohli ztratit kontrolu nad zařízením.

2) Elektrická bezpečnost

a) Síťová zástrčka zařízení se musí hodit do zá- suvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte zástrčky s adaptérem společně a se zařízeními s ochranným uzem- něním. Nezměněné zástrčky a lícující zásuvky snižují riziko úrazu elektrickým proudem. b) Vyhněte se tělesnému kontaktu s uzemněný- mi povrchy, jako jsou potrubí, topení, sporáky a chladničky. Existuje zvýšené riziko úrazu elek- trickým proudem, je-li vaše tělo uzemněno. c) Zařízení chraňte před deštěm nebo vlhkem. Vniknutí vody do elektrického zařízení zvyšuje ri- ziko úrazu elektrickým proudem. d) Kabel nepoužívejte k nestanovenému účelu jako je nošení zařízení, pověšení nebo vy- táhnutí zástrčky ze zásuvky. Chraňte kabel před horkem, olejem, ostrými hranami nebo se pohybujícími díly zařízení. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem. e) Při práci s elektrickým nástrojem venku pou- žijte jen prodlužovací kabely, které jsou povo- leny pro vnější oblast. Použití prodlužovacího kabelu povoleného pro vnější oblast snižuje riziko úrazu elektrickým proudem. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

c) Nepoužívejte žádný nástavec, který nebyl vý- robcem doporučen speciálně pro tento elek- trický nástroj. Pouhá skutečnost, že můžete příslušenství připevnit k elektrickému nástroji, ne- zaručuje bezpečné použití. d) Přípustný počet otáček používaného nástro- je musí být minimálně tak vysoký, jako maxi- mální počet otáček uvedený na elektrickém nástroji. Nástavec, který se otáčí rychleji, než je přípustné, se může zlomit a vylétnout. e) Vnější průměr a tloušťka nástavce musí odpo- vídat rozměrovým údajům Vašeho elektrické- ho nástroje. Chybně vyměřené nástavce nelze dostatečně odstínit nebo zkontrolovat. f) Nástavce se závitovou vložkou musí přesně pasovat na závit brusného vřetena. U nástav- ců, které jsou montovány pomocí příruby, musí průměr otvoru nástavce pasovat k mon- tážnímu průměru příruby. Nástavce, které ne- jsou přesně upevněny k elektrickému nástroji, se otáčí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly. g) Nepoužívejte poškozené nástavce. Před kaž- dým použitím zkontrolujte nástavce jako jsou brusné kotouče, zda na nich nejsou odraže- ní a trhliny, brusné talíře, zda na nich nejsou trhliny, opotřebení nebo silná abraze, drátěné kartáče, zda nejsou uvolněné nebo zlomené dráty. Pokud dojde k pádu elektrického ná- stroje nebo nástavce, zkontrolujte, zda ne- jsou poškozené, nebo použijte nepoškozený nástavec. Po kontrole a nasazení nástavce zůstaňte vy a další osoby v blízkosti mimo úroveň rotujícího nástavce a nechte přístroj jednu minutu běžet na maximální otáčky. Po- škozené nástavce se během této doby testu ob- vykle zlomí. h) Noste osobní ochrannou výstroj. Použijte podle konkrétní aplikace ochranu obličeje, ochranu zraku nebo ochranné brýle. Pokud je to přiměřené, noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální roušku, které vás ochrání před malými částicemi z broušení a materiálu. Oči by měly být chráněny pře odlétávajícími cizími tě- lesy, která vznikají při různých způsobech použití. Ochranná maska proti prachu nebo dýchací mas- ka musí ltrovat prach vznikající během daného použití. Pokud jste dlouhou dobu vystavení vyso- kému hluku, můžete utrpět ztrátu sluchu.

i) Dbejte na bezpečnou vzdálenost dalších osob

od vaší pracovní oblasti. Všechny osoby, kte- ré vstoupí do pracovní oblasti, musí nosit osobní ochrannou výstroj. Úlomky obrobku nebo zlomené nástavce mohou odlétávat a způ- sobit zranění i mimo samotnou pracovní oblast. c) Elektrický Před nastavením zařízení, výměně dílů příslušenství nebo odstavením zařízení vytáhněte zástrčku ze zásuvky. Toto preventiv- ní opatření brání nechtěnému spuštění zařízení. d) Nepoužité elektrické nástroje skladujte tak, aby byly z dosahu dětí. Zařízení nenechejte používat osobami, které s ním nejsou sezná- meny nebo které si nepřečetly tyto návody. Elektrické nástroje jsou nebezpečné, používají- li je nezkušené osoby. e) Ošetřujte zařízení s pečlivostí. Zkontrolujte, fungují-li pohyblivé díly zařízení a neuvázly- -li, jsou-li díly zlomené nebo poškozené, tak- že je funkce zařízení ohrožena. Před použitím zařízení nechejte poškozené díly opravit. Příčina mnohých úrazů tkví ve špatně udržovaných elek- trických nástrojích. f) Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hra- nami neuvíznou tak často a lze je snadněji vést. g) Použijte elektrické nástroje, příslušenství, náhradní nástroje atd. Podle těchto návodů a tak, jak je pro tento speciální typ nástroje předepsáno. Přitom přihlédněte k pracovním podmínkám a prováděné činnosti. Použití elek- trických nástrojů pro jiná než určená použití může vést k nebezpečným situacím. h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Klouzavé rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatel- ných situacích.

a) Nechte svůj elektrický nástroj opravovat pou- ze kvalikovaným odborným personálem a pouze za použití originálních náhradních dílů. To zajistí, aby zůstala zachována bezpečnost elektrického nástroje. Společné bezpečnostní pokyny pro broušení, broušení smirkovým papírem, práce s drátěnými kartáči, leštění nebo řezání brousicím kotoučem: a) Tento elektrický nástroj se používá jako brus- ka nebo řezací bruska. Přečtěte si všechny bezpečnostní pokyny, instrukce, znázornění a údaje, které obdržíte s přístrojem. Pokud ne- budete dodržovat všechny následující instrukce, může dojít k zásahu elektrickým proudem, požáru a/nebo závažným zraněním. b) Tento elektrický nástroj není vhodný pro broušení smirkovým papírem, práce s drátě- nými kartáči, leštění a řezání otvorů. Použí- vání způsobem, pro který elektrický nástroj není určen, může způsobit nebezpečí a zranění. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

a) Elektrický nástroj vždy držte pevně oběma rukama a postavte se a ruce dejte do takové polohy, abyste mohli zpětné rázy zachytit. Po- užívejte vždy přídavný úchop, pokud je k dis- pozici, abyste při rozběhu měli co možná nej- větší kontrolu nad silami zpětného rázu nebo reakčními momenty. Při vhodných preventivních opatřeních může síly zpětného rázu a reakční síly bezpečně překonat pracovník obsluhy. b) Nikdy nepřibližujte ruce k rotujícím nástav- cům. Pohyb nástavce může při zpětném rázu za- sáhnout vaši ruku. c) Nevstupujte tělem do oblasti, do které by se elektrický nástroj pohyboval při zpětném rázu. Elektrický nástroj v místě blokování způsobí zpětný ráz ve směru opačném ke směru otáčení kotouče. d) Pracujte zvláště opatrně v oblasti rohů, os- trých hran atd. Zabraňte nárazu nástavců do obrobku a jejich zaháknutí. Rotující nástavec má u rohů, ostrých hran nebo při odrazu sklon k zaháknutí. To způsobí ztrátu kontroly nebo zpětný ráz. e) Nepoužívejte řetězový pilový kotouč k řezá- ní dřeva, segmentový diamantový řezací ko- touč se vzdálenostmi segmentů většími než 10 mm, ani pilový kotouč s ozubením. Takové nástavce často způsobují zpětný ráz nebo ztrátu kontroly. Zvláštní bezpečnostní pokyny pro broušení a ře- zání brousicím kotoučem: a) Používejte výhradně brusné nástroje schvá- lené pro tento elektrický nástroj a ochranný kryt určený pro tento brusný nástroj. Brusné nástroje, které nejsou určeny pro elektrický ná- stroj, nemohou být dostatečně zastíněny a před- stavují zdroj nebezpečí. b) Zalomené brusné kotouče musí být namonto- vány tak, aby jejich brusná plocha nepřesa- hovala úroveň okraje ochranného krytu. U ne- správně namontovaného brusného kotouče, který přesahuje úroveň hrany ochranného krytu, nelze zajistit dostatečné stínění. c) K zajištění optimální bezpečnosti musí být ochranný kryt bezpečně připevněn k elektric- kému nástroji a umístěn tak, aby co nejmenší část brusného nástroje ležela volně ve smě- ru pracovníka obsluhy. Ochranný kryt slouží k ochraně obsluhy před úlomky a náhodným kon- taktem s brusným nástrojem a jiskrami, od nichž by se mohl vznítit oděv. d) Brusné kotouče smí být používány pouze k zamýšleným pracím. Nikdy nebruste napří- klad boční plochou řezného kotouče. Řezné kotouče jsou určeny pro úběr materiálu prová- děný hranou kotouče. Boční síly působící na tyto kotouče je mohou rozlomit. j) Držte elektrický nástroj pouze za izolovaná madla, když provádíte práce, při kterých ná- stavec přijde do kontaktu se skrytým proudo- vým vedením nebo s vlastním síťovým kabe- lem. Kontakt s vedením pod napětím může také přivést napětí do kovových součástí přístroje a způsobit zásah elektrickým proudem. k) Udržujte síťový kabel v dostatečné vzdále- nosti od rotujících nástavců. Ztratíte-li nad pří- strojem kontrolu, může dojít k protnutí nebo za- chycení síťového kabelu a vaše ruka nebo paže se může dostat do rotujícího nástavce. l) Elektrický nástroj nikdy neodkládejte, než se nástavec zcela zastaví. Rotující nástavec se může dostat do kontaktu s odkládací plochou, čímž můžete nad elektrickým nástrojem ztratit kontrolu. m) Nenechávejte elektrický nástroj v chodu bě- hem jeho přenášení. Váš oděv může být náhod- ným kontaktem zachycen rotujícím nástavcem a nástavec může vniknout do vašeho těla. n) Pravidelně čistěte větrací otvory elektrické- ho nástroje. Ventilátor motoru vtahuje prach do pouzdra, přičemž nadměrné nahromadění kovo- vých třísek může způsobit nebezpečí úrazu elek- trickým proudem. o) Elektrický nástroj neprovozujte v blízkosti hořlavých materiálů. Tyto materiály by se mohly vznítit jiskrami. p) Nepoužívejte nástavce, vyžadující kapalná chladiva. Použití vody nebo jiných kapalných chladiv může vést k zasažení elektrickým prou- dem. Zpětný ráz a odpovídající bezpečnostní pokyny Zpětný ráz je náhlá reakce v důsledku zablokování nebo zaháknutí otáčejícího se nástavce, jako brus- ného kotouče, brusných talířů, drátěného kartáče atd. Zaháknutí nebo zablokování vede k náhlému zastavení rotujícího nástavce. Tím dojde ke zrychlení nekontrolovaného elektrického nástroje proti směru otáčení nástavce v místě zablokování. Pokud se brusný kotouč zahákne nebo zablokuje např. o obrobek, může se hrana brusného kotouče, která se zaboří do obrobku, zachytit, a tím brusný ko- touč vylomit nebo způsobit zpětný ráz. Brusný kotouč se pak bude pohybovat směrem k obsluhující osobě nebo od ní pryč, v závislosti na směru otáčení ko- touče v místě zablokování. Přitom se mohou brusné kotouče i zlomit. Zpětný ráz je způsoben nesprávným použitím, resp. nesprávným způsobem provozu nebo vadným sta- vem elektrického nástroje a lze mu zabránit níže uve- denými preventivními opatřeními. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

g) Neprovádějte zakřivené řezy. Přetížení řezací- ho kotouče zvyšuje jeho namáhání a sklon k vy- chýlení nebo blokování a tím možnost zpětného rázu nebo prasknutí brusného nástroje, což může mít za následek vážné zranění.

6. Doplňující bezpečnostní pokyny

1. Jako zalomené rozbrušovací kotouče používejte

pouze kotouče vyztužené skleněnými vlákny.

2. S touto bruskou NIKDY nepoužívejte brusné hrn-

ce k broušení kamene. Tato bruska není určena pro tyto typy kotoučů a použití těchto kotoučů může způsobit vážná zranění.

3. Dbejte na to, aby nedošlo k poškození vřetena,

příruby (zejména dosedací plochy) a pojistné ma- tice. Poškození těchto dílů může vést k zlomení kotouče.

4. Před zapnutím nástroje se ujistěte, že se kotouč

5. Před dosednutím nástroje na obrobek, který má

být obráběn, nechte nástroj chvíli běžet bez za- tížení. Věnujte pozornost vibracím a úderům; obojí může signalizovat špatné vyvážení nebo nesprávnou montáž brusného kotouče.

6. K broušení používejte výhradně určenou plochu

7. Nástroj nenechávejte zapnutý bez dozoru. Ná-

stroj smí být v provozu, pouze když je pevně dr- žen v ruce.

8. Nedotýkejte se obrobku ihned po obrábění, pro-

tože může být ještě velmi horký a způsobit popá- leniny kůže.

9. Dodržujte pokyny výrobce pro správnou montáž

a použití brusných kotoučů. S brusnými kotouči zacházejte a skladujte je opatrně.

10. Nepoužívejte žádná samostatná redukční pouzd-

ra nebo adaptéry pro přizpůsobení brusných ko- toučů s velkým průměrem.

11. Použijte pouze příruby určené pro tento nástroj.

12. Pokud se má na nástroj namontovat řezný kotouč

se závitovým otvorem, ujistěte se, že jeho závit je dostatečně hluboký pro délku vřetena.

13. Přesvědčte se, že obrobek je bezpečně upnutý.

14. Dbejte na to, že brusný kotouč se po vypnutí ná-

stroje ještě dále otáčí.

15. Pokud je pracoviště velmi horké, vlhké nebo silně

znečištěné vodivým prachem, použijte k ochraně obsluhy spínač nakrátko (30 mA).

16. Tento nástroj nepoužívejte k obrábění materiálů

obsahujících azbest.

17. Při práci s řezným kotoučem vždy používejte zá-

konem předepsaný sběrný kryt na prach.

18. Řezné kotouče nesmí být vystaveny bočnímu tla-

ku. e) Pro vámi zvolený brusný kotouč vždy použí- vejte nepoškozené upínací příruby správné velikosti a tvaru. Správné brusné příruby pod- pírají brusný kotouč, což snižuje riziko lomu kotouče. Příruby pro řezné kotouče se mohou lišit od přírub pro brusné kotouče. f) Nepoužívejte opotřebené brusné kotouče určené pro větší elektrické nástroje. Brusné kotouče pro větší elektrické nástroje nejsou di- menzované na vyšší počet otáček menších elek- trických nástrojů a mohly by prasknout. g) Při používání dvouúčelových kotoučů vždy používejte vhodný ochranný kryt pro prová- děnou aplikaci. Bez použití správného ochran- ného krytu může selhat požadované stínění a může dojít k vážným zraněním. Další zvláštní bezpečnostní pokyny pro řezání brousicím kotoučem: a) Řezný kotouč nesvírejte a nevyvíjejte příliš velký tlak. Neprovádějte nadměrně hluboké řezy. Přetížení kotouče zvyšuje jeho namáhání a sklon k vychýlení nebo blokování a tím možnost zpětného rázu nebo prasknutí brusného nástroje. b) Vyhýbejte se oblasti před a za rotujícím řez- ným kotoučem. Pokud se kotouč během provozu pohybuje pryč od těla, může být elektrický nástroj s otáčejícím se kotoučem odmrštěn v případě zpětného rázu přímo na vás. c) Pokud se řezný kotouč vzpříčí nebo přerušíte práci, pak elektrický nástroj vypněte a udržuj- te jej v klidu do chvíle, kdy se kotouč zcela za- staví. Nikdy se nepokoušejte o vytažení spuš- těného řezného kotouče z řezu, jinak může dojít ke zpětnému rázu. Zkontrolujte příčinu vychýlení kotouče a proveďte nápravná opatření. d) Proces řezání nezahajujte v obrobku. Počkej- te až do chvíle, kdy řezný kotouč dosáhne svého plného počtu otáček, než budete opa- trně pokračovat s řezáním. Kotouč se může vychýlit, odskočit nebo zpětně udeřit, pokud se nástroj zapne v obrobku. e) Desky nebo velké obrobky podepřete, abys- te snížili riziko zpětného rázu způsobeného vzpříčeným kotoučem. Velké obrobky se mo- hou prohnout pod svou vlastní hmotností. Upevněte podpěry v blízkosti řezné linie a hrany obrobku pod obrobkem na obou stranách kotouče. f) Buďte zvláště opatrní při provádění „ponor- ných řezů“ do stěn nebo jiných těžko přístup- ných míst. Nořící se řezný kotouč může řezat do plynových potrubí nebo vodních potrubí, elektric- kých vedení nebo jiných objektů a tím může dojít ke zpětnému rázu. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

m VAROVÁNÍ Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za urči- tých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu. Pokyny pro akumulátor Dodržujte návod k obsluze akumulátoru. Pokyny pro nabíječku a nabíjení Dodržujte návod k obsluze nabíječky. Pečlivé zacházení s akumulátorovými nástroji a jejich používání

• Nabíjejte akumulátory pouze v nabíjecích pří- strojích, které jsou výrobcem doporučené. U nabíjecího přístroje, který je vhodný pro určitý druh akumulátorů, existuje nebezpečí požáru, když se používá s jinými akumulátory.

• V elektrických nástrojích používejte pouze pro ně určené akumulátory. Použití jiných akumulá- torů může vést k poraněním a k nebezpečí požáru.

• Udržujte nepoužívané akumulátory vzdáleně od kancelářských sponek, mincí, klíčů, hřebíků, šroubů anebo jiných malých kovových předmě- tů, které by mohly zapříčinit přemostění kon- taktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny anebo oheň.

• Při nesprávném používání může z akumulátoru unikat tekutina. Vyvarujte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Když se tato tekutina dostane do očí, přídavně vyhle- dejte lékařskou pomoc. Uniknutá tekutina může vést k podrážděním pokožky anebo k popáleninám.

• Zajistěte to, že je nástroj vypnutý předtím, než do něj vložíte akumulátor. Vkládání akumuláto- ru do elektrického nástroje, který je zapnutý, může vést k nehodám.

• Baterie nabíjejte pouze v interiéru, poněvadž je nabíjecí přístroj určen pouze pro tyto prostory. Nebezpečí zásahu elektrickým proudem.

• Pro snížení rizika úderu elektrickým proudem vytáhněte před čištěním nabíjecího přístroje zástrčku ze zásuvky.

• Nevystavujte akumulátor/ elektrický nástroj / nástroj delší dobu silnému slunečnímu zá- ření a neodkládejte tyto na vyhřívací tělesa. Horko škodí akumulátoru a existuje nebezpečí ex- ploze.

• Nechte zahřátý akumulátor před nabíjením vy- stydnout.

• Neotvírejte akumulátor a vyvarujte se mecha- nickým poškozením akumulátoru. Existuje ne- bezpečí krátkého spojení a mohou unikat páry, které dráždí dýchací cesty. Postarejte se o čerstvý vzduch a při potížích vyhledejte lékařskou pomoc.

• Nepoužívejte dobíjecí baterie. Nástroj by se mohl poškodit. Zbytková rizika Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně-technických no- rem. Přesto se mohou během práce vyskytnout jed- notlivá zbytková rizika.

• Kromě toho mohou přes všechna přijatá preven- tivní opatření vzniknout zbytková rizika, která ne- budou zjevná.

• Zbytková rizika mohou být minimalizována, bude- te-li dodržovat jak „Bezpečnostní pokyny“, tak „Ur- čené použití“ a pokyny k obsluze.

• Zabraňte náhodnému spuštění stroje.

• Použijte nástroj doporučený v této příručce. Tím zajistíte optimální výkon vašeho stroje.

• Při provozu stroje nevkládejte ruce do pracovního prostoru.

Zdroj napětí motoru: 20 V Jmenovité otáčky: 8000 min

Max. o kotouče: ø 115 mm Průměr: 22 mm Závit upínacího vřetena: M 14 Hmotnost 1,8 kg Technické změny vyhrazeny! Hluk a vibrace m VAROVÁNÍ Hluk na pracovišti může přesáhnout 85 dB (A). V takovém případě jsou pro uživatele nutná ochranná protihluková opatření (noste ochranu sluchu!) Hlukové parametry Hladina akustického výkonu L

• Svěrací páku (c) opět upevněte.

• Přesvědčte se, zda ochranné zařízení (1) pevně drží. m Dbejte na pevné nasazení ochranného zařízení. m Nepoužívejte úhlovou brusku bez ochranného zařízení.

9.3 Zkušební chod nových brusných kotoučů

• Úhlovou brusku nechte běžet naprázdno s namon- tovaným brusným nebo dělicím kotoučem minimál- ně 1 minutu.

• Vibrující kotouče ihned vyměňte.

m POZOR Před uvedením do provozu přístroj bezpodmí- nečně kompletně smontujte!

V zájmu dlouhé životnosti akumulátoru, byste se měli starat o včasné nabití LI akumulátorového článku. To je v každém případě třeba tehdy, když zjistíte, že vý- kon akumulátorového přístroje klesá.

10.1.1 Vyjmutí/Vložení akumulátoru

• Pro vyjmutí akumulátoru (8) z přístroje stiskněte tla- čítko pro odblokování na akumulátoru a akumulátor vytáhněte.

• Pro vložení akumulátoru (8) vsunujte akumulátor po vodicí kolejnici do přístroje. Akumulátor slyšitel- ně zacvakne.

10.1.2 Spotřebované akumulátory

Podstatně kratší doba provozu navzdory nabití indi- kuje, že je akumulátor opotřebovaný a je nutno jej vy- měnit. Používejte pouze originální náhradní akupack, který můžete sehnat u zákaznického servisu.

10.2 Spínač (obr. 1)

Úhlová bruska je vybavena bezpečnostním spína- čem (3) pro prevenci nehod a zapínačem / vypína- čem (4).

Pro zapnutí stroje stiskněte bezpečnostní spínač (3) a zapínač / vypínač (4). POZOR Vyčkejte, až stroj dosáhne maximálního počtu otáček. Poté můžete úhlovou brusku přiložit na obrobek a opracovat ho.

• Otevřete balení a opatrně vyjměte přístroj.

• Odstraňte materiál obalu a obalové a přepravní po- jistky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je obsah dodávky úplný.

• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. O jakýchkoliv škodách ihned informujte dopravce. Na pozdější reklamace nebu- de brán zřetel.

• Uchovejte obal dle možností až do uplynutí záruční doby.

• Před uvedením do provozu se obeznamte s přístro- jem na základě návodu k použití.

• Jako příslušenství a místo opotřebovaných a ná- hradních dílů používejte jen originální díly. Náhradní díly obdržíte u Vašeho specializovaného prodejce.

• Na objednávkách uvádějte naše výrobní čísla, typ a rok výroby přístroje. m VAROVÁNÍ Přístroj a obalové materiály nejsou hračka! Dě- tem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolk- nutí a udušení!

m VAROVÁNÍ Než začnete na přístroji provádět nastavení, vždy z něj vyjměte akumulátor. Před uvedením akumulátorového přístroje do provo- zu si bezpodmínečně přečtěte tyto pokyny:

9.1 Montáž přídavné rukojeti (obr. 3)

• Úhlová bruska nesmí být bez přídavné rukojeti (3) používána.

• Přídavná rukojeť může být našroubována na třech místech (A, B, C): Strana přístroje Vhodné pro Vlevo (poz. A) Praváky Vpravo (poz. B / jako na obrázku) Leváky Nahoře (poz. C) Používání dělicích kotoučů

9.2 Nastavení ochranného zařízení (obr. 4)

• Ochranné zařízení (1) na ochranu rukou nastavte tak, aby byl broušený materiál veden směrem od těla.

• Poloha ochranného zařízení (1) může být přizpůso- bena příslušným pracovním podmínkám: Uvolněte svěrací páku (c) a otočte kryt (1) do požadované polohy.

• Dbejte na to, aby ochranné zařízení (1) správně za- krylo pouzdro pastorku. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Při používání diamantových dělicích kotoučů dbej- te na směr otáčení. Šipka směru otáčení na dia- mantovém dělicím kotouči musí souhlasit se šip- kou směru otáčení na přístroji. U brusných těles dbejte především na správné skla- dování a transport. Nikdy nevystavujte brusná těle- sa nárazům, úderům nebo ostrým hranám (např. při transportu nebo skladování v bedně na nářadí). To by mohlo způsobit poškození brusných těles, jako např. vznik trhlin, a představovat tak nebezpečí pro uživatele.

Při práci se zařízením noste vhodný oděv a od- povídající ochranné pomůcky. Před každým po- užitím se ujistěte, že je zařízení funkční. Osobní ochranné prostředky a provozuschopné zařízení snižují riziko zranění a úrazů.

11.1 Hrubovací broušení

m VAROVÁNÍ K broušení používejte ochranné zařízení Nejlepších výsledků při hrubovacím broušení dosáh- nete, pokud brusný kotouč přiložíte k broušené ploše pod úhlem 30 ° až 40 ° a budete rovnoměrně přejíž- dět po obrobku sem a tam.

m VAROVÁNÍ Používejte ochranné zařízení použít k rozbrušo- vání Při rozbrušování se úhlová bruska nesmí v řezné ro- vině vzpříčit. Dělicí kotouč musí mít vždy čistou řez- nou hranu. Pro rozbrušování tvrdého kamene použí- vejte nejlépe diamantový dělicí kotouč. m Nesmějí se opracovávat materiály obsahující azbest! m Dělicí kotouče nikdy nepoužívejte k hrubova- címu broušení.

m VAROVÁNÍ Před všemi čisticími pracemi vyjměte akumulátor.

• Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.

• Doporučujeme přímo po každém použitípřístroj vy- čistit.

m OPATRNĚ Nebezpečí zranění! Brusný kotouč dobíhá. Pro vypnutí stroje uvolněte bezpečnostní spínač (3) a zapínač / vypínač (4).

10.3 Výměna brusného kotouče (obr. 4, 5)

Pro výměnu brusného kotouče potřebujete přiložený kolíkový klíč (5). Kolíkový klíč (5) je uložen v přídavné rukojeti (6). V případě potřeby kolíkový klíč (5) z pří- davné rukojeti (6) vyjměte. m VAROVÁNÍ Z bezpečnostních důvodů nesmí být úhlová bruska provozována se zastrčeným kolíkovým klíčem (5).

10.3.1 Snadná výměna disku pomocí zámku

vřetena Upozornění! Aretaci vřetena stlačte pouze u zastaveného mo- toru a brusného vřetena! Aretace vřetena musí zůstat během výměny kotouče stlačena!

• Stiskněte pojistku vřetena (2) a nechte brusné ko- lo zablokovat.

• Otevřete přírubovou matici (b) pomocí čelního klí- če (5).

• Změňte brusný nebo řezací kotouč a utáhněte ma- tici přírub s klíčovým klíčem. U brusných nebo řezacích kotoučů do tloušťky cca 3 mm: Našroubujte přírubovou matici plochou stranou k brusnému nebo řezacímu kotouči.

10.3.2 Uspořádání přírub při použití brusných ko-

toučů a dělicích kotoučů (obr. 5)

• Namontujte ochranné zařízení (1), upínací příru- bu(a), brusný kotouč (7) a přírubovou matici (b), jak je znázorněno na obr. 5.

• Šipky označují směr montáže.

Motor musí být během práce dobře odvětráván, pro- to musí být větrací otvory udržované vždy v čistém stavu.

• Brusný nebo dělicí kotouč nesmí nikdy přesahovat předepsaný průměr.

• Před nasazením zkontrolujte, jestli vyhovují udané otáčky brusného nebo dělicího kotouče.

• Maximální počet otáček brusného nebo dělicího kotouče musí být vyšší než otáčky naprázdno úh- lové brusky.

• Používejte pouze brusné nebo dělicí kotouče schválené pro minimální počet otáček 8 500 min

Přístroj je uložen v balení, aby bylo zabráněno po- škození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirku- lace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství! Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem! Tento symbol upozorňuje, že tento výrobek ne- smí být podle směrnice o odpadních elektric- kých a elektronických zařízeních (2012/19/EU) a vnitrostátních zákonů likvidován spolu s do- mácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobné- ho výrobku nebo odevzdáním v autorizovaném sběr- ném středisku pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenci- álně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsa- žené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů. Infor- mace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní in- stituce pro nakládání s odpady, autorizovaného or- gánu pro likvidaci odpadních elektrických a elektro- nických zařízení nebo služby svozu odpadu.

• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje ne- dostala voda. Vniknutí vody do elektrického přístro- je zvyšuje riziko úderu elektrickým proudem.

Uložte přístroj a jeho příslušenství na tmavém, su- chém místě, chráněném před mrazem a nedostup- ném pro děti. Optimální skladovací teplota se pohy- buje mezi 5 a 30°C. Elektrický přístroj uchovávejte v originálním obalu. Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem. Návod k obsluze uložte u přístroje.

Uvnitř přístroje se nevyskytují žádné další díly vyža- dující údržbu. Servisní informace Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Rychle opotřebitelné díly*: Brusné kotouče

• není nutně obsaženo v rozsahu dodávky!

14. Odstraňování závad

Následující tabulka zobrazuje chybové příznaky a popisuje, jak lze provést nápravu, pokud Váš stroj nepracuje správně. Pokud nemůžete problém lokalizovat a odstranit, obraťte se na Vaši servisní dílnu. Porucha Možná příčina Řešení Přístroj se nespouští Vybitý akumulátor Nabijte akumulátor Vadný spínač/vypínač Oprava autorizovaným servisním střediskem Vadný motor Oprava autorizovaným servisním střediskem Akumulátor je vadný Zkontrolujte akumulátor a případně zajistěte opravu kvalikovaným elektrikářem Motor se zastavuje během provozu Vybitý akumulátor Nabijte akumulátor Akumulátor není správně nasazen Znovu vložte akumulátor Akumulátor je vadný Vyčistěte kontakty, vyměňte originální akumulátor Snížený výkon Spotřebovaný akumulátor Akumulátor vyměňte Akumulátor není zcela nabitý Nabijte akumulátor www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

3. Bezpečnostný spínač

• nedbaní na návod na obsluhu,

5. Všeobecné bezpečnostné

13. Uistite sa, že obrobok je bezpečne upnutý.

• Na zníženie rizika elektrického úderu, vytiahnite pred čistením zástrčku nabíjačky zo zásuvky.

Napájanie napätím motora: 20 V Menovité otáčky: 8000 min

• Skontrolujte, či je rozsah dodávky kompletný.
