| Typ produktu | Bezdrátová přímočará pila s kyvadlovým pohybem |
| Značka | Scheppach |
| Model | CJS254 |
| Napájení | Lithium-iontová baterie 20 V (není součástí) |
| Rychlost chodu naprázdno | 0 - 2400 min⁻¹ |
| Délka zdvihu | 25,4 mm |
| Počet orbitálních poloh | 3 (0, 1, 2, 3) |
| Max. úhel řezu | 45° (vlevo/vpravo) |
| Hmotnost | 1,75 kg |
| Hladina akustického tlaku (LpA) | 88 dB(A) |
| Hladina akustického výkonu (LWA) | 99 dB(A) |
| Vibrace (ah) | 3,327 m/s² |
| Hlavní funkce | Elektronické nastavení rychlosti, kyvadlový pohyb, rychloupínání pilového listu, paralelní doraz, ochrana proti odštípnutí, bezpečnostní vypínač |
| Typ pilového listu | Pilový list s T-stopkou (kompatibilní s rychloupínacím systémem) |
| Obsah balení | 1 přímočará pila, 1 paralelní doraz, 1 pilový list na dřevo, 1 pilový list na kov, 1 návod k použití |
| Údržba | Čistěte vlhkým hadříkem a trochou mýdla; nepoužívejte agresivní prostředky; profoukněte větrací štěrbiny stlačeným vzduchem |
| Skladování | Tmavé, suché místo, chráněné před mrazem (5-30°C), mimo dosah dětí |
| Bezpečnost | Zajistitelný vypínač, ochrana proti dotyku, zařízení proti nechtěnému spuštění (vyjmutí baterie) |
| Opotřebitelné díly | Pilové listy, uhlíkové kartáče |
| Opravitelnost | Náhradní díly jsou k dispozici u autorizovaných prodejců Scheppach; opravy provádí autorizovaný servis |
| Záruka | Zákonná záruka; jakákoli změna nebo nesprávné použití ruší záruku |
| Předepsané použití | Soukromé použití (neprofesionální); řezání dřeva, kovů (s vhodnými pilovými listy) a neškodných materiálů |
Často kladené otázky - CJS254 SCHEPPACH
Dotazy uživatelů ohledně CJS254 SCHEPPACH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Baterie ve formátu PDF zdarma! Najděte svůj návod CJS254 - SCHEPPACH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CJS254 značky SCHEPPACH.
NÁVOD K OBSLUZE CJS254 SCHEPPACH

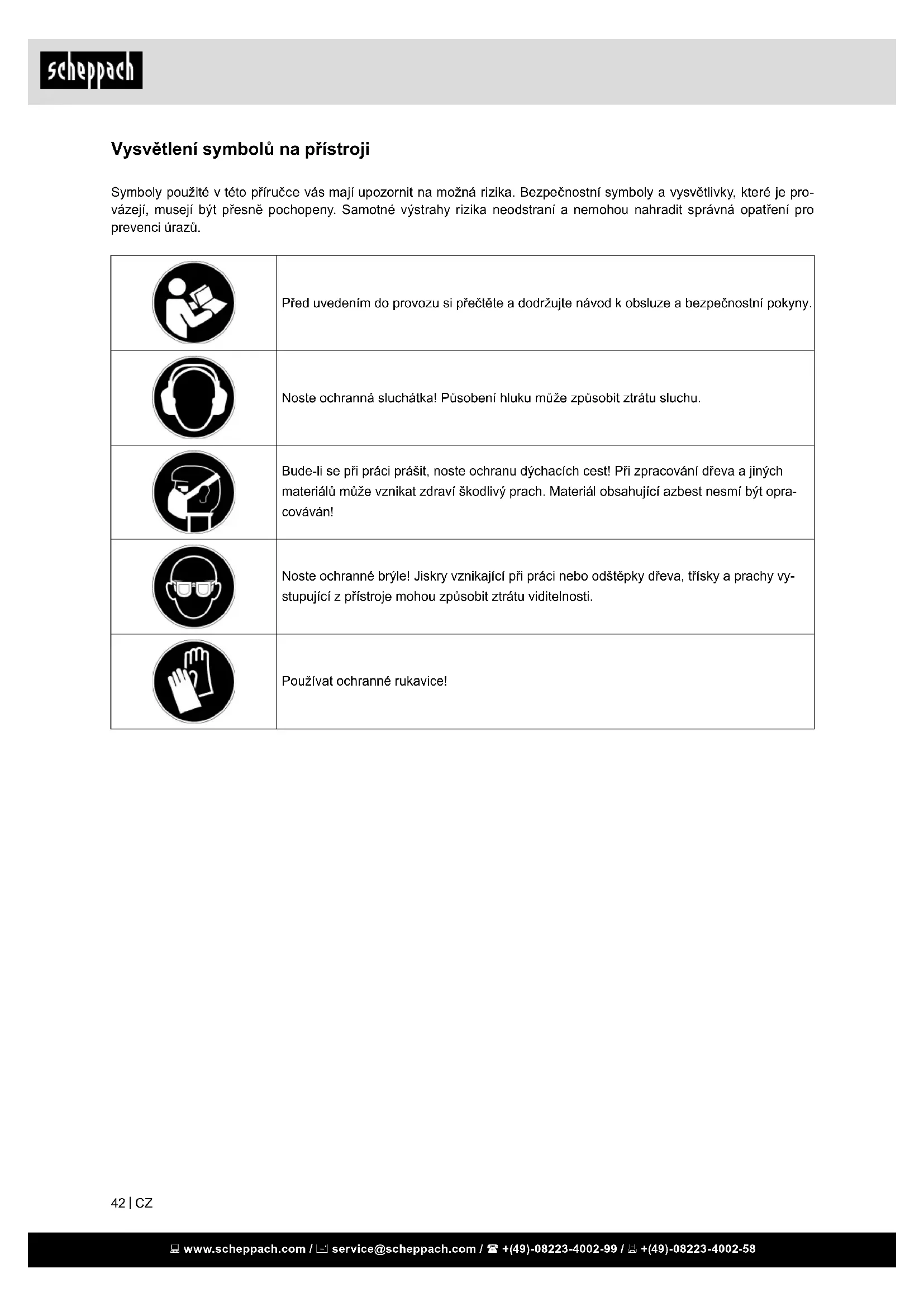

Vysvětlení symbolů na přístroji
Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné výstrahy rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.
 | Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny. |
 | Noste ochranná sluchátka! Působení hluku může způsobit ztrátu sluchu. |
 | Bude-li se při práci prášit, noste ochranu dýchacích cest! Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván! |
 | Noste ochranné brýle! Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti. |
 | Používat ochranné rukavice! |
Obsah: Strana:
- Úvod 44
- Popis zařízení 44
- Obsah dodávky 44
- Použití podle účelu určení 44
- Általános biztonsági utasítások 45
- Technická data 47
- Rozbalení 48
- Instalace 48
- Čištění 49
- Skladování 49
- Údržba 49
- Likvidace a recyklace 49
- Odstraňování závad 50
1. Úvod
Výrobce:
scheppach
Přejeme vám mnoho úspěchů a potěšení při práci s vaším novým přístrojem scheppach.
Upozornění:
Podle platného Zákona o ručení za výrobek neručí výrobce tohoto přístroje za škody vzniklé na přístroji nebo jeho používáním v důsledku:
- nepřiměřeného zacházení,
- nedodržení návodu k obsluze,
- oprav třetí, neautorizovanou osobou,
- namontování a výměny neoriginálních náhradních dílů,
- nesprávného používání přístroje,
- výpadku elektrického proudu při nedodržení elektrických specifikací a norem VDE 0100, DIN 57112/VDE 0113.
Doporučení:
Před montáží a uvedením přístroje do provozu si po- zorně přečtěte celý návod k obsluze.
Tento návod k obsluze vás seznámí s přístrojem a možnostmi jeho použití.
Návod k obsluze obsahuje důležité pokyny týkající se bezpečného, odborného a ekonomického zacházení s přístrojem, předcházení nebezpečí, ušetření nákladů za opravu, snížení doby nečinnosti a zvýšení spolehlivosti a životnosti stroje.
Je nutné, abyste spolu s bezpečnostními předpisy uvedenými v tomto návodu, dodržovali i předpisy platné ve vaší zemi, které se vztahují k činnosti tohoto stroje.
Návod k obsluze uchovávejte v plastovém obalu pro ochranu před znečištěním a vlhkostí a uchovávejte ho v blízkosti stroje. Před použitím stroje je nutné, aby si návod k obsluze přečetl veškerý personál, který bude stroj obsluhovat, a aby ho pečlivě dodržoval.
S přístrojem smí pracovat pouze osoby, které byly k jeho použití vyškoleny, a které byly informovány o možných nebezpečích. Obslužný personál stroje musí splňovat minimální požadovaný věk.
Vedle bezpečnostních pokynů a upozornění obsažených v tomto návodu k obsluze a zvláštních předpisů vaší země je nutné dodržovat všeobecně uznávané technické předpisy pro provoz.
Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.
2. Popis zařízení
- Knoflíková rukojeť
- Spínač ZAP / VYP (aretovatelný)
- Nastavovací kolečko k předvolbě počtu otáček
- Pouzdro
- Větrací mřížka
- Upínací páka
- Základní deska lehkého kovu
- Spínač kývavého zdvihu
- Vodicí kladka
- Pilový list
- Zasouvací otvory (včetně nastavovacího šroubu)
- Ochrana proti utržení třísek
- Ochrana proti dotknutí
- Rychleupínací sklíčidlo
- Rovnoběžný doraz
3. Obsah dodávky
• 1 přímočará pila včetně
• 1 rovnoběžný doraz
• 1 návod k obsluze
• 1 pilové listy ke zpracování dřeva
• 1 pilový list ke zpracování kovu
4. Použití podle účelu určení
Stroj smí být použiván pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Součásti použiti podle účelu určeni je take dbat bezpečnostních pokynů, tak jako navodu k montaži a provozních pokynů v navodu k použiti.
Osoby, ktere stroj obsluhuji a udržuji, musi byt s timto seznamy a byt poučeny o možnych nebezpečich. Kromě toho musi byt co nejpřisněji dodržovany platne předpisy k předchazeni urazům.
Dale je třeba dodržovat ostatni všeobecna pravidla v pracovnělekařskych a bezpečnostně technickych oblastech.
Změny na stroji zcela vylučuji ručeni vyrobce a z toho vznikle škody.
Stroj smí být používán jen s originálním příslušenstvím a originálními nástroji výrobce.
Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití.
Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
⚠ VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen.
Pokud opomenete dodržovat bezpečnostní pokyny a instrukce, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění!
Uschovejte si veškeré bezpečnostní pokyny a instrukce do budoucna.
Pojem „elektrický nástroj“, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), napájený síťovým proudem a na elektrický nástroj, napájený akumulátorem (bez síťového kabelu).
1) Bezpečnost na pracovišti
a. Svou pracovní oblast udržujte tak, aby byla čistá a dobře osvětlená. Nepořádek a neosvětlené pracovní oblasti mohou vést k úrazům.
b. Nepracujte se zařízením v okolí ohroženém výbuchem, v němž se nacházejí kapaliny, plyny nebo prachy. Elektrické nástroje vyrábějí jiskry, které mohou zapálit prach nebo páry.
c. Elektrické nástroje během používání chraňte před dětmi a jinými osobami. Při rozpťylení byste mohli ztratit kontrolu nad zařízením.
2) Elektrická bezpečnost
a. Sít'ová zástrčka zařízení se musí hodit do zá- suvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte zástrčky s adaptérem společně a se zařízeními s ochranným uzem- něním. Nezměněné zástrčky a lícující zásuvky snižují riziko úrazu elektrickým proudem.
b. Vyhněte se tělesnému kontaktu s uzemněnými povrchy, jako jsou potrubí, topení, sporáky a chladničky. Existuje zvýšené riziko úrazu elektrickým proudem, je-li vaše tělo uzemněno.
c. Zařízení chraňte před deštěm nebo vlhkem.
Vniknutí vody do elektrického zařízení zvyšuje riziko úrazu elektrickým proudem.
d. Kabel nepoužívejte k nestanovenému účelu jako je nošení zařízení, pověšení nebo vytáhnutí zástrčky ze zásuvky. Chraňte kabel před horkem, olejem, ostrými hranami nebo se pohybujícími díly zařízení. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
e. Při práci s elektrickým nástrojem venku použijte jen prodlužovací kabely, které jsou povoleny pro vnější oblast. Použití prodlužovacího kabelu povoleného pro vnější oblast snižuje riziko úrazu elektrickým proudem.
f. Nelze-li se vyhnout provozu elektrického nástroje ve vlhkém okolí, použijte ochranný spínač proti chybnému proudu. Použití ochranného spínače proti chybnému proudu snižujte riziko úrazu elektrickým proudem.
3) Bezpečnost osob
a. Bud'te neustále pozorní, dbejte na to, co činíte a dejte se s rozumem do práce s elektrickým nástrojem. Nikdy nepoužívejte zařízení, jste-li unaveni nebo pod vlivem drog, alkoholu a léků. Už okamžik nepozornosti při použití zařízení může vést k závažným poraněním.
b. Noste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako je maska proti prachu, protiskluzná bezpečnostní obuv, ochranná přilba nebo ochra- na proti sluchu, v závislosti na druhu a použití elektrického nástroje, zmenšuje riziko poranění.
c. Zabraňte nechtěnému uvedení do provozu. Před připojením k napájecímu napětí, před upnutím a nošením elektrického nástroje se ujistěte, že je vypnut. Máte-li při nošení zařízení prst na spínači ZAP / VYP nebo je zařízení zapnuto, může dojít k úrazům.
d. Před zapnutím zařízení odstraňte nastavovací nářadí nebo šroubováky. Nástroj nebo šroubovák, který se nachází v rotujícím dílu zařízení může způsobit poranění.
e. Vyhnešte se neobvyklému držení hlavy. Pečujte vždy o bezpečnou stabilní polohu a udržujte neustále rovnováhu. Tím můžete zařízení zejména v neočekávaných situacích lépe kontrolovat.
f. Noste vhodný oděv. Nenoste volný oděv nebo šperky. Chraňte vlasy, oděv a rukavice před pohyblivými díly. Volný oděv, šperk nebo vlasy mohou být zachyceny samopohyblivými díly.
g. Jsou-li namontována zařízení k vysávání a zachycování prachu, ujistěte se, že jsou tato připojena a správně použita. Správné použití těchto zařízení snižuje ohrožení prachem.
h. Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým poraněním.
4) Pečlivé zacházení s elektrickými nástroji a jejich použití
a. Zařízení nepřetěžujte. Pro práci použijte k tomu určených elektrických nástrojů. S vhodným elektrickým nástrojem pracujete lépe a bezpečněji v udaném výkonnostním rozsahu.
b. Nepoužívejte elektrický nástroj, jehož vypínač je defektní. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí se opravit.
c. Elektrický Před nastavením zařízení, výměně dílů příslušenství nebo odstavením zařízení vytáhněte zástrčku ze zásuvky. Toto preventivní opatření brání nechtěnému spuštění zařízení.
d. Nepoužité elektrické nástroje skladujte tak, aby byly z dosahu dětí. Zařízení nenechejte používat osobami, které s ním nejsou seznámeny nebo které si nepřečetly tyto návody. Elektrické nástroje jsou nebezpečné, používají- li je nezkušené osoby.
e. Ošetřujte zařízení s pečlivostí. Zkontrolujte, fungují-li pohyblivé díly zařízení a neuvázly-li, jsou-li díly zlomené nebo poškozené, takže je funkce zařízení ohrožena. Před použitím zařízení nechejte poškozené díly opravit. Příčina mnohých úrazů tkví ve špatně udržovaných elektrických nástrojích.
f. Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami neuvíznou tak často a lze je snadněji vést.
g. Použijte elektrické nástroje, příslušenství, náhradní nástroje atd. Podle těchto návodů a tak, jak je pro tento speciální typ nástroje předepsáno. Přitom přihlédněte k pracovním podmínkám a prováděné činnosti. Použití elektrických nástrojů pro jiná než určená použití může vést k nebezpečným situacím.
h. Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Klouzavé rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.
5) Servis
a. Nechte svůj elektrický nástroj opravovat pouze kvalifikovaným odborným personálem a pouze za použití originálních náhradních dílů. To zajistí, aby zůstala zachována bezpečnost elektrického nástroje.
Doplňující bezpečnostní pokyny
Bezpečnostní pokyny pro pily s vratným pohy- bem
- Elektrický nástroj držte na izolovaných ma- dlech, když provádíte práce, při kterých vložný nástroj přijde do kontaktu se skrytými prou- dovými vedeními nebo s vlastním přípojným vedením. Kontakt s vedením pod napětím může také přivést napětí do kovových součástí přístroje a způsobit zásah elektrickým proudem.
- Upevněte a zajistěte obrobek na stabilním podkladu pomocí svorek nebo jiným způsobem. Pokud obrobek držíte pouze rukou nebo proti tělu, je nestabilní a může způsobit ztrátu kontroly.
Bezpečnostní pokyny specifické pro zařízení
Aby se zabránilo nebezpečí požáru a poranění, jakož i ohrožení zdraví:
- Zajistěte obrobek. K pevnému uchycení obrobku použijte upínacího zařízení / svěráku. Tím je bezpečněji držen než ve vaší ruce.
- Jen vždy zapnutý přístroj ved'te proti obrobku. Jinak existuje nebezpečí zpětného rázu.
- Udržujte ruce vzdáleny od oblasti pily. Nesahejte pod obrobek. Při kontaktu s pilovým listem (10) existuje nebezpečí poranění.
- Dbejte na to, aby základní deska (7) ležela při řezání bezpečně.
- Při nebezpečí okamžitě vytáhněte síťovou zástrčku ze zásuvky.
- Sítový kabel vedte vždy dozadu z prístroje ven.
Výstraha! Jedovaté páry!
Zpracování škodlivých / jedovatých prachů představuje ohrožení zdraví pro obsluhující osoby nebo osoby vyskytující se v blízkosti. N oste ochranné brýle a ochrannou masku proti prachu!
- Vyhněte se řezání zdraví škodlivých materiálů.
- Materiál obsahující azbest se nesmí zpracovat. Azbest platí jako materiál vyvolávající rakovinu.
- Pře delším zpracování dřeva a zejména tehdy, zpracují-li se kovy, při nichž vznikají zdraví ohrožující prachy, připojte přístroj na vhodné odsávací zařízení prachu.
- Pečujte o dostatečné větrání.
- N ezpracovávejte navlhčené materiály nebo vlhké plochy.
- Před ukončení, pracovního postupu vypněte elektrický nástroj a pilový list (10) vytáhněte teprve tehdy z řezu, byl-li uveden do klidu.
- Pilový list (10) nezabrzděte po vypnutí bočním protitlakem. Pilový list (10) se může poškodit, zlomit nebo způsobit zpětný ráz.
- Používejte jen ostrých a bezvadných pilových listů. Ohnuté nebo tupé pilové listy se mohou zlomit nebo způsobit zpětný ráz.
- Zařízení musí být neustále v čistotě, suché a bez skvrn olejů a maziv.
Originální příslušenství / přídavné zařízení
- Použijte jen příslušenství a přídavné zařízení, které jsou udány v návodu k obsluze. Použití jiných nástrojů použití než doporučených v tomto návodu k obsluze nebo jiného příslušenství může pro vás znamenat nebezpečí poranění.
Pokyny pro akumulátor
- Dodržujte návod k obsluze akumulátoru.
Pokyny pro nabíječku a nabíjení
- Dodržujte návod k obsluze nabíječky.
Pečlivé zacházení s akumulátorovými nástroji a jejich používání
- Nabíjejte akumulátory pouze v nabíjecích přístrojích, které jsou výrobcem doporučené. U nabíjecího přístroje, který je vhodný pro určitý druh akumulátorů, existuje nebezpečí požáru, když se používá s jinými akumulátory.
- V elektrických nástrojích používejte pouze pro ně určené akumulátory. Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru.
- Udržujte nepoužívané akumulátory vzdáleně od kancelářských sponek, mincí, klíčů, hřebíků, šroubů anebo jiných malých kovových předmětů, které by mohly zapříčinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny anebo oheň.
- Při nesprávném používání může z akumulátoru unikat tekutina. Vyvarujte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Když se tato tekutina dostane do očí, přídavně vyhledejte lékařskou pomoc. Uniknutá tekutina může vést k podrážděním pokožky anebo k popáleninám.
- Zajistěte to, že je nástroj vypnutý předtím, než do něj vložíte akumulátor. Vkládání akumulátoru do elektrického nástroje, který je zapnutý, může vést k nehodám.
- Baterie nabíjejte pouze v interiéru, poněvadž je nabíjecí přístroj určen pouze pro tyto prostory. Nebezpečí zásahu elektrickým proudem.
• Pro snížení rizika úderu elektrickým proudem vytáhněte před čištěním nabíjecího přístroje zástrčku ze zásuvky. - Nevystavujte akumulátor/ elektrický nástroj / nástroj delší dobu silnému slunečnímu záření a neodkládejte tyto na vyhřivací tělesa. Horko škodí akumulátoru a existuje nebezpečí exploze.
- Nechte zahřátý akumulátor před nabíjením vystydnout.
- Neotvírejte akumulátor a vyvarujte se mechanickým poškozením akumulátoru. Existuje nebezpečí krátkého spojení a mohou unikat páry, které dráždí dýchací cesty. Postarejte se o čerstvý vzduch a při potížích vyhledejte lékařskou pomoc.
- Nepoužívejte dobíjecí baterie. Nástroj by se mohl poškodit.
Upozornění! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.
Zbytková rizika
Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně-technických no- rem. Přesto se mohou během práce vyskytnout jed- notlivá zbytková rizika.
- Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nebudou v pořádku.
- Kromě toho mohou přes všechna přijatá preventivní opatření vzniknout zbytková rizika, která nebudou zjevná.
- Zbytková rizika mohou být minimalizována, budete-li dodržovat jak „Bezpečnostní pokyny“, tak „Určené použití“ a pokyny k obsluze.
- Zabraňte náhodnému spuštění stroje: při vložení vidlice do elektrické zásuvky nesmí být stisknut hlavní spínač. Použijte nástroj doporučený v této příručce. Tím zajistíte optimální výkon vašeho stroje.
- Při provozu stroje nevkládejte ruce do pracovního prostoru.
6. Technická data
Motor napájení 20 V
| Rychlost mrtvice 0 - 2400 min-1 | |
| Délka zdvihu ca 25,4 mm | |
| Orbitální pozice 3 | |
| Úhel tahu max. 45° | |
| Hmotnost | 1,75kg |
Technické změny vyhrazeny!
Hluk a vibrace
⚠ Výstraha:
Hluk na pracovišti může přesáhnout 85 dB (A). V takovém případě jsou pro uživatele nutná ochranná protihluková opatření (nosté ochranu sluchu!)
Hlukové parametry
Hladina akustického
| výkonu L_WA | 99 dB(A) (EN ISO 3744) |
| Hladina akustického tlaku L_pA | 88dB(A) (EN ISO 11201) |
| Nejistota K_wa/pA | 3 dB(A) |
Hodnota vibrací
| Vibrace _ah | 3,327 m/s ^2 |
| Nejistota _Kh | 1,5 m/s ^2 |
7. Rozbalení
- Otevřete balení a opatrně vyjměte přístroj.
- Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
- Zkontrolujte, zda je obsah dodávky úplný.
- Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. O jakýchkoliv škodách ihned informujte dopravce. Na pozdější reklamace nebude brán zřetel.
- Uchovejte obal dle možností až do uplynutí záruční doby.
- Před uvedením do provozu se obeznamte s přístrojem na základě návodu k použití.
- Jako příslušenství a místo opotřebovaných a náhradních dílů používejte jen originální díly. Náhradní díly obdržíte u Vašeho specializovaného prodejce.
- Na objednávkách uvádějte naše výrobní čísla, typ a rok výroby přístroje.
⚠ POZOR!
Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!
8. Instalace
Upozornění:
Použijte vhodný chladicí prostředek, např. chladicí a mazací olej. To zvýší životnost a trvanlivost kovového pilového listu.
Pro každý účel použití jsou v obchodě k dostání optimalizované pilové listy. Můžete použit kterýkoliv pilový list za předpokladu, že je opatřen vhodným upínačem (náražkovým kolíkem).
Montáž / výměna pilového listu
Výstraha!
Před zahájením všech prací na zařízení vytáhněte síťovou zástrčku ze zásuvky. Jinak hrozí nebezpečí poranění.
- Otočte rychloupínacím sklíčidlem (14) a držte je otočené.
- Přitlačte potřebný pilový list (10) až na doraz do rychloupínacího sklíčidla (14).
- Pilový list (10) se zasmekne.
- Pilový list (10) se musí nacházet ve vodicí kladce (9).
- Rychloupínací sklíčidlo (14) uvolněte, musí se vrátit do původní polohy. Pilový list (10) je zablokovaný.
Montáž rovnoběžného dorazu
Rovnoběžný doraz (15) lze volitelně na zařízení upevnit vlevo nebo vpravo (viz obr. A).
- Uvolněte oba šrouby zasouvacích otvorů (11).
- Zasuňte rovnoběžný doraz (15) do zasouvacích otvorů (11).
- Oba upevňovací šrouby znovu utáhněte.
Vložení / vyjmutí pouzdra s bateriemi do / ze zařízení
Ujistěte se, že zařízení je vypnuté, než do něj vložíte akumulátor. Vložení akumulátoru do elektrického nástroje, který je zapnutý, může způsobit zranění.
Vložení akumulátorového modelu:
Uvedte přepínač směru otáčení (2) do střední polohy (zablokování) a nechejte akumulátorový modul (5) se zapadnout do rukojeti.
Stiskněte tlačítko k odblokování (4) a odejměte akumulátorový modul.
Spotřebované akumulátory
Podstatně kratší doba provozu navzdory nabití indikuje, že je akumulátor opotřebovaný a je nutno jej vyměnit. Používejte pouze originální náhradní akupack, který můžete sehnat u zákaznického servisu.
Obsluha
Nastavení řezného úhlu
- Upínací páka (6) uvolněte
- Nastavte úhel řezu na základní desce (7) prostřednictvím 0° / 15° / 30° / 45° (vlevo / vpravo). Vyražené značky odpovídají prohloubení k nastavení úhlu řezu. Pouzdro vlastní aretační kolík, které musí zapadnout do příslušného prohloubení.
- Upínací páka (6) pak pevně.
Nastavení počtu zdvihů
- Nastavte nastavovacím kolečkem předvolba počtu (3) žádoucí počet zdvihů.
- Optimální nastavení vyšetřete pokud možno vždy předtím praktickým pokusem.
Nastavení kývavého zdvihu
Spínačem kývavého zdvihu (8) můžete nastavit kývavý zdvihový pohyb pilového listu (10). Bez kývavého zdvihového pohybu (poloha „0“) docílíte jemných a čistých řezných hran. U tenkých obrobků odstavte kývavý zdvih. S aktivovaným kývavým zdvihem (poloha 1 – 3) docílíte stále rychlejšího pracovního postupu.
Optimální nastavení vyšetřete pokud možno vždy předtím praktickým pokusem.
Zapínání:
- Spínač ZAP / VYP (2) nastavte do polohy „I“, až zřetelně zapadne.
Vypínání:
- Stiskněte zadní díl spínače ZAP / VYP (2).
V zájmu dlouhé životnosti akumulátoru, byste se měli starat o včasné nabití LI akumulátorového článku. To je v každém případě třeba tehdy, když zjistíte, že výkon akumulátorového přístroje klesá.
9. Čištění
NEBEZPEČÍ!
Před všemi čisticími pracemi vyjměte akumulátor.
Čištění
- Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
- Doporučujeme přímo po každém použitípřístroj vyčistit.
- Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.
10. Skladování
Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C. Elektrický přístroj uchovávejte v originálním obalu. Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem. Návod k obsluze uložte u přístroje.
11. Údržba
Uvnitř prístroje se nevyskytují žádné další díly vyžadující údržbu.
Servisní informace
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotrebení přiměřenému použití nebo přirozenému opotrebení, resp. jsou potřebné jako spotřební materiál.
Rychle opotřebitelné díly*: Pilové listy, výfuk připojení, uhlíkové kartáče
* není nutně obsaženo v rozsahu dodávky!
12. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirku-lace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!
Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!
Tento symbol upozorňuje, že tento výrobek ne-smí být podle směrnice o odpadních elektric-kých a elektronických zařízeních (2012/19/EU) a vnitrostátních zákónů likvidován spolu s domácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenciálně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů. Informace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.
13. Odstraňování závad
Následující tabulka zobrazuje chybové příznaky a popisuje, jak lze provést nápravu, pokud Váš stroj nepracuje správně. Pokud nemůžete problém lokalizovat a odstranit, obraťte se na Vaši servisní dílnu.
| Porucha Možná příčina Řešení | ||
| Přístroj se nespouští | Vybitý akumulátor Nabijte akumulátor | |
| Akumulátor je vadný | Zkontrolujte akumulátor a případně zajistěte opravu kvalifikovaným elektrikářem | |
| Vadný spínač/vypínač Oprava | autorizovaným servisním střediskem | |
| Vadný motor Oprava autorizovaným servisním střediskem | ||
| Motor se zastavuje během provozu | Vybitý akumulátor Nabijte akumulátor | |
| Akumulátor není správně nasazen | Znovu vložte akumulátor | |
| Akumulátor je vadný Vyčistěte | kontakty, vyměňte originální akumulátor | |
| Snížený výkon | Spotřebovaný akumulátor Akumulátor vyměňte | |
| Akumulátor není zcela nabitý Nabijte akumulátor | ||
• 1 priamočiara kyvadlová píla vrátane
• 1 paralelná zarážka
• 1 návod na obsluhu
• 1 pílové listy na opracovanie dreva
• 1 pílový list na opracovanie kovu
5. Všeobecné bezpečnostné upozor- nenia
2) Elektrická bezpečnost'
Varovanie! Jedovaté výpary!
• Dodržujte návod k obsluze nabíječky.
• Dodržiavajte, prosím, návod na obsluhu nabíjačky.
Montáž / výmena pílového listu
Varovanie!
- Otočte rýchloupínacím skľučovadlom (14) a podržte ho otočené.
Stlačte tlačidlo odblokovania (4) a odoberte akumulátorový blok.
Opotrebované akumulátory
Nastavenie počtu zdvihov
Kyvadlový pohyb pílového listu (10) môžete nastavit pomocou spínača kyvadlového zdvihu (8). Bez kyvadlového pohybu (poloha „0“) docielite jemné a čisté rezné hrany. U tenkých obrábaných predmetov kyvadlový zdvih vypnite. Vďaka aktivovanému kyvadlovému zdvihu (poloha 1 - 3) docielite čoraz rýchlejší pracovný postup.
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
