Typ produktu	Bezdrôtová priamočiara píla s kyvadlovým pohybom
Značka	Scheppach
Model	CJS254
Napájanie	Lítiovo-iónová batéria 20 V (nie je súčasťou balenia)
Rýchlosť chodu naprázdno	0 - 2400 min⁻¹
Dĺžka zdvihu	25,4 mm
Počet orbitálnych polôh	3 (0, 1, 2, 3)
Max. uhol rezu	45° (vľavo/vpravo)
Hmotnosť	1,75 kg
Hladina akustického tlaku (LpA)	88 dB(A)
Hladina akustického výkonu (LWA)	99 dB(A)
Vibrácie (ah)	3,327 m/s²
Hlavné funkcie	Elektronické nastavenie rýchlosti, kyvadlový pohyb, rýchloupínanie čepele, paralelný doraz, ochrana proti odštiepeniu, bezpečnostné vypnutie
Typ čepele	Čepeľ s T-stopkou (kompatibilná so systémom rýchloupínania)
Obsah balenia	1 priamočiara píla, 1 paralelný doraz, 1 čepeľ na drevo, 1 čepeľ na kov, 1 návod na použitie
Údržba	Čistiť vlhkou handričkou a trochou mydla; nepoužívať agresívne čistiace prostriedky; vyfúkať vetracie štrbiny stlačeným vzduchom
Skladovanie	Tmavé, suché miesto chránené pred mrazom (5-30°C), mimo dosahu detí
Bezpečnosť	Blokovateľný spínač, ochrana proti kontaktu, zariadenie proti náhodnému spusteniu (vybratie batérie)
Opotrebiteľné diely	Pílové listy, uhlíkové kefy
Opraviteľnosť	Náhradné diely dostupné u autorizovaných predajcov Scheppach; opravy vykonáva autorizovaný servis
Záruka	Zákonná záruka; akákoľvek úprava alebo nesprávne používanie ruší záruku
Správne používanie	Súkromné použitie (neprofesionálne); rezanie dreva, kovov (s vhodnými čepeľami) a neškodných materiálov

Často kladené otázky - CJS254 SCHEPPACH

Ako vymeniť čepeľ priamočiarej píly Scheppach CJS254?

Uistite sa, že je batéria vybratá. Otočte rýchloupínanie (14) a podržte ho. Zatlačte pílový list (10) úplne do rýchloupínania, kým nezapadne. Uvoľnite rýchloupínanie: malo by sa vrátiť do pôvodnej polohy. Čepeľ je potom zaistená. Skontrolujte, či je správne vedená v vodiacej kladke (9).

Ako nastaviť uhol rezu?

Povoľte upínaciu páku (6). Nastavte požadovaný uhol (0°, 15°, 30° alebo 45° vľavo alebo vpravo) na základnej doske (7) pomocou vyrytých značiek. Teleso má dorazovú tyč. Znova utiahnite upínaciu páku (6).

Ako používať kyvadlovú funkciu (orbitálny pohyb)?

Použite volič kyvadlového pohybu (8) na výber medzi polohami 0 (bez kyvadla, jemný rez) až 3 (maximálne kyvadlo, rýchly rez). Podľa materiálu vyskúšajte, ktoré nastavenie je najlepšie. Kyvadlový pohyb umožňuje rýchlejší posun na hrubých kusoch.

Akú batériu použiť s priamočiarou pílou CJS254?

Píla pracuje s lítiovo-iónovými batériami 20 V určenými pre náradie Scheppach. Používajte výhradne originálne batérie odporúčané výrobcom. Nepoužívajte nenabíjateľné batérie.

Ako nabíjať batériu?

Používajte iba nabíjačku odporúčanú spoločnosťou Scheppach pre tento typ batérie. Nabíjajte vnútri, chránené pred vlhkosťou. Horúcu batériu nechajte pred nabíjaním vychladnúť. Nenechávajte batériu na slnku alebo na radiátore.

Čo robiť, ak píla neštartuje?

Skontrolujte, či je batéria nabitá a správne nainštalovaná. Ak problém pretrváva, skontrolujte vypínač Zap./Vyp. Ak je batéria chybná, nechajte ju skontrolovať autorizovaným elektrikárom. Ak je motor chybný, kontaktujte servis.

Ako udržiavať priamočiaru pílu?

Pred čistením vždy vyberte batériu. Čistite prístroj vlhkou handričkou a trochou mydla. Nepoužívajte agresívne čistiace prostriedky. Vyfúkajte vetracie štrbiny stlačeným vzduchom pri nízkom tlaku, aby ste odstránili prach.

Aká je maximálna hĺbka rezu?

Návod neuvádza maximálnu hĺbku. Dĺžka zdvihu je 25,4 mm, čo dáva predstavu o maximálnej hrúbke rezu pre štandardnú čepeľ. Na hlbšie rezy použite vhodnú čepeľ.

Môže píla rezať kov?

Áno, s dodanou čepeľou na kov. Použite chladiace médium, napríklad rezný olej, na predĺženie životnosti čepele. Uistite sa, že ste nastavili správnu rýchlosť a kyvadlový pohyb (zvyčajne poloha 0 alebo 1) pre kov.

Kde nájsť náhradné diely pre CJS254?

Originálne náhradné diely a príslušenstvo Scheppach sú dostupné u špecializovaných predajcov. Pri objednávke uveďte číslo výrobku, typ a rok výroby. Pílové listy sú opotrebiteľné diely a dajú sa kúpiť samostatne.

NÁVOD NA OBSLUHU CJS254 SCHEPPACH

Odejmutí akumulátorového modulu:

Vysvetlenie symbolov na prístroji

Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradit’ správne opatrenia na zabránenie nehodám.

	Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!
	Noste ochranu sluchu! Pôsobenie hluku môže spôsobit' poškodenie sluchu.
	Pri tvorbe prachu noste ochranu dýchania! Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!
	Noste ochranné okuliare! Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viest' k trvalému poškodeniu zraku.
	Používať ochranné rukavice!

Obsah: Strana:

1. Úvod 53
2. Opis zariadenia 53
3. Obsah dodávky 53
4. Správny spôsob použitia 53
5. Všeobecné bezpečnostné upozornenia 54
6. Technické údaje 56
7. Vybalenie 57
8. Inštalácia 57
9. Čistenie 58
10. Skladovanie 58
11. Údržba 58
12. Likvidácia a recyklácia 58
13. Odstraňovanie porúch 59

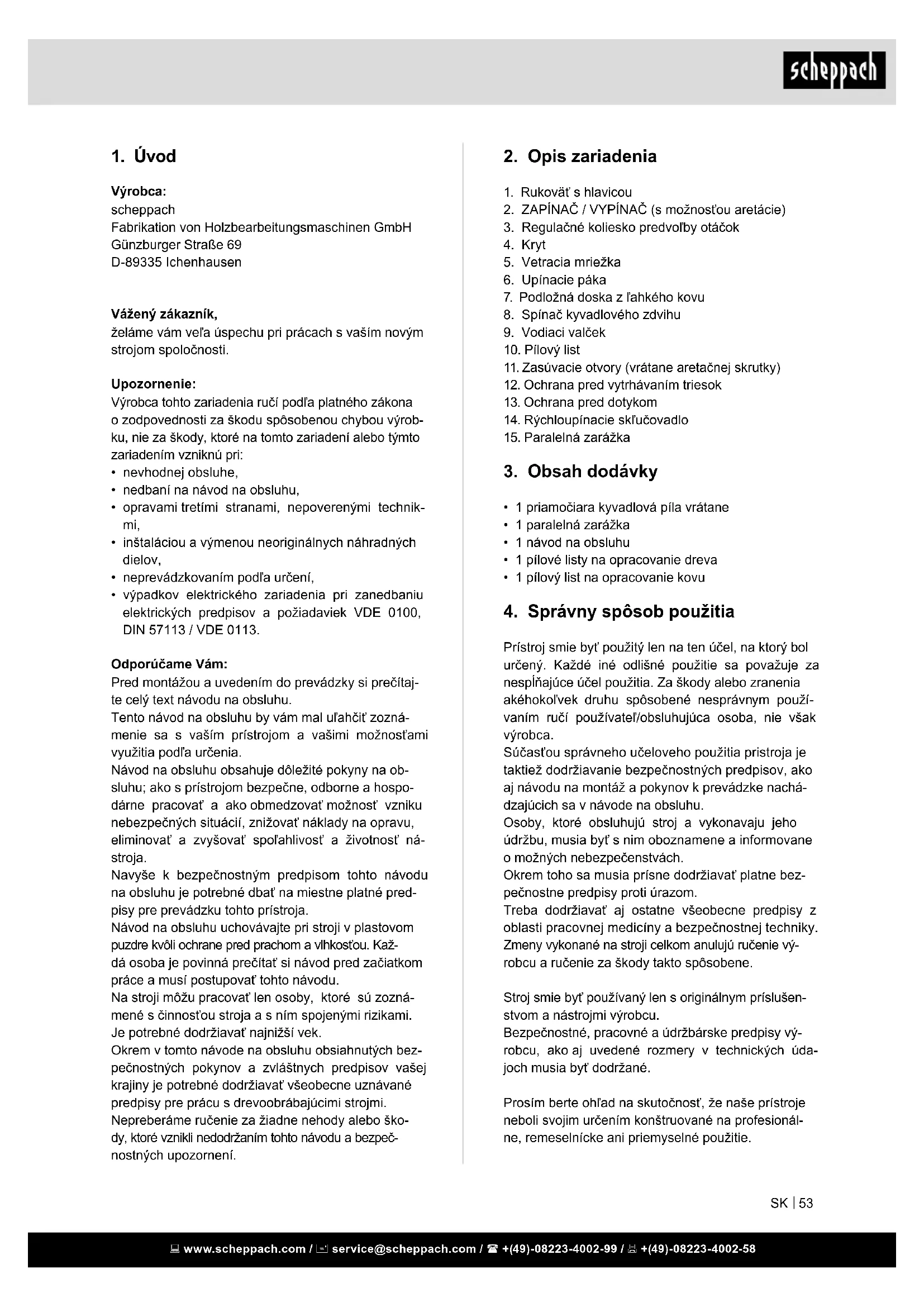

1. Úvod

Výrobca:

scheppach

želáme vám veľa úspechu pri prácach s vaším novým strojom spoločnosti.

Upozornenie:

Výrobca tohto zariadenia ručí podľa platného zákona o zodpovednosti za škodu spôsobenou chybou výrobku, nie za škody, ktoré na tomto zariadení alebo týmto zariadením vzniknú pri:

• nevhodnej obsluhe,
• nedbaní na návod na obsluhu,
• opravami tretimi stranami, nepoverenými technikmi,
• instaláciou a výmenou neoriginálnych náhradných dielov,
• neprevádzkovaním podľa určení,
• výpadkov elektrického zariadenia pri zanedbaniu elektrických predpisov a požiadaviek VDE 0100, DIN 57113 / VDE 0113.

Odporúčame Vám:

Pred montázou a uvedením do prevádzky si prečítajte celý text návodu na obsluhu.

Tento návod na obsluhu by vám mal uľahčit’ zoznámenie sa s vaším prístrojom a vašimi možnosťami využitia podľa určenia.

Návod na obsluhu obsahuje dôležité pokyny na obsluhu; ako s prístrojom bezpečne, odborne a hospodárne pracovať a ako obmedzovať možnost’ vzniku nebezpečných situácií, znižovať náklady na opravu, eliminovať a zvyšovať spol’ahlivost’ a životnosť nástroja.

Navyše k bezpečnostným predpisom tohto návodu na obsluhu je potrebné dbať na miestne platné predpisy pre prevádzku tohto prístroja.

Návod na obsluhu uchovávajte pri stroji v plastovom puzdre kvôli ochrane pred prachom a vlhkostou. Kaž-dá osoba je povinná prečítať si návod pred začiatkom práce a musí postupovať tohto návodu.

Na stroji môžu pracovat' len osoby, ktoré sú zoznámené s činnosťou stroja a s ním spojenými rizikami. Je potrebné dodržiavat' najnižší vek.

Okrem v tomto návode na obsluhu obsiahnutých bezpečnostných pokynov a zvláštnych predpisov vašej krajiny je potrebné dodržiavať všeobecne uznávané predpisy pre prácu s drevoobrábajúcimi strojmi.

Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.

2. Opis zariadenia

1. Rukovät's hlavicou
2. ZAPÍNAČ / VYPÍNAČ (s možnost'ou aretácie)
3. Regulačné koliesko predvol'by otáčok
4. Kryt
5. Vetracia mriežka
6. Upínacie páka
7. Podložná doska z ľahkého kovu
8. Spínač kyvadlového zdvihu
9. Vodiaci valček
10. Pílový list
11. Zasúvacie otvory (vrátane aretačnej skrutky)
12. Ochrana pred vytrhávaním triesok
13. Ochrana pred dotykom
14. Rýchloupínacie skľučovadlo
15. Paralelná zarážka

3. Obsah dodávky

4. Správny spôsob použitia

Prístroj smie byt' použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie sa považuje za nespíňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používateľ/obsluhujúca osoba, nie však výrobca.

Súčast'ou správneho učeloveho použitia pristroja je taktiež dodržiavanie bezpečnostných predpisov, ako aj návodu na montáž a pokynov k prevádzke nachá-dzajúcich sa v návode na obsluhu.

Osoby, ktoré obsluhujú stroj a vykonavaju jeho údržbu, musia byť s nim oboznamene a informovane o možných nebezpečenstvách.

Okrem toho sa musia prísne dodržiavať platne bezpečnostne predpisy proti úrazom.

Treba dodržiavať aj ostatne všeobecne predpisy z oblasti pracovnej medicíny a bezpečnostnej techniky. Zmeny vykonané na stroji celkom anulujú ručenie výrobcu a ručenie za škody takto spôsobene.

Stroj smie byť používaný len s originálnym príslušenstvom a nástrojmi výrobcu.

Bezpečnostné, pracovné a údržbárske predpisy výrobcu, ako aj uvedené rozmery v technických údajoch musia byť dodržané.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie.

Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

⚠️ VAROVANIE! Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrený tento elektrický prístroj.

Zanedbania pri dodržiavaní bezpečnostných upozornení a pokynov môžu spôsobit zásah elektrickým prúdom, požiar a/alebo t'ážké poranenia.

Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia.

Pojem „elektrické náradie“ použitý v bezpečnostných pokynoch sa vzťahuje na elektrické náradie napájané zo siete (so sietovým káblom) alebo na elektrické náradie poháňané z akumulátora (bez sietového kábla).

1) Bezpečnost' pracovného miesta

a. Svoje pracovné miesto udržiavajte čisté a zabezpečte dobré osvetlenie. Neporiadok a neosvetlené pracovné oblasti môžu viest' k úrazom.
b. S prístrojom nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu zapálit' prach alebo výpary.
c. Počas používania elektrického náradia zamedzte prístup det'om a iným osobám. Odvrátenie pozornosti môže znamenat' stratu kontroly nad zariadením.

a. Sieťová zástrčka prístroja musí byť zladená so zásuvkou. Sieťová zástrčka sa nesmie nijako upravovat'. Nepoužívajte adapté spolu s prístrojmi vybavenými ochranným uzemnením. Neupravované sieťové zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
b. Zabráňte telesnému kontaktu s uzemnenými povrchmi, napr. u rúr, vykurovacích zariadení, sporákov a chladničiek. Ak je vaše telo uzemnené, existuje zvýšené riziko zásahu elektrickým prúdom.
c. Prístroj chráňte pred dažďom alebo vlhkosťou. Vniknutie vody do elektrického prístroja zvyšuje riziko zásahu elektrickým prúdom.
d. Kábel nepoužívajte na nosenie a vešanie prístroja, alebo na vyt'ahovanie siet'ovej zástrčky zo zásuvky. Kábel chráňte pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa časťami prístroja. Poškodené alebo zamotané káble zvyšujú riziko zásahu elektrickým prúdom.

e. Ak pracujete s elektrickým náradím vonku, používajte iba také predlžovacie káble, ktoré sú schválené aj pre exteriéry. Používanie predlžovacieho kábla vhodného pre exteriéry znižuje riziko zásahu elektrickým prúdom.

f. Ak sa nedá zabránit' prevádzke elektrického prístroja vo vlhkom prostredí, použite ochranný vypínač proti chybnému prúdu. Použitie tohto vypínača znižuje riziko zásahu elektrickým prúdom.

3) Bezpečnost' osób

a. Bud'te vždy opatrní, dávajte pozor na to, čo robíte a k práci s elektrickým náradím pristupujte s rozvahou. Prístroj nepoužívajte vtedy, ak ste unavení, alebo ak ste pod vplyvom drog, alkoholu či medikamentov. Jediný moment nepozornosti pri používaní prístroja môže viest' k závažným poraneniam.
b. Noste osobný ochranný výstroj a vždy používajte ochranné okuliare. Nosenie osobného ochranného výstroja, ako je respirátor, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, v závislosti od druhu a použitia elektrického náradia, znižuje riziko poranení.
c. Zabráňte neúmyselnému uvedeniu do prevádzky. Uistite sa, že je elektrický prístroj vypnutý, skôr ako ho budete zapájať na zdroj prúdu, chytat' alebo prenášat'. Ak máte pri pre-nose prístroja prst na spínači ZAP / VYP alebo je prístroj zapnutý, môže to viest' k nehodám.
d. Skôr než prístroj zapnete, odstráňte nastavovacie náradie alebo skrutkový klúč. Náradie alebo klúč, ktorý sa nachádza v otáčajúcej sa časti prístroja, môže viest' k poraneniam.
e. Zabráňte neprirodzenému držaniu tela. Za- bezpečte si stabilný postoj a vždy udržiavajte rovnováhu. Takto môžete mať prístroj najmä v nečakaných situáciách lepšie pod kontrolou.
f. Noste vhodný odev. Nenoste široké oblečenie alebo ozdoby. Vlasy, oblečenie a rukavice držte čím d'alej od pohybujúcich sa častí. Vol'né oblečenie, ozdoby alebo dlhé vlasy sa môžu zachytit' do pohybujúcich sa častí.
g. Ked' montujete zariadenia na odsávanie a zachytávanie prachu, uistite sa, či sú napojené a správne používané. Použitie týchto zariadení znižuje ohrozenia prachom.
h. Nenechajte sa ukolísať falošnou bezpečnosťou a dbajte na bezpečnostné pravidlá pre elektrické prístroje, aj ked’ ste vd’aka mnohonásobnému použitiu oboznámení s elektrickým prístrojom. L’ahkovážne konanie môže v okamihu viest’ k t’ažkým poraneniam.

4) Bezpečná manipulácia a používanie elektrických nástrojov

a. Prístroj nepreťažujte. Pre svoju prácu používajte len vhodné elektrické nástroje. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu.
b. Nepouživajte žiadny elektrický nástroj, ktorého prepínač je poškodený. Elektrický nástroj, ktorý nie je možné zapnút alebo vypnút, je nebezpečný a musí byt opravený.
c. Pred nastavovaním prístroja, výmenou príslušenstva alebo odložením prístroja vytiahnite zástrčku zo zásuvky. Tieto preventívne opatrenia zabránia neúmyselnému štartu prístroja.
d. Nepoužívané elektrické nástroje uschovajte mimo dosahu detí. Prístroj nesmú používat' osoby, ktoré nie sú s nimi oboznámené alebo ktoré nečítali tieto pokyny. Elektrické nástroje sú nebezpečné, ak ich používajú neskúsené osoby.
e. O prístroj sa dôkladne starajte. Kontrolujte, či bezchybne fungujú pohyblivé časti prístroja a či nie sú zaseknuté, či nie sú zlomené niektoré časti alebo poškodené tak, že negativne ovplyvňujú funkčnost' prístroja. Pred používaním prístroja musia byt' poškodené časti opravené. Príčinou mnohých úrazov je práve zlá údržba elektrických nástrojov.
f. Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami sa menej zasekávajú a dajú sa ľahšie viest'.
g. Elektrické náradie, príslušenstvo, vkladané nástroje, atd'. používajte v súlade s týmito pokynmi a tak, ako je to predpísané pre ten-to špeciálny typ prístroja. Pritom zohl'adnite pracovné podmienky a vykonávanú činnost'. Používanie elektrického náradia na iné než vyhra-dené účely môže viest' k nebezpečným situáciám.
h. Rukoväte a plochy rukovätí udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväte a plochy rukovätí neumožňujú bezpečnú obsluhu a kontrolu elektrického prístroja v nepredvídateľných situáciách.

5) Servis

a. Váš elektrický prístroj nechajte opravovat' len kvalifikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým sa zabezpečí zachovanie bezpečnosti elektrického prístroja.

Dodatočné bezpečnostné upozornenia

Bezpečnostné upozornenia pre pily s priamočiarym vratným pohybom

• Elektrický prístroj držte len za izolované plochy rukoväte, ak vykonávate práce, pri ktorých by vložený nástroj mohol narazit' na skryté elektrické vedenia alebo na vlastné prípojné vedenie. Pri kontakte s vedením, ktoré je pod napätím, sa môžu pod napätie dostat' aj kovové časti prístroja, čo vedie k zásahu elektrickým prúdom.
• Upevnite a zaistite obrobok na stabilnom podklade pomocou zverákov alebo iným spôsobom. Ak obrobok držíte iba v ruke alebo ho máte pritlačený o telo, zostane labilný, čo môže mať za následok stratu kontroly.

Bezpečnostné pokyny špecifické pre tento prístroj

Ak chcete zabrániť riziku poranení a požiaru, ako aj ohrozeniam zdravia, dodržujte nasledovné pokyny:

• Obrábaný predmet zaistite. Na uchytenie obrábaného predmetu použite upínacie zariadenia / zverák. Vďaka tomu bude upevnený bezpečnejšie než vo vašej ruke.
• Elektrické náradie veďte oproti obrábanému predmetu iba vtedy, ak je zapnuté. V opačnom prípade hrozí nebezpečenstvo spätného nárazu.
• Ruky nevkladajte do oblasti pílenia. Nesiahajte pod obrábaný predmet. Pri kontakte s pílovým listom (10) vzniká riziko poranenia.
• Dbajte na to, aby podložná doska (7) pri pílení do-liehala.
• V prípade nebezpečenstva ihned' vytiahnite sietovú zástrčku zo zásuvky.
• Sietový kábel vedte vždy dozadu smerom od stroja.

Obrábanie škodlivého / jedovatého prachu predstavuje ohrozenie zdravia pre personal obsluhy alebo pre osoby nachádzajúce sa nablízku! Noste ochranné okuliare a ochrannú masku proti prachu!

• Vyhýbajte sa píleniu materiálov škodlivých pre zdravie.
• Materiál s obsahom azbestu sa nesmie obrábať. Azbest je považovaný za rakovinotvornú látku.
• V prípade dlhšieho obrábania dreva, najmä vtedy, ak sa obrábajú materiály, pri ktorých vzniká zdraviu škodlivý prach, pripojte prístroj k vhodnému zariadeniu na odsávanie prachu.
  • Zabezpečte dostatočné vetranie.
• Neobrábajte zvlhnuté materiály alebo vlhké plochy.
• Po ukončení pracovnej operácie elektrické náradie vypnite a pílový list (10) vytiahnite z rezu až vtedy, ked' sa úplne zastaví.

• Pílový list (10) nezabrzdujte po vypnutí protitlakom do strán. Pílový list (10) sa môže poškodit, zlomiť alebo vyvolat spätný náraz.

• Používajte iba nepoškodené a bezchybné pílové listy. Skrivené a tupé pílové listy sa môžu zlomiť alebo vyvolat spätný náraz.

• Prístroj musí byť vždy čistý, suchý a zbavený oleja alebo mazacích tukov.

Originálne príslušenstvo / originálne prídavné zariadenia

- Používajte iba také príslušenstvo a prídavné zariadenia, ktoré sú uvedené v návode na obsluhu. Používanie iných vkladaných nástrojov alebo iného príslušenstva, než je odporúčané v návode na použitie, môže pre vás znamenať riziko poranenia.

Upozornenia k akumulátoru

Starostlivé zaobchádzanie s akumulátorovými nástrojmi a ich používanie

• Nabíjajte akumulátory iba v nabíjacích prístrojoch, ktoré sú výrobcom odporúčané. U nabíjacieho prístroja, ktorý je vhodný pre určitý druh akumulátorov, existuje nebezpečenstvo požiaru, keď sa používa s inými akumulátormi.
• V elektrických nástrojoch používajte iba pre ne určené akumulátory. Použitie iných akumulátorov môže viest' k poraneniam a k nebezpečenstvu požiaru.
• Udržujte nepoužívané akumulátory vzdialene od kancelárskych spiniek, mincí, klúčov, klin-cov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli zapríčinit' premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mat popáleniny alebo oheň za následok.
• Pri nesprávnom používaní môže z akumulátora unikať tekutina. Vyvarujte sa kontaktu s ňou. Pri náhodnom kontakte opláchnite vodou. Ked' sa táto tekutina dostane do očí, prídavne vyhl'adajte lekársku pomoc. Uniknutá tekutina môže viest' k podráždeniam pokožky alebo k popáleninám.
• Zaistite to, že je nástroj vypnutý predtým, než doň vložíte akumulátor. Vkladanie akumulátora do elektrického nástroja, ktorý je zapnutý, môže viest' k nehodám.
• Batérie nabíjajte iba vo vnútornej oblasti, pretože nabíjačka je určená iba na to. Nebezpečenstvo zásahu elektrickým prúdom.
• Na zníženie rizika elektrického úderu, vytiahnite pred čistením zástrčku nabíjačky zo zásuvky.

• Nevystavujte akumulátor/ elektrický nástroj/nástroj dlhšiu dobu silnému slnečnému žiare-niu a neodkladajte tieto na vykurovacie telesá. Horúčosť škodí akumulátoru a existuje nebezpe-čenstvo explózie.

• Nechajte zahriaty akumulátor pred nabíjaním vychladnút'.

• Neotvárajte akumulátor a vyvarujte sa mechanickým poškodeniam akumulátora. Existuje nebezpečenstvo krátkeho spojenia a môžu unikať pary, ktoré dráždia dýchacie cesty. Postarajte sa o čerstvý vzduch a pri t'azkostiach vyhl'adajte lekársku pomoc.
• Nepoužívajte batérie, ktoré nie sú dobíjateľné. Nástroj by sa mohol poškodit'.

Varovanie! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrtel'ných poranení odporúčame osobám s implantátmi prekonzultovat' situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.

Zostatkové riziká

Stroj je skonštruovaný podľa stavu techniky a prija- tých bezpečnostnotechnických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zostat- kové riziká.

• Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.
• Napriek všetkým prijatým opatreniam môžu pretrvávať zostatkové riziká, ktoré nie sú očividné.
• Zostatkové riziká je možné minimalizovat, ak sa dodržiavajú bezpečnostné upozornenia, použitie v súlade s určením, ako aj návod na obsluhu.
• Vyhýbajte sa náhodným uvedeniam stroja do prevádzky: pri zasunutí zástrčky do zásuvky sa nesmie stlačit' tlačidlo prevádzky. Používajte nástroj, ktorý sa odporúča v tejto príručke. Tým sa zabezpečí optimálne fungovanie stroja.
• Nikdy nevkladajte ruky do pracovnej oblasti, keď je stroj v prevádzke.

6. Technické údaje

Motor napájacieho zdroja 20 V

Rýchlost' zdvihu 0 - 2400 min-1

Dížka zdvihu ca 25,4 mm

Orbitálne pozície 3

Uhol max. 45°

Závažia 1,75kg

Technické zmeny vyhradené!

Hlukové hodnoty

m Výstraha:

Hluk na pracovisku môže presiahnuť 85 dB (A). V takom prípade sú pre používateľa vyžadované ochranné hlukové opatrenia (nosit ochranu sluchu!).

Hlukové parametre

Hladina akustického

výkonu L _WA 99 dB(A) (EN ISO 3744)

Hladina akustického

tlaku L _pA 88dB(A) (EN ISO 11201)

Nepresnost' K _wa/pA 3 dB(A)

Hodnota vibrácií

Vibrácie _ah 3,327 m/s ^2

Nepresnost' _Kh 1,5 m/s ^2

7. Vybalenie

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte obalový materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. O akýchkol’vek škodách ihned’ informujte dopravcu. Na neskoršie reklamácie nebude braný zretel’.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
• Oboznámte sa so zariadením pred jeho nasadením podľa návodu na obsluhu.
• Ako príslušenstvo, diely na opotrebovanie a náhradné diely používajte len originálne diely. Náhradné diely získate u vášho odborného predajcu.
• Pri objednávkach uvádzajte naše výrobné čísla, ako aj typ a rok výroby prístroja.

⚠ POZOR!

Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat' s plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebezpečenstvo prehltnutia a udusenia!

8. Inštalácia

Upozornenie:

Používajte vhodný chladiaci prostriedok, napr. rezný olej. Zvyšuje životnosť a trvanlivosť kovových pílových listov.

Pre každý účel použitia sú v predajnej sieti dostupné optimalizované pílové listy. Použit' môžete každý pílový list za predpokladu, že je vybavený vhodným upnutím (jednovačková stopka).

Pred všetkými prácami na prístroji vytiahnite zástrčku zo zásuvky. V opačnom prípade hrozí nebezpečenstvo úrazu.

• Zatlačte požadovaný pílový list (10) až po zarážku do rýchloupínacieho skľučovadla (14). Pílový list (10) zapadne.
• Pílový list (10) sa musí nachádzať vo vodiacom valčeku (9).
• Pustite rýchloupínacie sklúčovadlo (14), ktoré sa musí vrátit do svojej východiskovej polohy. Pilový list (10) je zablokovaný.

Montáž paralelnej zarážky

Paralelná zarážka (15) sa dá pripevnit' k prístroju vľa- vo alebo vpravo (pozri obr. A).

• Uvolnite obe skrutky zasúvacích otvorov (11).
• Paralelnú zarážku (15) zasuňte do zasúvacích otvorov (11).
• Obe aretačné skrutky znovu dotiahnite.

Nasadenie a vybratie aku-mulátora z prístroja

Zabezpečte, aby bol prístroj vypnutý predtým než nasadíte akumulátor. Nasadenie akumulátora do elektrického náradia, ktoré je zapnuté, môže viest' k nehodám.

Vkladanie akumulátorového bloku:

Nastavte prepínač smeru otáčania (2) do stredovej polohy (uzáver) a nechajte akumulátorový blok (5) za-padnút do rukováti.

Odobratie akumulátorového bloku:

Výrazne skrátená prevádzková doba aj napriek nabitia ukazuje, že je batéria opotrebovaná a musí sa vymenit. Používajte iba originálnu náhradnú sadu batérií, ktorú si môžete zakúpiť prostredníctvom zákazníckeho servisu.

Obsluha

Nastavenie uhla rezu

• Uvol'nite upínacie páka (6).
• Nastavte uhol rezu 0° / 15° / 30° / 45° (vľavo / vpravo) na podložnej doske (7). Priložené značenia zodpovedajú priehlbinám na nastavenie uhla rezu. Na kryte sa nachádza aretačný kolík, ktorý musí zapadnút do príslušných priehlbin.

- Utiahnite upínacie páka (6).

• Pomocou regulačného kolieska predvol'by (3) nastavte zvolený počet zdvihov.
• Podľa možnosti vždy vopred zistite optimálne nastavenie prostredníctvom praktického pokusu.

Nastavenie kyvadlového zdvihu

Podl'a možnosti vždy vopred zistite optimálne nastavenie prostredníctvom praktického pokusu.

Zapnutie:

- Presuňte ZAPÍNAČ / VYPÍNAČ (2) do polohy „I“, až kým nezapadne.

Vypnutie:

- Stlačte zadnú časť ZAPÍNAČA / VYPÍNAČA (2).

V záujme dlhej životnosti akumulátora by ste sa mali postarat' o včasné opätovné nabitie LI akumulátora. To je potrebné v každom prípade vtedy, keď zistíte, že sa výkon akumulátorového prístroja začne znižovať.

9. Čistenie

NEBEZPEČENSTVO!

Pred všetkými údržbovými a čistiacimi prácami vy-tiahnite akumulátor.

Čistenie

• Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
• Odporúčame, aby ste prístroj čistili priamo po každom použití.
• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnút umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.

10. Skladovanie

Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nezamízajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 °C. Elektrický prístroj skladujte v originálnom obale. Elektrický prístroj zakryte, aby ste ho chránili pred prachom alebo vlhkostou. Návod na obsluhu skladujte pri elektrickom prístroji.

11. Údržba

Vo vnútri prístroja sa nenachádzajú žiadne d'alšie die- ly vyžadujúce údržbu.

Servisné informácie

Je potrebné dbat' na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál. Diely podliehajúce opotrebeniu*: Pílové listy, pripojenie výfuku, uhlíkové kefy

12. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použit' alebo sa môže dat do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. Kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch!

Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovat' podľa smernice o odpade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovat' s domovým odpadom. Tento výrobok sa musí odovzdat' na to určenému zbernému stredisku. K tomu môže dôjst' napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stre-disku na recykláciu odpadu z elektrických a elektronických zariadení. Neodborné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenciálne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negativny vplyv na životné prostredie a zdravie osób. Odbornou likvidáciou tohto výrobku navyše prispievate k efektívnemu využívaniu prírodných zdrojov. Informácie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, verejnoprávnej inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elek-trických a elektronických zariadení alebo od vášho odvozu odpadkov.

13. Odstraňovanie porúch

V nasledujúcej tabul'ke sú uvedené príznaky chýb a je tam opísané, ako môžete urobit' nápravu, keď váš stroj nepracuje správne. Ak pomocou toho nedokážete lokalizovat' a odstránit' problém, obrátte sa na vašu servisnú dielňu.

Porucha Možná príčina Náprava
Pristroj neštartuje.	Akumulátor je vybitý Nabite akumulátor
	Akumulátor je chybný	Skontrolujte akumulátor, v prípade potreby zariad'te opravu uznávaným elektrikárom
	Zapínač/vypínač je chybný Oprava autorizovaným servisným strediskom
	Motor je chybný Oprava autorizovaným servisným strediskom
Motor sa zastavuje počas prevádzky	Akumulátor je vybitý Nabite akumulátor
	Akumulátor nie je správne nasadený	Znova nasad'te akumulátor
	Akumulátor je chybný Vyčistite kontakty, vymeňte originálny akumulátor
Znížený výkon	Akumulátor je vyčerpaný Vymeňte akumulátor
	Akumulátor nie je nabitý na plnú kapacitu	Nabite akumulátor
