CRS450 - Batéria SCHEPPACH - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU CRS450 SCHEPPACH

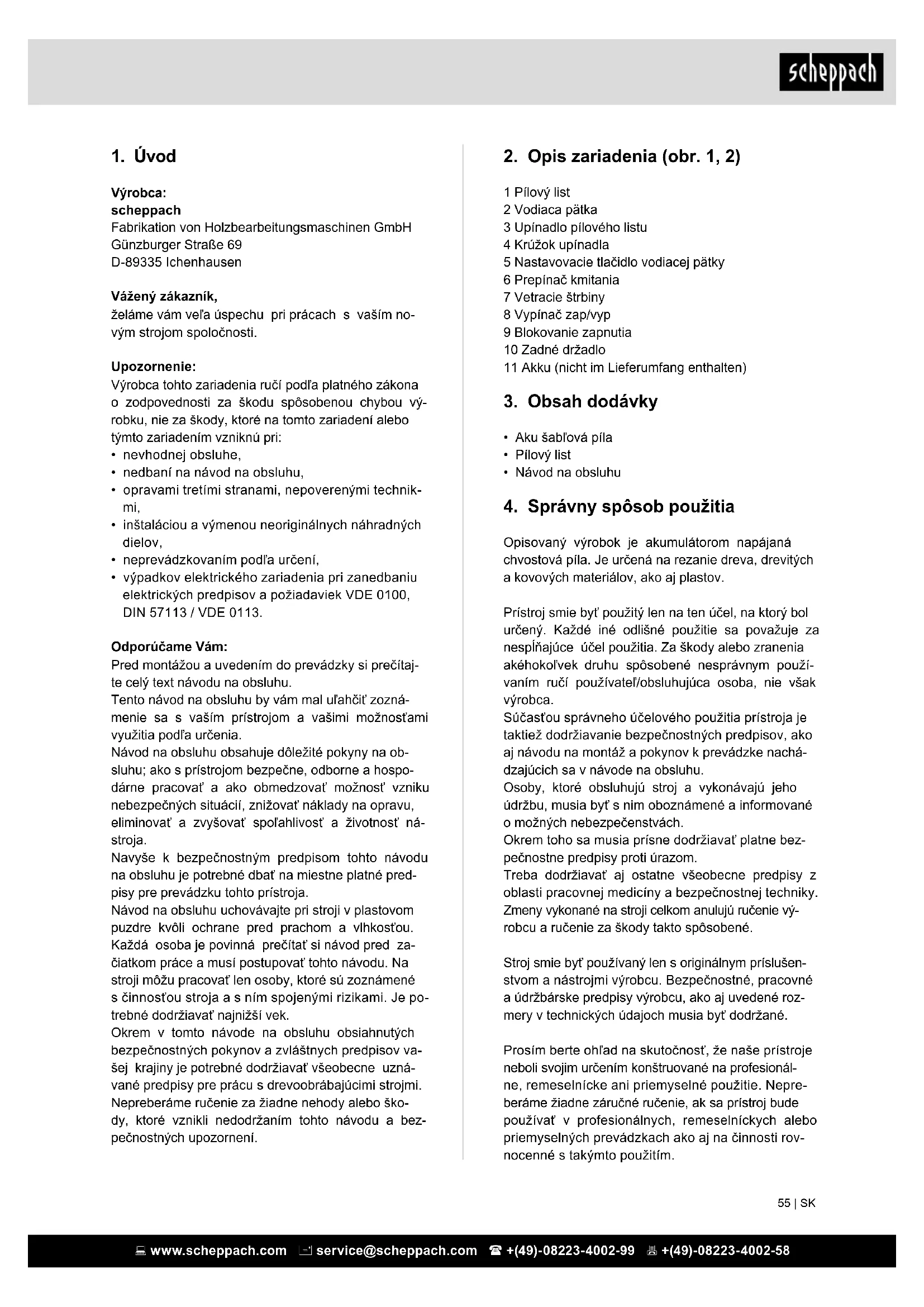

4. Správny spôsob použitia

Opisovaný výrobok je akumulátorom napájaná chvostová píla. Je určená na rezanie dreva, drevitých a kovových materiálov, ako aj plastov. Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym použí- vaním ručí používateľ/obsluhujúca osoba, nie však výrobca. Súčasťou správneho účelového použitia prístroja je taktiež dodržiavanie bezpečnostných predpisov, ako aj návodu na montáž a pokynov k prevádzke nachá- dzajúcich sa v návode na obsluhu. Osoby, ktoré obsluhujú stroj a vykonávajú jeho údržbu, musia byť s nim oboznámené a informované o možných nebezpečenstvách. Okrem toho sa musia prísne dodržiavať platne bez- pečnostne predpisy proti úrazom. Treba dodržiavať aj ostatne všeobecne predpisy z oblasti pracovnej medicíny a bezpečnostnej techniky. Zmeny vykonané na stroji celkom anulujú ručenie vý- robcu a ručenie za škody takto spôsobené. Stroj smie byť používaný len s originálnym príslušen- stvom a nástrojmi výrobcu. Bezpečnostné, pracovné a údržbárske predpisy výrobcu, ako aj uvedené roz- mery v technických údajoch musia byť dodržané. Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionál- ne, remeselnícke ani priemyselné použitie. Nepre- beráme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rov- nocenné s takýmto použitím.

Výrobca: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, želáme vám veľa úspechu pri prácach s vaším no- vým strojom spoločnosti. Upozornenie: Výrobca tohto zariadenia ručí podľa platného zákona o zodpovednosti za škodu spôsobenou chybou vý- robku, nie za škody, ktoré na tomto zariadení alebo týmto zariadením vzniknú pri:

• inštaláciou a výmenou neoriginálnych náhradných dielov,

• neprevádzkovaním podľa určení,

• výpadkov elektrického zariadenia pri zanedbaniu elektrických predpisov a požiadaviek VDE 0100, DIN 57113 / VDE 0113. Odporúčame Vám: Pred montážou a uvedením do prevádzky si prečítaj- te celý text návodu na obsluhu. Tento návod na obsluhu by vám mal uľahčiť zozná- menie sa s vaším prístrojom a vašimi možnosťami využitia podľa určenia. Návod na obsluhu obsahuje dôležité pokyny na ob- sluhu; ako s prístrojom bezpečne, odborne a hospo- dárne pracovať a ako obmedzovať možnosť vzniku nebezpečných situácií, znižovať náklady na opravu, eliminovať a zvyšovať spoľahlivosť a životnosť ná- stroja. Navyše k bezpečnostným predpisom tohto návodu na obsluhu je potrebné dbať na miestne platné pred- pisy pre prevádzku tohto prístroja. Návod na obsluhu uchovávajte pri stroji v plastovom puzdre kvôli ochrane pred prachom a vlhkosťou. Každá osoba je povinná prečítať si návod pred za- čiatkom práce a musí postupovať tohto návodu. Na stroji môžu pracovať len osoby, ktoré sú zoznámené s činnosťou stroja a s ním spojenými rizikami. Je po- trebné dodržiavať najnižší vek. Okrem v tomto návode na obsluhu obsiahnutých bezpečnostných pokynov a zvláštnych predpisov va- šej krajiny je potrebné dodržiavať všeobecne uzná- vané predpisy pre prácu s drevoobrábajúcimi strojmi. Nepreberáme ručenie za žiadne nehody alebo ško- dy, ktoré vznikli nedodržaním tohto návodu a bez- pečnostných upozornení. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 56 | SK d) Kábel nepoužívajte na nosenie a vešanie prí- stroja, alebo na vyťahovanie sieťovej zástrč- ky zo zásuvky. Kábel chráňte pred vysokými teplotami, olejom, ostrými hranami alebo po- hybujúcimi sa časťami prístroja. Poškodené alebo zamotané káble zvyšujú riziko zásahu elek- trickým prúdom. e) Ak pracujete s elektrickým náradím vonku, používajte iba také predlžovacie káble, ktoré sú schválené aj pre exteriéry. Používanie pre- dlžovacieho kábla vhodného pre exteriéry znižuje riziko zásahu elektrickým prúdom. f) Ak sa nedá zabrániť prevádzke elektrického prístroja vo vlhkom prostredí, použite ochran- ný vypínač proti chybnému prúdu. Použitie tohto vypínača znižuje riziko zásahu elektrickým prúdom.

a) Buďte vždy opatrní, dávajte pozor na to, čo robíte a k práci s elektrickým náradím pristu- pujte s rozvahou. Prístroj nepoužívajte vte- dy, ak ste unavení, alebo ak ste pod vplyvom drog, alkoholu či medikamentov. Jediný mo- ment nepozornosti pri používaní prístroja môže viesť k závažným poraneniam. b) Noste osobný ochranný výstroj a vždy pou- žívajte ochranné okuliare. Nosenie osobného ochranného výstroja, ako je respirátor, protišmy- ková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, v závislosti od druhu a použitia elektrického náradia, znižuje riziko poranení. c) Zabráňte neúmyselnému uvedeniu do pre- vádzky. Uistite sa, že je elektrický prístroj vypnutý, skôr ako ho budete zapájať na zdroj prúdu, chytať alebo prenášať. Ak máte pri pre- nose prístroja prst na spínači ZAP / VYP alebo je prístroj zapnutý, môže to viesť k nehodám. d) Skôr než prístroj zapnete, odstráňte nastavo- vacie náradie alebo skrutkový kľúč. Náradie alebo kľúč, ktorý sa nachádza v otáčajúcej sa časti prístroja, môže viesť k poraneniam. e) Zabráňte neprirodzenému držaniu tela. Za- bezpečte si stabilný postoj a vždy udržiavajte rovnováhu. Takto môžete mať prístroj najmä v nečakaných situáciách lepšie pod kontrolou. f) Noste vhodný odev. Nenoste široké oblečenie alebo ozdoby. Vlasy, oblečenie a rukavice drž- te čím ďalej od pohybujúcich sa častí. Voľné oblečenie, ozdoby alebo dlhé vlasy sa môžu za- chytiť do pohybujúcich sa častí. g) Keď montujete zariadenia na odsávanie a za- chytávanie prachu, uistite sa, či sú napojené a správne používané. Použitie týchto zariadení znižuje ohrozenia prachom.

5. Všeobecné bezpečnostné

upozornenia m VAROVANIE Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrený tento elektrický prístroj. Zanedbania pri dodržiavaní bezpečnostných upo- zornení a pokynov môžu spôsobiť zásah elektrickým prúdom, požiar a/alebo ťažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia. Pojem „elektrický nástroj“ použitý v bezpečnostných pokynoch sa vzťahuje na elektrické nástroje napája- né zo siete (so sieťovým káblom) a na elektrické ná- stroje napájané z akumulátora (bez sieťového kábla). Pred uvedením Vášho akumulátorového prístroja do prevádzky si bezpodmienečne prečítajte tieto poky- ny:

1) Bezpečnosť pracovného miesta

a) Svoje pracovné miesto udržiavajte čisté a za- bezpečte dobré osvetlenie. Neporiadok a ne- osvetlené pracovné oblasti môžu viesť k úrazom. b) S prístrojom nepracujte v prostredí ohro- zenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektric- ké náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary. c) Počas používania elektrického náradia za- medzte prístup deťom a iným osobám. Odvrá- tenie pozornosti môže znamenať stratu kontroly nad zariadením.

2) Elektrická bezpečnosť

a) Sieťová zástrčka prístroja musí byť zladená so zásuvkou. Sieťová zástrčka sa nesmie ni- jako upravovať. Nepoužívajte adaptéry spolu s prístrojmi vybavenými ochranným uzemne- ním. Neupravované sieťové zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prú- dom. b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, napr. u rúr, vykurovacích zariadení, sporákov a chladničiek. Ak je vaše telo uzem- nené, existuje zvýšené riziko zásahu elektrickým prúdom. c) Prístroj chráňte pred dažďom alebo vlhkos- ťou. Vniknutie vody do elektrického prístroja zvy- šuje riziko zásahu elektrickým prúdom. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 57 | SK Bezpečnostné upozornenia pre píly s priamočia- rym vratným pohybom

• Elektrický prístroj držte len za izolované plo- chy rukoväte, ak vykonávate práce, pri ktorých by vložený nástroj mohol naraziť na skryté elektrické vedenia alebo na vlastné prípojné vedenie. Pri kontakte s vedením, ktoré je pod na- pätím, sa môžu pod napätie dostať aj kovové časti prístroja, čo vedie k zásahu elektrickým prúdom.

• Upevnite a zaistite obrobok na stabilnom pod- klade pomocou zverákov alebo iným spôso- bom. Ak obrobok držíte iba v ruke alebo ho máte pritlačený o telo, zostane labilný, čo môže mať za následok stratu kontroly.

• Pred pílením skontrolujte obrábaný predmet či nie sú v ňom cudzie predmety ako klince alebo skrutky. Odstráňte ich.

• Vždy používajte vhodný pílový list.

• Obrábaný predmet zaistite na pracovnom stole po- mocou upínacích prípravkov.

• Pritlačte len toľko, ako je to práve potrebné na pí- lenie. Pri nadmernom tlaku sa pílový list môže pre- hnúť a zlomiť.

• Zabráňte preťaženiu náradia počas práce.. Starostlivé zaobchádzanie s akumulátorovými nástrojmi a ich používanie

• Nabíjajte akumulátory iba v nabíjacích prístro- joch, ktoré sú výrobcom odporúčané. U nabí- jacieho prístroja, ktorý je vhodný pre určitý druh akumulátorov, existuje nebezpečenstvo požiaru, keď sa používa s inými akumulátormi.

• V elektrických nástrojoch používajte iba pre ne určené akumulátory. Použitie iných akumulátorov môže viesť k poraneniam a k nebezpečenstvu po- žiaru.

• Udržujte nepoužívané akumulátory vzdialene od kancelárskych spiniek, mincí, kľúčov, klin- cov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli zapríčiniť premoste- nie kontaktov. Skrat medzi kontaktmi akumulátora môže mať popáleniny alebo oheň za následok. h) Nenechajte sa ukolísať falošnou bezpečnos- ťou a dbajte na bezpečnostné pravidlá pre elektrické prístroje, aj keď ste vďaka mnoho- násobnému použitiu oboznámení s elektric- kým prístrojom. Ľahkovážne konanie môže v okamihu viesť k ťažkým poraneniam.

4) Bezpečná manipulácia a používanie elektric-

kých nástrojov a) Prístroj nepreťažujte. Pre svoju prácu použí- vajte len vhodné elektrické nástroje. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu. b) Nepoužívajte žiadny elektrický nástroj, ktoré- ho prepínač je poškodený. Elektrický nástroj, ktorý nie je možné zapnúť alebo vypnúť, je ne- bezpečný a musí byť opravený. c) Pred nastavovaním prístroja, výmenou príslu- šenstva alebo odložením prístroja vytiahnite zástrčku zo zásuvky. Tieto preventívne opatre- nia zabránia neúmyselnému štartu prístroja. d) Nepoužívané elektrické nástroje uschovajte mimo dosahu detí. Prístroj nesmú používať osoby, ktoré nie sú s nimi oboznámené alebo ktoré nečítali tieto pokyny. Elektrické nástroje sú nebezpečné, ak ich používajú neskúsené oso- by. e) O prístroj sa dôkladne starajte. Kontrolujte, či bezchybne fungujú pohyblivé časti prístroja a či nie sú zaseknuté, či nie sú zlomené nie- ktoré časti alebo poškodené tak, že negatívne ovplyvňujú funkčnosť prístroja. Pred použí- vaním prístroja musia byť poškodené časti opravené. Príčinou mnohých úrazov je práve zlá údržba elektrických nástrojov. f) Rezné nástroje udržiavajte ostré a čisté. Sta- rostlivo ošetrované rezné nástroje s ostrými rez- nými hranami sa menej zasekávajú a dajú sa ľah- šie viesť. g) Elektrické náradie, príslušenstvo, vkladané nástroje, atď. používajte v súlade s týmito pokynmi a tak, ako je to predpísané pre ten- to špeciálny typ prístroja. Pritom zohľadnite pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné než vyhra- dené účely môže viesť k nebezpečným situáciám. h) Rukoväte a plochy rukovätí udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväte a plochy rukovätí neumožňujú bezpečnú obsluhu a kontrolu elektrického prístroja v nepredvídateľ- ných situáciách.

a) Váš elektrický prístroj nechajte opravovať len kvalikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým sa zabezpečí zachovanie bezpečnosti elektrického prístroja. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 58 | SK

• Používajte len nepoškodené, bezchybné pílové listy. Pokrivené alebo tupé pílové listy sa môžu zlo- miť, negatívne ovplyvniť rez alebo spôsobiť spätný úder.

• Pílový list nebrzďte po vypnutí bočným pritla- čením. Pílový list sa môže poškodiť, zlomiť alebo spôsobiť spätný úder.

• Materiál dobre pevne upnite. Obrábaný materi- ál nepodopierajte rukou alebo nohou. S pracu- júcou pílou sa nedotýkajte predmetov alebo zeme. Je nebezpečenstvo spätného úderu.

• Pre vyhľadávanie skrytých rozvodných vede- ní používajte vhodné vyhľadávacie prístroje, alebo sa informujte v miestnej rozvodnej spo- ločnosti. Kontakt s vedeniami elektrického prúdu môže spôsobiť úraz a oheň, kontakt s plynovým vedením môže spôsobiť výbuch. Poškodené vodo- vodné potrubia môžu spôsobiť poškodenie majetku alebo elektrický úraz.

• Pri práci držte elektrické náradie pevne obomi rukami a udržujte bezpečný postoj. Elektrické náradie veďte bezpečne oboma rukami.

• Obrábaný predmet zaistite. Upevnenie obrába- ného predmetu v upínacom prípravku alebo zverá- ku je bezpečnejšie ako držanie vo vašich rukách.

• Skôr než elektrické náradie odložíte, počkajte, kým sa nezastaví. Nástroj sa môže vzpriečiť a to vedie k strate kontroly elektrického náradia.

• Nepíľte materiály (napr. farby a laky obsahujúce olovo alebo materiály obsahujúce azbest), ktorých prach môže byť zdraviu škodlivý. Upozornenia k akumulátoru Dodržiavajte, prosím, návod na obsluhu akumulá- tora. Upozornenia k nabíjačke a nabíjaniu Dodržiavajte, prosím, návod na obsluhu nabíjačky. Varovanie! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím leká- rom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj. Zvyškové riziká Aj pri používaní elektrického prístroja podľa predpi- sov vždy existujú zvyškové riziká. Nasledujúce ne- bezpečenstvá môžu vzniknúť v súvislosti s konštruk- ciou a prevedenia tohto elektrického prístroja:

• Poškodenia pľúc, ak sa nenosí vhodná ochranu dýchania;

• Pri nesprávnom používaní môže z akumulá- tora unikať tekutina. Vyvarujte sa kontaktu s ňou. Pri náhodnom kontakte opláchnite vodou. Keď sa táto tekutina dostane do očí, prídavne vyhľadajte lekársku pomoc. Uniknutá tekutina môže viesť k podráždeniam pokožky alebo k po- páleninám.

• Zaistite to, že je nástroj vypnutý predtým, než doň vložíte akumulátor. Vkladanie akumulátora do elektrického nástroja, ktorý je zapnutý, môže viesť k nehodám.

• Nevystavujte akumulátor/ elektrický nástroj/ nástroj dlhšiu dobu silnému slnečnému žiare- niu a neodkladajte tieto na vykurovacie telesá. Horúčosť škodí akumulátoru a existuje nebezpe- čenstvo explózie.

• Nechajte zahriaty akumulátor pred nabíjaním vychladnúť.

• Neotvárajte akumulátor a vyvarujte sa mecha- nickým poškodeniam akumulátora. Existuje nebezpečenstvo krátkeho spojenia a môžu unikať pary, ktoré dráždia dýchacie cesty. Postarajte sa o čerstvý vzduch a pri ťažkostiach vyhľadajte lekár- sku pomoc.

• Nepoužívajte batérie, ktoré nie sú dobíjateľné. Nástroj by sa mohol poškodiť. Zvláštne bezpečnostné pokyny pre šabľové píly

• Elektrické náradie držte na izolovaných dr- žadlách, keď vykonávate práce, pri ktorých použitý nástroj sa môže dostať do styku so skrytým elektrickými vedeniami. Dotyk na elek- trické vedenie pod napätím môže spojiť s napätím tiež kovové časti náradia a tak môže nastať úraz elektrickým prúdom.

• Dávajte pozor, aby vodiaca pätka pri pílení bola vždy na obrábanom predmete. Pílový list sa môže vzpriečiť a to vedie k strate kontroly elektric- kého náradia.

• Po ukončení práce vypnite elektrické náradie a pílový list vytiahnite z rezu až keď sa list za- staví. Tak sa vyhnete spätnému úderu a elektrické náradie môžete bezpečne odložiť. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 59 | SK

• Ako príslušenstvo, diely na opotrebovanie a ná- hradné diely používajte len originálne diely. Ná- hradné diely získate u vášho odborného predajcu.

• Pri objednávkach uvádzajte naše výrobné čísla, ako aj typ a rok výroby prístroja. m POZOR Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebez- pečenstvo prehltnutia a udusenia!

m POZOR! Prístroj pred uvedením do prevádzky bezpod- mienečne kompletne zmontujte! V záujme dlhej životnosti akumulátora by ste sa ma- li postarať o včasné opätovné nabitie LI akumuláto- ra. To je potrebné v každom prípade vtedy, keď zistí- te, že sa výkon akumulátorového prístroja začne zni- žovať. Vybratie/vloženie batérie

1. Na vybratie batérie (11) z prístroja stlačte odblo-

vodiacej koľajnice do prístroja. Táto počuteľne zacvakne. Opotrebované akumulátory

• Výrazne skrátená prevádzková doba aj napriek na- bitia ukazuje, že je batéria opotrebovaná a musí sa vymeniť. Používajte iba originálnu náhradnú sadu batérií, ktorú si môžete zakúpiť prostredníctvom zákazníckeho servisu. Montáž Náradie používajte až vtedy, keď je akumulátor úplne nabitý. V prípade neúmyselného zapnutia náradia je nebezpečenstvo úrazu. Pílový list montáž/výmena

• Vždy používajte vhodný pílový list. Výstraha! Akumulátor vytiahnite vždy predtým, než budete vy- konávať nastavenie na prístroji.

• poškodenie zdravia, ktoré sú výsledkom vibrácií pôsobiacich na ruku/rameno, ak sa prístroj používa dlhšiu dobu, alebo ak sa nesprávne vedie a udr- žiava.

• Napriek všetkým prijatým opatreniam môžu pretr- vávať zostatkové riziká, ktoré nie sú očividné.

• Zostatkové riziká je možné minimalizovať, ak sa dodržiavajú bezpečnostné upozornenia, použitie v súlade s určením, ako aj návod na obsluhu.

• Vyhýbajte sa náhodným uvedeniam stroja do pre- vádzky.

• Používajte nástroj, ktorý sa odporúča v tejto príruč- ke. Tým sa zabezpečí optimálne fungovanie stroja.

• Nikdy nevkladajte ruky do pracovnej oblasti, keď je stroj v prevádzke.

Délka tahu: 20 mm Hmotnosť: 2 kg Technické zmeny vyhradené! Hlukové hodnoty m Výstraha! Hluk na pracovisku môže presiahnuť 85 dB (A). V takom prípade sú pre používateľa vy- žadované ochranné hlukové opatrenia (nosiť ochranu sluchu!). Hlukové parametre Hladina akustického výkonu L

87 dB(A) (EN ISO 11201) Nepresnosť K wa/pA 3 dB(A) Hodnota vibrácií Vibrácie a

20,60 m/s² Nepresnosť K

• Odstráňte obalový materiál, ako aj obalové a pre- pravné poistky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. O akýchkoľvek škodách ihneď informujte dopravcu. Na neskoršie reklamácie nebude braný zreteľ.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

• Oboznámte sa so zariadením pred jeho nasadením podľa návodu na obsluhu. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 60 | SK Pílový list montáž:

2. Pre zablokovanie otočte krúžok upínadla (4) späť

do základnej polohy.

3. Potiahnutím pílového listu skontrolujte jeho pevné

uloženie. Odobratie pílového listu:

4. Krúžok upínadla (4) otáčajte v smere šípky a vy-

ťahujte pílový list z upínadla pílového listu. Pre určité práce sa môže pílový list používať otočený až o 180 °. Obsluha Pri práci s náradím noste vhodný odev a prime- rané ochranné vybavenie. Pred každým použi- tím sa presvedčte, či náradie je funkčné. Osobné ochranné prostriedky a funkčné náradie znižujú riziko úrazov a nehôd. Po vypnutí náradia za pílový list ešte pohybuje ďalej o niekoľko centimetrov. Nedotýkajte sa po- hybujúceho sa pílového listu a nebrzďte ho. Je nebezpečenstvo úrazu! Zapnutie a vypnutie Dodržiavajte bezpečný postoj a náradie držte pevne oboma rukami a vzdialené od vášho tela. Pred zap- nutím dávajte pozor na to, aby sa náradie nedotýkalo obrábaného predmetu. Zapnutie:

1. Presvedčte sa, či je vložený akumulátor (11) (viď

„Vybratie/vloženie akumulátora“).

3. S vypínačom zap/vyp (8) môžete plynulo regulo-

vať počet zdvihov. Mierny tlak: nízky počet zdvihov. Väčší tlak: vyšší počet zdvihov. Vypínač zap/vyp nie je možné aretovať. Vypnutie:

4. Uvoľnite vypínač zap/vyp (8).

Nastavenie vodiacej pätky Pre prispôsobenie obrábaného predmetu je vodiaca pätka prestaviteľná a otočná v 4 polohách.

1. Stlačte nastavovacie tlačidlo (5).

2. Vodiacu pätku (2) je teraz možné prestaviť do žia-

danej polohy. Citeľne zapadne.

3. Miernym tlačením na vodiacu pätku (2) je možné

ju natočiť Kmitanie zapnutie/vypnutie Pre zlepšenie pílenia je možné zapnúť kmitavý po- hyb. Pílenie bez kmitania:

• Pre tenké, tvrdé opracovávané predmety ako dre- vené dosky.

• Pre dosiahnutie čistých hrán rezu. Pílenie s kmitaním:

• Pre opracovanie predmetov so strednou a mäkkou pevnosťou ako mäkké a tvrdé drevo, kmeňovina, izolačný materiál. Zapnutie kmitania:

na to, aby sa náradie nedotýkalo obrábaného predmetu.

2. Na obrábaný predmet položte vodiacu pätku.

3. Píľte s rovnomerným posuvom. Píliť môžete vo-

nite náradie. Ponorné pílenie: Ponorné rezy sú technicky náročnejšie a skrývajú vyššie riziko. Vykonávajte ich len vtedy, keď ste s to- uto technikou oboznámený. Ponorné rezy sa môžu vykonávať len do mäkké- ho dreva alebo do sadrokartónu s krátkymi pílo- vými listmi (dĺžka max. 150 mm). Pritom je nebez- pečenstvo spätného úderu a úrazu.

preniknúť do obrábaného predmetu.

3. Keď ste dosiahli hĺbku obrábaného predmetu, píľ-

te ďalej ako obyčajne Presné delenie: S elastickými bimetalovými pílovými listmi (viď Ná- hradné diely/príslušenstvo) môžu sa presne deliť napr. vodovodné rúry na stene. Dávajte pozor na to, aby pílový list bol vždy dlh- ší ako priemer rúry. Pritom je nebezpečenstvo spätného úderu a úrazu. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 61 | SK

12. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. Kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálne- ho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch! Staré zariadenia nevyhadzujte do domového od- padu! Tento symbol upozorňuje na to, že tento výro- bok sa musí zlikvidovať podľa smernice o od- pade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovať s domo- vým odpadom. Tento výrobok sa musí odovzdať na to určenému zbernému stredisku. K tomu môže dôjsť napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stre- disku na recykláciu odpadu z elektrických a elektro- nických zariadení. Neodborné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenci- álne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negatívny vplyv na životné prostredie a zdravie osôb. Odbor- nou likvidáciou tohto výrobku navyše prispievate k efektívnemu využívaniu prírodných zdrojov. Informá- cie o zberných strediskách pre staré zariadenia zís- kate od vašej miestnej správy, verejnoprávnej inšti- túcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elek- trických a elektronických zariadení alebo od vášho odvozu odpadkov.

Nebezpečenstvo! Pred všetkými údržbovými a čistiacimi prácami vy- tiahnite akumulátor. Čistenie

• Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a ne- čistôt. Utrite prístroj čistou utierkou alebo ho vyčis- tite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.

• Odporúčame, aby ste prístroj čistili priamo po kaž- dom použití.

• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmot- né diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elek- trického prístroja zvyšuje riziko úrazu elektrickým prúdom.

Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nezamŕzajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza me- dzi 5 a 30 ˚C. Elektrický prístroj skladujte v originál- nom obale. Elektrický prístroj zakryte, aby ste ho chránili pred prachom alebo vlhkosťou. Návod na obsluhu skladujte pri elektrickom prístroji.

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie die- ly vyžadujúce údržbu. Servisné informácie Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujú- ce diely považované za spotrebný materiál. Diely podliehajúce opotrebeniu*: Pílový list

• nie je bezpodmienečne obsiahnuté v objeme do- dávky! www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 62 | SK

13. Odstraňovanie porúch
