Typ produktu	Piła szablasta bezprzewodowa
Marka	Scheppach
Model	CRS450
Zasilanie	Bateria 20 V (nie dołączona)
Prędkość nominalna	3000 min⁻¹
Skok brzeszczota	20 mm
Waga	2 kg
Poziom mocy akustycznej (L_WA)	98 dB(A)
Poziom ciśnienia akustycznego (L_pA)	87 dB(A)
Wibracje (a_h)	20,60 m/s²
Przeznaczenie	Cięcie drewna, metali, tworzyw sztucznych
Główne funkcje	Płynny rozruch/wyłączenie, regulacja oscylacji (0/1), regulacja płyty oporowej (4 pozycje), cięcie zanurzeniowe
Części w zestawie	Piła szablasta, brzeszczot, instrukcja obsługi
Części zużywające się	Brzeszczot
Konserwacja i czyszczenie	Odłączyć baterię przed czyszczeniem; wilgotna ściereczka z mydłem; nie dopuszczać do przedostania się wody do wnętrza
Przechowywanie	Miejsce ciemne, suche, chronione przed mrozem, temperatura 5-30 °C
Bezpieczeństwo	Obowiązkowe stosowanie ochronników słuchu, maski przeciwpyłowej, okularów ochronnych, rękawic
Naprawialność	Brak wewnętrznych części wymagających konserwacji; naprawa przez autoryzowany serwis
Gwarancja	Ustawowy okres gwarancji, wadliwe części wymieniane bezpłatnie
Informacje ogólne	Producent: Scheppach; zastrzeżenie możliwości zmian technicznych

Często zadawane pytania - CRS450 SCHEPPACH

Jaki typ baterii jest potrzebny do piły szablastej CRS450?

Piła szablasta CRS450 działa wyłącznie z bateriami Scheppach 20 V (nie dołączonymi do zestawu). Należy przestrzegać instrukcji obsługi baterii.

Jak zamontować i wymienić brzeszczot?

Najpierw odłącz baterię. Obróć pierścień mocujący w kierunku strzałki, włóż brzeszczot do oporu, a następnie zwolnij pierścień, aby go zablokować. Aby wyjąć, obróć pierścień i pociągnij brzeszczot. Zawsze noś rękawice ochronne.

Jak wyregulować płytę oporową?

Naciśnij przycisk regulacji (oznaczenie 5). Płytę oporową można ustawić w 4 pozycjach i obraca się. Słyszalne kliknięcie potwierdza zaskoczenie.

Jak włączyć lub wyłączyć oscylację?

Ustaw przełącznik obrotowy (oznaczenie 6) w pozycji « 1 », aby włączyć oscylację, i w pozycji « 0 », aby ją wyłączyć. Oscylacja poprawia postęp piły w miękkich materiałach.

Czy można wykonywać cięcia zanurzeniowe tą piłą?

Tak, tylko w miękkich materiałach (drewno, płyty gipsowo-kartonowe) z krótkim brzeszczotem (maks. 150 mm). Umieść przednią krawędź płyty oporowej na przedmiocie, uruchom urządzenie, a następnie powoli zanurz brzeszczot.

Co zrobić, jeśli piła nie uruchamia się?

Sprawdź, czy bateria jest naładowana i prawidłowo zainstalowana. Jeśli problem nadal występuje, przełącznik, silnik lub bateria mogą być uszkodzone. Skontaktuj się z autoryzowanym centrum serwisowym.

Jak wyczyścić piłę szablastą CRS450?

Odłącz baterię przed czyszczeniem. Użyj wilgotnej ściereczki z odrobiną łagodnego mydła. Nie używaj agresywnych środków i unikaj dostania się wody do wnętrza urządzenia.

Jakie środki ochrony są zalecane?

Obowiązkowo noś okulary ochronne, ochronniki słuchu, maskę przeciwpyłową i rękawice robocze. Zmniejsza to ryzyko obrażeń.

Gdzie mogę znaleźć części zamienne?

Części zużywające się, takie jak brzeszczot, są dostępne u specjalistycznego sprzedawcy. Używaj wyłącznie oryginalnych części Scheppach. Podaj numer artykułu, typ i rok produkcji.

Jak przechowywać piłę szablastą po użyciu?

Przechowuj urządzenie w ciemnym, suchym i chronionym przed mrozem miejscu, poza zasięgiem dzieci. Optymalna temperatura przechowywania wynosi od 5 °C do 30 °C. Najlepiej używać oryginalnego opakowania.

INSTRUKCJA OBSŁUGI CRS450 SCHEPPACH

Użycie symboli w niniejszej instrukcji ma na celu zwrócenie uwagi na możliwe zagrożenia. Symbole bezpieczeństwa i wyjaśnienia im towarzyszące muszą być całkowicie zrozumiałe. Ostrzeżenia same w sobie nie usuwają ryzyka i nie mogą zastąpić właściwych działań w celu zapobiegania wypadkom.

	Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek bezpieczeństwa!
	Nosić nauszniki ochronne Hałas powoduje postępującą utratę słuchu.
	W przypadku emisji pyłu nosić maskę chroniącą drogi oddechowe! Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!
	Nosić okulary ochronne! W czasie pracy może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków.
	Nosić rękawice ochronne.

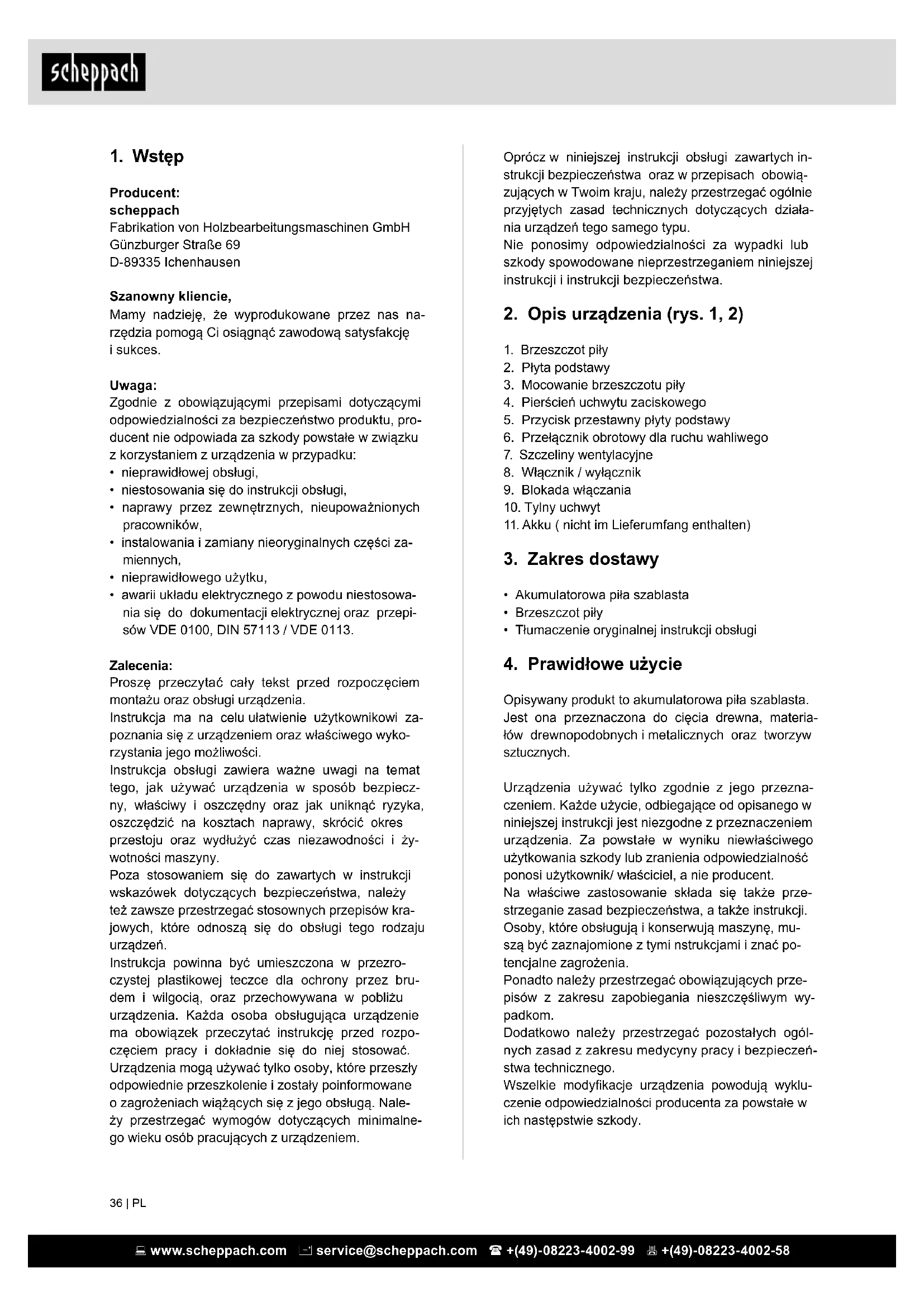

1. Wstęp

Producent:

scheppach

Mamy nadzieję, że wyprodukowane przez nas narzędzia pomogą Ci osiągnąć zawodową satysfakcję i sukces.

Uwaga:

Zgodnie z obowiązującymi przepisami dotyczącymi odpowiedzialności za bezpieczeństwo produktu, producent nie odpowiada za szkody powstałe w związku z korzystaniem z urządzenia w przypadku:

• nieprawidłowej obsługi,
• niestosowania się do instrukcji obsługi,
• naprawy przez zewnętrznych, nieupoważnionych pracowników,
• instalowania i zamiany nieoryginalnych części zamiennych,
• nieprawidłowego użytku,
• awarii układu elektrycznego z powodu niestosowania się do dokumentacji elektrycznej oraz przepisów VDE 0100, DIN 57113 / VDE 0113.

Zalecenia:

Proszę przeczytać cały tekst przed rozpoczęciem montażu oraz obsługi urządzenia.

Instrukcja ma na celu ułatwienie użytkownikowi zapoznania się z urządzeniem oraz właściwego wykorzystania jego możliwości.

Instrukcja obsługi zawiera ważne uwagi na temat tego, jak używać urządzenia w sposób bezpieczny, właściwy i oszczędny oraz jak uniknąć ryzyka, oszczędzić na kosztach naprawy, skrócić okres przestoju oraz wydłużyć czas niezawodności i żywotności maszyny.

Poza stosowaniem się do zawartych w instrukcji wskazówek dotyczących bezpieczeństwa, należy też zawsze przestrzegać stosownych przepisów krajowych, które odnoszą się do obsługi tego rodzaju urządzeń.

Instrukcja powinna być umieszczona w przezroczystej plastikowej teczce dla ochrony przez brudem i wilgocią, oraz przechowywana w pobliżu urządzenia. Każda osoba obsługująca urządzenie ma obowiązek przeczytać instrukcję przed rozpoczęciem pracy i dokładnie się do niej stosować. Urządzenia mogą używać tylko osoby, które przeszły odpowiednie przeszkolenie i zostały poinformowane o zagrożeniach wiążących się z jego obsługą. Należy przestrzegać wymogów dotyczących minimalnego wieku osób pracujących z urządzeniem.

Oprócz w niniejszej instrukcji obsługi zawartych instrukcji bezpieczeństwa oraz w przepisach obowiązujących w Twoim kraju, należy przestrzegać ogólnie przyjętych zasad technicznych dotyczących działania urządzeń tego samego typu.

Nie ponosimy odpowiedzialności za wypadki lub szkody spowodowane nieprzestrzeganiem niniejszej instrukcji i instrukcji bezpieczeństwa.

2. Opis urządzenia (rys. 1, 2)

1. Brzeszczot piły
2. Płyta podstawy
3. Mocowanie brzeszczotu piły
4. Pierścień uchwytu zaciskowego
5. Przycisk przestawny płyty podstawy
6. Przełącznik obrotowy dla ruchu wahliwego
7. Szczeliny wentylacyjne
8. Włącznik / wyłącznik
9. Blokada włączania
10. Tylny uchwyt
11. Akku (nicht im Lieferumfang enthalten)

3. Zakres dostawy

• Akumulatorowa piła szablasta
• Brzeszczot piły
• Tłumaczenie oryginalnej instrukcji obsługi

4. Prawidłowe użycie

Opisywany produkt to akumulatorowa piła szablasta. Jest ona przeznaczona do cięcia drewna, materiałów drewnopodobnych i metalicznych oraz tworzyw sztucznych.

Urządzenia używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent.

Na właściwe zastosowanie składa się także prze- strzeganie zasad bezpieczeństwa, a także instrukcji.

Osoby, które obsługują i konserwują maszynę, muszą być zaznajomione z tymi nstrukcjami i znać potencjalne zagrożenia.

Ponadto należy przestrzegać obowiązujących przepisów z zakresu zapobiegania nieszczęśliwym wypadkom.

Dodatkowo należy przestrzegać pozostałych ogólnych zasad z zakresu medycyny pracy i bezpieczeństwa technicznego.

Wszelkie modyfikacje urządzenia powodują wykluczenie odpowiedzialności producenta za powstałe w ich następstwie szkody.

Maszyna może być używana wyłącznie wraz z oryginalnym wyposażeniem i oprzyrządowaniem producenta.

Należy postępować zgodnie z instrukcjami producenta dot. bezpieczeństwa, obsługi i konserwacji, a także pomiarami wskazanymi w danych technicznych.

Należy pamiętać, że urządzenia produkowane nie zostały przeznaczone do użytku komercyjnego, rzemieślniczego lub przemysłowego. Nie ponosimy żadnej odpowiedzialności za nasz produkt, jeśli jest on używany w celach komercyjnych, rzemieślniczych, przemysłowych lub podobnych.

5. Ogólnewskazówki dotyczące bezpieczeństwa

⚠ OSTRZEŻENIE

Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i instrukcje oraz przestudiować wszystkie ilustracje i parametry techniczne dostarczone wraz z niniejszym narzędziem elektrycznym.

Nieprzestrzeganie wskazówek i instrukcji bezpieczeństwa może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia!

Zachować na przyszłość wszystkie wskazówki bezpieczeństwa i instrukcje.

Używany we wskazówkach bezpieczeństwa termin „narzędzie elektryczne” odnosi się do narzędzi elektrycznych zasilanych z sieci (za pomocą kabla zasilającego) oraz do narzędzi elektrycznych zasilanych za pomocą akumulatora (bez kabla zasilającego).

Przed uruchomieniem tego urządzenia akumulatorowego należy bez względunie zapoznać się z poniższymi wskazówkami:

1) Bezpieczeństwo miejsca pracy
a) Utrzymywać stanowisko pracy w czystości i dobrze oświetlone. Nieporządek i nieoświetlone obszary robocze mogą prowadzić.
b) Nie pracuj przy użyciu urządzenia w otoczeniu zagrożonym eksplozją, w którym znajdują się palne ciecze, gazy lub pyły. Urządzenia elektryczne wytwarzają iskry, które mogą zapalić pył lub pary.
c) Podczas użytkowania urządzenia elektrycznego trzymaj dzieci i inne osoby z daleka od urządzenia. Przy odchyleniu możesz stracić kontrolę nad urządzeniem.

2) Bezpieczeństwo elektryczne
a) Wtyk sieciowy urządzenia musi pasować do wtykowego gniazdka sieciowego. W żaden sposób nie wolno zmieniać wtyku sieciowego urządzenia. Nie używaj żadnych wtyków adapterowych razem z urządzeniami wyposażonymi w uziemienie ochronne. Niezmienione wtyki sieciowe i pasujące wtykowe gniazdka sieciowe zmniejszają ryzyko porażenia prądem elektrycznym.
b) Unikaj kontaktu fizycznego z powierzchnia- mi uziemionymi takimi jak powierzchnie rur, grzejników, kuchni elektrycznych i lodówek. Istnieje podwyższone niebezpieczeństwo pora- żenia prądem elektrycznym, gdy twoje ciało jest uziemione.
c) Trzymaj urządzenie z daleka od deszczu i wil- goci. Wniknięcie wody do urządzenia elektrycz- nego zwiększa ryzyko porażenia prądem elek- trycznym.
d) Nie używaj kabla sieciowego w sposób sprzeczny z jego przeznaczeniem, tj. do noszenia urządzenia, zawieszania urzą dzenie lub do wyciągania wtyku sieciowego z wtykowego gniazdka sieciowego. Trzymaj kabel z daleka od gorąca, oleju, ostrych krawędzi lub poruszających się części urządzeń. Uszkodzone lub popłatane kable zwiększają ryzyko porażenia prądem elektrycznym.
e) Gdy pracujesz z urządzeniem elektrycznym na dworze używaj wyłącznie przedłużaczy, które są dopuszczone również do pracy na dworze. Użycie przedłużacza przystosowanego do stosowania na dworze zmniejsza ryzyko porażenia prądem elektrycznym.
f) Jeśli praca elektronarzędzia w otoczeniu wilgotnym jest nie do uniknięcia, należy zastosować wyłącznik prądu uszkodzeniowego. Zastosowanie wyłącznika prądu uszkodzeniowego zapobiega niebezpieczeństwu porażenia prądem elektrycznym.
3) Bezpieczeństwo osób
a) Bądź stale uważny, zwracaj uwagę na to co robisz i postępuj rozsądnie w trakcie pracy z narzędziem elektrycznym. Nie używaj narzędzia, gdy jesteś zmęczony lub znajdujesz się pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi przy użytkowaniu urządzenia może prowadzić do poważnych obrażeń ciała.
b) Noś osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego takiego jak maska przeciwpyłowa, buty antypoślizgowe, kask ochronny lub ochrona słuchu stosownie do sposobu użytkowania narzędzia elektrycznego zmniejsza ryzyko obrażeń ciała.

c) Unikaj niezamierzonego uruchomienia. Upewnij się, że narzędzie elektryczne jest wyłączone zanim podłączysz je do zasilania prądowego, uchwycisz je lub będziesz je przenosił. Jeżeli podczas przenoszenia urządzenia będziesz trzymał palec na przełączniku WŁĄCZ. / WYŁĄCZ. lub jeżeli urządzenie jest włączone, to może to prowadzić do nieszczęśliwych wypadków.
d) Usuń narzędzia do nastawiania urządzenia lub klucze płaskie zanim włączysz urządzenie. Narzędzie lub klucz, który znajduje się w obracającej się części urządzenia może prowadzić do obrażeń ciała.
e) Unikaj nienormalnej postawy ciała. Zadbaj o pewne stanowisko i w każdej chwili utrzymuj równowagę. Dzięki temu będziesz mógł lepiej kontrolować urządzenie, zwłaszcza w nieoczeki-wanych sytuacjach.
f) Noś odpowiednią odzież. Nie noś obszernej odzieży ani biżuterii. Trzymaj włosy, odzież i rękawice z daleka od poruszających się części. Luźna odzież, biżuteria lub długie włosy mogą zostać uchwycone przez poruszające się części.
g) Jeżeli zostaną zamontowane urządzenia do odsysania i wychwytywania pyłu, to upewnij się, że są one podłączone i że będą prawidłowo używane. Używanie tych urządzeń zmniejsza zagrożenie wywoływane pyłem.
h) Przestrzegamy przed złudnym poczuciem bezpieczeństwa i ignorowaniem zasad bezpieczeństwa dla elektronarzędzi, również gdy użytkownik w wyniku wielokrotnego użycia jest zaznajomiony z obsługą narzędzia elektrycznego. Brak czujności może w ułamku sekundy doprowadzić do powstania ciężkich obrażeń.
4) Staranne obchodzenie się i użytkowanie narzędzi elektrycznych
a) Nie przeciążaj urządzenia. Używaj do swojej pracy przeznaczonego do niej narzędzia elektrycznego. Za pomocą odpowiedniego narzędzia elektrycznego pracujesz lepiej i bezpieczniej w danym zakresie robót.
b) Nie używaj żadnego narzędzia elektrycznego, którego przełącznik jest uszkodzony. Narzędzie elektryczne, które nie daje się już więcej włączyć lub wyłączyć, jest niebezpieczne i musi zostać naprawione.
c) Zanim przeprowadzisz nastawy urządzenia, wymienisz części osprzętu lub odłożysz urządzenie wyciągnij wtyczkę sieciową z sieciowego gniazdka wtykowego. Ten środek ostrożności zapobiega niezamierzonemu startowi urządzenia.

d) Przechowuj nieużywane narzędzia elektryczne poza zasięgiem dzieci. Nie pozwól na użytkowanie urządzenia osobom, które nie są z nim obznajomione lub nie przeczytały niniejszych instrukcji. Narzędzia elektryczne są niebezpieczne, gdy są używane przez osoby niedoświadczone.

e) Pielęgnuj starannie urządzenie. Sprawdź, czy ruchome części urządzenia funkcjonują nie-nagannie i nie zakleszczają się, czy części urządzenia nie są złamane lub uszkodzone w takim stopniu, że funkcjonowanie urządzenia jest szczuplone. Zleć naprawę uszkodzonych części przed użyciem urządzenia. Przyczyną wielu wypadków są żle konserwowane narzędzia elektryczne.

f) Utrzymuj narzędzia tnące w stanie ostrym i czystym. Starannie pielęgnowane narzędzia tnące o ostrych krawędziach tnących mniej zakleszczają się i dają się łatwiej prowadzić.

g) Używać elektronarzędzi, części akcesoryjnych, narzędzia wstawiania itp. zgodnie z niniejszą instrukcją. Należy wziąć pod uwagę warunki pracy i czynność, która ma być przeprowadzona. Używanie elektronarzędzi do zastosowań innych niż zgodnie z ich przeznaczeniem może spowodować niebezpieczeństwo.

h) Uchwyty i powierzchnie chwytowe utrzymywać w stanie suchym, czystym i wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

5) Serwisowanie

a) Urządzenie powinno być naprawiane wyłącznie przez wykwalifikowanych specjalistów i należy zawsze stosować oryginalne części zamienne do naprawy. Służy to utrzymaniu bezpieczeństwa narzędzia.

Wskazówki bezpieczeństwa dla pilarek o ruchu posuwisto-zwrotnym

• Podczas wykonywania czynności, w trakcie których narzędzie robocze może natrafić na ukryte przewody prądowe lub własny kabel przyłączeniowy, należy trzymać elektronarzędzie za izolowane powierzchnie chwytowe.
  Kontakt z przewodem pod napięciem może spowodować, że również metalowe części urządzenia znajdują się pod napięciem i doprowadzić do porażenia prądem.

- Zamocować i zabezpieczyć przedmiot obrabiany przy użyciu zacisków lub w inny sposób na stabilnej podkładce. Przytrzymywanie obrabianego przedmiotu ręką lub opieranie go o swoje ciało powoduje, że jest on niestabilny i może prowadzić do utraty kontroli.

DODATKOWE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

Uwaga! Zagrożenie szkód osobowych i rzeczowych!

• Nie stosować tępych, wygiętych lub uszkodzonych w inny sposób brzeszczotów piły.
• Przed piłowaniem sprawdzić obrabiany przedmiot pod kątem ukrytych ciał obcych takich jak gwożdzie, śruby. Usunąć je.
• Zawsze stosować odpowiedni brzeszczot piły.
• Zabezpieczyć obrabiany przedmiot za pomocą urządzeń napinających przy stole warsztatowym.
• Stosować tylko taki nacisk, jaki jest w danej chwili niezbędny do piłowania. Przy nadmiernym nacisku brzeszczot piły może się wygiąć i pęknąć.
• Jeżeli brzeszczot piły jest wychylony, natychmiast wyłączyć urządzenie. Rozstawić rzaz i ostrożnie wyciągnąć brzeszczot piły.
• Podczas pracy ustawiać się zawsze bokiem do piły.
• Zawsze dbać o dobrą wentylację stanowiska pracy.
• Unikać nadmiernego obciążenia urządzenia podczas pracy.

Staranne obchodzenie się z narzędziami akumulatorowymi oraz ich odpowiednie stosowanie

• Akumulatory ładować tylko w ładowarkach zalecanych przez producenta. W przypadku ładowarki przeznaczonej do konkretnego rodzaju akumulatorów, gdy zostanie używa z innymi akumulatorami, istnieje niebezpieczeństwo pożaru.
• W narzędziach elektrycznych stosować wyłącznie przewidziane dla nich akumulatory. Użycie innych akumulatorów może prowadzić do obrażeń i niebezpieczeństwa pożaru.
• Akumulatory nie będące w użyciu trzymać z dala od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby powodować zmostkowanie styków. Zwarcie między stykami akumulatora może skutkować poparzeniami lub pożarem.
• W przypadku nieprawidłowo użycia z akumulatora może wydobyć się płyn. Unikać z nim kontaktu. W razie przypadkowego kontaktu opłukać wodą. Jeśli płyn dostanie się do oczu, dodatkowo zasięgnąć porady lekarza. Wydobywający się płyn akumulatorowy może powodować podrażnienia skóry lub oparzenia.
• Upewnić się, czy urządzenie jest wyłączone, zanim zostanie zastosowany akumulator. Zastosowanie akumulatora w narzędziu elektrycznym, które jest włączone, może prowadzić do wypadków.

• Baterie ładować tylko w obszarze wewnętrznym, ponieważ ładowarka jest przeznaczona tylko do tego celu. Niebezpieczeństwo porażenia prądem elektrycznym.

• Aby zredukować ryzyko porażenia prądem elektrycznym, przed czyszczeniem wyciągnąć wtyczkę ładowarki z gniazdka.

• Nie wystawiać akumulatora przez dłuższy czas na działanie promieniowania słonecznego i nie umieszczać go na grzejnikach. Ciepło szkodzi akumulatorowi i istnieje zagrożenie wybuchem.
• Nagrzany akumulator zostawić do ochłodzenia przed ładowaniem.
• Nie otwierać akumulatora i unikać mechanicznego uszkodzenia akumulatora. Istnieje zagrożenie zwarcia i mogą wyciekać opary, które podrażniają drogi oddechowe. Zadbać o dopływ świeżego powietrza i w razie dolegliwości skontaktować się z lekarzem.
• Nie stosować baterii, które nie nadają się do ponownego naładowania. Urządzenie może zostać uszkodzone.

Specjalne wskazówki dotyczące bezpieczeństwa dla piły szablastej

• Podczas wykonywania czynności, przy których narzędzie elektryczne może natrafić na ukryte przewody prądowe, trzymać elektronarzędzie za izolowane powierzchnie chwytowe. Kontakt z przewodem pod napięciem może spowodować, że również metalowe części urządzenia znajdą się pod napięciem, i doprowadzić do porażenia prądem.
• Ręce trzymać z dala od obszaru piłowania. Nie sięgać pod obrabiany element. W razie kontaktu z brzeszczotem piły istnieje niebezpieczeństwo obrażeń.
• Do obrabianego przedmiotu przykładać włączone narzędzie elektryczne. Istnieje zagrożenie odbicia, jeżeli stosowane narzędzie przechyli się w obrabianym przedmiocie.
• Zwracać uwagę, aby płyta podstawy podczas piłowania zawsze przylegała do obrabianego przedmiotu. Brzeszczot piły może się przechylić i doprowadzić do utraty kontroli nad narzędziem elektrycznym.
• Po zakończeniu procesu pracy wyłączyć narzędzie elektryczne i wyciągnąć brzeszczot piły z nacięcia dopiero, gdy się on całkowicie zatrzyma. W ten sposób można uniknąć odbicia i bezpiecznie odłożyć narzędzie elektryczne.
• Stosować wyłącznie nieuszkodzone, sprawne brzeszczoty piły. Wygięte lub nieostre brzeszczoty piły mogą pęknąć, negatywnie wpływać na cięcie lub spowodować odbicie.

• Po wyłączeniu nie wyhamowywać brzeszczotu piły poprzez boczne dociskanie. Brzeszczot piły może się uszkodzić, pęknąć lub spowodować odbicie.

• Dobrze naprężyć materiał. Nie podpierać obrabianego przedmiotu ręką lub nogą. Nie dotykać żadnych przedmiotów lub podłoża pracującą piłą. Istnieje niebezpieczeństwo odbicia.

• Stosować odpowiednie urządzenia do wyszukiwania, aby wyczuć ukryte przewody zasilające, lub zasięgnąć w tym celu informacji we właściwej firmie zasilającej. Kontakt z przewodami elektrycznymi może spowodować porażenie prądem elektrycznym i pożar, a kontakt z przewodem gazu wybuch. Uszkodzenie przewodu wodnego może spowodować uszkodzenia rzeczowe i porażenie prądem elektrycznym.
• Podczas pracy narzędzie elektryczne trzymać stabilnie obiema rękami i zadbać o bezpieczną pozycję. Bezpieczne prowadzenie narzędzia elektrycznego odbywa się za pomocą dwóch rąk.
• Zabezpieczyć obrabiany przedmiot. Obrabiany przedmiot, który jest przytrzymywany narzędzia mi napinającymi lub imadłem, jest pewniejszy niż przedmiot przytrzymywany ręką.
• Przed odłożeniem narzędzia elektrycznego odczekać, aż się ono całkowicie zatrzyma. Stosowane narzędzie elektryczne może się przechylić i doprowadzić do utraty kontroli nad narzędziem elektrycznym.
• Nie piłować materiałów (np. farb i lakierów zawierających ołów lub materiałów zawierających azbest), których pyły mogą być szkodliwe dla zdrowia.

Wskazówki dotyczące akumulatora

Należy przestrzegać instrukcji obsługi akumulatora.

Wskazówki dotyczące ładowarki i przebieg ładowania

Należy przestrzegać instrukcji obsługi ładowarki.

Ostrzeżenie! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

Ryzyka szczątkowe

Nawet jeśli niniejsze narzędzie elektryczne jest ob- stugiwane zgodnie z instrukcją, zawsze pozostaje ryzyko szczątkowe. Poniższe zagrożenia mogą wystąpić w związku z konstrukcją i wykonaniem niniejszego narzędzia elektrycznego:

• Obrażenia dróg oddechowych w przypadku niesto-sowania odpowiedniej ochrony dróg oddechowych.
• Rany cięte

• Uszkodzenie słuchu w razie niezakładania odpowiednich nauszników ochronnych.

• Uszczerbek na zdrowiu spowodowany organiem rąk i ramion w przypadku używania urządzenia przez dłuższy czas lub prowadzenia czy też konserwowania go w sposób nieprawidłowy.

• Ponadto, pomimo wszelkich podjętych kroków, mogą się pojawić ukryte ryzyka szczątkowe.
• Ryzyka szczątkowe można zminimalizować przestrzegając rozdziału „Wskazówki bezpieczeństwa” oraz „Użytkowanie zgodn
• Unikać przypadkowego uruchamiania maszyny.
• Stosować narzędzia zalecane w niniejszym podręczniku. Zapewni to optymalną wydajność urządzenia.
• Nie zbliżać rąk do obszaru roboczego, gdy maszy-na jest uruchomiona.

6. Dane techniczne

Zasilanie silnika w napięcie: 20 V

Znamionowa prędkość obrotowa: 3000 min	-1
Suwak na nogę: 20 mm
Waga: 2 kg

Zmiany techniczne zastrzeżone!

Hałas i wibracje

⚠ Ostrzeżenie! Hałas w miejscu pracy może przekroczyć 85 dB (A) W tym przypadku jest konieczne użycie środków ochronny przed hałasem (Nosić nauszniki przeciwhałasowe!).

Hałas

Poziom mocy akustyczne L_WA 98 dB(A)

(EN ISO 3744)

Poziom ciśnienia akustycznego L_pA 87 dB(A)

(EN ISO 11201)

Odchylenie K_wa/pA 3 dB(A)

Wartość wibracji

Poziom drgań a_h 20,60 m/s²

Odchylenie K_h 1,5 m/s²

7. Rozpakowanie

• Otwórz opakowanie i ostrożnie wyjmij urządzenie.
• Usuń materiał opakowania samo opakowanie i mocowania transportowe, (jeśli dotyczy).
• Należy sprawdzić, czy dostawa jest kompletna.
• Sprawdź urządzenie oraz części dodatkowe pod kątem uszkodzeń powstałych w trakcie transportu. W przypadku reklamacji należy niezwłocznie skontaktować się z dystrybutorem. Zażalenia składane w późniejszym terminie nie będą rozpatrywane.
• W miarę możliwości należy zachować oryginalne opakowanie do czasu wygaśnięcia gwarancji.

• Przed rozpoczęciem obsługi urządzenia upewnij się, że zapoznałeś się z instrukcją obsługi.

• Należy używać wyłącznie oryginalnych części przy wymianie akcesoriów, materiałów eksploatacyjnych i części zamiennych. Urządzenia zamienne są dostępne u lokalnego dystrybutora.

• W zamówieniu należy wpisać nasz kod towaru, model urządzenia oraz rok produkcji.

⚠ UWAGA

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Nie pozwalać dzieciom na zabawę plastikowymi torebkami, foliami lub małymi częściami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

8. Montaż

⚠ UWAGA!

Przed uruchomieniem urządzenie koniecznie całkowicie zmontować!

W celu zapewnienia długiej żywotności akumulatora litowego należy w odpowiednim czasie ponownie go ładować. Jest to zawsze konieczne po stwierdzeniu spadku wydajności urządzenia akumulatorowego.

Wyciąganie/umieszczanie akumulatora

1. W celu wyjęcia akumulatora (11) z urządzenia nacisnąć przycisk odblokowujący (12) na akumulatorze i wyjąć akumulator.
2. W celu umieszczenia akumulatora (11) w urządzeniu wsunąć akumulator wzdłuż szyny prowadzącej do urządzenia. Zablokowuje się on w słyszalny sposób.

Zużyte akumulatory

- Znacznie skrócony czas eksploatacji mimo naładowania wskazuje na zużycie akumulatora i na konieczność jego wymiany. Stosować tylko akumulator zamienny, który można zakupić przez Dział Obsługi Klienta.

Montaż

Akumulator umieścić dopiero, gdy urządzenie jest całkowicie zamontowane. W razie niezamierzonego włączenia urządzenia istnieje ryzyko wystąpienia obrażeń.

Montaż/wymiana brzeszczotu piły

- Przy kontakcie z brzeszczotem piły nosić stale rękawice ochronne, aby zapobiec ranom ciętym.

Uwaga, niebezpieczeństwo obrażeń!

• Nie stosować tępych, wygiętych lub uszkodzonych w inny sposób brzeszczotów piły.
• Zawsze stosować odpowiedni brzeszczot piły.

Ostrzeżenie!

Przed przystąpieniem do wykonywania ustawień w urządzeniu zawsze wyciągać akumulator.

Montaż brzeszczotu piły:

1. Obrócić pierścień uchwytu zaciskowego (4) w kierunku strzałki i umieścić trzpień brzeszczotu piły (1) do oporu w szczelinie mocowania brzeszczotu piły (3).
2. W celu zablokowania obrócić pierścień uchwytu zaciskowego (4) ponownie do pozycji wyjściowej.
3. Ciągnąc za brzeszczot piły, sprawdzić stabilne osadzenie.

Usuwanie brzeszczotu piły:

1. Obrócić pierścień uchwytu zaciskowego (4) w kierunku strzałki i wyjąć brzeszczot piły z mocowania.

Do określonych prac można także stosować brzeszczot piły obrócony o 180°.

Obstuga

Podczas pracy z urządzeniem stosować odpowiednią odzież i odpowiednie wyposażenie ochronne. Przed każdym zastosowaniem urządzenia upewnić się, że jest ono sprawne. Indywidualne wyposażenie ochronne i funkcjonalne urządzenie zapobiegają ryzyku obrażeń i wypadkom.

Po wyłączeniu urządzenia brzeszczot piły porusza się jeszcze przez kilka sekund. Nie dotykać poruszającego się brzeszczotu piły i nie wyhamowywać go. Istnieje niebezpieczeństwo odniesienia obrażeń!

Włączanie i wyłączanie

Zwracać uwagę na stabilną pozycję i trzymać stabilnie urządzenie obiema rękoma, zachowując odstęp od własnego ciała. Przed włączeniem zwracać uwagę, czy urządzenie nie dotyka obrabianego przedmiotu.

Włączanie:

1. Upewnić się, że akumulator (11) jest umieszczony (patrz „Wyjmowanie/umieszczanie akumulatora”).
2. Nacisnąć blokadę włączania (9) i Włącznik/Wyłącznik (8), zwolnić następnie blokadę włączania (9).
3. Za pomocą włącznika/wyłącznika (8) można bezstopniowo regulować liczbę skoków.

Lekki docisk: niska liczba skoków.

Duży docisk: wysoka liczba skoków..

Włącznika/wyłącznika nie można zablokować.

Wyłączanie:

1. Zwolnić włącznik/wyłącznik (8).

Ustawianie płyty podstawy

W celu dopasowania do obrabianego przedmiotu płytę podstawy można ustawiać w 4 pozycjach i wychyłać.

1. Wcisnąć przycisk przestawny (5).
2. Można teraz przestawić płytę podstawy (2) na wybraną pozycję. Zablokowuje się ona w słyszalny sposób.
3. Lekki docisk płyty podstawy (2) sprawia, że można ją wychylać.

Załączanie/wyłączanie ruchu wahliwego

W celu polepszenia postępu piły można włączyć ruch wahliwy.

Piłowanie bez ruchu wahliwego:

• Dla cienkich, twardych obrabianych przedmiotów takich jak płyty z drewna.
• W celu osiągnięcia czystych krawędzi cięcia.

Piłowanie z ruchem wahliwym:

- Do przetwarzania obrabianych przedmiotów o średniej lub niskiej twardości, przykładowo drewno miękkie i twarde, drewno, materiał izolacyjny.

Załączanie ruchu wahliwego:

1. Ustawić przełącznik obrotowy (6) w pozycji „1”.

Wyłączanie ruchu wahliwego:

1. Ustawić przełącznik obrotowy (6) w pozycji „0”.

Standardowe piłowanie:

1. Włączyć urządzenie. Przed włączeniem zwracać uwagę, czy urządzenie nie dotyka obrabianego przedmiotu.
2. Umieścić płytę podstawy na obrabianym przedmiocie.
3. Piłować równomiernym posuwem. Można piłować poziomo (patrz ), ukośnie lub pionowo (patrz ).
4. Po zakończeniu pracy wyjąć brzeszczot piły z rzazu, a następnie wyłączyć urządzenie.

Piłowanie zanurzeniowe:

Cięcia zanurzeniowe są bardziej wymagające pod względem technicznym i są związane z większym ryzykiem. Należy je wykonywać tylko, jeżeli posiada się doświadczenie w tym zakresie.

Cięcia zanurzeniowe wolno wykonywać tylko w miękkich materiałach, typu drewno lub karton gipsowy, i tylko z krótkimi brzeszczotami piły (maks. 150 mm długości). Istnieje niebezpieczeństwo odbicia i obrażeń.

1. Umieścić przednią krawędź płyty podstawy (2) na obrabianym przedmiocie, tak by brzeszczot pły (1) nie dotykał obrabianego przedmiotu.
2. Włączyć urządzenie i pozwolić na powolne zanurzenie brzeszczotu piły (1) w obrabianym przedmiocie.
3. Jeżeli głębokość obrabianego przedmiotu jest przedzielona, piłować dalej tak jak zazwyczaj.

Rozdzielanie w jednej linii:

Za pomocą elastycznych, bimetalowych brzeszczotów piły (patrz Części zamienne/Akcesoria) można np. oddzielić rury wody w jednej linii przy ścianie.

Zwracać uwagę, aby brzeszczot piły był zawsze dłuższy niż średnica rury. Istnieje niebezpieczeństwo odbicia i obrażeń.

9. Czyszczenie

Zagrożenie!

Przed rozpoczęciem wszelkich czynności związanych z czyszczeniem wyciągnąć akumulator.

Czyszczenie

• W miarę możliwości zabezpieczenia, szczeliny wentylacyjne i obudowę silnika powinny być wolne od pyłu i zanieczyszczeń. Urządzenie przecierać czystą szmatką lub przedmuchować je sprężonym powietrzem pod niskim ciśnieniem.
• Zalecamy czyszczenie urządzenia bezpośrednio po każdym użyciu.
• Urządzenie powinno się regularnie czyścić wilgotną szmatką i niewielką ilością szarego mydła. Nie używać środków czyszczących ani rozpuszczalników; mogłyby one uszkodzić plastikowe części urządzenia. Uważać, aby do wnętrza nie dostała się woda. Przedostanie się wody do urządzenia elektrycznego zwiększa ryzyko porażenia prądem.

10. Przechowywanie

Urządzenie i jego wyposażenie przechowywać w miejscu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30°C. Narzędzie elektryczne przechowywać w oryginalnym opakowaniu. Przykryć narzędzie elektryczne, by chronić je przed pyłem lub wilgocią. Zachować instrukcję obsługi urządzenia elektrycznego.

11. Konserwacja

We wnętrzu urządzenia nie ma elementów wymagających konserwacji.

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne.

Części zużywające się*: Brzeszczot piły

* nie zawsze wchodzą w zakres dostawy!

12. Utylizacja i recykling

Podczas transportu, aby zapobiec uszkodzeniom, urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użytkować ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone części dostarczyć do punktu utylizacji. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokalnego.

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz przepisami krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. Produkt ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego. Nieprawidłowe obchodzenie się z zużytym sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych. Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzialnej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

13. Pomoc dotycząca usterek

Poniższa tabela zawiera listę awarii tłumacząc co można zrobić w celu pozbycia się problemu w momencie, gdy urządzenie odmawia prawidłowej współpracy. Jeżeli opisy problemów z listy nie pomogą, należy skontaktować się z najbliższym centrum serwisowym.

Usterka Możliwa przyczyna Środek zaradczy
Urządzenie nie uruchamia się	Akumulator rozładowany Naładować akumulator
	Uszkodzony włącznik/wyłącznik Naprawa przez autoryzowane centrum serwisowe
	Uszkodzony silnik Naprawa przez autoryzowane centrum serwisowe
	Akumulator uszkodzony	Sprawdzić akumulator, w razie potrzeby zlecić naprawę autoryzowanemu elektrykowi
Zatrzymywanie silnika w trakcie pracy	Akumulator rozładowany Naładować akumulator
	Akumulator nieprawidłowo włóżony	Ponownie włożyć akumulator
	Akumulator uszkodzony	Wyczyścić styki, wymienić oryginalny akumulator
Zmniejszona wydajność	Zużyty akumulator	Wymienić akumulator
	Akumulator niecałkowicie naładowany	Naładować akumulator

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że

maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garanti SE
