BEDIENUNGSANLEITUNG CRS450 SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

Akku-Säbelsäge Originalbedienungsanleitung

5 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 4 | DE Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicher- heitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbei- tet werden! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Tragen Sie Schutzhandschuhe. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 5 | DE www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 6 | DE Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

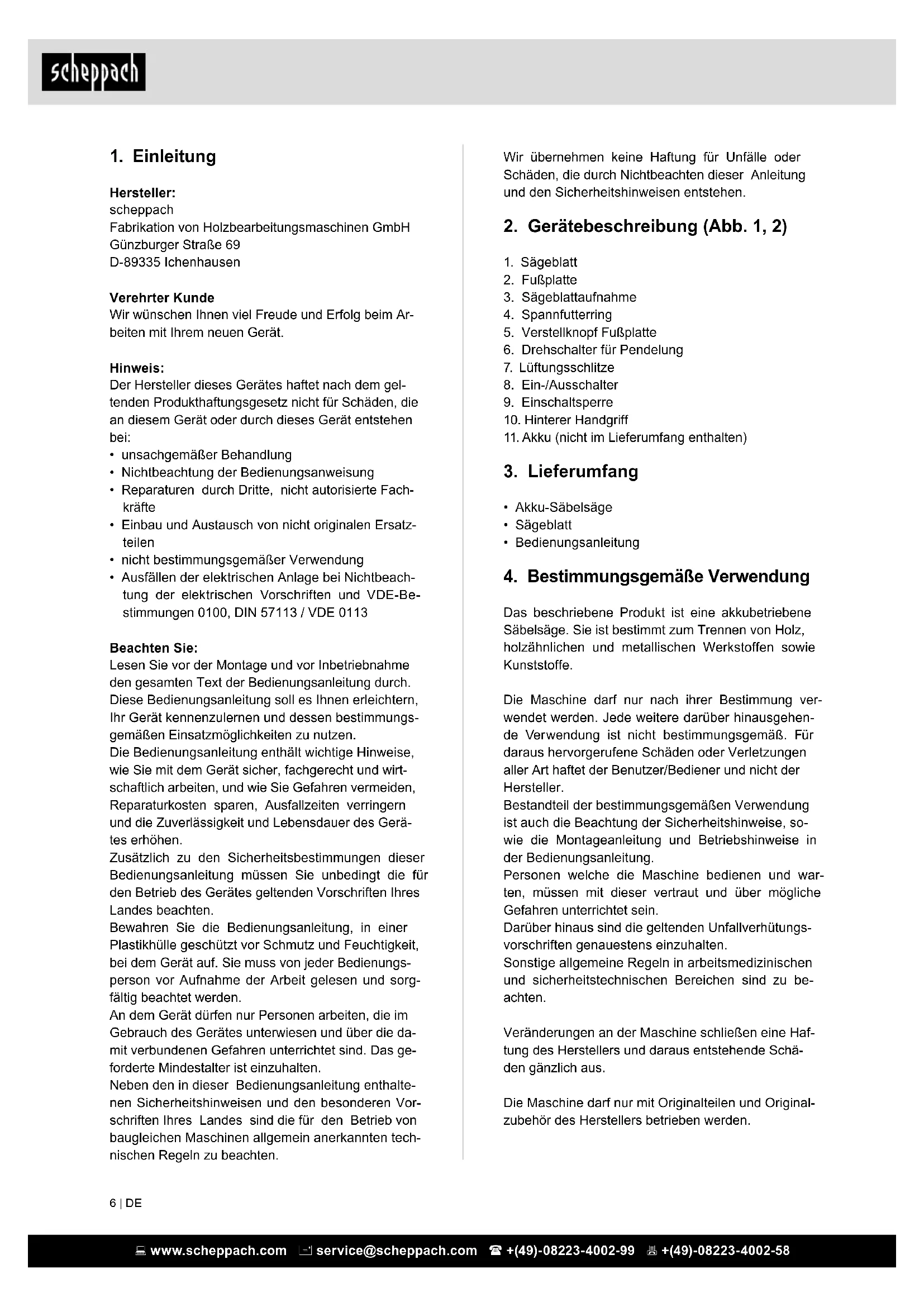

2. Gerätebeschreibung (Abb. 1, 2)

3. Sägeblattaufnahme

5. Verstellknopf Fußplatte

6. Drehschalter für Pendelung

11. Akku (nicht im Lieferumfang enthalten)

4. Bestimmungsgemäße Verwendung

Das beschriebene Produkt ist eine akkubetriebene Säbelsäge. Sie ist bestimmt zum Trennen von Holz, holzähnlichen und metallischen Werkstoffen sowie Kunststoffe. Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehen- de Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, so- wie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen welche die Maschine bedienen und war- ten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu be- achten. Veränderungen an der Maschine schließen eine Haf- tung des Herstellers und daraus entstehende Schä- den gänzlich aus. Die Maschine darf nur mit Originalteilen und Original- zubehör des Herstellers betrieben werden.

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanweisung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Be- stimmungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerä- tes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungs- person vor Aufnahme der Arbeit gelesen und sorg- fältig beachtet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die da- mit verbundenen Gefahren unterrichtet sind. Das ge- forderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 7 | DE b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein er- höhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar- fen Kanten oder sich bewegenden Gerätetei- len. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungska- bel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie dar- auf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Be- nutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verlet- zungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmas- ke,rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbe- triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, handwerk- lichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrie- ben sowie bei gleichzusetzenden Tätigkeiten einge- setzt wird.

5. Allgemeine Sicherheitshinweise

m WARNUNG Lesen Sie alle Sicherheitshinweise und Anwei- sungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfoldenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und An- weisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkube- triebene Elektrowerkzeuge (ohne Netzkabel). Lesen Sie vor der Inbetriebnahme Ihres Akku- Gerä- tes unbedingt diese Hinweise:

1) Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzün- den können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Un- veränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 8 | DE e) Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile ein- wandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges be- einträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarte- ten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griff- ächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergese- henen Situationen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualiziertem Fachpersonal und nur mit Ori- ginal-Ersatzteilen reparieren. Damit wird si- chergestellt, dass die Sicherheit des Elektrowerk- zeugs erhalten bleibt. Sicherheitshinweise für hin- und hergehende Sä- gen

• Halten Sie das Elektrowerkzeug an den isolier- ten Griffächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder die eigene Anschluss- leitung treffen kann. Der Kontakt mit einer span- nungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Befestigen und sichern Sie das Werkstück mit- tels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werk- stück nur mit der Hand oder gegen den Körper hal- ten, bleibt es labil, was zum Verlust der Kontrolle führen kann.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Achtung! Gefahr von Personen- und Sachschä- den!

• Verwenden Sie keine stumpfen, verbogenen oder anderweitig beschädigten Sägeblätter. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhal- tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in un- erwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich be- wegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtun- gen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzten Sie sich nicht über die Sicher- heitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektro-

werkzeugs a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und siche- rer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weg- legen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benut- zen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 9 | DE

• Setzen Sie den Akku nicht über längere Zeit starker Sonneneinstrahlung aus und legen Sie ihn nicht auf Heizkörpern ab. Hitze schadet dem Akku und es besteht Explosionsgefahr.

• Lassen Sie einen erwärmten Akku vor dem La- den abkühlen.

• Öffnen Sie den Akku nicht und vermeiden Sie eine mechanische Beschädigung des Akkus. Es besteht die Gefahr eines Kurzschlusses und es können Dämpfe austreten, die die Atemwege reizen. Sorgen Sie für Frischluft und nehmen Sie bei Beschwerden zusätzlich ärztliche Hilfe in An- spruch.

• Verwenden Sie keine nicht wiederauadbaren Batterien. Das Gerät könnte beschädigt werden. Spezielle Sicherheitshinweise für Säbelsägen

• Halten Sie das Elektrowerkzeug an den isolier- ten Griffächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch me- tallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kon- takt mit dem Sägeblatt besteht Verletzungsgefahr.

• Führen Sie das Elektrowerkzeug nur einge- schaltet gegen das Werkstück. Es besteht die Gefahr eines Rückschlages, wenn das Einsatz- werkzeug im Werkstück verkantet.

• Achten Sie darauf, dass die Fußplatte beim Sä- gen immer am Werkstück anliegt. Das Sägeblatt kann verkanten und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

• Schalten Sie nach Beendigung des Arbeitsvor- gangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn dieses zum Still stand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen.

• Verwenden Sie nur unbeschädigte, einwand- freie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen, den Schnitt negativ beeinussen oder einen Rückschlag verursachen.

• Bremsen Sie das Sägeblatt nach dem Aus- schalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, bre- chen oder einen Rückschlag verursachen.

• Spannen Sie das Material gut fest. Stützen Sie das Werkstück nicht mit der Hand oder dem Fuß ab. Berühren Sie keine Gegenstände oder den Erdboden mit der laufenden Säge. Es be- steht Rückschlaggefahr.

• Prüfen Sie vor dem Sägen das Werkstück auf ver- borgene Fremdkörper wie Nägel, Schrauben. Ent- fernen Sie diese.

• Setzen Sie stets das passende Sägeblatt ein.

• Sichern Sie das Werkstück mit Hilfe von Spannvor- richtungen an der Werkbank.

• Wenden Sie nur soviel Druck an, wie zum Sägen gerade notwendig ist. Bei übermäßigem Druck kann das Sägeblatt verbiegen und brechen.

• Schalten Sie das Gerät sofort aus, wenn das Säge- blatt verkantet. Spreizen Sie den Sägeschnitt und ziehen Sie das Sägeblatt vorsichtig heraus.

• Stellen Sie sich beim Arbeiten immer seitlich zur Säge.

• Sorgen Sie immer für eine gute Belüftung des Ar- beitsplatzes.

• Vermeiden Sie die Überbeanspruchung des Gerä- tes während der Arbeit. Sorgfältiger Umgang mit und Gebrauch von Ak- kuwerkzeugen

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit an- deren Akkus verwendet wird.

• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

• Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegen- ständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feu- er zur Folge haben.

• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

• Stellen Sie sicher, dass das Gerät ausgeschal- tet ist, bevor Sie den Akku einsetzen. Das Ein- setzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfällen führen.

• Laden Sie Ihre Batterien nur im Innenbereich auf, weil das Ladegerät nur dafür bestimmt ist. Gefahr durch elektrischen Schlag.

• Um das Risiko eines elektrischen Schlags zu reduzieren, ziehen Sie den Stecker des Lade- geräts aus der Steckdose heraus, bevor Sie es reinigen. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 10 | DE

• Desweiteren können trotz aller getroffener Vorkeh- rungen nicht offensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Si- cherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung ins- gesamt beachtet werden.

• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine.

• Verwenden Sie das Werkzeug, das in dieser Bedie- nungsanleitung empfohlen wird. So erreichen Sie, dass Ihre Maschine optimale Leistungen erbringt.

• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

Spannungsversorgung Motor: 20 V Leerlaufdrehzahl: 3000 min

Hublänge: 20 mm Gewicht: 2 kg Technische Änderungen vorbehalten! Geräusch & Vibration m Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschi- nenlärm 85 dB (A), tragen Sie bitte einen geeigneten Gehörschutz. Geräuschkennwerte Schallleitungspegel L

87 dB(A) (EN ISO 11201) Unsicherheit K wa/pA 3 dB(A) Vibrationskennwerte Vibration a

20,60 m/s² Unsicherheit K

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vor- handen).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be- dienungsanleitung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Verwenden Sie geeignete Suchgeräte, um ver- borgene Versorgungsleitungen aufzuspüren, oder fragen Sie die örtliche Versorgungsge- sellschaft. Kontakt mit Elektroleitungen kann zu elektrischem Schlag und Feuer, Kontakt einer Gas- leitung zur Explosion führen. Beschädigung einer Wasserleitung kann zu Sachbeschädigung und elektrischem Schlag führen.

• Halten Sie das Elektrowerkzeug beim Arbei- ten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.

• Sichern Sie das Werkstück. Ein mit Spannvor- richtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

• Warten Sie, bis das Elektrowerkzeug zum Still- stand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann verkanten und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

• Sägen Sie keine Materialien (z. B. bleihaltige Farben und Lacke oder asbesthaltiges Mate- rial), deren Stäube gesundheitsschädlich sein können. Hinweise zum Akku Bitte beachten Sie die Bedienungsanleitung des Ak- kus. Hinweise zum Ladegerät Bitte beachten Sie die Bedienungsanleitung des La- degerätes. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Ver- letzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Her- steller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschrifts- mäßig bedienen, bleiben immer Restrisiken beste- hen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektro- werkzeugs auftreten:

• Lungenschäden, falls kein geeigneter Atemschutz getragen wird.

• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

• Gesundheitsschäden, die aus Hand- Arm-Schwin- gungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ord- nungsgemäß geführt und gewartet wird. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 11 | DE

• Geben Sie bei Bestellungen unsere Artikelnum- mern sowie Typ und Baujahr des Gerätes an. m ACHTUNG! Gerät und Verpackungsmaterial sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunst- stoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsge- fahr!

8. In Betrieb nehmen

m ACHTUNG! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren! Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederaua- dung des LI-Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leis- tung des Akku-Gerätes nachlässt. Akku entnehmen/einsetzen

1. Zum Herausnehmen des Akkus (11) aus dem Ge-

rät drücken Sie die Entriegelungstaste am Akku und ziehen den Akku heraus.

2. Zum Einsetzen des Akkus (11) in das Gerät schie-

ben Sie den Akku entlang der Führungsschiene in das Gerät. Er rastet hörbar ein. Verbrauchte Akkus

• Eine wesentlich verkürzte Betriebszeit trotz Auf- ladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Verwenden Sie nur einen Ersatz-Akku, den Sie über den Kundendienst be- ziehen können. Montage Setzen Sie den Akku erst ein, wenn das Gerät vollständig montiert ist. Bei unbeabsichtigtem Einschalten des Gerätes besteht Verletzungsge- fahr. Sägeblatt montieren/ wechseln

• Tragen Sie beim Umgang mit dem Sägeblatt stets Schutzhandschuhe, um Schnittverletzungen zu vermeiden. Achtung Verletzungsgefahr!

• Verwenden Sie keine stumpfen, verbogenen oder anderweitig beschädigten Sägeblätter.

• Setzen Sie stets das passende Sägeblatt ein. Warnung! Ziehen Sie immer den Akku heraus, bevor Sie Ein- stellungen am Gerät vornehmen. Sägeblatt montieren:

1. Drehen Sie den Spannfutterring (4) in Pfeilrich-

tung und setzen Sie den Schaft des Sägeblatts (1) bis zum Anschlag in den Schlitz der Sägeblatt- aufnahme (3) ein.

2. Zum Verriegeln drehen Sie den Spannfutterring

(4) in die Ausgangsposition zurück.

3. Prüfen Sie durch Ziehen am Sägeblatt den festen

Sitz. Sägeblatt entnehmen:

4. Drehen Sie den Spannfutterring (4) in Pfeilrich-

tung und ziehen Sie das Sägeblatt aus der Säge- blattaufnahme heraus. Für bestimmte Arbeiten kann das Sägeblatt auch um 180° gedreht eingesetzt werden. Bedienung Tragen Sie beim Arbeiten mit dem Gerät geeig- nete Kleidung und angemessene Schutzaus- rüstung. Vergewissern Sie sich vor jeder Be- nutzung, dass das Gerät funktionstüchtig ist. Persönliche Schutzausrüstung und ein funkti- onstüchtiges Gerät vermindern das Risiko von Verletzungen und Unfällen. Nach dem Ausschalten des Gerätes bewegt sich das Sägeblatt noch einige Zeit weiter. Berüh- ren Sie das sich bewegende Sägeblatt nicht und bremsen Sie es nicht ab. Es besteht Verletzungs- gefahr! Ein- und Ausschalten Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Achten Sie vor dem Ein- schalten darauf, dass das Gerät das Werkstück nicht berührt. Einschalten:

1. Vergewissern Sie sich, dass der Akku (11) einge-

setzt ist (siehe„Akku entnehmen/einsetzen“).

2. Drücken Sie die Einschaltsperre (9) und den Ein-/

Ausschalter (8), lassen Sie dann die Einschalt- sperre (9) los.

3. Mit dem Ein-/Ausschalter (8) können Sie die Hub-

zahl stufenlos regulieren. Leichter Druck: niedrige Hubzahl. Größerer Druck: höhere Hubzahl. Der Ein-/Ausschalter lässt sich nicht arretieren. Ausschalten: 4. Lassen Sie den Ein-/Ausschalter (8) los. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 12 | DE Bündiges Abtrennen: Mit elastischen Bimetall-Sägeblättern (siehe Ersatz- teile/Zubehör) können Sie z.B. Wasserrohre bündig an der Wand abtrennen. Achten Sie darauf, dass das Sägeblatt stets län- ger als der Rohrdurchmesser ist. Es besteht Rückschlaggefahr und Verletzungsgefahr.

Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Akku heraus. Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei nied- rigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach je- der Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwen- den Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes an- greifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Werk- zeug in der Originalverpackung auf. Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.

Im Geräteinneren benden sich keine weiteren zu wartenden Teile. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Sägeblatt

• nicht zwingend im Lieferumfang enthalten! Fußplatte einstellen Zur Anpassung an das Werkstück ist die Fußplatte in 4 Positionen verstellbar und schwenkbar.

1. Drücken Sie den Verstellknopf (5).

2. Die Fußplatte (2) lässt sich jetzt in die gewünschte

Position verstellen. Sie rastet spürbar ein.

3. Durch leichten Druck auf die Fußplatte (2) ist die-

se schwenkbar. Pendelung zuschalten/ausschalten Zur Verbesserung des Sägefortschrittes kann eine Pendelbewegung zugeschaltet werden. Sägen ohne Pendelung:

• Für dünne, harte Werkstücke wie Holzplatten.

• Zur Erziehlung sauberer Schnittkanten. Sägen mit Pendelung:

• Zur Bearbeitung von Werkstücken mit mittlerer und weicher Festigkeit wie Weich- und Hartholz, Baum- holz, Isoliermaterial. Pendelung zuschalten:

1. Bringen Sie den Drehschalter (6) in Stellung „1“.

Pendelung ausschalten:

2. Bringen Sie den Drehschalter (6) in Stellung „0“.

Herkömmliches Sägen:

1. Schalten Sie das Gerät ein. Achten Sie vor dem

Einschalten darauf, dass das Gerät das Werk- stück nicht berührt.

2. Setzen Sie die Fußplatte auf das Werkstück auf.

3. Sägen Sie mit gleichmäßigem Vorschub. Sie kön-

nen waagrecht (siehe ), schräg oder senkrecht (siehe ) sägen.

4. Nehmen Sie nach der Arbeit das Sägeblatt aus

dem Sägeschnitt und schalten Sie erst dann das Gerät aus. Tauchsägen: Tauchschnitte sind technisch anspruchsvoller und bergen ein höheres Risiko. Nehmen Sie diese nur vor, wenn Sie mit dieser Technik vertraut sind. Tauchschnitte dürfen nur in weichen Materialien wie Holz oder Gipskarton und mit kurzen Säge- blättern (max. 150 mm Länge) durchgeführt wer- den. Es besteht Rückschlaggefahr und Verlet- zungsgefahr.

1. Setzen Sie die Vorderkante der Fußplatte (2) auf

das Werkstück auf, so dass das Sägeblatt (1) das Werkstück nicht berührt.

2. Schalten Sie das Gerät ein und lassen Sie das

Sägeblatt (1) langsam in das Werkstück eintau- chen.

3. Wenn die Werkstücktiefe durchtrennt ist, sägen

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung mögliche Ursache Abhilfe Gerät startet nicht Akku leer Akku auaden Ein-/Ausschalter defekt Reparatur durch ein autorisiertes Servicecenter Motor defekt Reparatur durch ein autorisiertes Servicecenter Akku defekt Prüfen Sie den Akku, falls erforderlich, veranlassen Sie eine Reparatur durch einen anerkannten Elektriker Motor stoppt im Betrieb Akku leer Akku auaden Akku nicht richtig eingesetzt Akku neu einsetzen Akku defekt Kontakte reinigen, Original Akku ersetzen Verminderte Leistung Akku verbraucht Akku ersetzen Akku nicht voll geladen Akku laden

12. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B. Metall und Kunst- stoffe. Führen Sie defekte Bauteile der Sondermüll- entsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und natio- nalen Gesetzen nicht über den Hausmüll ent- sorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben wer- den. Dies kann z. B. durch Rückgabe beim Kauf ei- nes ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufberei- tung von Elektro- und Elektronik- Altgeräte gesche- hen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häu- g in Elektro- und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachge- mäße Entsorgung dieses Produkts tragen Sie außer- dem zu einer effektiven Nutzung natürlicher Res- sourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 14 | DE
