Marka	Scheppach
Model	CMT200
Typ produktu	Akumulatorowe narzędzie wielofunkcyjne (oscylacyjne)
Zasilanie	Akumulator 20 V (Li-Ion)
Waga	1,1 kg
Częstotliwość oscylacji	5 000 – 15 000 /min
Kąt oscylacji	3° (lewo/prawo)
Poziom ciśnienia akustycznego (LpA)	84 dB(A) (niepewność 3 dB)
Poziom mocy akustycznej (LWA)	95 dB(A)
Wartość drgań (szlifowanie)	3,9 m/s² (niepewność 1,5 m/s²)
Zawartość zestawu	Narzędzie wielofunkcyjne, podkładka pod brzeszczot do piły zagłębnej, podkładka pod skrobak, podkładka do ostrzenia, 3 papier ścierny
Przeznaczenie	Piłowanie, cięcie, szlifowanie, skrobanie, ostrzenie drewna, plastiku, gipsu, metali nieżelaznych
Regulacja prędkości	Pokrętło z 6 pozycjami (1 do 6)
System mocowania narzędzia	Dźwignia blokująca, śruba mocująca
Podeszwa szlifierska	Z systemem Velcro do szybkiego mocowania papieru ściernego
Konserwacja	Czyścić wilgotną ściereczką; przechowywać w suchym i mrozoodpornym miejscu
Bezpieczeństwo	Nosić ochronniki słuchu, okulary ochronne, maskę przeciwpyłową, rękawice
Ciągłe części zużywające się	Podkładka pod brzeszczot do piły zagłębnej, podkładka pod skrobak, podkładka do ostrzenia

Często zadawane pytania - CMT200 SCHEPPACH

Jak wymienić narzędzie w Scheppach CMT200?

Aby wymienić narzędzie, otwórz całkowicie dźwignię blokującą i wyjmij śrubę mocującą. Umieść nowe narzędzie na kołnierzu narzędziowym, wyrównując występy z otworami. Dokręć śrubę mocującą, a następnie ponownie zamknij dźwignię.

Jakiego akumulatora używa Scheppach CMT200?

Scheppach CMT200 działa z akumulatorem Li-Ion 20 V. Używaj wyłącznie akumulatorów zalecanych przez producenta. Postępuj zgodnie z instrukcjami zawartymi w instrukcji akumulatora.

Jakie są dostępne prędkości oscylacji?

Częstotliwość oscylacji jest regulowana w zakresie od 5 000 do 15 000 oscylacji na minutę za pomocą pokrętła z 6 pozycjami (1 do 6). Im wyższa liczba, tym szybsza prędkość.

Jak wyczyścić narzędzie wielofunkcyjne?

Przed czyszczeniem wyjmij akumulator. Czyść urządzenie wilgotną ściereczką i odrobiną delikatnego mydła. Nie używaj agresywnych środków. Upewnij się, że woda nie dostaje się do wnętrza.

Czy mogę używać narzędzia do cięcia metalu?

Tak, narzędzie nadaje się do piłowania i cięcia metali nieżelaznych oraz elementów mocujących, takich jak niewzmocnione gwoździe. Użyj odpowiedniego akcesorium.

Co zrobić, jeśli urządzenie nie uruchamia się?

Najpierw sprawdź, czy akumulator jest naładowany i prawidłowo zamontowany. Jeśli problem nadal występuje, akumulator lub wyłącznik mogą być uszkodzone. Naprawę powierz autoryzowanemu centrum serwisowemu.

Jakie akcesoria są dołączone do zestawu?

Zestaw zawiera narzędzie wielofunkcyjne, podkładkę pod brzeszczot do piły zagłębnej, podkładkę pod skrobak, podkładkę do ostrzenia oraz 3 arkusze papieru ściernego.

Czy można używać narzędzia do szlifowania?

Tak, narzędzia można używać do szlifowania na sucho. Zamontuj podeszwę szlifierską z systemem Velcro i przymocuj papier ścierny. Ustaw odpowiednią prędkość.

Jaki sprzęt ochronny powinienem nosić?

Należy bezwzględnie nosić okulary ochronne, maskę przeciwpyłową, ochronniki słuchu oraz rękawice robocze.

Jak przechowywać narzędzie po użyciu?

Przechowuj narzędzie w miejscu ciemnym, suchym i mrozoodpornym, poza zasięgiem dzieci. Idealna temperatura wynosi od 5°C do 30°C. Instrukcję obsługi trzymaj w pobliżu.

INSTRUKCJA OBSŁUGI CMT200 SCHEPPACH

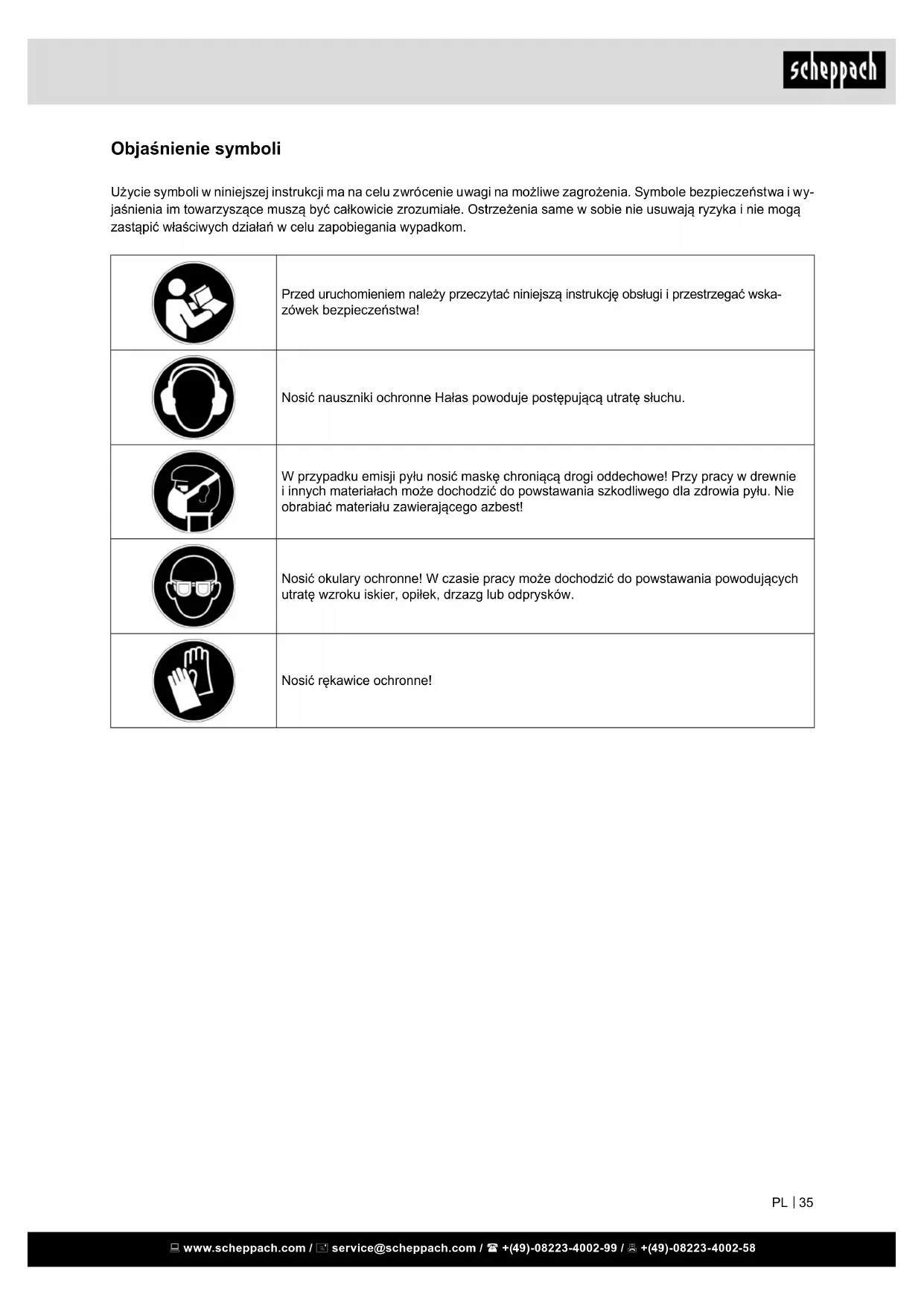

Użycie symboli w niniejszej instrukcji ma na celu zwrócenie uwagi na możliwe zagrożenia. Symbole bezpieczeństwa i wyjaśnienia im towarzyszące muszą być całkowicie zrozumiałe. Ostrzeżenia same w sobie nie usuwają ryzyka i nie mogą zastąpić właściwych działań w celu zapobiegania wypadkom.

	Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wska-zówek bezpieczeństwa!
	Nosić nauszniki ochronne Hałas powoduje postępującą utratę słuchu.
	W przypadku emisji pyłu nosić maskę chroniącą drogi oddechowe! Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!
	Nosić okulary ochronne! W czasie pracy może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków.
	Nosić rękawice ochronne!

Spis treści: Strona:

1. Wstep 37
2. Opis urządzenia (ryc. 1) 37
3. Zakres dostawy 37
4. Prawidłowe użycie 37
5. Ogólne wskazówki dotyczące bezpieczeństwa 38
6. Dodatkowe wskazówki dotyczące 40
7. Ryzyka szczątkowe 41
8. Dane techniczne 41
9. Rozpakowanie 42
10. Montaż 42
11. Rozpocznij pracę 42
12. Eksploatacja 43
13. Czyszczenie 43
14. Przechowywanie 44
15. Konserwacja 44
16. Utylizacja i recykling 44
17. Pomoc dotycząca usterek 45

1. Wstep

Producent:

scheppach

Mamy nadzieję, że wyprodukowane przez nas narzędzia pomogą Ci osiągnąć zawodową satysfakcję i sukces.

Uwaga:

Zgodnie z obowiązującymi przepisami dotyczącymi odpowiedzialności za bezpieczeństwo produktu, producent nie odpowiada za szkody powstałe w związku z korzystaniem z urządzenia w przypadku:

• nieprawidłowej obsługi,
• niestosowania się do instrukcji obsługi,
• naprawy przez zewnętrznych, nieupoważnionych pracowników,
• instalowania i zamiany nieoryginalnych części zamiennych,
• nieprawidłowego użytku,
• awarii układu elektrycznego z powodu niestosowania się do dokumentacji elektrycznej oraz przepisów VDE 0100, DIN 57113 / VDE 0113.

Zalecenia:

Proszę przeczytać cały tekst przed rozpoczęciem montażu oraz obsługi urządzenia.

Instrukcja ma na celu ułatwienie użytkownikowi zapoznania się z urządzeniem oraz właściwego wykorzystania jego możliwości.

Instrukcja obsługi zawiera ważne uwagi na temat tego, jak używać urządzenia w sposób bezpieczny, właściwy i oszczędny oraz jak uniknąć ryzyka, oszczędzić na kosztach naprawy, skrócić okres przestoju oraz wydłużyć czas niezawodności i żywotności maszyny.

Poza stosowaniem się do zawartych w instrukcji wskazówek dotyczących bezpieczeństwa, należy też zawsze przestrzegać stosownych przepisów krajowych, które odnoszą się do obsługi tego rodzaju urządzeń.

Instrukcja powinna być umieszczona w przezroczystej plastikowej teczce dla ochrony przez brudem i wilgocią, oraz przechowywana w pobliżu urządzenia.

Każda osoba obsługująca urządzenie ma obowiązek przeczytać instrukcję przed rozpoczęciem pracy i dokładnie się do niej stosować.

Urządzenia mogą używać tylko osoby, które przeszły odpowiednie przeszkolenie i zostały poinformowane o zagrożeniach wiążących się z jego obsługą. Należy przestrzegać wymogów dotyczących minimalnego wieku osób pracujących z urządzeniem.

Oprócz w niniejszej instrukcji obsługi zawartych instrukcji bezpieczeństwa oraz w przepisach obowiązujących w Twoim kraju, należy przestrzegać ogólnie przyjętych zasad technicznych dotyczących działania urządzeń tego samego typu.

Nie ponosimy odpowiedzialności za wypadki lub szkody spowodowane nieprzestrzeganiem niniejszej instrukcji i instrukcji bezpieczeństwa.

2. Opis urządzenia (ryc. 1)

1) Przełącznik suwakowy
2) Pokrętło regulacyjne
3) Śruba uchwytu
4) Dźwignia blokady
5) Występy kołnierza narzędziowego
6) Nasadka - brzeszczot do cięcia wgłebnego
7) Nasadka - skrobak
8) Nasadka - szlif

3. Zakres dostawy

• Przekład z oryginału instrukcji obsługi
• Akumulatorowe Narzędzie Wielofunkcyjne
• Nasadka - brzeszczot do cięcia wgłebnego
• Nasadka - skrobak
• Nasadka - szlif
  • 3 x papier ścierny

4. Prawidłowe użycie

Niniejsze elektronarzędzie przeznaczone jest do pi- łowania, cięcia, szlifowania i wygładzania.

Należy przestrzegać instrukcji obsługi producenta w celu zapewnienia prawidłowego działania maszyny. Każde inne użycie uznaje się za niewłaściwe i może doprowadzić do uszkodzenia maszyny wprowadzając użytkownika w niebezpieczeństwo.

Urządzenie może być użyte tylko w doskonałym stanie technicznym, zgodnie z jej przeznaczeniem, pod względami bezpieczeństwa i świadomości zagrożeń przy obserwacji jego działania!

Urządzenie może być używane, konserwowane lub naprawiane tylko przez zaufane osoby, które są świadome istnienia zagrożeń.

Oprócz tego należy przestrzegać wszystkich obowiązujących przepisów bezpieczeństwa pracy.

Należy przestrzegać obowiązujących przepisów BHP i innych ogólnie przyjętych zasad bezpieczeństwa.

Wszelkie modyfikacje urządzenia powodują wykluczenie odpowiedzialności producenta za powstałe w ich następstwie szkody.

Urządzenie może być używane wyłącznie na oryginalnych częściach i narzędziach producenta.

Muszą być spełnione zasady bezpieczeństwa, pracy i konserwacji określone przez producenta jak też wymiarowania podane w danych technicznych.

W zakres użytkowania zgodnego z przeznaczeniem wchodzi również przestrzeganie instrukcji obsługi, instrukcji montażu oraz wskazówek bezpieczeństwa zawartych w niniejszej instrukcji. Osoby obsługujące oraz przeprowadzające prace konserwacyjne na urządzeniu muszą zostać zapoznane z instrukcją jej użytkowania oraz możliwymi niebezpieczeństwami.

Przewidziane zastosowanie

Narzędzie przeznaczone jest do piłowania i cięcia drewna, tworzywa sztucznego, gipsu, metali nieżelażnych i elementów mocujących (np. niehartowanych gwoździ i klamer). Ponadto nadaje się ono do obróbki miękkich płytek ściennych, jak również szlifowania na sucho oraz skrobania niewielkich powierzchni. Szczególnie dobrze nadaje się do prac blisko krawędzi i precyzyjnego przycinania.

Urządzenie jest przeznaczone do użytkowania przez osoby dorosłe. Młodzież powyżej 16. roku życia może używać urządzenia tylko pod nadzorem. Producent nie ponosi odpowiedzialności za szkody spowodowane użytkowaniem niezgodnym z przeznaczeniem lub nieprawidłową obsługą urządzenia.

Używać urządzenia tylko zgodnie z opisem i do podanych obszarów zastosowania. Urządzenie nie jest przeznaczone do użytku komercyjnego. Każde inne zastosowanie lub zmiana urządzenia jest traktowane jako niezgodne z przeznaczeniem oraz wiąże się ze znacznym ryzykiem wypadków. Producent nie ponosi odpowiedzialności za szkody spowodowane użytkowaniem urządzenia niezgodnie z jego przeznaczeniem.

5. Ogólne wskazówki dotyczące bezpieczeństwa

⚠ OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i instrukcje oraz przestudiować wszystkie ilustracje i parametry techniczne dostarczone wraz z niniejszym narzędziem elektrycznym.

Nieprzestrzeganie wskazówek i instrukcji bezpieczeństwa może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia!

Zachować wszystkie wskazówki i instrukcje bezpieczeństwa na przyszłość.

Termin „elektronarzędzie” stosowany w uwagach bezpieczeństwa odnosi się do elektronarzędzi podłączonych do sieci (z przewodem zasilającym) lub eksploatowanych z baterią (bez kabla zasilającego).

1) Bezpieczeństwo miejsca pracy

a) Utrzymywać stanowisko pracy w czystości i dobrze oświetlone. Nieporządek i nieoświetlone obszary robocze mogą prowadzić.
b) Nie pracuj przy użyciu urządzenia w otoczeniu zagrożonym eksplozją, w którym znajdują się palne ciecze, gazy lub pyły. Urządzenia elektryczne wytwarzają iskry, które mogą zapalić pył lub pary.
c) Podczas użytkowania urządzenia elektrycznego trzymaj dzieci i inne osoby z daleka od urządzenia. Przy odchyleniu możesz stracić kontrolę nad urządzeniem.

2) Bezpieczeństwo elektryczne

a) Wtyk sieciowy urządzenia musi pasować do wtykowego gniazdka sieciowego. W żaden sposób nie wolno zmieniać wtyku sieciowego urządzenia. Nie używaj żadnych wtyków adapterowych razem z urządzeniami wyposażonymi w uziemienie ochronne. Niezmienione wtyki sieciowe i pasujące wtykowe gniazdka sieciowe zmniejszają ryzyko porażenia prądem elektrycznym.
b) Unikaj kontaktu fizycznego z powierzchniami uziemionymi takimi jak powierzchnie rur, grzejników, kuchni elektrycznych i lodówek. Istnieje podwyższone niebezpieczeństwo porażenia prądem elektrycznym, gdy twoje ciało jest uziemione.
c) Trzymaj urządzenie z daleka od deszczu i wilgo- ci. Wniknięcie wody do urządzenia elektrycznego zwiększa ryzyko porażenia prądem elektrycznym.
d) Nie używaj kabla sieciowego w sposób sprzeczny z jego przeznaczeniem, tj. do noszenia urządzenia, zawieszania urzą dzenie lub do wyciągania wtyku sieciowego z wtykowego gniazdka sieciowego. Trzymaj kabel z daleka od gorąca, oleju, ostrych krawędzi lub poruszających się części urządzeń. Uszkodzone lub popłatane kable zwiększają ryzyko porażenia prądem elektrycznym.
e) Gdy pracujesz z urządzeniem elektrycznym na dworze używaj wyłącznie przedłużaczy, które są dopuszczone również do pracy na dworze. Użycie przedłużacza przystosowanego do stosowania na dworze zmniejsza ryzyko porażenia prądem elektrycznym.
f) Jeśli praca elektronarzędzia w otoczeniu wilgotnym jest nie do uniknięcia, należy zastosować wyłącznik prądu uszkodzeniowego. Zastosowanie wyłącznika prądu uszkodzeniowego zapobiega niebezpieczeństwu porażenia prądem elektrycznym.

3) Bezpieczeństwo osób
a) Bądź stale uważny, zwracaj uwagę na to co ro-bisz i postępuj rozsądnie w trakcie pracy z nar-zędziem elektrycznym. Nie używaj narzędzia, gdy jesteś zmęczony lub znajdujesz się pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi przy użytkowaniu urządzenia może prowadzić do poważnych obrażeń ciała.
b) Noś osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego takiego jak maska przeciwpyłowa, buty antypoślizgowe, kask ochronny lub ochrona słuchu stosownie do sposobu użytkowania narzędzia elektrycznego zmniejsza ryzyko obrażeń ciała.
c) Unikaj niezamierzonego uruchomienia. Upewnij się, że narzędzie elektryczne jest wyłączone zanim podłączysz je do zasilania prądowego, uchwycisz je lub będziesz je przenosił. Jeżeli podczas przenoszenia urządzenia będziesz trzymał palec na przełączniku WŁĄCZ. / WYŁĄCZ. lub jeżeli urządzenie jest włączone, to może to prowadzić do nieszczęśliwych wypadków.
d) Usuń narzędzia do nastawiania urządzenia lub klucze płaskie zanim włączysz urządzenie. Narzędzie lub klucz, który znajduje się w obracającej się części urządzenia może prowadzić do obrażeń ciała.
e) Unikaj nienormalnej postawy ciała. Zadbaj o pewne stanowisko i w każdej chwili utrzymuj równowagę. Dzięki temu będziesz mógł lepiej kontrolować urządzenie, zwłaszcza w nieoczeki-wanych sytuacjach.
f) Noś odpowiednią odzież. Nie noś obszernej odzieży ani biżuterii. Trzymaj włosy, odzież i rękawice z daleka od poruszających się części. Luźna odzież, biżuteria lub długie włosy mogą zostać uchwycone przez poruszające się części.
g) Jeżeli zostaną zamontowane urządzenia do odsysania i wychwytywania pyłu, to upewnij się, że są one podłączone i że będą prawidłowo używane. Używanie tych urządzeń zmniejsza zagrożenie wywoływane pyłem.
h) Przestrzegamy przed złudnym poczuciem bezpieczeństwa i ignorowaniem zasad bezpieczeństwa dla elektronarzędzi, również gdy użytkownik w wyniku wielokrotnego użycia jest zaznajomiony z obsługą narzędzia elektrycznego. Brak czujności może w ułamku sekundy doprowadzić do powstania ciężkich obrażeń.

4) Staranne obchodzenie się i użytkowanie narzędzi elektrycznych
a) Nie przeciążaj urządzenia. Używaj do swojej pracy przeznaczonego do niej narzędzia elektrycznego. Za pomocą odpowiedniego narzędzia elektrycznego pracujesz lepiej i bezpieczniej w danym zakresie robót.
b) Nie używaj żadnego narzędzia elektrycznego, którego przełącznik jest uszkodzony. Narzędzie elektryczne, które nie daje się już więcej włączyć lub wyłączyć, jest niebezpieczne i musi zostać naprawione.
c) Zanim przeprowadzisz nastawy urządzenia, wymienisz części osprzętu lub odłożysz urządzenie wyciągnij wtyczkę sieciową z sieciowego gniazdka wtykowego. Ten środek ostrożności zapobiega niezamierzonemu startowi urządzenia.
d) Przechowuj nieużywane narzędzia elektryczne poza zasięgiem dzieci. Nie pozwól na użytkowanie urządzenia osobom, które nie są z nim obznajomione lub nie przeczytały niniejszych instrukcji. Narzędzia elektryczne są niebezpieczne, gdy są używane przez osoby niedoświadczone.
e) Pielęgnuj starannie urządzenie. Sprawdź, czy ru- chome części urządzenia funkcjonują nienagannie i nie zakleszczają się, czy części urządzenia nie są złamane lub uszkodzone w takim stopniu, że funkcjonowanie urządzenia jest szczuplone. Zleć naprawę uszkodzonych części przed uży- ciem urządzenia. Przyczyną wielu wypadków są żle konserwowane narzędzia elektryczne.
f) Utrzymuj narzędzia tnące w stanie ostrym i czystym. Starannie pielęgnowane narzędzia tnące o ostrych krawędziach tnących mniej zakleszczają się i dają się łatwiej prowadzić.
g) Używać elektronarzędzi, części akcesoryjnych, narzędzia wstawiania itp. zgodnie z niniejszą instrukcją. Należy wziąć pod uwagę warunki pracy i czynność, która ma być przeprowadzona. Używanie elektronarzędzi do zastosowań innych niż zgodnie z ich przeznaczeniem może spowodować niebezpieczeństwo.
h) Uchwyty i powierzchnie chwytowe utrzymywać w stanie suchym, czystym i wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.
5) Serwisowanie
a) Urządzenie powinno być naprawiane wyłącznie przez wykwalifikowanych specjalistów i należy zawsze stosować oryginalne części zamienne do naprawy. Służy to utrzymaniu bezpieczeństwa narzędzia.

6. Dodatkowe wskazówki dotyczące

Wskazówki bezpieczeństwa dotyczące narzędzia wielofunkcyjnego

• Niniejsze elektronarzędzie przeznaczone jest do piłowania, cięcia, szlifowania i wygładzania. Należy zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi dołączonymi do niniejszego elektronarzędzia. Niezastosowanie się do podanych niżej instrukcji może prowadzić do porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń ciała.
• Należy używać zacisków lub innych praktycznych sposobów mocowania przedmiotu obrabianego do stabilnej podstawy i jego podparcia. Przytrzymywanie obrabianego przedmiotu ręką lub opieranie go o swoje ciało nie gwarantuje stabilności i może prowadzić do utraty kontroli.
• Należy unikać cięcia gwoździ. Przed rozpoczęciem pracy należy sprawdzić przedmiot, który ma być obrabiany, i usunąć ewentualne znajdujące się w nim gwoździe.
• Przed włączeniem urządzenia upewnić się, że zamocowany przyrząd roboczy nie dotyka obrabianego przedmiotu.
• Nie zbliżać rąk do ruchomych części
• Nigdy nie pozostawiać włączonego urządzenia bez nadzoru. Używać urządzenia tylko wtedy, gdy jest trzymane w rękach.
• Przed wyciągnięciem brzeszczotu piły z obrabianego przedmiotu należy zawsze wyłączyć urządzenie i odczekać, aż brzeszczot piły całkowicie się zatrzyma.
• Unikać dotykania zamocowanego przyrządu roboczego i obrabianego przedmiotu bezpośrednio po zakończeniu obróbki, ponieważ elementy te mogą być jeszcze bardzo gorące i spowodować oparzenia skóry.
• Nie należy bez potrzeby uruchamiać urządzenia bez obciążenia.
• Zawsze zakładać maskę przeciwpyłową lub oddechową odpowiednią dla danego materiału bądź zastosowania.
• Niektóre materiały mogą zawierać toksyczne substancje chemiczne. Należy zastosować środki bezpieczeństwa, które chronią przed wdychaniem pyłu roboczego i kontaktem ze skórą. Przestrzegać przepisów bezpieczeństwa podanych przez producenta materiałów.
• Opisywane urządzenie nie jest wodoszczelne, więc nie wolno zwilżać powierzchni obrabianego przedmiotu woda.
• Podczas szlifowania w miejscu pracy należy zapewnić odpowiednią wentylację.
• Szlifowanie niektórych materiałów, lakierów i drewna przy użyciu tego urządzenia może narazić użyt-

kownika na działanie pyłu zawierającego substancje niebezpieczne. Używać odpowiedniej ochrony dróg oddechowych.

• Nie stosować akcesoriów, które nie zostały specjalnie zaprojektowane i nie są zalecane przez producenta narzędzia. Fakt, że osprzęt można zamocować na posiadanym elektronarzędziu wcale nie gwarantuje bezpiecznej pracy.
• Nosić środki ochrony. W zależności od wykonywanej pracy należy używać osłony twarzy lub okularów ochronnych. W miarę potrzeb zakładać nauszniki ochronne, rękawice i fartuch roboczy, który zatrzyma drobiny materiału ściernego lub odłamki obrabianego przedmiotu. Ochrona oczu musi zatrzymywać drobiny materiału, które mogą być wyrzucane podczas wykonywania różnych prac. Maska przeciwpyłowa lub oddechowa musi odfiltrowywać cząstki wytwarzane podczas pracy. Przebywanie przez dłuższy czas w hałasie o dużym natężeniu może spowodować ubytek słuchu.
• Osoby postronne powinny znajdować się w bezpiecznej odległości od obszaru roboczego. Każdy, kto wchodzi w obszar roboczy, musi mieć na sobie środki ochrony. Odłamki obrabianego przedmiotu lub uszkodzonego osprzętu mogą zostać wyrzucone na większą odległość i spowodować obrażenia ciała poza bezpośrednim obszarem roboczym.
• Włączonego elektronarzędzia nie wolno przenosić z miejsca na miejsce. Przypadkowy kontakt z osprzętem może spowodować pochwycenie ubrania i wciągnięcie części ciała.
• Nie używać osprzętu, który wymaga cieczy chłodzących. Użycie wody lub innych cieczy chłodzących może doprowadzić do śmiertelnego porażenia prądem
• Zawsze należy zadbać o stabilne oparcie dla nóg. Podczas pracy z urządzeniem na wysokościach należy upewnić się, że poniżej nie przebywają żadne osoby.

Wskazówki dotyczące akumulatora

- Należy przestrzegać instrukcji obsługi akumulatora.

Wskazówki dotyczące ładowarki i przebieg ładowania

- Należy przestrzegać instrukcji obsługi ładowarki.

Staranne obchodzenie się z narzędziami akumulatorowymi oraz ich odpowiednie stosowanie

- Akumulatory ładować tylko w ładowarkach zalecanych przez producenta. W przypadku ładowarki przeznaczonej do konkretnego rodzaju akumulatorów, gdy zostanie używa z innymi akumulatorami, istnieje niebezpieczeństwo pożaru.

• W narzędziach elektrycznych stosować wyłącznie przewidziane dla nich akumulatory. Użycie innych akumulatorów może prowadzić do obrażeń i niebezpieczeństwa pożaru.
• Akumulatory nie będące w użyciu trzymać z dala od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby powodować zmostkowanie styków. Zwarcie między stykami akumulatora może skutkować poparzeniami lub pożarem.
• W przypadku nieprawidłowo użycia z akumulatora może wydobyć się płyn. Unikać z nim kontaktu. W razie przypadkowego kontaktu opłukać wodą. Jeśli płyn dostanie się do oczu, dodatkowo zasięgnąć porady lekarza. Wydobywający się płyn akumulatorowy może powodować podrażnienia skóry lub oparzenia.
• Upewnić się, czy urządzenie jest wyłączone, zanim zostanie zastosowany akumulator. Zastosowanie akumulatora w narzędziu elektrycznym, które jest włączone, może prowadzić do wypadków.
• Baterie ładować tylko w obszarze wewnętrznym, ponieważ ładowarka jest przeznaczona tylko do tego celu. Niebezpieczeństwo porażenia prądem elektrycznym.
• Aby zredukować ryzyko porażenia prądem elektrycznym, przed czyszczeniem wyciągnąć wtyczkę ładowarki z gniazdka.
• Nie wystawiać akumulatora przez dłuższy czas na działanie promieniowania słonecznego i nie umieszczać go na grzejnikach. Ciepło szkodzi akumulatorowi i istnieje zagrożenie wybuchem.
• Nagrzany akumulator zostawić do ochłodzenia przed ładowaniem.
• Nie otwierać akumulatora i unikać mechanicznego uszkodzenia akumulatora. Istnieje zagrożenie zwarcia i mogą wyciekać opary, które podrażniają drogi oddechowe. Zadbać o dopływ świeżego powietrza i w razie dolegliwości skontaktować się z lekarzem.
• Nie stosować baterii, które nie nadają się do ponownego naładowania. Urządzenie może zostać uszkodzone.

Ostrzeżenie! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

7. Ryzyka szczątkowe

Maszyna została skonstruowana zgodnie z najnowszym stanem techniki i uznanymi zasadami techniki bezpieczeństwa. Jednak podczas wykonywania prac mogą się pojawić poszczególne ryzyka szczątkowe.

• Zagrożenie zdrowia spowodowane prądem w przypadku stosowania nieprawidłowych elektrycznych przewodów przyłączeniowych.
• Ponadto, pomimo wszelkich podjętych kroków, mogą się pojawić ukryte ryzyka szczątkowe.
• Ryzyka szczątkowe można zminimalizować przestrzegając rozdziału „Wskazówki bezpieczeństwa” oraz „Użytkowanie zgodn
• Unikać przypadkowego uruchamiania maszyny: podczas wkładania wtyczki do gniazdka przycisk uruchamiający nie może być wciśnięty. Stosować narzędzia zalecane w niniejszym podręczniku. Zapewni to optymalną wydajność urządzenia.
• Nie zbliżać rąk do obszaru roboczego, gdy maszy-na jest uruchomiona.

8. Dane techniczne

Zasilanie silnika w napięcie:	20 V
Drgania na minutę:	5000 - 15000 / min
Kąt zakresu oscylacji lewy/prawy	3°
Waga:	1.1 kg

Zmiany techniczne zastrzeżone!

Hałas i wibracje

⚠ Ostrzeżenie! Hałas w miejscu pracy może przekroczyć 85 dB (A) W tym przypadku jest konieczne użycie środków ochronny przed hałasem (Nosić nauszniki przeciwhałasowe!).

Hałas

Poziom mocy
akustyczne L_WA	95 dB(A) (EN ISO 3744)
Poziom ciśnienia
akustycznego L_pA	84 dB(A) (EN ISO 11201)
Odchylenie K_wa/pA	3 dB(A)

Vibrationskennwerte

Bez obciążenia

Poziom drgań a_h	9,3 m/s ^2
Odchylenie K_h	1,5 m/s ^2

Szlifowanie

Poziom drgań a_h	3.9 m/s ^2
Odchylenie K_h	1,5 m/s ^2

9. Rozpakowanie

• Otwórz opakowanie i ostrożnie wyjmij urządzenie.
• Usuń materiał opakowania samo opakowanie i mocowania transportowe, (jeśli dotyczy).
• Należy sprawdzić, czy dostawa jest kompletna.
• Sprawdź urządzenie oraz części dodatkowe pod kątem uszkodzeń powstałych w trakcie transportu. W przypadku reklamacji należy niezwłocznie skontaktować się z dystrybutorem. Zażalenia składane w późniejszym terminie nie będą rozpatrywane.
• W miarę możliwości należy zachować oryginalne opakowanie do czasu wygaśnięcia gwarancji.
• Przed rozpoczęciem obsługi urządzenia upewnij się, że zapoznałeś się z instrukcją obsługi.
• Należy używać wyłącznie oryginalnych części przy wymianie akcesoriów, materiałów eksploatacyjnych i części zamiennych. Urządzenia zamienne są dostępne u lokalnego dystrybutora.
• W zamówieniu należy wpisać nasz kod towaru, model urządzenia oraz rok produkcji.

⚠ UWAGA!

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Nie pozwalać dzieciom na zabawę plastikowymi torebkami, foliami lub małymi częściami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

10. Montaż

OSTROŻNIE:

- Przed przystąpieniem do wykonywania prac przy urządzeniu należy zawsze upewnić się, że urządzenie jest wyłączone, a akumulator wyjęty.

Montaż i demontaż przyrządu roboczego (rys. 2 i 3)

OSTRZEŻENIE:

• Nie montować przyrządu do góry nogami. Montaż przyrządu w odwrotnym położeniu może prowadzić do uszkodzenia urządzenia i ciężkich obrażeń ciała.
• Przyrząd należy montować w prawidłowym kierunku, odpowiednio do zaplanowanej pracy. Przyrząd można zamontować pod kątem, w położeniach co każde 30 stopni.

OSTROŻNIE:

• Zachować ostrożność podczas ustawiania dźwigni blokady w pozycji zamkniętej. Dźwignia blokady może zamknąć się w nagły sposób powodując przytrzaśnięcie palców.
• Ruchomą część dźwigni blokady należy regularnie czyścić z pyłu i smarować. W przeciwnym wypadku może dojść do nagromadzenia się pyłu przy ruchomej części dźwigni i utrudnienia jej płynnego ruchu.

- Nie uruchamiać narzędzia, gdy dźwignia się otwie-ra. W przeciwnym razie narzędzie może ulec uszkodzeniu.

1) Ustawić dźwignię blokady w pozycji całkowicie otwartej. Następnie wyjąć śrubę uchwytu.
2) Umieścić przyrząd roboczy (osprzęt specjalny) na kołnierzu narzędzia w taki sposób, by występy na kołnierzu narzędzia pasowały do otworów w przyrządzie.
3) Wsunąć śrubę uchwytu do oporu. Następnie ustawić dźwignię blokady z powrotem w położeniu wyjściowym.

W przypadku stosowania przyrządu roboczego do wygładzania zamontować przyrząd na okładzinie szlifierskiej w taki sposób, aby pasował do kierunku ruchu okładziny szlifierskiej. Okładzina szlifierska posiada system mocowania na rzepy, który umożliwia wygodny i szybki montaż papieru ściernego. Papier ścierny posiada otwory umożliwiające odsysanie pyłu, dlatego należy mocować go w taki sposób, by otwory na nim pokrywały się z otworami w okładzinie szlifierskiej. W celu usunięcia papieru ściemego podnieść jego krawędź i oderwać.

Aby wyjąć śrubę uchwytu, należy wykonać procedu- rę montażu w odwrotnej kolejności.

W przypadku korzystania z przyrządów roboczych wyposażonych w inny element montażowy należy użyć odpowiedniej przejściówki (osprzęt specjalny).

11. Rozpocznij pracę

W celu zapewnienia długiej żywotności akumulatora litowego należy w odpowiednim czasie ponownie go ładować. Jest to zawsze konieczne po stwierdzeniu spadku wydajności urządzenia akumulatorowego.

Przed włożeniem akumulatora do urządzenia należy zawsze sprawdzić, czy urządzenie jest wyłączone.

Zakładanie / zdejmowanie akumulatora z urządzenia

Przed założeniem akumulatora upewnij się, że urządzenie jest wyłączone. Zakładanie akumulatora do włączonego elektronarzędzia może wiązać się z niebezpieczeństwem wypadku.

Instalacja pakietu akumulatorów:

Ustawić przełącznik kierunku obrotów (2) w położeniu środkowym (blokada) i zatrzasnąć pakiet akumulatorów (5) w uchwycie.

Wyjąć pakiet akumulatorów:

Proszę nacisnąć przycisk do zwolnienia zasuwy (4) oraz wyjąć pakiet akumulatorów.

Zużyte akumulatory

Znacznie skrócony czas eksploatacji mimo naładowania wskazuje na zużycie akumulatora i na konieczność jego wymiany. Stosować tylko akumulator zamienny, który można zakupić przez Dział Obsługi Klienta.

Włączanie / wyłączanie

Aby włączyć urządzenie, ustawić przełącznik suwakowy w położenie „I (WŁ.)”.

W celu wyłączenia urządzenia ustawić przełącznik suwakowy w położenie „O (WYŁ.)”.

Ustawianie wartości skoku oscylacji (rys. 1)

Istnieje możliwość ustawienia wartości skoku oscylacji. Aby zmienić wartość skoku oscylacji, należy obrócić pokrętło regulacyjne w zakresie od 1 do 6. Im wyższa liczba, tym wyższa wartość skoku oscylacji. Przed przystąpieniem do pracy ustawić pokrętło na wartość odpowiednią dla danego przedmiotu obrabianego.

WSKAZÓWKA:

Pokrętło regulacyjne nie może zostać przestawione bezpośrednio z wartości 1 na 6 lub z 6 na 1. Obracanie pokrętła na siłę może doprowadzić do uszkodzenia urządzenia. W przypadku zmiany kierunku obrotu pokrętła należy przestawiać je zawsze przez wszystkie położenia pośrednie.

12. Eksploatacja

OSTRZEŻENIE:

- Przed włączeniem oraz podczas pracy z urządzeniem trzymać ręce i twarz z dala od przyrządu roboczego.

Ostrożnie

- Nie poddawać urządzenia działaniu zbyt dużych obciążeń, ponieważ może to doprowadzić do zablokowania silnika i zatrzymania urządzenia.

Ciecie, piłowanie i skrobanie

OSTROŻNIE:

• Nie przesuwać urządzenia z nadmierną siłą w kierunku wykonywanej pracy (np. w obie strony) bez krawędzi tnącej. Może to doprowadzić do uszkodzenia urządzenia.
• Umieścić przyrząd roboczy na obrabianym elemencie. Następnie przesunąć urządzenie do przodu, tak aby prędkość ruchu przyrządu nie została spowolniona.

WSKAZÓWKA:

- Używanie zbyt dużej siły lub wywieranie nadmiernego nacisku na urządzenie może spowodować spadek wydajności.

• Przed przystąpieniem do cięcia zaleca się ustawienie wartości skoku oscylacji na 4-6.
• Usunąć opiłki, odchylając odpowiednio narzędzie. Zwiększa to wydajność pracy.
• Do wykonywania długich, prostych cięć zaleca się stosowanie tarczy okrągłej.

Wygładzanie

OSTROŻNIE:

• Do szlifowania drewna nie używać papieru ściernego, który był używany wcześniej do szlifowania metalu.
• Nie używać zużytego papieru ściernego ani papieru ściernego nieposiadającego odpowiedniej ziarnistości. Przyłożyć papier ścierny do obrabianego przedmiotu.

WSKAZÓWKA:

• Zaleca się wykonanie próby na materiale testowym w celu dopasowania odpowiedniej wartości skoku oscylacji do danej pracy.
• Używać papieru ściernego o takiej samej ziarnistości aż do zakończenia procesu wygładzania całego obrabianego elementu. Wymiana papieru ściernego na papier o innej ziarnistości podczas pracy może ewentualnie spowodować uzyskanie powierzchni o nieodpowiedniej jakości.

13. Czyszczenie

Zagrożenie!

Przed rozpoczęciem wszelkich czynności związanych z czyszczeniem wyciągnąć akumulator.

Czyszczenie

• W miarę możliwości zabezpieczenia, szczeliny wentylacyjne i obudowę silnika powinny być wolne od pyłu i zanieczyszczeń. Urządzenie przecierać czystą szmatką lub przedmuchować je sprężonym powietrzem pod niskim ciśnieniem.
• Zalecamy czyszczenie urządzenia bezpośrednio po każdym użyciu.
• Urządzenie powinno się regularnie czyścić wilgotną szmatką i niewielką ilością szarego mydła. Nie używać środków czyszczących ani rozpuszczalników; mogłyby one uszkodzić plastikowe części urządzenia. Uważać, aby do wnętrza nie dostała się woda. Przedostanie się wody do urządzenia elektrycznego zwiększa ryzyko porażenia prądem.

14. Przechowywanie

Urządzenie i jego wyposażenie przechowywać w miejscu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30°C. Narzędzie elektryczne przechowywać w oryginalnym opakowaniu. Przykryć narzędzie elektryczne, by chronić je przed pyłem lub wilgocią. Zachować instrukcję obsługi urządzenia elektrycznego.

15. Konserwacja

We wnętrzu urządzenia nie ma elementów wymagających konserwacji.

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne.

Części zużywające się*: Nasadka - brzeszczot do cięcia wgłebnego; Nasadka - skrobak; Nasadka - szlif

* nie zawsze wchodzą w zakres dostawy!

16. Utylizacja i recykling

Podczas transportu, aby zapobiec uszkodzeniom, urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użytkować ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone części dostarczyć do punktu utylizacji. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokalnego.

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz przepisami krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. Produkt ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego. Nieprawidłowe obchodzenie się z zużytem sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytym sprzęcie elek-

trycznym i elektronicznym. Poprzez prawidłową utyli- zację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych. Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od pod- miotu publiczno-prawnego zajmującego się utyliza- cją, autoryzowanej jednostki odpowiedzialnej za uty- lizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

17. Pomoc dotycząca usterek

Poniższa tabela zawiera listę awarii tłumacząc co można zrobić w celu pozbycia się problemu w momencie, gdy urządzenie odmawia prawidłowej współpracy. Jeżeli opisy problemów z listy nie pomogą, należy skontaktować się z najbliższym centrum serwisowym.

Usterka Możliwa przyczyna Środek zaradczy
Urządzenie nie uruchamia się	Akumulator rozładowany Naładować akumulator
	Akumulator uszkodzony	Sprawdzić akumulator, w razie potrzeby zlecić naprawę autoryzowanemu elektrykowi
	Uszkodzony włącznik/wyłącznik	Naprawa przez autoryzowane centrum serwisowe
	Uszkodzony silnik Naprawa przez autoryzowane centrum serwisowe
Zatrzymywanie silnika w trakcie pracy	Akumulator rozładowany Naładować akumulator
	Akumulator nieprawidłowo włóżony	Ponownie włożyć akumulator
	Akumulator uszkodzony Wyczyścić styki, wymienić oryginalny akumulator
Zmniejszona wydajność	Zużyty akumulator Wymienić akumulator
	Akumulator niecałkowicie naładowany	Naładować akumulator
