CJS254 - Bateria SCHEPPACH - Bezpłatna instrukcja obsługi

Typ produktu	Bezprzewodowa wyrzynarka oscylacyjna
Marka	Scheppach
Model	CJS254
Zasilanie	Bateria litowo-jonowa 20 V (nie dołączona)
Prędkość skoków na biegu jałowym	0 - 2400 min⁻¹
Długość skoku	25,4 mm
Liczba pozycji orbitalnych	3 (0, 1, 2, 3)
Maksymalny kąt cięcia	45° (lewo/prawo)
Waga	1,75 kg
Poziom ciśnienia akustycznego (LpA)	88 dB(A)
Poziom mocy akustycznej (LWA)	99 dB(A)
Drgania (ah)	3,327 m/s²
Główne funkcje	Elektroniczna regulacja prędkości, ruch oscylacyjny, szybkie mocowanie brzeszczotu, równoległy ogranicznik, osłona przed odpryskami, wyłącznik bezpieczeństwa
Typ brzeszczotu	Brzeszczot z trzonkiem T (kompatybilny z systemem szybkiego mocowania)
Zawartość dostawy	1 wyrzynarka, 1 równoległy ogranicznik, 1 brzeszczot do drewna, 1 brzeszczot do metalu, 1 instrukcja obsługi
Konserwacja	Czyścić wilgotną szmatką i odrobiną mydła; nie używać agresywnych środków; przedmuchiwać szczeliny wentylacyjne sprężonym powietrzem
Przechowywanie	Ciemne, suche miejsce, zabezpieczone przed mrozem (5-30°C), poza zasięgiem dzieci
Bezpieczeństwo	Zamykany wyłącznik, ochrona przed kontaktem, zabezpieczenie przed przypadkowym uruchomieniem (wyjęcie baterii)
Części zużywalne	Brzeszczoty, szczotki węglowe
Możliwość naprawy	Części zamienne dostępne u autoryzowanych dealerów Scheppach; naprawa przez autoryzowany serwis
Gwarancja	Gwarancja ustawowa; wszelkie modyfikacje lub niewłaściwe użytkowanie unieważnia gwarancję
Zgodne użytkowanie	Użytek prywatny (nieprofesjonalny); cięcie drewna, metali (odpowiednimi brzeszczotami) i materiałów nieszkodliwych

Często zadawane pytania - CJS254 SCHEPPACH

Jak wymienić brzeszczot w wyrzynarce Scheppach CJS254?

Upewnij się, że bateria jest wyjęta. Obróć szybkie mocowanie (14) i przytrzymaj je. Włóż brzeszczot (10) do końca w szybkie mocowanie, aż zaskoczy. Zwolnij szybkie mocowanie: powinno wrócić do pozycji wyjściowej. Brzeszczot jest wtedy zablokowany. Upewnij się, że jest dobrze prowadzony w rolce prowadzącej (9).

Jak ustawić kąt cięcia?

Poluzuj dźwignię zaciskową (6). Ustaw żądany kąt (0°, 15°, 30° lub 45° w lewo lub w prawo) na płycie podstawy (7) za pomocą wygrawerowanych oznaczeń. Obudowa ma trzpień blokujący. Dokręć dźwignię zaciskową (6).

Jak używać funkcji oscylacyjnej (ruch orbitalny)?

Użyj selektora ruchu oscylacyjnego (8), aby wybrać pozycję od 0 (brak oscylacji, czyste cięcie) do 3 (maksymalna oscylacja, szybkie cięcie). W zależności od materiału, wykonaj próbę, aby określić najlepsze ustawienie. Ruch oscylacyjny umożliwia szybsze posuwanie się w grubych elementach.

Jakiej baterii używać z wyrzynarką CJS254?

Wyrzynarka działa z bateriami litowo-jonowymi 20 V przeznaczonymi do narzędzi Scheppach. Używaj wyłącznie oryginalnych baterii zalecanych przez producenta. Nie używaj baterii nieładowalnych.

Jak ładować baterię?

Używaj wyłącznie ładowarki zalecanej przez Scheppach do tego typu baterii. Ładuj w pomieszczeniu, z dala od wilgoci. Pozwól gorącej baterii ostygnąć przed ładowaniem. Nie pozostawiaj baterii na słońcu lub na kaloryferze.

Co zrobić, jeśli wyrzynarka nie uruchamia się?

Sprawdź, czy bateria jest naładowana i prawidłowo zamontowana. Jeśli problem nadal występuje, sprawdź wyłącznik Wł./Wył. Jeśli bateria jest uszkodzona, zleć jej sprawdzenie wykwalifikowanemu elektrykowi. Jeśli silnik jest uszkodzony, skontaktuj się z serwisem.

Jak konserwować wyrzynarkę?

Zawsze wyjmuj baterię przed czyszczeniem. Czyść urządzenie wilgotną szmatką i odrobiną mydła. Nie używaj agresywnych detergentów. Przedmuchaj szczeliny wentylacyjne sprężonym powietrzem o niskim ciśnieniu, aby usunąć kurz.

Jaka jest maksymalna głębokość cięcia?

Instrukcja nie określa maksymalnej głębokości. Długość skoku wynosi 25,4 mm, co daje orientacyjną maksymalną grubość cięcia dla standardowego brzeszczotu. Do głębszych cięć użyj odpowiedniego brzeszczotu.

Czy wyrzynarka może ciąć metal?

Tak, z dołączonym brzeszczotem do metalu. Użyj chłodziwa, np. oleju do cięcia, aby przedłużyć żywotność brzeszczotu. Upewnij się, że ustawiono odpowiednią prędkość i ruch oscylacyjny (zwykle pozycja 0 lub 1) do metalu.

Gdzie znaleźć części zamienne do CJS254?

Oryginalne części zamienne i akcesoria Scheppach są dostępne u autoryzowanych dealerów. Przy zamówieniu podaj numer artykułu, typ i rok produkcji. Brzeszczoty są częściami zużywalnymi i można je kupić osobno.

INSTRUKCJA OBSŁUGI CJS254 SCHEPPACH

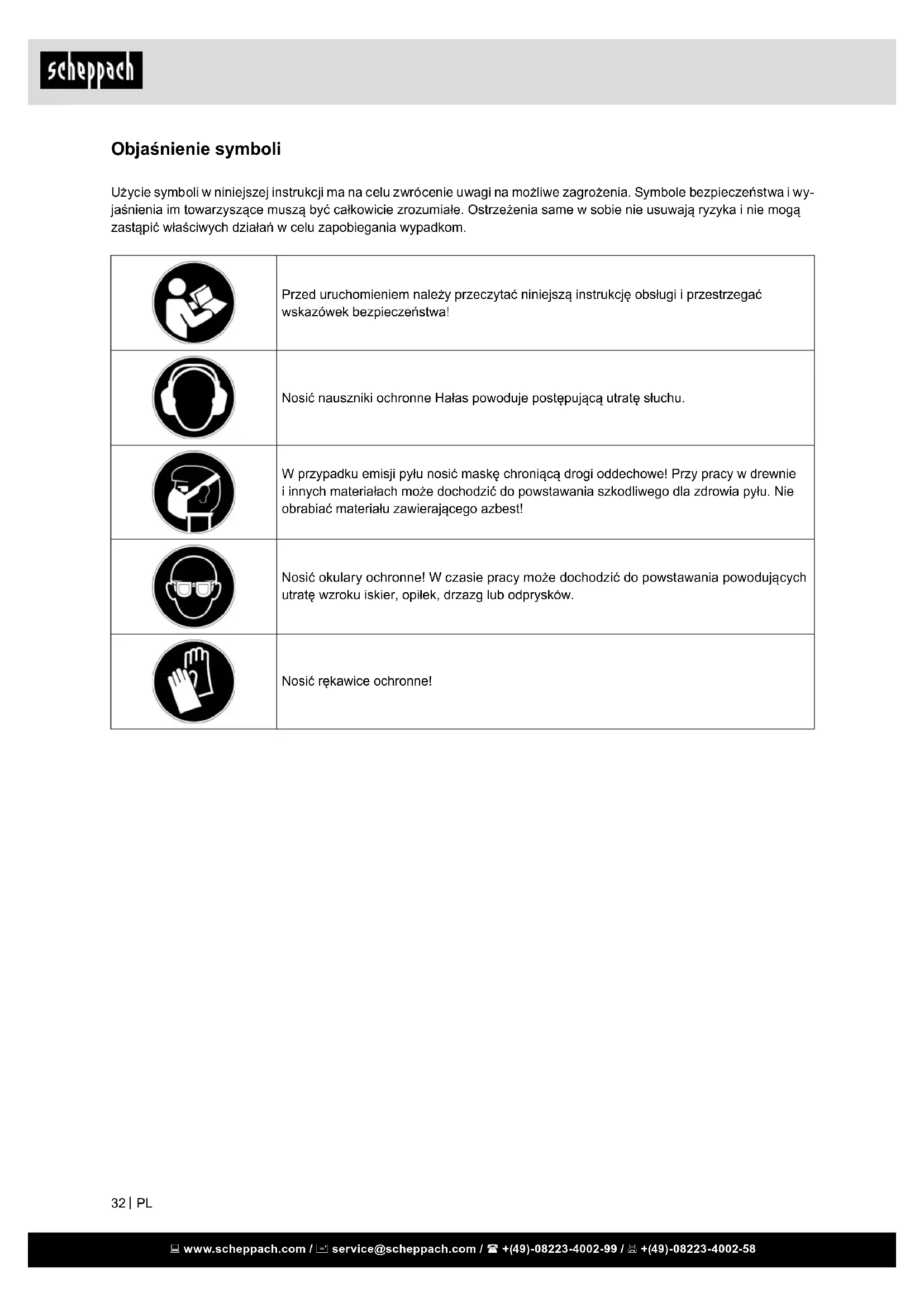

Użycie symboli w niniejszej instrukcji ma na celu zwrócenie uwagi na możliwe zagrożenia. Symbole bezpieczeństwa i wyjaśnienia im towarzyszące muszą być całkowicie zrozumiałe. Ostrzeżenia same w sobie nie usuwają ryzyka i nie mogą zastąpić właściwych działań w celu zapobiegania wypadkom.

	Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek bezpieczeństwa!
	Nosić nauszniki ochronne Hałas powoduje postępującą utratę słuchu.
	W przypadku emisji pyłu nosić maskę chroniącą drogi oddechowe! Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!
	Nosić okulary ochronne! W czasie pracy może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków.
	Nosić rękawice ochronne!

Spis treści: Strona:

1. Wstep 34

2. Opis urządzenia 34

3. Zakres dostawy 34

4. Prawidłowe użycie 34

5. Ogólne wskazówki dotyczące bezpieczeństwa 35

6. Dane techniczne 38

7. Rozpakowanie 38

8. Montaż 38

9. Czyszczenie 39

10. Przechowywanie 40

11. Konserwacja 40

12. Utylizacja i recykling 40

13. Pomoc dotycząca usterek 41

1. Wstep

Producent:

scheppach

Mamy nadzieję, że wyprodukowane przez nas narzędzia pomogą Ci osiągnąć zawodową satysfakcję i sukces.

Uwaga:

Zgodnie z obowiązującymi przepisami dotyczącymi odpowiedzialności za bezpieczeństwo produktu, producent nie odpowiada za szkody powstałe w związku

z korzystaniem z urządzenia w przypadku:

• nieprawidłowej obsługi,
• niestosowania się do instrukcji obsługi,
• naprawy przez zewnętrznych, nieupoważnionych pracowników,
• instalowania i zamiany nieoryginalnych części zamiennych,
• nieprawidłowego użytku,
• awarii układu elektrycznego z powodu niestosowania się do dokumentacji elektrycznej oraz przepisów VDE 0100, DIN 57113 / VDE 0113.

Zalecenia:

Proszę przeczytać cały tekst przed rozpoczęciem montażu oraz obsługi urządzenia.

Instrukcja ma na celu ułatwienie użytkownikowi zapoznania się z urządzeniem oraz właściwego wykorzystania jego możliwości.

Instrukcja obsługi zawiera ważne uwagi na temat tego, jak używać urządzenia w sposób bezpieczny, właściwy i oszczędny oraz jak uniknąć ryzyka, oszczędzić na kosztach naprawy, skrócić okres przestoju oraz wydłużyć czas niezawodności i żywotności maszyny.

Poza stosowaniem się do zawartych w instrukcji wskazówek dotyczących bezpieczeństwa, należy też zawsze przestrzegać stosownych przepisów krajowych, które odnoszą się do obsługi tego rodzaju urządzeń.

Instrukcja powinna być umieszczona w przezroczy- stej plastikowej teczce dla ochrony przez brudem i wilgocią, oraz przechowywana w pobliżu urządzenia.

Każda osoba obsługująca urządzenie ma obowiązek przeczytać instrukcję przed rozpoczęciem pracy i dokładnie się do niej stosować.

Urządzenia mogą używać tylko osoby, które przeszły odpowiednie przeszkolenie i zostały poinformowane o zagrożeniach wiążących się z jego obsługą. Należy przestrzegać wymogów dotyczących minimalnego wieku osób pracujących z urządzeniem.

Oprócz w niniejszej instrukcji obsługi zawartych instrukcji bezpieczeństwa oraz w przepisach obowiązujących w Twoim kraju, należy przestrzegać ogólnie przyjętych zasad technicznych dotyczących działania urządzeń tego samego typu.

Nie ponosimy odpowiedzialności za wypadki lub szkody spowodowane nieprzestrzeganiem niniejszej instrukcji i instrukcji bezpieczeństwa.

2. Opis urządzenia

1. Rękojeść gałkowa
2. Przełącznik WŁĄCZ / WYŁĄCZ (blokowany)
3. Kółko nastawcze wstępnego wyboru prędkości obrotowej
4. Obudowa
5. Siatka wentylacyjna
6. Dźwignię zaciskową
7. Płyta podstawy z metalu lekkiego
8. Przełącznik skoku wahadłowego
9. Rolka prowadząca
10. Brzeszczot
11. Otwory wsuwane (włącznie ze śrubą ustalająca)
12. Ochrona przed wyrwaniem wióra
13. Ochrona przed dotykiem
14. Uchwyt szczękowy szybkomocujący
15. Zderzak równoległy

3. Zakres dostawy

• 1 Wyrzynarka włącznie z
• 1 Zderzak równoległy
• 1 1 Instrukcja obsługi
• 1 Brzeszczoty do obróbki drewna
• 1 Brzeszczot do obróbki metalu

4. Prawidłowe użycie

Należy przestrzegać instrukcji obsługi producenta w celu zapewnienia prawidłowego działania maszyny. Każde inne użycie uznaje się za niewłaściwe i może doprowadzić do uszkodzenia maszyny wprowadzając użytkownika w niebezpieczeństwo.

Urządzenie może być użyte tylko w doskonałym stanie technicznym, zgodnie z jej przeznaczeniem, pod względami bezpieczeństwa i świadomości zagrożeń przy obserwacji jego działania!

Urządzenie może być używane, konserwowane lub naprawiane tylko przez zaufane osoby, które są świadome istnienia zagrożeń.

Oprócz tego należy przestrzegać wszystkich obowiązujących przepisów bezpieczeństwa pracy.

Należy przestrzegać obowiązujących przepisów BHP i innych ogólnie przyjętych zasad bezpieczeństwa.

Wszelkie modyfikacje urządzenia powodują wykluczenie odpowiedzialności producenta za powstałe w ich następstwie szkody.

Urządzenie może być używane wyłącznie na oryginalnych częściach i narzędziach producenta. Muszą być spełnione zasady bezpieczeństwa, pracy i konserwacji określone przez producenta jak też wymiarowania podane w danych technicznych.

W zakres użytkowania zgodnego z przeznaczeniem wchodzi również przestrzeganie instrukcji obsługi, instrukcji montażu oraz wskazówek bezpieczeństwa zawartych w niniejszej instrukcji.

Osoby obsługujące oraz przeprowadzające prace konserwacyjne na urządzeniu muszą zostać zapoznane z instrukcją jej użytkowania oraz możliwymi niebezpieczeństwami.

5. Ogólne wskazówki dotyczące bezpieczeństwa

⚠ OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i instrukcje oraz przestudiować wszystkie ilustracje i parametry techniczne dostarczone wraz z niniejszym narzędziem elektrycznym.

Nieprzestrzeganie wskazówek i instrukcji bezpieczeństwa może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia!

Zachować wszystkie wskazówki i instrukcje bezpieczeństwa na przyszłość.

Termin „elektronarzędzie” stosowany w uwagach bezpieczeństwa odnosi się do elektronarzędzi podłączonych do sieci (z przewodem zasilającym) lub eksploatowanych z baterią (bez kabla zasilającego).

1) Bezpieczeństwo miejsca pracy

a. Utrzymywać stanowisko pracy w czystości i dobrze oświetlone. Nieporządek i nieoświetlone obszary robocze mogą prowadzić.
b. Nie pracuj przy użyciu urządzenia w otoczeniu zagrożonym eksplozją, w którym znajdują się palne ciecze, gazy lub pyły. Urządzenia elektryczne wytwarzają iskry, które mogą zapalić pył lub pary.
c. Podczas użytkowania urządzenia elektrycznego trzymaj dzieci i inne osoby z daleka od urządzenia. Przy odchyleniu możesz stracić kontrolę nad urządzeniem.

2) Bezpieczeństwo elektryczne

a. Wtyk sieciowy urządzenia musi pasować do wtykowego gniazdka sieciowego. W żaden sposób nie wolno zmieniać wtyku sieciowego urządzenia. Nie używaj żadnych wtyków adapterowych razem z urządzeniami wyposażonymi w uziemienie ochronne. Niezmienio-

ne wtyki sieciowe i pasujące wtykowe gniazdka sieciowe zmniejszają ryzyko porażenia prądem elektrycznym.

b. Unikaj kontaktu fizycznego z powierzchnia- mi uziemionymi takimi jak powierzchnie rur, grzejników, kuchni elektrycznych i lodówek. Istnieje podwyższone niebezpieczeństwo pora- żenia prądem elektrycznym, gdy twoje ciało jest uziemione.

c. Trzymaj urządzenie z daleka od deszczu i wil- goci. Wniknięcie wody do urządzenia elektrycz- nego zwiększa ryzyko porażenia prądem elek- trycznym.

d. Nie używaj kabla sieciowego w sposób sprzeczny z jego przeznaczeniem, tj. do noszenia urządzenia, zawieszania urzą dzenie lub do wyciągania wtyku sieciowego z wtykowego gniazdka sieciowego. Trzymaj kabel z daleka od gorąca, oleju, ostrych krawędzi lub poruszających się części urządzeń. Uszkodzone lub popłatane kable zwiększają ryzyko porażenia prądem elektrycznym.

e. Gdy pracujesz z urządzeniem elektrycznym na dworze używaj wyłącznie przedłużaczy, które są dopuszczone również do pracy na dworze. Użycie przedłużacza przystosowanego do stosowania na dworze zmniejsza ryzyko porażenia prądem elektrycznym.

f. Jeśli praca elektronarzędzia w otoczeniu wilgotnym jest nie do uniknięcia, należy zastosować wyłącznik prądu uszkodzeniowego. Zastosowanie wyłącznika prądu uszkodzeniowego zapobiega niebezpieczeństwu porażenia prądem elektrycznym.

3) Bezpieczeństwo osób

a. Bądź stale uważny, zwracaj uwagę na to co ro-bisz i postępuj rozsądnie w trakcie pracy z nar-zędziem elektrycznym. Nie używaj narzędzia, gdy jesteś zmęczony lub znajdujesz się pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi przy użytkowaniu urządzenia może prowadzić do poważnych obrażeń ciała.

b. Noś osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego takiego jak maska przeciwpyłowa, buty antypoślizgowe, kask ochronny lub ochrona słuchu stosownie do sposobu użytkowania narzędzia elektrycznego zmniejsza ryzyko obrażeń ciała.

c. Unikaj niezamierzonego uruchomienia. Upew-nij się, że narzędzie elektryczne jest wyłączone zanim podłączysz je do zasilania prądowego, uchwycisz je lub będziesz je przenosił. Jeżeli podczas przenoszenia urządzenia będziesz trzy-mał palec na przełączniku WŁĄCZ. / WYŁĄCZ. lub jeżeli urządzenie jest włączone, to może to prowadzić do nieszczęśliwych wypadków.

d. Usuń narzędzia do nastawiania urządzenia lub klucze płaskie zanim włączysz urządzenie. Narzędzie lub klucz, który znajduje się w obracającej się części urządzenia może prowadzić do obrażeń ciała.
e. Unikaj nienormalnej postawy ciała. Zadbaj o pewne stanowisko i w każdej chwili utrzymuj równowagę. Dzięki temu będziesz mógł lepiej kontrolować urządzenie, zwłaszcza w nieoczekiwanych sytuacjach.
f. Noś odpowiednią odzież. Nie noś obszernej odzieży ani biżuterii. Trzymaj włosy, odzież i rękawice z daleka od poruszających się części. Luźna odzież, biżuteria lub długie włosy mogą zostać uchwycone przez poruszające się części.
g. Jeżeli zostaną zamontowane urządzenia do odsysania i wychwytywania pyłu, to upewnij się, że są one podłączone i że będą prawidłowo używane. Używanie tych urządzeń zmniejsza zagrożenie wywoływane pyłem.
h. Przestrzegamy przed złudnym poczuciem bezpieczeństwa i ignorowaniem zasad bezpieczeństwa dla elektronarzędzi, również gdy użytkownik w wyniku wielokrotnego użycia jest zaznajomiony z obsługą narzędzia elektrycznego. Brak czujności może w ułamku sekundy doprowadzić do powstania ciężkich obrażeń.
4) Staranne obchodzenie się i użytkowanie narzędzi elektrycznych
a. Nie przeciążaj urządzenia. Używaj do swojej pracy przeznaczonego do niej narzędzia elektrycznego. Za pomocą odpowiedniego narzędzia elektrycznego pracujesz lepiej i bezpieczniej w danym zakresie robót.
b. Nie używaj żadnego narzędzia elektrycznego, którego przełącznik jest uszkodzony. Narzędzie elektryczne, które nie daje się już więcej włączyć lub wyłączyć, jest niebezpieczne i musi zostać naprawione.
c. Zanim przeprowadzisz nastawy urządzenia, wymienisz części osprzętu lub odłożysz urządzenie wyciągnij wtyczkę sieciową z sieciowego gniazdka wtykowego. Ten środek ostrożności zapobiega niezamierzonemu startowi urządzenia.
d. Przechowuj nieużywane narzędzia elektryczne poza zasięgiem dzieci. Nie pozwól na użytkowanie urządzenia osobom, które nie są z nim obznajomione lub nie przeczytały niniejszych instrukcji. Narzędzia elektryczne są niebezpieczne, gdy są używane przez osoby niedoświadczone.
e. Pielęgnuj starannie urządzenie. Sprawdź, czy ruchome części urządzenia funkcjonują nie-nagannie i nie zakleszczają się, czy części urządzenia nie są złamane lub uszkodzone w

takim stopniu, że funkcjonowanie urządzenia jest szczuplone. Zleć naprawę uszkodzonych części przed użyciem urządzenia. Przyczyną wielu wypadków są źle konserwowane narzędzia elektryczne.

f. Utrzymuj narzędzia tnące w stanie ostrym i czystym. Starannie pielęgnowane narzędzia tnące o ostrych krawędziach tnących mniej zakleszczają się i dają się łatwiej prowadzić.

g. Używać elektronarzędzi, części akcesoryjnych, narzędzia wstawiania itp. zgodnie z niniejszą instrukcją. Należy wziąć pod uwagę warunki pracy i czynność, która ma być przeprowadzona. Używanie elektronarzędzi do zastosowań innych niż zgodnie z ich przeznaczeniem może spowodować niebezpieczeństwo.

h. Uchwyty i powierzchnie chwytowe utrzymywać w stanie suchym, czystym i wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

5) Serwisowanie

a. Urządzenie powinno być naprawiane wyłącznie przez wykwalifikowanych specjalistów i należy zawsze stosować oryginalne części zamienne do naprawy. Służy to utrzymaniu bezpieczeństwa narzędzia.

Dodatkowe wskazówki dotyczące bezpieczeństwa

Wskazówki bezpieczeństwa dla pilarek o ruchu posuwisto-zwrotnym

- Podczas wykonywania czynności, w trakcie których narzędzie robocze może natrafić na ukryte przewody prądowe lub własny kabel przyłączeniowy, należy trzymać elektronarzędzie za izolowane powierzchnie chwytowe. Kontakt z przewodem pod napięciem może spowodować, że również metalowe części urządzenia znajdą się pod napięciem i doprowadzić do porażenia prądem.

- Zamocować i zabezpieczyć przedmiot obrabiany przy użyciu zacisków lub w inny sposób na stabilnej podkładce. Przytrzymywanie obrabianego przedmiotu ręką lub opieranie go o swoje ciało powoduje, że jest on niestabilny i może prowadzić do utraty kontroli.

Wskazówki bezpieczeństwa specyficzne dla urządzenia

Aby uniknąć niebezpieczeństwa obrażeń ciała i zagrożenia pożarowego, a także zagrożeń zdrowotnych:

• Zabezpieczaj przedmiot obrabiany. Używaj urządzeń mocujących / imadła, aby przytrzymać przedmiot obrabiany. W ten sposób jest on pewniej trzymany niż twoją ręką.
• Prowadź urządzenie do przedmiotu obrabianego wyłącznie w stanie włączonym. W przeciwnym razie istnieje niebezpieczeństwo odrzutu.
• Trzymaj ręce z daleka od obszaru piłowania. Nie sięgaj pod obrabiany przedmiot. W przypadku kontaktu z brzeszczotem (10) istnieje niebezpieczeństwo obrażeń ciała.
• Zwracaj uwagę na przyleganie płyty podstawy (7) przy piłowaniu.
• W razie niebezpieczeństwa wyciągnij natychmiast wtyk sieciowy z wtykowego gniazdka sieciowego.
• Zawsze prowadź kabel sieciowy do tyłu od urządzenia.

Ostrzeżenie! Trujące opary!

Obrabianie szkodliwych / trujących pytów stanowi zagrożenie zdrowotne dla osoby obsługującej urządzenie lub osób znajdujących się w pobliżu. Noś okulary ochronne i maskę przeciwpyłową!

• Unikaj piłowania materiałów szkodliwych dla zdrowia.
• Materiału zawierającego azbest nie wolno obrabiać. Azbest jest uznawany za rakotwórczy.
• Przy dłuższej obróbce drewna, a zwłaszcza, gdy obrabiane są materiały, w przypadku których powstają zagrażające zdrowiu pyły, podłącz urządzenie do odpowiedniego urządzenia odsysającego pył.
• Zadbaj o wystarczająca wentylację.
• Nie obrabiaj żadnych zwilżonych materiałów lub wilgotnych powierzchni.
• Po zakończeniu procesu roboczego wyłącz narzędzie elektryczne, a brzeszczot (10) wyciągnij z nacięcia dopiero wtedy, gdy zatrzyma on się całkowicie.
• Nie hamuj brzeszczotu 14 po wyłączeniu urządzenia przez dociskanie z boku. Brzeszczot (10) może zostać uszkodzony, złamać się lub spowodować odrzut.
• Używaj wyłącznie nieuszkodzonych i nienagannych brzeszczotów. Pogięte i tępe brzeszczoty mogą pęknąć lub spowodować odrzut.
• Urządzenie musi być stale czyste, suche i wolne od oleju i smarów.

Osprzęt oryginalny / oryginalne urządzenia do- datkowe

• Używaj wyłącznie osprzętu i urządzeń dodatkowych, które są podane w instrukcji obsługi. Użycie innych niż zalecane w instrukcji obsługi narzędzi wymiennych lub innego osprzętu może oznaczać dla ciebie niebezpieczeństwo obrażeń ciała.

Wskazówki dotyczące akumulatora

- Należy przestrzegać instrukcji obsługi akumulatora.

Wskazówki dotyczące ładowarki i przebieg ładowania

- Należy przestrzegać instrukcji obsługi ładowarki.

Staranne obchodzenie się z narzędziami akumulatorowymi oraz ich odpowiednie stosowanie

- Akumulatory ładować tylko w ładowarkach zalecanych przez producenta. W przypadku ładowarki przeznaczonej do konkretnego rodzaju akumulatorów, gdy zostanie użyta z innymi akumulatorami, istnieje niebezpieczeństwo pożaru.

- W narzędziach elektrycznych stosować wyłącznie przewidziane dla nich akumulatory. Użycie innych akumulatorów może prowadzić do obrażeń i niebezpieczeństwa pożaru.

- Akumulatory nie będące w użyciu trzymać z dala od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby powodować zmostkowanie styków. Zwarcie między stykami akumulatora może skutkować poparzeniami lub pożarem.

- W przypadku nieprawidłowo użycia z akumulatora może wydobyć się płyn. Unikać z nim kontaktu. W razie przypadkowego kontaktu opłukać wodą. Jeśli płyn dostanie się do oczu, dodatkowo zasięgnąć porady lekarza. Wydobywający się płyn akumulatorowy może powodować podrażnienia skóry lub oparzenia.

- Upewnić się, czy urządzenie jest wyłączone, zanim zostanie zastosowany akumulator. Zastosowanie akumulatora w narzędziu elektrycznym, które jest włączone, może prowadzić do wypadków.

- Baterie ładować tylko w obszarze wewnętrznym, ponieważ ładowarka jest przeznaczona tylko do tego celu. Niebezpieczeństwo porażenia prądem elektrycznym.

- Aby zredukować ryzyko porażenia prądem elektrycznym, przed czyszczeniem wyciągnąć wtyczkę ładowarki z gniazdka.

- Nie wystawiać akumulatora przez dłuższy czas na działanie promieniowania słonecznego i nie umieszczać go na grzejnikach. Ciepło szkodzi akumulatorowi i istnieje zagrożenie wybuchem.

• Nagrzany akumulator zostawić do ochłodzenia przed ładowaniem.
• Nie otwierać akumulatora i unikać mechanicznego uszkodzenia akumulatora. Istnieje zagrożenie zwarcia i mogą wyciekać opary, które podrażniają drogi oddechowe. Zadbać o dopływ świeżego powietrza i w razie dolegliwości skontaktować się z lekarzem.
• Nie stosować baterii, które nie nadają się do ponownego naładowania. Urządzenie może zostać uszkodzone.

Ostrzeżenie! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

Ryzyka szczątkowe

Maszyna została skonstruowana zgodnie z najnowszym stanem techniki i uznanymi zasadami techniki bezpieczeństwa. Jednak podczas wykonywania prac mogą się pojawić poszczególne ryzyka szczątkowe.

• Zagrożenie zdrowia spowodowane prądem w przypadku stosowania nieprawidłowych elektrycznych przewodów przyłączeniowych.
• Ponadto, pomimo wszelkich podjętych kroków, mogą się pojawić ukryte ryzyka szczątkowe.
• Ryzyka szczątkowe można zminimalizować przestrzegając rozdziału „Wskazówki bezpieczeństwa” oraz „Użytkowanie zgodn
• Unikać przypadkowego uruchamiania maszyny: podczas wkładania wtyczki do gniazdka przycisk uruchamiający nie może być wciśnięty. Stosować narzędzia zalecane w niniejszym podręczniku. Zapewni to optymalną wydajność urządzenia.
• Nie zbliżać rąk do obszaru roboczego, gdy maszyna jest uruchomiona.

6. Dane techniczne

Silnik zasilający 20 V

Częstość uderzeń 0 - 2400 min-1
Długość skoku	ca 25,4 mm
Pozycje orbitalne	3
Kąt smakowy maks.	45°
Waga	1,75kg

Zmiany techniczne zastrzeżone!

Hałas i wibracje

⚠ Ostrzeżenie!

Hałas w miejscu pracy może przekroczyć 85 dB (A) W tym przypadku jest konieczne użycie środków ochronny przed hałasem (Nosić nauszniki przeciwhałasowe!).

Hałas

Poziom mocy
akustyczne L_WA	99 dB(A) (EN ISO 3744)
Poziom ciśnienia
akustycznego L_pA	88dB(A) (EN ISO 11201)
Odchylenie K_wa/pA	3 dB(A)

Wartość wibracji

Poziom drgań ah	3,327 m/s ^2
Odchylenie Kh	1,5 m/s ^2

7. Rozpakowanie

• Otwórz opakowanie i ostrożnie wyjmij urządzenie.
• Usuń materiał opakowania samo opakowanie i mocowania transportowe, (jeśli dotyczy).
• Należy sprawdzić, czy dostawa jest kompletna.
• Sprawdź urządzenie oraz części dodatkowe pod kątem uszkodzeń powstałych w trakcie transportu. W przypadku reklamacji należy niezwłocznie skontaktować się z dystrybutorem. Zażalenia składane w późniejszym terminie nie będą rozpatrywane.
• W miarę możliwości należy zachować oryginalne opakowanie do czasu wygaśnięcia gwarancji.
• Przed rozpoczęciem obsługi urządzenia upewnij się, że zapoznałeś się z instrukcją obsługi.
• Należy używać wyłącznie oryginalnych części przy wymianie akcesoriów, materiałów eksploatacyjnych i części zamiennych. Urządzenia zamienne są dostępne u lokalnego dystrybutora.
• W zamówieniu należy wpisać nasz kod towaru, model urządzenia oraz rok produkcji.

⚠ UWAGA!

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Nie pozwalać dzieciom na zabawę plastikowymi torebkami, foliami lub małymi częściami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

8. Montaż

Wskazówka:

Używać odpowiedniego środka chłodzącego, np. oleju do obróbki skrawaniem. Zwiększa to żywotność i trwałość metalowego brzeszczotu piły.

Do każdego zastosowania można dostać w handlu zoptymalizowane brzeszczoty. Możesz zastosować każdy brzeszczot pod warunkiem, że jest on zaopatrzony w odpowiednie mocowanie (chwyt jednokrzywkowy).

Montaż / wymiana brzeszczotu

Ostrzeżenie!

Przed rozpoczęciem wszelkich robót na urządzeniu wyciągnąć wtyczkę kabla zasilającego z gniazdka sieciowego. W przeciwnym razie istnieje niebezpieczeństwo obrażeń.

• Przekręć uchwyt szczękowy szybkomocujący (14) i utrzymaj go w stanie przekręconym.
• Wciśnij do oporu potrzebny brzeszczot (10) do uchwytu szczękowego szybkomocującego (14). Brzeszczot (10) wzębi się zapadkowo.
• Brzeszczot (10) musi znajdować się w rolce prowadzącej (9).
• Zwolnij uchwyt szczękowy szybkomocujący (14), musi on powrócić do swojego położenia wyjściowego. Brzeszczot (10) jest zablokowany

Montaż zderzaka równoległego

Zderzak równoległy (15) może zostać zamontowany po lewej lub po prawej stronie urządzenia (zobacz rysunek A).

• Poluzuj obie śruby otworów wsuwanych (11).
• Wsuń zderzak równoległy (15) do otworów wsuwanych (11).
• Wkręć znowu mocno obie śruby ustalające.

Zakładanie / zdejmowanie akumulatora z urządzenia

Przed założeniem akumulatora upewnij się, że urządzenie jest wyłączone. Zakładanie akumulatora do włączonego elektronarzędzia może wiązać się z niebezpieczeństwem wypadku.

Instalacja pakietu akumulatorów:

Ustawić przełącznik kierunku obrotów (2) w położeniu środkowym (blokada) i zatrzasnąć pakiet akumulatorów (5) w uchwycie.

Wyjąć pakiet akumulatorów:

Proszę nacisnąć przycisk do zwolnienia zasuwy (4) oraz wyjąć pakiet akumulatorów.

Zużyte akumulatory

Znacznie skrócony czas eksploatacji mimo naładowania wskazuje na zużycie akumulatora i na konieczność jego wymiany. Stosować tylko akumulator zamienny, który można zakupić przez Dział Obsługi Klienta.

Obstuga

Nastawianie kąta cięcia

• Poluzuj dźwignię zaciskową (6).
• N astaw kąt cięcia 0° / 15° / 30° / 45° (w lewo / w prawo) na płycie podstawy (7). Wytłoczone oznakowania odpowiadają wgłębieniom do nastawiania kąta cięcia. Obudowa posiada kolek blokujący, który musi Ceramic się zapadkowo do każdorazowego wgłębienia.
• Dokręć mocno dźwignię zaciskową (6).

Nastawienie liczby skoków

• Za pomocą kółka nastawczego wstępnego wyboru prędkości (3) nastaw żądaną liczbę skoków.
• W miarę możliwości zawsze wyznaczaj uprzednio optymalną nastawę poprzez praktyczną próbę.

Nastawienie skoku wahadłowego

Za pomocą przełącznika skoku wahadłowego (8) możesz nastawić ruch wahadłowy brzeszczotu (10). Bez ruchu wahadłowego (pozycja „0“) osiągniesz dokładne i starannie obrobione krawędzie cięcia. W przypadku cienkich przedmiotów obrabianych wyłącz skok wahadłowy. Za pomocą aktywowanego skoku wahadłowego (pozycja 1 – 3) osiągniesz w coraz większym stopniu szybszy postęp robót.

W miarę możliwości zawsze wyznaczaj uprzednio optymalną nastawę poprzez praktyczną próbę.

Włączanie:

- Przesuń przełącznik WŁĄCZ / WYŁĄCZ (2) w pozycję „I“, aż wzbębi się on zapadkowo.

Wyłączanie:

- Naciśnij tylną część przełącznika WŁĄCZ / WYŁĄCZ (2).

W celu zapewnienia długiej żywotności akumulatora litowego należy w odpowiednim czasie ponownie go ładować. Jest to zawsze konieczne po stwierdzeniu spadku wydajności urządzenia akumulatorowego.

9. Czyszczenie

ZAGROŻENIE!

Przed rozpoczęciem wszelkich czynności związanych z czyszczeniem wyciągnąć akumulator.

Czyszczenie

• W miarę możliwości zabezpieczenia, szczeliny wentylacyjne i obudowę silnika powinny być wolne od pyłu i zanieczyszczeń. Urządzenie przecierać czystą szmatką lub przedmuchować je sprężonym powietrzem pod niskim ciśnieniem.
• Zalecamy czyszczenie urządzenia bezpośrednio po każdym użyciu.

- Urządzenie powinno się regularnie czyścić wilgotną szmatką i niewielką ilością szarego mydła. Nie używać środków czyszczących ani rozpuszczalników; mogłyby one uszkodzić plastikowe części urządzenia. Uważać, aby do wnętrza nie dostala się woda. Przedostanie się wody do urządzenia elektrycznego zwiększa ryzyko porażenia prądem.

10. Przechowywanie

Urządzenie i jego wyposażenie przechowywać w miejscu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30°C. Narzędzie elektryczne przechowywać w oryginalnym opakowaniu. Przykryć narzędzie elektryczne, by chronić je przed pyłem lub wilgocią. Zachować instrukcję obsługi urządzenia elektrycznego.

11. Konserwacja

We wnętrzu urządzenia nie ma elementów wymagających konserwacji.

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne.

Części zużywające się*: Ostrza piły, Przyłącze spalin, szczotki węglowe

* nie zawsze wchodzą w zakres dostawy!

12. Utylizacja i recykling

Podczas transportu, aby zapobiec uszkodzeniom, urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użytkować ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone części dostarczyć do punktu utylizacji. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokalnego.

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz przepisami krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. Produkt ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego. Nieprawidłowe obchodzenie się z zużytem sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych. Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzialnej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

13. Pomoc dotycząca usterek

Poniższa tabela zawiera listę awarii tłumacząc co można zrobić w celu pozbycia się problemu w momencie, gdy urządzenie odmawia prawidłowej współpracy. Jeżeli opisy problemów z listy nie pomogą, należy skontaktować się z najbliższym centrum serwisowym.

Usterka Możliwa przyczyna Środek zaradczy
Urządzenie nie uruchamia się	Akumulator rozładowany Naład	ować akumulator
	Akumulator uszkodzony	Sprawdzić akumulator, w razie potrzeby zlecić naprawę autoryzowanemu elektrykowi
	Uszkodzony włącznik/wyłącznik	Naprawa przez autoryzowane centrum serwisowe
	Uszkodzony silnik Naprawa przez autoryzowane centrum serwisowe
Zatrzymywanie silnika w trakcie pracy	Akumulator rozładowany Naład	ować akumulator
	Akumulator nieprawidłowo włóżony	Ponownie włożyć akumulator
	Akumulator uszkodzony Wyczyścić styki, wymienić oryginalny akumulator
Zmniejszona wydajność	Zużyty akumulator Wymienić akumulator
	Akumulator niecałkowicie naładowany	Naładować akumulator
