Type de produit	Scie sauteuse pendulaire sans fil
Marque	Scheppach
Modèle	CJS254
Alimentation	Batterie lithium-ion 20 V (non incluse)
Taux de course à vide	0 - 2400 min⁻¹
Longueur de course	25,4 mm
Nombre de positions orbitales	3 (0, 1, 2, 3)
Angle de coupe max.	45° (gauche/droite)
Poids	1,75 kg
Niveau de pression acoustique (LpA)	88 dB(A)
Niveau de puissance acoustique (LWA)	99 dB(A)
Vibration (ah)	3,327 m/s²
Fonctions principales	Réglage de vitesse électronique, mouvement pendulaire, serrage rapide de lame, butée parallèle, protection anti-éclats, arrêt de sécurité
Type de lame	Lame à tige en T (compatible avec le système de serrage rapide)
Contenu de la livraison	1 scie sauteuse, 1 butée parallèle, 1 lame pour bois, 1 lame pour métaux, 1 mode d'emploi
Entretien	Nettoyer avec un chiffon humide et un peu de savon ; ne pas utiliser de produits agressifs ; souffler les fentes de ventilation à l'air comprimé
Stockage	Endroit sombre, sec, à l'abri du gel (5-30°C), hors de portée des enfants
Sécurité	Interrupteur verrouillable, protection anti-contact, dispositif anti-démarrage intempestif (retrait de la batterie)
Pièces d'usure	Lames de scie, balais de charbon
Réparabilité	Pièces détachées disponibles chez les revendeurs agréés Scheppach ; réparation par service après-vente agréé
Garantie	Garantie légale ; toute modification ou utilisation non conforme annule la garantie
Utilisation conforme	Usage privé (non professionnel) ; sciage du bois, métaux (avec lames appropriées) et matériaux non nocifs

FOIRE AUX QUESTIONS - CJS254 SCHEPPACH

Comment changer la lame de la scie sauteuse Scheppach CJS254 ?

Assurez-vous que la batterie est retirée. Tournez le serrage rapide (14) et maintenez-le. Enfoncez la lame de scie (10) à fond dans le serrage rapide jusqu'à ce qu'elle s'enclenche. Relâchez le serrage rapide : il doit revenir en position initiale. La lame est alors verrouillée. Assurez-vous qu'elle est bien guidée dans le galet de guidage (9).

Comment régler l'angle de coupe ?

Desserrez le levier de serrage (6). Réglez l'angle souhaité (0°, 15°, 30° ou 45° à gauche ou à droite) sur la plaque de fond (7) à l'aide des marquages gravés. Le boîtier possède une tige d'arrêt. Resservez le levier de serrage (6).

Comment utiliser la fonction pendulaire (mouvement orbital) ?

Utilisez le sélecteur de mouvement pendulaire (8) pour choisir entre les positions 0 (pas de pendulaire, coupe fine) à 3 (pendulaire maximal, coupe rapide). Selon le matériau, faites un essai pour déterminer le meilleur réglage. Le mouvement pendulaire permet une avance plus rapide sur les pièces épaisses.

Quelle batterie utiliser avec la scie sauteuse CJS254 ?

La scie fonctionne avec des batteries lithium-ion de 20 V conçues pour les outils Scheppach. Utilisez uniquement des batteries d'origine recommandées par le fabricant. Ne pas utiliser de batteries non rechargeables.

Comment charger la batterie ?

Utilisez uniquement le chargeur recommandé par Scheppach pour ce type de batterie. Chargez à l'intérieur, à l'abri de l'humidité. Laissez refroidir la batterie chaude avant de la charger. Ne laissez pas la batterie exposée au soleil ou sur un radiateur.

Que faire si la scie ne démarre pas ?

Vérifiez que la batterie est chargée et correctement installée. Si le problème persiste, vérifiez l'interrupteur Marche/Arrêt. Si la batterie est défectueuse, faites-la vérifier par un électricien agréé. Si le moteur est défectueux, contactez le service après-vente.

Comment entretenir la scie sauteuse ?

Retirez toujours la batterie avant le nettoyage. Nettoyez l'appareil avec un chiffon humide et un peu de savon. N'utilisez pas de détergents agressifs. Soufflez les fentes de ventilation avec de l'air comprimé à basse pression pour enlever la poussière.

Quelle est la profondeur de coupe maximale ?

La notice ne spécifie pas de profondeur maximale. La longueur de course est de 25,4 mm, ce qui donne une idée de l'épaisseur maximale de coupe pour une lame standard. Pour des coupes plus profondes, utilisez une lame adaptée.

La scie peut-elle couper du métal ?

Oui, avec la lame pour métaux fournie. Utilisez un réfrigérant comme de l'huile de coupe pour prolonger la durée de vie de la lame. Assurez-vous de régler la bonne vitesse et le bon mouvement pendulaire (généralement position 0 ou 1) pour le métal.

Où trouver des pièces de rechange pour la CJS254 ?

Les pièces de rechange et accessoires d'origine Scheppach sont disponibles chez les revendeurs spécialisés. Indiquez le numéro d'article, le type et l'année de construction lors de la commande. Les lames de scie sont des pièces d'usure et peuvent être achetées séparément.

MODE D'EMPLOI CJS254 SCHEPPACH

Légende des symboles figurant sur l'appareil

Les symboles figurant dans cette notice sont là pour attirer votre attention quant aux risques encourus. Les symboles concernant la sécurité et les explications correspondantes qui les accompagnent doivent être parfaitement compris. Les mises en garde ne suppriment par les risques et ne remplacent pas les mesures préventives nécessaires pour éviter les accidents.

	Avertissement - pour réduire le risque de blessure, lisez le mode d'emploi!
	Portez une protection auditive! L'exposition au bruit peut entraîner une perte de l'ouïe.
	Portez un masque anti-poussière! Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l'amiante !
	Portez des lunettes de protection! Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entraîner une perte de la vue.
	Porter des gants de travail!

Table des matières: Page:

1. Introduction 24
2. Description de l'appareil 24
3. Étendue de la livraison 24
4. Utilisation conforme 24
5. Consignes de sécurité 25
6. Données techniques 28
7. Déballage 28
8. Mise en service 28

9. Nettoyage 29

10. Stockage 29

11. Maintenance 29
12. Mise au rebut et recyclage 30
13. Dépannage 31

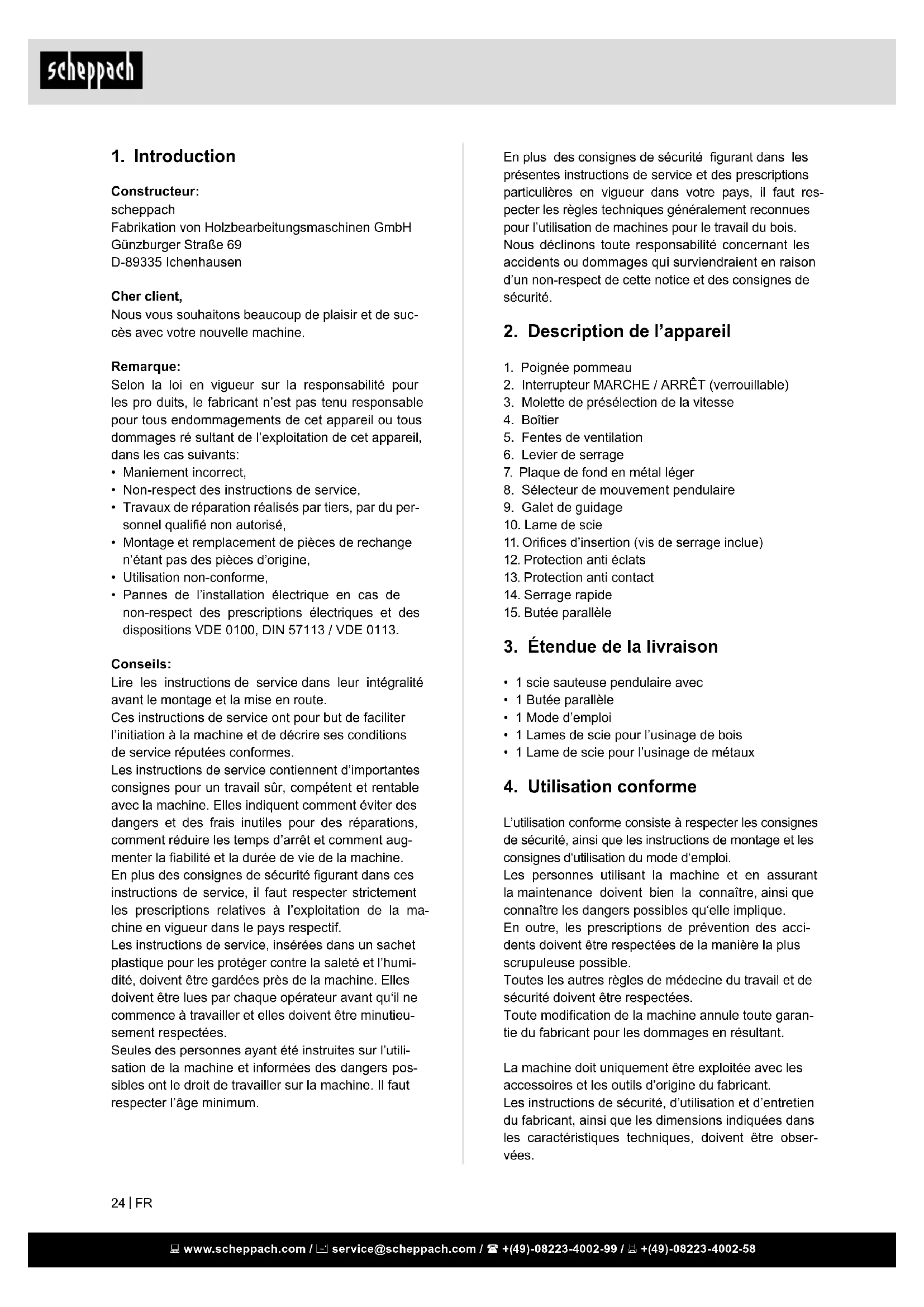

1. Introduction

Constructeur:

scheppach

Nous vous souhaitons beaucoup de plaisir et de succès avec votre nouvelle machine.

Remarque:

Selon la loi en vigueur sur la responsabilité pour les pro duits, le fabricant n'est pas tenu responsable pour tous endommagements de cet appareil ou tous dommages ré sultant de l'exploitation de cet appareil, dans les cas suivants:

• Maniement incorrect,
• Non-respect des instructions de service,
• Travaux de réparation réalisés par tiers, par du personnel qualifié non autorisé,
• Montage et remplacement de pièces de rechange n'étant pas des pièces d'origine,
  • Utilisation non-conforme,
• Pannes de l'installation électrique en cas de non-respect des prescriptions électriques et des dispositions VDE 0100, DIN 57113 / VDE 0113.

Conseils:

Lire les instructions de service dans leur intégralité avant le montage et la mise en route.

Ces instructions de service ont pour but de faciliter l'initiation à la machine et de décrire ses conditions de service réputées conformes.

Les instructions de service contiennent d'importantes consignes pour un travail sûr, compétent et rentable avec la machine. Elles indiquent comment éviter des dangers et des frais inutiles pour des réparations, comment réduire les temps d'arrêt et comment augmenter la fiabilité et la durée de vie de la machine.

En plus des consignes de sécurité figurant dans ces instructions de service, il faut respecter strictement les prescriptions relatives à l'exploitation de la machine en vigueur dans le pays respectif.

Les instructions de service, insérées dans un sachet plastique pour les protéger contre la saleté et l'humidité, doivent être gardées près de la machine. Elles doivent être lues par chaque opérateur avant qu'il ne commence à travailler et elles doivent être minutieusement respectées.

Seules des personnes ayant été instruites sur l'utilisation de la machine et informées des dangers possibles ont le droit de travailler sur la machine. Il faut respecter l'âge minimum.

En plus des consignes de sécurité figurant dans les présentes instructions de service et des prescriptions particulières en vigueur dans votre pays, il faut respecter les règles techniques généralement reconnues pour l'utilisation de machines pour le travail du bois. Nous déclinons toute responsabilité concernant les accidents ou dommages qui surviendraient en raison d'un non-respect de cette notice et des consignes de sécurité.

2. Description de l'appareil

1. Poignée pommeau
2. Interrupteur MARCHE / ARRÊT (verrouillable)
3. Molette de présélection de la vitesse
4. Boîtier
5. Fentes de ventilation
6. Levier de serrage
7. Plaque de fond en métal léger
8. Sélecteur de mouvement pendulaire
9. Galet de guidage
10. Lame de scie
11. Orifices d'insertion (vis de serrage inclue)
12. Protection anti éclats
13. Protection anti contact
14. Serrage rapide
15. Butée parallèle

3. Étendue de la livraison

• 1 scie sauteuse pendulaire avec
• 1 Butée parallèle
• 1 Mode d'emploi
• 1 Lames de scie pour l'usinage de bois
• 1 Lame de scie pour l'usinage de métaux

4. Utilisation conforme

L'utilisation conforme consiste à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d'utilisation du mode d'emploi.

Les personnes utilisant la machine et en assurant la maintenance doivent bien la connaître, ainsi que connaître les dangers possibles qu'elle implique.

En outre, les prescriptions de prévention des accidents doivent être respectées de la manière la plus scrupuleuse possible.

Toutes les autres règles de médecine du travail et de sécurité doivent être respectées.

Toute modification de la machine annule toute garantie du fabricant pour les dommages en résultant.

La machine doit uniquement être exploitée avec les accessoires et les outils d'origine du fabricant.

Les instructions de sécurité, d'utilisation et d'entretien du fabricant, ainsi que les dimensions indiquées dans les caractéristiques techniques, doivent être observées.

Remarque : conformément aux dispositions, nos appareils n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle.

Nous déclinons toute responsabilité si l'appareil est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

5. Consignes de sécurité

⚠ AVERTISSEMENT! Lisez et consultez toutes les consignes de sécurité, conseils, photos descriptives et caractéristiques concernant cette machine.

Le non-respect des consignes et des instructions de sécurité peut provoquer un choc électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité ainsi que les instructions d'utilisation pour le futur.

Le terme «outil électrique» utilisé dans les consignes de sécurité se réfère a des outils électriques raccordés au secteur (avec un câble d'alimentation) ou utilisés avec une batterie (sans câble d'alimentation).

1) Sécurité du poste de travail

a. Veillez à ce que votre zone de travail soit propre et bien éclairée. Le désordre et un éclairage insuffisant peuvent être à l'origine d'accidents.
b. Ne pas utiliser l'appareil dans une atmosphère explosive contenant des liquides, des gaz ou des poussières inflammables. Les étincelles produites par les outils électriques peuvent faire exploser la poussière ou les gaz.
c. Tenir les enfants et les autres personnes à l'écart lors de l'utilisation de cet outil électrique. Toute distraction peut vous faire perdre le contrôle de l'appareil.

2) Sécurité électrique

a. La fiche de branchement secteur de l'appareil doit s'enficher aisément dans la prise de courant. La fiche ne doit jamais être modifiée. Ne pas utiliser d'adaptateur avec des appareils reliés à la terre. Une fiche intacte et une prise de courant adéquate permettent de réduire les risques d'électrocution.
b. Éviter tout contact physique avec les surfaces reliées à la terre, par ex. conduites, chauffages, fours et éfrigérateurs. Risque élevé d'électrocution lorsque vous êtes relié à la terre.
c. Ne pas exposer cet appareil à la pluie, ni à l'humidité. L'infiltration d'eau dans un appareil électrique augmente les risques d'électrocution.
d. Ne jamais utiliser le cable de manière non conforme, pour porter l'appareil ou le suspendre, voire pour débrancher la fiche sec-

teur de la prise de courant. Tenir le câble à l'écart de toute source de chaleur, d'arêtes coupantes ou de parties mobiles de l'appareil. Un cable tordu ou enchevêtré augmente les risques d'électrocution.

e. Lorsque vous utilisez un outil électrique en plein air, uniquement utiliser un câble de rallonge homologué pour l'usage à l'extérieur. L'utilisation d'un câble de rallonge homologué pour l'usage en plein-air réduit les risques d'électrocution.

f. Si l'utilisation de l'outil électrique dans une ambiance humide est incontournable, il faut utiliser un disjoncteur différentiel. L'usage d'un disjoncteur différentiel réduit les risques de décharge électrique.

3) Sécurité personnelle

a. Soyez toujours attentif et vigilant quelle que soit la tâche exécutée et procédez toujours avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'appareil si vous n'êtes pas concentré ou fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Le moindre instant de distraction lors de l'usage de l'appareil peut causer de sérieuses blessures.
b. Portez une tenue de protection personnelle et toujours des lunettes de protection. Le port d'équipement personnel de protection tel que masque antipoussières, chaussures de sécurité antidérapantes, casque ou protection auditive, selon le type et l'utilisation de l'appareil électrique, diminue les risques de blessures.
c. Éviter toute mise en marche involontaire. Vérifier que l'outil électrique est éteint avant de le raccorder à l'alimentation électrique, le déplacer ou le transporter. Lors du transport de l'appareil, si le doigt est sur l'interrupteur MARCHE / ARRÊT ou si l'appareil est allumé, vous risquez de provoquer des accidents.
d. Avant de mettre en marche l'appareil, il faut retirer les outils de réglage ou les clés à vis. Un outil ou une clé pris dans un élément en rotation peut provoquer des blessures.
e. Ne pas se précipiter. Éviter toute position anormale. Veiller à avoir des appuis fermes et à contrôler votre équilibre à tout moment. Ceci vous permet de mieux contrôler l'appareil, surtout en cas de situations inattendues.
f. Porter des vêtements adéquats. Ne pas porter de vêtements ou bijoux amples. Tenir les cheveux, vêtements et gants à l'écart des pièces mobiles. Les cheveux longs dénoués, les bijoux et vêtements amples peuvent être happés par les parties mobiles.
g. Si les dispositifs d'aspiration et de récupération des poussières sont montés, il faut veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation de ces dispositifs réduit les dangers causés par les poussières.

h. Ne vous considérez jamais en sécurité et ne vous surestimez pas en négligeant les règles de sécurité applicables lors de l'utilisation d'outils électriques, même si vous avez une grande habitude d'utilisation de cet outil électrique. Une négligence lors de l'utilisation de cet outil peut être à l'origine de graves blessures.

4) Manipulation prudente et usage d'outils électriques

a. Nepas surcharger l'appareil. Utiliser l'outil électrique adéquat pour réaliser votre travail. L'outil adéquat vous permet de mieux travailler et en toute sécurité dans la plage de puissance prescrite.
b. Ne pas utiliser un outil électrique si son interrupteur est défectueux. Un outil électrique dont l'allumage et l'extinction ne fonctionnent plus correctement est dangereux et doit être réparé.
c. Débrancher la fiche électrique de la prise de courant avant d'ajuster l'outil, de changer des accessoires ou de ranger l'appareil. Cette mesure de precaution empêche toute remise en marche involontaire de l'appareil.

d. Ranger les outils électriques inutilisés hors de portée des enfants. Ne jamais laisser des personnes sans expérience ou qui n'ont pas lu ces instructions utiliser l'appareil. Les outils électriques sont dangereux dans les mains de personnes sans expérience.

e. Entretenir l'appareil avec soin. Contrôler si les parties mobiles fonctionnent irréprochablement et ne coïncent pas, si des pièces sont cassées ou endommagées, ainsi que le bon fonctionnement de l'appareil. Faire réparer les pièces endommagées avant de réutiliser l'appareil. Les outils électriques mal entretenus sont à l'origine de nombreux accidents.

f. Toujours conserver les outils de coupe tranchants et propres. Un outil de coupe tranchant et bien entretenu se coince moins et est plus facile à guider.

g. Utiliser l'outil électrique, les accessoires, les outils d'usinage, etc. conformément à ces instructions et aux pécifications de l'outil. Tenir compte des conditions de travail et de la tâche à exécuter. L'usage d'outils électriques dans un but différent de celui prescript peut être à l'origine de situations dangereuses.

a. Veillez à ce que les poignées et surfaces de préhension restent sèches, propres et nettes d'huile ou de graisse. Les poignées et surfaces de préhension glissantes ne permettent pas d'utiliser et de contrôler correctement l'outil électrique dans les situations inattendues.

5) Entretien

a. Veillez à ce que les poignées et surfaces de préhension restent sèches, propres et nettes d'huile ou de graisse. Les poignées et surfaces de préhension glissantes ne permettent pas d'utiliser et de contrôler correctement l'outil électrique dans les situations inattendues.

Autres avertissements de sécurité

Consignes de sécurité pour le sciage en va-et-vient

- Tenir l'outil électrique par les surfaces isolées de sa poignée pour réaliser une tâche pendant laquelle l'outil auxiliaire est susceptible d'entrer en contact avec des câbles électriques dissimulés ou la ligne de raccordement propre. Le contact avec un câble conducteur peut également mettre les pièces métalliques de l'appareil sous tension, ce qui entraîne un choc électrique.

- Fixer et sécuriser la pièce usinée sur un support stable à l'aide des embouts ou d'une autre manière. Si vous maintenez la pièce usinée uniquement avec la main ou contre votre corps, elle est en position instable, ce qui peut entraîner une perte de contrôle.

Consignes de sécurité spécifiques de l'appareil

Prévention des risques de blessures, d'incendies et de menaces pour la santé :

• Fixer la pièce usinée. Utiliser des dispositifs de serrage / étau pour fixer la pièce usinée. La pièce est ainsi plus sûrement fixée qu'à la main.
• Toujours amener l'outil électrique en marche contre la pièce usinée. Autrement, vous risquez un contre-coup.
• Garder les mains éloignées de la zone de coupe. Ne pas saisir la pièce usinée par dessous. Risque de blessure en cas de contact avec la lame de scie (10).
• Veiller à ce que la plaque de fond 9 soit en contact pendant le sciage.
• Immédiatement débrancher la fiche secteur de la prise de courant en cas de danger.
• Toujours faire dégager le cordon secteur vers l'arrière de l'appareil.

Avertissement ! Vapeurs toxiques !

L'usinage de poussières nocives / toxiques est dangereux pour la santé de l'utilisateur et des personnes séjournant à proximité. Porter des lunettes protectrices et un masque antipoussières !

• Éviter de scier des matériaux contenant des substances toxiques.

• Ne pas usiner des matériaux à base d'amiante. L'amiante est considérée cancérigène.

• En cas d'usinage prolongé de bois et plus spécialement de matériaux dégageant des poussières nocives, vous devez raccorder l'appareil à un dispositif d'aspiration des poussières adéquat.
  • Assurer une ventilation convenable.

• Ne pas usiner des matières mouillées ou des surfaces humides.
• Lorsque la coupe est terminée, éteindre l'outil électrique et ne retirer la lame de scie (10) de la fente qu'une fois qu'elle est immobile.
• Ne pas freiner la lame de scie (10) après l'extinction par une pression latérale. La lame de scie (10) peut s'endommager, se casser ou provoquer un contre-coup.
• Uniquement utiliser des lames de scie intactes et en parfait état. Les lames de scie tordues ou émoussées peuvent casser ou provoquer un contrecoup.
• L'appareil doit toujours rester propre, sec et exempt d'huiles ou de graisses.

Accessoires / équipements d'origine

- Uniquement utiliser les accessoires et équipements indiqués dans le mode d'emploi. L'usage d'équipements ou d'accessoires autres que ceux recommandés peut signifier un risque de blessure pour l'utilisateur.

Remarques concernant la batterie

- Veuillez respectez la notice d'utilisation de la batterie.

Consignes concernant le chargeur et la charge

- Veuillez respectez la notice d'utilisation du chargeur.

Utilisation des outils fonctionnant sur batteries et precautions d'emploi

• Charger les accumulateurs uniquement avec les chargeurs qui sont recommandés par le fabricant. Il y a un risque d'incendie si un chargeur, approprié pour un type précis d'accumulateur, est utilisé avec d'autres accumulateurs.
• N'utiliser que les accumulateurs prévus à cet effet avec les outils électriques. L'utilisation d'un autre accumulateur peut entraîner des blessures ou déclencher un incendie.
• Tenir l'accumulateur non utilisé à distance des trombones de bureau, des pièces de monnaie, des clés, des clous, des vis ou de tous autres petits objets en métal qui pourraient causer un découplage des contacts. Un court-circuit entre les contacts d'accumulateur peut entraîner des combustions ou un début d'incendie.

• En cas de mauvaise utilisation, le liquide peut sortir de l'accumulateur. Evitez tout contact avec celuici. En cas de contact accidentel, rincer avec de l'eau. Si le liquide pénètre dans les yeux, consulter un médecin. Des fuites de liquide provenant de l'accumulateur peuvent entraîner des irritations de la peau ou des brûlures.

• S'assurer que l'appareil est éteint avant de brancher l'accumulateur. Le branchement d'un accumulateur sur un appareil électrique en marche, peut entraîner des accidents.

• Chargez vos batteries uniquement à l'intérieur d'un local car le chargeur n'a été conçu que pour ce type d'utilisation. Risque d'une décharge électrique.
• Pour réduire le risque d'une décharge électrique, retirez la fiche du chargeur de la prise de courant avant de le nettoyer.
• Ne laissez pas l'accumulateur exposé pendant une longue durée aux rayons du soleil et ne posez pas celui-ci sur un radiateur. La chaleur nuit à l'accumulateur et il existe un risque d'explosion.
• Laissez refroidir un accumulateur chaud avant de procéder au chargement.
• N'ouvrez pas l'accumulateur et évitez tout dommage mécanique à l'accumulateur. Il existe un risque de court-circuit ; de plus il peut y avoir une émanation de vapeurs qui irritent les voies respiratoires. Ventilez le local et en cas de troubles, consultez un médecin.
• N'utilisez aucune batterie non rechargeable. Ceci pourrait endommager l'appareil.

Avertissement! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

Risques résiduels

La machine est construite à la pointe de la technique et selon les règles techniques de sécurité reconnues. Toutefois, des risques résiduels peuvent survenir lors des travaux.

• Danger pour la santé dû au courant en cas d'utilisation de ligne de raccordement électrique non conformes.
• En outre, et ce malgré toutes les mesures préventives prises, des risques résiduels cachés peuvent demeurer.
• Les risques résiduels peuvent être minimisés en observant les consignes de sécurité, l'utilisation conforme ainsi que la notice d'utilisation de manière générale.
• Évitez toute mise en service impromptue de la machine : lors de l'introduction du connecteur dans la prise, la touche de fonctionnement ne doit pas être actionnée. Utilisez l'outil recommandé dans le présent manuel. Vous conserverez ainsi des performances optimales.

- Faites en sorte de ne pas placer vos mains dans la zone de sciage si la machine est en cours de fonctionnement

6. Données techniques

Moteur d'alimentation 20 V

Taux de course 0 - 2400 min-1

Longueur de course ca 25,4 mm

Positions orbitales 3

Angle gourmand max. 45°

Poids 1,75kg

Sous réserve de modifications techniques !

Bruits et vibrations

Attention:

Le bruit sur le lieu de travail peut excéder 85 dB (A). Dans ce cas, des mesures de protection phonique sont indispensables pour l'utilisateur (porter un protège oreilles!).

Niveau de puissance sonore

Niveau de puissance acoustique L_WA 99 dB(A) (EN ISO 3744) Niveau de pression acoustique L_pA 88dB(A) (EN ISO 11201) Imprécision K_wa/pA 3 dB(A)

Valeur de vibration

Vibration _ah	3,327 m/s ^2
Imprécision _Kh	1,5 m/s ^2

7. Déballage

• Ouvrez l'emballage et sortez-en délicatement l'appareil.
• Retirez les matériaux d'emballage, ainsi que les protections mise en place pour le transport (s'il y a lieu).
  • Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport. En cas de réclamation, informer aussitôt le livreur.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.
• Familiarisez-vous avec l'appareil grâce au manuel d'utilisation avant sa mise en service.
• Pour les accessoires, les pièces d'usure et les pièces de rechange, n'utiliser que des pièces d'origine. Les pièces de rechange sont disponibles auprès de votre commerçant spécialisé scheppach.
• Lors de la commande des pièces, veuillez indiquer nos numéros d'article ainsi que le type et l'année de construction de l'appareil.

ATTENTION!

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'asphyxie !

8. Mise en service

Avis:

Utilisez un réfrigérant approprié, par exemple de l'huile de coupe. Ceci augmente la longévité et la durée d'utilisation de la lame.

Vous trouverez dans le commerce des lames de scie spécialement conçues pour chaque application. Vous pouvez utiliser n'importe quelle lame de scie à condition qu'elle possède la fixation correspondante (tige à came).

Montage / remplacement de la lame de scie Avertissement!

Débrancher la fiche secteur de la prise de courant avant d'effectuer tous les travaux sur l'appareil. Autrement, il existe un risque de blessures.

• Tourner le serrage rapide (14) et le maintenir tourné.
• Enfoncer la lame de scie (10) jusqu'à la butée dans le serrage rapide (14). La lame de scie 14 s'enclenche.
• La lame de scie (10) doit être dans le galet de guidage (9).
• Relâcher le serrage rapide (14), il doit retourner dans sa position initiale. La lame de scie (10) est verrouillée.

Montage de la butée parallèle

La butée parallèle (15) peut être fixée à gauche ou à droite de l'outil (voir ill. A).

• Dévisser les deux vis des orifices d'insertion (11).
• Insérer la butée parallèle (15) dans les orifices d'insertion (11).
• Resserrer les deux vis de fixation.

Installer le pack d'accumulateurs dans l'appareil / le sortir

Assurez-vous que l'appareil est hors tension avant d'y installer l'accu. La mise en place d'un accu dans un outil électrique qui est en marche peut provoquer des accidents.

Insérer le bloc accu :

Placer le sélecteur de sens de rotation (2) en position médiane (verrouillage) et enclencher le bloc accu (5) dans la poignée.

Retrait du bloc accu :

Appuyez sur la touche de déverrouillage (4) etretirez le bloc accu.

Accus usagés

Un temps de fonctionnement nettement réduit malgré la charge indique que l'accumulateur est usé et doit être remplacé. Utilisez seulement un pack d'accumulateur de remplacement d'origine que vous pouvez acheter auprès du service après-vente.

Utilisation

Réglage de l'angle de coupe

• Desserrer la levier de serrage (6).
• Régler l'angle de coupe 0° / 15° / 30° / 45° (gauche / droite) sur la plaque de fond (7). Les marquages gravés correspondent aux creux pour le réglage de l'angle de coupe. Le boîtier est doté d'une tige d'arrêt.
• Serrer la levier de serrage (6).

Réglage du cycle pendulaire

• Régler la fréquence de cycle pendulaire avec la molette de sélection (3).
• Si possible, toujours déterminer le réglage optimal au moyen d'un essai préalable.

Réglage de la course pendulaire

Utiliser le sélecteur de mouvement pendulaire (8) pour régler le mouvement pendulaire de la lame de scie (10). Sans mouvement pendulaire (position „0“), la scie exécute une coupe fine et propre. Le mouvement pendulaire doit être réglé pour les pièces fines. La sélection du mouvement pendulaire (position 1 – 3) permet d'obtenir une avance plus rapide.

Si possible, toujours déterminer le réglage optimal au moyen d'un essai préalable.

Mise en marche :

- Pousser l'interrupteur MARCHE / ARRÊT (2) sur la position „l” jusqu'à ce qu'il s'enclenche.

Extinction:

- Enfoncer la partie postérieure de l'interrupteur MARCHE / ARRÊT (2).

Dans l'intérêt d'une longue durée de fonctionnement du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci devient absolument nécessaire lorsque vous constatez que la puissance de l'appareil sans fi I baisse.

9. Nettoyage

DANGER!

Débranchez l'accumulateur avant tous travaux de nettoyage.

Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

10. Stockage

Entreposer l'appareil et ses accessoires dans un lieu sombre, sec et à l'abri du gel. En outre, ce lieu doit être hors de portée des enfants. La température de stockage optimale se situe entre 5 °C et 30 °C. Conserver l'outil électrique dans l'emballage d'origine. Recouvrir l'outil électrique afin de le protéger de la poussière ou de l'humidité. Conserver la notice d'utilisation à proximité de l'outil électrique.

11. Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

Informations service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-mables.

Pièces d'usure*: Lames de scie, connexion d'échappement, balais de charbon

*Pas obligatoirement compris dans la livraison !

12. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Éliminez les composants défectueux par le circuit d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune !

Ne pas jeter les vieux appareils avec les déchets ménagers!

Ce symbole indique que conformément à la directive relative aux déchets d'équipements électriques et électroniques (2012/19/UE) et aux lois nationales, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être remis à un centre de collecte prévu à cet effet. Le produit peut par ex. être retourné à l'achat d'un produit similaire ou être remis à un centre de collecte autorisé pour le recyclage d'appareils électriques et électroniques usagés. En raison des substances potentiellement dangereuses souvent contenues dans les appareils électriques et électroniques usagés, la manipulation non conforme des appareils usagés peut avoir un impact négatif sur l'environnement et la santé humaine. Une élimination conforme de ce produit contribue en outre à une utilisation efficace des ressources naturelles. Pour plus d'informations sur les centres de collecte des appareils usagés, veuillez contacter votre municipalité, le service communal d'élimination des déchets, un organisme agréé pour éliminer les déchets d'équipements électriques et électroniques ou le service d'enlèvement des déchets.

13. Dépannage

Le tableau suivant indique des pannes communes et décrit comment vous pouvez y remédier, s'il arrive que votre machine ne fonctionne pas. Si malgré cela, vous n'arrivez pas à localiser le problème et à l'éliminer, adressez-vous au service après-vente.

Panne Cause possible Remède
L'appareil ne démarre pas	Batterie vide Charger la batterie
	Batterie défectueuse	Contrôler la batterie. Au besoin, confier la réparation à un électricien agréé
	Interrupteur On/Off défectueux	Réparation par un centre de service après-vente autorisé
	Moteur défectueux Réparation	par un centre de service après-vente autorisé
Le moteur s'arrête en cours de fonctionnement	Batterie vide Charger la batterie
	Batterie mal installée Réinstaller	la batterie
	Batterie défectueuse Nettoyer les contacts, remplacer la batterie d'origine
Diminution de la puissance	Batterie usée Remplacer la batterie
	Batterie non chargée correctement	Charger la batterie

Objaśnienie symboli

CE - Déclaration de conformité

CE

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.
