Termék típusa	Akkumulátoros ingamozgású szúrófűrész
Márka	Scheppach
Modell	CJS254
Tápellátás	20 V lítium-ion akkumulátor (nem tartalmazza)
Üresjárati löketszám	0 - 2400 min⁻¹
Löket hossza	25,4 mm
Orbitális pozíciók száma	3 (0, 1, 2, 3)
Max. vágási szög	45° (balra/jobbra)
Súly	1,75 kg
Hangnyomásszint (LpA)	88 dB(A)
Hangteljesítményszint (LWA)	99 dB(A)
Rezgés (ah)	3,327 m/s²
Fő funkciók	Elektronikus sebességszabályozás, ingamozgás, gyors pengeszorítás, párhuzamos ütköző, szilánkvédő, biztonsági leállítás
Pengetípus	T-szárú penge (kompatibilis a gyorsszorító rendszerrel)
A csomag tartalma	1 szúrófűrész, 1 párhuzamos ütköző, 1 fűrészlap fához, 1 fűrészlap fémhez, 1 használati utasítás
Karbantartás	Nedves ruhával és egy kevés szappannal tisztítsa; ne használjon agresszív tisztítószereket; fújja ki a szellőzőnyílásokat sűrített levegővel
Tárolás	Sötét, száraz, fagymentes helyen (5-30°C), gyermekektől elzárva
Biztonság	Zárható kapcsoló, érintésvédelem, véletlen indítás elleni védelem (akkumulátor eltávolítása)
Kopó alkatrészek	Fűrészlapok, szénkefék
Javíthatóság	Pótalkatrészek elérhetők a Scheppach hivatalos viszonteladóknál; javítás hivatalos vevőszolgálat által
Garancia	Törvényes garancia; bármilyen módosítás vagy nem rendeltetésszerű használat a garancia elvesztését vonja maga után
Rendeltetésszerű használat	Magánhasználat (nem professzionális); fa, fém (megfelelő lapokkal) és nem káros anyagok fűrészelése

Gyakran ismételt kérdések - CJS254 SCHEPPACH

Hogyan cseréljem ki a Scheppach CJS254 szúrófűrész pengéjét?

Győződjön meg arról, hogy az akkumulátor el van távolítva. Fordítsa el a gyorsszorítót (14) és tartsa lenyomva. Nyomja be a fűrészlapot (10) teljesen a gyorsszorítóba, amíg be nem kattan. Engedje el a gyorsszorítót: annak vissza kell térnie eredeti helyzetébe. A penge ekkor rögzítve van. Győződjön meg arról, hogy a penge megfelelően van vezetve a vezetőgörgőben (9).

Hogyan állítsam be a vágási szöget?

Lazítsa meg a szorító kart (6). Állítsa be a kívánt szöget (0°, 15°, 30° vagy 45° balra vagy jobbra) az alaplemezen (7) a bevésések segítségével. A házban van egy ütközőrúd. Húzza meg újra a szorító kart (6).

Hogyan használjam az ingamozgás (orbitális mozgás) funkciót?

Használja az ingamozgás választót (8) a 0 (nincs ingamozgás, finom vágás) és 3 (maximális ingamozgás, gyors vágás) pozíciók közötti választáshoz. Az anyagtól függően próbálja ki a legjobb beállítást. Az ingamozgás gyorsabb előtolást tesz lehetővé vastag darabokon.

Milyen akkumulátort használjak a CJS254 szúrófűrésszel?

A fűrész a Scheppach szerszámokhoz tervezett 20 V-os lítium-ion akkumulátorokkal működik. Csak a gyártó által ajánlott eredeti akkumulátorokat használja. Ne használjon nem újratölthető akkumulátorokat.

Hogyan töltsem fel az akkumulátort?

Csak a Scheppach által ehhez az akkumulátortípushoz ajánlott töltőt használja. Töltse beltérben, nedvességtől védett helyen. Hagyja lehűlni a meleg akkumulátort töltés előtt. Ne hagyja az akkumulátort napon vagy radiátoron.

Mit tegyek, ha a fűrész nem indul el?

Ellenőrizze, hogy az akkumulátor fel van-e töltve és megfelelően van-e behelyezve. Ha a probléma továbbra is fennáll, ellenőrizze a Be/Ki kapcsolót. Ha az akkumulátor hibás, ellenőriztesse egy szakképzett villanyszerelővel. Ha a motor hibás, lépjen kapcsolatba a vevőszolgálattal.

Hogyan karbantartsam a szúrófűrészt?

Tisztítás előtt mindig távolítsa el az akkumulátort. Tisztítsa a készüléket nedves ruhával és egy kevés szappannal. Ne használjon agresszív tisztítószereket. Fújja ki a szellőzőnyílásokat alacsony nyomású sűrített levegővel, hogy eltávolítsa a port.

Mi a maximális vágási mélység?

A kézikönyv nem ad meg maximális mélységet. A löket hossza 25,4 mm, ami ötletet ad a maximális vágási vastagságról egy szabványos pengével. Mélyebb vágásokhoz használjon megfelelő pengét.

A fűrész képes fémet vágni?

Igen, a mellékelt fémfűrészlappal. Használjon hűtőfolyadékot, például vágóolajat a penge élettartamának meghosszabbításához. Ügyeljen a megfelelő sebesség és ingamozgás beállítására (általában 0 vagy 1) fémhez.

Hol találok pótalkatrészeket a CJS254-hez?

A Scheppach eredeti pótalkatrészei és tartozékai elérhetők a szakkereskedésekben. Rendeléskor adja meg a cikkszámot, típust és gyártási évet. A fűrészlapok kopó alkatrészek, és külön vásárolhatók meg.

HASZNÁLATI ÚTMUTATÓ CJS254 SCHEPPACH

5. Általános biztonsági utasítások

Upozornenia k nabíjačke a nabíjaniu

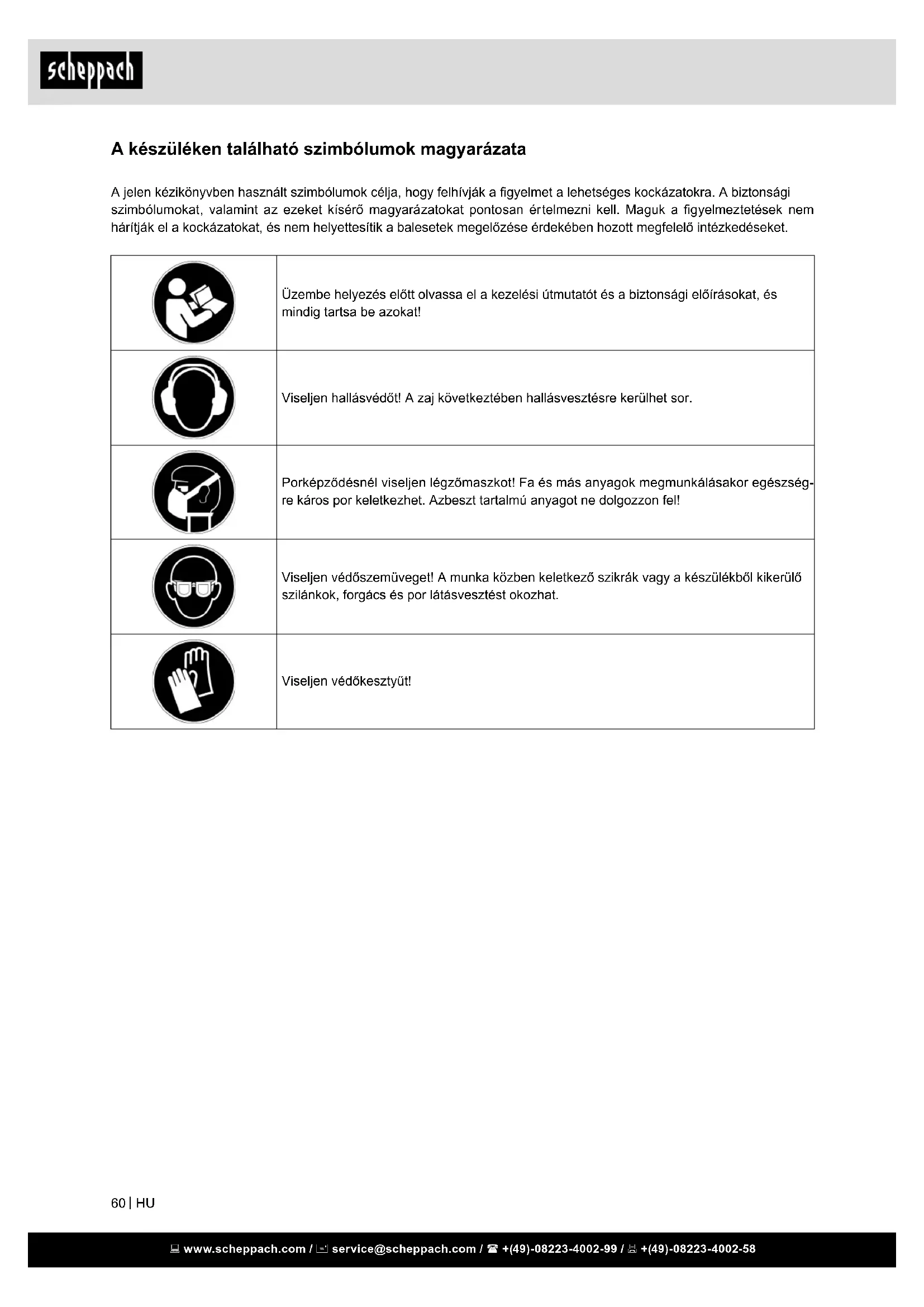

A készüléken található szimbólumok magyarázata

A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és mindig tartsa be azokat!
	Viseljen hallásvédőt! A zaj következtében hallásvesztésre kerülhet sor.
	Porképződésnél viseljen légzőmaszkot! Fa és más anyagok megmunkálásakor egészségre káros por keletkezhet. Azbeszt tartalmú anyagot ne dolgozzon fel!
	Viseljen védőszemüveget! A munka közben keletkező szikrák vagy a készülékből kikerülő szilánkok, forgács és por látásvesztést okozhat.
	Viseljen védökesztyűt!

Tartalomjegyzék: Oldal:

1. Bevezetés 62
2. A készülék leírása 62
3. Kézbesítés 62
4. Rendeltetésszerűi használat 62
5. Általános biztonsági utasítások 63
6. Technikai adatok 66
7. Kicsomagolás 66

8. Üzembe helyezés 66

9. Tisztítás 67

10. Tárolás 67

11. Karbantartás 67
12. Megsemmisítés és újrahasznosítás 67
13. Hibaelhárítás 68

1. Bevezetés

Gyártó:

scheppach

Sok örömet és sikert kívánunk Önnek, amikor az új készülékét használja.

Célzás:

A hatályban lévő termékfelelősségi törvény értelmében a berendezés gyártója nem vonható felelősségre a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:

• szakszerűtlen kezelés,
• a használati utasítások be nem tartása,
• harmadik személy által végzett, szakképzetlen javítások,
• nem eredeti alkatrészek beszerelése és cseréje,
• szakszerütlen használat,
• az elektromos rendszer kiesése az elektromos előírások, illetve a VDE 0100, DIN 57113 / VDE 0113 szabályozások be nem tartása miatt.

Javaslatok

Mielött a berendezést összeszerelné, és üzembe helyezné olvassa el a használati útmutató teljes szövegét. Az üzemelési utasítások célja a készülékkel való ismerkedésének megkönnyítése és a használati lehetőségeinek megismertetése.

Az üzemelési utasítások fontos megjegyzéseket tartalmaz a készülék biztonságos, szakszerű és gazdaságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízhatóságának és élettartamának növelésére.

A használati útmutatóba foglalt biztonsági utasításokon kívül minden képpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzemelésével kapcsolatosan.

Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződéstől és a nedvességtől, és tárolja a készülék közelében. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania őket.

Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort.

A jelen üzemelési utasításokba foglalt biztonsági előírások és a helyi országos különleges előírások ki-egészítéseként be kell tartani az általánosan elismert müszaki előírásokat a fafeldolgozó szerszámgépek üzemelésekor.

Az útmutató, valamint a biztonsági előírások figyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget.

2. A készülék leírása

1. Gombfogantyú
2. BE/KI kapcsoló (bereteszelhető)
3. Fordulatszám beállító kerék
4. Ház
5. Szellőzőrács
6. Rögzítőkarral
7. Talplemez könnyüfémböl
8. Pengeelötolás-kapcsoló
9. Vezetögörgő
10. Fürészlap
11. Betolónyilások (rögzítőcsavarral)
12. Feszítés általi repedés elleni védelem
13. Érintésvédelem
14. Gyorsbefogó tokmány
15. Párhuzamos ütköző

3. Kézbesítés

• 1 db szúrófűrész
• 1 db Párhuzamos ütköző
• 1 db Kezelési útmutató
- 1 db fűrészlap fa megmunkálásához
• 1 db fűrészlap fém megmunkálásához

4. Rendeltetésszerűi használat

A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebböl adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

A rendeltetésszerűi használat része a biztonsági utasítások figyelembe vétele is, valamint az összeszerelési és a használati utasításban levő üzemeltetési utasítások.

A gépet kezelő és karbantartó személyeknek ezekben jártasaknak és a lehetséges veszélyekkel kapcsolatban kioktatottaknak kell lenniük.

Ezen kívül legpontosabban be kell tartani az érvényes balesetvédelmi előírásokat.

Figyelembe kell venni a munkamegosztási és a biztonságtechnikai terén fennálló balesetvédelmi szabályokat.

Ha a gépet önkényesen megváltoztatja, az ebből eredő károkért a gyártó nem vállal felelösséget.

A gépet kizárólag a gyártó eredeti tartozékaival és szerszámaival szabad használni.

Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.

Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva.

Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területen valamint egyenértékű tevékenységek területen van használva.

5. Általános biztonsági utasítások

⚠ FIGYELMEZTETÉS! Olvasson el minden biztonsági utasítást, ábrát és műszaki adatot, amelyeket az elektromos szerszámhoz mellékeltek.

A biztonsági utasítások és útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Az összes biztonsági utasítást és útmutatót örizze meg későbbi használat céljából.

A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati kábellel) és az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati kábel nélkül) vonatkozik.

1) A munkahely biztonsága

a. Tartsa a munka környékét tisztán és jól megvilágítva. Rendetlenség és kivilágítatlan munkakörnyezet balesetekhez vezethet.
b. Ne dolgozzon a készülékkel robbanásveszélyes környezetben, amelyben gyúlékony folyadékok, gázak vagy porok találhatók. Az elektromos készülékek szikrákat hoznak létre, amelyek a porokat vagy a gözöket meggyújthat-ják.
c. Tartsa a gyerekeket és más személyeket is az elektromos szerszámok használata közben távol. Ha a figyelme elterelődik elveszítheti a készülék feletti uralmát.

2) Elektromos biztonsága

a. A készülék csatlakozó dugójának találni kell a dugaljzatba. A dugót semmilyen módon sem szabad megváltoztatni. Ne alkalmazzon adapterdugót védőföldeléses készülékekkel együtt. Változatlan és találó dugaljzatok csök-kentik az áramütés veszélyét.
b. Kerülje el a testrészeinek a földelt felületekkel, mint pld. csövekkel, fütötestekkel, tüzhe- lyekkel és hütöszekrényekkel való érintkezését. Az áramütés veszélye nagyobb, ha a teste földelve van.
c. Tartsa a készüléket esőtől vagy nedvességtől távol. Víznek a készülékbe való behatolása megnöveli az áramütés kockázatát.
d. Ne használja a készülék kábelét a rendeltetésétől eltérően a készülék hordozására, felakasztására, vagy a hálózati dugónak a dugal-

jzatból való kihúzására. Tartsa a kábelt hőtől, olajtól, éles szélektől, vagy mozgásban levő készülékrészektől távol. Sérült, vagy összekuszálodott kábelek növelik az áramütés kockázatát.

e. Ha egy ekektromos készülékkel a szabadban dolgozik, csak olyan hős szabbító kábeleket használjon, amelyek külterületre is engedélyezettek. A külterületre engedélyezett kábel alkalmazása csökkenti az áramütés kockázatát..
f. Ha az elektromos szerszámnak nedves környezetben való üzemeltetése nem kerülhető el, Ikalmazzon hibaáram védőkapcsolót. A hibaáram védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

3) Személyek biztonsága

a. Egy elektromos szerszámmal való munka végzése során legyen mindig figyelmes, ügyeljen arra, amit tesz és járjon el mindig meggondoltan. Ne használja a készüléket ha fáradt, vagy ha drogok, alkohol, vagy orvosságok hatása alatt áll. A készülék használata közben már egy pillanat figyelmetlenség is komoly sérülésekhez vezethet.
b. Viseljen személyi védőfelszereléseket és min- dig védőszemüveget. A személyi védőfelszerel- léseknek mint pld. porvédő álarcnak, csúszásbiz- tos cipőnek, védősisaknak vagy hallásvédőnek az elektromos szerszám alkalmazásának a módja és alkalmazása szerinti viselése, csökkenti a sé- rülések veszélyét.
c. Kerülje el a nem szándékos üzembevételt. Bizonyosodjon meg róla, hogy az elektromos szerszám ki van kapcsolva mielőtt azt az áramellátáshoz csatlkoztatja, felemeli vagy hordozza. Ha a készülék hordozása közben az ujját a BE- / KI-kapcsolón tartja, vagy a készülék be van kapcsolva, az balesetekhez vezethet.
d. Mielőtt a készüléket bekapcsolná, távolítsa el a beállító szerszámokat, vagy csavarkulcsokat. Egy forgásban levő készülékrészben található szerszám vagy kulcs sérülésekhez vezethet.
e. Kerülje el a szokatlan testartásokat. Gondoskodjon róla, hogy biztosan álljon és mindenkor tartsa meg az egyensúlyát. Ezáltal, különösen a váratlan szituációk előállása esetén, a készüléket jobban ellenőrizheti.
f. Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot, vagy ékszereket. Tartsa a haját, a ruházatát és a kesztyűjét távol a mozgó részek-től. A laza ruházatot, az ékszereket, vagy a hosszú hajat a mozgásban levő részek elkaphatják.
g. Ha porelszívó vagy felfogó berendezéseket szereltek fel, bizonyosodjon meg róla, hogy azok csatlakoztatva vannak e és hogy az alkalmazásuk helyes e. Ezeknek a berendezéseknek az alkalmazása csökkenti a porok általi veszélyeztetéseket.

h. Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági előírásokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni vélni. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.

4) Az elektromos szerszámokkal való gondos járás és azok gondos használata.

a. A készüléket ne terhelje túl. A munkájához használja az arra a célra való elektromos szerszámot. A találó elektromos szerszámmal a megadott teljesítménytartományban jobban és biztonságosabban dolgozik.
b. Ne használjon olyan elektromos szerszámot, amelynek a kapcsolója hibás. Egy elektromos szerszám, amelyet nem lehet be- és kikapcsolni veszélyes és azt meg kell javíttatni.
c. Mielött a készüléken beállításokat végez, tartozékokat cserél, vagy a készüléket elteszi, húzza ki a hálózati dugót a dugaljzatból. Ez az elővigyázatossági lépés megakadályozza a készülék nem szándékos beindítását.
d. Tárolja a nem használatban levő elektromos készülékeket a gyerekek hatótávolságán kívül. Ne hagyja, hogy a készüléket olyan személyek használják, akik a készülék használatában nem jártasok, vagy ezeket az utasításokat nem olvasták el. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják.
e. Ápolja gondosan a készüléket. Ellenőrizze, hogy a mozgó készülékrészek kifogástalanul működnek e, nem akadnak e, részek nem törtek e el, vagy nem érte azokat olyan károsodás, amely a készülék működését befolyásolja. A készülék használata előtt javíttassa meg a megkárosodott részeket. Sok baleset oka az elektromos szerszámok rosszul végzett karbantartása.
f. Tartsa a vágószerszámokat élesen és tisztán. Az éles vágószélekkel rendelkező gondosan ápolt vágószerszámok kevésbbé szorulnak be és könnyebb azoknak vezetni.
g. Alkalmazza az elektromos szerszámot, a tartozékokat, a betétszerszámokat stb. Ennek az utasításnak megfelelően és úgy, ahogy azokat ennek a speciális készüléknek azt előírták. Eközben vegye figyelembe a munkafeltételeket és az elvégzendő tevékenységet. Az elektromos szerszámoknak az előírt alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.
h. A fogantyúkat és a fogantyúfelületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és fogantyúfelületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését és az afölötti uralmának megőrzését előre nem látható helyzetekben.

5) Szerviz

a. Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.

További biztonsági utasítások

Biztonsági utasítások az oda-vissza vonalú fűré- szeléshez

• Ha olyan munkálatokat végez, melyek során a cserélhető szerszám rejtett elektromos vezetékekhez vagy saját a csatlakozóvezetékéhez érhet, akkor az elektromos szerszámot a szigetelt markolatnál fogja. A feszültség alatt álló vezetékkel való érintkezés a készülék fémböl készült alkatrészeit is feszültség alá helyezheti, ami áramütést okozhat.
• Rögzítse és biztosítsa a munkadarabot stabil alapzaton szorítófogókkal vagy más módon. Ha a munkadarabot csak kézzel tartja, vagy a testéhez szorítja, akkor bizonytalan marad a helyzete, és könnyen elveszítheti felette az uralmát.

A szúrófűrészre vonatkozó készülékspecifikus biztonsági utasítások

A sérülés- és a tűzveszély, illetve az egészségügyi kockázatok elkerülésére:

• Biztosítsa a munkadarabot. A munkadarab befogására használjon szorítót vagy satut. Így biztonságosabb, mint kézben tartani.
• Az elektromos szerszámot csak bekapcsolt állapotban vezesse a munkadarab felé. Ellenkező esetben fennáll a visszacsapódás veszélye.
• A kezét tartsa távol a fürészelés területétől. Ne nyúljon a munkadarab alá. Amennyiben hozzáér a fürészlaphoz (10) fennáll a sérülés veszélye.
• Ügyeljen rá, hogy a talplemez (7) fürészeléskor felfeküdjön.
• Veszély esetén haladéktalanul húzza ki a készülék hálózati csatlakozódugóját a csatlakozóaljzatból.
• A hálózati kábelt minden esetben a készülék mögött vezesse.

Figyelmeztetés! Mérgező gözök!

A képződő káros / mérgező porok veszélyeztetik a kezelő és a közelben lévő személyek egészségét. Viseljen védőszemüveget és porvédő maszkot!

• Ne fűrészeljen egészségkárosító anyagokat.
• Azbesztartalmú anyag megmunkálása tilos. Az azbeszt rákkeltő.
• Faanyagok huzamos ideig történő megmunkálásakor, illetve olyan anyagok megmunkálása esetén, amelyekből az egészségre ártalmas porok képződhetnek, csatlakoztassa a készüléket egy megfelelő porelszívó berendezésre.

• Gondoskodjon hatékony szellőztetésröl.
- Ne munkáljon meg benedvesített vagy vizes felületeket.
- A munkafolyamat befejezése után kapcsolja ki az elektromos szerszámot, és csak akkor húzza ki a fűrészlapot (10) a vágásból, ha az leállt.
- Ne fékezze le a fűrészlapot (10) annak oldalirányból történő megnyomásával. A fűrészlap (10) meg-sérülhet, eltörhet vagy visszacsapódást okozhat.
- Csak ép és kifogástalan állapotú fűrészlapokat használjon. A meghajlott és tompa fűrészlapok eltörhetnek és visszacsapódhatnak.
- A berendezést tartsa tisztán, szárazon és az olaj- és kenőzsír-maradékoktól mentesen..

Eredeti tartozékok / Kiegészítő készülékek

- Csak a használati útmutatóban megadott tartozékokat és kiegészítő készülékeket használjon. Más, a használati útmutatóban nem ajánlott szerszámok és tartozékok használata sérülésveszélyt okozhat.

Az akkumulátorra vonatkozó utasítások

- Kérjük, vegye figyelembe az akkumulátor kezelési útmutatóját.

A töltőkészülékre és a töltési folyamatra vonatkozó utasítások

- Kérjük, vegye figyelembe a töltőkészülék kezelési útmutatóját.

Akkus készülékek gondos kezelése és használata

• Az akkukat csak a gyártó által javasolt akkutöltőkben töltse fel. Meghatározott fajtájú akkukhoz készült akkutöltő eltérő fajtájú akkukkal történő használata esetén tűzveszély áll fenn.
• Az elektromos szerszámgépekben mindig csak az azokkal történő használat céljára rendeltetett akkukat használja. Az eltérő akkuk használata sérüléseket okozhat és tűzveszélyt rejt magában.
• A használaton kívüli akkut tartsa távol gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól és egyéb olyan apró fémtárgyaktól, melyek az érintkezők áthidalását okozhatják. Az akku érintkezői között fellépő rövidzárlat égési sérüléseket okozhat és tűzveszélyes.
• Hibás alkalmazás esetén folyadék juthat ki az akkuból. Kerülje az azzal való érintkezést. Véletlen érintkezés esetén vízzel alaposan le kell öblíteni. Ha a folyadék szembe kerül, kérje orvos segítségét is. A kifolyt akkufolyadék irritálhatja a bőrt vagy égési sérüléseket okozhat.
• Az akku behelyezése előtt győződjön meg arról, hogy a készülék ki van kapcsolva. Az akkuk bekapcsolt elektromos szerszámgépbe történő behelyezése balesetet okozhat.

• Az akkumulátorokat csak belterületen töltse fel, mert a töltöt csak arra tervezték. Áramütés veszélye.

• Az elektromos ütés veszélyének csökkentése érdekében húzza ki a töltő csatlakozóját a csatlakozó aljzatból, mielőtt megtisztítaná azt.

• Ne tegye ki az akkumulátort huzamos ideig napsugárzásnak, és ne helyezze le azt fütőtestre. A hő az akkumulátor károsodását okozza és robbanásveszély áll fenn.
• A felmelegedett akkut töltés előtt hagyja lehülni.
• Ne nyissa fel az akkut és kerülje az akku mechanikus sérülését. Fennáll a rövidzárlat veszélye és a légutakat izgató gőzök juthatnak ki. Gondoskodjon friss levegőről és panaszok esetén kérje orvos segítségét is.
• Ne használjon nem újratölthető elemeket. A készülék megsérülhet.

Figyelmeztetés! Ez az elektromos kéziszerszám működés közben elektromágneses mezőt képez. Ez a mező bizonyos körülmények között befolyásolhatja az aktív és passzív orvosi implantátumok működését. A súlyos és halálos sérülések veszélyének csökkentése érdekében javasoljuk, hogy az orvosi implantátumokkal élő személyek az elektromos kéziszerszám kezelése előtt kérjék ki orvosuk és az implantátum gyártójának véleményét.

Maradék kockázatok

A gép a technika mai állása és az elfogadott biztonságtechnikai szabályok szerint készült. Ennek el- lenére munka közben felléphetnek egyedi maradék kockázatok.

• Ha nem megfelelő elektromos csatlakozóvezetékeket használ, az áram veszélyeztetheti az egészségét.
• Ezen túlmenően minden meghozott óvintézkedés ellenére vannak nem nyilvánvaló maradék kockázatok.
• A maradék kockázatok minimalizálhatók, ha ösz-szességében betartja a „Biztonsági utasítások“ a „Rendeltetésszerű használat“ c. fejezetek, valamint a kezelési útmutató tartalmát.
• Kerülje a gép véletlen elindulását: a csatlakozó bedugásakor az üzemi kapcsológombot ne nyomja meg. A kézikönyvben ajánlott szerszámot használja. Ez biztosítja, hogy a gép optimálisan működjön.
• A gép üzemeltetése közben tartsa távol a kezét a munkatartománytól.

6. Technikai adatok

Áramellátás motor 20 V

Löketszám: 0 - 2400 min-1

Lökethossz ca 25,4 mm

Orbitális pozíciók 3

Ínyenc szög max. 45°

Súly 1,75kg

A müszaki változtatások jogát

Zaj és vibráció

Figyelem:

A munkaállomáson a zaj meghaladhatja a 85 dB (A) értéket. Ebben az esetben zajcsökkentő intézkedéseket kell foganatosítani a kezelő számára (viseljen hallásvédőt!).

Zajjellemzók

Hangteljesítménymérték

L_WA 99 dB(A) (EN ISO 3744)

Hangnyomásmérték L _pA 88dB(A) (EN ISO 11201)

Bizonytalanság K_wa/pA 3 dB(A)

Vibrációs érték

Rezgés _ah 3,327 m/s ^2

Bizonytalanság _Kh 1,5 m/s ^2

7. Kicsomagolás

• Nyissa ki a csomagolást és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási / szállítási biztosításokat (ha vannak ilyenek).
• Ellenőrizze, hogy teljes-e a szállítmány.
• Ellenőrizze a készülék és a kiegészítő alkatrészek szállítás során keletkezett sérüléseit. Bármilyen hiba esetén azonnal értesítse a szállítási ügynököt. A későbbi panaszok nem vehetők figyelembe.
• Lehetősége szerint a garancia érvényességének leteltéig örizze meg a csomagolást.
• Mielőtt üzembe helyezné, ismerkedjen meg a készülékkel, gondosan elolvasva az utasításokat.
• Csak eredeti tartozékokat, kopó- vagy pótalkatrészeket használjon. A cserealkatrészeket beszerezheti a forgalmazójától.
• Rendeléskor adja meg a készüléke cikkszámát és típusát, illetve a gyártási évét.

⚠ FIGYELEM!

A készülék és a csomagolóanyag nem gyerekjáték! A gyerekek ne játsszanak a műanyag zacs-kókkal, fóliákkal és apró alkatrészekkell Fennáll a lenyelés és fulladás veszélye!

8. Üzembe helyezés

Megjegyzés:

Használjon megfelelő hűtőfolyadékot pl. vágóolajat. Ez megnöveli a fém fűrészlap élettartamát és a szükséges karbantartásig eltelő időt.

Minden alkalmazási célhoz megtalálja a megfelelő fűrészlapot a kereskedelmi forgalomban. Bármilyen fűrészlapot használhat, amennyiben az a megfelelő befogóval (egybútykös szárral) rendelkezik.

Fürészlap beszerelése/cseréje

Figyelmeztetés!

Minden munkálat előtt húzza ki a készülék hálózati csatlakozódugóját a csatlakozóaljzatból. Ellenkező esetben sérülésveszély áll fenn.

• Fordítsa el és tartsa lefordítva a gyorsbefogó tokmányt (14).
• Nyomja be ütközésig a kívánt fürészlapot (10) a gyorsbefogó tokmányba (14). A fürészlap (10) be-reteszelődik.
• A fűrészlapnak (10) a vezetőgörgőben (9) kell elhe- lyezkednie.
• Engedje el a gyorsbefogó tokmányt (14), annak vissza kell térnie kiinduló pozíciójába. A fűrészlap (10) be van reteszelve.

Párhuzamos ütköző felszerelése

A párhuzamos ütköző (15) a készülék bal és jobb oldalán is rögzíthető (lásd A. ábra).

• Csavarozza ki a mindkét csavart a betolónyílásoknál (11).
• A párhuzamos ütközöt (15) tolja a betolónyilásokba (11).
• Húzza meg újra a két rögzítőcsavart.

Az akkumulátor csomag behelyezése és kivétele

Bizonyosodjon meg róla, hogy a készülék ki van kapcsolva, mielőtt belehe-lyezné az akkumulátort. Balesetet okozhat, ha az akkumulátort a bekapcsolt állapotban lévő elektromos szerszámba teszi bele.

Az akku-csomag behelyezése:

Állítsa a forgási irány átkapcsolót (2) a középső helyzetbe (reteszelés) és pattintsa be az akkucsomagot (5) a fogantyúba.

Akku-csomag kivétele:

Nyomja meg a reteszkioldó gombot (4) és vegye ki az Akku-csomagot.

Használt akkumulátorok

A feltöltés ellenére jelentősen lerövidült üzemidő azt jelzi, hogy az akkumulátor elhasználósottés ki kell azt cserélni. Csak eredeti pót akkumulátorcsomagot használjon, amelyet az ügyfélszolgálattól szerezhet be.

Kezelés

Állítsa be a vágásszöget

• Csavarozza ki a rögzítőkarral (6) .
- Állítsa be a vágásszöget 0° / 15° / 30° / 45°-ra (bal / jobb) a talplemezen (7). A beütött jelölések megfelelnek a vágásszög beállításának mélyedéseinek.
A ház egy rögzítőpecekkel van ellátva, aminek a megfelelő mélyedésekben kell bereteszelődnie.
- Csavarozza be teljesen a rögzítőkarral (6).

Állítsa be az előtolás-számot

• A fordulatszám kiválasztás beállító (3) állítsa be a kívánt előtolás-számot.
• A megfelelő beállítást lehetőség szerint mindig előzetesen, a gyakorlatban tesztelje.

Állítsa be a pengeelőtolást

A pengeelőtolás-kapcsolóval (8) beállíthatja a fű-részlap (10) pengemozgását. Pengemozgás nélkül („0“ állás) finom és tiszta levágott széleket érhet el. Vékony munkadarabok esetén állítsa le a pengeelő-tolást. Bekapcsolt pengeelőtolással (1 – 3. pozíció) felgyorsítja a munkafolyamatot.

A megfelelő beállítást lehetőség szerint mindig előzetesen, a gyakorlatban tesztelje.

Bekapcsolás:

- Bereteszelődésig tolja „l” állásba a be-/kikapcsolót (2).

Kikapcsolás:

- Nyomja meg a be- / kikapcsoló gomb (2) hátulsó részét.

Az akku-csomag hosszú élettartamának az érdekébe gondoskodnia kellene az Ll-akku-csomag időbeni újboli feltöltéséről. Ez minden esetre akkor szükséges, ha megállapítaná, hogy az akkuskészülék teljesítménye alábbhagy.

9. Tisztítás

VESZÉLY!

Tisztítási munkák előtt húzza ki a hálózati csatlakozót.

Tisztítás

• Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűritett levegővel.
• Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

- A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek meg-támadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnö-veli az áramcsapás veszélyét.

10. Tárolás

A készüléket és tartozékait sötét, száraz és fagy- mentes helyen, gyermekektől elzárva tárolja. Az op- timális tárolási hőmérséklet 5 és 30°C között van. Az elektromos szerszámot az eredeti csomagolásában örizze. Takarja le az elektromos szerszámot, ezzel védve portól és nedvességtől. A kezelési útmutatót az elektromos szerszámmal együtt örizze meg.

11. Karbantartás

A készülék belsejében nem található további karban-tartandó rész.

Szerviz-információk

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Gyorsan kopó részek*: Fürészlapok, kipufogócsatlakozás, szénkefék

* nincs okvetlenül a szállítás terjedelmében

12. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Vigye a károsult alkatrészeket a különhulladék megsemmisítési helyhez. Érdeklődjön utánna a szaküzletben vagy a községi közigazgatásnál!

Ne dobja a használt berendezéseket a háztartási hulladékba!

Ez a szimbólum arra hívja fel a figyelmet, hogy a terméket az elektromos és elektronikus berendezések hulladékairól szóló irányelv (2012/19/EU) és a nemzeti törvények értelmében nem szabad a háztartási hulladékba dobni. Ezt a terméket egy erre alkalmas gyűjtőhelyen kell leadni. Ez történhet például egy hasonló termék vásárlásakor történő visszaadással vagy az elektromos és elektronikus berendezések hulladékait újrahasznosító hivatalos gyűjtőhelyen történő leadással. A használt berendezések szakszerűtlen kezelése a használt elektromos és elektronikai berendezésekben gyakran megtalálható potenciálisan veszélyes anyagok miatt negatív hatással lehet a környezetre és az emberek egészségére. Ezen termék szakszerű ártalmatlanításával ráadásul a természeti erőforrások hatékony használatához is hozzájárul. A használt berendezések gyűjtőhelyeivel kapcsolatban a városvezetésnél, a helyi közterület-fenntartónál, az elektromos és elektronikus berendezések hivatalos gyűjtőhelyén vagy a hulladékszállító vállalatnál érdeklődhet.

13. Hibaelhárítás

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elháritásának módját arra az esetre, ha az Ön által vásárolt gép nem működne megfelelően. Ha a problémát ezzel nem sikerül lokalizálni és orvosolni, forduljon az illetékes szervizhez.

Üzemzavar Lehetséges ok Megoldás
A készülék nem indul el	Az akkumulátor lemerült Töltse	fel az akkumulátort
	Hibás az akkumulátor	Ellenőrizze az akkumulátort, és amennyiben szükséges, képzett villanyszerelővel javíttassa meg!
	A be-/kikapcsoló hibás Javíttassa	sa meg egy jóváhagyott szervizközpontban
	A motor meghibásodott Javíttassa	sa meg egy jóváhagyott szervizközpontban
A motor üzemelés közben leáll	Az akkumulátor lemerült Töltse	fel az akkumulátort
	Nem megfelelően van behelyezve az akkumulátor	Helyezze be újra az akkumulátort
	Hibás az akkumulátor	Tisztítsa meg az érintkezőket, helyezzen be eredeti akkumulátort
Csökkent teljesítmény	Az akkumulátor elhasználódott	Cserélje ki az akkumulátort
	Nincs teljesen feltöltve az akkumulátor	Töltse fel a akkumulátort
