Type de produit	Moteur thermique à essence 4 temps
Marque	Texas
Modèle	TG570EV
Catégorie	Moteur pour équipement motorisé
Cylindrée	173 cm³
Puissance constante	3,2 kW à 2900 tr/min
Puissance maximale	3,6 kW à 3400 tr/min
Type de carburant	Essence sans plomb E5
Capacité du réservoir	1 L
Huile moteur recommandée	SAE 30 ou 10W-40
Capacité d'huile	0,6 L
Système de démarrage	Lanceur à rappel
Bougie d'allumage	Torch F7RTC (Art. 40-11294)
Écartement des électrodes	0,7 - 0,8 mm
Sens de rotation	Horaire (vu de la prise de force)
Poids à sec	17,0 kg
Refroidissement	Air
Type de soupapes	OHV, monocylindre
Régulation	Mécanique
Entretien : vidange d'huile	Toutes les 20 h (première) puis toutes les 50 h
Entretien : filtre à air	Nettoyer toutes les 50 h, remplacer si nécessaire
Entretien : bougie	Vérifier toutes les 100 h, remplacer si usée
Sécurité	Utiliser dans un endroit ventilé, éviter les fuites de carburant, ne pas toucher les parties chaudes

FOIRE AUX QUESTIONS - TG570EV Texas

Quelle huile utiliser pour le moteur Texas TG570EV ?

Utilisez une huile SAE 30 (réf. 90406507) ou 10W-40. La capacité d'huile est de 0,6 L. Vérifiez le niveau à froid, moteur horizontal, sans visser la jauge.

Comment démarrer le moteur ?

Pompez l'amorceur (fig. 4 pos 1) 2 à 4 fois selon la température. Activez le levier d'embrayage. Tirez lentement le cordon jusqu'à sentir une résistance, puis tirez d'un coup sec. Ne laissez pas le cordon se rembobiner brusquement.

Comment vidanger l'huile ?

Faites tourner le moteur 5 minutes pour chauffer l'huile, puis coupez-le. Dévisez la vis de purge (fig. 2 pos 3) et récupérez l'huile. Remettez la vis et remplissez avec 0,6 L d'huile neuve. Éliminez l'huile usagée dans un centre de recyclage.

Quel type de carburant utiliser ?

Utilisez de l'essence sans plomb E5. Ne dépassez pas le bord inférieur du filtre du réservoir (fig. 1 pos 5). Évitez tout déversement.

Comment nettoyer le filtre à air ?

Appuyez sur les deux trappes (fig. 3 pos 1) et retirez le carter. Sortez le filtre en papier (pos 2) et brossez-le. Lavez le coussin en mousse (pos 3) à l'eau savonneuse, essorez, séchez, puis humidifiez-le avec quelques gouttes d'huile SAE 30. Reassemblez.

Quel écartement pour la bougie ?

L'écartement des électrodes doit être de 0,7 à 0,8 mm. Utilisez une clé spéciale pour dévisser la bougie. Nettoyez-la avec une brosse métallique. Si usée, remplacez-la par une Torch F7RTC (Art. 40-11294).

Comment entretenir le moteur pour un stockage hivernal ?

Retirez la bougie, versez 1 cuillère à soupe d'huile dans le cylindre, remontez la bougie sans le capuchon. Tirez le cordon jusqu'à résistance pour fermer les soupapes. Enduisez le moteur d'une fine couche d'huile antirouille. Stockez dans un endroit sec et non poussiéreux.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau d'huile et de carburant. Assurez-vous que l'amorceur a été pompé suffisamment. Contrôlez la bougie : nettoyez-la ou remplacez-la si nécessaire. Vérifiez que le filtre à air n'est pas obstrué.

Où trouver des pièces détachées ?

Vous pouvez commander les pièces auprès de votre revendeur Power Line ou utiliser des kits comme le kit de vidange d'huile Tex Parts 40-11336. La bougie de rechange est la Torch F7RTC (Art. 40-11294).

Le moteur peut-il être utilisé en intérieur ?

Non, les gaz d'échappement sont toxiques. Utilisez toujours le moteur à l'extérieur ou dans un espace bien aéré. Ne jamais l'utiliser dans un endroit clos.

MODE D'EMPLOI TG570EV Texas

F Manuel de l'utilisateur

S'il vous plaift dire attentivement le manuel de l'utilisateur avant de faire fonctionner le moteur.

Vérifiez qu'il n'y a pas de déversement de carburant ou de fuite de carburant. Il peut provoquer des risques d'incendie.

Les gaz d'échéppement sont toxiques.

Ne pas utiliser ce moteur dans un endroit clos.

PYC

Ipeed 3anyckom Dniratela BHIMaTeNbHO npOHTaHTe HcHCTpyKUIO NO 3Kcnnyatau

OrheonacHo.Y6eInTeCb,yTo HETyTeKNTOINIBa.

BbIXNONHbIe ra3bl TOKcNHybl.

He 3KcnnyaTnpyte yctpoCTBO B 3aKpbblx NOMeUeHnX.

SI

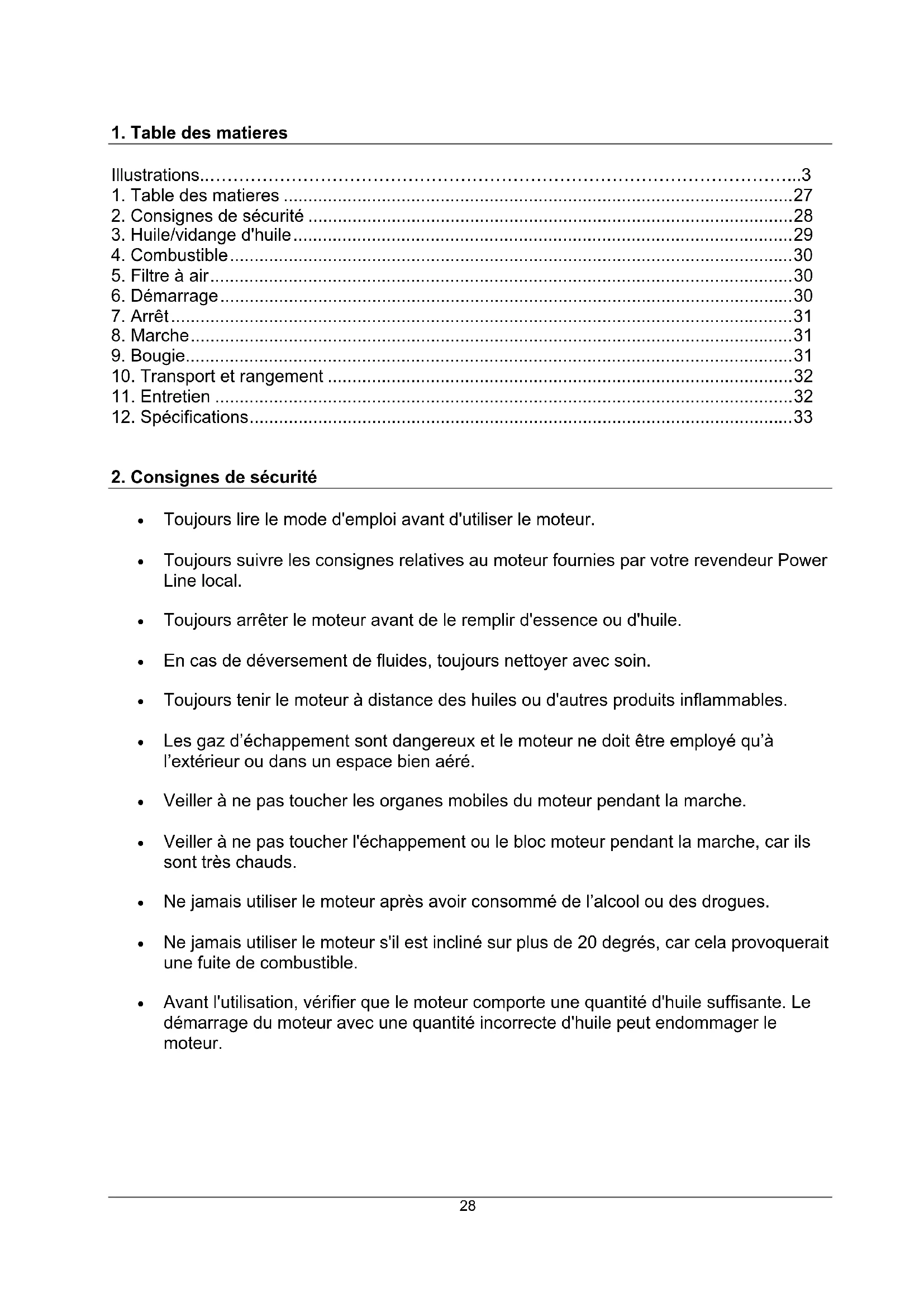

1. Table des matieres 27
2. Consignes de sécurité 28
   3.Huile/vidange d'huile 29
   4.Combustible 30
3. Filtre à air 30
4. Demarrage 30
5. Arrêt 31
6. Marche 31
7. Bougie 31
8. Transport et rangement 32
9. Entretien 32
10. Specifications 33

2. Consignes de sécurité

• Toujours dire le mode d'emploi avant d'utiliser le moteur.
• Toujours suivre les consignes relatives au moteur fournies par votre revendeur Power Line local.
• Toujours arrêté le moteur avant de le replir d'essence ou d'huile.
• En cas de déversement de fluides, toujours nettoyer avec soin.
• Toujours tener le moteur à distance des huiles ou d'autres produits inflammables.
• Les gaz d'échéppement sont dangereux et le moteur ne doit être employé qu'à l'extérieur ou dans un espace bien aéré.
  Veiller à ne pas toucher les organes mobiles du moteur pendant la marche.
  Veiller à ne pas toucher l'échévement ou le bloc moteur pendant la marche, car ils sont très chauds.
• Ne jamais utiliser le moteur après avoir consommé de l'alcool ou des drogues.
• Ne jamais utiliser le moteur s'il est incliné sur plus de 20 degrés, car cela provoquerait une fuite de combustible.
• Avant l'utilisation, vérifier que le moteur compte une quantité d'huile suffisante. Le démarrage du moteur avec une quantité incorrecte d'huile peut endommager le moteur.

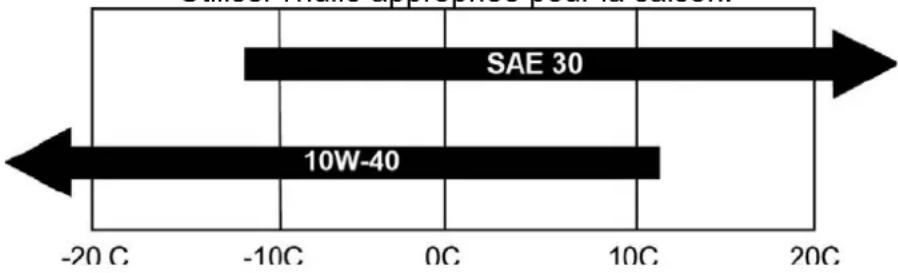

Utiliser l'huile appropriée pour la saison.

HUILE

SAE 30 ou 10W-40

SAE 30 Art no 90406507

NIVEAU D'HUIL

• Toujours vérifier le niveau d'huile pendant que le moteur est à l'horizontal.
• Toujours vérifier le niveau d'huile sans visser la jauge.
  Voir fig. 2 pos 1,2.

VIDANGE D'HUILE

La vidange d'huile doit être réalisée conformément au mode d'emploi de la machine.

1. Laisser tourner le moteur pendant 5 minutes pour faire chauffer l'huile. Cela permet un écoulement d'huile plus facile, ce qui simplifie la vidange.
2. Le moteur est coupé après 5 minutes. Dévisser la vis de purgege d'huile du moteur et l'huile s'écoule hors du moteur. Veiller à avoir un recipient approprié à disposition.
3. Remetre la vis de purgege en place et replir le moteur d'huile fraîche.
4. Pour faire l'appoint d'huile, restirer la jauge et verser la quantité correcte d'huile. (0,6L)

Voir fig 2. La position 3 est la vis de purgege du moteur.

Utiliser alternatively un kit de vidange de l'huile. Tex Parts : 40-11336

Veiller à éliminer l'huile usagée dans le respect de l'environnement.

Faire appel à votre centre de recyclage local.

COMBUSTIBLE

Utiliser uniquement un combustible de E5 sans plomb dans votre moteur et en quantité correcte. Ne jamais faire déborder le réservoir d'essence. Remplir uniquement jusqu'àu bord inférieur du filtre.

Voir réservoir fig 1, pos 5.

5. Filtre à air

FILTRE A AIR

Inspector et nettoyer régulièrement le filtré à air. Si le filtrer n'a pas été nettoyé depuis longtemps, cela a une influence sur la prise de force du moteur et l'échévement.

Voir fig. 3.

1. Nettoyer la zone autour du filtre a air avant de le retirer.
2. Appuyer sur les deux trappes (1) et retarder le carter avec précaution.
3. Retirer avec précaution le filtré en papier (2) et l'inspecter. Le brosser avec une BrosseSouple.S'il est très sale, il doit etre remplace.Sassurer qu'aucune impurete ne pénétre dans I'admission du moteur.
4. Laver le coussin de mousse noir (3) du côté croit dans de l'eau savonneuse chaude.
5. Essorer le coussin en mousse et le laisser secher. Mettre quelques gouttes d'huile SAE-30 sur le filtrer pour l'humidifier légèrement. Presser avec précaution pour faire sortir toute huile superficielle. Remonter le coussin.
6. Vérifier que toutes les pieces sont montées correctement et que le carter est fermé comme sur l'image.

QUESTION

Si vous avez un doute quelconque sur le montage correct du filtre à air, contacter votre revendeur Power Line.

6. Demarrage

PROCEDURE

1. Pomper l'amorceur conformément au schéma ci-dessous (voir fig 4 pos 1).
2. Activer levier d'embrayage sur la machine que le moteur est monté.
3. Tirer lentement sur le cordon de démarrage du moteur (voir fig 4, pos 2) jusqu'à partir une résistance. Puis tirer d'un seul coup. Ne jamais laisser le cordon se rembobiner, toujours suivre le mouvement avec la main.

Température	Poussée
>5° - 15°C	2-4
>15°C	1-3

7. Arret

PROCEDURE

1. Relacher levier d'embrayage sur la machine que le moteur est monté.

8. Marche

MARCHE

1. Maintenir la poignée/le machine que le moteur est montéinactive.

REMARQUE

• Faire attention aux points suivants pendant la marche.
• Les gaz d'échéppement ne doivent pas être noirs. Cela se produit lorsque la charge est trop élevé ou que le moteur est mal régle.
• Pas de bruits étrangers ou de vibrations irrégulières.
• Si l'une de ces situations se produit, eteindre le moteur et le regler, ou contacter voire revendeur Power Line.

9. Bougie

PROCEDURE

• Retirer le capuchon de la bougie. (Attention, il peut être chaud si le moteur était en marche).
• Enlever les impuretés de la bougie.
• Utiliser une clé spéciale pour desserrer la bougie.
• Vérifier que l'isolement est intense.
• Nettoyer la bougie avec unerosse métallique.
• Mesurer la distance avec l'électrode; attention à ne pas endommager l'électrode.
• La distance doit être de: 0,7 - 0,8 mm.
• Si la bougie est bonne, la remonter. Sinon, la remplacer par une bougie Torch de type F7RTC (40-11294).
• Remetre le capuchon de la bougie en place.
• Voir fig 1, pos 1.

10. Transport et rangement

RANGEMENT

Pour éviter toute fuite de combustible ou d'huile, il est important de placer le moteur à l'horizontale pendant le transport.

RANGEMENT

• Retirer la bougie et verser 1 cuillere àSoupe max. d'huile dans le vérin, monter la bougie.
• Ne pas monter le capuchon de la bougie. Tirer le cordon de démarrage jusqu'à partir une résistance. Cela permet de fermer les robinets et de les protégger contre la rouille.
• Protégé le reste du moteur avec une fine couche d'huile pour éviter la rouille.
• Ranger le moteur dans un environnement non poussiêux, hors de portée des enfants.
• Monter le capuchon de la bougie avant l'utilisation.

11. Entretien

REMARQUE

• L'entretien a pour but de maintainir le moteur dans le meilleur etat possible.
• Les réparations doivent toujours être réalisées par un revendeur agreé.

Intervalle Opération	À chaque fois	Toutes les 20 heures de marche	Toutes les 50 heures de marche	Toutes les 100 heures de marche	Toutes les 200 heures de marche
Inspector les boulons et les écrous	X
Vérifier le niveau et faire l'appoint d'huile	X
Vidanger l'huile		X		X
Nettoyer/changer le filtré à huile	X (nettoyer) X (nettoyer)
Vérifier l'absence de fuite d'huile	X
Contrôler le filtré à air	X
Nettoyer le filtré à air			X*
Nettoyer le filtré à combustible				X
Contrôler la bougie				X
Contrôler la pompè à combustible				X
Régler les soupapes					X
Contrôler les soupapes					X

• Entretenir le filtré à air conformément au mode d'emploi de la machine sur laquelle le moteur est monté.

12. Spécifications

Model TG470 series TG570 series TG670 series
Type	Moteur à essence à 4 temps, refroidi par air OHV, monocylindre	Moteur à essence à 4 temps, refroidi par air OHV, monocylindre	Moteur à essence à 4 temps, refroidi par air OHV, monocylindre
Cylindrée L 139 CC 173 CC 196 CC
Puisance constante kW (CV) / TR/MIN	2.3 kW / 2900 3.2 kW / 2900 3.6 kW / 2900
Puisance max. kW / TR/MIN 2.6 kW / 3400 3.6 kW / 3400 4.2 kW / 3400
Combustible	Essence sans plomb	Essence sans plomb	Essence sans plomb
Capacité de combustible 1 1 1
Huile de lubrification SAE30	SAE30	SAE30
Capacité d'huile de lubrication	0,6 Litre	0,6 Litre	0,6 Litre
Système de démarrage	Recul	Recul	Recul
Bougie	TORCH F7RTC (Art. No. 40-11294)	TORCH F7RTC (Art. No. 40-11294)	TORCH F7RTC (Art. No. 40-11294)
Système de régulation	Mécanique	Mécanique	Mécanique
Sens de rotation de la prise de force	Sens des aiguilles d'une montre, du point de vue de la prise de force	Sens des aiguilles d'une montre, du point de vue de la prise de force	Sens des aiguilles d'une montre, du point de vue de la prise de force
Poids à sec, kg	12.5	17.0	17.0
