Typ produktu	Benzínový štvortaktný motor
Značka	Texas
Model	TG570EV
Kategória	Motor pre motorizované zariadenie
Zdvihový objem	173 cm³
Trvalý výkon	3,2 kW pri 2900 ot/min
Maximálny výkon	3,6 kW pri 3400 ot/min
Typ paliva	Bezolovnatý benzín E5
Objem nádrže	1 L
Odporúčaný motorový olej	SAE 30 alebo 10W-40
Objem oleja	0,6 L
Systém štartovania	Štartovacia šnúra
Zapaľovacia sviečka	Torch F7RTC (Art. 40-11294)
Vzdialenosť elektród	0,7 - 0,8 mm
Smer otáčania	V smere hodinových ručičiek (pri pohľade na výstupný hriadeľ)
Suchá hmotnosť	17,0 kg
Chladenie	Vzduchom
Typ ventilov	OHV, jednovalec
Regulácia	Mechanická
Údržba: výmena oleja	Každých 20 h (prvá) potom každých 50 h
Údržba: vzduchový filter	Čistiť každých 50 h, v prípade potreby vymeniť
Údržba: sviečka	Kontrolovať každých 100 h, v prípade opotrebovania vymeniť
Bezpečnosť	Používať na vetranom mieste, vyhnúť sa únikom paliva, nedotýkať sa horúcich častí

Často kladené otázky - TG570EV Texas

Aký olej použiť pre motor Texas TG570EV?

Použite olej SAE 30 (ref. 90406507) alebo 10W-40. Objem oleja je 0,6 L. Kontrolujte hladinu za studena, motor vodorovne, bez zaskrutkovania meradla.

Ako naštartovať motor?

Stlačte palivový primer (obr. 4 pozícia 1) 2 až 4 krát podľa teploty. Aktivujte páku spojky. Pomaly ťahajte štartovaciu šnúru, kým neucítite odpor, potom prudko potiahnite. Nenechajte šnúru rýchlo navinúť.

Ako vypustiť olej?

Nechajte motor bežať 5 minút, aby sa olej zohrial, potom ho vypnite. Odskrutkujte vypúšťaciu skrutku (obr. 2 pozícia 3) a zachyťte olej. Naskrutkujte späť a naplňte 0,6 L nového oleja. Použitý olej zlikvidujte v recyklačnom stredisku.

Aké palivo použiť?

Použite bezolovnatý benzín E5. Neplňte nad spodný okraj filtra nádrže (obr. 1 pozícia 5). Zabráňte rozliatiu.

Ako vyčistiť vzduchový filter?

Stlačte dve západky (obr. 3 pozícia 1) a odstráňte kryt. Vyberte papierový filter (pozícia 2) a vykefujte ho. Umývajte penovú vložku (pozícia 3) v mydlovej vode, vyžmýkajte, osušte a potom ju navlhčite niekoľkými kvapkami oleja SAE 30. Zložte späť.

Aká vzdialenosť elektród zapaľovacej sviečky?

Vzdialenosť elektród musí byť 0,7 až 0,8 mm. Použite špeciálny kľúč na odskrutkovanie sviečky. Vyčistite ju drôtenou kefkou. Ak je opotrebovaná, vymeňte ju za Torch F7RTC (Art. 40-11294).

Ako udržiavať motor pri zimnom uskladnení?

Vyberte sviečku, nalejte 1 polievkovú lyžicu oleja do valca, naskrutkujte sviečku bez kábla. Ťahajte štartovaciu šnúru, kým necítite odpor, aby sa zatvorili ventily. Namažte motor tenkou vrstvou antikorózneho oleja. Skladujte na suchom a bezprašnom mieste.

Čo robiť, ak motor neštartuje?

Skontrolujte hladinu oleja a paliva. Uistite sa, že primer bol dostatočne stlačený. Skontrolujte sviečku: vyčistite ju alebo vymeňte, ak je to potrebné. Skontrolujte, či nie je upchatý vzduchový filter.

Kde nájsť náhradné diely?

Diely si môžete objednať u svojho predajcu Power Line alebo použiť súpravy, ako je súprava na výmenu oleja Tex Parts 40-11336. Náhradná sviečka je Torch F7RTC (Art. 40-11294).

Môže sa motor používať v interiéri?

Nie, výfukové plyny sú toxické. Vždy používajte motor vonku alebo v dobre vetranom priestore. Nikdy ho nepoužívajte v uzavretej miestnosti.

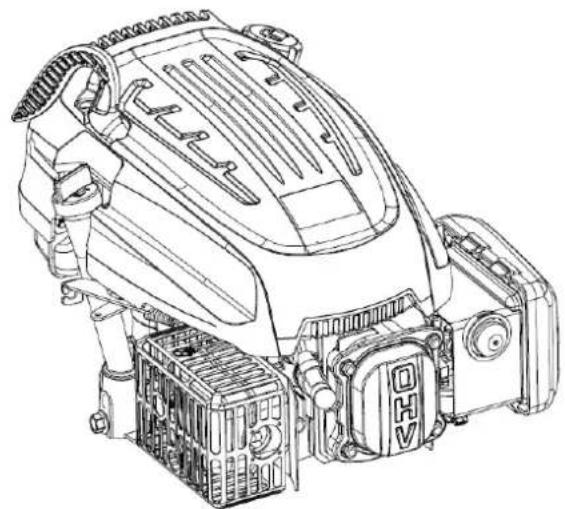

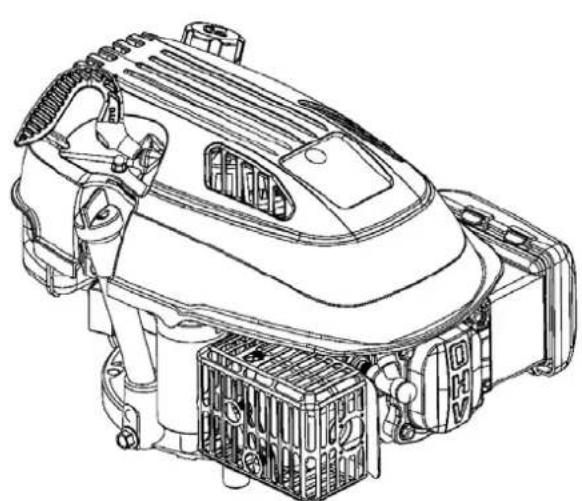

NÁVOD NA OBSLUHU TG570EV Texas

SK Používatel'ská príručka

TG470 - TG570 - TG670 series

VIGTIGT

HUSK AT PAFYLDE MOTOROLIE

SAE-30

FOR STARTI

IMPORTANT！

REMEMBER TO FILL WITH ENGINE OIL

SAE-30

BEFORE STARTI

VIKTIGT！

KOM IHAG ATT FYLLA PAMOTOROLJA

SAE-30

FORE START!

BAXHOI

HE 3A6yIDbTE 3AIOJIHNTb

MOTOPHBIM MACJOM OIL SAE-30

PPEXDE YEM HAYATb!

IMPORTANT！

NE PAS OUBLIER DE REMPLIR AVEC

DE L'HUILE DE MOTEUR SAE-30

AVANT LE DEMARRAGE!

ACHTUNG!

Pred použitim motora si vždy prečitajte používatěšku príručku.
Vždy dodržujte usmernenia stanovené vašim predajcom produktov Power Line týkajúce sa motora.
Pred plnenim benzinu alebo oleja vzdy zastavte motor.
Vždy dokladne vyčistite, ak sa rozleje kvapalina.
Vždy udržujte motor v stanovenej vzdialenosti od olejov alebo inych hor'av'ych predmetov.
- Výfukový plyn je nebezpečné, motor používajte len vonku alebo v dobre vetranom priestore.
- Dávajte ve ly pozor, aby ste sa nedostali do kontaktu s rotujucimi dielmi motora pochas prevadzky.
- Dávajte ve'lký pozor, aby ste sa nedostali do kontaktu s výfukom bloku motora, pretože je počas prevádzky vel'mi horúci.
- Nikdy nepoužívajte motor pod vplyvom alkoholu alebo liekov.
- Motor nikdy nepoužívajte, ak je nakloneny o viac než 20 stupnov, pretože to bude mat' za následok Rozliatie paliva.
- Pred použitím skontrolujte, Č je v motore dostatočné množstvo oleja. Ak sa motor našartuje s nedostatočným množstvom oleja, može sa poskodit.

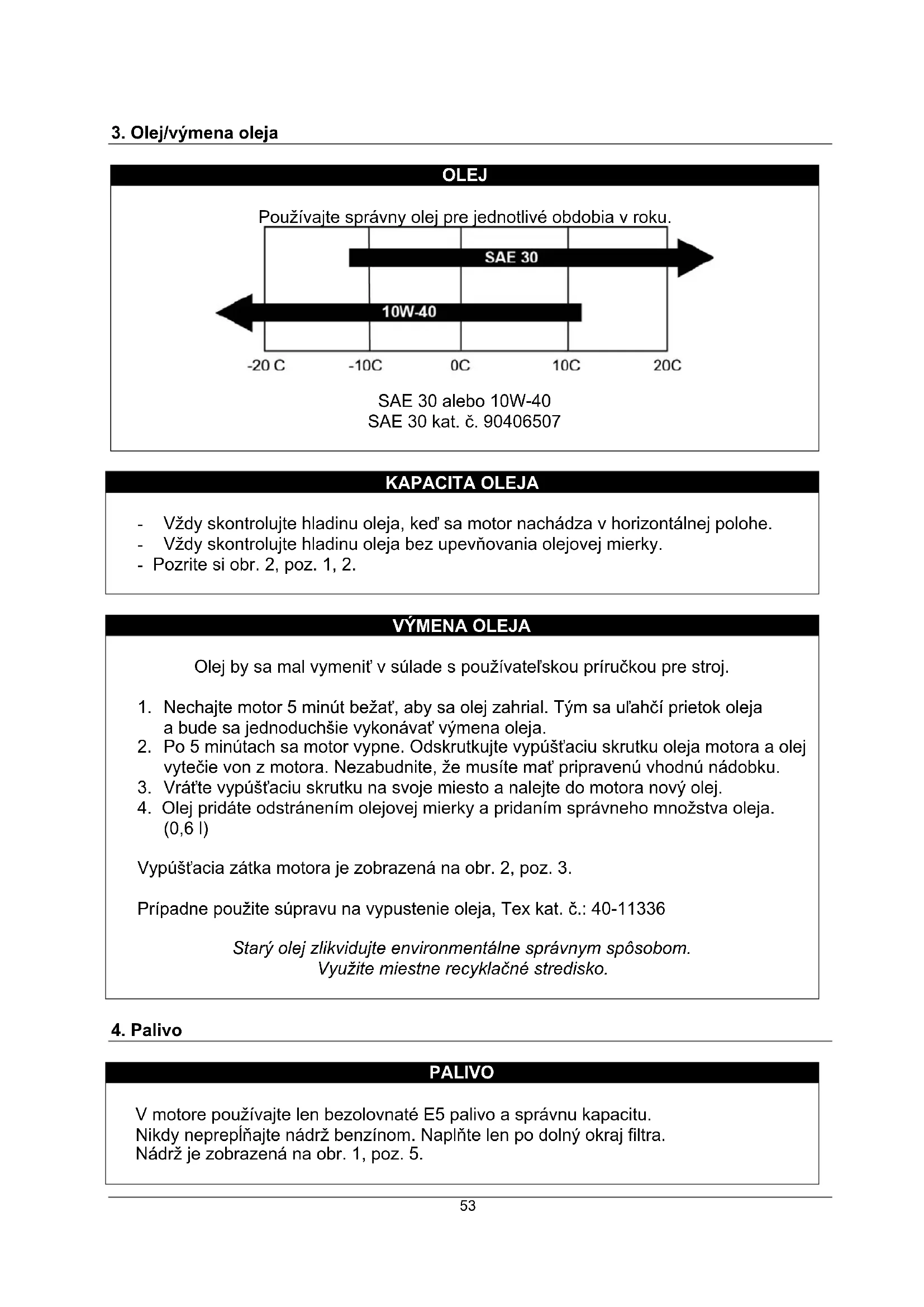

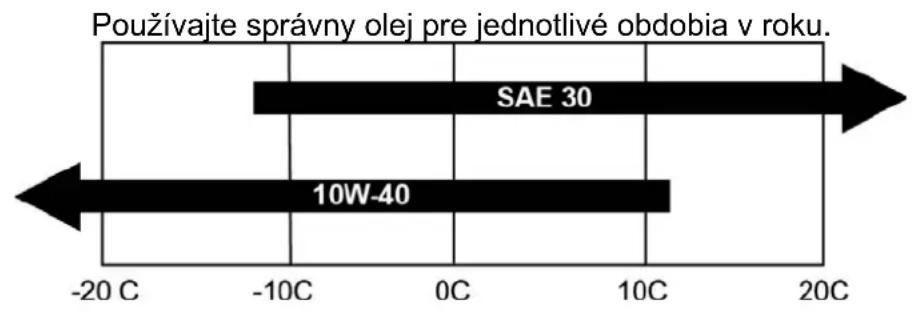

OLEJ

SAE 30 alebo 10W-40
SAE 30 kat. Č. 90406507

KAPACITA OLEJA

Vždy skontrolujte hladinu oleja, ked sa motor nachadza v horizontalnej polohe.
Vždy skontrolujte hladinu oleja bez upevnovania olejovej mierky.
- Pozrite si obr. 2, poz. 1, 2.

VYMENA OLEJA

Olej by sa mal vymenit' v sulade s používatěskou príručkou pre stroj.

1. Nechajte motor 5 minút bežat, aby sa olej zahrial. Tým sa ulahčí prietok oleja a bude sa jegnoduchsie vykonávat výmena oleja.
2. Po 5 minutach sa motor vypne. Odskrutkujte vypustaciu skrutku oleja motora a olej vytecie von z motora. Nezabudnite, ze musite mat pripravenu vhdnu nadobku.
3. Vrátte vypustáciu skrutku na svoje miesto a najeje do motora nový olej.
4. Olej pridáte odstránením olejovej mierky a pridaním správného množstva oleja. (0,6 l)

Starý olej zlikvidujte environmentálne správnym spôsobom.

Vyuzite miestne recyklačné stredisko.

4. Palivo

PALIVO

V motore používajte len bezolovnaté E5 palivo a správnu kapacitu.

Nikdy nepreplnajte nadrz benzinom. Naplnte len po dolny okraj filtra.

Vzduchovy filter pravidne kontrolujte a Čistite. Ak sa filter dlhši ēs nevycistil, bude to mat' vplyv na spalovanie a vykon motora a pomocného hriadel'a.

Pozri obr. 3.

1. Pred vybratím filtra zlaḥka vyčistite jeho okolie.
2. Zatlačte na dve klapky (1) a opatrne zložte kryt.
3. Opatrne odstrante papierovy filter (2) a skontrolujte ho. Ocistite ho makkou kefou. Ak je velmi znečistený, musi sa vymenit'. Dávajte si pozor, aby sa do privodu motora nedostala spina.
4. Umyte ciernu penovú vložku (3) na pravej strane v teplej mydlovej vode.
5. Vytlacte vodu z penovej vložky a nechajte ju uschnut. Kvapnite niedkol'ko kvapiek oleja SAE-30 na filter, aby sa navlhčil olejem. Dokladne vytlacte zvyškový olej. Znova upevnite vložku.
6. Skontrolutje, cisu vsetky diely namontované spravne a kryt zavrety podla obrazka.

OTÁZKA

Ak mate pochybnosti o tom, Č je vzduchový filter namontovaný správné, kontaktujte svojho predajcu produktov Power Line.

6. Spustenie

POSTUP

1. Napumpujte vstrekovač podla nasledujúceho postupu (pozri obr. 4, poz. 1).
2. Aktivujte držadlo spojky na stroji, na ktorom je motor upevný.
3. Pomaly tahajte šartovacou snuru motora (pozri obr. 4, poz. 2), kým neucitite odpor. Potom potiahnite Jednám dlhým tahom. Nikdy nenechajte šartovaciu snuru, aby sa sama stiahla, vždy ju brzdite rukou.

Teplota	Stlačte
>5° - 15°C	2-4
>15°C	1-3

7. Zastavenie

POSTUP

1. Uvolnite držadlo/páku brzdy stroja, na ktorom je motor upevné a motor zhasne.

PREVÄDZKA

1. Držte aktivované držadlo/páku brzdy stroja, na ktorom je motor upevný.

POZNÁMKA

• Počas prevadzky venujte pozornost týmto skutočnostiam:
• Vyfukovy plyn nesmie byt' cierny. Ak je vyfukovy plyn cierny, za'azenie je prilis vysoke alebo motor nebol nastaveny spravne.
• Nevhodné hluky alebo vibrácie.
• Ak sa vyskytnú, vypnite motor a nastavte ho alebo sa obrăt'na predajcu produktov Power Line.

9. Zapalovacia sviecka

POSTUP

• Odstrante kryt zapalovacej sviecky. (Upozornenie: Ak motor bežal, möze byt' horúca).
  Zotrite špinu zo zapalovacej sviečky.
• Na uvol'nenie zapalovacej sviecky pouzite kl'uc na zapalovaciu sviecku.
• Skontrlujte, Či je izolácia neporušena.
  Vycistite zapalovaciu sviechku pomocou ocelovej kefy.
  Zmerajte vzdialenost od elektródy, pričom dávajte pozor, aby sa elektróda nepoškodila.
  Vzdialenost' by mala byt: 0,7-0,8 mm.
• Ak je zapalovácia sviečka v poriadku, vložte ju naspat' na svoje miesto. V opacnom prípade vyměnte za sviečku Torch typu F7RTC.
  Vlozte kryt zapalovacej sviecky naspat' na svoje miesto.
• Pozri obr. 1, poz. 1.

10. Preprava a skladovanie

PREPRAVA

Ak sa chcete vyhnutrozliatiu paliva a oleja, je dolezite, aby bol motor pochas prepravy v horizontalnej polohe.

SKLADOVANIE

• Vyberte zapal'ovaciu sviečku a nalejte do valca 1 lyžicu oleja, namontujte zapal'ovaciu sviečku.
• Nemontujte veko zapalovacej sviecky. Potiahnite zapalovaciu snuru, kym nezacitite odpor. Tym sa zatvoria ventily a ochrania sa pred hrdzou.
• Ochrănte tenkou vrstvou oleja, aby ste zabranili vzniku hrdze.
• Uskladnite motor v prostredi bez prachu, mimo dosahu deti.
  Pred použitim namontujte veko zapalovacej sviečky.

11. Üdržba

POZNÁMKA

• Udržba vzduchového filtra v sulade s používatěskou príručkou stroja, v ktorom je namontovaný tento motor.

12. Technické udaje
